Pull Mount, Jamb Mount, and PA Mount
1450 & 1450DA Series
Installation Instructions
Choose Installation Type
Pull Side Mount (see page 2)
Push Side Top Jamb Mount (see page 3)
Push Side Parallel Arm (PA) (see page 4)
Hinge Edge
of Door
Left Hand
Door
Left Hand
Door
Right Hand
Door
Right Hand
Door
Right Hand
Door
Left Hand
Door
Hinge Edge
of Door
Hinge Edge
of Door
CAUTION
Improper installation or regulation may result in personal injury or property damage.
Follow all instructions carefully.
For questions, call LCN at 877 - 671 - 7011
Hold open arms must not be installed on re rated doors.
Opening the regulation valves too far may result in the closer leaking oil! This may result in closer and property damage, and
personal injury.
FOLLOW ALL INSTRUCTIONS CAREFULLY.
DO NOT USE THE CLOSER AS A DOOR STOP!
An auxiliary stop is recommended at the hold-open point or where the door cannot swing 180º.
PARTS
LScrew pack information is on page 5.
TOOLS
B\cx" or 4mm Hex Wrench
Adjustable wrench
Z\," Drill Bit
Phillips Head Screwdriver
LHold Open wrench info on page 5.
PA Only

2
1 Determine the degree of door opening required and nd
dimension “A” on the chart below.
LOpening angle of 180° is required to meet ADA.
AOpening Measurement from Hinge/Pivot Centerline
To 100° 7 1/2”
100° to 120° 6”
Closer 120° to 180° 4 1/2”
BOpening Measurement from Hinge/Pivot Centerline
To 100° 13”
100° to 120° 11 1/2”
Shoe 120° to 180° 10”
2 Measure from hinge/pivot centerline and stick template
on door. Mark drilling holes.
LSee Mounting Dimensions above as needed.
©Allegion 2015
Printedin U.S.A.
71933Rev. 01/15-a
1450 Series
Pull Side - Regular Arm
Frame
Door Top Door Edge
LH
Arm Position
RH
Arm Position Center Line of
Hinge/Pivot
A
B
3 Remove template, and drill holes where marked with a
1/8” drill bit for SRT screws.
LSRT screws are used on metal doors.
Wood screws are used on wood doors.
4 Measure and determine your door’s width. Using a hex
wrench, adjust the closer spring power. Use the table
below to determine number of turns required.
Turn counterclockwise for “-”; turn clockwise for “+”
LThese turns are recommended, but may change due to door
weight and environmental conditions.
Door Width Number of Turns
ADA Setting -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372mm +15
−
+
5 Install closer onto door and shoe onto frame using
screws provided.
6 Install main arm to closer.
a. Place main arm onto the top closer shaft.
b. Install and tighten main arm screw.
LSee page 5 for Optional Hold Open Arm installation and
adjustment.
7 Route the rod into the forearm.
8 Preload the forearm to 90°. While the arm is still
preloaded, install and tighten the arm screw.
90°
9 Adjust the closer, if necessary. See page 5 for closer
adjustment instructions.
10 Screw cap onto shaft and install cover.
Pull Side Mount
Mounting Hole Dimensions
Left Hand (LH) shown throughout instructions. Right Hand (RH) opposite.
Center Line of
Hinge/Pivot
Frame
Door 1 C\,"
12"
1"
A
B
C\v"
1 C\v"

3
1 Determine the degree of door opening required and nd
dimension “A” on the chart below.
LOpening angle of 180° is required to meet ADA.
AOpening Measurement from Hinge/Pivot Centerline
To 100° 7 1/2”
100° to 120° 6”
Closer 120° to 180° 4 1/2”
BOpening Measurement from Hinge/Pivot Centerline
To 100° 13”
100° to 120° 11 1/2”
Shoe 120° to 180° 10”
2 Measure from hinge/pivot centerline and stick template
on door. Mark drilling holes.
LSee Mounting Dimensions above as needed.
1450 Series
Jamb Mount - Regular Arm
Frame
Bottom Frame Edge
©Allegion 2015
Printedin China
71934Rev. 07/15-a
Top Door Edge
Door
RH
Arm Position
LH
Arm Position
B
A
3 Remove template, and drill holes where marked with a
1/8” drill bit.
LSRT screws are used on metal doors.
Wood screws are used on wood doors.
4 Measure and determine your door’s width. Using a hex
wrench, adjust the closer spring power. Use the table
below to determine number of turns required.
Turn counterclockwise for “-”; turn clockwise for “+”
LThese turns are recommended, but may change due to door
weight and environmental conditions.
Door Width Number of Turns
Handicap Setting -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372mm +15
−
+
5 Install closer onto frame and shoe onto door using
screws provided.
6 Install main arm to closer.
a. Place main arm onto the bottom closer shaft.
b. Install and tighten main arm screw.
LSee page 5 for Optional Hold Open Arm installation and
adjustment.
7 Route the rod into the forearm.
8 Preload the forearm to 90°. While the arm is still
preloaded, install and tighten the arm screw.
90°
9 Adjust the closer, if necessary. See page 5 for closer
adjustment instructions.
10 Screw cap onto shaft and install cover.
Push Side Top Jamb Mount
Mounting Hole Dimensions
Left Hand (LH) shown throughout instructions. Right Hand (RH) opposite.
Center Line of
Hinge/Pivot
Frame
Door
1 M\,"
12"
A
B
Z\x"
C\v"
1 C\v"

4
1 Determine the degree of door opening required and nd
dimensions “A” and “B” in the charts below.
AOpening Measurement from Hinge/Pivot Centerline
To 120° 3 3/4”
Closer 120° to 180° 1 1/4”
BOpening Measurement from Hinge/Pivot Centerline
To 120° 9 1/2”
PA Shoe 120° to 180° 7”
2 Measure from hinge/pivot centerline and stick template
on door. Mark drilling holes.
LSee Mounting Dimensions above as needed.
Door Edge of Frame Stop
©Allegion 2015
Printedin U.S.A.
71935Rev. 01/15-a
1450 Series
P.A.Mount - Regular Arm
Frame
Separate Before Using
Separate Before Using
Door
Top Door Edge
A
B
3 Remove template, and drill holes where marked with a
1/8” drill bit for SRT screws.
LSRT screws are used on metal doors.
Wood screws are used on wood doors.
4 Measure and determine your door’s width. Using a hex
wrench, adjust the closer spring power. Use the table
below to determine number of turns required.
Turn counterclockwise for “-”; turn clockwise for “+”
LThese turns are recommended, but may change due to door
weight and environmental conditions.
Door Width Number of Turns
Handicap Setting -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372mm +15
−
+
5 Install closer onto door.
6 Install main arm to closer.
a. Use a wrench on the bottom closer shaft to turn the top
closer shaft approximately 45°. Hold the wrench at this
angle for the next step.
b. Place main arm onto the top closer shaft.
c. Install and tighten main arm screw.
LSee page 5 for Optional Hold Open Arm installation and
adjustment.
45º
7 Install PA Shoe onto the frame, then into the rod & shoe.
a. Attach PA shoe, and optional fth hole spacer if needed, to
frame.
LUse the fth hole spaper only if there is a space between the frame
and the PA shoe.
b. Fasten rod & shoe to PA shoe.
c. Install rod into the forearm of the main arm.
d. Preload main arm to be parallel with frame, tighten arm screw.
ab
cd
Optional Fifth
hole spacer
8 Adjust the closer, if necessary. See page 5 for closer
adjustment instructions.
9 Screw cap onto shaft and install cover.
Push Side Parallel Arm (PA)
Mounting Hole Dimensions
Left Hand (LH) shown throughout instructions. Right Hand (RH) opposite.
Center Line of
Hinge/Pivot
Frame
Door 12"
A
3 Z\x"
C\v"
B
M\zn"
C\,"
2"
2 C\v"
Z\x"
1ZB\zn"
Center Line of
Hinge/Pivot

5

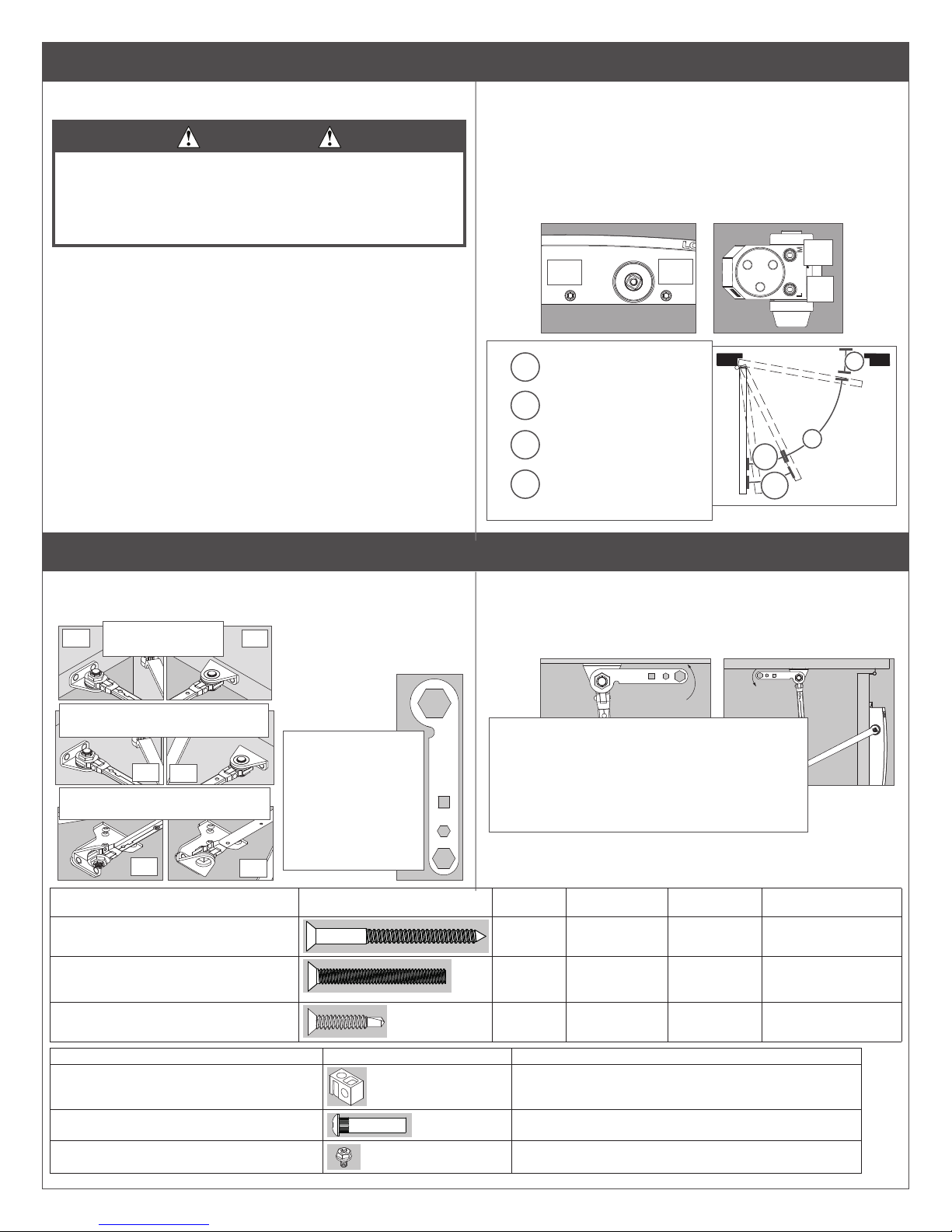

Closer Valve Adjustment
Check closing time, and adjust closer if needed.
CAUTION
Opening the regulation valves (described below) too
far may result in the closer leaking oil! This may result
in closer and property damage, and personal injury.
FOLLOW ALL INSTRUCTIONS CAREFULLY.
LValve must be closed CW to seat, never more than 3 turns CCW
from seated position. Adjust the valves in 1/4 turn increments or
less at a time. DO NOT TURN MORE THAN 3 FULL ROTATIONS.
THIS WILL CAUSE THE CLOSER TO LEAK OIL!
LDO NOT ADJUST THE LATCH SPEED IF THE DOOR DOES NOT
LATCH. If this occurs, adjust the spring force.
1. Open the door to 90°, measure how long the door takes to
close and latch. A typical closing time is 5 to 7 seconds, evenly
divided between main speed and latch speed.
2. If the closing time needs to be adjusted, use the closer valves
described below.
a. Backcheck (BC)- this controls door speed opening as the
door angle approaches 90°. Do not use as a door stop.
b. Main Speed (M)- this controls door speed during most of
the closing motion.
c. Latch Speed (L)- this controls door speed during the last
few degrees of door closing.
d. DA Speed (D)- this controls the delay speed for DA cylinders.
This valve is present on DA cylinders only.
3. Turn the valves clockwise to decrease door speed, and
counterclockwise to increase door speed. The latch speed and
main speed should be adjusted together.
BC D
L
M
BC
L
D*
BC = Backcheck valve
M= Main speed valve
D= Delay speed valve*
L= Latch speed valve
* Optional
M
Optional Hold Open Arms
1 See the image below to determine the direction of the
Hold Open nut. This is determined by the door handing.
LH
RH
RH
LH
Pull Mount
Top Jamb Mount
LH RH
P.A. Mount
180° Mounting Hold
Open (120°-180°)
120° Mounting Hold
Open (95°-120°)
100° Mounting Hold
Open (85°-100°)
2 Hold Open Arm Adjustment.
LThe Hold Open Arm installs like the regular closer arm. Follow
steps 5 - 7 on pages 2, 3, and 4 for Hold Open Arm installation.
LTop Jamb mount handing for Hold Open Arms is reverse of other
mounts.
To adjust Optional Hold-open arm:
1. Loosen hold open nut.
2. Open door to 5° less than desired hold
position and tighten hold open nut
securely.
Screw Type Picture Cylinder
Mounting
PA Bracket
Mounting
PA Shoe
Mounting
5th Hole Mounting
(PA Shoe Only)
Wood (for wood doors & frames) 4 @ #14 x 1C\," 4 @ #14- 1C\,”1 @ #14 x 2”
Machine (for metal doors & frames)
Requires hole drilling & tapping; best hold.
4 @ Z\v-20 x 1" 4 @ Z\v-20 x B\," 2 @ Z\v-20
x C\,"
1 @ Z\v-20 x 1Z\x"
SRT - Self Reaming & Tapping (for metal doors
& frames)
4 @ #14 x 1Z\x" 4 @ #14 x 1Z\x"1 @ #14 x 2”
Screw Type Picture Notes
Fifth Hole Spacer
Thru Bolts Used when mounting through door.
Pinion Attachment Screw 1 M6 x 10mm for attachment of the arm (see step 6).

6
Serie DA 1450 y 4050
Lado para tirar, montaje en jamba superior y montaje en brazo paralelo (PA) Instrucciones de Instalación
PRECAUCIÓN
La instalación o regulación incorrecta puede resultar en lesiones personales o daño a los bienes.
Siga todas las instrucciones con atención.
En caso de duda, llame a LCN al 877-671-7011
Los brazos para mantener abierto no deben instalarse en puertas con clasicación ignífuga.
¡Abrir demasiado las válvulas de regulación puede resultar en fugas de aceite en el mecanismo de cierre! Esto puede resultar en
daño al mecanismo de cierre y a los bienes, y lesiones personales.
SIGA TODAS LAS INSTRUCCIONES CON ATENCIÓN.
¡NO USE EL MECANISMO DE CIERRE COMO TOPE DE LA PUERTA!
Se recomienda el uso de un tope auxiliar en el punto de mantener abierto o donde la puerta no puede girar 180°.
PIEZAS
LLa información sobre el paquete de tornillos se encuentra en la página 10.
Seleccione el tipo de instalación
Montaje en el lado para tirar (see page 7)
Borde con
bisagra de
la puerta
Puerta de apertura
hacia la izquierda
Puerta de apertura
hacia la derecha
Montaje en la jamba superior del lado para empujar (see page 8)
Borde con
bisgrada de
la puerta
Puerta de apertura
hacia la izquierda
Puerta de apertura
hacia la derecha
Brazo paralelo (PA) del lado para empujar (see page 9)
Borde con
bisgrada de
la puerta Puerta de
apertura hacia la
izquierda
Puerta de
apertura hacia
la derecha
HERRAMIENTAS
Llave hexagonal de B\cx" o 4 mm
Llave ajustable
Broca de taladro de Z\,"
Destornillador con cabeza Phillips
LInformación sobre la llave para
mantener abierto en la página 10.
PA solo

7
1 Determine el grado de apertura de la puerta requerido y
busque la dimensión "A" en al cuadro siguiente.
LSe requiere un ángulo de apertura de 180° para cumplir con ADA.
AApertura Línea central de la bisagra/del pivote
Hasta 100° 7 1/2”
100° a 120° 6”
El mecanismo
de cierre
120° a 180° 4 1/2”
BApertura Línea central de la bisagra/del pivote
Hasta 100° 13”
100° a 120° 11 1/2”
el zócalo
120° a 180° 10”
2 Mida desde la línea central de la bisagra/del pivote y adhiera
la plantilla en la puerta. Marque los oricios de perforación.
LVea las Dimensiones de montaje anteriores según sea necesario.
©Allegion 2015
Printedin U.S.A.
71933Rev. 01/15-a
1450 Series
Pull Side - Regular Arm
Frame
Door Top Door Edge
LH
Arm Position
RH
Arm Position Línea central
de la bisagra/
del pivote
A
B
3 Retire la plantilla y perfore oricios donde está marcado
con una broca de taladro de Z\," para tornillos SRT.
LLos tornillos SRT se usan en puertas de metal.
Los tornillos de madera se usan en puertas de madera.
4 Mida y determine el ancho de su puerta. Con una
llave hexagonal, ajuste la potencia del resorte del
mecanismo de cierre. Use la tabla siguiente para
determinar el número de giros requeridos.
Gire en sentido antihorario para “-”; gire en sentido horario
para “+”.
LSe recomienda este número de giros, pero puede cambiar debido
al peso de la puerta o condiciones ambientales.
Ancho de la puerta Número de giros
Conguración de ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Instale el mecanismo de cierre en la puerta y el zócalo
en el marco usando los tornillos provistos.
LEl extremo de retención (BC) del mecanismo de cierre va hacia el
lado del marco.
6 Instale el brazo principal en el mecanismo de cierre.
a. Coloque el brazo principal en el eje superior del
mecanismo de cierre.
b. Instale y ajuste el tornillo del brazo principal.
LConsulte la página 10 para ver la instalación y el ajuste del brazo
opcional para mantener abierto.
7 Coloque la varilla en el brazo delantero.
8 Cargue previamente el brazo delantero a 90°. Mientras
el brazo aún está precargado, instale y ajuste el tornillo
del brazo.
90°
9 Ajuste el mecanismo de cierre, si fuera necesario.
Consulte la página 10 para ver las instrucciones de
ajuste del mecanismo de cierre.
10 Atornille la tapa en el eje e instale la cubierta.
Montaje en el lado para tirar
Dimensiones de montaje
LSe muestra la apertura hacia la izquierda (LH) en las instrucciones. El procedimiento para apertura hacia la derecha (RH) es opuesto.
Línea central de
la bisagra/del
pivote
Marco
Puerta 1 C\,"
12"
1"
A
B
C\v"
1 C\v"

8
Montaje en la jamba superior del lado para empujar
Dimensiones de montaje
LSe muestra la apertura hacia la izquierda (LH) en las instrucciones. El procedimiento para apertura hacia la derecha (RH) es opuesto.
Línea central
de la bisagra/
del pivote Marco
Puerta
1 M\,"
12"
A
B
Z\x"
C\v"
1 C\v"
1 Determine el grado de apertura de la puerta requerido y
busque la dimensión "A" en al cuadro siguiente.
LSe requiere un ángulo de apertura de 180° para cumplir con ADA.
AApertura Línea central de la bisagra/del pivote
Hasta 100° 7 1/2”
100° a 120° 6”
El mecanismo
de cierre
120° a 180° 4 1/2”
BApertura Línea central de la bisagra/del pivote
Hasta 100° 13”
100° a 120° 11 1/2”
el zócalo
120° a 180° 10”
2 Mida desde la línea central de la bisagra/del pivote y adhiera
la plantilla en la puerta. Marque los oricios de perforación.
LVea las Dimensiones de montaje anteriores según sea necesario.
1450 Series
Jamb Mount - Regular Arm
Frame
Bottom Frame Edge
©Allegion 2015
Printedin China
71934Rev. 07/15-a
Top Door Edge
Door
RH
Arm Position
LH
Arm Position
B
A
3 Retire la plantilla y perfore oricios donde está marcado
con una broca de taladro de Z\," para tornillos SRT.
LLos tornillos SRT se usan en puertas de metal.
Los tornillos de madera se usan en puertas de madera.
4 Mida y determine el ancho de su puerta. Con una
llave hexagonal, ajuste la potencia del resorte del
mecanismo de cierre. Use la tabla siguiente para
determinar el número de giros requeridos.
Gire en sentido antihorario para “-”; gire en sentido horario para “+”.
LSe recomienda este número de giros, pero puede cambiar debido
al peso de la puerta o condiciones ambientales.
Ancho de la puerta Número de giros
Conguración de ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Instale el mecanismo de cierre en el marco y el zócalo
en la puerta usando los tornillos provistos.
LEl extremo de retención (BC) del mecanismo de cierre va hacia el
lado del marco.
6 Instale el brazo principal en el mecanismo de cierre.
a. Coloque el brazo principal en el eje inferior del mecanismo
de cierre.
b. Instale y ajuste el tornillo del brazo principal.
LConsulte la página 10 para ver la instalación y el ajuste del brazo
opcional para mantener abierto.
7 Coloque la varilla en el brazo delantero.
8 Cargue previamente el brazo delantero a 90°. Mientras
el brazo aún está precargado, instale y ajuste el tornillo
del brazo.
90°
9 Ajuste el mecanismo de cierre, si fuera necesario.
Consulte la página 10 para ver las instrucciones de
ajuste del mecanismo de cierre.
10 Atornille la tapa en el eje e instale la cubierta.

9
Brazo paralelo (PA) del lado para empujar
Dimensiones de montaje
LSe muestra la apertura hacia la izquierda (LH) en las instrucciones. El procedimiento para apertura hacia la derecha (RH) es opuesto.
Línea central de la
bisagra/del pivote
Marco
Puerta 12"
A3 Z\x"
C\v"
B
M\zn"
C\,"
2"
2 C\v"
Z\x"
1ZB\zn"
Línea central de la
bisagra/del pivote
1 Determine el grado de apertura de la puerta requerido y
busque las dimensiones "A" y "B" en el cuadro siguiente.
AApertura Medición desde el borde de la puerta
Hasta 120° 3 3/4”
El mecanismo
de cierre
De 120° a 180° 1 1/4”
BApertura Medición desde el borde de la puerta
Hasta 120° 9 1/2”
el zócalo PA De 120° a 180° 7”
2 Mida desde la línea central de la bisagra/del pivote y
adhiera la plantilla en la puerta. Marque los oricios de
perforación.
LVea las Dimensiones de montaje anteriores según sea necesario.
Door Edge of Frame Stop
©Allegion 2015
Printedin U.S.A.
71935Rev. 01/15-a
1450 Series
P.A.Mount - Regular Arm
Frame
Separate Before Using
Separate Before Using
Door
Top Door Edge
A
B
3 Retire la plantilla y perfore oricios donde está marcado
con una broca de taladro de Z\," para tornillos SRT.
LLos tornillos SRT se usan en puertas de metal.
Los tornillos de madera se usan en puertas de madera.
4 Mida y determine el ancho de su puerta. Con una
llave hexagonal, ajuste la potencia del resorte del
mecanismo de cierre. Use la tabla siguiente para
determinar el número de giros requeridos.
Gire en sentido antihorario para “-”; gire en sentido horario
para “+”.
LSe recomienda este número de giros, pero puede cambiar debido
al peso de la puerta o condiciones ambientales.
Ancho de la puerta Número de giros
Conguración de ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Instale el mecanismo de cierre en la puerta.
LEl extremo de retención (BC) del mecanismo de cierre va hacia el
lado del marco.
6 Instale el brazo principal en el mecanismo de cierre.
LConsulte la página 10 para ver la instalación y el ajuste del brazo
opcional para mantener abierto.
a. Use una llave en el eje inferior del mecanismo de cierre
para girar el eje superior del mecanismo de cierre
aproximadamente 45°. Sostenga la llave en este ángulo
hasta el próximo paso.
b. Coloque el brazo principal en el eje superior del
mecanismo de cierre.
c. Instale y ajuste el tornillo del brazo principal.
45º
7 Instale el zócalo del PA en el marco, luego en la varilla y
el zócalo.
a. Coloque el zócalo del PA y el espaciador del quinto oricio
opcional, de ser necesario, en el marco.
LUse el espaciador del quinto oricio si hay un espacio entre el
marco y el zócalo del PA.
b. Ajuste la varilla y el zócalo en el zócalo del PA.
c. Instale la varilla en el brazo delantero del brazo principal.
d. Aplique una carga previa al brazo principal para que quede
paralelo al marco, ajuste el tornillo del brazo.
ab
cd
Espaciador del
quinto oricio
opcional
8 Ajuste el mecanismo de cierre, si fuera necesario.
Consulte la página 10 para ver las instrucciones de
ajuste del mecanismo de cierre.
9 Atornille la tapa en el eje e instale la cubierta.

10
Ajuste de la válvula del mecanismo de cierre
Compruebe el tiempo de cierre y ajuste el mecanismo de cierre
de ser necesario.
PRECAUCIÓN
¡Abrir demasiado las válvulas de regulación (como se
describe a continuación) puede resultar en fugas de aceite
en el mecanismo de cierre! Esto puede resultar en daño al
mecanismo de cierre y a los bienes, y lesiones personales.
SIGA TODAS LAS INSTRUCCIONES CON ATENCIÓN.
LLa Vàlvula se Cierra hacia el lado dercho(en direction de las
agujas del reloj) hasta que tope,nunca mas de tres vueltas al
lado izquierdo(en contra de las manesillas del reloj) del tope.
Ajuste las válvulas en incrementos de 1/4 de giro o menos a la
vez. ¡NO GIRE MÁS DE 4 ROTACIONES COMPLETAS - ESTO
OCASIONARÁ QUE EL MECANISMO DE CIERRE TENGA UNA
FUGA DE ACEITE!
LNO AJUSTE LA VELOCIDAD DEL PASADOR SI LA PUERTA NO SE
TRABA. Si esto sucede, ajuste la fuerza del resorte.
1. Abra la puerta a 90°, mida cuánto tiempo tarda la puerta
en cerrar y trabarse. Un tiempo típico de cierre es de 5 a 7
segundos, divido de manera uniforme entre velocidad principal
y velocidad del pasador.
2. Si se necesita ajustar el tiempo de cierre, use las válvulas del
mecanismo de cierre como se describe a continuación.
a. Retención (BC): controla la velocidad de apertura de la
puerta cuando el ángulo de la puerta se acerca a 90°. No
usar como tope de puerta.
b. Velocidad principal (M): controla la velocidad de la puerta
durante la mayor parte del movimiento de cierre.
c. Velocidad del pasador (L): controla la velocidad de la
puerta durante los últimos grados del cierre de la puerta.
d. Velocidad principal de DA (D): esto controla la velocidad de
retardo de los cilindros de DA. Esta válvula se encuentra
solo en cilindros DA.
3. Gire las válvulas en sentido horario para reducir la velocidad
de la puerta y en sentido antihorario para aumentar la
velocidad de la puerta. La velocidad del pasador y la velocidad
principal deben ajustarse conjuntamente.
BC D
L
M
BC
L
D*
BC = válvula de retención
M= válvula de
velocidad principal
D= Válvula de
velocidad de retardo*
L= válvula de
velocidad del pasador
* Opcional
M
Brazos opcionales para mantener abierto
1 Vea la imagen siguiente para determinar la dirección de la
tuerca para mantener abierto. Esto es determinado por el
lado en el que está la manija de la puerta.
LH
RH
RH
LH
Montaje en el lado
para tirar
Montaje en la jamba superior
del lado para empujar
LH RH
Brazo paralelo (PA) del lado
para empujar
Montaje de 180° para
mantener abierto
(120-180°)
Montaje de 120° para
mantener abierto
(95°-120°)
Montaje de 100° para
mantener abierto
(85°-100°)
2 Ajuste del brazo para mantener abierto.
LEl brazo para mantener abierto se instala como el brazo regular
del mecanismo de cierre. Siga los pasos 5 - 7 en las páginas 6, 7
y 8 para la instalación del brazo para mantener abierto.
LEl lado de montaje en la jamba superior para los brazos para
mantener abierto es inverso a los demás montajes.
Para ajustar el brazo opcional para mantener
abierto:
1. Aoje la tuerca del brazo para mantener abierto.
2. Abra la puerta a 5° menos que la posición
deseada para mantener abierto y ajuste la
tuerca del mecanismo para mantener abierto
rmemente.
Tipo de tornillo Imagen Montaje en
el cilindro Montaje en el soporte del PA Montaje en el zócalo del PA
Montaje en el 5.° oricio
(solo zócalo del PA)
Madera (para puertas y marcos de
madera)
4 @ #14 x
1C\,"
4 @ #14- 1C\,”1 @ #14 x 2”
Máquina (para puertas y marcos de metal)
Requiere perforación de oricio y
formación de rosca; mejor sujeción
4 @ Z\v-20
x 1"
4 @ Z\v-20 x B\," 2 @ Z\v-20 x C\," 1 @ Z\v-20 x 1Z\x"
SRT: autoperforación y formación de rosca
(para puertas y marcos de metal)
4 @ #14 x
1Z\x"
4 @ #14 x 1Z\x"1 @ #14 x 2”
Tipo de tornillo Imagen Notas
Espaciador del quinto oricio
Pernos pasantes Se utiliza al montar a través de la puerta
Tornillo de sujeción del piñón 1 M6 x 10 mm para la sujeción del brazo (ver el paso 6)

11
1450 et 1450 de la série DA
Côté tirant, montage montant supérieur, montage bras parallèle (BP) Instructions d'installation
MISE EN GARDE
Une installation inadéquate ou le non-respect des règlements peut causer des blessures ou des dommages matériels.
Suivez attentivement toutes les instructions.
Pour toute question, appelez LCN au 877-671-7011.
Les bras de retenue ne doivent pas être installés sur les portes coupe-feu.
Une trop grande ouverture des soupapes de régulation peut entraîner une fuite d'huile dans le dispositif de fermeture! Cela peut
causer des dommages au dispositif de fermeture, des dommages matériels et des blessures.
SUIVEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS.
ÉVITEZ D'UTILISER LE DISPOSITIF DE FERMETURE COMME BUTOIR DE PORTE!
Il est recommandé d'utiliser un butoir auxiliaire au point de retenue ou à l'endroit où la porte ne peut s'ouvrir à 180°
PIÈCES
BP
seulement
LInformations sur l'ensemble de vis à la page 15.
Choisissez le type d'installation
Montage du côté tirant (see page 12)
Côté
charnière
de la porte
Porte à
gauche
Porte à
droite
Montage du montant supérieur du côté poussée (see page 13)
Porte à
gauche
Porte à
droite
Côté
charnière
de la porte
Bras parallèle (BP) du côté poussée (see page 14)
Porte à
gauche
Porte à
droite
Côté
charnière
de la porte
OUTILS
Clé Allen de 4 mm ou B\cx po
Clé ajustable
Mèche de 3,2 mm (Z\, po)
Tournevis cruciforme
LInformations sur la clé ouverte à la
page 15.

12
1 Déterminez le degré d'ouverture de la porte requis et
trouvez la dimension « A » dans le tableau ci-dessous.
LUn angle d'ouverture de 180° est requis pour respecter l'ADA.
AOuverture Centre de la charnière/pivot
Jusqu’à 100° 7 1/2 po
100° à 120° 6 po
Dispositif de
fermeture
120° à 180° 4 1/2 po
BOuverture Centre de la charnière/pivot
Jusqu’à 100° 13 po
100° à 120° 11 1/2 po
Sabot 120° à 180° 10 po
2 Mesurez à partir du centre de la charnière/pivot et collez le
gabarit sur la porte. Faites des marques pour les trous à percer.
LConsultez les dimensions de montage ci-dessous au besoin.
©Allegion 2015
Printedin U.S.A.
71933Rev. 01/15-a
1450 Series
Pull Side - Regular Arm
Frame
Door Top Door Edge
LH
Arm Position
RH
Arm Position Centre de la
charnière/pivot
A
B
3 Retirez le gabarit et percez des trous de 3,2 mm (1/8 po)
aux endroits marqués avec une mèche pour les vis SRT.
LLes vis SRT sont utilisées sur les portes en métal.
Les vis à bois sont utilisées sur les portes en bois.
4 Mesurez et déterminez la largeur de votre porte. À
l'aide d'une clé Allen, réglez la puissance du ressort du
dispositif de fermeture. Utilisez le tableau ci-dessous
pour déterminer le nombre de tours requis.
Tournez dans le sens antihoraire pour « - » et dans le sens
horaire pour « + ».
LCes tours sont recommandés, mais peuvent être modiés selon le
poids de la porte et les conditions environnementales.
Largeur de la porte Nombre de tours
Réglage de l'ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Installez le dispositif de fermeture sur la porte et le
sabot sur le cadre à l'aide des vis fournies.
LL'extrémité de retenue (BC) du dispositif de fermeture s'installe
vers le cadre.
6 Installez le bras principal sur le dispositif de fermeture.
a. Placez le bras principal sur l'arbre du dispositif de fermeture
supérieur.
b. Installez et serrez la vis du bras principal.
LConsultez la page 15 pour l'installation et le réglage optionnels du
bras de retenue.
7 Insérez la tige dans l'avant-bras.
8 Préchargez l'avant-bras à 90°. Lorsque le bras est
préchargé, installez et serrez la vis du bras.
90°
9 Réglez le dispositif de fermeture au besoin. Consultez
la page 15 pour les instructions de réglage du dispositif
de fermeture.
10 Tournez le capuchon sur l'arbre et installez le couvercle.
Montage du côté tirant
Dimensions de montage
LMontage à gauche (MG) illustré tout au long de ces instructions. Le montage à droite (MD) se fait de manière opposée.
Centre de la
charnière/pivot
Cadre
Porte
A
B
1 C\v po
1 C\, po
12 po
1po
C\v po

13
Montage du montant supérieur du côté poussée
Dimensions de montage
LMontage à gauche (MG) illustré tout au long de ces instructions. Le montage à droite (MD) se fait de manière opposée.
Centre de la
charnière/pivot
Cadre
Porte
1M\, po
12 po
A
B
Z\x po
C\v po
1C\v po
1 Déterminez le degré d'ouverture de la porte requis et
trouvez la dimension « A » dans le tableau ci-dessous.
LUn angle d'ouverture de 180° est requis pour respecter l'ADA.
AOuverture Centre de la charnière/pivot
Jusqu’à 100° 7 1/2 po
100° à 120° 6 po
Dispositif de
fermeture 120° à 180° 4 1/2 po
BOuverture Centre de la charnière/pivot
Jusqu’à 100° 13 po
100° à 120° 11 1/2 po
Sabot 120° à 180° 10 po
2 Mesurez à partir du centre de la charnière/pivot et collez le
gabarit sur la porte. Faites des marques pour les trous à percer.
LConsultez les dimensions de montage ci-dessous au besoin.
1450 Series
Jamb Mount - Regular Arm
Frame
Bottom Frame Edge
©Allegion 2015
Printedin China
71934Rev. 07/15-a
Top Door Edge
Door
RH
Arm Position
LH
Arm Position
B
A
3 Retirez le gabarit et percez des trous de 3,2 mm (1/8 po)
aux endroits marqués avec une mèche pour les vis SRT.
LLes vis SRT sont utilisées sur les portes en métal.
Les vis à bois sont utilisées sur les portes en bois.
4 Mesurez et déterminez la largeur de votre porte. À
l'aide d'une clé Allen, réglez la puissance du ressort du
dispositif de fermeture. Utilisez le tableau ci-dessous
pour déterminer le nombre de tours requis.
Tournez dans le sens antihoraire pour « - » et dans le sens
horaire pour « + ».
LCes tours sont recommandés, mais peuvent être modiés selon le
poids de la porte et les conditions environnementales.
Largeur de la porte Nombre de tours
Réglage de l'ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Installez le dispositif de fermeture sur le cadre et le
sabot sur la porte à l'aide des vis fournies.
LL'extrémité de retenue (BC) du dispositif de fermeture s'installe
vers le cadre.
6 Installez le bras principal sur le dispositif de fermeture.
a. Placez le bras principal sur l'arbre du dispositif de fermeture
inférieur.
b. Installez et serrez la vis du bras principal.
LConsultez la page 15 pour l'installation et le réglage optionnels du
bras de retenue.
7 Insérez la tige dans l'avant-bras.
8 Préchargez l'avant-bras à 90°. Lorsque le bras est
préchargé, installez et serrez la vis du bras.
90°
9 Réglez le dispositif de fermeture au besoin. Consultez
la page 15 pour les instructions de réglage du dispositif
de fermeture.
10 Tournez le capuchon sur l'arbre et installez le couvercle.

14
Bras parallèle (BP) du côté poussée
Dimensions de montage
LMontage à gauche (MG) illustré tout au long de ces instructions. Le montage à droite (MD) se fait de manière opposée.
2po
1ZB\zn po
Centre
de la
charnière/
pivot
B
M\zn po
C\, po 2 C\v
po
Z\x po
Cadre
Porte 12 po
A3 Z\x po
C\v po
Centre
de la
charnière/
pivot
1 Déterminez le degré d'ouverture de la porte requis et
trouvez les dimensions « A » et « B » dans les tableaux
ci-dessous.
AOuverture Mesure à partir du bord de la porte
Jusqu'à 120° 3 C\v po
Dispositif de
fermeture
120° à 180° 1 Z\v po
BOuverture Mesure à partir du bord de la porte
Jusqu'à 120° 9 Z\x po
Sabot du BP 120° à 180° 7 po
2 Mesurez à partir du centre de la charnière/pivot et collez le
gabarit sur la porte. Faites des marques pour les trous à percer.
LConsultez les dimensions de montage ci-dessous au besoin.
Door Edge of Frame Stop
©Allegion 2015
Printedin U.S.A.
71935Rev. 01/15-a
1450 Series
P.A.Mount - Regular Arm
Frame
Separate Before Using
Separate Before Using
Door
Top Door Edge
A
B
3 Retirez le gabarit et percez des trous de 3,2 mm (1/8 po)
aux endroits marqués avec une mèche pour les vis SRT.
LLes vis SRT sont utilisées sur les portes en métal.
Les vis à bois sont utilisées sur les portes en bois.
4 Mesurez et déterminez la largeur de votre porte. À
l'aide d'une clé Allen, réglez la puissance du ressort du
dispositif de fermeture. Utilisez le tableau ci-dessous
pour déterminer le nombre de tours requis.
Tournez dans le sens antihoraire pour « - » et dans le sens
horaire pour « + ».
LCes tours sont recommandés, mais peuvent être modiés selon le
poids de la porte et les conditions environnementales.
Largeur de la porte Nombre de tours
Réglage de l'ADA -5
32” - 815 mm -3
36” - 915 mm 0
42” - 1050 mm +5
48” - 1220 mm +10
54” - 1372 mm +15
−
+
5 Installez le dispositif de fermeture sur la porte.
LL'extrémité de retenue (BC) du dispositif de fermeture s'installe
vers le cadre.
6 Installez le bras principal sur le dispositif de fermeture.
LConsultez la page 15 pour l'installation et le réglage optionnels du
bras de retenue.
a. Utilisez une clé sur l'arbre du dispositif de fermeture
inférieur pour faire pivoter l'arbre du dispositif de fermeture
supérieur d'environ 45°. Maintenez la clé dans cet angle
pour la prochaine étape.
b. Placez le bras principal sur l'arbre du dispositif de fermeture
supérieur.
c. Installez et serrez la vis du bras principal.
45º
7 Installez le sabot du BP sur le cadre, puis dans la tige
et le sabot.
a. Fixez le sabot du BP, et l'entretoise facultative du cinquième
trou, au cadre.
LUtilisez l'entretoise facultative du cinquième trou seulement s'il y a
un espace entre le cadre et le sabot du BP.
b. Fixez la tige et le sabot au sabot du BP.
c. Installez la tige dans l'avant-bras du bras principal.
d. Préchargez le bras principal de manière à ce qu'il soit parallèle
au cadre, puis serrez la vis du bras.
ab
cd
Entretoise
facultative pour
cinquième trou
8 Réglez le dispositif de fermeture au besoin. Consultez la page
15 pour les instructions de réglage du dispositif de fermeture.
9 Tournez le capuchon sur l'arbre et installez le couvercle.

15
Réglage de la soupape du dispositif de fermeture
Vériez le temps de fermeture et réglez le dispositif de fermeture
au besoin.
MISE EN GARDE
Trop ouvrir les soupapes de régulation (décrites ci-
dessous) peut causer une fuite d'huile dans le dispositif de
fermeture! Cela peut causer des dommages au dispositif
de fermeture, des dommages matériels et des blessures.
SUIVEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS.
LLa valve se ferme en tournant dans le sens des aiguilles d’une
montre; ne jamais faire plus de 3 tours dans le sens opposé
aux aiguilles d’une montre à partir de la position fermée.
Réglez les soupapes en effectuant 1/4 de tour ou moins à la
fois. N'EFFECTUEZ PAS PLUS DE 3 ROTATIONS COMPLÈTES -
CELA CAUSERA UNE FUITE D'HUILE DANS LE DISPOSITIF DE
FERMETURE!
LNE RÉGLEZ PAS LA VITESSE D'ENCLENCHEMENT SI LA PORTE
NE S'ENCLENCHE PAS. Si cela se produit, réglez la force du
ressort.
1. Ouvrez la porte à 90° et comptez le temps nécessaire pour
que la porte se ferme et s'enclenche. Le temps de fermeture
typique est de 5 à 7 secondes et est divisé également entre la
vitesse principale et la vitesse d'enclenchement.
2. Si le temps de fermeture doit être réglé, utilisez les soupapes
du dispositif de fermeture décrites ci-dessous.
a. Retenue (BC) - contrôle la vitesse d'ouverture de la porte
lorsque l'angle s'approche de 90°. N'utilisez pas de butoir.
b. Vitesse principale (M) - contrôle la vitesse de la porte
durant presque tout le mouvement de fermeture.
c. Vitesse d'enclenchement (L) - contrôle la vitesse de la porte
durant les derniers degrés de la fermeture.
d. Vitesse DA (D) — contrôle la vitesse du retardement
des cylindres DA. Cette soupape est présente sur les
cylindres à retardement seulement.
3. Faites tourner les soupapes dans le sens horaire pour faire
diminuer la vitesse de la porte, et dans le sens antihoraire pour
la faire augmenter. La vitesse d'enclenchement et la vitesse
principale doivent être réglées ensemble.
BC D
L
M
BC
L
D*
BC = soupape de retenue
M= soupape de la vitesse
principale
D= Valve de vitesse de délai*
L= soupape de la vitesse
d’enclenchement
* Optionnel
M
Bras de retenue facultatifs
1 Consultez l'image ci-dessous pour déterminer la
direction de l'écrou de retenue. Elle est déterminée par
le positionnement de la porte.
LH
RH
RH
LH
Montage du côté
tirant
Montage du montant supérieur
du côté poussée
LH RH
Bras parallèle (BP) du côté
poussée
Montage de retenue
de 180° (120° à 180°)
Montage de retenue
de 120° (95° à 120°)
Montage de retenue
de 100° (85° à 100°)
2 Réglage du bras de retenue.
LLe bras de retenue s'installe comme le bras du dispositif de
fermeture régulier. Suivez les étapes 5 à 7 des pages 12, 13 et 14
pour l'installation du bras de retenue.
LLe montage du montant supérieur pour les bras de retenue se fait
dans le sens inverse des autres montages.
Pour régler le bras de retenue facultatif :
1. Desserrez l'écrou de retenue.
2. Ouvrez la porte de 5° de moins que la
position de retenue désirée puis serrez
bien l'écrou de retenue.
Type de vis Image Montage
du cylindre Montage du support
du BP
Montage
du sabot
du BP
Montage du 5e
trou (sabot du BP
uniquement)
Bois (pour les portes et les cadres en bois) 4 @ #14 x
1C\, po
4 @ #14-
1C\, po
1 @ #14 x 2 po
De mécanique (pour les portes et les cadres en métal)
Nécessite de percer des trous et de tarauder;
meilleure retenue
4 @ Z\v-20 x
1 po
4 @ Z\v-20 x
B\, po
2 @ Z\v-20 x
C\, po
1 @ Z\v-20 x 1Z\x po
SRT - Auto taraudeuse et à alésage automatique (pour
les portes et les cadres en métal)
4 @ #14 x
1Z\x po
4 @ #14 x
1Z\x po
1 @ #14 x 2 po
Type de vis Image Remarques
Entretoise pour cinquième trou
Boulons traversants Utilisée lors du montage à travers la porte
Vis de xation du pignon 1 M6 x 10 mm pour la xation du bras (voir étape 6)

© Allegion 2016
Printed in China
71928 Rev. 07/16-d
Patent Pending
16
