Lenze E94AZHY0026 User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
EDK94AZHY26
.61u
Ä.61uä
9400

E94AZHY0026
Motorbremsen−Ansteuerung
Motor brake control
Module de pilotage du frein de parking
Control de freno de motor
Comando freno motore
L−force Drives

read_GG_DE−read_GG_DE
Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
Prima di usare l’apparecchiatura, leggere le istruzioni contenute in questo
manuale e la documentazione del modulo asse.
Osservare le note di sicurezza.

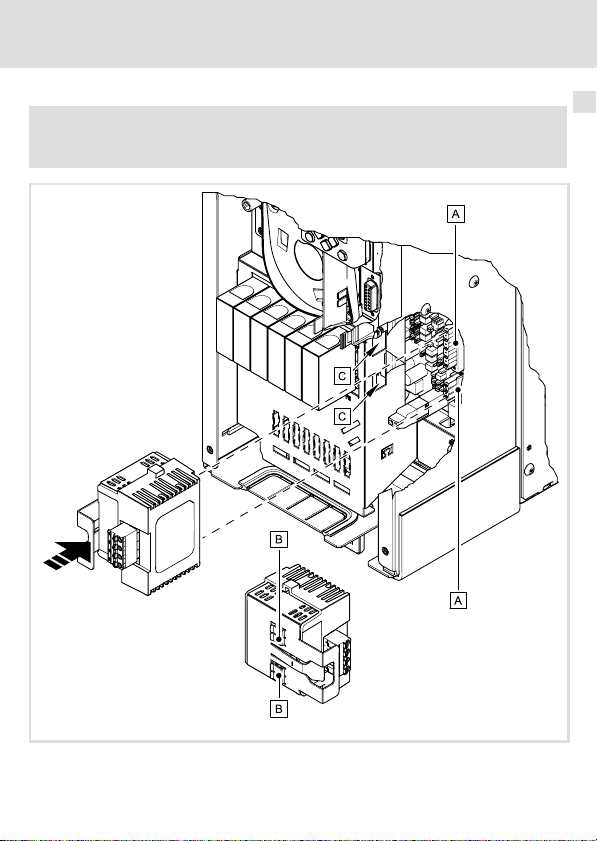

Ausklappbild
E94AZHY001

EDK94AZHY26 DE/EN/FR/ES/IT 1.0
4
M5Lieferumfang−copyright_lang
Lieferumfang
Pos. Beschreibung
Motorbremsen−Ansteuerung E94AZHY0026
Montageanleitung
Elemente an der Motorbremsen−Ansteuerung
Pos. Beschreibung
Typenschild
Anschluss Grundgerät
X107 Anschluss Versorgung und Bremse
© 2007 Lenze Drive Systems GmbH, Hans−Lenze−Straße 1, D−31855 Aerzen
Ohne besondere schriftliche Genehmigung von Lenze Drive Systems GmbH darf kein Teil dieser Doku-
mentation vervielfältigt oder Dritten zugänglich gemacht werden.
Wir haben alle Angaben in dieser Dokumentation mit größter Sorgfalt zusammengestellt und auf
Übereinstimmung mit der beschriebenen Hard− und Software geprüft. Trotzdem können wir Abwei-
chungen nicht ganz ausschließen. Wir übernehmen keine juristische Verantwortung oder Haftung für
Schäden, die dadurch eventuell entstehen. Notwendige Korrekturen werden wir in die nachfolgenden
Auflagen einarbeiten.

Inhalt i
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 5

Inhalt
1 Sicherheitshinweise 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Definition der verwendeten Hinweise 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Sicherheits− und Anwendungshinweise 9. . . . . . . . . . . . . . . . . . . . . .
Sicherheitshinweise für die Installation nach UL oder UR 10. . . . . . . . . . . . . . . . . .
2 Technische Daten 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Daten und Einsatzbedingungen 11. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bemessungsdaten 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Mechanische Installation 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Elektrische Installation 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wichtige Hinweise 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anschlussdaten 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Verdrahtungsbeispiel 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

i Dokumenthistorie
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
6
Dokumenthistorie_Y3−TIP_download
Materialnummer Version Beschreibung
.61u 1.0 08/2007 TD15 Erstausgabe
0Abb. 0Tab. 0
Tipp!
Aktuelle Dokumentationen und Software−Updates zu Lenze Produkten finden
Sie im Internet jeweils im Bereich "Services & Downloads" unter
http://www.Lenze.com

Sicherheitshinweise
Definition der verwendeten Hinweise
1
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 7

H1sic_DE−UR_WARN_E94AZHx0026
1 Sicherheitshinweise
Definition der verwendeten Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektrische
Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen getroffen werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine Gefah-
renquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den Tod
oder schwere Verletzungen zur Folge haben kann, wenn
nicht die entsprechenden Maßnahmen getroffen werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maßnah-
men getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation

1 Sicherheitshinweise
Definition der verwendeten Hinweise
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
8
H1sic_DE−UR_WARN_E94AZHx0026
Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR
Piktogramm und Signalwort Bedeutung
Warnings!
Sicherheitshinweis oder Anwendungshinweis für den Be-
trieb eines UL−approbierten Geräts in UL−approbierten Anla-
gen.
Möglicherweise wird das Antriebssystem nicht UL−gerecht
betrieben, wenn nicht die entsprechenden Maßnahmen
getroffen werden.
Warnings!
Sicherheitshinweis oder Anwendungshinweis für den Be-
trieb eines UR−approbierten Geräts in UL−approbierten An-
lagen.
Möglicherweise wird das Antriebssystem nicht UL−gerecht
betrieben, wenn nicht die entsprechenden Maßnahmen
getroffen werden.

Sicherheitshinweise
Allgemeine Sicherheits− und Anwendungshinweise
1
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 9

H1sic_DE−UR_WARN_E94AZHx0026
Allgemeine Sicherheits− und Anwendungshinweise
Gefahr!
Gefährliche elektrische Spannung!
An den Anschlüssen des Bremsenschalters können gefährliche elektrische
Spannungen anliegen.
Mögliche Folgen:
ƒTod oder schwerste Verletzungen beim Berühren der Anschlussklemmen.
Schutzmaßnahmen:
ƒVor allen Arbeiten das Grundgerät und den Bremsenschalter vom Netz
trennen.
ƒAlle Leistungsklemmen auf Spannungsfreiheit prüfen.
Stop!
Die Motorbremsen−Ansteuerung beinhaltet einen elektronischen Schalter, der
eine Motorhaltebremse ansteuern kann.
An die Motorbremsen−Ansteuerung dürfen nur Motorhaltebremsen
angeschlossen werden, die den in den Technischen Daten genannten
zulässigen Daten entsprechen.
Werden die in den Technischen Daten genannten zulässigen Werte nicht
eingehalten:
ƒkann die Motorbremsen−Ansteuerung zerstört werden.
ƒist ein sicherer Betrieb der Motorhaltebremse nicht gewährleistet.
Beachten Sie weitere Hinweise in der Dokumentation zum Grundgerät!

1 Sicherheitshinweise
Sicherheitshinweise für die Installation nach UL oder UR
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
10 
H1sic_DE−UR_WARN_E94AZHx0026
Sicherheitshinweise für die Installation nach ULoder UR
Warnings!
ƒUse H, K5 or CC fuses.
ƒVoltage of the fuses must at least be suitable with the input voltage.
ƒUse 60/75 °C wire only.
ƒMaximum surrounding air temperature: 55 °C with derating.
ƒLoad at "Brake Output" is provided for "dc pilot duty".
ƒFor use in a pollution degree 2 environment.

Technische Daten
Allgemeine Daten und Einsatzbedingungen
2
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 11

H1_Daten−BemDat_82WBRE_DE
2 Technische Daten
Allgemeine Daten und Einsatzbedingungen
Gültigkeit
Diese Anleitung ist gültig für
ƒ Motorbremsen−Ansteuerung, Typ E94AZHY0026, Version HW: 1A

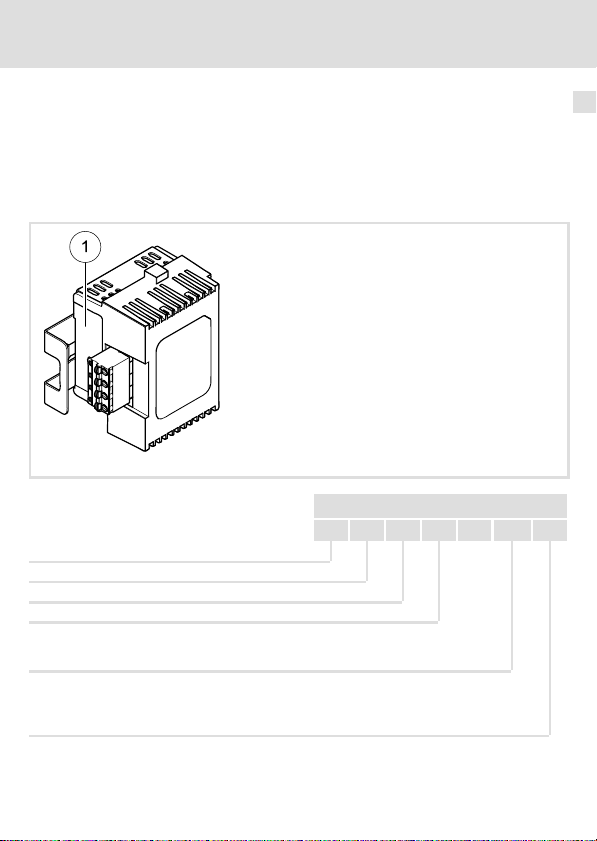

Identifikation
E94AZHY002
Typenschlüssel 
E94 A Z H Y xxx x
Produktreihe
Gerätegeneration
Zubehör
Typ Motorbremsen−Ansteuerung
Bemessungsstrom
002 = 0.75 A
010 = 5.0 A
Spannungsklasse
1 = 24 V DC
5 = 205 V DC
6 = 180 V DC

2 Technische Daten
Allgemeine Daten und Einsatzbedingungen
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
12 
H1_Daten−BemDat_82WBRE_DE
Einsetzbarkeit
Diese Komponente ist mit den nachfolgend aufgeführten Produkten einsetzbar.
Type HW SW
E94ASxE032x
ab 1C ab 1.51
E94ASxE047x
E94ASxE059x
E94ASxE086x
E94ASxE104x
E94ASxE1454
ab 1A ab 1.51
E94ASxE1724
E94ASxE2024
E94ASxE2454
E94ASxE2924
E94ASxE3664
E94ASxE4604
ab 1A ab 1.51
E94ASxE5724
E94ASxE6354
E94ASxE6954

Technische Daten
Allgemeine Daten und Einsatzbedingungen
2
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 13

H1_Daten−BemDat_82WBRE_DE
Allgemeine Daten
Konformität und Approbation
Konformität
CE 73/23/EWG Niederspannungsrichtlinie
Approbation
UR UL 508C Industrial Control Equipment Recognised
(File No. E132659) für USA
Personenschutz und Geräteschutz
Schutzart EN 60529 IP00
Schutzmaßnahmen Gegen Kurzschluss
EMV
Störaussendung EN 61800−3 Leitungsgeführt, Kategorie C2.
Störfestigkeit EN 61800−3 Burst auf Netzleitung: 2 kV/5 kHz
Burst auf Steuerleitung: 2 kV/5 kHz
Surge auf Netzleitung: 1 kV (1,2 ms/50 ms;
Phase − Phase)
2 kV (1,2 ms/50 ms;
Phase − PE)

2 Technische Daten
Allgemeine Daten und Einsatzbedingungen
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
14 
H1_Daten−BemDat_82WBRE_DE
Einsatzbedingungen
Umweltbedingungen
Klima
Lagerung IEC/EN 60721−3−1 1K3 (−25 ... +60 °C)
Transport IEC/EN 60721−3−2 2K3 (−25 ... +70 °C)
Betrieb IEC/EN 60721−3−3 3K3 (−10 ... +55 °C)
Aufstellhöhe 0 ... 4000 m üNN
1000 ... 4000 m üNN: Stromreduzierung 5 %/1000 m
Verschmutzung EN 61800−5−1 Verschmutzungsgrad 2
Rüttelfestigkeit (9,81 m/s2= 1 g)
Transport IEC/EN 60721−3−2 2M2
EN 61800−2 2 ... 9 Hz: Amplitude 3.5 mm
10 ... 200 Hz: beschleunigungsfest bis 10 m/s2
200 ... 500 Hz: beschleunigungsfest bis 15 m/s2
Betrieb Germanischer
Lloyd 5 ... 13,2 Hz: Amplitude ±1 mm
13.2 ... 100 Hz: beschleunigungsfest bis 0.7 g
EN 600068−2−6 10 ... 57 Hz: Amplitude 0.075 mm
57 ... 150 Hz: beschleunigungsfest bis 10 m/s2

Technische Daten
Bemessungsdaten
2
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 15

H1_Daten−BemDat_82WBRE_DE
Bemessungsdaten
Eingangsdaten
Spannung Frequenz Strom [A] Phasen-
zahl
Typ [V] [Hz] bis +45 °C bis +55 °C 
E94AZHY0026 400/500 50/60 0.61/0.61 0.61/0.61 1
Temperatur im Schaltschrank
Ausgangsdaten
Spannung Frequenz Strom [A] Phasen-
zahl
Typ [V] [Hz] bis +45 °C bis +55 °C 
E94AZHY0026 180/225 0 (DC) 0.61/0.61 0.61/0.61 1
Temperatur im Schaltschrank
Bereich Werte
Eingangsspannung AC 400 V (320 ... 550 V), 45 ... 65 Hz
Ausgangsspannung DC 180 V bei Netzspannung AC 400 V
Bremsenstrom 0.1 ... 0.61 A
Leitungsschutz Empfehlung: 5 A, Auslösecharakteristik "B" oder "C"
Steuereingang
Steuerspannung
intern
Steuerstrom
Schutzfunktion
Maximal anschließbarer
Leitungsquerschnitt
2,5 mm2
AWG 12
Maximale Leitungslänge 150 m

2 Technische Daten
Bemessungsdaten
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
16 
H1_Daten−BemDat_82WBRE_DE
Zulässige Schalthäufigkeiten
Empfohlene Bremse Leistung Spule: Spannung DC 180 V Zulässige Schalthäufigkeit
Typ P [W] L [H] I [A] (20 °C) [1/min]
BFK457−06E
BFK458−06E 20 60 0,11 60
BFK457−08E
BFK458−08E 25 50 0,14 60
BFK457−10E
BFK458−10E 30 69 0,17 60
BFK457−12E
BFK458−12E 40 81 0,22 40
BFK457−14E
BFK458−14E 50 78 0,28 30
BFK457−16E
BFK458−16E 55 102 0,31 20
BFK457−18E
BFK458−18E 85 77 0,47 10
BFK457−20E
BFK458−20E 100 92 0,56 8
BFK457−25E
BFK458−25E 110 102 0,61 6

Mechanische Installation 3
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 17

H1_MechINS−MechInstall_Schr
3 Mechanische Installation
Bei der Installation die Hinweise aus der Dokumentation zum Grundgerät
beachten!
E94AZHY003

3 Mechanische Installation
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
18 
H1_MechINS−MechInstall_Schr
Montageschritte
1. Motorbremsen−Ansteuerung auf die Klemmen des Grundgerätes stecken.
– Beide Klammern müssen in den Nuten des Grundgerätes einrasten!
2. Motorbremsen−Ansteuerungsmodul auf festen Sitz kontrollieren.

Elektrische Installation
Wichtige Hinweise
4
EDK94AZHY26 DE/EN/FR/ES/IT 1.0 19

H1_E_INST−Verdr_1_Y_BL
4 Elektrische Installation
Wichtige Hinweise
Bei der Installation die Hinweise aus der Dokumentation zum Grundgerät
beachten!
Stop!
Anforderungen an die Bremsenleitung (Anschluss BD1/BD2):
ƒIst die Bremsenleitung Bestandteil der Motorleitung, so ist sie unbedingt
geschirmt ausführen.
– Der Betrieb mit ungeschirmten Bremsenleitungen kann die
Motorbremsen−Ansteuerung zerstören.
– Wir empfehlen die Verwendung von Lenze−Systemleitungen
(Motorleitung mit separat geschirmten Zusatzadern).
– Schirm beidseitig auf PE legen.
ƒAchten Sie bei einer Permanentmagnet−Haltebremse auf korrekte Polung
der Bremsenleitung.
– Sind die Anschlüsse vertauscht, lüftet die Bremse nicht. Da der Motor
gegen die geschlossene Bremse läuft, kann die Bremse zerstört werden.
Hinweis!
Der Zustand der Versorgung kann über den Fehlerkanal zum Grundgerät
gemeldet werden. Weitere Informationen entnehmen Sie der Dokumentation
zum Grundgerät.

4 Elektrische Installation
Anschlussdaten
EDK94AZHY26 DE/EN/FR/ES/IT 1.0
20 
H1_E_INST−Verdr_1_Y_BL
Anschlussdaten
Klemme X107 Beschriftung Beschreibung
Anschluss der Motorhaltebremse:
BD1
BD2
+ (Lenze: WH)
− (Lenze: BN)
E94AZHY0026: 180 V DC, max. 0.61 A
Auf richtige Polung achten!
SSP94A6107
L1
L2/N
Versorgungsspannung der Motorhaltebremse
Klemmendaten Leiterquerschnitt Anzugsmoment
[mm2] [AWG] [Nm] [lb−in]
flexibel 0.5 ... 2.5 20 ... 12 Federkraftklemme
mit Aderendhülse
Abisolierlänge bzw. Kontaktlänge: 8 mm
