Lenze EZXDB371 A1 Series User manual

LENZE dynamic
braking module
USER MANUAL

Lenze Americas • 630 Douglas Street • Uxbridge MA 01569 • USA
Sales [phone] • Service [phone] • www.Lenze.com
Lenze Americas • 630 Douglas Street • Uxbridge MA 01569 • USA
Sales [phone] • Service [phone] • www.Lenze.com
13360065_ DBV01_v1.0
13360065_ DBV01_v1.0
Type Typ kW a [mm] a1 [mm] b [mm] b1 [mm] c [mm] m [kg]
EZXDB371_A1 0.25 - 0.37 79 51 117 103 79 0.4
EZXDB112_A1 0.55 - 1.1 79 51 117 103 79 0.5
EZXDB222_A1 1.5 - 2.2 79 51 117 103 109 0.6
EZXDB402_A1 3.0 - 4.0 79 51 117 103 142 0.7
EZXDB552_A1 5.5 107 51 117 103 170 1.0
EZXDB752_A1 7.5 107 51 117 103 170 1.1
EZXDC153_A1 11 ... 15 79 51 117 103 79 0.5
EZXDC223_A1 11 ... 22 79 51 117 103 79 0.5
ENGLISH SMV frequency inverter: Dynamic Braking
WARNING!
Remove power from the controller and wait three minutes before wiring the DB module.
Incorrect wiring of the B+ and B- terminals will result in equipment damage! The B+ terminal on the DB module must
be connected to the B+ terminal on the controller, and the B- terminal on the DB module must be connected to the
B- terminal on the controller.
DEUTSCH Frequenzumrichter SMV: Bremsmodul
WARNUNG!
Vor dem Anschluss des Bremsmoduls muss der Frequenzumrichter für mindestens drei Minuten vom Netz getrennt
sein. Eine fehlerhafte Verdrahtung der Klemmen B+ und B- führt zu einem Geräteschaden! Die Klemme B+ am
Bremsmodul muss mit der Klemme B+ am Frequenzumrichter verbunden werden. Die Klemme B- am Bremsmodul
muss mit der Klemme B- am Frequenzumrichter verbunden werden.
FRANÇAIS Convertisseur de fréquence SMV : Frein Dynamique
AVERTISSEMENT !
Déconnecter le convertisseur de fréquence du réseau et attendez trois minutes avant de câbler le module de
freinage. Un câblage erroné de B+ et de B- entraînera une détérioration du matériel ! La borne B+ du module de
freinage doit être reliée à la borne B+ du convertisseur de fréquence, et la borne B- du module de freinage doit être
reliée à la borne B- du convertisseur de fréquence.
ITALIANO Convertitore di frequenza SMV: frenatura dinamica
ATTENZIONE!
Rimuovere l’alimentazione dall’inverter ed attendere tre minuti prima di cablare il modulo DB. Il cablaggio errato
di B+ e B- provoca danni all’apparecchiatura! Il morsetto B+ del modulo DB deve essere collegato al morsetto B+
dell’inverter, il morsetto B- del modulo DB deve essere collegato al morsetto B- dell’inverter.
ESPAÑOL Convertidor de frecuencia SMV: Freno Dinámico
¡AVISO!
Quitar tensión del convertidor y esperar tres minutos antes de cablear el módulo DB.
¡El cableado incorrecto de los terminales B+ y B- dañará el equipo! El terminal B+ en el módulo DB se debe conectar
al terminal B+ del convertidor, y el terminal B- del módulo DB se debe conectar al terminal B- del convertidor.
• P121,P122, or
oder
o, ou
P123 = 21
•P142 = 24
ENGLISH Parameter Setting
DEUTSCH Parametrierung
FRANÇAIS Paramétrage
ITALIANO Configurazione parametri
ESPAÑOL Ajuste de parámetros

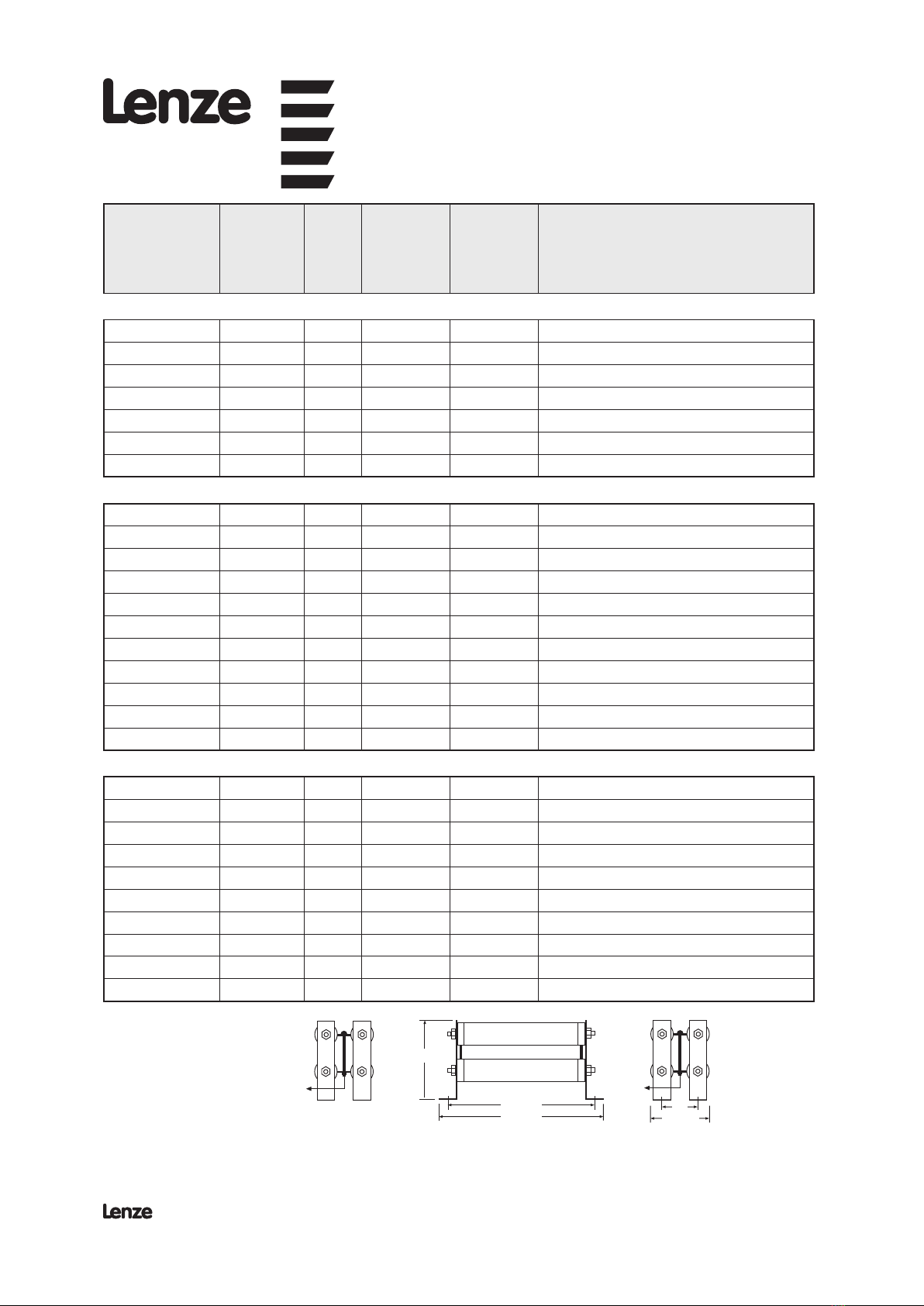

ENGLISH Resistor Data
DEUTSCH Widerstandsdaten
FRANÇAIS Caractéristiques des Résistances
ITALIANO Dimensioni resistenza
ESPAÑOL Datos de la Resistencia
Module
Modul
Module
Modulo
Módulo
a
a1
b
b1
cDL03-001
841-011
(400/480 Vac
)
178 mm
200 mm
209 mm
50
86 mm
R-
R+
841-012
&
For detailed instructions, refer to the CD that shipped with the product or www.lenzeamericas.com
Für detaillierte Anweisungen finden Sie auf der CD, die mit dem Produkt oder www.lenzeamericas.com
Pour des instructions détaillées, reportez-vous au CD fourni avec le produit ou le www.lenzeamericas.com
Per istruzioni dettagliate, consultare il CD fornito con il prodotto o il www.lenzeamericas.com
Para obtener instrucciones detalladas, consulte el CD que se incluye con el producto o www.lenzeamericas.com
SMV EZXD_...A1
42 43 46 47 PE
13C 13B 13A 411 14
B-
B+ B+B-
R-
R+
46 47
413x
46 47
413x
P120 = 01P120 = 02
NOTE:
0.2 Nm/ 2 lb-in
6 mm /0.24 in
2.5mm² /AWG 14
0.5 Nm / 4.5 lb-in
6 mm /0.24 in
1.5mm² /AWG 16
0.5 Nm / 4.5 lb-in
6 mm /0.24 in
1.5mm² /AWG 16
L < 30 cm
_
External Resistor
841-xxx
NOTE:
External Resistors are only used with
11kW and larger models
841-009
(400/480 Vac
)
178 mm
200 mm
108 mm
R-
R+
50
86 mm
841-010
&
(13360065)
