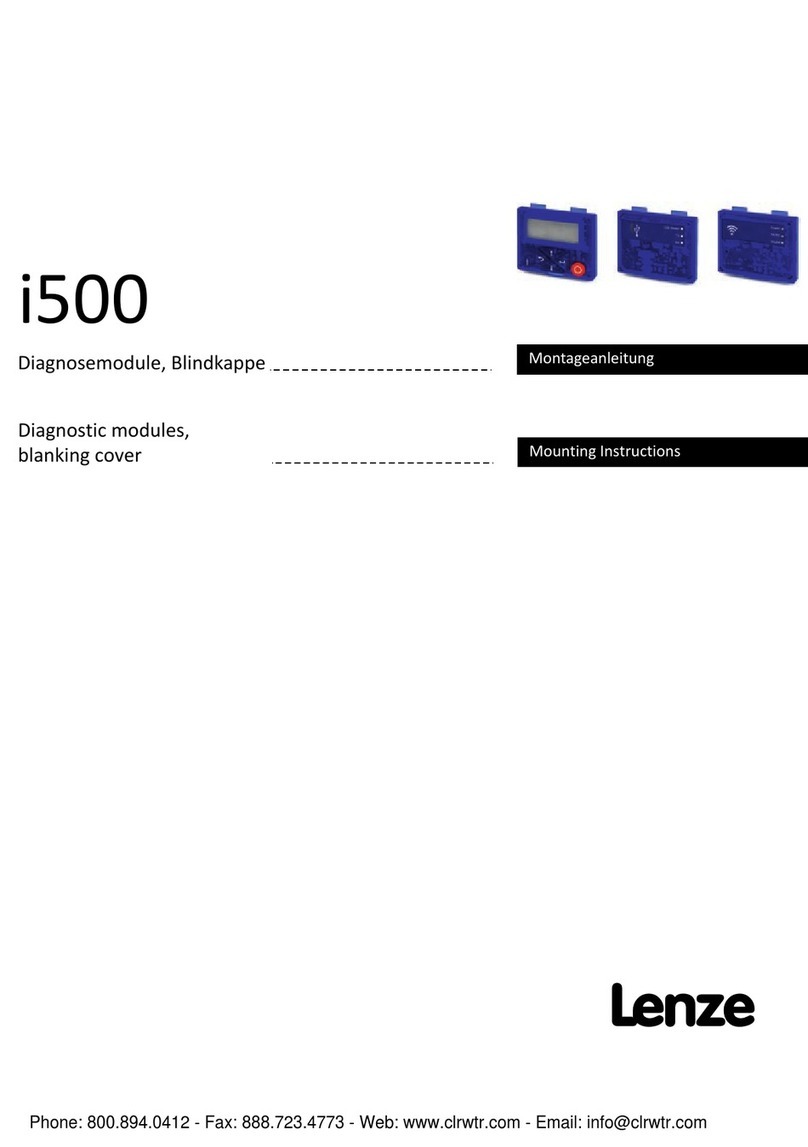

Lenze i5CA Series User manual

Control unit i5CAxxxx Montageanleitung
i500
Mounting Instructions
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

1 Allgemeines
1.1 Erst lesen, dann beginnen
Lesen Sie vor der Installaon und Inbetriebnahme sorgfälg diese Dokumentaon.
Beachten Sie die Sicherheitshinweise!
Informaonen zur Verdrahtung und zur Inbetriebnahme nden Sie in der Montage- und Einschal-
tanleitung des Inverters.
Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet:
Lenze website à Download
1Allgemeines
Erst lesen, dann beginnen
4
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

2 Montage
2.1 Wichge Hinweise
GEFAHR!
Gefährliche elektrische Spannung
Mögliche Folge: Tod oder schwere Verletzungen
▶Alle Arbeiten am Inverter nur im spannungslosen Zustand durchführen.
▶Nach dem Abschalten der Netzspannung mindestens 3 Minuten warten, bevor Sie mit den
Arbeiten beginnen.
Montage
Wichge Hinweise
2
5
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

2.2 Montageschrie
Sie benögen:
•Torxschraubendreher TX20
1. Vorbereitung:
1. Schirmblech in die Aufnahme auf der Rückseite einschieben bis es einrastet.
2. Montage:
1. Control unit in die oberen Befesgungsschlitze einhaken.

2. Nach unten drehen, bis es in die unteren Befesgungsschlitze einrastet.
2Montage
Montageschrie
6
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]


3. Mit Sicherungsschraube befesgen..

TX20
1.3 Nm
11.5 lb-in
Die Control unit ist monert.
Montage
Montageschrie
2
7
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

1 General informaon
1.1 First read, then start
Read this documentaon thoroughly before carrying out the installaon and commissioning.
Please observe the safety instrucons!
You will nd informaon on wiring and commissioning in the mounng and switch-on instrucons
of the inverter.
Information and tools with regard to the Lenze products can be found on the Internet:
Lenze website à Download
1General informaon
First read, then start
4
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

2Mounng
2.1 Important notes
DANGER!
Dangerous electrical voltage
Possible consequence: death or severe injuries
▶All works on the inverter must only be carried out in the deenergised state.
▶Aer switching o the mains voltage, wait for at least 3 minutes before you start working.
Mounng
Important notes
2
5
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]

2.2 Mounng steps
You need:
•Torx screwdriver TX20
1. Preparaon:
1. Insert the shield sheet into the slot on the back side unl it engages.
2. Mounng:
1. Hook the control unit into the upper mounng slots.

2. Turn it downwards unl it engages into the lower mounng slots.
2Mounng
Mounng steps
6
Buy: www.ValinOnline.com | Phone [phone] | Email: [email protected]


3. Fix it with a securing screw.

TX20
1.3 Nm
11.5 lb-in
The control unit is mounted.
Mounng
Mounng steps
2
7
