marklin 36795 User manual

Modell der Baureihe 223 MRCE
36795

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Allgemeine Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 20
Wartung und Instandhaltung 21
Ersatzteile 26
Table of Contents: Page
Safety Notes 6
General Notes 6
Functions 6
Controllable Functions 7
Parameter / Register 20
Service and maintenance 21
Spare Parts 26
Sommaire : Page
Remarques importantes sur la sécurité 8
Informations générales 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 20
Entretien et maintien 21
Pièces de rechange 26
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 10
Algemene informatie 10
Functies 10
Schakelbare functies 11
Parameter / Register 20
Onderhoud en handhaving 21
Onderdelen 26

3
Indice de contenido: Página
Aviso de seguridad 12
Informationes generales 12
Funciones 12
Funciones posibles 13
Parámetro / Registro 20
El mantenimiento 21
Recambios 26
Indice del contenuto: Pagina
Avvertenze per la sicurezza 14
Avvertenze generali 14
Funzioni 14
Funzioni commutabili 15
Parametro / Registro 20
Manutenzione ed assistere 21
Pezzi di ricambio 26
Innehållsförteckning: Sidan
Säkerhetsanvisningar 16
Allmänna informationer 16
Funktioner 16
Kopplingsbara funktioner 17
Parameter / Register 20
Underhåll och reparation 21
Reservdelar 26
Indholdsfortegnelse: Side
Vink om sikkerhed 18
Generelle oplysninger 18
Funktioner 18
Styrbare funktioner 19
Parameter / Register 20
Service og reparation 21
Reservedele 26

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system
(MärklinAC,MärklinDelta,MärklinDigitaloder
Märklin Systems)
eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleisentstörtwerden.DazuistdasEntstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
BestandteiledesProduktesundmüssendeshalbaufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:24
• Mfx-TechnologiefürMobileStation/CentralStation.
Name ab Werk: 223 013-4 MRCE
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung, Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• DiverseschaltbareFunktionen.
• VeränderbareLautstärkederGeräusche.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.

5

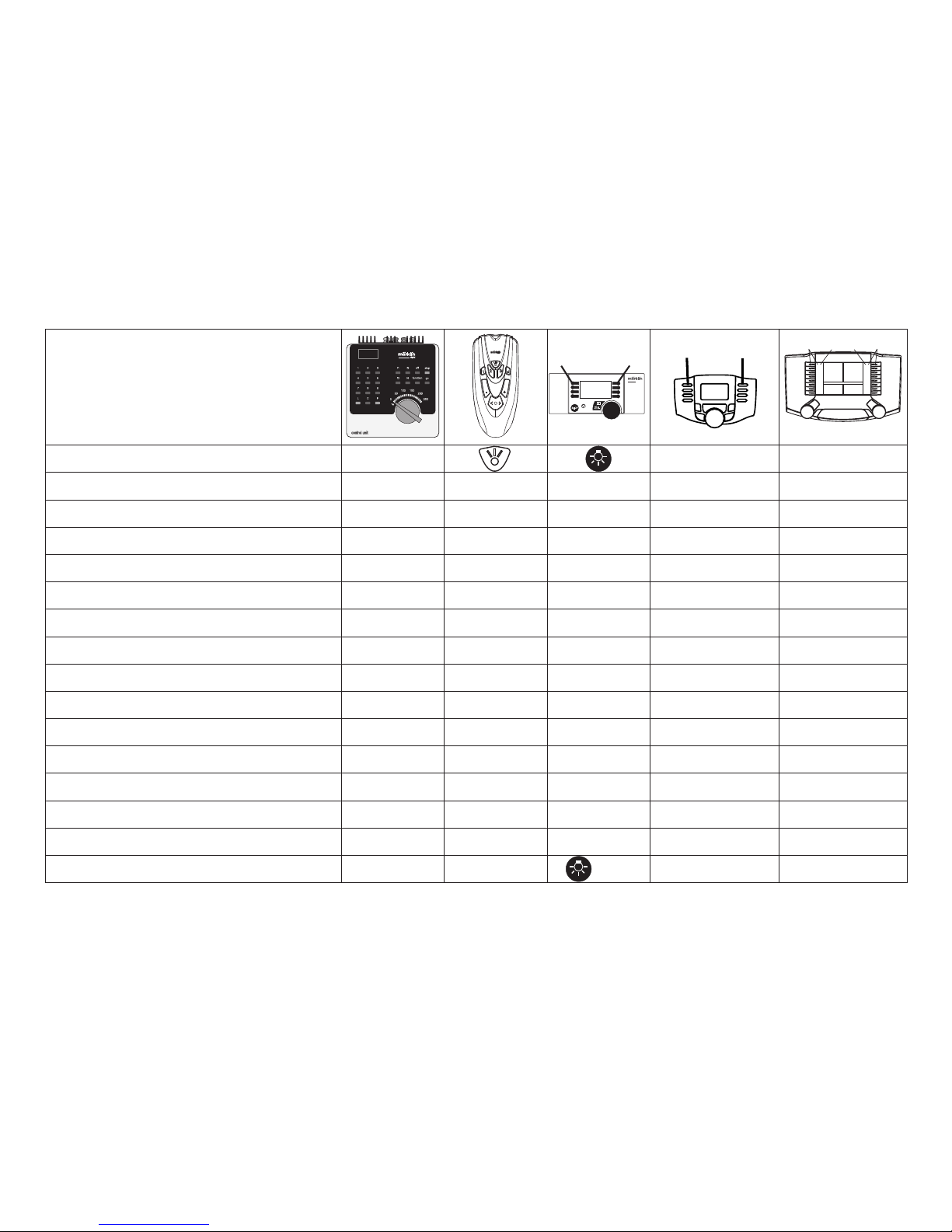

Schaltbare Funktionen
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Stirnbeleuchtung function/off Funktion f0 Funktion f0
Geräusch: Puffer an Puffer f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1
Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2
Geräusch: Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen aus — — Funktion 7 Funktion f5 Funktion f5
SpitzensignalFührerstand2aus — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Horn kurz — — Funktion 5 Funktion f7 Funktion f7
SpitzensignalFührerstand1aus — — Funktion 8 Funktion f8 Funktion f8
Geräusch: Ankuppeln — — — Funktion f9 Funktion f9
Geräusch: Abkuppeln — — — Funktion f10 Funktion f10
Geräusch: Pressluft — — — Funktion f11 Funktion f11
Geräusch:Lüfter — — — Funktion f12 Funktion f12
Geräusch: Schaffnerpfiff — — — Funktion f13 Funktion f13
Geräusch:Schienenstöße — — — Funktion f14 Funktion f14
Rangierlicht doppel A — — + 1+8 f0 + f6 + f8 f0 + f6 + f8

6
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:24
• MfxtechnologyfortheMobileStation/CentralStation.
Name set at the factory: 223 013-4 MRCE
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Settingthelocomotiveparameters(address,accelerati-
on/braking delay, maximum speed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Variouscontrollablefunctions.
• Volumecanbechangedforthesoundeffects.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
systemdesignedforit(MärklinAC,MärklinDelta,Märklin
DigitalorMärklinSystems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotiveistoberuninconventionaloperation.The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

7
Controllable Functions
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
Sound effect: Buffer to buffer f1 Function 1 Function 3 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2
Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3
ABV off f4 Function 4 Function 4 Function f4 Function f4
Sound effect: Squealing brakes off — — Function 7 Function f5 Function f5
Headlights Engineer‘s Cab 2 off — — Function 1 Function f6 Function f6
Sound effect: Short horn — — Function 5 Function f7 Function f7
Headlights Engineer‘s Cab 1 off — — Function 8 Function f8 Function f8
Sound effect: Coupling — — — Function f9 Function f9
Sound effect: Uncoupling — — — Function f10 Function f10
Sound effect: Compressed air — — — Function f11 Function f11
Sound effect: Blower — — — Function f12 Function f12
Sound effect: Conductor whistle — — — Function f13 Function f13
Soundeffect:Railjoints — — — Function f14 Function f14
DoubleAswitchinglight — — + 1+8 f0 + f6 + f8 f0 + f6 + f8

8
Remarques importantes sur la sécurité
•
Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,MärklinDelta,
MärklinDigitalouMärklinSystems)
.
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet,utiliserlesetdedéparasitageréf.74046.Lesetde
déparasitageneconvientpaspourl’exploitationenmode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:24
• TechnologiemfxpourMobileStation/CentralStation.
Nom encodée en usine : 223 013-4 MRCE
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisation accélér.-freinage, vitesse maximale) :
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Diversesfonctionscommutables.
• Volumedesbruitagesréglable.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.

9

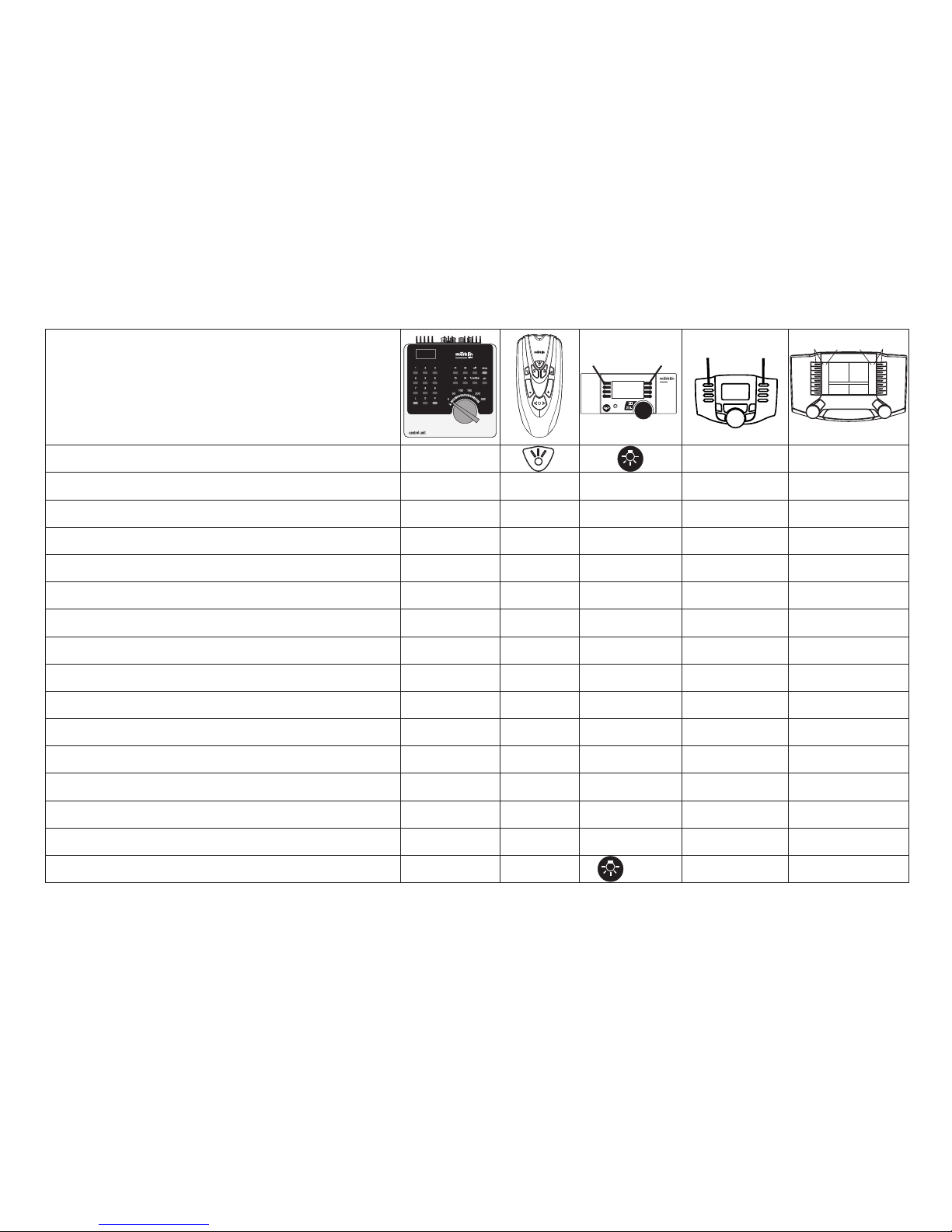

Fonctions commutables
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
Fanal éclairage function/off Fonction f0 Fonction f0
Bruitage:Tamponsjoints f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2
GBruitage:Trompe f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Bruitage : Grincement de freins désactivé — — Fonction 7 Fonction f5 Fonction f5
Fanal cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Trompecourt — — Fonction 5 Fonction f7 Fonction f7
Fanal cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8
Bruitage : Attelage — — — Fonction f9 Fonction f9
Bruitage:Déconnecter — — — Fonction f10 Fonction f10
Bruitage : Air comprimé — — — Fonction f11 Fonction f11
Bruitage : Ventilateur — — — Fonction f12 Fonction f12
Bruitage : Sifflet Contrôleur — — — Fonction f13 Fonction f13
Bruitage:jointsderail — — — Fonction f14 Fonction f14
Feu de manœuvre double A — — + 1+8 f0 + f6 + f8 f0 + f6 + f8

10
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:24
• Mfx-technologievoorhetMobileStation/CentralStation.
Naam af de fabriek: 223 013-4 MRCE
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging, maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Diverseschakelbarefuncties.
• Volumevandegeluideninstelbaar.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
Veiligheidsvoorschriften
•
Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdiggevoedworden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzingvanuwbedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set74046tegebruiken.Voorhetdigitalebedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
enmeegeleverdtewordenbijhetdoorgevenvanhet
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
