Information zum Vorbild
Die preußische Güterzug-Dampflokomotive der Gattung G 8.1
entstand als Weiterentwicklung der G 8. Die ersten Lokomo-
tiven wurden im Jahr 1913 abgeliefert. Waren von der G 8 et-
was über 1.000 Lokomotiven gebaut worden, war der G 8.1 ein
Erfolg beschieden wie kaum einer anderen Lokomotive zuvor.
4.934 Loks wurden an die Königlich Preußische Eisenbahn-
Verwaltung (KPEV) und zuletzt an die Deutsche Reichsbahn-
Gesellschaft (DRG) geliefert.
10 Loks gingen an die Mecklenburgische Friedrich-Franz-
Eisenbahn (MFF) und 137 Stück an die Reichseisenbahnen El-
saß-Lothringen. Bis 1922 lieferte Linke-Hofmann 50 Loks an die
Polnische Staatsbahn. Zusätzlich gingen weitere Maschinen
ins Ausland, unter anderem an die Bagdadbahn, nach Litau-
en und nach Rumänien. Die Gattung G 8.1 bildete eine große
Stütze im Fahrzeugbestand der Deutschen Reichsbahn. Selbst
nach 1945 waren noch über 1.000 Lokomotiven im Einsatz, die
in beiden Teilen Deutschlands noch Dienst taten.
Information about the Prototype
The class G 8.1 Prussian freight steam locomotive was a
further development of the G 8. The first locomotives were
delivered in 1913. While something over 1,000 units of the G 8
were built, the G 8.1 was a success like no other locomotive
before it. A total of 4,934 locomotives were delivered to the
Prussian Railroad Administration (KPEV) and to the German
State Railroad Company (DRG).
Ten units went to the Mecklenburg Friedrich-Franz Railroad
(MFF) and 137 units to Alsace-Lorraine Imperial Railways. By
1922 Linke-Hofmann had delivered 50 locomotives to the Pol-
ish State Railroad. In addition, other locomotives of this class
went into the export market, among others, to the Bagdad
Railroad, to Lithuania, and to Rumania. The class 8.1 was an
essential part of the German State Railroad’s motive power.
Even after 1945 there were still over 1,000 locomotives on the
roster in both parts of Germany.

5
Informatie van het voorbeeld
De Pruisische goederentreinstoomlocomotief van het type
G 8.1 ontstond als verdere ontwikkeling van de G 8. De eerste
locomotieven werden in 1913 afgeleverd. Hoewel er van de
G 8 iets meer dan 1.000 locomotieven gebouwd waren, was
de G 8.1 een succes beschoren als nauwelijks een andere lo-
comotief daarvoor. 4.934 locs werden aan de Königlich Preus-
sische Eisenbahn-Verwaltung (KPEV) en als laatste aan de
Deutsche Reichsbahn-Gesellschaft (DRG) geleverd.
10 locs gingen naar de Mecklenburgische Friedrich-Franz-
Eisenbahn (MFF) en 137 exemplaren naar de Reichseisenbah-
nen Elsaß-Lothringen. Tot 1922 leverde Linke-Hofmann 50 locs
aan de Poolse Staatsspoorwegen. Bovendien gingen er meer
machines naar het buitenland, onder andere naar de Bagdad-
spoorweg, naar Litouwen en naar Roemenië. Het type G 8.1
vormde een grote steun in het voertuigenbestand van de Deut-
sche Reichsbahn. Zelfs na 1945 waren er nog meer dan 1.000
locomotieven in gebruik, die in de beide delen van Duitsland
nog hun diensten reden.
Informations concernant la locomotive réelle
La locomotive à vapeur prussienne pour trains de marchan-
dises de la catégorie G 8.1 résultait d’un développement de la
G 8. Les premières locomotives furent livrées en 1913. Si les G 8
furent construites à plus de 1 000 exemplaires, la G 8.1 se révéla
être un tel succès qu’à peine une autre locomotive construite
auparavant pouvait soutenir la comparaison. 4 934 locomotives
furent livrées d’abord à la Königlich Preussische Eisenbahn-Ve-
rwaltung (KPEV) et ensuite à la Deutsche Reichsbahn-Gesell-
schaft (DRG).
10 machines s’en allèrent rejoindre le Mecklenburgische Frie-
drich-Franz-Eisenbahn (MFF) et 137 autres le Reichseisenbahn
Elsass-Lothringen. Linke-Hofmann livra 50 locomotives aux
Chemins de Fer Polonais jusqu’en 1922. En outre, on relève que
d’autres machines furent exportées, entre autres aux Chemins
de Fer de Bagdad, en Lituanie et en Roumanie. La série G 8.1
constituait une force dans le parc des machines de la Deutsche
Reichsbahn. Même après 1945, il restait encore plus de 1 000
locomotives en service utilisées tant en Allemagne de l’Ouest
qu’en Allemagne de l’Est.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system (Märklin AC, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
Bestandteile des Produktes und müssen deshalb aufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:55
• Mfx-TechnologiefürMobileStation/CentralStation.
NameabWerk:55 3830
• VeränderbareAnfahrverzögerung(ABV).
• VeränderbareBremsverzögerung(ABV).
• VeränderbareHöchstgeschwindigkeit.
• DiverseschaltbareFunktionen.
• VeränderbareLautstärkederGeräusche.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionen zur Verfügung.
• Rauchsatznachrüstbar-auchfürdenAnalogbetrieb.

7
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Gehört nicht zum Lieferumfang.

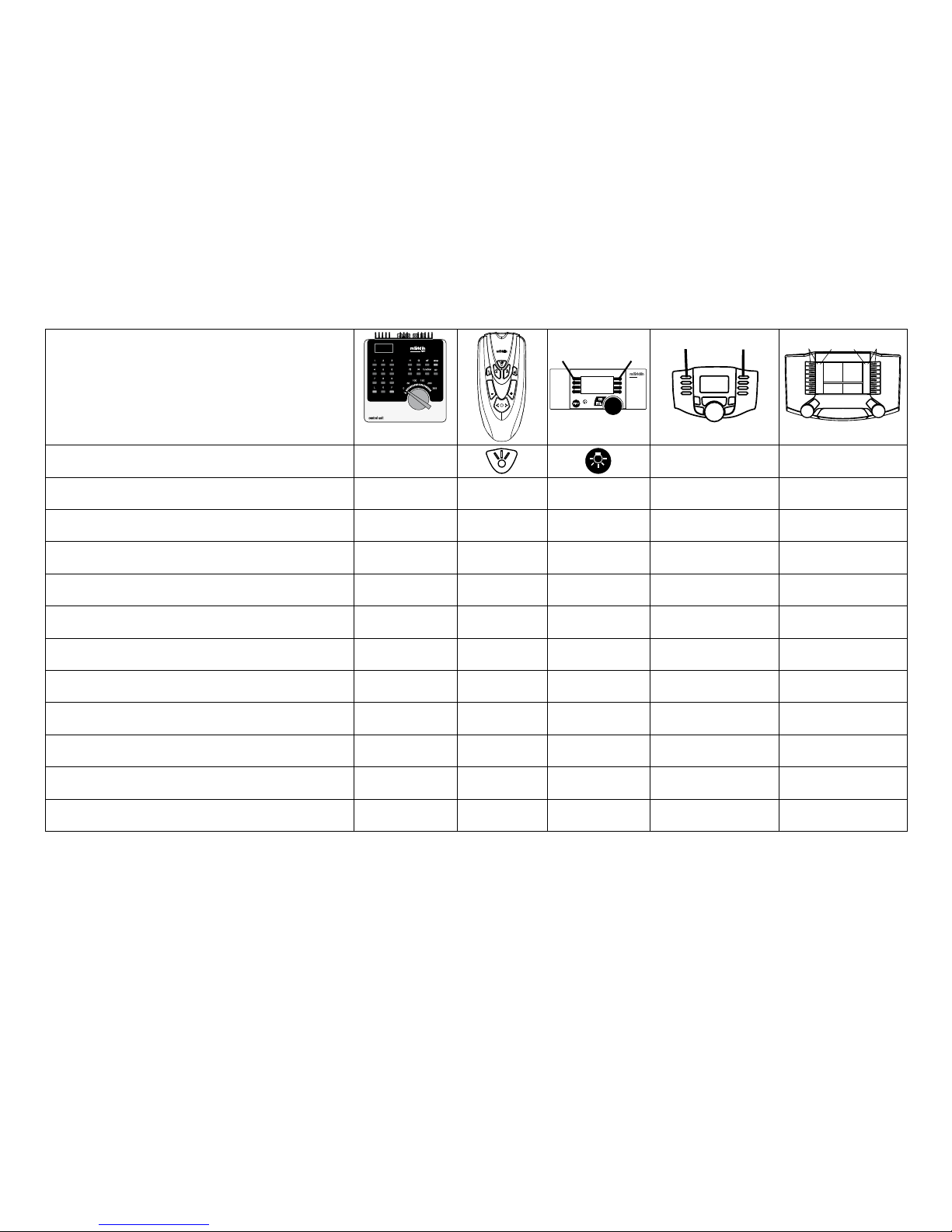

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Rauchgenerator ¹ f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Geräusch:Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch:Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — — Funktion 8 Funktion f5 Funktion f5
Geräusch:Luftpumpe — — Funktion 1 Funktion f6 Funktion f6
Geräusch:Rangierpff — — Funktion 5 Funktion f7 Funktion f7
Geräusch:Dampfablassen — — Funktion 6 Funktion f8 Funktion f8
Geräusch:Glocke — — — Funktion f9 Funktion f9
Geräusch:Kohleschaufeln — — — Funktion f10 Funktion f10
Geräusch:Schüttelrost — — — Funktion f11 Funktion f11

8
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:55
• MfxtechnologyfortheMobileStation/CentralStation.
Namesetatthefactory:55 3830
• AdjustableAccelerationdelay(ABV).
• AdjustableBrakingdelay(ABV).
• Adjustablemaximumspeed.
• Variouscontrollablefunctions.
• Volumecanbechangedforthesoundeffects.
• Settingthelocomotiveparameters(address,accelera-
tion/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Asmokegeneratorcanberetrottedtothelocomotive-
also for analog operation.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Useonlyswitchedmodepowersupplyunitsandtrans-
formers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinterfer-
ence with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

9
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Not included in delivery scope.
Controllable Functions
Headlights function/off Function f0 Function f0
Smoke generator ¹ f1 Function 1 Function 7 Function f1 Function f1
Soundeffect:Operatingsounds f2 Function 2 Function 3 Function f2 Function f2
Soundeffect:Locomotivewhistle f3 Function 3 Function 4 Function f3 Function f3
ABV, off f4 Function 4 Function 2 Function f4 Function f4
Soundeffect:Squealingbrakesoff — — Function 8 Function f5 Function f5
Soundeffect:Airpump — — Function 1 Function f6 Function f6
Soundeffect:Switchingwhistle — — Function 5 Function f7 Function f7
Soundeffect:Blowingoffsteam — — Function 6 Function f8 Function f8
Soundeffect:Bell — — — Function f9 Function f9
Soundeffect:Coalbeingshoveled — — — Function f10 Function f10
Soundeffect:Rockergrate — — — Function f11 Function f11

10
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avec
un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,à
de fortes variations de température ou à un taux d‘humi-
dité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:55
• TechnologiemfxpourMobileStation/CentralStation.
Nomencodéeenusine:55 3830
• Temporisationd’accélérationréglable(ABV).
• Temporisationdefreinageréglable(ABV).
• Vitessemaximaleréglable.
• Diversesfonctionscommutables.
• Volumedesbruitagesréglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
• Feuxdesignalisationavecinversionselonsensde
marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Installationultérieured’ungénérateurdefuméepossible
- également pour exploitation analogique.

11
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Ne fait pas partie de la fourniture.
Fonctions commutables
Fanal éclairage function/off Fonction f0 Fonction f0
Générateur de fumée ¹ f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruitage:Bruitd’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage:Sifetlocomotive f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — — Fonction 8 Fonction f5 Fonction f5
Bruitage:Compresseur — — Fonction 1 Fonction f6 Fonction f6
Bruitage:Sifetpourmanœuvre — — Fonction 5 Fonction f7 Fonction f7
Bruitage:Échappementdelavapeur — — Fonction 6 Fonction f8 Fonction f8
Bruitage:Cloche — — — Fonction f9 Fonction f9
Bruitage:Pelletageducharbon — — — Fonction f10 Fonction f10
Bruitage:Grilleàsecousses — — — Fonction f11 Fonction f11

12
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:55
• Mfx-technologievoorhetMobileStation/CentralStation.
Naamafdefabriek:55 3830
• Instelbareoptrekvertraging(ABV).
• Instelbareafremvertraging(ABV).
• Instelbaremaximumsnelheid.
• Diverseschakelbarefuncties.
• Volumevandegeluideninstelbaar.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Rookgeneratornadienintebouwen-ookvooranaloog
bedrijf.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

13
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Maakt geen deel uit van het leveringspakket.
Schakelbare functies
Frontsein function/off Functie f0 Functie f0
Rookgenerator ¹ f1 Functie 1 Functie 7 Functie f1 Functie f1
Geluid:bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid:locuit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid:piependeremmenuit — — Functie 8 Functie f5 Functie f5
Geluid:luchtpomp — — Functie 1 Functie f6 Functie f6
Geluid:rangeeruit — — Functie 5 Functie f7 Functie f7
Geluid:stoomafblazen — — Functie 6 Functie f8 Functie f8
Geluid:luidklok — — — Functie f9 Functie f9
Geluid:kolenscheppen — — — Functie f10 Functie f10
Geluid:schudrooster — — — Functie f11 Functie f11

14
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
descle una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotora
debensuprimirselasinterferenciasenlavíadeconexión
delaalimentación.Paraellodebeemplearseelset
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:55
• TecnologíamfxparalaMobileStation/CentralStation.
Nombredefábrica:55 3830
• Arranquelentovariable(ABV).
• Frenadolentovariable(ABV).
• Velocidadmáximavariable.
• Diversasfuncionesgobernables.
• Volumenvariabledelosruidos.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• Kitdehumoequipableposteriormente,inclusopara
funcionamientoenmodoanalógico.

15
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) No está incluido en el conjunto de piezas suministradas.
Funciones posibles
Señal de cabeza function/off Funciónf0 Funciónf0
Generador de humo ¹ f1 Función1 Función7 Funciónf1 Funciónf1
Ruido:ruidodeexplotación f2 Función2 Función3 Funciónf2 Funciónf2
Ruido del silbido de la locomotora f3 Función3 Función4 Funciónf3 Funciónf3
ABV, apagado f4 Función4 Función2 Funciónf4 Funciónf4
Ruido:Desconectarchirridodelosfrenos — — Función8 Funciónf5 Funciónf5
Ruido:Bombadeaire — — Función1 Funciónf6 Funciónf6
Ruido:Silbatodemaniobras — — Función5 Funciónf7 Funciónf7
Ruido:Purgarvapor — — Función6 Funciónf8 Funciónf8
Ruido:Campana ———Funciónf9 Funciónf9
Ruido:Cargarcarbónconpala ———Funciónf10 Funciónf10
Ruido:Parrillavibratoria ———Funciónf11 Funciónf11

16
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:55
• TecnologiaMfxperMobileStation/CentralStation.
Nomedifabbrica:55 3830
• Ritardodiavviamentomodicabile(ABV).
• Ritardodifrenaturamodicabile(ABV).
• Velocitàmassimamodicabile.
• Svariatefunzionalitàcommutabili.
• Intensitàsonoradeirumorimodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizione
solamente le funzioni di marcia e di commutazione dei
fanali.
• Apparatofumogenoequipaggiabileinseguito-ancheper
il funzionamento analogico.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconunsi-
stema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.
• Prestazionidigaranziaegaranziainconformitàall’acclu-
so certificato di garanzia.
• Smaltimento:www.maerklin.com/en/imprint.html

17
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Non incl. nella fornitura.
Funzioni commutabili
Segnale di testa function/off Funzione f0 Funzione f0
Apparato fumogeno ¹ f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumore:rumoridiesercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore:schiodalocomotiva f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV, spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore:stridoredeifreniescluso — — Funzione 8 Funzione f5 Funzione f5
Rumore:compressoredell’aria — — Funzione 1 Funzione f6 Funzione f6
Rumore:schiodimanovra — — Funzione 5 Funzione f7 Funzione f7
Rumore:scaricodelvapore — — Funzione 6 Funzione f8 Funzione f8
Rumore:campana — — — Funzione f9 Funzione f9
Rumore:spalaturadelcarbone — — — Funzione f10 Funzione f10
Rumore:grigliaascuotimento — — — Funzione f11 Funzione f11

18
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:55
• Mfx-teknologiförMobileStation/CentralStation.
Namnfråntillverkaren:55 3830
• Accelerationsfördröjningkanändras(ABV).
• Bromsfördröjningkanändras(ABV).
• Toppfartkanändras.
• Olikainställbarafunktioner.
• Ljudeffektermedinställbarljudstyrka.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Röksatskanmonterasiefterhand-ävenföranalogdrift.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

19
STOP mobile station
systems
15
f0 - f3 f4 - f7
f0 f8 f0f8
Digital/Systems
1) Ingår inte i leveransen.
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Röksats ¹ f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Ljud:Trakljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud:Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud:Bromsgnissel,från — — Funktion 8 Funktion f5 Funktion f5
Ljud:Luftpump — — Funktion 1 Funktion f6 Funktion f6
Ljud:Rangervissla — — Funktion 5 Funktion f7 Funktion f7
Ljud:Ångasläppsut — — Funktion 6 Funktion f8 Funktion f8
Ljud:Lokklocka — — — Funktion f9 Funktion f9
Ljud:Kolskyfas — — — Funktion f10 Funktion f10
Ljud:Rosterskakas — — — Funktion f11 Funktion f11

20
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:55
• Mfx-teknologitilMobileStation/CentralStation.
Navnabfabrik:55 3830
• Indstilleligkørselsforsinkelse(ABV).
• Indstilleligbremseforsinkelse(ABV).
• Indstilleligmaksimalhastighed.
• Diversestyrbarefunktioner.
• Indstilleliglydstyrkeaflydene.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• Røggeneratorkaneftermonteres–ogsåtilanalogdrift.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
til Deres Märklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
