Mennekes AMTRON Compact 2.0 7,4 Specification sheet

AMTRON®
Betriebs- und Installationsanleitung DEUTSCH
Operating and installation manual ENGLISH
Manual de instrucciones y de instalación ESPAÑOL
Manuel d’utilisation et d’installation FRANÇAIS
Istruzioni per l'uso e per l'installazione ITALIANO
Manual de instruções e de instalação PORTUGUÊS
Gebruiks- en installatiehandleiding NEDERLANDS
Brugs- og installationsanvisning DANSK
Bruks- och installationsanvisning SVENSKA
Käyttö- ja asennusohje SUOMI
Bruks- og installasjonsanvisning NORSK
Οδηγίες χρήσης και εγκατάστασης ΕΛΛΗΝΙΚΆ
Használati és telepítési utasítás MAGYAR
Instrukcja obsługi i instalacji POLSKI
Návod kobsluze ainstalaci ČEŠTINA
Navodila za uporabo in namestitev SLOVENŠČINA
Naudojimo ir įrengimo instrukcija LIETUVIŠKAI
İşletim ve kurulum kılavuzu TÜRKÇE
Compact 2.0 7,4

1
Inhaltsverzeichnis
1 Zu diesem Dokument.................................. 2
1.1 Homepage.......................................................... 2
1.2 Kontakt................................................................. 2
1.3 Warnhinweise .................................................... 2
1.4 Verwendete Symbolik ..................................... 2
2 Zu Ihrer Sicherheit....................................... 4
2.1 Zielgruppen........................................................ 4
2.2 Bestimmungsgemäße Verwendung............ 4
2.3 Bestimmungswidrige Verwendung.............. 4
2.4 Grundlegende Sicherheitshinweise............. 5
2.5 Sicherheitsaufkleber ........................................ 5
3 Produktbeschreibung ................................. 7
3.1 Wesentliche Ausstattungsmerkmale ........... 7
3.2 Typenschild ........................................................ 7
3.3 Lieferumfang ...................................................... 8
3.4 Produktaufbau ................................................... 8
3.5 LED-Infofeld........................................................ 9
4 Technische Daten........................................ 11
5 Installation.................................................... 13
5.1 Standort auswählen ......................................... 13
5.1.1 Zulässige Umgebungsbedingungen ........... 13
5.2 Vorarbeiten am Standort ................................ 13
5.2.1 Vorgelagerte Elektroinstallation ................... 13
5.2.2 Schutzeinrichtungen ........................................ 14
5.3 Produkt transportieren .................................... 15
5.4 Produkt öffnen ................................................... 15

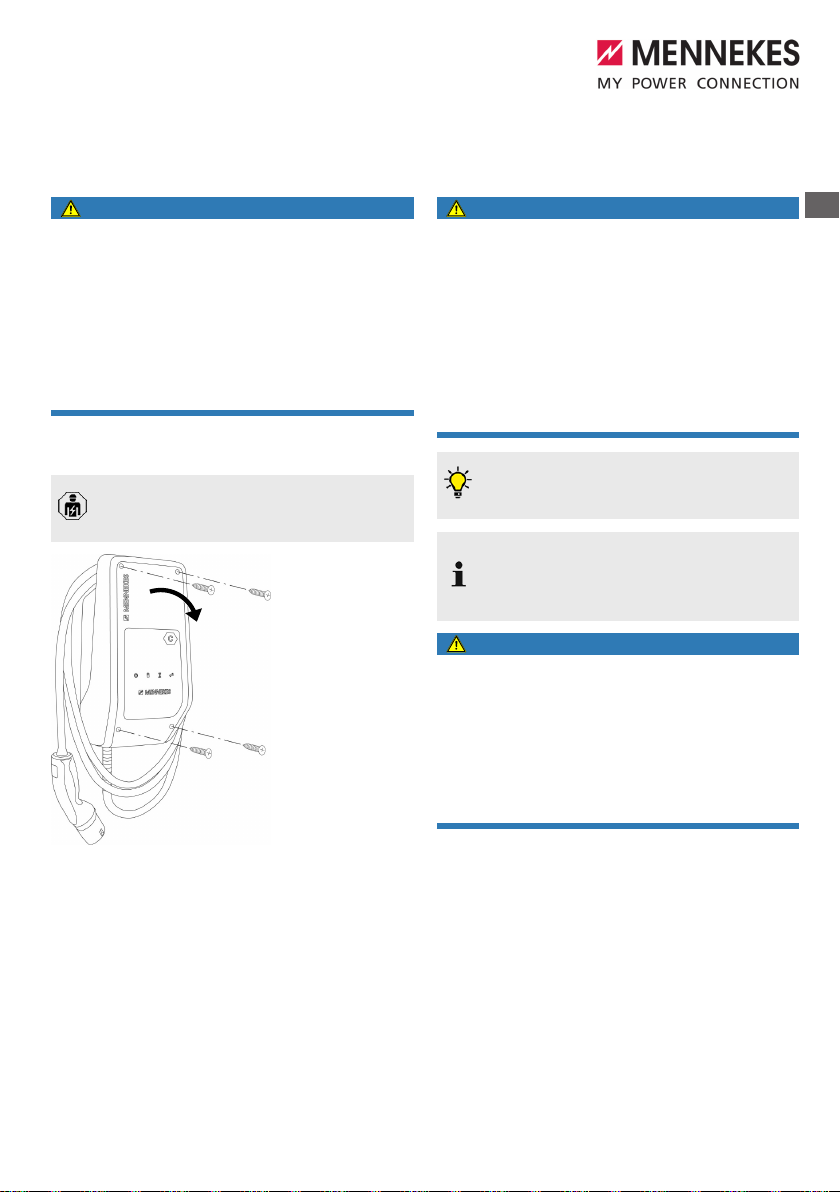

5.5 Produkt an der Wand montieren .................. 15
5.6 Elektrischer Anschluss..................................... 16
5.6.1 Netzformen......................................................... 16
5.6.2 Spannungsversorgung.................................... 17
5.6.3 Arbeitsstromauslöser....................................... 17
6 Inbetriebnahme ........................................... 18

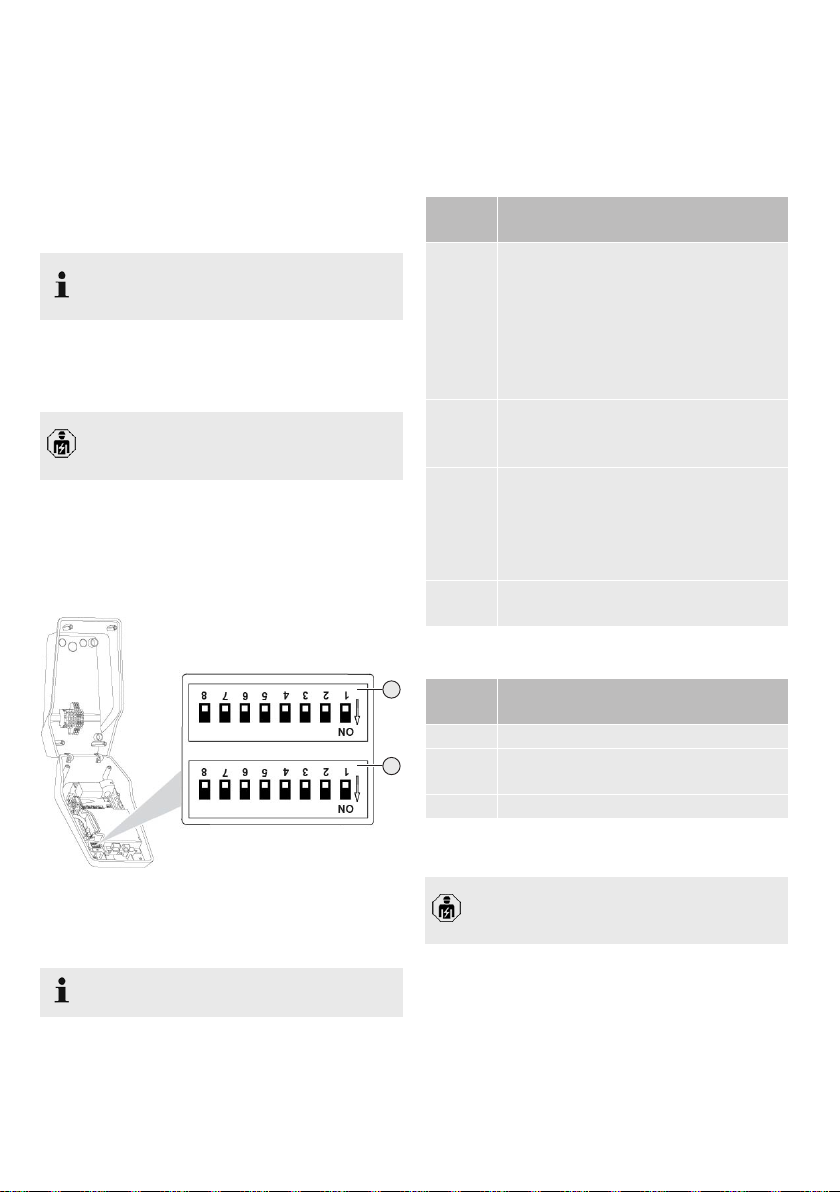

6.1 Basiseinstellungen über DIP-Schalter......... 18
6.1.1 Produkt konfigurieren...................................... 18
6.1.2 Maximalen Ladestrom einstellen.................. 18
6.1.3 Schieflastbegrenzung einstellen .................. 19
6.2 Use cases............................................................ 19
6.2.1 Downgrade......................................................... 19
6.2.2 Autorisierung durch den Freigabe-Ein-
gang ..................................................................... 20
6.3 Produkt einschalten ......................................... 21
6.4 Produkt prüfen................................................... 21
6.5 Beschreibung des Konfigurationstools....... 21
6.6 Produkt schließen............................................. 22
7 Bedienung .................................................... 23
7.1 Autorisieren ........................................................ 23
7.2 Fahrzeug laden.................................................. 23
8 Instandhaltung............................................. 24
8.1 Wartung ............................................................... 24
8.2 Reinigung ............................................................ 25
8.3 Firmware-Update .............................................. 25
9 Störungsbehebung ..................................... 26
9.1 Ersatzteile............................................................ 26
10 Außerbetriebnahme.................................... 27
10.1 Lagerung ............................................................. 27
10.2 Entsorgung.......................................................... 27
DE

2
1 Zu diesem Dokument
Die Ladestation wird im Folgenden „Produkt“ ge-
nannt. Dieses Dokument ist für folgende Produkt-
variante(n) gültig:
nAMTRON® Compact 2.0 7,4
Firmware-Version des Produkts: 1.5
Dieses Dokument beinhaltet Informationen für die
Elektrofachkraft und den Betreiber. Dieses Doku-
ment enthält u. a. wichtige Hinweise zur Installation
und zum ordnungsgemäßen Gebrauch des Pro-
dukts.
Copyright ©2023 MENNEKES Elektrotechnik GmbH
& Co. KG
1.1 Homepage
Deutschland: www.mennekes.de/emobility
Österreich: www.mennekes.at/emobility
Schweiz: www.mennekes.ch/emobility
1.2 Kontakt
Nutzen Sie für einen direkten Kontakt zu
MENNEKES das Formular unter „Kontakt“ auf unse-
rer Homepage.
1„1.1 Homepage“ [}2]
1.3 Warnhinweise
Warnung vor Personenschäden
GEFAHR
Der Warnhinweis kennzeichnet eine unmittelbare
Gefahr, die zum Tod oder schweren Verletzungen
führt.
WARNUNG
Der Warnhinweis kennzeichnet eine gefährliche Si-
tuation, die zum Tod oder schweren Verletzungen
führen kann.
VORSICHT
Der Warnhinweis kennzeichnet eine gefährliche Si-
tuation, die zu leichten Verletzungen führen kann.
Warnung vor Sachschäden
ACHTUNG
Der Warnhinweis kennzeichnet eine Situation, die
zu Sachschäden führen kann.
1.4 Verwendete Symbolik
Das Symbol kennzeichnet Tätigkeiten, die
nur von einer Elektrofachkraft durchgeführt
werden dürfen.
Das Symbol kennzeichnet einen wichtigen
Hinweis.
Das Symbol kennzeichnet eine zusätzliche,
nützliche Information.
üDas Symbol kennzeichnet eine Voraussetzung.
uDas Symbol kennzeichnet eine Handlungs-
aufforderung.
ðDas Symbol kennzeichnet ein Ergebnis.
nDas Symbol kennzeichnet eine Aufzählung.

3
1Das Symbol verweist auf ein anderes Dokument
oder auf eine andere Textstelle in diesem Doku-
ment. DE

4
2 Zu Ihrer Sicherheit
2.1 Zielgruppen
Dieses Dokument beinhaltet Informationen für die
Elektrofachkraft und den Betreiber. Für bestimmte
Tätigkeiten sind Kenntnisse der Elektrotechnik er-
forderlich. Diese Tätigkeiten dürfen nur von einer
Elektrofachkraft durchgeführt werden und sind mit
dem Symbol Elektrofachkraft gekennzeichnet.
1„1.4 Verwendete Symbolik“ [}2]
Betreiber
Der Betreiber ist für die bestimmungsgemäße Ver-
wendung und den sicheren Gebrauch des Produkts
verantwortlich. Dazu gehört auch die Unterweisung
von Personen, die das Produkt verwenden. Der Be-
treiber ist dafür verantwortlich, dass Tätigkeiten, die
Fachkenntnisse erfordern, von einer entsprechen-
den Fachkraft ausgeführt werden.
Elektrofachkraft
Elektrofachkraft ist, wer aufgrund seiner fachlichen
Ausbildung, Kenntnisse und Erfahrungen sowie
Kenntnis der einschlägigen Bestimmungen die ihm
übertragenen Tätigkeiten beurteilen und mögliche
Gefahren erkennen kann.
2.2 Bestimmungsgemäße Verwendung
Das Produkt ist für den Einsatz im privaten Bereich
vorgesehen.
Das Produkt ist ausschließlich zum Aufladen von
Elektro- und Hybridfahrzeugen, folgend „Fahrzeug“
genannt, vorgesehen.
nLadung nach Mode 3 gemäß IEC61851 für Fahr-
zeuge mit nicht-gasenden Batterien.
nSteckvorrichtungen gemäß IEC62196.
Fahrzeuge mit gasenden Batterien können nicht
geladen werden.
Das Produkt ist ausschließlich für die ortsfeste
Wandmontage oder Montage an einem Stand-
system von MENNEKES (z.B. Standfuß) im Innen-
und Außenbereich vorgesehen.
In einigen Ländern gibt es die Vorschrift, dass ein
mechanisches Schaltelement den Ladepunkt vom
Netz trennt, falls ein Lastkontakt des Produkts ver-
schweißt ist (welding detection). Die Vorschrift kann
z.B. durch einen Arbeitsstromauslöser umgesetzt
werden.
Das Produkt darf nur unter Berücksichtigung aller
internationalen und nationalen Vorschriften betrie-
ben werden. Zu beachten sind unter anderem fol-
gende internationale Vorschriften bzw. die jeweili-
ge nationale Umsetzung:
nIEC61851-1
nIEC62196-1
nIEC60364-7-722
nIEC61439-7
Das Produkt erfüllt im Auslieferungszustand die eu-
ropäischen normativen Mindestanforderungen zur
Ladepunktkennzeichnung nach EN17186. In eini-
gen Ländern gibt es zusätzliche, nationale Anforde-
rungen, die ebenfalls beachtet werden müssen.
Dieses Dokument und alle zusätzlichen Dokumente
zu diesem Produkt lesen, beachten, aufbewahren
und ggf. an den nachfolgenden Betreiber weiterge-
ben.
2.3 Bestimmungswidrige Verwendung
Der Gebrauch des Produkts ist nur bei bestim-
mungsgemäßer Verwendung sicher. Jede andere
Verwendung sowie Veränderungen an dem Pro-
dukt sind bestimmungswidrig und nicht zulässig.
Für alle Personen- und Sachschäden, die aufgrund
bestimmungswidriger Verwendung entstehen, sind
der Betreiber, die Elektrofachkraft oder der Anwen-

5
der verantwortlich. MENNEKES Elektrotechnik
GmbH & Co. KG übernimmt keine Haftung für Fol-
gen aus bestimmungswidriger Verwendung.
2.4 Grundlegende Sicherheitshinweise
Kenntnisse der Elektrotechnik
Für bestimmte Tätigkeiten sind Kenntnisse der
Elektrotechnik erforderlich. Diese Tätigkeiten dür-
fen nur von einer Elektrofachkraft durchgeführt wer-
den und sind mit dem Symbol „Elektrofachkraft“ ge-
kennzeichnet
1„1.4 Verwendete Symbolik“ [}2]
Werden Tätigkeiten, die Kenntnisse der Elektro-
technik erfordern, von elektrotechnischen Laien
durchgeführt, können Personen schwer verletzt
oder getötet werden.
uTätigkeiten, die Kenntnisse der Elektrotechnik
erfordern, nur von einer Elektrofachkraft durch-
führen lassen.
uSymbol „Elektrofachkraft“ in diesem Dokument
beachten.
Beschädigtes Produkt nicht verwenden
Bei Verwendung eines beschädigten Produkts,
können Personen schwer verletzt oder getötet wer-
den.
uBeschädigtes Produkt nicht verwenden.
uBeschädigtes Produkt kennzeichnen, sodass
dieses nicht von anderen Personen verwendet
wird.
uSchäden unverzüglich durch eine Elektro-
fachkraft beseitigen lassen.
uProdukt ggf. außer Betrieb nehmen lassen.
Wartung sachgemäß durchführen
Eine unsachgemäße Wartung kann die Betriebs-
sicherheit des Produkts beeinträchtigen. Dadurch
können Personen schwer verletzt oder getötet wer-
den.
uWartung sachgemäß durchführen.
1„8.1 Wartung“ [}24]
Aufsichtspflicht beachten
Personen, die mögliche Gefahren nicht oder nur
bedingt einschätzen können, und Tiere stellen eine
Gefahr für sich und für andere dar.
uGefährdete Personen, z.B. Kinder, vom Produkt
fernhalten.
uTiere vom Produkt fernhalten.
Ladekabel ordnungsgemäß verwenden
Durch einen unsachgemäßen Umgang mit dem
Ladekabel können Gefahren wie elektrischer
Schlag, Kurzschluss oder Brand entstehen.
uLasten und Stöße vermeiden.
uLadekabel nicht über scharfe Kanten ziehen.
uLadekabel nicht verknoten und Knicke vermei-
den.
uKeine Adapterstecker oder Verlängerungskabel
verwenden.
uLadekabel nicht unter Zugspannung setzen.
uLadekabel am Ladestecker aus der Lade-
steckdose ziehen.
uNach Gebrauch des Ladekabels die Schutz-
kappe auf den Ladestecker stecken.
2.5 Sicherheitsaufkleber
An einigen Komponenten des Produkts sind
Sicherheitsaufkleber angebracht, die vor Gefahren-
situationen warnen. Werden die Sicherheits-
aufkleber nicht beachtet, kann es zu schweren Ver-
letzungen und zum Tod kommen.
Sicherheits-
aufkleber
Bedeutung
Gefahr vor elektrischer Spannung.
uVor Arbeiten am Produkt die
Spannungsfreiheit sicher-
stellen.
Gefahr bei Nichtbeachtung der zu-
gehörigen Dokumente.
uVor Arbeiten am Produkt die
zugehörigen Dokumente lesen.
DE

6
uSicherheitsaufkleber beachten.
uSicherheitsaufkleber lesbar halten.
uBeschädigte oder unkenntlich gewordene
Sicherheitsaufkleber austauschen.
uIst ein Austausch eines Bauteils, auf dem ein
Sicherheitsaufkleber angebracht ist, notwendig,
muss sichergestellt werden, dass der
Sicherheitsaufkleber auch auf dem neuen Bau-
teil angebracht ist. Ggf. muss der Sicherheits-
aufkleber nachträglich angebracht werden.

7
3 Produktbeschreibung
3.1 Wesentliche Ausstattungsmerkmale
Allgemein
nLadung nach Mode3 gemäß IEC61851
nSteckvorrichtung gemäß IEC62196
nMax. Ladeleistung: 7,4 kW
nAnschluss: einphasig
nMax. Ladeleistung konfigurierbar durch Elektro-
fachkraft
nStatusinformationen per LED-Infofeld
nSleep-Modus für einen reduzierten Standby-
Verbrauch (ca. 1W)
nFest angeschlossenes Ladekabel Typ2 (7,5m)
nIntegrierte Kabelaufhängung
nGehäuse aus AMELAN®
Möglichkeiten zur Autorisierung
nAutostart (ohne Autorisierung)
nÜber einen externen Schaltkontakt (Freigabe-
Eingang)
Möglichkeiten zum lokalen Lastmanagement
nReduzierung des Ladestroms über einen exter-
nen Schaltkontakt (Downgrade-Eingang)
nReduzierung des Ladestroms bei ungleichmäßi-
ger Phasenbelastung (Schieflastbegrenzung)
Integrierte Schutzeinrichtungen
nKein integrierter Fehlerstromschutzschalter
nKein integrierter Leitungsschutzschalter
nDC-Fehlerstromüberwachung>6mA nach
IEC62955
nSchaltausgang für die Ansteuerung eines exter-
nen Arbeitsstromauslösers, um im Fehlerfall
(verschweißter Lastkontakt, welding detection)
den Ladepunkt vom Netz zu trennen
3.2 Typenschild
Auf dem Typenschild befinden sich alle wichtigen
Produktdaten.
Typ.SN: xxxxxxx.xxxxxx
xxxxxx
InA: xx A xP+N+
Un: xxx V ~ IPxx
fn: xx Hz XXXXX
EN xxx
D-57399 Kirchhundem
1
2
3
4
5
6
7
8
9
10
11
Abb.1: Typenschild (Muster)
1 Hersteller
2 Typnummer.Seriennummer
3 Typbezeichnung
4 Nennstrom
5 Nennspannung
6 Nennfrequenz
7 Standard
8 Barcode
9 Polzahl
10 Schutzart
11 Verwendung
DE

8
3.3 Lieferumfang
1
4
5
2
3
Abb.2: Lieferumfang
1 Produkt
2 Beutel mit Befestigungsmaterial (Schrauben,
Dübel, Verschlussstopfen)
3 6 x Membraneinführungen
4 Betriebs- und Installationsanleitung
5 Zusätzliche Dokumente:
nBeiblatt „DIP-Schalter“
nBohrschablone
nStromlaufplan
nPrüfzertifikat
3.4 Produktaufbau
Außenansicht
1
2
3
5
4
Abb.3: Außenansicht
1 Gehäuseoberteil
2 Ladepunktkennzeichnung nach EN17186
3 LED-Infofeld
4 Gehäuseunterteil
5 Ladekabel

9
Innenansicht
1
2
3
4
6
5
Abb.4: Innenansicht
1 Kabeleinführungen*
2 Klemmen
n1 und 2: Freigabe-Eingang
n3 und 4: Downgrade-Eingang
n5 und 6: Schaltausgang externer Ar-
beitsstromauslöser
3 MCU (MENNEKES Control Unit, Steuergerät)
4 DIP-Schalter
5 Anschluss für das MENNEKES Konfigurations-
kabel
6 Anschlussklemmen für Spannungsversorgung
*Weitere Kabeleinführungen sind auf der Oberseite
und der Unterseite angebracht.
3.5 LED-Infofeld
Das LED-Infofeld zeigt den Betriebszustand (z.B.
Standby, Störung) des Produkts an.
Standby
Symbol Bedeutung
leuchtet Das Produkt ist betriebsbereit. Es ist
kein Fahrzeug mit dem Produkt verbun-
den.
blinkt
langsam
Es sind nicht alle Voraussetzungen für
eine Ladung erfüllt, z.B.
nDie Autorisierung ist erfolgt. Es ist
kein Fahrzeug mit dem Produkt ver-
bunden.
nEs ist ein Fahrzeug mit dem Produkt
verbunden. Es gibt einen Grund, der
den Ladevorgang verhindert oder
pausiert, z.B.
nDowngrade-Eingang ist auf 0A
konfiguriert und aktuell aktiv.
nGrenzwert für Schieflast wurde
überschritten.
nBetriebstemperatur wurde über-
schritten.
blinkt
schnell
Es ist ein Fahrzeug mit dem Produkt
verbunden. Die Autorisierung ist nicht
erfolgt.
Farbe des Symbols: blau oder grün (in Abhängig-
keit von der Konfiguration)
Im Betriebszustand „Standby“ kann das Produkt
nach 10Minuten in den Sleep-Modus wechseln, um
den Eigenverbrauch zu reduzieren. Der Sleep-Mo-
dus ist konfigurierbar und im Auslieferungszustand
aktiviert. Durch Einstecken des Ladekabels oder
durch eine Autorisierung wird der Sleep-Modus be-
endet. Im Sleep-Modus leuchtet kein Symbol auf
dem LED-Infofeld.
DE

10
Ladung
Symbol Bedeutung
leuchtet Der Ladevorgang läuft.
blinkt
langsam
Die Betriebstemperatur ist sehr hoch.
Der Ladevorgang läuft. Der Ladestrom
wird reduziert, um ein Überhitzen und
Pausieren des Ladevorgangs zu ver-
meiden.
pulsiert Es sind alle Voraussetzungen für das
Laden eines Fahrzeugs erfüllt. Der
Ladevorgang pausiert aufgrund einer
Fahrzeugrückmeldung oder wurde vom
Fahrzeug beendet.
Farbe des Symbols: blau oder grün (in Abhängig-
keit von der Konfiguration)
Wartezeit
Die LED „Wartezeit“ hat für dieses Produkt keine
Funktion.
Störung
Symbol Bedeutung
leuchtet Es liegt eine Störung vor, die einen
Ladevorgang des Fahrzeugs verhin-
dert. Die Störung kann ausschließlich
von einer Elektrofachkraft behoben
werden.
blinkt Es liegt eine Störung vor, die einen
Ladevorgang des Fahrzeugs verhindert
(z.B. Fehler beim Ladevorgang, Unter-/
Überspannung).
1„9 Störungsbehebung“ [}26]
Farbe des Symbols: rot

11
4 Technische Daten
AMTRON® Compact 2.0 7,4
Max. Ladeleistung [kW] 7,4
Anschluss einphasig
Nennstrom InA[A] 32
Bemessungsstrom eines Ladepunkts Mode3 InC[A] 32
NennspannungUN[V] AC±10% 230
NennfrequenzfN[Hz] 50
Max. Vorsicherung[A] 40 *
BemessungsisolationsspannungUi[V] 500
BemessungsstoßspannungsfestigkeitUimp[kV] 4
Bedingter BemessungskurzschlussstromIcc[kA] 1,8
Bemessungsbelastungsfaktor RDF 1
System nach Art der Erdverbindung TN / TT (IT unter bestimmten Voraussetzun-
gen)
EMV-Einteilung A+B
Schutzklasse I
Schutzart IP 44
Überspannungskategorie III
Schlagfestigkeit IK10
Verschmutzungsgrad 3
Aufstellung Freiluft oder Innenraum
Ortsfest/ Ortsveränderlich Ortsfest
Verwendung (gemäß IEC61439-7) AEVCS
Äußere Bauform Wandmontage
Maße HxBxT[mm] 360,5 x 206,9 x 145,6
Gewicht[kg] 5,1
Standard IEC 61851, IEC 61439-7
* Zur Auslegung der max. Vorsicherung müssen die am Installationsort geltenden Vorschriften beachtet
werden.
Die konkreten Normenstände, nach denen das Produkt geprüft wurde, finden Sie in der Konformitäts-
erklärung des Produkts. Die Konformitätserklärung finden Sie auf unserer Homepage im Download-Be-
reich des ausgewählten Produkts.
DE

12
Klemmleiste Versorgungsleitung
Anzahl der Anschlussklemmen 3
Leiterwerkstoff Kupfer
Min. Max.
Klemmbereich [mm²] starr 0,2 10
flexibel 0,2 10
mit Aderendhülse 0,2 6
Anzugsdrehmoment [Nm] 0,8 1,6
Anschlussklemmen Freigabe-Eingang
Anzahl der Anschlussklemmen 2
Ausführung des externen Schaltkontakts Potentialfrei (NO)
Min. Max.
Klemmbereich [mm²] starr 0,5 4
flexibel 0,5 4
mit Aderendhülsen 0,5 2,5
Anzugsdrehmoment [Nm] 0,8 1,6
Anschlussklemmen Downgrade-Eingang
Anzahl der Anschlussklemmen 2
Ausführung des externen Schaltkontakts Potentialfrei (NC oder NO)
Min. Max.
Klemmbereich [mm²] starr 0,5 4
flexibel 0,5 4
mit Aderendhülsen 0,5 2,5
Anzugsdrehmoment [Nm] - -
Anschlussklemmen Schaltausgang für Arbeitsstromauslöser
Anzahl der Anschlussklemmen 2
Max. Schaltspannung [V] AC 230
Max. Schaltspannung [V] DC 24
Max. Schaltstrom [A] 1
Min. Max.
Klemmbereich [mm²] starr 0,5 4
flexibel 0,5 4
mit Aderendhülsen 0,5 2,5
Anzugsdrehmoment [Nm] - -

13
5 Installation
5.1 Standort auswählen
Voraussetzung(en):
üTechnische Daten und Netzdaten stimmen
überein.
1„4 Technische Daten“ [}11]
üZulässige Umgebungsbedingungen werden
eingehalten.
üProdukt und Ladestellplatz befinden sich, in Ab-
hängigkeit von der Länge des verwendeten
Ladekabels, in ausreichender Nähe zueinan-
der.
üFolgende Mindestabstände zu anderen Objek-
ten (z.B. Wände) werden eingehalten:
nAbstand nach links und rechts: 300mm
nAbstand nach oben: 300mm
5.1.1 Zulässige Umgebungsbedingungen
GEFAHR
Explosions- und Brandgefahr
Wird das Produkt in explosionsgefährdeten Berei-
chen (EX-Bereich) betrieben, können sich explosive
Stoffe durch Funkenbildung von Bauteilen des Pro-
dukts entzünden. Es besteht Explosions- und
Brandgefahr.
uProdukt nicht in explosionsgefährdeten Berei-
chen (z.B. Gastankstellen) verwenden.
ACHTUNG
Sachschaden durch ungeeignete Umgebungs-
bedingungen
Ungeeignete Umgebungsbedingungen können das
Produkt beschädigen.
uProdukt vor direktem Wasserstrahl schützen.
uDirekte Sonneneinstrahlung vermeiden.
uAuf ausreichende Belüftung des Produkts ach-
ten. Mindestabstände einhalten.
uProdukt von Hitzequellen fernhalten.
uStarke Temperaturschwankungen vermeiden.
Zulässige Umgebungsbedingungen
Min. Max.
Umgebungstemperatur [°C] -30 +50
Durchschnittstemperatur in 24
Stunden [°C]
+35
Höhenlage [m ü. NN] 2.000
Relative Luftfeuchte (nicht kon-
densierend) [%]
95
5.2 Vorarbeiten am Standort
5.2.1 Vorgelagerte Elektroinstallation
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
GEFAHR
Brandgefahr durch Überlastung
Bei ungeeigneter Auslegung der vorgelagerten
Elektroinstallation (z.B. Versorgungsleitung) be-
steht Brandgefahr.
uVorgelagerte Elektroinstallation entsprechend
der geltenden normativen Anforderungen, der
technischen Daten des Produkts und der Konfi-
guration des Produkts auslegen.
1„4 Technische Daten“ [}11]
DE

14
Bei der Auslegung der Versorgungsleitung
(Querschnitt und Leitungstyp) unbedingt die
folgenden örtlichen Gegebenheiten beach-
ten:
nVerlegeart
nLeitungslänge
uVersorgungsleitung und ggf. Steuer-/ Daten-
leitung an den gewünschten Standort verlegen.
Möglichkeiten der Montage
nAn einer Wand
nAn dem Standfuß von MENNEKES
Wandmontage:
Die Position der Versorgungsleitung muss anhand
der mitgelieferten Bohrschablone oder anhand der
Abbildung „Bohrmaße [mm]“ vorgesehen werden.
1„5.5 Produkt an der Wand montieren“ [}15]
Montage an einem Standfuß:
Dieser ist bei MENNEKES als Zubehör erhältlich.
1Siehe Installationsanleitung vom Standfuß
5.2.2 Schutzeinrichtungen
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Die folgenden Bedingungen müssen bei der Instal-
lation der Schutzeinrichtungen in der vorgelagerten
Elektroinstallation erfüllt werden:
Fehlerstromschutzschalter
nNationale Vorschriften müssen beachtet
werden (z.B. IEC60364‑7‑722 (in
Deutschland DINVDE0100‑722)).
nIm Produkt ist ein Differenzstromsensor
zur DC-Fehlerstromüberwachung>6mA
nach IEC62955 integriert.
nDas Produkt muss mit einem Fehler-
stromschutzschalter geschützt werden.
Der Fehlerstromschutzschalter muss min-
destens vom TypA sein.
nEs dürfen keine weiteren Stromkreise an
dem Fehlerstromschutzschalter ange-
schlossen werden.
Sicherung der Versorgungsleitung (z.B.
Leitungsschutzschalter, NH-Sicherung)
nNationale Vorschriften müssen beachtet
werden (z.B. IEC60364‑7‑722 (in
Deutschland DINVDE0100‑722)).
nDie Sicherung für die Versorgungsleitung
muss u.a. unter Beachtung des Typen-
schilds, der gewünschten Ladeleistung
und der Versorgungsleitung (Leitungs-
länge, Querschnitt, Anzahl der Außenlei-
ter, Selektivität) zum Produkt ausgelegt
werden.
nDer Nennstrom der Sicherung für die
Versorgungsleitung darf maximal 40A
betragen (mit C-Charakteristik).
Arbeitsstromauslöser
uPrüfen, ob ein Arbeitsstromauslöser in dem Ver-
wenderland gesetzlich vorgeschrieben ist.
1„2.2 Bestimmungsgemäße Verwendung“ [}4]
nDer Arbeitsstromauslöser muss neben
dem Leitungsschutzschalter positioniert
sein.
nDer Arbeitsstromauslöser und der
Leitungsschutzschalter müssen kompati-
bel zueinander sein.

15
5.3 Produkt transportieren
ACHTUNG
Sachschaden durch unsachgemäßen Transport
Kollisionen und Stöße können das Produkt beschä-
digen.
uKollisionen und Stöße vermeiden.
uProdukt bis zum Aufstellort eingepackt trans-
portieren.
uEine weiche Unterlage zum Abstellen des Pro-
dukts verwenden.
5.4 Produkt öffnen
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Abb.5: Produkt öffnen
Im Auslieferungszustand ist das Gehäuseoberteil
nicht verschraubt. Die Schrauben sind im Lieferum-
fang enthalten.
uSchrauben ggf. lösen.
uGehäuseoberteil nach unten klappen.
5.5 Produkt an der Wand montieren
ACHTUNG
Sachschaden durch unebene Oberfläche
Durch die Montage an einer unebenen Oberfläche
kann sich das Gehäuse verziehen, sodass die
Schutzart nicht mehr gewährleistet ist. Es kann zu
Folgeschäden an Elektronikkomponenten kommen.
uProdukt nur an einer ebenen Oberfläche mon-
tieren.
uUnebene Oberflächen ggf. mit geeigneten
Maßnahmen ausgleichen.
MENNEKES empfiehlt die Montage in einer
ergonomisch sinnvollen Höhe in Abhängig-
keit von der Körpergröße.
Das mitgelieferte Befestigungsmaterial
(Schrauben, Dübel) ist ausschließlich für ei-
ne Montage auf Beton-, Ziegel- und
Holzwänden geeignet.
ACHTUNG
Sachschaden durch Bohrstaub
Wenn Bohrstaub in das Produkt gelangt, kann es zu
Folgeschäden an Elektronikkomponenten kommen.
uDarauf achten, dass kein Bohrstaub in das Pro-
dukt gelangt.
uDas Produkt nicht als Bohrschablone verwen-
den und nicht durch das Produkt bohren.
uDie Bohrlöcher mithilfe der Bohrschablone (im
Lieferumfang enthalten) erstellen oder die Bohr-
löcher zuerst mithilfe der Abbildung „Bohr-
maße[mm]“ anzeichnen und dann erstellen. Der
Durchmesser der Bohrlöcher ist abhängig von
dem gewählten Befestigungsmaterial.
DE

16
Abb.6: Bohrmaße [mm]
uBenötigte Kabeleinführung an der Sollbruch-
stelle mit geeignetem Werkzeug herausbre-
chen.
uPassende Membraneinführung (im Lieferumfang
enthalten) in die jeweilige Kabeleinführung ste-
cken.
Kabeleinführung Passende Membran-
einführung
Oberseite und Unter-
seite
Membraneinführung mit
Zugentlastung
Rückseite Membraneinführung
ohne Zugentlastung
uVersorgungsleitung und ggf. Steuer-/ Daten-
leitung durch jeweils eine Kabeleinführung in
das Produkt einführen.
Innerhalb des Produkts werden ca. 30cm
Versorgungsleitung benötigt.
uProdukt unter der Verwendung von Dübeln und
Schrauben an der Wand montieren. Anzugs-
drehmoment in Abhängigkeit vom Baustoff der
Wand wählen.
uProdukt auf feste und sichere Befestigung prü-
fen.
Verschlussstopfen
1
Abb.7: Verschlussstopfen
uBefestigungsschrauben mit den Verschluss-
stopfen(1) (im Lieferumfang enthalten) abde-
cken.
ACHTUNG
Sachschaden durch fehlende Verschlussstopfen
Werden die Befestigungsschrauben nicht oder nur
unzureichend mit den Verschlussstopfen abge-
deckt, ist die angegebene Schutzart nicht mehr ge-
währleistet. Es kann zu Folgeschäden an den Elek-
tronikkomponenten kommen.
uBefestigungsschrauben mit den Verschluss-
stopfen abdecken.
5.6 Elektrischer Anschluss
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
5.6.1 Netzformen
Das Produkt darf in einem TN/ TTNetz ange-
schlossen werden.
Das Produkt darf nur unter folgenden Vorausset-
zungen in einem ITNetz angeschlossen werden:

17
üDer Anschluss in einem 230/ 400V IT Netz ist
nicht erlaubt.
üDer Anschluss in einem IT Netz mit 230V Au-
ßenleiterspannung über einen Fehlerstrom-
schutzschalter ist unter der Voraussetzung zu-
lässig, dass im Fall des ersten Fehlers die maxi-
male Berührungsspannung 50VAC nicht über-
steigt.
5.6.2 Spannungsversorgung
Abb.8: Anschluss Spannungsversorgung
uVersorgungsleitung abmanteln.
uAdern 10mm abisolieren.
Beim Verlegen der Versorgungsleitung den
zulässigen Biegeradius einhalten.
uAdern der Versorgungsleitung gemäß
Klemmenbeschriftung an den Klemmen L1, N
und PE anschließen.
uAnschlussdaten der Klemmleiste beachten.
1„4 Technische Daten“ [}11]
5.6.3 Arbeitsstromauslöser
Voraussetzung(en):
üDer Arbeitsstromauslöser ist in der vorgelager-
ten Elektroinstallation installiert.
1„5.2.2 Schutzeinrichtungen“ [}14]
Arbeitsstromauslöser
AC/DC
6
5
XG3
Abb.9: Prinzipschaltbild: Anschluss eines externen
Arbeitsstromauslösers
uLeitung abmanteln.
uAdern 10mm abisolieren.
uAdern an die Klemmen 5 und 6 (XG3) anschlie-
ßen.
Klemme
(XG3)
Anschluss
5 Arbeitsstromauslöser
6 Spannungsversorgung
nMax. 230VAC oder max.
24VDC
nMax. 1A
uAnschlussdaten des Schaltausgangs beachten.
1„4 Technische Daten“ [}11]
Im Fehlerfall (verschweißter Lastkontakt)
wird der Arbeitsstromauslöser angesteuert
und das Produkt ist vom Netz getrennt.
DE

18
6 Inbetriebnahme
6.1 Basiseinstellungen über DIP-Schalter
Änderungen über die DIP-Schalter werden
erst nach einem Neustart des Produkts
wirksam.
uProdukt ggf. spannungsfrei schalten.
6.1.1 Produkt konfigurieren
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Im Gehäuseoberteil befinden sich zwei 8-polige
DIP-Schalter, mit denen sich das Produkt konfigu-
rieren lässt. Im Auslieferungszustand sind alle DIP-
Schalter ausgeschaltet („OFF“). Das Produkt ist im
Auslieferungszustand bereits einsatzbereit.
2
1
8 7 6 5 4 3 2 1
Abb.10: DIP-Schalter (Auslieferungszustand)
1 BankS1
2 BankS2
Beschriftung am Gehäuse beachten.
Es lassen sich folgende Funktionen über die DIP-
Schalter einstellen:
BankS1
DIP-
Schalter
Funktion
1 Farbschema LED-Anzeige
n„OFF“:
nSymbol „Standby“ = blau
nSymbol „Ladung“ = grün
n„ON“:
nSymbol „Standby“ = grün
nSymbol „Ladung“ = blau
2 Schieflastbegrenzung
n„OFF“: Schieflastbegrenzung aus
n„ON“: Schieflastbegrenzung an
3 Autorisierung
n„OFF“: Keine Autorisierung (Auto-
start)
n„ON“: Autorisierung über den Freiga-
be-Eingang
4, 5, 6,
7, 8
Ohne Funktion
BankS2
DIP-
Schalter
Funktion
1, 2, 3 Max. Ladestrom
4, 5 Reduzierter Ladestrom bei angesteuer-
tem Downgrade-Eingang
6,7,8 Ohne Funktion
6.1.2 Maximalen Ladestrom einstellen
Die Tätigkeiten in diesem Kapitel dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Über die DIP-Schalter 1, 2 und 3 auf der BankS2
lässt sich der maximale Ladestrom des Ladepunkts
einstellen.
Der max. Ladestrom kann auf 6A, 10A, 13A, 16A,
20A, 25A oder 32A eingestellt werden.
