AAM36X501
MULTI-UNIT CHARGER
USER GUIDE
MN004228A01.book Page 1 Monday, November 13, 2017 5:07 PM

MN004228A01.book Page 2 Monday, November 13, 2017 5:07 PM

1
English
Important Safety Instructions
This document contains important safety and operating
instructions. Please read these instructions carefully and save
them for future reference.
Before using the battery charger, read all the instructions and
cautionary markings on the charger, battery, and radio using the
battery.
1.To reduce risk of injury, charge only the
rechargeable Motorola Solutions Authorized
Batteries. Other batteries may explode, causing
personal injury and damage.
2.Use of accessories not recommended by Motorola
Solutions may result in risk of fire, electric shock, or
injury.
3. To reduce risk of damage to the power supply electric plugs
and cords, pull the plug rather than the cord when
disconnecting from the AC outlet or the charger.
4. An extension cord should not be used unless absolutely
necessary. Use of an improper extension cord could result in
risk of fire and electric shock. If an extension cord must be
used, make sure that the cord size is 18 AWG for lengths of up
to 6.5 ft. (2.0 m), and 16 AWG for lengths up to 9.8 ft. (3.0 m).
5. To reduce risk of fire, electric shock, or injury, do not operate
the charger if it has been broken or damaged in any way.
6. Do not disassemble the charger. It is not repairable and
replacement parts are not available. Disassembly of the
charger may result in risk of electric shock or fire.
7. To reduce risk of electric shock, unplug the charger power
supply from the AC outlet before attempting any maintenance
or cleaning.
8. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance
with the instruction manual, may cause harmful interference to
radio communications.
!
W A R N I N G
!
MN004228A01.book Page 1 Monday, November 13, 2017 5:07 PM

2
English
9. Operation of this equipment in a residential area has potential
to cause harmful interference in which case the user will be
required to correct the interference at their own expense.
10. This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the user
may be required to take adequate measures.
Operational Safety Guidelines
• This equipment is not suitable for outdoor use. Use only in dry
locations and conditions.
• Connect the power cord only to an appropriately fused and
wired AC outlet with the correct voltage, as specified on the
product.
• The AC outlet to which the power supply is connected should
be close and easily accessible.
• Make sure the power supply cord to the charger is located
where it will not be stepped on, tripped over, or subjected to
water, damage, or stress.
• Disconnect from line voltage by removing the power cord from
the AC outlet.
• Turn the radio off when charging the battery.
• Use only Motorola Solutions authorized adapter. Do not
connect an improper AC Adapter.
• The charger and/or AC Adapter will generate a moderate
amount of heat during the charging process. This is a normal
condition.
• The charger is designed for charging only and is not designed
for operation (transmit or receive) of the radio.
• The presence of nearby RF transmission can cause the LED
of the charger to inadvertently flash or change color. This
does not impact the charging process of the docked radios
and/or batteries (also exhibited at empty slots), and will cease
once the RF signal is no longer detected.
• If the LED indicator of the radio blinks red, reinsert the radio. If
the LED continues blinking red, the battery is faulty. Replace a
new battery for the radio.
MN004228A01.book Page 2 Monday, November 13, 2017 5:07 PM

3
English
• Periodically wipe the charging terminals in the nest of the
charger using a dry cloth to ensure good connections
between the charger and battery pack.
• Do not allow any metal objects to short the terminals in the
nest of the charger or the battery, as a short-circuit can cause
overheating of the charger circuitry, creating electrical hazard.
Introductions
The AAM36X501 Multi-Unit Charger (MUC) is used to charge the
FNB-V142LI battery. It can charge up to six radios and/or stand-
alone batteries (in any combination).
Supplied Items
• Multi-Unit Charger (MUC) AAM36X501: 1 piece
• Mount Jig HW001289A01: 2 pieces
• Anti-drop Plate HW001290A01: 2 pieces
• Pan Washer Head M3x20 Screw FN000294A01: 6 pieces
Table 1: Charger Specifications
Specification Value
Input AC 100–240 V (approximately), 50/60 Hz
Output (each slot) • 1 A (maximum) for radio with battery
• 0.7 A for stand-alone battery
Charge Time 4.5 hours (depends on the battery)
Authorized Battery FNB-V142LI
Operating
Temperature Range +41 °F to +104 °F (+5 °C to +40 °C)
Case Size
(W x H x D) 17.7 x 3.6 x 2.6 in. (450 x 92 x 66 mm)
Weight 2.0 lbs (910 g) approximately
MN004228A01.book Page 3 Monday, November 13, 2017 5:07 PM

4
English
Installing the Charger
When installing the charger to the wall, make sure to plan the
installation carefully.
• Leave additional space on top of the charger to attach and
detach the radio.
• The wall must be more 0.7 in. (18 mm) thick and can support
more than 8.8 lbs (4 kg).
• When installing the charger to a drywall, ensure that you use
wood reinforcement at the back of the charger. We
recommend installing the charger on the wooden board of any
size, with a thickness 0.7 in. (18 mm) or more, and attaching
this wooden board to the drywall.

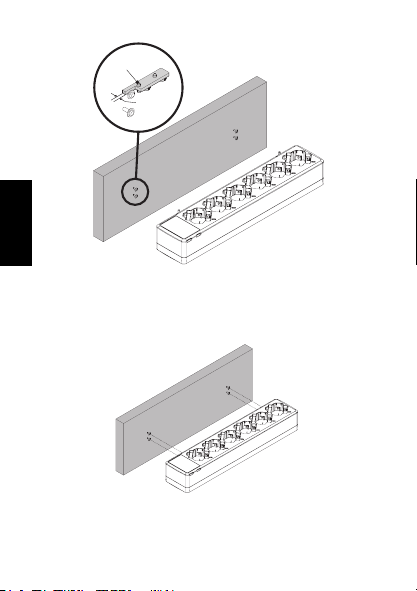

1. Attach the mount jigs to the mounting holes at the back panel
of the charger.
Figure 1: Attaching Mount Jigs to Mounting Holes
2. Mark the position of the mounting screws into the wall by
pressing the charger with mount jigs against the wall. Remove
the mount jigs from the charger.
Mount Jigs
MN004228A01.book Page 4 Monday, November 13, 2017 5:07 PM

5
English
Figure 2: Marking Mounting Screws Position on the Wall
3. Use a small bit (1.5 mm, #53) to drill holes at the marked
positions.
4. Install the screws to each hole. Use the mount jig as a gap
gauge to leave a distance the size of the mount jig, between
the screw head and the wall.
Figure 3: Gap Between Screw Head and Wall
Marked Position
Mount Jig
MN004228A01.book Page 5 Monday, November 13, 2017 5:07 PM

6
English

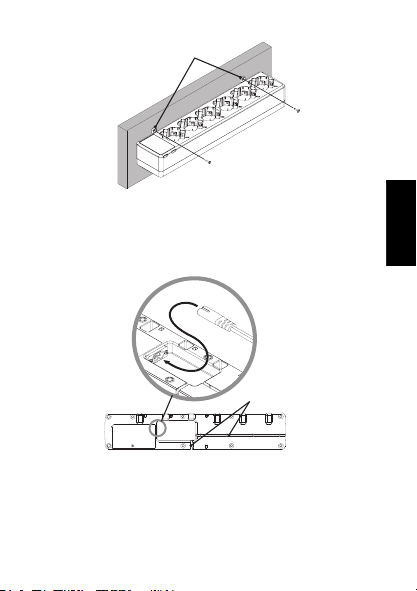

5. Align the self-tapping screws with the mounting holes of the
charger, then push down the charger until it locks in place.
Figure 4: Installing the Charger

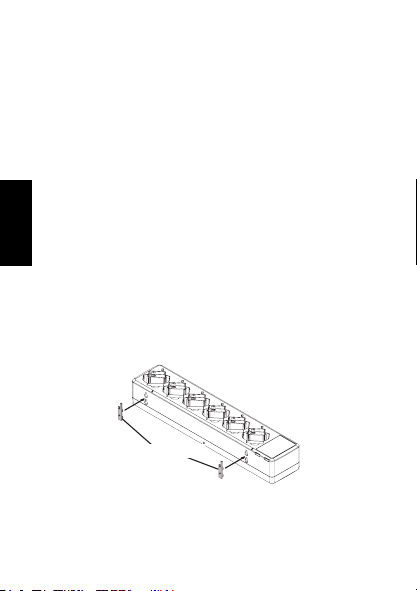

6. Fix the anti-drop plate to the charger, then secure the plate
with the supplied screws.
Figure 5: Fixing Anti-drop Plate to Charger
Anti-drop Plate
MN004228A01.book Page 6 Monday, November 13, 2017 5:07 PM

7
English
Operating Instructions
1. Insert the AC Power Cord into the AC Inlet Socket at the back
of the charger.
Figure 6: Inserting AC Power Cord into AC Inlet Socket
2. Plug the power supply power cord into a matching power
outlet.

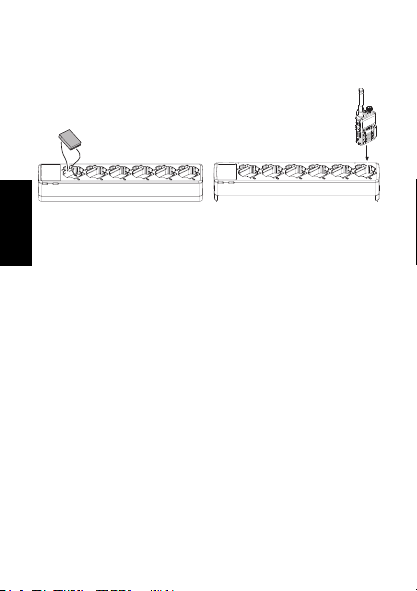

3. Insert the radio with battery or stand-alone battery into an
available pocket.
Note: Grip the radio body when inserting, or removing the radio
from the charger. Avoid pulling the radio antenna when
removing the radio.
Figure 7: Inserting Radio or Stand-alone Battery into Charger
Cable Slot
MN004228A01.book Page 7 Monday, November 13, 2017 5:07 PM

8
English
4. When the radio or stand-alone battery is properly seated in
the pocket, the LED Indicator glows red:
• Charging status of a radio is indicated by the LED Indicator
of the radio. When charging is completed, the LED turns
off.
• Charging status of a stand-alone battery is indicated by the
LED Indicator of the associated pocket on the charger.
When charging is completed, the LED turns to green.
5. Remove the radio or stand-alone battery.

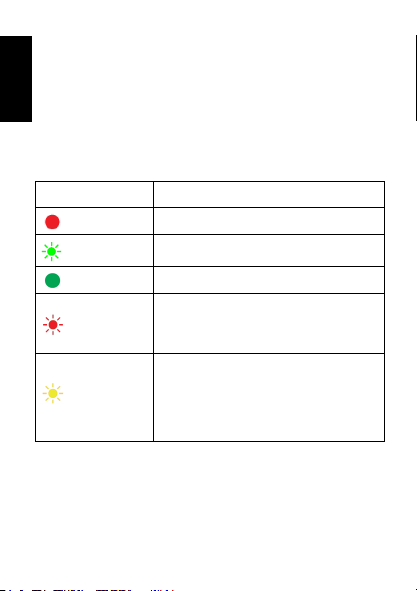

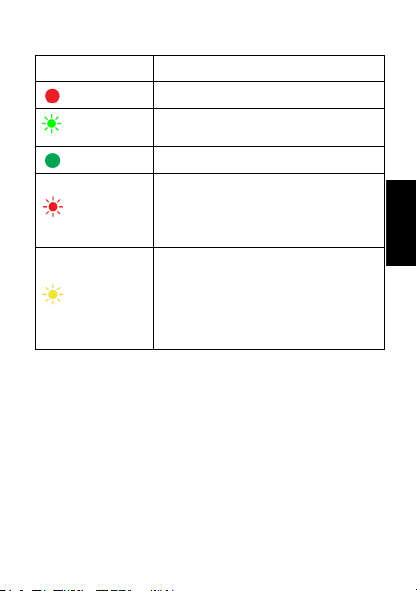

Table 2: LED Indicator
LED Indicator Status
Steady Red Rapid Charging
Blinking Green Charging is nearing completion
(approximately 90% charged)
Steady Green Charging is complete
Blinking Red
Charge Error:
Reinsert the battery. If the LED continues
blinking red, the battery is faulty. Replace
a new battery for the radio.
Blinking
Yellow
Charge Waiting:
Either the battery voltage is too low or the
battery temperature is too low or too high
to allow charging. When this condition is
corrected, the charger automatically begin
charging.
© 2017 Motorola Solutions, Inc. All rights reserved.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M
logo are trademarks or registered trademarks of Motorola Trademark
Holdings, LLC and are used under license. All other trademarks are
the property of their respective owners.

MN004228A01.book Page 8 Monday, November 13, 2017 5:07 PM

1
Español
(Latinoamérica)
Español
(Latinoamérica)
Instrucciones de seguridad importantes
Este documento contiene instrucciones de seguridad y
funcionamiento importantes. Lea estas instrucciones
atentamente y consérvelas para referencia futura.
Antes de usar el cargador de la batería, lea todas las
instrucciones y las marcas de advertencia en el cargador,
la batería y el radio en el que se utiliza la batería.
1.Para reducir el riesgo de lesiones, cargue solo las
baterías recargables autorizadas por Motorola
Solutions. Otras baterías pueden explotar, lo que
puede causar lesiones personales y daños.
2.El uso de accesorios no recomendados por
Motorola Solutions puede ocasionar un riesgo de
incendio, descarga eléctrica o lesiones.
3. Para reducir el riesgo de daños en los cables y enchufes de la
fuente de alimentación, tire del enchufe en lugar del cable cuando
lo desconecte de la toma de corriente de CA o del cargador.
4. No se debe utilizar una extensión, a menos que sea
completamente necesario. El uso de una extensión no apropiada
podría ocasionar riesgo de incendio y descarga eléctrica. Si se
debe usar un cable de extensión, asegúrese de que su tamaño
sea de 18 AWG para longitudes de hasta 2,0 m (6,5 pies) y de
16 AWG para longitudes de hasta 3,0 m (9,8 pies).
5. Para reducir el riesgo de incendio, descarga eléctrica o
lesiones, no opere el cargador si está roto o dañado.
6. No desarme el cargador. No se puede reparar y no hay piezas
de repuesto disponibles. Desarmar el cargador puede
provocar un riesgo de descarga eléctrica o incendio.
7. Para reducir el riesgo de descarga eléctrica, desconecte la
fuente de alimentación del cargador de la toma de corriente
de CA antes de realizar cualquier mantenimiento o limpieza.
8. Este equipo genera, utiliza y puede emitir energía de
radiofrecuencia (RF) y, si no se instala y utiliza según el
manual de instrucciones, puede causar interferencia
perjudicial a las comunicaciones por radio.
ADVERTENCIA
MN004228A01.book Page 1 Monday, November 13, 2017 5:07 PM

2
Español
(Latinoamérica)
Español
(Latinoamérica)
9. El funcionamiento de este equipo en un área residencial
puede causar una posible interferencia dañina, en cuyo caso,
el usuario deberá corregir la interferencia y asumir el costo
correspondiente.
10. Este es un producto de clase A. En un entorno doméstico,
este producto podría causar interferencias de radio y es
probable que el usuario deba tomar las medidas adecuadas
al respecto.
Pautas de seguridad operativa
• Este equipo no debe usarse en áreas exteriores. Utilícelo solo
en lugares o condiciones secos.
• Conecte el cable de alimentación solo a una toma de
corriente de CA con fusibles y con cable con el voltaje
correcto, tal y como se especifica en el producto.
• La toma de corriente de CA en la que esté conectada la
fuente de alimentación debe estar cerca y tener fácil acceso.
• Asegúrese de que el cable de la fuente de alimentación
conectado al cargador esté ubicado en lugares donde las
personas no puedan pisarlo ni tropezarse con él; o en lugares
donde no esté expuesto a agua, daños o tensión.
• Para desconectar el voltaje de línea, retire el cable de
alimentación de la toma de corriente de CA.
• Apague el radio cuando cargue la batería.
• Utilice únicamente adaptadores autorizados por Motorola
Solutions. No conecte un adaptador de CA inadecuado.
• El cargador o adaptador de CA generará una cantidad
moderada de calor durante el proceso de carga. Esta es una
condición normal.
• El cargador está diseñado solo para cargar y no está diseñado
para el funcionamiento (transmisión o recepción) del radio.
• La presencia de transmisión de RF cercana puede provocar
que el LED del cargador parpadee de manera involuntaria o
cambie de color. Esto no afecta el proceso de carga de las
baterías o los radios acoplados (que también se muestra en
las ranuras vacías), y se terminará una vez que deje de
detectarse la señal de RF.
MN004228A01.book Page 2 Monday, November 13, 2017 5:07 PM

3
Español
(Latinoamérica)
Español
(Latinoamérica)
• Si el indicador LED del radio parpadea en rojo, vuelva a
insertar el radio. Si el indicador LED sigue parpadeando en
rojo, la batería presenta fallas. Reemplace la batería del radio
por una nueva.
• Cada cierto tiempo, limpie los terminales de carga situados
en la cavidad del cargador con un paño seco para garantizar
una buena conexión entre el cargador y la batería.
• No permita que un objeto de metal provoque un cortocircuito
en los terminales situados en la cavidad del cargador o la
batería, puesto que un cortocircuito puede causar un
sobrecalentamiento en los circuitos del cargador y generar
riesgo de descarga eléctrica.
Presentaciones
El cargador para varias unidades (MUC) AAM36X501 se utiliza
para cargar la batería FNB-V142LI. Puede cargar hasta seis
radios o baterías independientes (en cualquier combinación).
Tabla 1: Especificaciones del cargador
Especificación Valor
Entrada De 100 a 240 V de CA
(aproximadamente), 50/60 Hz
Salida
(cada ranura)
• 1 A (máximo) para radio con batería
• 0,7 A para batería independiente
Tiempo de carga 4,5 horas (depende de la batería)
Batería autorizada FNB-V142LI
Rango de
temperatura de
funcionamiento
de +5 °C a +40 °C (de +41 °F a +104 °F)
Tamaño del estuche
(An. x Al. x Pr.) 450 x 92 x 66 mm (17,7" x 3,6" x 2,6")
Peso 910 g (2,0 lb) aproximadamente
MN004228A01.book Page 3 Monday, November 13, 2017 5:07 PM

4
Español
(Latinoamérica)
Español
(Latinoamérica)
Artículos incluidos
• Cargador para varias unidades (MUC) AAM36X501: 1 pieza
• Posicionador de montaje HW001289A01: 2 piezas
• Placa anticaída HW001290A01: 2 piezas
• Tornillo M3x20 de cabeza plana con arandela FN000294A01:
6 piezas
Instalación del cargador
Cuando instale el cargador en la pared, asegúrese de planificar
cuidadosamente la instalación.
• Deje espacio adicional en la parte superior del cargador para
conectar y desconectar el radio.
• La pared debe tener más de 18 mm (0,7") de espesor y debe
poder resistir más de 4 kg (8,8 lb) de peso.
• Cuando instale el cargador en un panel de yeso, asegúrese
de usar un refuerzo de madera en la parte posterior del
cargador. Se recomienda instalar el cargador en una tabla de
madera de cualquier tamaño, con un grosor de 18 mm (0,7")
o más, y fijar esta tabla de madera en el panel de yeso.
1. Fije los posicionadores de montaje en los orificios de montaje
en el panel posterior del cargador.
Figura 1: Instalación de posicionadores de montaje en orificios
de montaje
Posicionadores de montaje
MN004228A01.book Page 4 Monday, November 13, 2017 5:07 PM

5
Español
(Latinoamérica)
Español
(Latinoamérica)
2. Para marcar la posición de los tornillos de montaje en la pared,
presione el cargador con posicionadores de montaje contra la
pared. Retire los posicionadores de montaje del cargador.
Figura 2: Marcación de la posición de los tornillos de montaje en
la pared
3. Utilice una broca pequeña (1,5 mm, número 53) para taladrar
orificios en las posiciones marcadas.
4. Instale los tornillos en cada orificio. Utilice el posicionador de
montaje como un indicador de espacios para dejar una
distancia del tamaño del posicionador de montaje entre la
cabeza del tornillo y la pared.
Posición marcada
MN004228A01.book Page 5 Monday, November 13, 2017 5:07 PM

6
Español
(Latinoamérica)
Español
(Latinoamérica)
Figura 3: Separación entre la cabeza del tornillo y la pared
5. Alinee los tornillos autorroscantes con los orificios de montaje
del cargador. Luego, empuje el cargador hacia abajo hasta
que encaje en su lugar.
Figura 4: Instalación del cargador
6. Fije la placa anticaída en el cargador. Luego, atornille la placa
con los tornillos incluidos.
Posicionador
de montaje
MN004228A01.book Page 6 Monday, November 13, 2017 5:07 PM

7
Español
(Latinoamérica)
Español
(Latinoamérica)
Figura 5: Fijación de la placa anticaída en el cargador
Instrucciones de funcionamiento
1. Inserte el cable de alimentación de CA en la entrada de CA
situada en la parte posterior del cargador.
Figura 6: Inserción del cable de alimentación de CA en la
entrada de CA
2. Conecte el cable de alimentación de la fuente de alimentación
a una toma de corriente adecuada.
3. Inserte el radio con la batería o la batería independiente en
una cavidad disponible.
Placa anticaída
Ranura para cable
MN004228A01.book Page 7 Monday, November 13, 2017 5:07 PM

8
Español
(Latinoamérica)
Español
(Latinoamérica)
Nota: Agarre el cuerpo del radio para insertarlo o retirarlo del
cargador. No tire de la antena de radio cuando retire el
radio.
Figura 7: Inserción del radio o la batería independiente en el
cargador
4. Cuando el radio o la batería independiente se colocan en
forma correcta en la cavidad, el indicador LED brilla en rojo:
• El estado de carga de un radio se indica mediante el
indicador LED del radio. Cuando se complete la carga, el
LED se apaga.
• El estado de carga de una batería independiente se indica
mediante el indicador LED de la cavidad asociada en el
cargador. Cuando la carga finaliza, el LED se enciende en
verde.
5. Retire el radio o la batería independiente.
MN004228A01.book Page 8 Monday, November 13, 2017 5:07 PM

9
Español
(Latinoamérica)
Español
(Latinoamérica)
Tabla 2: Indicador LED
Indicador LED Estado
Rojo fijo Carga rápida
Verde
intermitente
Carga casi completa (aprox. un 90 % de
carga)
Verde fijo Carga completa
Rojo
intermitente
Error de carga:
Vuelva a insertar la batería. Si el indicador
LED sigue parpadeando en rojo, la
batería presenta fallas. Reemplace la
batería del radio por una nueva.
Amarillo
intermitente
Carga en espera:
El voltaje de la batería es demasiado bajo
o la temperatura de la batería es
demasiado baja o alta para permitir la
carga. Cuando se corrige este problema,
el cargador comienza a cargar
automáticamente.
