MSA GTYQ-DF-8500 C User manual

MSA(CHINA) SAFETY EQUIPMENT CO., LTD
User Manual
工业及商业用途点型可燃气体探测器工业及商业用途点型可燃气体探测器
Point-type combustible gas detectors for
industrial and commercial use
GTYQ-DF-8500 C
P/N:10203353 Rev.3
编制日期Date:2023/01/16
梅思安(中国)安全设备有限公司
用户手册

3
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器
目 录
4
4
4
5
6
6
6
7
8
8
10
13
13
14
21
21
22
22
23
23
24
24
25
25
25
26
26
27
28
28
29
29
29
30
30
安全规定
1.1 正确使用
1.2 责任
1.3 需采取的安全预防措施
1.4 梅思安固定仪表质保
描述
2.1 装置识别
2.2 概述
安装
3.1 机械安装
3.2 电气安装
操作
4.1 启动
4.2 菜单顺序
4.3 标定
4.4 密码
维护保养
5.1 传感器更换
技术数据
6.1 探测器主要技术参数
6.2 不同电缆线径下的安装距离(米)
6.3 主要性能规格
附件
7.1 传感器防雨罩
备件
附录
9.1 输出状态
9.2 故障代码
9.3 超时
9.4 接线图
安全要求
10.1 功能安全相关参数
10.2 功能安全架构和等级
10.3 安全使用通用要求
10.4 ROHS
1
2
3
4
5
6
7
8
9
10

4
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器
1 安全规则
1.1 正确使用
GTYQ-DF-8500 C固定式气体探测器，用于检测可燃气体，适合任何室外和室内用
途，如石油化工与天然气行业、煤化工行业、制药行业、化工行业等。探测器的信号
可结合梅思安控制器（如SUPREMA，Gasgard XL，9010/9020，8020，CF10/CF20)
一起使用。
使用本产品时必须阅读和遵守本操作手册，特别是安全说明、使用信息以及产品
操作部分，必须仔细阅读和切实遵守。此外还需考虑用户所在国的国家安全使用法规。
1.2 责任
梅思安对产品不当使用或用于非既定用途所导致后果不负责，每个操作人员必须
自行负责产品的选择和使用。
如产品的使用、维护或保养不遵循本手册说明，则梅思安提供的产品责任声明和
质量保证等承诺无效。
代替使用或使用超出本规范范围则属于违规操作，并且未经授权的擅自改装以及
由梅思安或授权人以外进行的调试工作也属于违规操作。
！危 险
本产品保护生命健康，使用、维护或保养不当可能影响设备功能，从而
严重危及使用者人身安全。
使用本产品前必须验证产品的可操作性。如果产品未通过功能测试，或
产品损坏，或某一部件的保养维修没有完成，或没有使用梅思安原厂的
备件，则产品不能使用。

5
1.3 需采取的安全预防措施
-
-
-
-
-
-
-
-
-
-
-
-
必须绝对遵守如下安全说明，只有这样才能保证操作人员的安全健康
以及仪表的正常功能。
本手册中描述的设备必须严格按照其标签、警告、指示说明和规定限制范围安
装、操作和保养。
本设备设计用于探测空气中的可燃气体。
防止设备过度振动，严禁将传感器安装在阳光直射处，否则会导致传感器过热。
设备安装时必须确保传感器进口朝下，避免颗粒或液体堵塞气体进口。
可以用浓度已知的气体检查设备，这是唯一保证设备整体操作正确的方法，所
以标定检查必须是系统常规检测的一部分。
与其他此型式的设备一样，长期曝露在高浓度碳氢化合物或长期曝露在测试气
氛所含的某些化合物下会污染传感器。在设备可能曝露接触这些物质的环境下，必须
经常校准设备，确保操作可靠，显示准确。
设备不得油漆。如果设备位置处有油漆作业，则必须谨慎操作，确保油漆不会
积存在气体传感器进口内的隔爆片上，这些油漆积存物会干扰气体扩散过程。
按本手册规定程序进行保养时，只能使用梅思安原厂的替换部件。如不这样操
作，可能严重损害仪表性能。设备维修或改装如超出保养范围，或由非梅思安授权维
修人员执行维修或改装，则会导致产品无法达到设计性能。
设备设计用于大气条件下的危险区域。
为了确保监测结果正确，可燃气体传感器要求氧气浓度超过10%V/V，但是富氧
情况下，即氧气浓度超过21%V/V，设备的测量和电气安全会受影响。
传感器上积存过多灰尘会延长设备的响应时间，因此必须经常定期检查灰尘积
存情况。
催化可燃气传感器如长期曝露在含硅、硅烷、硅酸盐、卤化物，或含
氟、氯、碘或溴的化合物环境中下会使可燃气探头中毒，从而造成仪表不能正
常工作。
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

6
1.4 梅思安固定仪表质保
按照梅思安公司的要求，正确地安装、调试和使用本产品，梅思安公司将提供本
产品在质保期的相关责任。梅思安公司不承担以下因素引起的产品质保责任：
1. 由非梅思安公司人员或非经梅思安公司授权人员进行的标定、调试和维护等；
2. 由于产品不正确地放置、使用、改装；
未经梅思安公司授权，任何人员对本产品所做的确认、陈述或保证，将视为无效
条款。
梅思安公司对非自产部件或者附件不承担质保责任；梅思安公司保留将这些部件
或者附件制造商提供的质保责任移交给相关采购方的权利。
本产品标准质保期为：合同开票之日起12个月。
2 描述
2.1 装置识别
图1 GTYQ-DF-8500 C 可燃气体探测器
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

7
图2 GTYQ-DF-8500 C 探测器各部分说明
1. 电源接线端口
2. 4位15段LED显示器
3. 红色LED指示（低报）
4. 红色LED指示（高报）
5. 遥控信号接收头
6. 黄色LED指示（故障）
7. 绿色LED指示（正常)
8. 传感器
9. 传感器锁紧装置
10. 铭牌
11. 盖子锁紧装置
12. 防雨罩
2.2 概述
设备由工厂标定好，交付即可安装，安装好后需要进行首次标定。当探测器投入
正常运行后，梅思安推荐每三个月进行一次标定。
设备包括：
- 一个气体传感器
- 一个四位数显示的15段的LED显示器
- 四个用于显示当前探测器状态的发光二极管
11
10
2
1
3
4
5
7
6
9
8
12
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

8
3 安装
设备必须安装在预计会出现气体泄漏的地方。安装位置根据气体密度确定，如果
探测气体的密度小于空气，则可以将设备安装在室内天花板下方；如果探测气体的密
度大于空气，则可以将设备安装在靠近地面的地方。此外还必须考虑气流对设备探测
气体能力的影响。安装还必须保证设备正面的显示屏清晰可辨，视线不得有阻挡。
准备组装时，确保安装布局与设备相符。
3.1 机械安装
3.1.1 外形尺寸示意图（单位：mm）
图3 GTYQ-DF-8500 C 外形尺寸示意图
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

3.1.2 GTYQ-DF-8500 C 安装示意图

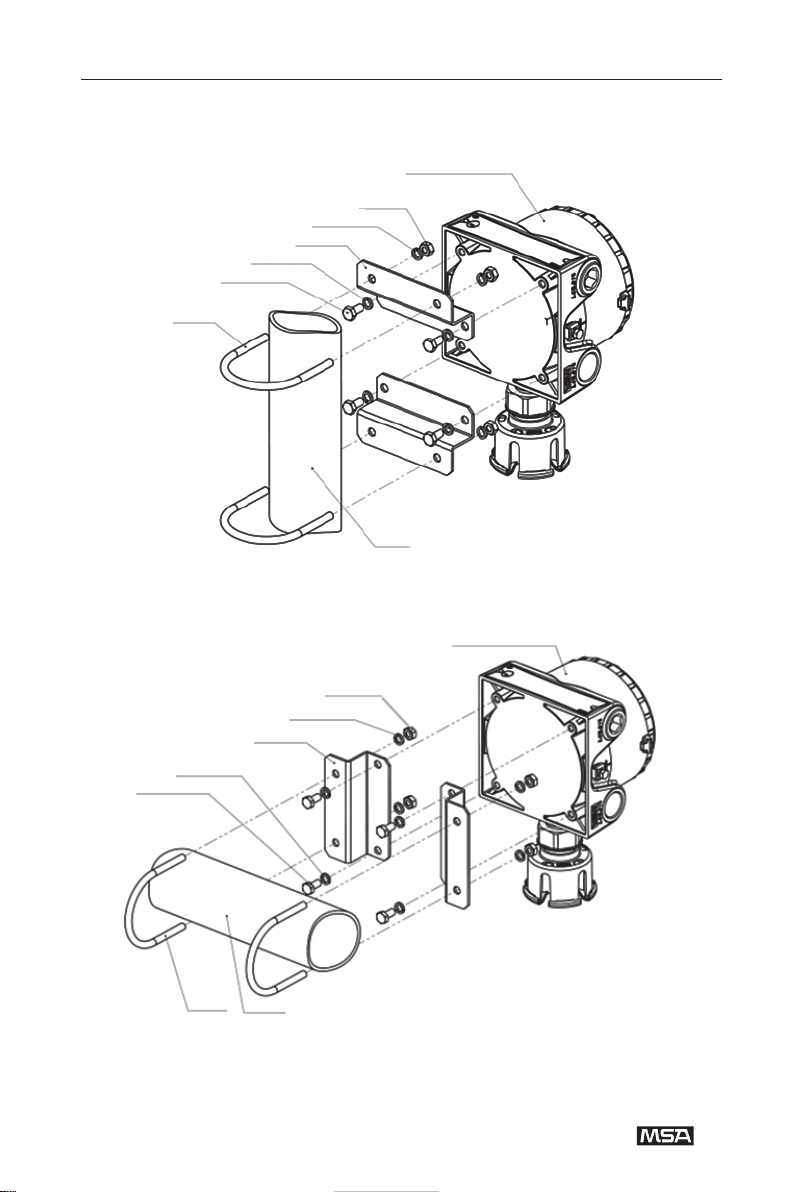

图4 GTYQ-DF-8500 C 安装示意图
GTYQ-DF-8500 C 竖直管安装
GTYQ-DF-8500 C 水平管安装
9
安装板
卡箍 2〃
GTYQ-DF-8500 C
螺栓 M6×12
弹簧垫圈 6
螺母 M6
弹簧垫圈 6
管道2〃
GTYQ-DF-8500 C
安装板
卡箍 2〃
螺栓 M6×12
管道2〃
弹簧垫圈 6
螺母 M6
弹簧垫圈 6
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

3.2 电气安装
电气连接说明
探测器的安装必须符合适用的规章制度，否则无法保证其安全操作。
探测器供电电源是24V直流电。
电缆要求：
- 始终选用适当的电缆类型和直接作为输入电源及输出信号的接线。建议使用
电缆的线径为1mm2~2.5mm2或者14 AWG~16 AWG。
- 必须给探测器使用屏蔽电缆。如果不使用屏蔽电缆，将不能保证达到探测器
设计的抗干扰性能。
- 始终遵守最大电缆长度和横截面的要求（见6.2节）。
- 水或杂质会通过电缆渗透进入探测器。在危险区域，建议将探测器入口前的那部分电
缆绕成一个圈，或略微弯折电缆，防止水进入探测器。
10
图5-1 GTYQ-DF-8500 C 内部接线示意图（低报警继电器配置为有源输出）
电气连接请见下图及下表
探头接口
Sensor Connector
虚线内的物料可选
Material in the dashed
line rectangle is
optional
控制器 Controller
声光警报器
Alarm Device
24V+
24V-
4~20mA
红线Red
黑线Black
有源跳线
常闭 公共端 常开
NC COM NO
常开
公共端
常闭
NO
COM
NC
常闭
公共端
常开
NC
COM
NO
4-20mA 24V- 24V+
485B 485A 24V- 24V+ 4~20mA 24V- 24V+
5V+
TXD
RXD
GND
P3
P4
P5
Remote
Sensor
P6
P2 P1
故障继电器
FAULT RELAY
高报继电器
H-ALARM
低报继电器
L-ALARM
JP2
1-2
2-3
JP3
1-2
2-3
有源
无源
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

11
表1 端子名称及相应的用途
端子名
24V+
24V-
4-20MA
NO
COM
NC
用途
接DC 24V+
接DC 24V-
仪表(4~20)mA输出端
不通电常开端
公共端
不通电常闭端
图5-2 GTYQ-DF-8500 C 内部接线示意图（低报警继电器配置为无源输出）
无源跳线
虚线内的物料可选
Material in the dashed
line rectangle is optional
控制器 Controller
声光警报器
Alarm Device
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器
常闭 公共端 常开
NC COM NO
常开
公共端
常闭
NO
COM
NC
常闭
公共端
常开
NC
COM
NO
4-20mA 24V- 24V+
485B 485A 24V- 24V+ 4~20mA 24V- 24V+
5V+
TXD
RXD
GND
P3
P4
P5
Remote
Sensor
P6
P2 P1
故障继电器
FAULT RELAY
高报继电器
H-ALARM
低报继电器
L-ALARM
JP2
1-2
2-3
JP3
1-2
2-3
有源
无源
探头接口
Sensor Connector
AF5000电源正红色线
连接到DF-8500电源
输入正
24V+
24V-
4~20mA
AF5000电源负黑色线
连接到低报继电器
公共端

12
图6 GTYQ-DF-8500 C 电源接线端
图7 GTYQ-DF-8500 C 继电器接线端
（适用于所有的继电器）
（1）拧下探测器盖和壳体上的互锁装置。
（2）拧下外壳盖子。
（3）用一只手抓住电子模块塑料壳的左右两个突起，将电子模块从外壳中拔出来。
（4）将连接电缆插入设备。
（5）连接电缆和接线端。
·对于电源和信号线，请使用3线屏蔽电缆。
·继电器用线无需使用屏蔽电缆。
（6）将接好线后的电子模块重新插入到外壳中；
（7）重新盖好外壳盖，固定互锁装置。
端子号
1
2
3
端子名
不通电常开端
公共端
不通电常闭端
端子号
1
2
3
端子名
DC 24V+
DC 24V-
(4 ~ 20)mA信号
图8 GTYQ-DF-8500 C 三线制连接
电源DC24V+
电源DC24V-
(4~20)mA信号
外壳接地
12 3
12 3
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

4 操作
4.1 启动
在启动期间进行自检，并将输出信号设定为工作电流（默认：4.0mA），显示出
如下信息：
设备由工厂标定好，交付即可安装，安装好后需要进行首次标定。
13
·显示测试
上电后，显示屏上所有显示段亮，LED指示灯会按照绿→红→红→黄的次序逐个点
亮，全部点亮完毕后绿色LED开始闪烁，表示进入启动状态。
·固件版本
显示屏显示固件版本。
·报警动作值
显示屏显示预先设定的报警动作值，如25和50分别表示25%LEL和50%LEL。
·量程
显示屏显示100表示量程是100%LEL。
·传感器类型
显示屏显示COMB表示本探测器检测的是可燃气。
·倒数记时
显示传感器稳定性的倒数记时。
·正常操作
倒数记时结束后，显示气体浓度，进入测量模式。
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

14
4.2 菜单顺序
4.2.1 遥控器功能描述

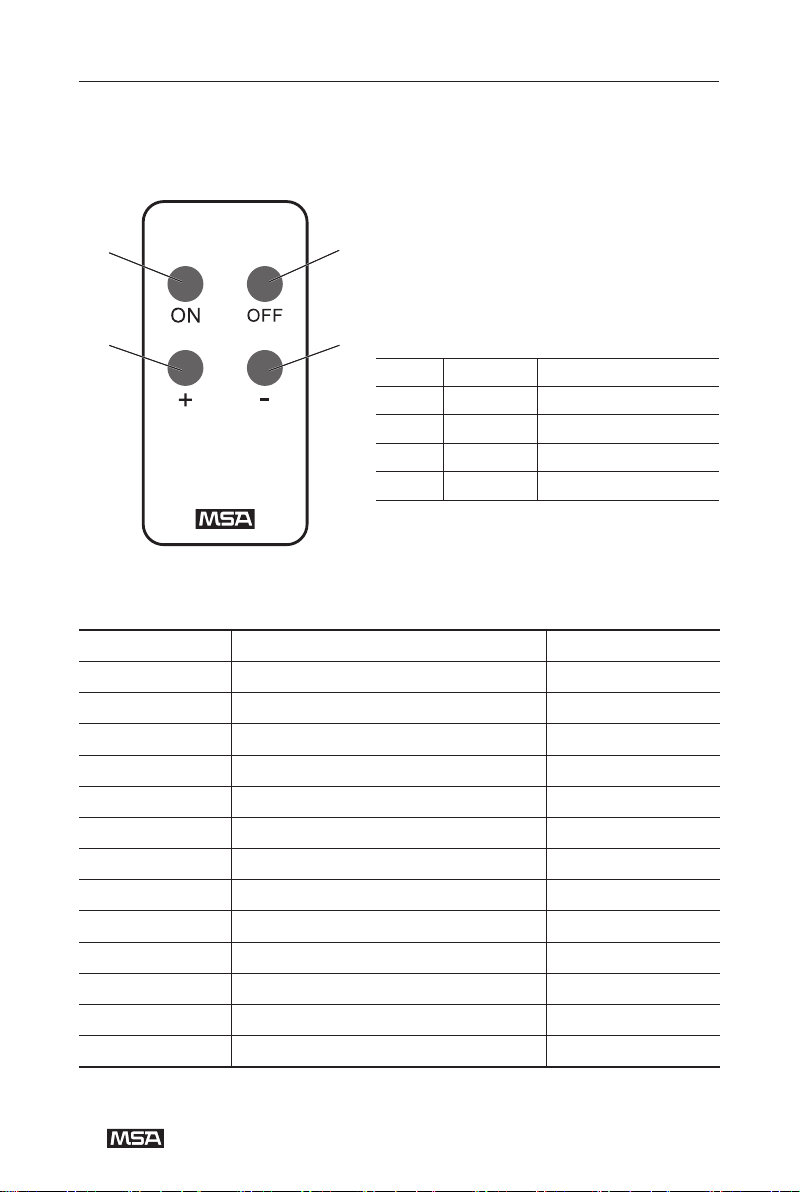

图9 遥控器按键功能描述
序号
1
2
3
4
按键
ON
OFF
-
+
作用
进入某个菜单项/保存
退出/放弃修改
下翻菜单项/减少数值
上翻菜单项/增加数值
1
4
2
3
IR-Control
4.2.2 菜单顺序
表2 GTYQ-DF-8500 C 菜单项
菜单项目
M-00
M-01
M-02
M-03
M-04
M-05
M-06
M-07
M-09
M-10
M-11
M-13
M-14
文本信息
报警（继电器）复位
零点标定
增益标定
探测器的参数查看
标定参数的设置
传感器更换
LED测试
回路测试
传感器信息显示
继电器参数设置
继电器测试
手动零点标定
手动增益标定
是否需要密码
需要
不需要
不需要
不需要
需要
需要
不需要
不需要
不需要
需要
需要
需要
需要
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

15
[M-00] -- 报警（继电器）复位
本菜单用于复位探测器的LOC或报警。仅当LOC或继电器被设定为锁定且出现报
警时，本菜单才会显示。
（1）按“+”键，选择菜单M-00。
（2）按“ON”键，此时出现密码输入菜单。
（3）输入密码（见4.4节）。
（4） 若输入的密码正确，并且当前的报警条件已经不存在了，则锁定的报警被复位。
[M-01] -- 零点标定
（1）按“+”键，选择菜单M-01。
（2）按“ON”键后，显示倒计时时间，默认为30秒。
（3）通入零点气（纯氮气或者没有被测气体的环境大气）。
（4）再次按“ON”键后，开始倒计时。
（5）等待倒记时结束后，屏幕闪烁显示当前的零点值
（注：此零点值的显示不一定为0）。
（6）零点标定通过后，闪烁显示三下“OK”。
（7）返回到测量模式下运行。
注意：请确保在探测器上电一小时以后再进行零点标定。
[M-02] -- 增益标定
（1）按“+”键，选择菜单M-02。
（2）按“ON”键后，显示倒计时时间，默认为30秒。
（3）通入标定气。
（4）再次按“ON”键后，开始倒计时。
（5）等待倒记时结束后，屏幕闪烁显示当前测量到的浓度。
（6）增益标定通过后，闪烁显示三下“OK”。
（7） 然后开始下一个倒计时，在此倒记时过程中可以停止或者不停止供应测试气体。
（8）倒计时结束后返回到测量模式下运行。
注意：请确保在探测器上电一小时以后再进行增益标定。
当仪表检测到待测气体浓度超过预设量程时，继电器进入锁定状态。
用户需要特别注意，环境中可能存在浓度超过安全范围的可燃气体，
应立即采取相应措施，以确保其浓度尽快降低至安全范围，避免产生
安全事故。
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

16
[M-03] -- 探测器的参数查看
在此菜单上显示设备信息，包括气体类型、量程和固件版本。
（1）按“+”键，选择菜单M-03。
（2）按“ON”键，则滚动显示“参数名=参数值”，表示现在显示的参数的名称
和内容，有多个参数可以显示。在此子菜单上用“+”或“-”键可以选择要查看的参
数（TEST GAS=…, SENSOR USED DAYS=…, GAS=…）。
[M-04] -- 标定参数的设置
本菜单用于设定仪表工作和标定过程中需要用到的一些参数。
（1）按“+”键，选择菜单M-04。
（2）按“ON”键，此时出现密码输入菜单。
（3）输入密码（见4.4节）。
（4）若密码输入正确，则进入下一层子菜单，有多个参数可以设置，进入下一层
子菜单时菜单滚动显示“参数名= 参数值”，表示现在设置的参数的名称和内容，有
多个参数可以设置。在此子菜单上用“+”或“-”键可以选择要更改的参数（TEST
GAS =…, CURRENT OFFSET =…）。
（5）当定位到需要更改的参数时，按“ON”键则参数闪烁显示进入编辑状态。
（6）进行参数更改（见下表）。
（7）参数更改完毕后，可以按“+”或“-”键继续进行其他参数的更改，或者按
“OFF”键返回上一层菜单M-04。
子菜单
TEST GAS=
SENSOR USED DAYS=
GAS=
RANGE=
VER=
Z CALI COUNTER=
S CALI COUNTER=
参数含义
标定气浓度
传感器已经使用时间显示，单位为天
当前配置的气体类型
量程
固件版本
已经做过的零点标定次数
已经做过的增益标定次数
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

17
注：“FACTORY DEFAULT”菜单项平时显示为0，当设成1后，则仪表自动重
新启动，并且显示“BOOT”，此时所有的参数都恢复为工厂默认设置，需要重
新进行气体类型设定，零点标定和增益标定等等。
子菜单
TEST GAS=
参数含义
标定气浓度设定
默认值
50
可调范围
5~ 99
备注
5 ~ (高报警点-1)
(低报警点+1) ~ (量程-1)
10 ~ 99
10 ~ 900
25
50
30
30
4mA：标定时输出电流
固定为4mA
FLOT：标定时输出电流
跟随显示浓度变化
FLOT
增益标定时电流
输出模式
4-20MA
OUTPUT
MODE=
低报警点设置
高报警点设置
零点标定倒计时(秒)
增益标定倒计时(秒)
ALARM_L=
ALARM_H=
ZERO TIME=
SPAN TIME=
90 ~ 150
120
（4 ~ 20）mA
输出微调
把数字调小则输
出4~20mA减小
反之增大
CURRENT
OFFSET=
增益标定完后的
倒计时(秒)
IDLE TIME= 15 10 ~ 99
FACTORY
DEFAULT=
恢复工厂默认设置 01: 恢复工厂默认设置
TEMP
SETTING=
内部温度传感器
温度调整
NA NA 仅当外部传感
器损坏时此菜
单才会出现
HART
CURRENT
OFFSET=
当HART输出电流不
准确时，可以微调此
值修正电流
0<= 2%量程
LOW TEMP
ZERO COMPE
-NSATION=
低温零点补偿因子 0.00 生产中不需要
HIGH TEMP
ZERO COMPE
-NSATION=
高温零点补偿因子 0.00 生产中不需要
P2= 可燃气长期低浓度
运行使能
00: 不能运行在长
期低浓度的场合
1: 可以运行在长
期低浓度的场合
P3= 毒气(氧气)长期低
浓度运行使能
00: 不能运行在长
期低浓度的场合
1: 可以运行在长
期低浓度的场合
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

[M-05] -- 传感器更换
对于可燃气探测器，不可以在上电状态下更换传感器，所以本菜单仅重设传感器使用
时间（天数）计数器。
（1）按“+”键，选择菜单M-05。
（2）按“ON”键，此时出现密码输入菜单。
（3）输入密码（见4.4节）。
（4）若密码输入正确，则进入下一层子菜单，直接将探头使用时间（天数）清零
后返回浓度测量界面。
[M-06] -- LED测试
LED测试，显示数码管的所有区段，同时发光二极管也闪烁。
（1）按“+”键，选择菜单M-06。
（2）按“ON”键，此时闪烁显示“OFF”。
（3）按“+”键，则数码管的所有笔端和LED发光二极管被全部点亮。
（4）按“OFF”键退出菜单M-06。
[M-07] -- 回路测试
在此菜单上可以执行(4 ~ 20) mA回路测试。
（1）按“+”键，选择菜单M-07。
（2）按“ON”键，则显示04表示初始电流为4mA。
（3）再次按“ON”键则04开始闪烁显示，表示此时已经进入了回路测试阶段，
此时回路的输出电流为4mA。
（4）按“+”或者“-”键更改，此时闪烁值也跟着改变，同时输出电流也跟着改变。
（5）按“OFF”键则退出回路测试状态，返回上一层菜单M-07。
注意：回路测试输出电流的范围是4 ~ 22mA。
[M-09] -- 传感器信息显示
本菜单显示一些与传感器有关的信息，通过这个可以对传感器的工作状态进行初
步的判断。
（1）按“+”键，选择菜单M-09。
（2）按“ON”键，则滚动显示“参数名=参数值”，在此子菜单上用“+”或“-”
键可以选择要查看的参数（TEMP =…, CURRENT =…, S+=…）。
18
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

19
子菜单 参数含义 默认值 可调范围 备 注
ALARM DELAY= 报警延时设置
低报警继电器
报警方向设置
高报警继电器
报警方向设置
报警继电器激励、
非激励设置
报警继电器自锁、
非自锁设置
L_ALARM DIR=
H_ALARM DIR=
ALARM RELAY=
ALARM RELAY=
UP
UP
DISE
UNLK
0
UP, DOWN
UP, DOWN
DISE, ENER
UNLK, LOCK
0 ~ 30秒
UP: 向上
Down: 向下
DISE：非激励
ENER：激励
UNLK: 非自锁
LOCK: 自锁
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器
子菜单
TEMP=
CURRENT=
S+=
S-=
VCC=
VDD=
SENSOR CURRENT=
HUMIDITY=
参数含义
当前探测器所处环境温度显示
输出的（4~20）mA电流显示
桥路正极输出电压（此信号约为1.3V，指在洁净空气中）
桥路负极输出电压（此信号约为1.3V，指在洁净空气中）
24V电压实际值
5V电压实际值
传感器供电电流（约为319mA）
当前探测器所处环境湿度显示
[M-10] -- 继电器参数设置
本菜单项用来对探测器的继电器的动作进行设置。
（1）按“+”键，选择菜单M-10。
（2）按“ON”键，此时出现密码输入菜单。
（3）输入密码（见4.4节）。
（4）若密码输入正确，则进入下一层子菜单，有多个参数可以设置，此时菜单
滚动显示“参数名=参数值”。在此子菜单上用“+”或“-”键可以选择要更改的参数
（L_ALARM DIR =…, H_ALARM DIR =…, ALARM RELAY =…）。
（5）当定位到需要更改的参数时，按“ON”键则参数闪烁显示进入编辑状态。
（6）按“+”或“-”键进行参数更改，按“ON”保存或“OFF”放弃修改。
（7）参数更改完毕后，可以按“+”或“-”键继续进行其他参数的更改，或者
按“OFF”键返回上一层菜单M-10。

20
[M-11] -- 继电器测试
本菜单用来对探测器的继电器的动作进行测试，这样的话方便在现场进行联动测试。
（1）按“+”键，选择菜单M-11。
（2）按“ON”键，此时出现密码输入菜单。
（3）输入密码（见4.4节）。
（4）若密码输入正确，则进入M-11的下一层菜单，此时闪烁显示“OFF”，此
时按“+”键的话，则继电器的状态取反，即原来闭合的现在断开，原来断开的则现在
闭合（原来是闭合还是断开取决于继电器设为激励还是非激励）。继续按“+”键的
话，则状态继续取反。测试完毕后按“ON”或者“OFF”键，则继电器恢复原来的状
态，同时返回到M-11菜单。
[M-13] -- 手动零点标定
本菜单用于对探测器的零点进行手动标定。注：请尽量利用M-01进行自动零点标
定，仅在现场由于风速过大或者其他因素导致气体流量不稳定，从而不能利用M-01完成
自动零点标定时才使用M-13手动完成零点标定。
（1）通入零点气（纯氮气或者没有被测气体的环境大气）。
（2）按“+”键，选择菜单M-13。
（3）按“ON”键，此时出现密码输入菜单。
（4）输入密码（见4.4节）。
（5）若密码输入正确，则进入M-13的下一层菜单，此时会闪烁显示“0”，表示此
时准备进行手动零点标定工作，按“OFF”键则取消手动零点标定工作返回菜单项
M-13；按“ON”键则完成零点标定工作，并且自动返回到测量模式，此时可以看到浓
度显示已经为0。
注意：请确保在探测器上电一小时以后再进行零点标定。
注意：
1）高低报警继电器的激励/非激励和自锁/非自锁设置不能单独设置，只能同
时设置。
2）报警延时仅对低报警继电器有效。另外在低报警延时期间，若高报警也被
触发，则低报警延时立即结束，同时触发低报警。
故障继电器在没有故障时是激励状态，端子输出有常开和常闭输出。
故障继电器是激励状态主要是为了失效安全。就是在任何故障事件包
括掉电发生时，继电器输出会变为非激励状态。
故障继电器只能是激励输出，不能被设置成其他模式。
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器

21
标定前1小时必须接通设备电源。
调试时必须标定设备，之后也应定期标定，保证传感器的最佳操作。
推荐标定前连接所有标定部件，以便在倒记时期间向设备输入标定
气体。
等待标定气体，一旦标定开始就必须提供标定气体（零点或标定气体），标定结
束前不得中断供气。
标定步骤
零点标定操作请参照4.2.2的M-01；增益标定操作请参照4.2.2的M-02。
按“OFF”键随时可以退出标定程序，退出后设备仍使用探测器上
一次的标定结果。
GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器GTYQ-DF-8500 C 工业及商业用途点型可燃气体探测器
[M-14] -- 手动增益标定
本菜单用于对探测器的增益进行手动标定。注：请尽量利用M-02进行自动增益标
定，仅在现场由于风速过大或者其他因素导致气体流量不稳定，从而不能利用M-02完成
自动增益标定时才使用M-14手动完成增益标定。
（1）通入M-03中显示的浓度的标定气体一分钟之后。
（2）按“+”键，选择菜单M-14。
（3）按“ON”键，此时出现密码输入菜单。
（4）输入密码（见4.4节）。
（5）若密码输入正确，则进入M-14的下一层菜单，此时会闪烁显示M-03中显示的
浓度，表示此时准备进行手动增益标定工作，按“OFF”键则取消手动增益标定工作返
回菜单项M-14；按“ON”键则完成增益标定工作，并且自动返回到测量模式，此时可
以看到浓度显示已经为M-03中指定的浓度。
（6）拿掉增益标定气体。
注意：请确保在探测器上电一小时以后再进行增益标定。
4.3 标定
为确保产品的性能稳定，梅思安推荐用户每三个月进行一次标定，标定流
量为1升/分，并且标定应该采用梅思安规定的标定帽。长期不进行标定或者使
用不正确的标定流量及不正确的标定帽会对产品的性能造成不良影响。
尽管设备出厂前已经标定，但是仍然建议安装后进行二次标定。传感器的使用期
和化学曝露度决定标定操作的频率。
