Nibe POOL 40 User guide

LEK
POOL 40
Installatörshandbok POOL 40
för NIBE F1145, F1245, F1155, F1255, F1345
SE
Installer manual POOL 40
for NIBE F1145, F1245, F1155, F1255, F1345
GB
Installateurhandbuch POOL 40
für NIBE F1145, F1245, F1155, F1255, F1345
DE
IHB 1426-6
031432

Allmänt
POOL 40 är ett tillbehör för att möjliggöra poolupp-
värmning med
F1145/F1155/F1245/F1255/F1345/SMO40.
En växelventil (QN19) kan kopplas in för att styra in en
del av, eller hela, värmebärarflödet mot en poolväxlare.
Växelventilen, eller om så önskas – växelventilerna
(dock med samma styrsignal), monteras på värmebä-
rarkretsen som vanligtvis går mot ett radiatorsystem.
I system med kaskadkoppling bestämmer du i styrsyste-
met hur många kompressorer som tillåts arbeta med
pooluppvärmning. Extern cirkulationspump (GP10) till
klimatsystem måste monteras om en eller flera pooler
dockas mot systemet.
Under pooluppvärmning cirkuleras värmebäraren
mellan värmepump och poolväxlare med hjälp av vär-
mepumpens interna cirkulationspumpar. En extern
cirkulationspump (GP9) cirkulerar värmebäraren mellan
poolväxlaren och poolen.
Den externa cirkulationspumpen (GP10) cirkulerar
värmebärarvattnet i klimatsystemet och tillsatsvärme
kan kopplas in efter behov samtidigt som den externa
framledningsgivaren kontinuerligt känner av husets
värmebehov.
Värmepumpen styr växelventilen (QN19), poolcirkula-
tionspumpen (GP9) och ev. värmekretsens cirkulations-
pump (GP10) via POOL 40.
Till F1345 eller SMO 40 kan upp till två olika poolsystem
anslutas och styras individuellt, det kräver dock två
POOL 40-tillbehör.
Innehåll
Ställdon växelventil1st
Växelventil1st
Kit för tillbehörskort1st
Värmeledningspasta2st
Aluminiumtejp1st
Isoleringstejp1st
Temperaturgivare2st
Buntband4st

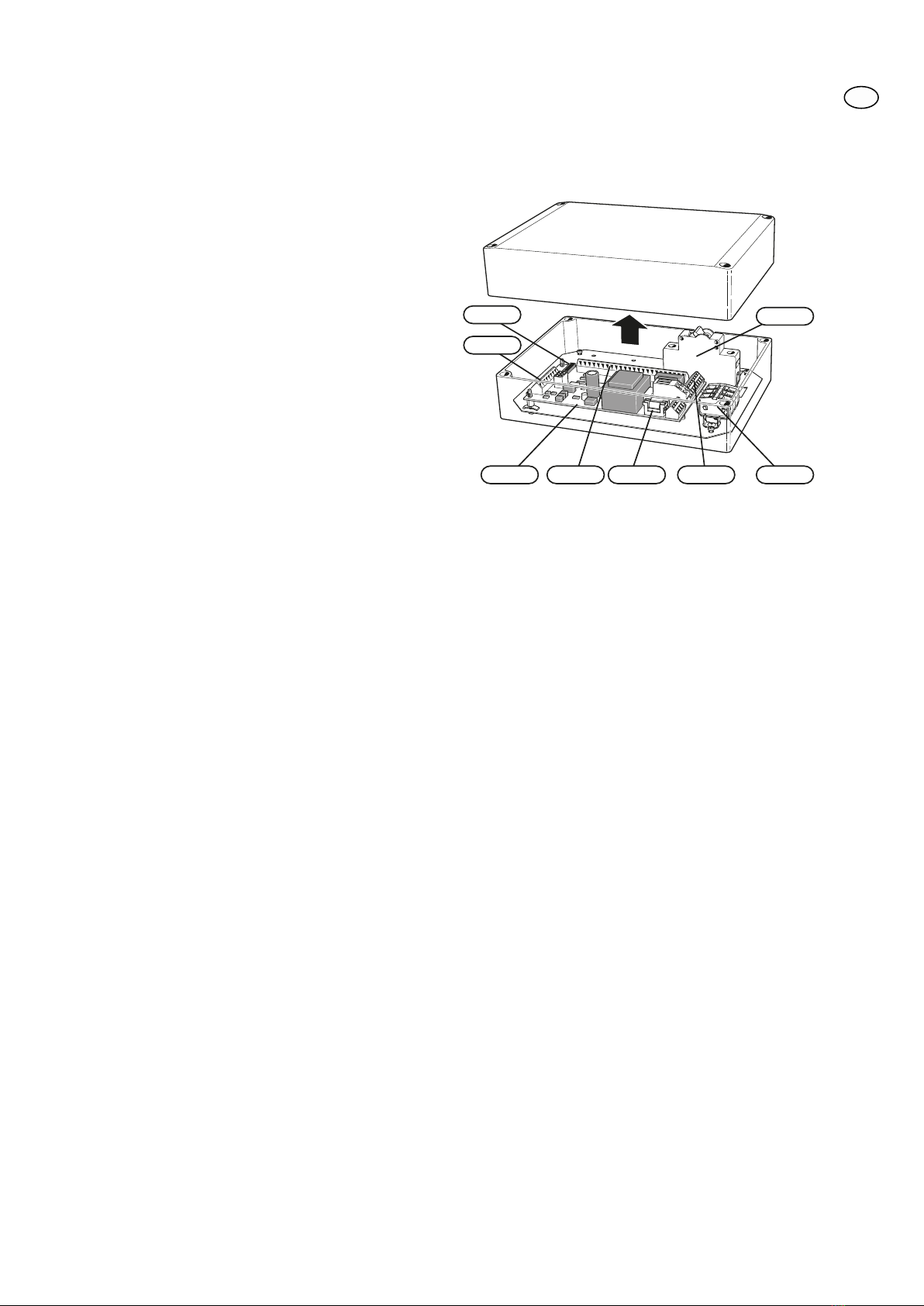

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspumpar och
växelventil
AA5-X9
Anslutningsplint, växelventilAA5-X10

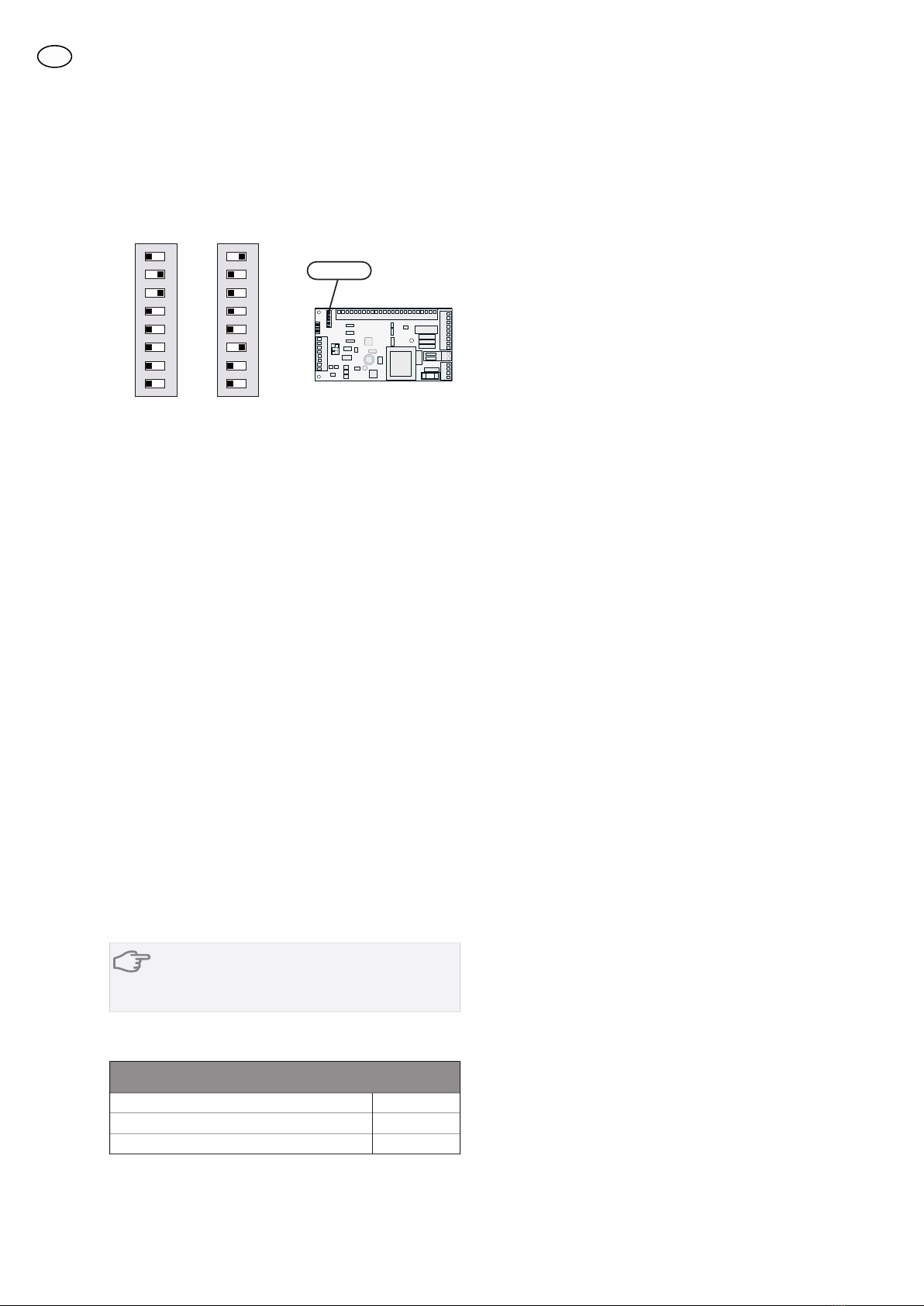

DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
3
Svenska, Installatörshandbok - POOL 40
SE

Röranslutning
Allmänt
När F1145/F1155/F1245/F1255/F1345/SMO40
kopplas mot tillbehöret, måste värmekretsen ha en
yttre cirkulationspump. Orsaken till detta är att under
poolladdning är det värmepumpens interna cirkula-
tionspump som håller uppe flödet genom poolvärme-
växlaren. Den extra/yttre cirkulationspumpen (GP10)
Växelventil
႑Montera växelventilen (QN19)) med port AB som in-
kommande framledning från värmepumpen, port A
mot poolen och port B mot värmesystemet. Montera
den så att port AB är öppen mot port B när motorn
är i viloläge. Vid signal öppnar port AB mot port A.
$
%
$%
Temperaturgivare
႑Poolgivaren (BT51) placeras på returledningen från
poolen.
႑Den externa framledningsgivaren (BT25) placeras på
framledningen till klimatsystemet, efter cirkulations-
pumpen (GP10).
K
Temperaturgivarna monteras med buntband tillsam-
mans med värmeledningspasta och aluminiumtejp.
Därefter skall de isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
Funktion
Uppvärmning av poolen prioriteras enligt valda inställ-
ningar i värmepumpen.
Om poolgivaren (BT51)) inte är ansluten tillåts poolladd-
ningen inte att starta.
Värmebärarflödet justeras så att temperaturdifferensen
över poolvärmeväxlaren är 10–15 °C. Inställningen görs
i meny 5.1.11.
4
SE

Principschema
Förklaring
PoolsystemCL11
TillbehörskortAA5
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
SmutsfilterHQ4
Växelventil, poolQN19
TrimventilRN42
Poolsystem 2CL12
Extern tillsatsEB1
Expansionskärl, slutetCM5
Extern eltillsatsEB1
Säkerhetsventil, värmebärarsidaFL10
Avstängningsventil, värmebärarsidaQM42
-
QM43
TrimventilRN11
VärmepumpsystemEB100,
101,
102
Temperaturgivare, utomhusBT1
Temperaturgivare, varmvattenBT6
Temperaturgivare, extern framledningBT25
Temperaturgivare, extern returledningBT71
VärmepumpEB100
Kylmodul AEP14
Kylmodul BEP15
Säkerhetsventil, köldbärarsidaFL10 -
FL11
Säkerhetsventil, värmebärarsidaFL12 -
FL13
SmutsfilterHQ1
HQ12 -
HQ15
Avstängningsventil, köldbärarsidaQM50
-
QM53
Avstängningsventil, värmebärarsidaQM54
-
QM57
Växelventil, värme/varmvattenQN10
BackventilRM10 -
RM13
Klimatsystem 2 (ECS 40/ECS 41)EP21
TillbehörskortAA5
Framledningsgivare, extra klimatsystemBT2
Returledningsgivare, extra klimatsystemBT3
Cirkulationspump, extra klimatsystemGP20
ShuntventilQN25
Övrigt
Styrmodul SMO 40AA25
Manometer, köldbärarsidaBP6
Expansionskärl, värmebärarsidaCM1
NivåkärlCM2
Expansionskärl, köldbärarsidaCM3
Ackumulatortank med solslingaCP10,
CP11
UtjämningskärlCP20
Bergvärme/JordkollektorEP12
Säkerhetsventil, värmebärare
FL2
Säkerhetsventil, köldbärareFL3
Cirkulationspump, värmebärare externGP10,
GP18
Påfyllningsventil, köldbärareQM12
Avluftningsventil, köldbärarsidaQM21
Avstängningsventil, värmebärare framQM31
Avstängningsventil, värmebärare returQM32
Avstängningsventil, köldbärare returQM33
Avstängningsventil, köldbärare framQM34
AvstängningsventilQM42
BackventilRM2,
RM21
TrimventilerRN60 -
RN63
Påfyllnadsventilsats, köldbärareXL15
Anslutning, påfyllning köldbärareXL27 -
XL28
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
5
SE

Principschema F1145/F1155 med POOL 40 och eventuellt extra klimatsystem
-QM31
-FL2
-QM32
-HQ1
-CM1
-EB100-BT1
-EB100
F1145
-EB100
-BT25
-RM2
-GP10
-EP5
-GP9 -BT51 POOL
-HQ4
-AA5
-QN19
BA
AB
-EB100-BT6
-CP10
-EB100
-FL3
-QM42
-QM12
-CM2
-XL15
-QM34
-EP12
-CL11
-GP20
-BT3
-BT2
-QN25
-EP21
Principschema F1245/F1255 med POOL 40 och eventuellt extra klimatsystem
-EB100-BT1
-QM31
-QM32
-EB100-HQ1
F1245
-EB100
-EB100
-FL2
-CM1
-FL3
-QM42
-QM12
-CM2
-XL15
-QM34
-EP12
-EB100
-BT25
-RM2
-GP10
-EP5
-GP9
-CL11
-BT51 POOL
-HQ4
-AA5
-QN19
BA
AB
-GP20
-BT3
-BT2
-QN25
-EP21
6
SE

Principschema F1345 med POOL 40 och eventuellt extra klimatsystem
-EB100-BT71
-EP12
-CM3
P
-BP6 -QM21 -FL3
-XL28-XL27
-QM33
-QM34
-EB100-BT1
-EB100-BT25
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM11
-HQ12
-RM10-QM50
-QM51
-FL10
-QM52
-QM53
-FL11
-EB100
-EP15
-EP14
-EB100
-CP10
-EB100
-BT6
-RN63
-RN62
-CP11
-RN60
-RN61
-EB100-QN10
POOL
1
-RN42 -GP9 -BT51 -HQ4
-EP5
-AA5
-CL11
-CL11-QN19
-BT3
-BT2
-EP21
-GP20
-QN25
-AA5
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-RM21
-GP18
-CP20
-GP10

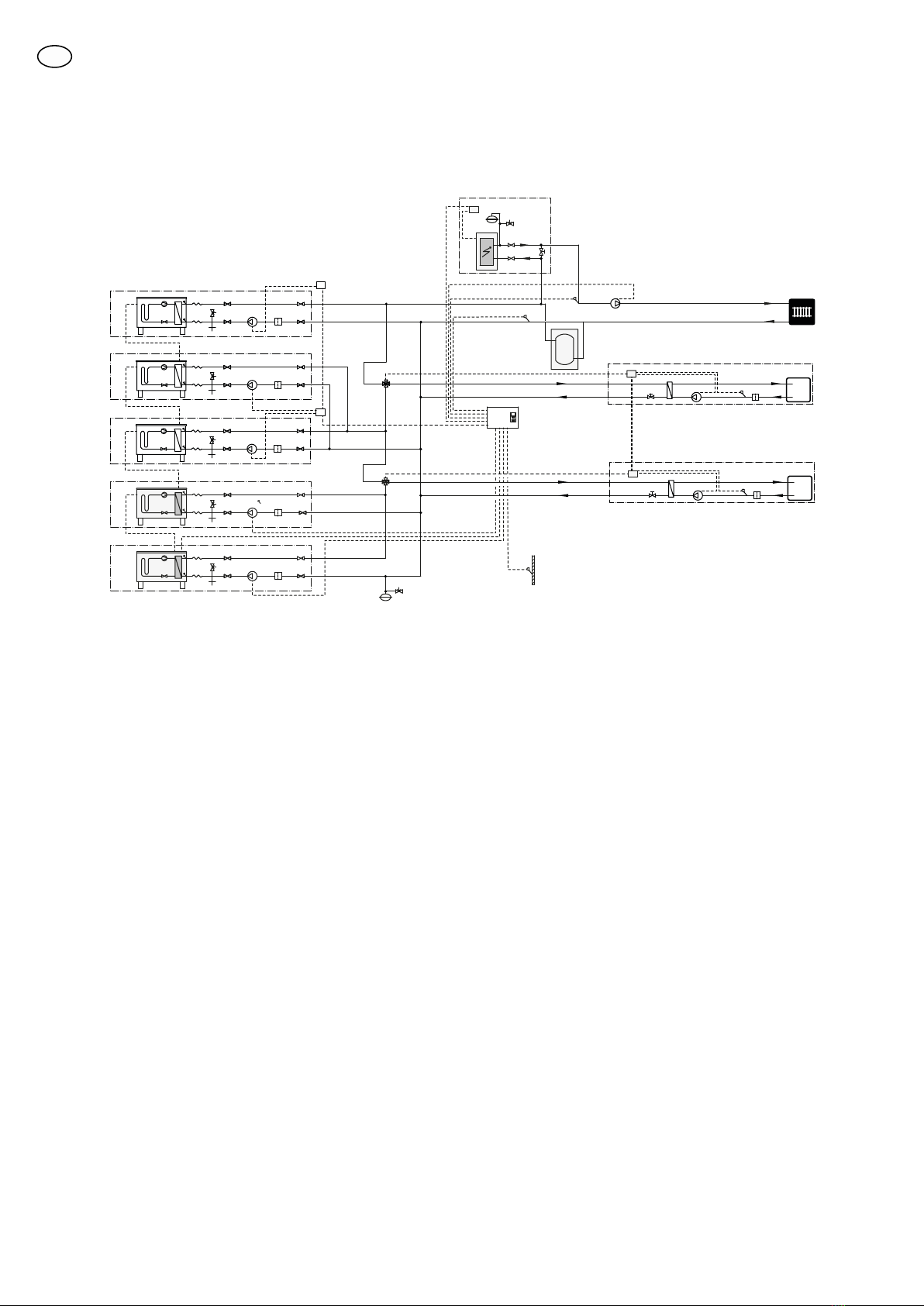

Principschema F1345 med 2 x POOL 40 och eventuellt extra klimatsystem
-EB100-BT71
-EP12
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM10-QM50 -FL10
-QM53
-EB101
-EP15
-EP14
-GP2
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM11
-HQ12
-RM10
-QM50
-QM51
-FL10
-QM52
-QM53
-FL11
-EB100
-EB100
-CM3
P
-BP6 -QM21 -FL3
-XL28-XL27
-QM33
-QM34
-EB101
-EB100-BT1
POOL
2
-RN22
-BT6
-EB100
-CP10
-EB100-BT25
-CL12
POOL
1
-RN42
-AA5
-GP9 -BT51 -HQ4
-EP5
-GP9 -BT51 -HQ4
-EP5
-CL12
-AA5
-CL11
-QN19
-CL11-QN19
-EB100-QN10
-CM1
-FL2
-EP15
-EP14
7
SE

Principschema SMO 40 och två extra klimatsystem
-AA25-BT71
-AA25-BT25
-EB105-AA25
-EB105
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB105
-HQ1
-FL10
-RM11
-CM1
-FL2
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB101
-HQ1
-AA25
-FL10
-RM11
-BT1
-AA25
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-AA25
POOL1
-RN42 -GP9 -BT51 -HQ4
-EP5
-CL11
-AA25
-CP20
-AA25-GP10
-RM11
-EB102
-EB101
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB102
-HQ1
-FL10
-EB103-AA25
-EB103
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB103
-HQ1
-FL10
-RM11
POOL2
-RN42 -GP9 -BT51 -HQ4
-EP5
-CL12
-AA25
-CL12-QN19
-CL12-QN19
-EB104
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB104
-HQ1
-FL10
-RM11
8
SE

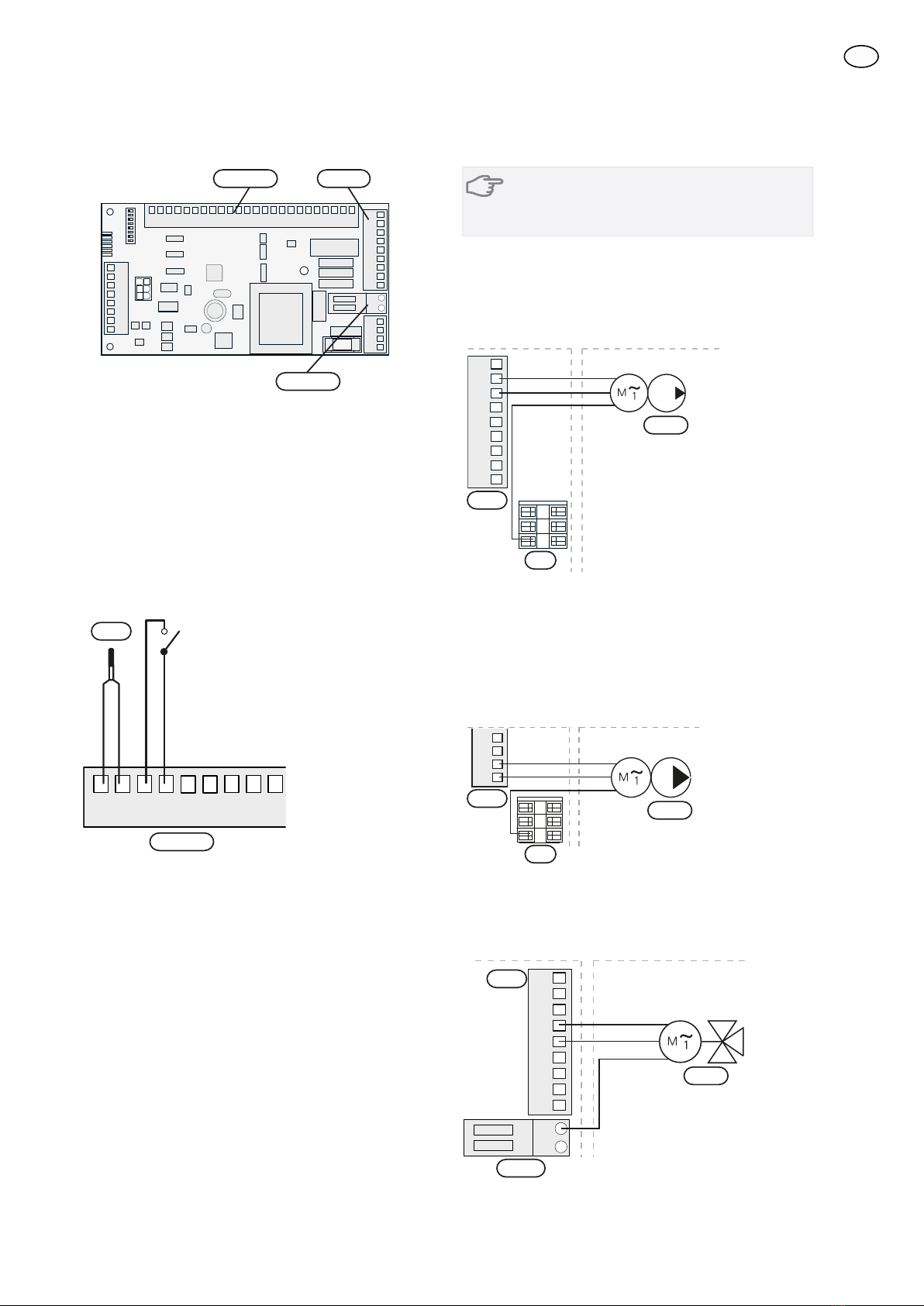

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av POOL 40.
Elschema finns i slutet av denna installatörshandbok.

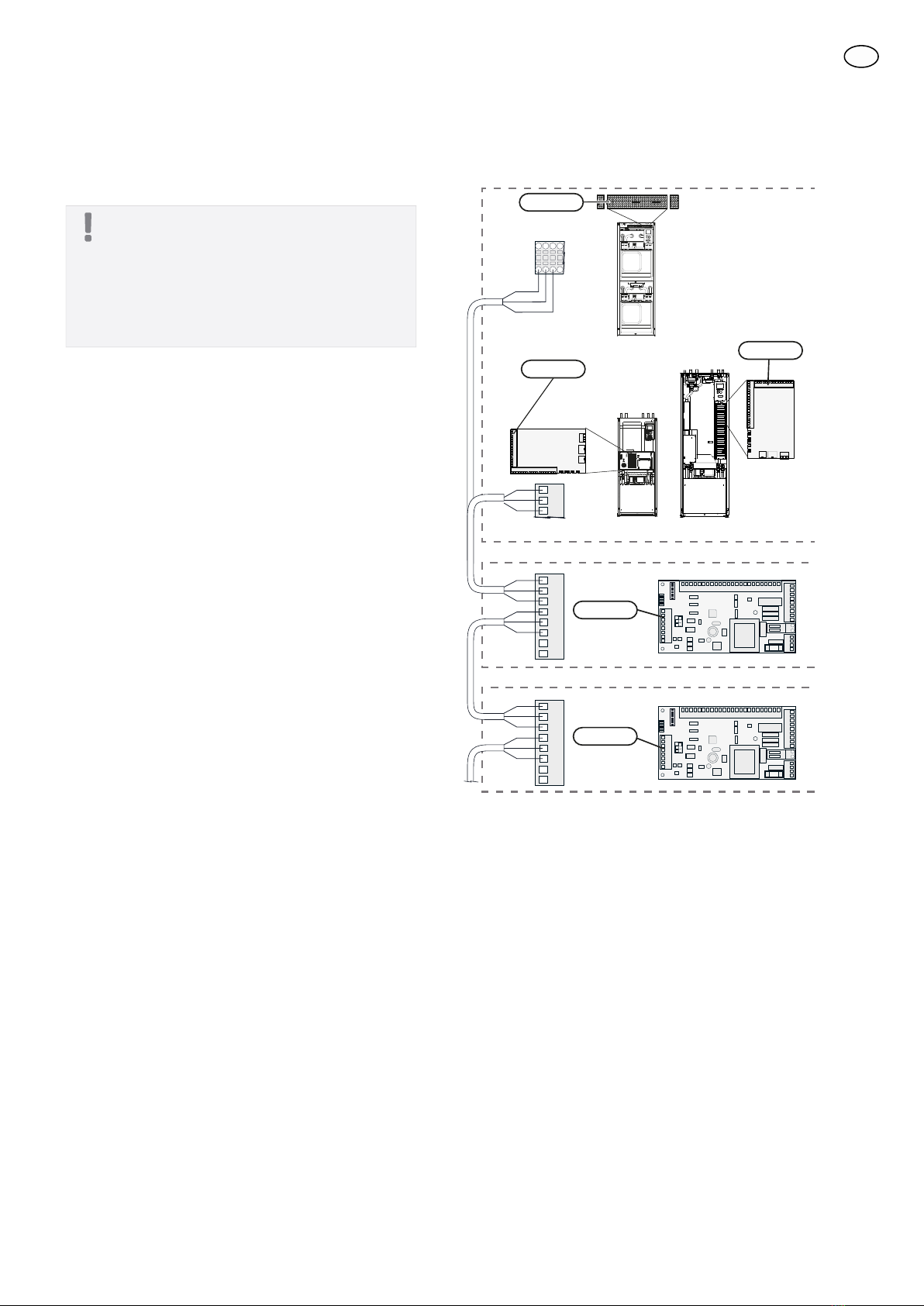

Anslutning av kommunikation
Bergvärmepumpar
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F1145/F1155/F1245/F1255 eller på
plint X6 i F1345.
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till in-
gångskortets plint (AA3-X4) i
F1145/F1155/F1245/F1255 eller på plint X6 i F1345.
De efterföljande korten ansluts i serie med föregående
kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
X6
1234
A
B
GND
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
))
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
LEK
)
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
(%
;
))
$$;
9
SE

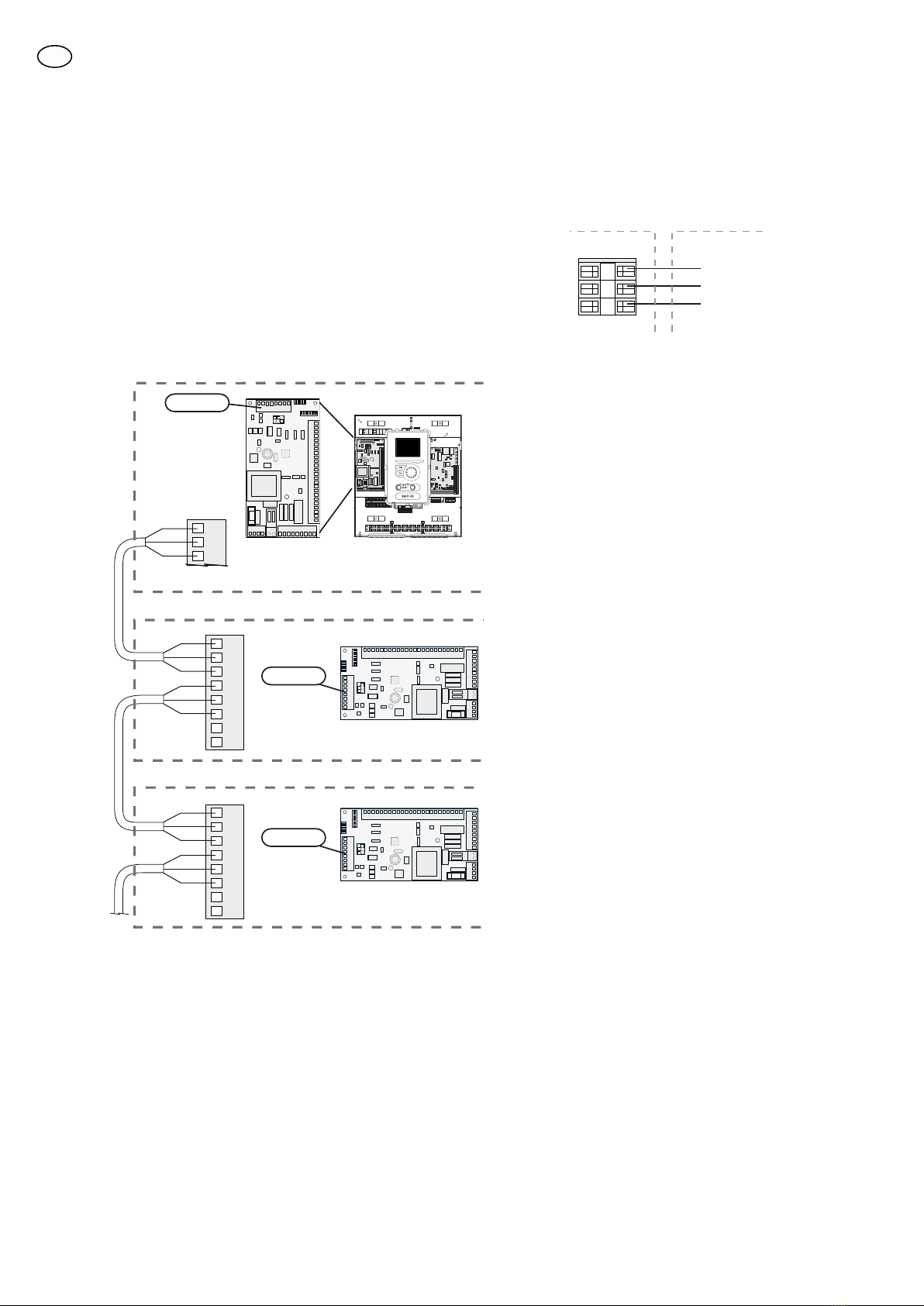

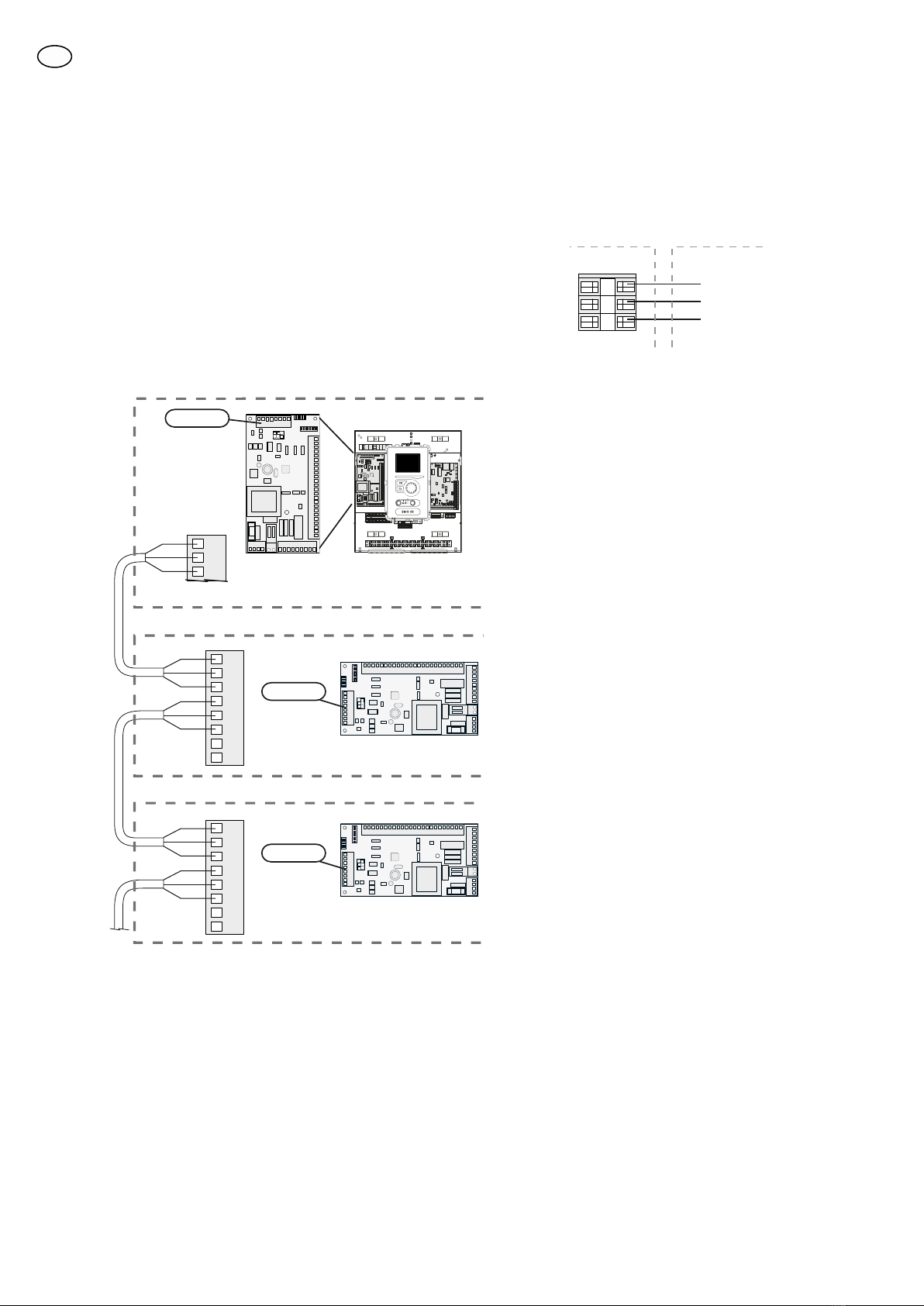

Luft/vattenvärmepumpar
Styrmodul
Detta tillbehör innehåller ett tillbehörskort (AA5) som
kopplas mot (AA5-X4) på styrmodul.
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första externa tillbehörskortet ska anslutas direkt
på plint AA5-X4 i styrmodulen. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
AA25
AA5-X4
LN 1 1 0 23 4PE
123 4
LEK
ON
12345678
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NLPEPE
12345678
23456789
2
3
4
-X8
-X4
-X10
-X1
Tillbehörskort 1
Tillbehörskort 2
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW
10
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;
$$;
Anslutning av givare och extern blockering
Använd kabeltyp LiYY, EKKX eller likvärdig.
Poolgivare (BT51)
Anslut poolgivaren till AA5-X2:23-24.
Extern blockering (valfritt)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts
blockeras pooluppvärmningen.
Extern blockering
AA5-X2
24 20212223 16171819
BT51
Extern framledningsgivare (BT25)
För inkoppling av BT25 se respektive produkts IHB.
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max
belastas med 2 A (230 V) totalt.
Anslutning av cirkulationspump, poolkrets
(GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V),
AA5-X9:7 (N) och X1:3 (PE).
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP9
AA5-X9
X1
Anslutning av cirkulationspump, klimatsy-
stem (GP10)
Om klimatsystemet inte redan är försett med en extern
pump ska en sådan kopplas in på tillbehörskortet.
Anslut cirkulationspumpen (GP10) till AA5-X9:2 (230
V), AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP10
X1
Anslutning av växelventilsmotor (QN19)
Anslut motorn (QN19) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
Svart
Blå
Brun
2
AA25 Externt
AA5-X9
QN19
AA5-X10
1
11
SE

DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2
ON
12345678
ON
12345678
Pool 1 Pool 2
Programinställningar
Programinställningen av POOL 40 kan göras via start-
guiden eller direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar1)
Aktivering/avaktivering av tillbehör.
1) Gäller NIBE F1145/F1155 och F1245/F1255.
Meny 5.2.4 - tillbehör2)
Aktivering/avaktivering av tillbehör.
2) Gäller NIBE F1345 och SMO 40.
Meny 4.1.1 - pool
Aktivering av pooluppvärmning samt inställning av
start- och stopptemperatur.
Meny 5.1.11 - värmebärarpumpshastighet
Inställning av värmebärarpumpens hastighet.
TÄNK PÅ!
Se även Installatörshandboken för
F1145/F1155/F1245/F1255/F1345/SMO40.
Tekniska data
Pool-ventil
230V 50HzManöverspänning
8,6kVs-värde
28Anslutning ventil (Ø mm)
12
SE

General
POOL 40 is an accessory that enables pool heating with
F1145/F1155/F1245/F1255/F1345/SMO40.
A reversing valve (QN19) can be connected to control
part, or all, of the heating medium flow to a pool ex-
changer. The reversing valve, or, if required – the revers-
ing valves (however, with the same control signal),
is/are installed on the heating medium circuit that goes
to the radiator system as normal. In systems with a
cascade connection you determine in the control sys-
tem how many compressors are permitted to work
with pool heating. External circulation pump (GP10)
to the climate system must be installed if one or more
pools is docked to the system.
During pool heating the heating medium is circulated
between the heat pump and the pool exchanger using
the heat pump's internal circulation pumps. An external
circulation pump (GP9) circulates the heating medium
between the pool exchanger and the pool.
The external circulation pump (GP10) circulates the
heating medium water in the climate systems and the
additional heat can be engaged as necessary at the
same time as the external flow sensor continually
meters the heating demand of the house.
The heat pump controls the reversing valve (QN19),
pool circulation pump (GP9) and any heating circuit
circulation pumps (GP10) via POOL 40.
Up to two different pool systems can be connected to
the F1345 or SMO 40 and controlled individually, but
two POOL 40 accessories are required.
Contents
Actuator reversing valve1x
Shuttle valve1x
Kit for accessory card1x
Heating pipe paste2x
Aluminium tape1x
Insulation tape1x
Temperature sensor2x
Cable ties4x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pumps and re-
versing valve
AA5-X9
Terminal block, reversing valveAA5-X10
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
13
English, Installer manual - POOL 40
GB

Pipe connections
General
When F1145/F1155/F1245/F1255/F1345/SMO40 is
docked to the accessory, the heating circuits must be
supplied with an external circulation pump. This is be-
cause, during pool charging, the internal circulation
pump of the heat pump maintains a flow through the
pool heat exchanger. The extra/external circulation
pump (GP10)
Shuttle valve
႑Install the reversing valve (QN19)) with port AB as
incoming flow line from the heat pump, port A to-
wards the pool and port B towards the heating sys-
tem. Install it so that port AB is open towards port B
when the motor is in standby mode. In the event of
a signal port AB opens towards port A.
$
%
$%
Temperature sensor
႑The pool sensor (BT51) is located on the return line
from the pool.
႑The external flow temperature sensor (BT25) is loc-
ated on the flow line to the climate system, after the
circulation pump (GP10).
K
Install the temperature sensors with cable ties with the
heat conducting paste and aluminium tape. Then insu-
late with supplied insulation tape.
NOTE
Sensor and communication cables must not
be placed near power cables.
Function
Heating of the pool is prioritised according to selected
settings in the heat pump.
If the pool sensor (BT51)) is not connected, pool char-
ging is not permitted to start.
The heating medium flow is adjusted so that the tem-
perature difference over the pool heat exchanger is
10–15 °C. The setting is made in menu 5.1.11.
14
GB

Outline diagram
Explanation
Pool systemCL11
Accessory cardAA5
Temperature sensor, poolBT51
Heat exchanger, poolEP5
Circulation pump, poolGP9
Particle filterHQ4
Three way valve, poolQN19
Trim valveRN42
Pool system 2CL12
External additional heatEB1
Expansion vessel, closedCM5
External electrical additional heatEB1
Safety valve, heating medium sideFL10
Shut-off valve, heating medium sideQM42
-
QM43
Trim valveRN11
Heat pump systemEB100,
101,
102
Temperature sensor, outdoorBT1
Temperature sensor, hot waterBT6
Temperature sensor, external flow lineBT25
Temperature sensor, external return lineBT71
Heat pumpEB100
Cooling module AEP14
Cooling module BEP15
Safety valve, collector sideFL10 -
FL11
Safety valve, heating medium sideFL12 -
FL13
Particle filterHQ1
HQ12 -
HQ15
Shut-off valve, brine sideQM50
-
QM53
Shut-off valve, heating medium sideQM54
-
QM57
Reversing valve, heating/hot waterQN10
Non-return valveRM10 -
RM13
Climate system 2 (ECS 40/ECS 41)EP21
Accessory cardAA5
Flow temperature sensor, extra climate systemBT2
Return line sensor, extra climate systemBT3
Circulation pump, extra climate systemGP20
Shunt valveQN25
Miscel-
laneous
Control module SMO 40AA25
Manometer, brine sideBP6
Expansion vessel, heating medium sideCM1
Level vesselCM2
Expansion vessel, brine sideCM3
Accumulator tank with solar coilCP10,
CP11
Buffer vesselCP20
Ground-source heating/Ground collectorEP12
Safety valve, heating mediumFL2
Safety valve, brineFL3
Circulation pump, heating medium externalGP10,
GP18
Filler valve, brineQM12
Venting valve, brine sideQM21
Shut-off valve, heating medium flowQM31
Shut off valve, heating medium returnQM32
Shut off valve, brine returnQM33
Shut off valve, brine flowQM34
Shut-off valveQM42
Non-return valveRM2,
RM21
Trim valvesRN60 -
RN63
Filling set, brineXL15
Connection, filling brineXL27 -
XL28
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
15
GB

Outline diagram F1145/F1155 with POOL 40 and any extra climate system
-QM31
-FL2
-QM32
-HQ1
-CM1
-EB100-BT1
-EB100
F1145
-EB100
-BT25
-RM2
-GP10
-EP5
-GP9 -BT51 POOL
-HQ4
-AA5
-QN19
BA
AB
-EB100-BT6
-CP10
-EB100
-FL3
-QM42
-QM12
-CM2
-XL15
-QM34
-EP12
-CL11
-GP20
-BT3
-BT2
-QN25
-EP21
Outline diagram F1245/F1255 with POOL 40 and any extra climate system
-EB100-BT1
-QM31
-QM32
-EB100-HQ1
F1245
-EB100
-EB100
-FL2
-CM1
-FL3
-QM42
-QM12
-CM2
-XL15
-QM34
-EP12
-EB100
-BT25
-RM2
-GP10
-EP5
-GP9
-CL11
-BT51 POOL
-HQ4
-AA5
-QN19
BA
AB
-GP20
-BT3
-BT2
-QN25
-EP21
16
GB

Outline diagram F1345 with POOL 40 and an extra climate system
-EB100-BT71
-EP12
-CM3
P
-BP6 -QM21 -FL3
-XL28-XL27
-QM33
-QM34
-EB100-BT1
-EB100-BT25
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM11
-HQ12
-RM10-QM50
-QM51
-FL10
-QM52
-QM53
-FL11
-EB100
-EP15
-EP14
-EB100
-CP10
-EB100
-BT6
-RN63
-RN62
-CP11
-RN60
-RN61
-EB100-QN10
POOL
1
-RN42 -GP9 -BT51 -HQ4
-EP5
-AA5
-CL11
-CL11-QN19
-BT3
-BT2
-EP21
-GP20
-QN25
-AA5
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-RM21
-GP18
-CP20
-GP10
Outline diagram F1345 with 2 x POOL 40 and an extra climate system
-EB100-BT71
-EP12
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM10-QM50 -FL10
-QM53
-EB101
-EP15
-EP14
-GP2
-HQ15
-HQ14
-RM12
-RM13
-QM54
-FL12
-QM55
-QM56
-QM57
-FL13
-HQ13
-RM11
-HQ12
-RM10
-QM50
-QM51
-FL10
-QM52
-QM53
-FL11
-EB100
-EB100
-CM3
P
-BP6 -QM21 -FL3
-XL28-XL27
-QM33
-QM34
-EB101
-EB100-BT1
POOL
2
-RN22
-BT6
-EB100
-CP10
-EB100-BT25
-CL12
POOL
1
-RN42
-AA5
-GP9 -BT51 -HQ4
-EP5
-GP9 -BT51 -HQ4
-EP5
-CL12
-AA5
-CL11
-QN19
-CL11-QN19
-EB100-QN10
-CM1
-FL2
-EP15
-EP14
17
GB

Outline diagram SMO 40 and two extra climate systems
-AA25-BT71
-AA25-BT25
-EB105-AA25
-EB105
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB105
-HQ1
-FL10
-RM11
-CM1
-FL2
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB101
-HQ1
-AA25
-FL10
-RM11
-BT1
-AA25
-CM5 -FL10
-QM42
-QM43 -RN11
-EB1
-EB1
-AA25
POOL1
-RN42 -GP9 -BT51 -HQ4
-EP5
-CL11
-AA25
-CP20
-AA25-GP10
-RM11
-EB102
-EB101
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB102
-HQ1
-FL10
-EB103-AA25
-EB103
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB103
-HQ1
-FL10
-RM11
POOL2
-RN42 -GP9 -BT51 -HQ4
-EP5
-CL12
-AA25
-CL12-QN19
-CL12-QN19
-EB104
-QM1
-BT3
-BT12 -QM31
-QM32 -QM43
-GP12
-AA25-EB104
-HQ1
-FL10
-RM11
18
GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The heat pump must not be powered when
installing POOL 40.
The electrical circuit diagram is at the end of this In-
staller handbook.
Connecting communication
Ground-source heat pumps
This accessory contains an accessory card (AA5) that
must be connected directly to the heat pump on the
input card (terminal blockAA3-X4) in
F1145/F1155/F1245/F1255 or on terminal block X6
in F1345.
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to
the input card's terminal block (AA3-X4) in
F1145/F1155/F1245/F1255 or on terminal block X6
on F1345. The following cards must be connected in
series with the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
X6
1234
A
B
GND
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
))
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
LEK
)
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 
(%
;
))
$$;
19
GB

Air/water heat pumps
Control module
This accessory contains an accessory board (AA5) that
is connected to (AA5-X4) on control module.
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first external accessory card must be connected
directly to terminal block AA5-X4 in the control module.
The following cards must be connected in series with
the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
SMO 40
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
AA25
AA5-X4
LN 1 1 0 23 4PE
123 4
LEK
ON
12345678
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NLPEPE
12345678
23456789
2
3
4
-X8
-X4
-X10
-X1
Tillbehörskort 1
Tillbehörskort 2
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
8QLW ER[ ([WHUQDO
20
GB
