Notável Móveis NT1180 User manual

Instalação
Instalación
Installation

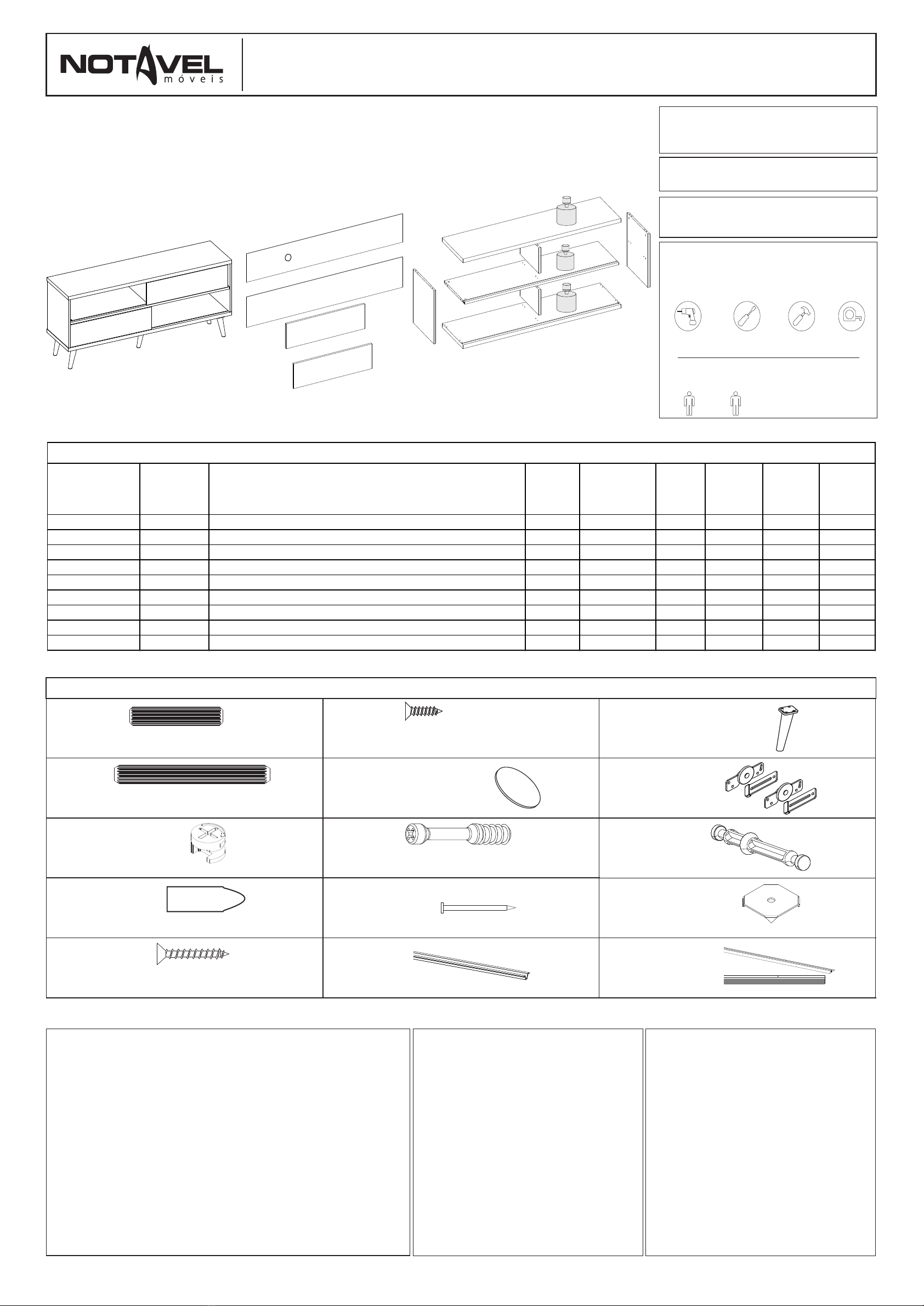

ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
01. A marcação do código da peça e do número de lote que aparece nas fitas de borda é
facilmente removida com borracha escolar ou com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser
quitados con paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with
cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto
antes de ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos
antes de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
COD: NT1180
BANCADA NT1180
NT1180 BANCO
NT1180 BENCH
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 753X1081X410mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
16
B
PARAFUSO MINIFIX 5x31mm
TORNILLO MINIFIX 5x31mm
5X31mm MINI-FIX SCREW
16
R
TAPA FURO ADESIVO PLÁSTICO 15mm
TAPA-AGUJERO ADHESIVO PLÁSTICO 15mm
15MM PLASTIC ADHESIVE HOLE COVER
PP
PARAFUSO 3,5X12mm CABEÇA CHATA
TORNILLO 3,5X12mm CABEZA PLANA
3,5X12mm FLAT HEAD SCREW 10
33
D
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL
16
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
20
C
TAMBOR MINIFIX 12x9mm
BARRIL MINIFIX 12x9mm
12X9mm MINI-FIX BARREL
PÁGINA | PAGINA | PAGE: 01
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui
indicados, mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida
neste documento, o cliente deverá adotar as seguintes orientações e
cuidados quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do
manual de montagem que será fornecido com o produto no momento
da entrega.
Para o uso adequado e conservação do móvel deve-se evitar
maus tratos, como por exemplo: bater portas e gavetas, arrastar ou
riscar o móvel, umidade ou calor excessivos e exposição ao sol, para
evitar possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de
pedras de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os
valores indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais
impróprios e não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos
móveis seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta),
internas, vidros e espelhos, a limpeza deverá ser feita com pano limpo
e levemente umedecido em água e sabão neutro. Em seguida, deverá
ser passado um pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del
periodo en el presente documento, con la
presentación de este certificado y la factura.
Para que el producto esté garantizado
por la garantía dada en este documento, el
cliente debe tomar las siguientes directrices
y p r e c a u c i o n e s d e i n s t a l a c i ó n ,
mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las
instrucciones de ensamblaje que serán
proporcionadas con la entrega del producto.
P a r a e l u s o a d e c u a d o y l a
conservación del mueble se debe evitar los
malos tratos, tales como: golpear puertas y
cajones, arrastrar o arañar los muebles,
humedad o el calor excesivos y la exposición
al sol para evitar un posible cambio en el
color original de los muebles.
No será responsabilidad de Notável
Móveis problemas que se originen en el uso
de los productos de forma inapropiada o
ruptura del mueble en función de exceso de
peso mediante la colocación de piedras de
granito, mármol y otros.
- El peso soportado por cada estante
debe cumplir con los valores indicados en la
ilustración.
Tampoco serán responsabilidad de
Notável Muebles los problemas que se
originan en:
- In s ta l a ci o nes el é ctr i ca s o
hidráulicas.
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del
mueble en locales inapropiados y no
fumigados periódicamente.
- Todo y cada corte o cambio en los
muebles.
- Uso de productos de limpieza o
abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se
recomienda que la limpieza de los muebles
sea hecha como sigue:
En las partes externas (puertas,
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser hecha
con paño limpio y ligeramente humedecido
con agua y jabón suave. A continuación, se
debe pasar un paño limpio y seco.
En el caso del traslado del mueble a
otro sitio, esto sólo puede ocurrir a través de
profesionales especializados, y para el
manejo del mueble se requiere que el mismo
sea levantado del piso. El producto no debe
s e r ar r a s t r a d o pu es d a ñ o s en l a
manipulación y el transporte no están
cubiertos por la garantía.
WARRANTY TERM
This warranty shall be applied within
the time l imits specified herein, by
presentation of this certificate and invoice.
In order for the product to be covered
by the warranty provided in this document,
the client should follow the following
guidelines and precautions for assembly,
maintenance and cleaning.
ASSEMBLY
Assembly must be carried out
according to the instructions in the assembly
manual which is supplied with the product at
the time of delivery.
For proper use and conservation of
this furniture, mistreatment should be
avoided, such as hitting doors and drawers,
dragging or scratching the furniture,
excessive moisture or heat to avoid possible
changes in its original color.
Problems from improper use of the
products as breaking of the furniture due to
the excess weight by installation of granite,
ma rble, an d o thers will not be th e
responsibility of Notável Móveis
- The weight withstood by each
shelf/drawer must comply with the values
indicated in illustration.
It will not be responsibility of the
Notável Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
- Storage and moving of the furniture
in inappropriate places and not fumigated
periodically.
- Any trimming or alteration in the
furniture.
- Use of cleaning agents or abrasives
not recommended.
UPKEEP AND CLEANING
For durability, it is recommended that
the furniture be cleaned this way:
In the outer parts (doors, sides and
drawer front), inside, glass and mirrors, the
cleaning should be done with a cloth clean
and lightly moistened with mild soap and
water. Then a clean, dry cloth should be
used.
In case of transfer of the furniture to a
different place, this can only be done by
specialized professionals, and for the
moving of the furniture it is necessary that it is
lifted off the ground. It should not be dragged
because malfunctions due to handle and
moving are not covered by the warranty.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código do
Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de Móveis
Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores junto aos
lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC.”
A MARCAÇÃO DO CÓDIGO DA PEÇA E DO NÚMERO DE LOTE QUE
APARECE NAS FITAS DE BORDA É FACILMENTE REMOVIDA COM
BORRACHA ESCOLAR OU COM PANO E ÁLCOOL.
1
4
5
2
2
6
6
7
10 3
3
10
FUNDO JUNÇÃO METÁLICO 13X13mm
FONDO JUNCIÓN METÁLICO 13x13mm
METALIC BOTTOM JUNCTION 13X13mm
EEE
BB
PINO MINI FIX 61 mm DUPLO
PIN MINI FIX 61 mm DOBLE
PIN MINI FIX 61 mm DOUBLE 2
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
NT1180 1 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP 43561-01 1 1356 358 25
NT1180 2 LATERAL DIR/ESQ | LADO DER/IZQ | RIGHT/LEFT SIDE MDP 43562-02 2 357 357 15
NT1180 3 DIVISORIA CENTRAL | DIVISIÓN CENTRAL | CENTRAL DIVISORY MDP 43563-03 2 171 324 15
NT1180 4 PRATELEIRA CENTRAL | REPISA CENTRAL | CENTRAL SHELF MDP 43564-04 1 1321 356 15
NT1180 5 TAMPO SUPERIOR | CUBIERTA SUPERIOR | UPPER TOP MDP 43566-05 1 1356 358 25
NT1180 6 PORTA DESLIZANTE | PUERTA CORREDERA | SLIDING DOOR MDP 43567-06 2 673 160 15
NT1180 7 FUNDO INFERIOR | FONDO INFERIOR | LOWER BOTTOM HDF 43568-07 1 1340 195 3
NT1180 10 FUNDO SUPERIOR | FONDO SUPERIOR | UPPER BOTTOM HDF 43611-10 1 1340 195 3
NT1180 8 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET -43569-08 1
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
2
AN
CAVILHA MADEIRA 6x50mm
CLAVIJA MADERA 6x50mm
6X50MM WOODEN DOWEL
MINI GIZ 25x8mm
MINI TIZA 25x8mm
MINI CHALK 25x8mm 2
GG
PARAFUSO 3,5X20MM CABEÇA CHATA
TORNILLO 3,5X20MM CABEZA PLANA
3.5X20MM FLAT HEAD SCREW
WW 16
PÉ PLÁSTICO RETRO PALITO
PATA PLASTICA RETRO PALITO
FOOT PLASTIC RETRO STICK
PE 4
GUIA PORTA DESLIZANTE
GUIA PUERTA CORREDERA
SLIDING DOOR GUIDE
K2
2
F
TRILHO U 1321mm
CARRIL EN U 1321mm
U-RAIL 1321mm 2
H
TRILHO U SIMPLES 1321mm
CARRIL EN U SIMPLE 1321mm
SINGLE U-RAIL 1321mm
222
20kg
15kg
20kg

PASSO 1
PASO 1
STEP 1
1 - Insira as cavilhas A (6x30mm) nas peças 2, 3 e 4.
2 - Encaixe os pinos minifix B nas peças 2.
1 - Inserte las clavijas A (6x30mm) en las partes 2, 3 y 4.
2 - Introduzca las clavijas del minifix B en las partes 2.
1 - Insert the dowels A (6x30mm) into parts 2, 3, and 4.
2 - Insert the minifix pins B into parts 2.
B4
A16
4
PASSO 2
PASO 2
STEP 2
C2
PASSO 3
PASO 3
STEP 3
1 - Encaixe a peça 2 na peça 1. Encaixe os tambores
minifix C na peça 2 e gire até travar.
1. Empuje la parte 2 en la parte 1. Empuje los tambores
mini-fix C en la parte 2 y gire hasta que se bloqueen.
1 - Fit part 2 to part 1. Fit the minifix C barrels to part 2 and
rotate until they lock.
PASSO 5
PASO 5
STEP 5
1 - Encaixe a peça 4 na peça 2 e 3. Encaixe os tambores
minifix C na peça 4 e gire até travar.
1 - Montar la pieza 4 en las piezas 2 y 3. Montar los
tambores mini-fix C en la pieza 4 y girar hasta que se
bloqueen.
1 - Attach part 4 to part 2 and 3. Attach the minifix C drums
to part 4 and rotate until they lock.
PASSO 6
PASO 6
STEP 6
1 - Encaixe a peça 2 na peça 1 e 4. Encaixe os tambores
minifix C na peça 2 e 4, depois gire até travar.
2 - Encaixe os pinos minifix BB na peça 4, transpassando
na peça 3.
3 - Encaixar tambores minifix C na peça 3 e girar até travar.
1 - Encajar la parte 2 en la parte 1 y 4. Encajar los
tambores mini-fix C en la parte 2 y 4, luego girar hasta que
se bloqueen.
2 - Colocar las clavijas mini-fix BB en la parte 4, pasando
por la parte 3.
3 - Coloque los tambores minifix C en la pieza 3 y gire
hasta que se bloquee.
1 - Fit part 2 into part 1 and 4. Fit the mini-fix C barrels into
part 2 and 4, then turn until it locks.
2 - Fit minifix BB pins into part 4, passing through part 3.
3 - Fit the minifix C drums in the part 3 and turn until
locking.
PASSO 7
PASO 7
STEP 7
C8
R16
PE 4
PASSO 12
PASO 12
STEP 12
1 - Alinhe os fundos 7 e 10 no produto. Fixe-os com os
pregos D.
2 - Na junção entre costas utilize os fixadores E em
conjunto com os pregos D.
1 - Alinear los fondos 7 y 10 en el producto. Fíjalos con
clavos D.
2 - En la unión entre los respaldos, utilice los sujetadores E
junto con los clavos D.
1 - Align the bottoms 7 and 10 on the product. Fix them with
the D nails.
2 - At the junction between backs use the fasteners E
together with the nails D.
PASSO 11
PASO 11
STEP 11
1 - Agora que a peça 6 está em seu lugar certo, pela parte
de trás do produto vamos fazer o aperto das guias do kit K
que fora colocadas nos passos anteriores, para acertar a
regulagem correta.
1 - Ahora que la pieza 6 está en su lugar correcto, desde la
parte trasera del producto apretaremos las guías del kit K
que se colocaron en los pasos anteriores, para fijar el ajuste
correcto.
1 - Now that part 6 is in its right place, from the back of the
product we will tighten the guides of the K kit that were
placed in the previous steps, to set the correct adjustment.
PASSO 8
PASO 8
STEP 8
PASSO 9
PASO 9
STEP 9
PASSO 10
PASO 10
STEP 10
1 - Encaixe as peças 6 nos trilhos do produto.
1. C oloque las piezas 6 en los rieles del producto.
1 - Snap part 6 into the product's rails.
1 - Alinhe os trilhos H nas marcações das peças 4 e 5 e
fixe-os com os parafusos PP (3,5x12mm).
2 - Encaixe os trilhos F no canal das peças 1 e 4.
3 - Encaixe os pinos minifix B nas peças 1 e 5.
1 - Alinee los rieles H con las marcas de las piezas 4 y 5 y
fíjelos con los tornillos PP (3,5x12mm).
2 - Enganche los rieles F en la ranura de las partes 1 y 4.
3 - Coloque los pasadores del minifix B en las partes 1 y 5.
1 - Align the H-rails to the markings on parts 4 and 5 and
secure them with the PP screws (3.5x12mm).
2 - Engage the F rails in the channel of parts 1 and 4.
3 - Slide the minifix B pins into the parts 1 and 5.
1 - Encaixe a peça 3 na peça 4. Encaixe os tambores C na
peça 3 e gire até travar.
2 - Encaixe a peça 5 nas peças 2 e 3. Encaixe os tambores
C na peça 2 e 3, depois gire até travar.
3 - Cole os adesivos R sobre todos os tambores C.
1 - Encajar la parte 3 en la parte 4. Coloque los tambores C
en la pieza 3 y gire hasta que se bloquee.
2 - Encaje la pieza 5 en las piezas 2 y 3. Encaje los
tambores C en la pieza 2 y 3, y gire hasta que se bloqueen.
3 - Pegue el adhesivo R sobre todos los tambores C.
1 - Fit part 3 to part 4. Fit C-drums into part 3, then rotate
until it locks.
2. - Attach part 5 to parts 2 and 3. Attach the C drums to
part 2 and 3, then rotate until it locks.
3. Glue the R stickers over all the C drums.
PÁGINA | PAGINA | PAGE: 02
PASSO 4
PASO 4
STEP 4
K2
1 - Alinhe os pés PE nas marcações da peça 1 e fixe com
os parafusos W (3,5x20mm).
1 - Alinee los pies de PE con las marcas de la parte 1 y
fíjelos con los tornillos W (3,5x20mm).
1 - Align the PE feet to the markings on part 1 and secure
with the W screws (3.5x20mm).
1 - Alinhe as guias do kit K nas marcações superiores da
peça 6 e fixe-as com os parafusos do kit.
(OBSERVAÇÃO: coloque o parafuso no ajuste da guia e
não aperte muito, pois ele será apertado quando a peça
estiver em seu devido lugar no produto).
2 - Alinhe as roldanas K na parte inferior da das peças 6
e fixe-as com os parafusos do kit.
1. Alinee las guías del kit K en las marcas superiores de
la pieza 6 y fíjelas con los tornillos del kit. (NOTA:
coloque el tornillo en el ajuste de la guía y no lo apriete
demasiado, ya que se apretará cuando la pieza esté en
su lugar adecuado en el producto).
2 - Alinee las poleas K con la parte inferior de la pieza 6 y
fíjelas con los tornillos del kit.
1 - Align the K kit guides to the top markings on part 6
and secure with the kit screws. (NOTE: Place the screw
into the guide setting and do not over tighten as it will be
tightened when the part is in place on the product).
2 - Align the K pulleys to the bottom of the part 6 and
secure them with the kit screws.
223
3
12
1 - Encaixe a peça 3 na peça 1. Encaixe os tambores
minifix C na peça 3 e gire até travar.
2 - Insira as cavilhas AN na peça 3.
1. Introduzca la pieza 3 en la pieza 1. Introduzca los
tambores mini-fix C en la pieza 3 y gire hasta que se
bloqueen.
2 - Inserte las clavijas AN en la parte 3.
1 - Slide part 3 into part 1. Slide the mini-fix C barrels into
part 3 and rotate until they lock.
2 - Insert the AN pins into part 3.
C2
AN 2
2
3
4
C2
C6
2
4
1
BB 2
1
4
5
3
3
2
2
W16
12
3
1
6
6
1
4
5
6
6
PARTE DE TRÁS
APERTAR GUIAS
APERTAR GUIAS
1
4
5
D33
E10
10
7
3
3
B12
F2
H2
PP 10
1
4
5
