Otto Bock 13E135 User manual

Gebrauchsanweisung �������������������������������������������������������������������� 3
Instructions for Use ����������������������������������������������������������������������� 5
Instructions d‘utilisation ����������������������������������������������������������������� 8
Istruzioni per l’uso ����������������������������������������������������������������������� 10
Instrucciones de uso ������������������������������������������������������������������� 13
Manual de utilização �������������������������������������������������������������������� 16
Gebruiksaanwijzing ��������������������������������������������������������������������� 18
Bruksanvisning ��������������������������������������������������������������������������� 21
13E135

2 | Ottobock
3
21

Ottobock | 3
Deutsch
Datum der letzten Aktualisierung: 2013-09-23
• Lesen Sie dieses Dokument aufmerksam durch.
• Beachten Sie die Sicherheitshinweise und die angegebenen Vorkeh-
rungen in diesem Begleitdokument.
• Falls bei der Inbetriebnahme, der Benutzung oder Wartung des Produkts
Hilfe erforderlich ist sowie bei unerwartetem Betrieb oder Vorkommnis-
sen kontaktieren Sie den Hersteller (siehe Herstelleradresse auf der
Rückseite dieses Begleitdokuments).
1Verwendungszweck
Das Elektrodenhalter-Set 13E135 ist ausschließlich im Rahmen exoprothe-
tischer Versorgungen der oberen Extremitäten zur Montage von Ottobock
Elektroden einzusetzen.
2Beschreibung
Der Elektrodenhalter 13E135 dient zur Positionierung und Montage von
Ottobock Elektroden. Die Montage von Elektrodenhalter und Elektroden
erfolgt am Interimsschaft aus Gips oder am Interimsschaft aus ThermoLyn
(616T52, 616T53 oder 646T69). So kann der Patient physiologische Be-
wegungsabläufe bereits in der ersten Phase der Rehabilitation trainieren.
Ein nahtloser Übergang zum Gebrauch der Denitivprothese wird dadurch
gewährleistet.
3Einsatzbereich
Der Elektrodenhalter 13E135 kann für die Ottobock Elektrode 13E200=*
eingesetzt werden.
4Sicherheitshinweise
Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen
in diesem Begleitdokument.
Achtung!
Informieren Sie Ihren Patienten, dass das Steuern von Fahrzeugen
aller Art und das Bedienen von Maschinen mit dem Interimsschaft
verboten sind.

4 | Ottobock
Achtung!
Setzen Sie den Elektrodenhalter 13E135 nur im Werkstättenbe-
reich oder beim statio nären Aufenthalt in einem Rehabilitations-
zentrum ein.
5Lieferumfang
1 St Elektrodenhalter-Set 13E135
1 St Gebrauchsanweisung 647H472
6Montageanleitung
1.) Die vorher auf dem Stumpf ermittelten Elektrodenpositionen werden
auf den Interimsschaft übertragen und anschließend auf ca. 35 mm
Durchmesser aufgebohrt.
2.) Legen Sie das Elektrodenkabel in die Auskerbung des Elektrodenhalters
und drücken Sie die Elektrode ein (Abb. 1).
3.) Befestigen Sie den Elektrodenhalter und das Elektrodenkabel mit einem
Leinenklebeband am Interimsschaft des Patienten.
6.1 Montagebeispiel von Ottobock Elektroden
Abb. 1 Elektrode 13E200=50, 13E200=60
7Beispiele(Abb. 2, Abb.3)
Montierte Elektrodenhalter 13E135 und Elektroden mit der Aufbauhilfe
für ErgoArm Ellbogen passteile 743A23 am Oberarm-Interimsschaft des
Patienten (Abb. 2).
Mit der abgebildeten Ausrüstung von Interimsschaft mit montiertem Elektro-
denhalter 13E135 und Elektroden, MyoBoy 757M11 und Laptop (Abb. 3)
kann der Patient bereits in der ersten Phase der Rehabilitation kontrolliert
physiologische Bewegungsabläufe trainieren.
8Haftung
Die Otto Bock Healthcare Products GmbH, im Folgenden Hersteller genannt,
haftet nur, wenn die vorgegebenen Be- und Verarbeitungshinweise sowie
die Pegeanweisungen und Wartungsintervalle des Produktes eingehalten
werden. Der Hersteller weist ausdrücklich darauf hin, dass dieses Pro-
dukt nur in den vom Hersteller freigegebenen Bauteillombinationen (siehe

Ottobock | 5
Gebrauchsanweisungen und Kataloge) zu verwenden ist. Für Schäden,
die durch Bauteilkombinationen (Einsatz von Fremdprodukten) und Anwen-
dungen verursacht werden, die nicht vom Hersteller freigegeben wurden,
haftet der Hersteller nicht.
Das Öffnen und Reparieren dieses Produkts darf nur von autorisiertem
Ottobock Fachpersonal durchgeführt werden.
9Warenzeichen
Alle innerhalb des vorliegenden Begleitdokuments genannten Bezeichnun-
gen unterliegen uneingeschränkt den Bestimmungen des jeweils gültigen
Kennzeichenrechts und den Rechten der jeweiligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können
eingetragene Marken sein und unterliegen den Rechten der jeweiligen
Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Begleitdo-
kument verwendeten Marken, kann nicht geschlossen werden, dass eine
Bezeichnung frei von Rechten Dritter ist.
English
Date of the last update: 2013-09-23
• Please read this document carefully.
• Follow the safety instructions and the precautions specied in this ac-
companying document.
• If assistance is required during the start-up, use or maintenance of the
product, as well as in the event of unexpected operating behaviour or
circumstances, contact the manufacturer (see manufacturer‘s address
on the back of this accompanying document).
1IntendedUse
The Electrode Mounting Set 13E135 is to be used solely for the mounting
of Ottobock electrodes on upper extremity myoelectric ttings.
2Description
The Electrode Mount 13E135 serves to positioning and mounting of Ot-
tobock Electrodes. The electrode mount and the electrode are xed to

6 | Ottobock
the plaster interim socket or on the interim socket made of ThermoLyn
(616T52, 616T53 or 646T69). This allows the patient to begin training his
movements during the initial phase of rehab, creating a smoother transition
to the nal prosthesis.
3Use
The 13E135 Electrode Mount can be used with the 13E200=* Ottobock
Electrode.
4SafetyInstructions
Follow the safety instructions and the precautions specied in this ac-
companying document.
ATTENTION!
Advise your patient that driving vehicles of any kind or operating
machinery is strictly forbidden while using the interim socket.
ATTENTION!
Only use the Electrode Mount 13E135 in workshop or during a
visit to a rehabilitation center.
5ScopeofDelivery
1 pc Electrode Mounting Set 13E135
1 pc Manual 647H472
6MountingInstructions
1.) Transfer the previously determined electrode position to the interim
socket and drill a 35 mm diameter hole.
2.) Lay the electrode cable into the opening of the electrode mount and
press into place (g. 1).
3.) Use cloth tape to afx the electrode mount and the electrode cable to
the interim socket of the patient.

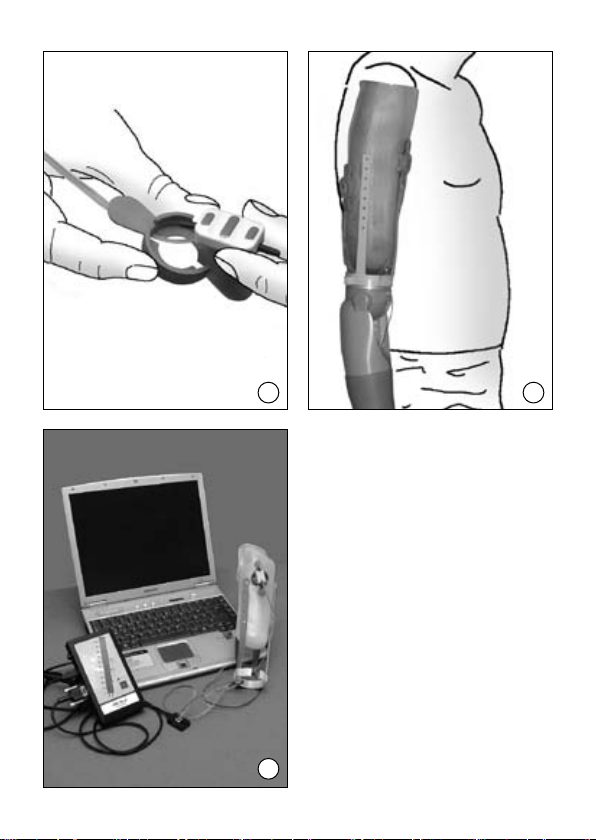

6.1 Example for mounting of the Ottobock Electrodes
Fig. 1 Electrode 13E200=50, 13E200=60

Ottobock | 7
7Examples (Fig. 2, Fig. 3)
Attach Electrode Mount 13E135 and electrodes, along with the mounting
aid for ErgoArm elbow tting parts 743A23, on upper part of interim socket
(Fig. 2).
Making use of the equipment for interim socket as shown in Fig. 3 (with
attached Electrode Mount 13E135 and electrodes, MyoBoy 757M11 and
laptop) allows the patient to start training controlled movements during the
very rst phase of rehabilitation.
8Liability
Otto Bock Healthcare Products GmbH, hereafter referred to as manu-
facturer, assumes liability only if the user complies with the processing,
operating and maintenance instructions as well as the service intervals.
The manufacturer explicitly states that this product may only be used in
combination with components that were authorized by the manufacturer
(see instructions for use and catalogs). The manufacturer assumes no liability
for damage caused by component combinations (use of third-party products)
and applications which it did not authorise.
The product may only be opened and repaired by authorized Ottobock
technicians.
9Trademarks
All denotations within this accompanying document are subject to the pro-
visions of the respective applicable trademark laws and the rights of the
respective owners, with no restrictions.
All brands, trade names or company names may be registered trademarks
and are subject to the rights of the respective owners.
Should trademarks in this accompanying document fail to be explicitly
identied as such, this does not justify the conclusion that the denotation
in question is free of third-party rights.

8 | Ottobock
Français
Date de la dernière mise à jour : 2013-09-23
• Veuillez lire attentivement l’intégralité de ce document.
• Respectez les consignes de sécurité et les mesures mentionnées dans
ce document.
• Si vous nécessitez de l’aide lors de la mise en service, de l’utilisation ou
de l’entretien du produit ou encore en cas de fonctionnement inattendu
ou d’événements particuliers, contactez le fabricant (voir l’adresse du
fabricant au verso de ce document).
1Champd‘application
Le support pour électrodes 13E135 est exclusivement destiné aux appa-
reillages exoprothétiques des membres supérieurs pour le montage des
électrodes d’Ottobock.
2Description
Le support pour électrodes 13E135 sert au positionnement et au montage
d‘électrodes Ottobock . Le montage du support et des électrodes s‘effec-
tue dans l‘emboîture provisoire en plâtre ou dans l‘emboîture provisoire en
ThermoLyn (616T52, 616T53 ou 646T69). Cette étape permet au patient
de commencer à entraîner sous contrôle le déroulement physiologique
de ses mouvements durant la première phase de sa rééducation. Ce qui
va permettre d‘aboutir à une transition en douceur vers l‘utilisation de la
prothèse dénitive.
3Usage
Le support pour électrodes 13E135 peut être utilisé pour l’électrode
13E200=* d’Ottobock.
4Consignesdesécurité
Respectez les consignes de sécurité et mesures mentionnées dans ce
document.

Ottobock | 9
Attention!
Expliquer à vos patients que la conduite de véhicules de tout type
et l‘utilisation de machines pendant la phase de l‘emboîture pro-
visoire sont strictement interdites.
Attention!
Faire poser le support pour électrodes 13E135 uniquement en
atelier ou lors d‘une visite dans un centre de rééducation.
5Contenudelalivraison
1 pièce Support pour électrodes 13E135
1 pièce Notice d‘utilisation 647H472
6Instructionsdemontage
1.) Reporter sur l‘emboîture provisoire les positions des électrodes préa-
lablement dénies sur le moignon. Percer ensuite à un trou d‘environ
35 mm de diamètre.
2.) Mettre le câble pour électrodes dans l‘encoche du support pour élec-
trodes et enfoncer les électrodes (ill. 1).
3.) A l‘aide d‘une bande de toile adhésive (sparadrap ?), attacher le support
pour électrodes et le câble pour électrodes à l‘emboîture provisoire du
patient.
6.1 Exemple de montage des électrodes Ottobock
ill. 1 électrode 13E200=50, 13E200=60
7Exemples(ill. 2, ill. 3)
A l‘aide des instructions de montage des éléments modulaires 743A23 du
coude ErgoArm, procéder au montage du support pour électrodes 13E135
et des électrodes dans la partie supérieure de la prothèse provisoire du
bras du patient (ill. 2).
Le patient peut déjà s’entraîner à effectuer des mouvements physiologiques
contrôlés au cours de la première phase de la rééducation en utilisant
l’équipement représenté comprenant l’emboîture provisoire avec le sup-
port d’électrodes 13E135 monté et les électrodes, le MyoBoy 757M11 et
l’ordinateur portable (ill. 3).

10 | Ottobock
8Responsabilité
La responsabilité de la Société Otto Bock Healthcare Products GmbH, ci-
après dénommée le fabricant, ne peut être engagée que si les consignes de
fabrication/d’usinage/d’entretien ainsi que les intervalles de maintenance du
produit sont respectés. Le fabricant indique expressément que ce produit
doit être uniquement utilisé avec des associations de pièces autorisées par
le fabricant (se reporter aux modes d’emploi et aux catalogues). Le fabricant
décline toute responsabilité pour les dommages découlant des associations
de pièces (utilisation de produits d’autres fabricants) et d’applications non
autorisées par le fabricant.
Seul le personnel spécialisé et habilité de Ottobock est autorisé à ouvrir
et à réparer ce produit.
9Marquedefabrique
Toutes les dénominations employées dans la présente brochure sont sou-
mises sans restrictions aux conditions du droit des marques de fabrique
en vigueur et aux droits du propriétaire concerné.
Toutes les marques citées ici, tous les noms commerciaux ou noms de
sociétés peuvent constituer des marques déposées et sont soumis aux
droits du propriétaire concerné.
L‘absence de certication explicite des marques citées dans cette brochure
ne peut pas permettre de conclure qu‘une dénomination n‘est pas soumise
aux droits d‘un tiers.
Italiano
Data dell’ultimo aggiornamento: 2013-09-23
• Leggete attentamente il seguente documento.
• Attenetevi alle indicazioni per la sicurezza e alle misure riportate in
questo documento di accompagnamento.
• Rivolgetevi al produttore (per l’indirizzo vedere il retro di copertina di
questo documento) per ricevere aiuto durante la messa in funzione,
l’utilizzo o la manutenzione del prodotto, se necessario, oppure in caso
di funzionamento o evento inaspettato.

Ottobock | 11
1Campod‘impiego
Il sostegno per elettrodi 13E135 è indicato esclusivamente nell’ambito di
esoprotesizzazioni di arto superiore, per il montaggio di elettrodi Ottobock.
2Descrizione
Il sostegno per elettrodi 13E135 è indicato per il posizionamento ed il mon-
taggio degli elettrodi Ottobock . Il montaggio sia del sostegno per elettrodi
sia degli elettrodi stessi avviene sull‘invasatura provvisoria in gesso o in
ThermoLyn (616T52, 616T53 oppure 646T69). In tal modo il paziente è in
grado di effettuare movimenti già dalle prima fase della riabilitazione. La
garanzia è valida no all‘impiego della protesi denitiva.
3Impiego
Il sostegno per elettrodi 13E135 può essere utilizzato per l’elettrodo
13E200=* di Ottobock.
4Indicazioniperlasicurezza
Attenetevi alle indicazioni per la sicurezza e alle misure riportate in questo
documento di accompagnamento.
Attenzione!
Informare il paziente che con l‘invasatura provvisoria è assoluta-
mente proibito guidare qualsiasi mezzo.
Attenzione!
Il sostegno per elettrodi 13E135 deve essere collocato solo in of-
cina oppure temporaneamente in centro per la reabilitazione.
5Spedizione
La spedizione comprende:
1 pezzo Sostegno per elettrodi 13E135
1 pezzo istruzioni d‘uso 647H472

12 | Ottobock
6Montaggio
1.) Le posizioni degli elettrodi precedentemente rilevate sul moncone devono
essere applicate sull‘invasatura provvisoria ed inne si esegue un foro
ad una distanza di ca. 35 mm rilevata con il calibro.
2.) Collocare il cavo degli elettrodi nella scanalatura del sostegno per gli
elettrodi ed inserire quindi gli elettrodi (g. 1).
3.) Fissare il sostegno per elettrodi ed il cavo degli elettrodi all‘invasatura
provvisoria del paziente con un nastro adesivo.
6.1 Esempio di montaggio degli elettrodi Ottobock
Fig. 1 Elettrodi 13E200=50, 13E200=60
7Esempi(Fig. 2, Fig. 3)
Sostegno per elettrodi 13E135 ed elettrodi montati con componenti per
prefabbricato di gomito ErgoArm 743A23 all‘invasatura provvisoria per
arto superiore (Fig. 2).
L’equipaggiamento rafgurato, consistente nell’invasatura provvisoria con
sostegno per elettrodi 13E135 montato, negli elettrodi MyoBoy 757M11 e
nel Laptop (g. 3), consente al paziente l’allenamento di movimenti siolo-
gici controllati già durante la prima fase della riabilitazione.
8Responsabilità
Otto Bock Healthcare Products GmbH, in seguito denominata “il Produtto-
re”, concede la garanzia esclusivamente nel caso in cui vengano osservate
le indicazioni sulla lavorazione ed elaborazione, nonché sulle operazioni e
sugli intervalli di manutenzione del prodotto. Il Produttore invita espressa-
mente ad utilizzare il presente prodotto esclusivamente nelle combinazioni
di elementi autorizzate dal Produttore (vedi istruzioni d’uso e cataloghi).
Il produttore non assume alcuna responsabilità in caso di danni causati da
combinazioni di componenti (impiego di prodotti di terzi) e applicazioni da lui
non approvate.
L’apertura e la riparazione del presente prodotto devono essere effettuate
esclusivamente da personale qualicato Ottobock autorizzato.

Ottobock | 13
9Marchiodifabbrica
Tutte le designazioni menzionate nel presente documento d’accompagna-
mento sono soggette illimitatamente alle disposizioni previste dal diritto di
marchio in vigore e ai diritti dei relativi proprietari.
Tutti i marchi, nomi commerciali o ragioni sociali qui indicati possono essere
marchi registrati e sono soggetti ai diritti dei relativi proprietari.
L’assenza di un contrassegno esplicito dei marchi utilizzati nel presente
documento d’accompagnamento, non signica che un marchio non sia
coperto da diritti di terzi.
Español
Fecha de la última actualización: 2013-09-23
• Lea atentamente este documento.
• Siga las indicaciones de seguridad y tome las precauciones indicadas
en este documento adjunto.
• En caso de necesitar ayuda durante la puesta en marcha, la utilización
o el mantenimiento del producto, así como en caso de un funcionamien-
to inesperado o incidente, póngase en contacto con el fabricante (la
dirección del fabricante se encuentra en el dorso de este documento
adjunto).
1Campodeaplicación
El juego de portaelectrodos 13E135 debe utilizarse exclusivamente du-
rante la exoprotetización de las extremidades superiores para el montaje
de los electrodos de Ottobock.
2Descripción
El soporte para electrodos 13E135 facilita el posicionamiento y el montaje
de los electrodos de Ottobock. El montaje del soporte para electrodos se
realiza en el encaje interim de escayola o en el encaje interim de ThermoLyn
(616T52, 616T53 ó 646T69). Esto permitirá al paciente el entrenamiento
de movimientos incluso durante la fase inicial de la rehabilitación, creando
una transición uida hacia la prótesis denitiva.

14 | Ottobock
3Campodeuso
El portaelectrodos 13E135 puede utilizarse para el electrodo 13E200=*
de Ottobock.
4Indicacionesdeseguridad
Siga las indicaciones de seguridad y tome las precauciones indicadas en
este documento adjunto.
¡Atención!
Avisar a su paciente, que no está permitido conducir vehiculos de
ningún tipo y el manejo de maquinaria usando el encaje interim.
¡Atención!
Aplicar el soporte para electrodos 13E135 sólo en el taller de
ortopedia o en estancias estacionarias en un centro de rehabi-
litación.
5Contenidodelsuministro
1 unidad Juego de portaelectrodos 13E135
1 unidad Instrucciones de uso 647H472
6Instruccionesdemontaje
1.) Transferir la posición del electrodo previamente determinada al encaje
interim y a continuación perforar un oricio de apróx. 35 mm de diáme-
tro.
2.) Colocar el cable del electrodo en la ranura del soporte para electrodo y
presionar el electrodo (g. 1) hasta conseguir su enclavamiento.
3.) Fijar el soporte para electrodo y el cable con una cinta adhesiva de
lino en el encaje interim del paciente.
6.1 Ejemplo para el montaje de electrodos de Ottobock
Fig. 1 Electrodo 13E200=50, 13E200=60

Ottobock | 15
7Ejemplos(Fig. 2, Fig. 3) 
Soporte para electrodos montado 13E135 y electrodos con la ayuda del
sistema de alineamiento para componentes de codo ErgoArm 743A23,
en el encaje interim de brazo del paciente (Fig. 2).
Con el equipo representado de encaje provisional con portaelectrodos
integrado 13E135 y electrodos, MyoBoy 757M11 y ordenador portátil (g.
3), el paciente podrá entrenar los movimientos siológicos controlados
desde la primera fase de la rehabilitación.
8Responsabilidad
Otto Bock Healthcare Products GmbH, llamado en lo sucesivo el fabricante,
asumirá la garantía sólo cuando se hayan observado tanto las indicaciones
de preparación y procesamiento como las instrucciones de cuidado y los
intervalos de mantenimiento prescritos. El fabricante advierte expresamente
de que este producto sólo puede emplearse combinado con componentes
que cuenten con el visto bueno del fabricante (véanse el manual de ins-
trucciones y los catálogos). El fabricante no se responsabiliza de los daños
producidos por combinaciones de componentes (empleo de productos de otros
fabricantes) y aplicaciones que no cuenten con el visto bueno del fabricante.
Este producto debe ser abierto y reparado exclusivamente por personal
especializado y autorizado de Ottobock.
9Marcasregistradas
Todas las denominaciones mencionadas en este documento anexo están
sometidas en su totalidad a las disposiciones del derecho de marca
vigente correspondiente, así como a los derechos de los propietarios
correspondientes.
Todas las marcas, nombres comerciales o nombres de empresas que se
indican en este documento pueden ser marcas registradas y están some-
tidos a los derechos de los propietarios correspondientes.
La ausencia de una designación explícita de las marcas utilizadas en este
documento anexo no implica que una denominación esté libre de derechos
de terceras personas.

16 | Ottobock
Português
Data da última atualização: 2013-09-23
• Leia este manual de utilização atentamente.
• Observe as indicações de segurança e as respectivas precauções
especicadas neste documento anexo.
• Se necessitar de ajuda durante a colocação em funcionamento, uso
ou manutenção do produto, bem como em caso de incidentes ou ope-
ração inesperada, entre em contato com o fabricante (ver o endereço
do fabricante no verso deste documento anexo).
1Mododeaplicar
O conjunto de suportes de eléctrodos 13E135 destina-se exclusivamente
à montagem de eléctrodos da Ottobock, no âmbito do tratamento exo-
protético das extremidades superiores.
2Descrição
O suporte para electrodos 13E135 facilita o posicionamento e a monta-
gem dos electrodos de Ottobock. A montagem do suporte para electro-
dos realiza-se no encaixe provisório de gesso ou no encaixe provisório
de ThermoLyn (616T52, 616T53 ou 646T69). Isto permitirá ao paciente
treinar movimentos físicos inclusive durante a fase inicial da reabilitação,
possibilitando uma transição uida para a prótese denitiva.
3Aplicação
O suporte para eléctrodos 13E135 pode ser utilizado para o eléctrodo
13E200=* da Ottobock.
4Indicaçõesdesegurança
Observe as indicações de segurança e as respectivas precauções espe-
cicadas neste documento anexo.
Atenção!
Avisar o paciente que não está permitido conduzir veículos de
nenhum tipo e nem manipular maquinarias usando o encaixe
provisório.

Ottobock | 17
Atenção!
Colocar o suporte para electrodos 13E135 somente na ocina
ortopédica ou em ocinas estacionárias em um centro de rea-
bilitação.
5Conteúdodofornecimento
1 unidade Conjunto de suportes de eléctrodos 13E135
1 unidade Manual de instruções 647H472
6Instruçõesdemontagem
1.) Transferir a posição do electrodo previamente determinada para o
encaixe provisório. A seguir perfurar um orifício de aprox. 35 mm de
diâmetro.
2.) Colocar o o do electrodo na ranhura do suporte para electrodo.
Pressionar o electrodo (Fig. 1) até que que encravado.
3.) Fixar o suporte para electrodo e o o com uma ta adesiva de linho no
encaixe provisório do paciente.
6.1 Exemplo para a montagem de electrodos de
Ottobock
Fig. 1 Electrodo 13E200=50, 13E200=60
7Exemplos(Fig. 2, Fig. 3)
Suporte montado para electrodos 13E135 e electrodos com a ajuda do
sistema de alinhamento para componentes de cotovelo ErgoArm 743A23,
no encaixe provisório de braço do paciente (Fig. 2).
O equipamento aqui apresentado, composto pela haste intermédia com
o suporte de eléctrodos montado 13E135 e eléctrodos, MyoBoy 757M11
e portátil (Fig. 3), permite ao paciente treinar execuções de movimentos
siológico controlados, já na primeira fase de reabilitação.

18 | Ottobock
8Responsabilidade
A Otto Bock Healthcare Products GmbH, adiante denominada fabricante,
apenas se responsabiliza se as orientações e normas relativas à adapta-
ção e ao emprego do produto, assim como as orientações relativas aos
cuidados e aos intervalos da manutenção do produto, forem cumpridas.
O fabricante chama expressamente a atenção para o facto de que esse
produto apenas pode ser utilizado em combinação com componentes (veja
nas instruções de utilização e nos catálogos) autorizados pelo fabricante.
O fabricante não se responsabiliza por danos resultantes da utilização de
combinações de componentes (incluindo produtos de terceiros) ou de apli-
cações por ele não autorizadas.
O produto somente poderá ser aberto e consertado por pessoal técnico
autorizado da Ottobock.
9Marcascomerciais
Todas as designações mencionadas no presente documento anexo estão
sujeitas de forma irrestrita às determinações do respectivo direito de mar-
cas e dos direitos dos respectivos proprietários.
Todos os nomes comerciais, nomes de rma ou marcas aqui citados podem
ser marcas registradas e estar sob os direitos dos respectivos proprietários.
A falta de uma identicação explícita das marcas utilizadas neste docu-
mento anexo não pode servir de base conclusiva de que uma designação
esteja isenta de direitos de terceiros.
Nederlands
Datum van de laatste update: 2013-09-23
• Lees dit document aandachtig door.
• Neem de in dit begeleidende document aangegeven veiligheidsvoor-
schriften en voorzorgsmaatregelen in acht.
• Wanneer u bij de ingebruikneming, het gebruik of het onderhoud van
het product hulp nodig hebt, het product zich anders gedraagt dan u
verwacht of zich andere problemen voordoen, neem dan contact op
met de fabrikant (zie de achterzijde van dit begeleidende document
voor het adres van de fabrikant).

Ottobock | 19
1Toepassingsgebied
De elektrodenhouderset 13E135 mag uitsluitend worden gebruikt voor
de montage van Ottobock elektroden aan exoprothesen voor de bovenste
ledematen.
2Beschrijving
De elektrodenhouder 13E135 dient voor het positioneren en het monteren
van Ottobock elektroden. De montage van elektrodenhouder en elektroden
gebeurt op de paskoker uit gips of op een paskoker uit ThermoLyn (616T52,
616T53 of 646T69). Zo kan de patiënt al in de eerste fase van de revalidatie
beginnen met het trainen van de natuurlijke bewegingen. Dit garandeert een
naadloze overgang naar het gebruik van de denitieve prothese.
3Inzetgebied
De elektrodehouder 13E135 kan worden gebruikt voor de Ottobock elek-
trode 13E200=*.
4Veiligheidsadvies
Neem de in dit begeleidende document aangegeven veiligheidsvoorschriften
en voorzorgsmaatregelen in acht.
Let op!
Informeer uw patiënt, dat het besturen van voertuigen en het
bedienen van machines of apparaten verboden is zolang hij nog
een paskoker draagt.
Let op!
Gebruik de elektrodenhouder 13E135 alleen in de werkplaats of
bij een langdurig verblijf in een revalidatiecentrum.
5Leveringspakket
1 elektrodenhouderset 13E135
1 gebruiksaanwijzing 647H472

20 | Ottobock
6Montagehandleiding
1.) De vooraf op stomp bepaalde elektrodenposities worden overge-
bracht op de paskoker en vervolgens uitgeboord met een diameter van
35 mm.
2.) Leg de elektrodenkabel in de uitsparing in de elektrodenhouder en druk
de elektrode erin (afb. 1).
3.) Bevestig de elektrodenhouder en de elektrodenkabel met linnenplakband
aan de paskoker van de patiënt.
6.1 Voorbeeld van de montage van Ottobock elektroden
Afb. 1 elektrode 13E200=50, 13E200=60
7Voorbeelden (Afb. 2, Afb. 3)
Gemonteerde elektrodenhouder 13E135 en elektroden met de opbouwhulp
voor het ErgoArm elleboogonderdeel 743A23 op de paskoker voor een
bovenarm (Afb. 2).
Met de afgebeelde uitrusting, bestaande uit een voorlopige koker met ge-
monteerde elektrodenhouders 13E135 en elektroden, de MyoBoy 757M11
en een laptop (afb. 3), kan de patiënt al in de eerste fase van de revalidatie
gecontroleerd fysiologische bewegingssequenties trainen.
8Aansprakelijkheid
Otto Bock Healthcare Products GmbH, hierna te noemen de fabrikant, kan
alleen aansprakelijk worden gesteld, indien de voor het product geldende
be- en verwerkingsvoorschriften, onderhoudsinstructies en onderhoudster-
mijnen in acht worden genomen. De fabrikant wijst er uitdrukkelijk op dat
dit product uitsluitend mag worden gebruikt in door de fabrikant goedge-
keurde onderdelencombinaties (zie de gebruiksaanwijzingen en catalogi).
Voor schade die wordt veroorzaakt door onderdelencombinaties (toepassing
van producten van derden) en toepassingen die niet door de fabrikant zijn
goedgekeurd, is de fabrikant niet aansprakelijk.
Het product mag alleen worden geopend en gerepareerd door daartoe
opgeleide en geautoriseerde medewerkers van Ottobock.
