Otto Bock Genium Protector 4X880 Series User manual

Gebrauchsanweisung (Benutzer) ..................................................................................... 3
Instructions for use (user) ............................................................................................... 7
Instructions d'utilisation (Utilisateur) ................................................................................. 11
Istruzioni per l’uso (Utilizzatore) ....................................................................................... 15
Instrucciones de uso (Usuario) ........................................................................................ 19
Manual de utilização (Usuário) ......................................................................................... 23
Gebruiksaanwijzing (Gebruiker) ....................................................................................... 27
Bruksanvisning (Användare) ............................................................................................ 31
Brugsanvisning (Bruger) ................................................................................................. 35
Bruksanvisning (Bruker) ................................................................................................. 38
Käyttöohje (Käyttäjä) ....................................................................................................... 42
Instrukcja użytkowania (Użytkownik) ................................................................................. 46
Návod k použití (Uživatel) ................................................................................................ 50
Upute za uporabu (Korisnik) ............................................................................................ 54
Kullanma talimatı (Kullanıcı) ............................................................................................. 58
Οδηγίες χρήσης (Χρήστης) ............................................................................................. 62
Руководство по применению (Пользователь) .................................................................. 66
使用说明书 (用户) .......................................................................................................... 71
사용 설명서 (사용자) ...................................................................................................... 74
Genium Protector 4X880=*

1 2
3 4
5
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-11-24
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Lassen Sie sich durch das Fachpersonal in den sicheren Gebrauch des Produkts einwei
sen.
►Wenden Sie sich an das Fachpersonal, wenn Sie Fragen zum Produkt haben oder Proble
me auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
Das Produkt "Genium Protector 4X880=*" wird im Folgenden nur Protector/Produkt genannt.
Diese Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verwendung, Einstellung und
Handhabung des Produkts.
Nehmen Sie das Produkt nur gemäß den Informationen in den mitgelieferten Begleitdokumenten
in Betrieb.
2 Produktbeschreibung

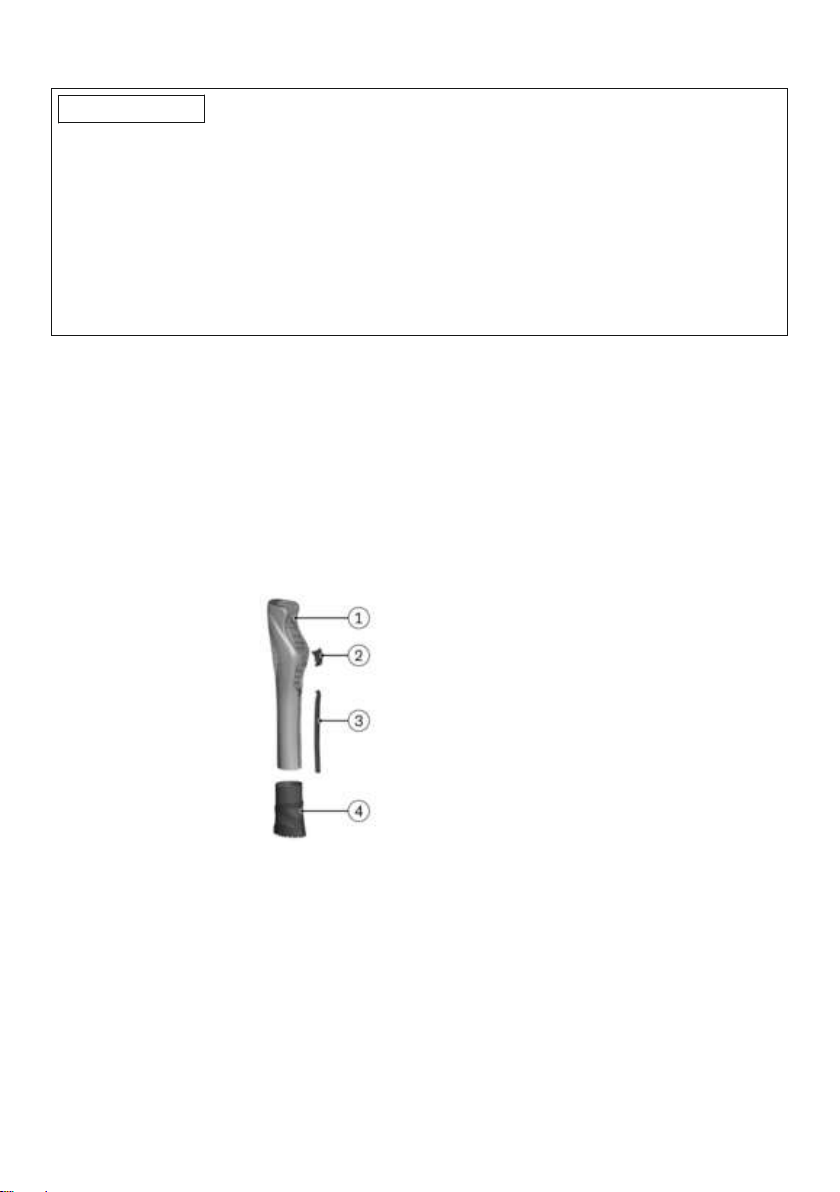

2.1 Konstruktion
Das Produkt besteht aus folgenden Komponenten:
Der Protector besteht aus folgenden Komponenten:
1. Protector Hauptteil
2. Oberer Verschluss
3. Längsverschluss
4. Fußmanschette für Protector
2.2 Funktion
Der Protector ermöglicht die funktionelle und optische Verkleidung des elektronischen Kniege
lenks Genium einschließlich des Rohradapters. Das Gehäuse des Kniegelenks wird durch den
Protector vor äußeren Einflüssen wie z.B. Kratzern, oberflächlichen Verschmutzungen geschützt.
Für die einwandfreie und sichere Funktion des Gelenks ist der Protector nicht erforderlich.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Produkt ist ausschließlich für die exoprothetische Versorgung der unteren Extremität einzu
setzen.
3

4
3.2 Einsatzbedingungen
Das Produkt wurde für Alltagsaktivitäten entwickelt und darf nicht für außergewöhnliche Tätigkei
ten wie zum Beispiel Extremsportarten (Freiklettern, Paragleiten, etc.) eingesetzt werden.
3.3 Kontraindikationen
• Alle Bedingungen, die den Angaben im Kapitel „Sicherheit“ und "Bestimmungsgemäße Ver
wendung" widersprechen oder darüber hinausgehen.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Aufbau der Sicherheitshinweise
VORSICHT
Die Überschrift bezeichnet die Quelle und/oder die Art der Gefahr
Die Einleitung beschreibt die Folgen bei Nichtbeachtung des Sicherheitshinweises. Sollte es
mehrere Folgen geben, werden diese wie folgt ausgezeichnet:
> z.B.: Folge 1 bei Nichtbeachtung der Gefahr
> z.B.: Folge 2 bei Nichtbeachtung der Gefahr
►Mit diesem Symbol werden die Tätigkeiten/Aktionen ausgezeichnet, die beachtet/durchge
führt werden müssen, um die Gefahr abzuwenden.
4.3 Allgemeine Sicherheitshinweise
VORSICHT
Nichtbeachtung der Sicherheitshinweise
Personen-/Produktschäden durch Verwendung des Produkts in bestimmten Situationen.
►Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen in diesem Be
gleitdokument.
VORSICHT
Unsachgemäße Demontage, Montage und Handhabung des Produkts
> Verletzung durch Einklemmen von Körperteilen.
> Verletzung an möglichen scharfkantigen Teilen.
►Arbeiten Sie bei der Demontage/Montage und Handhabung des Produkts unter erhöhter
Vorsicht.
VORSICHT
Selbstständig vorgenommene Veränderungen bzw. Modifikationen am Produkt
Verletzungen durch Fehlbedienung oder Fehlfunktion des Produkts.
►Lassen Sie Änderungen und Modifikationen am Produkt nur durch autorisiertes Ottobock
Fachpersonal durchführen.
INFORMATION
Bei angelegtem Protector muss das Kabel des Ladegeräts zum oberen Verschluss zeigen. Ein
korrekter Ladevorgang des Kniegelenks ist nur durch diese Ausrichtung sichergestellt.

5
5 Lieferumfang
• 1 St. Genium Protector 4X880=*
• 1 St. Fußmanschette 4P880=*
• 1St. Gebrauchsanweisung (Benutzer)
6 Handhabung
INFORMATION
Ein Abnehmen der Fußmanschette vom Prothesenfuß ist nicht möglich. Die Fußmanschette
bleibt, während der Nichtbenutzung des Protectors, am Prothesenfuß.
6.1 Protector montieren
1) Die Verschlüsse öffnen bzw. entfernen.
2) Den Protector aufdehnen und am Kniegelenk anlegen.
→Den Protector von vorne in die Fußmanschette einfädeln (siehe Abb.1).
→Die Halteelemente des Protectors müssen an dem Rahmenelement des Kniegelenks ein
rasten (siehe Abb.2).
3) Den oberen Verschluss schließen.
→Das Haltelement des oberen Verschlusses muss an dem Rahmenelement des Kniege
lenks einrasten (siehe Abb.3).
→Den Protector mit beiden Händen leicht zusammendrücken.
→Der obere Verschluss muss nach dem Einhaken nach unten gedrückt werden.
→Den oberen Verschluss mit den Daumen nach unten drücken (siehe Abb.4).
4) Den Längsverschluss schließen (siehe Abb.5).
HINWEIS
Stabilitätsverlust durch ungenügend angelegte Halteelemente
Kein Halt des Protectors am Kniegelenk.
►Achten Sie darauf, dass alle Halteelemente und Verschlüsse ordnungsgemäß eingerastet
bzw. geschlossen sind.
6.2 Protector entfernen
1) Das Textil der Fußmanschette nach unten ziehen bis der Protector freiliegt.
2) Die Verschlüsse öffnen bzw. entfernen.
3) Den Protector aufdehnen und vom Kniegelenk nehmen.
4) Die beiden Verschlüsse am abgelegten Protector schließen.
7 Wartung
►Das Produkt während der standardmäßigen Überprüfung der Prothesenpassteile mitüberprü
fen.
7.1 Reinigung und Pflege
HINWEIS
Unsachgemäße Pflege des Produkts
Beschädigung des Produkts durch Verwendung falscher Reinigungsmittel.
►Reinigen Sie das Produkt ausschließlich mit einem feuchten Tuch und milder Seife (z.B. Ot
tobock DermaClean 453H10=1-N).
1) Das Produkt mit einem feuchten, weichen Tuch reinigen.
2) Das Produkt mit einem weichen Tuch abtrocknen.
3) Die Restfeuchtigkeit an der Luft trocknen lassen.

6
8 Rechtliche Hinweise
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
8.2 Markenzeichen
Alle innerhalb des vorliegenden Dokuments genannten Bezeichnungen unterliegen uneinge
schränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Rechten der jewei
ligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können eingetragene Marken
sein und unterliegen den Rechten der jeweiligen Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Dokument verwendeten Marken,
kann nicht geschlossen werden, dass eine Bezeichnung frei von Rechten Dritter ist.
9 Technische Daten
Umgebungsbedingungen
Lagerung und Transport in der Originalverpa
ckung
-25°C/-13°F bis +70°C/+158°F
Lagerung und Transport ohne Verpackung -25°C/-13°F bis +70°C/+158°F
max. 93% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -10°C/+14°F bis +40°C/+104°F
max. 93% relative Luftfeuchtigkeit, nicht kon
densierend
Allgemein
Kennzeichen 4X880=*
Lebensdauer des Produkts Verschleißteil, das einer üblichen Abnutzung
unterliegt
Gewicht Protector (mit Verschlüssen) 450g
Gewicht Fußmanschette ca. 60g
10 Anhänge
10.1 Angewandte Symbole
Chargennummer (PPPP YYYY WW)
PPPP - Werk
YYYY - Herstellungsjahr
WW - Herstellungswoche
Hersteller
Konformitätserklärung gemäß der anwendbaren europäischen Richtlinien

7
1 Foreword English
INFORMATION
Date of last update: 2020-11-24
►Please read this document carefully before using the product and observe the safety
notices.
►Obtain instruction from the qualified personnel in the safe use of the product.
►Please contact the qualified personnel if you have questions about the product or in case of
problems.
►Report each serious incident related to the product to the manufacturer and to the relevant
authority in your country. This is particularly important when there is a decline in the health
state.
►Please keep this document for your records.
The "4X880=* Genium Protective Cover" is referred to simply as the Protective Cover/product
below.
These instructions for use provide you with important information on the use, adaptation and
handling of the product.
Only put the product into use in accordance with the information contained in the accompanying
documents supplied.
2 Product description

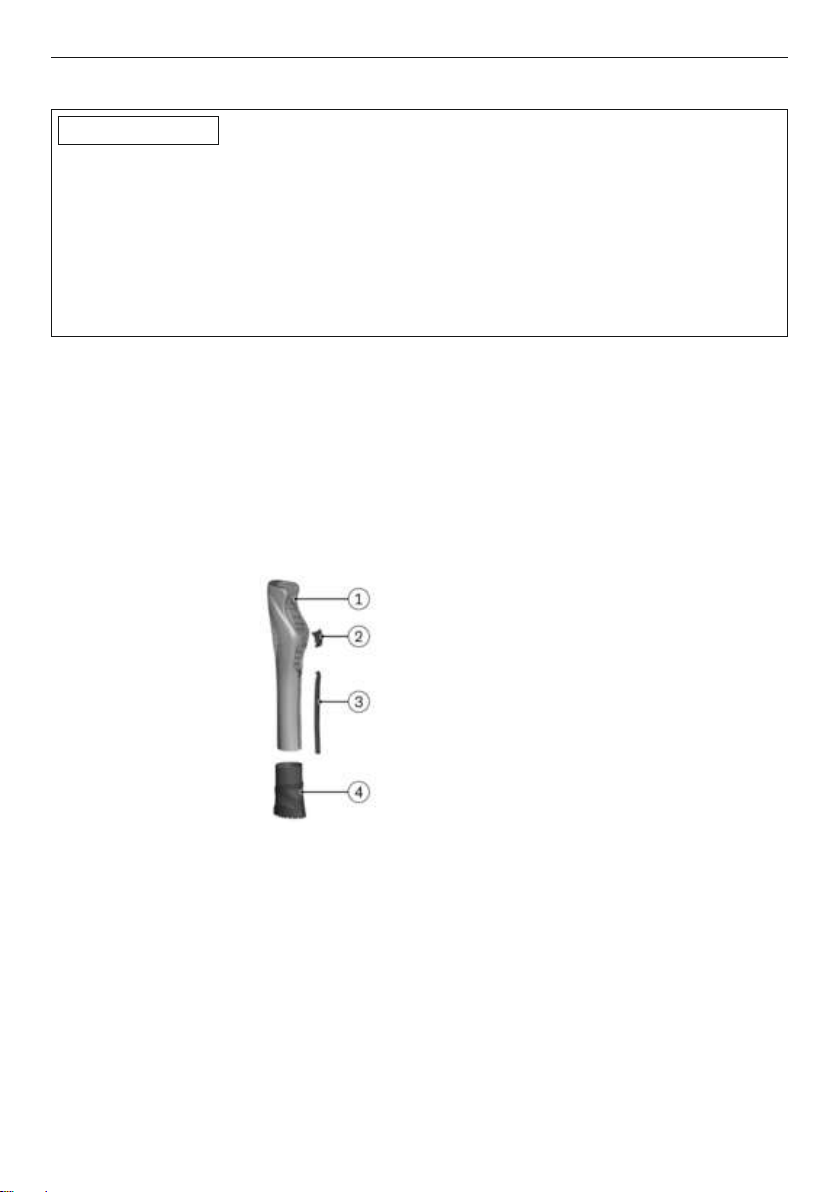

2.1 Design
The product consists of the following components:
The Protective Cover consists of the following components:
1. Protective Cover main unit
2. Upper closure
3. Lengthwise closure
4. Protector foot cuff for Protective Cover
2.2 Function
The Protective Cover provides a means of enclosing the Genium electronic knee joint, including
the tube adapter, to enhance its appearance and function. The housing of the knee joint is protec
ted against external influences by the Protective Cover, e.g. scratching and surface contamina
tion. The Protective Cover is not required for the proper and safe functioning of the joint.
3 Intended use
3.1 Indications for use
The product is to be used solely for lower limb exoprosthetic fittings.

8
3.2 Conditions of use
The product was developed for everyday use and must not be used for unusual activities such as
extreme sports (free climbing, paragliding, etc.).
3.3 Contraindications
• All conditions which contradict or go beyond the specifications listed in the section on
"Safety" and "Indications for use".
4 Safety
4.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
4.2 Structure of the safety instructions
CAUTION
The heading describes the source and/or the type of hazard
The introduction describes the consequences in case of failure to observe the safety instruc
tions. Consequences are presented as follows if more than one consequence is possible:
> E.g.: Consequence 1 in case of failure to observe the hazard
> E.g.: Consequence 2 in case of failure to observe the hazard
►This symbol identifies activities/actions that must be observed/carried out in order to avert
the hazard.
4.3 General safety instructions
CAUTION
Non-observance of safety instructions
Personal injury/damage to the product due to using the product in certain situations.
►Observe the safety instructions and the stated precautions in this accompanying document.
CAUTION
Improper disassembly, assembly and handling of the product
> Injury due to pinching of body parts.
> Possible injury in case of parts with sharp edges.
►Use increased caution during disassembly/assembly and handling of the product.
CAUTION
Changes or modifications to the product made independently
Injury due to faulty operation or malfunction of the product.
►Have any changes or modifications to the product carried out only by authorised, qualified
Ottobock personnel.
INFORMATION
When the Protective Cover is installed, the battery charger cable has to point to the upper clos
ure. A correct knee joint charging process is only ensured with this alignment.

9
5 Scope of delivery
• 1 pc. 4X880=* Genium Protective Cover
• 1 pc. 4P880=* Protector foot cuff
• 1pc. Instructions for use (user)
6 Handling
INFORMATION
Removing the foot cuff from the prosthetic foot is not possible. The foot cuff stays on the pros
thetic foot even when the Protective Cover is not being used.
6.1 Protective Cover Installation
1) Open or remove the closures.
2) Spread open the Protective Cover and apply it to the knee joint.
→Thread the Protective Cover into the foot cuff from the front (see fig.1).
→The retainers of the Protective Cover have to engage on the frame element of the knee
joint (see fig.2).
3) Fasten the upper closure.
→The retainer of the upper closure has to engage on the frame element of the knee joint
(see fig.3).
→Slightly squeeze the Protective Cover together with both hands.
→The upper closure has to be pushed down after engaging.
→Push down the upper closure with the thumb (see fig.4).
4) Fasten the lengthwise closure (see fig.5).
NOTICE
Loss of stability due to inadequately installed retainers
No hold of the Protective Cover on the knee joint.
►Ensure that all retainers and closures are properly engaged and/or fastened.
6.2 Removing the Protective Cover
1) Pull down the textile material of the foot cuff until the Protective Cover is exposed.
2) Open or remove the closures.
3) Spread open the Protective Cover and remove it from the knee joint.
4) Fasten the two closures after removing the Protective Cover.
7 Maintenance
►During the standard inspection of the prosthesis components, also inspect the product.
7.1 Cleaning and Care
NOTICE
Improper product care
Damage to the product due to the use of incorrect cleaning agents.
►Only clean the product with a damp cloth and mild soap (e.g. 453H10=1-N Ottobock Der
maClean).
1) Clean the product with a damp, soft cloth.
2) Dry the product with a soft cloth.
3) Allow to air dry in order to remove residual moisture.

10
8 Legal information
8.1 Liability
The manufacturer will only assume liability if the product is used in accordance with the descrip
tions and instructions provided in this document. The manufacturer will not assume liability for
damage caused by disregarding the information in this document, particularly due to improper
use or unauthorised modification of the product.
8.2 Trademarks
All product names mentioned in this document are subject without restriction to the respective
applicable trademark laws and are the property of the respective owners.
All brands, trade names or company names may be registered trademarks and are the property of
the respective owners.
Should trademarks used in this document fail to be explicitly identified as such, this does not justi
fy the conclusion that the denotation in question is free of third-party rights.
9 Technical data
Ambient conditions
Storage and transport in original packaging -25°C/-13°F to +70°C/+158°F
Storage and transport without packaging -25°C/-13°F to +70°C/+158°F
max. 93% relative humidity, non-condensing
Operation -10°C/+14°F to +40°C/+104°F
max. 93% relative humidity, non-condensing
General
Reference number 4X880=*
Product service life Wear part subject to normal wear and tear
Protective Cover weight (with closures) 450g
Foot cuff weight approx. 60g
10 Appendices
10.1 Symbols Used
Lot number (PPPP YYYY WW)
PPPP – plant
YYYY – year of manufacture
WW – week of manufacture
Manufacturer
Declaration of conformity according to the applicable European directives
