Otto Bock AxonEnergy Integral 757B501 User manual

Gebrauchsanweisung (Fachpersonal) .............................................................................. 3
Instructions for use (qualified personnel) ........................................................................... 11
Instructions d'utilisation (Personnel spécialisé) .................................................................. 18
Istruzioni per l’uso (Personale tecnico specializzato) .......................................................... 27
Instrucciones de uso (Personal técnico especializado) ....................................................... 35
Manual de utilização (Pessoal técnico).............................................................................. 43
Gebruiksaanwijzing (Vakmensen) ..................................................................................... 51
Bruksanvisning (Fackpersonal) ........................................................................................ 59
Brugsanvisning (Faguddannet personale) ......................................................................... 67
Bruksanvisning (Fagpersonell) ........................................................................................ 75
Käyttöohje (Ammattihenkilöstö) ........................................................................................ 83
Návod k použití (Odborný personál) ................................................................................. 90
Руководство по применению (Квалифицированный персонал) ......................................... 98
取扱説明書 (有資格担当者).............................................................................................. 107
AxonEnergy Integral 757B501

1
2
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-12-14
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt haben oder Probleme
auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
Diese Gebrauchsanweisung gibt Ihnen wichtige Informationen zur Verwendung, Einstellung und
Handhabung des Produkts.
2 Produktbeschreibung
2.1 Funktion
Das Produkt dient zur Energieversorgung einer Prothese.
Das Produkt besteht aus mehreren Komponenten. Diese Komponenten sind untrennbar miteinan
der verbunden und montagefertig.
2.2 Komponenten
Das Produkt besteht aus folgenden Komponenten:
Akku
Der Akku (siehe Abb.1, Pos.1) besteht aus 2 Zellen mit integrierter Elektronik. Diese schützt den
Akku vor Kurzschluss, Überspannung, Unterspannung und vor einem Ladevorgang im unzulässi
gen Temperaturbereich.
Ladebuchse
Die Ladebuchse (siehe Abb.1, Pos.2) besitzt folgende Funktionen:
• Kontakt zum Laden des Akkus
• LED zur Anzeige des aktuellen Ladezustands
• LED zur Rückmeldung von Betriebszuständen
• Taster zum Ein- und Ausschalten der Prtohese, zur Abfrage des Ladezustands und zur Notöff
nung der Prothese
• Pieper zur Rückmeldung von Betriebszuständen
• Taster zur Aktivierung der Bluetoothfunktion
Kommunikationskabel
Das Kommunikationskabel ( siehe Abb.1, Pos.3) dient zum Datenaustausch und stellt die Ver
bindung zwischen dem Produkt und den jeweiligen Prothesenkomponenten her.
Anschlusskabel
Das Anschlusskabel ( siehe Abb.1, Pos.4) dient zum Anstecken des AxonMaster 13E500. Bei
der Verwendung des Akkus in einem Ellbogengelenk, wird an diesem Anschlusskabel das Unter
armkabel der Beugehilfe (AFB) angesteckt.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Produkt ist ausschließlich zur exoprothetischen Versorgung der oberen Extremität zu verwen
den.
3

4
3.2 Einsatzbedingungen
Das Produkt ist für den Einsatz in Alltagsaktivitäten entwickelt. Es darf nicht für Aktivitäten ver
wendet werden, bei denen es unzulässigen Umgebungsbedingungen und Belastungen ausge
setzt wird (z.B. Extremsportarten).
Die zulässigen Umweltbedingungen sind den technischen Daten zu entnehmen (siehe Seite8).
3.3 Kontraindikationen
• Alle Bedingungen, die den Angaben im Kapitel „Sicherheit“ und "Bestimmungsgemäße Ver
wendung" widersprechen oder darüber hinausgehen.
3.4 Qualifikation
Die Versorgung eines Patienten mit dem Produkt darf nur von Orthopädietechnikern vorgenom
men werden, die von Ottobock durch eine entsprechende Schulung autorisiert wurden.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
WARNUNG Warnung vor möglichen schweren Unfall- und Verletzungsgefahren.
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Aufbau der Sicherheitshinweise
WARNUNG
Die Überschrift bezeichnet die Quelle und/oder die Art der Gefahr
Die Einleitung beschreibt die Folgen bei Nichtbeachtung des Sicherheitshinweises. Sollte es
mehrere Folgen geben, werden diese wie folgt ausgezeichnet:
> z.B.: Folge 1 bei Nichtbeachtung der Gefahr
> z.B.: Folge 2 bei Nichtbeachtung der Gefahr
►Mit diesem Symbol werden die Tätigkeiten/Aktionen ausgezeichnet, die beachtet/durchge
führt werden müssen, um die Gefahr abzuwenden.
4.3 Allgemeine Sicherheitshinweise
VORSICHT
Nichtbeachtung der Sicherheitshinweise
Personen-/Produktschäden durch Verwendung des Produkts in bestimmten Situationen.
►Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen in diesem Be
gleitdokument.
VORSICHT
Eindringen von Schmutz und Feuchtigkeit in das Produkt
Verletzung durch unerwartetes Verhalten der Prothese.
►Achten Sie darauf, dass weder feste Teilchen noch Flüssigkeit in das Produkt eindringt.
►Verwenden Sie das Produkt nicht für Badeprothesen.
VORSICHT
Wechseln von Prothesenkomponenten im eingeschalteten Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion der Prothesenkomponenten.

5
►Bevor Sie Prothesenkomponenten (z.B. Greifkomponente) wechseln, schalten Sie das Pro
dukt aus.
VORSICHT
Überlastung durch außergewöhnliche Tätigkeiten
Verletzung durch unerwartetes Verhalten des Produkts infolge Fehlfunktion.
►Das Produkt wurde für Alltagsaktivitäten entwickelt und darf nicht für außergewöhnliche Tä
tigkeiten eingesetzt werden. Diese außergewöhnlichen Tätigkeiten umfassen z.B. Sportarten
mit übermäßiger Belastung des Handgelenks und/oder Stoßbelastung (Liegestütz, Down
hill, Mountainbike, …) oder Extremsportarten (Freiklettern, Paragleiten, etc.).
►Sorgfältige Behandlung des Produkts und seiner Komponenten erhöht nicht nur deren Le
benserwartung, sondern dient vor allem der persönlichen Sicherheit des Patienten!
►Sollten auf das Produkt und seinen Komponenten extreme Belastungen aufgebracht worden
sein, (z.B. durch Sturz, o.ä.), muss das Produkt umgehend auf Schäden überprüft werden.
Leiten Sie das Produkt ggf. an eine autorisierte Ottobock Servicestelle weiter.
VORSICHT
Eindringen von Schweiß in das Produkt
Verletzung und Verätzung durch Austreten von Akkuflüssigkeiten.
►Tragen Sie beim Ausbau bzw. Wechseln des Akkus Schutzbekleidung (mindestens Einweg
handschuhe, Schutzbrille).
►Vermeiden Sie einen direkten Hautkontakt!
VORSICHT
Verwendung des Produkts mit spitzen oder scharfen Gegenständen
Zerstörung oder Beschädigung des Produkts im Zuge des Einbaus.
►Verwenden Sie keine spitzen oder scharfen Gegenständen zum Einbaue des Produkts.
4.4 Patientenhinweise
WARNUNG
Betreiben des Produkts in der Nähe von aktiven, implantierten Systemen
Störung der aktiven, implantierbaren Systeme (z.B. Herzschrittmacher, Defibrillator, etc.) durch
erzeugte elektromagnetische Strahlung des Produkts.
►Achten Sie beim Betreiben des Produkts in unmittelbarer Nähe von aktiven, implantierbaren
Systemen darauf, dass die vom Implantat-Hersteller geforderten Mindestabstände eingehal
ten werden.
►Beachten Sie unbedingt die vom Implantat-Hersteller vorgeschriebenen Einsatzbedingun
gen und Sicherheitshinweise.
VORSICHT
Mechanische Belastung des Produkts
Verletzung durch Fehlsteuerung oder Fehlfunktion der Produktkomponenten.
►Setzen Sie das Produkt keinen mechanischen Vibrationen oder Stößen aus.
►Überprüfen Sie das Produkt vor jedem Einsatz auf sichtbare Schäden.

6
VORSICHT
Aufenthalt, Betrieb und Ladebetrieb in Bereichen außerhalb des zulässigen Temperatur
bereichs
Verletzung durch Fehlsteuerung oder Fehlfunktion des Produkts.
►Vermeiden Sie den Aufenthalt, den Betrieb und den Ladebetrieb in Bereichen außerhalb
des zulässigen Temperaturbereichs (siehe Seite8).
VORSICHT
Aufenthalt im Bereich starker magnetischer und elektrischer Störquellen (z.B. Dieb
stahlsicherungssysteme, Metalldetektoren)
Verletzung durch unerwartetes Verhalten des Produkts infolge Störung der internen Datenkom
munikation.
►Vermeiden Sie den Aufenthalt in der Nähe von sichtbaren oder verborgenen Diebstahlsiche
rungssystemen im Eingangs- / Ausgangsbereich von Geschäften, Metalldetektoren / Bodys
cannern für Personen (z.B. im Flughafenbereich) oder anderen starken magnetischen und
elektrischen Störquellen (z.B. Hochspannungsleitungen, Sender, Trafostationen, Computer
tomographen, Kernspintomographen …).
►Achten Sie beim Durchschreiten von Diebstahlsicherungssystemen, Bodyscannern, Metall
detektoren auf unerwartetes Verhalten des Produkts.
VORSICHT
Selbstständig vorgenommene Manipulationen am Produkt
Verletzung durch Fehlfunktion und daraus resultierenden unerwarteten Aktionen der Prothese.
►Außer den in dieser Gebrauchsanweisung beschriebenen Arbeiten dürfen Sie keine Mani
pulationen an dem Produkt durchführen.
►Das Öffnen und Reparieren des Produkts bzw. das Instandsetzen beschädigter Komponen
ten darf nur vom autorisierten Ottobock Fachpersonal durchgeführt werden.
VORSICHT
Laden des Produkts mit verschmutzten oder beschädigten Kontakten
Verletzung durch unerwartetes Verhalten des Produkts infolge unzureichender Ladefunktion.
►Achten Sie darauf, dass die Kontakte stets sauber und fettfrei sind.
►Reinigen Sie die elektrischen Kontakte von Ladestecker und Ladebuchse regelmäßig mit ei
nem Wattestäbchen und milder Seifenlauge.
►Achten Sie darauf, dass Sie die Kontakte keinesfalls mit spitzen oder scharfen Gegenstän
den beschädigen.
VORSICHT
Zu geringer Abstand zu HF Kommunikationsgeräten (z.B. Mobiltelefone, Bluetooth-Ge
räte, WLAN-Geräte)
Verletzung durch unerwartetes Verhalten des Produkts infolge Störung der internen Datenkom
munikation.
►Es wird daher empfohlen, zu HF Kommunikationsgeräten einen Mindestabstand von 30cm
einzuhalten.
5 Lieferumfang
• 1St. AxonEnergy Integral 757B501
• 2St. Laminierdummy-Akku
• 1St. Laminierdummy-Ladebuchse

7
• 1St. Bohrschablone für Ladebuchse
• 1St. Set Komponentenhalter
• 1St. Gebrauchsanweisung (Fachpersonal)
6 Gebrauchsfähigkeit herstellen
6.1 Montage
Die Komponenten werden montagefertig ausgeliefert und können nicht getrennt werden.
Das Produkt kann in Kombination mit dem Komponentenhalter ausschließlich im Unterarmschaft
montiert werden. Die Montage der Ladebuchse erfolgt durch das Verkleben im Außenschaft. Die
Fixierung des Akkus erfolgt, je nach Platzverhältnisse, im Außenschaft oder zwischen dem
Außen- und Innenschaft. Bei geringen Platzverhältnissen wird der Akku im Außenschaft einlami
niert.
7 Handhabung
7.1 Ein- und Ausschalten der Greifkomponente
HINWEIS
Verschleißerscheinungen an den Produktkomponenten
Verletzungen durch Fehlsteuerung oder Fehlfunktion des Produkts.
►Ein zu fester Druck auf die Ladebuchse kann zu erhöhten Verschleiß auf den Taster führen.

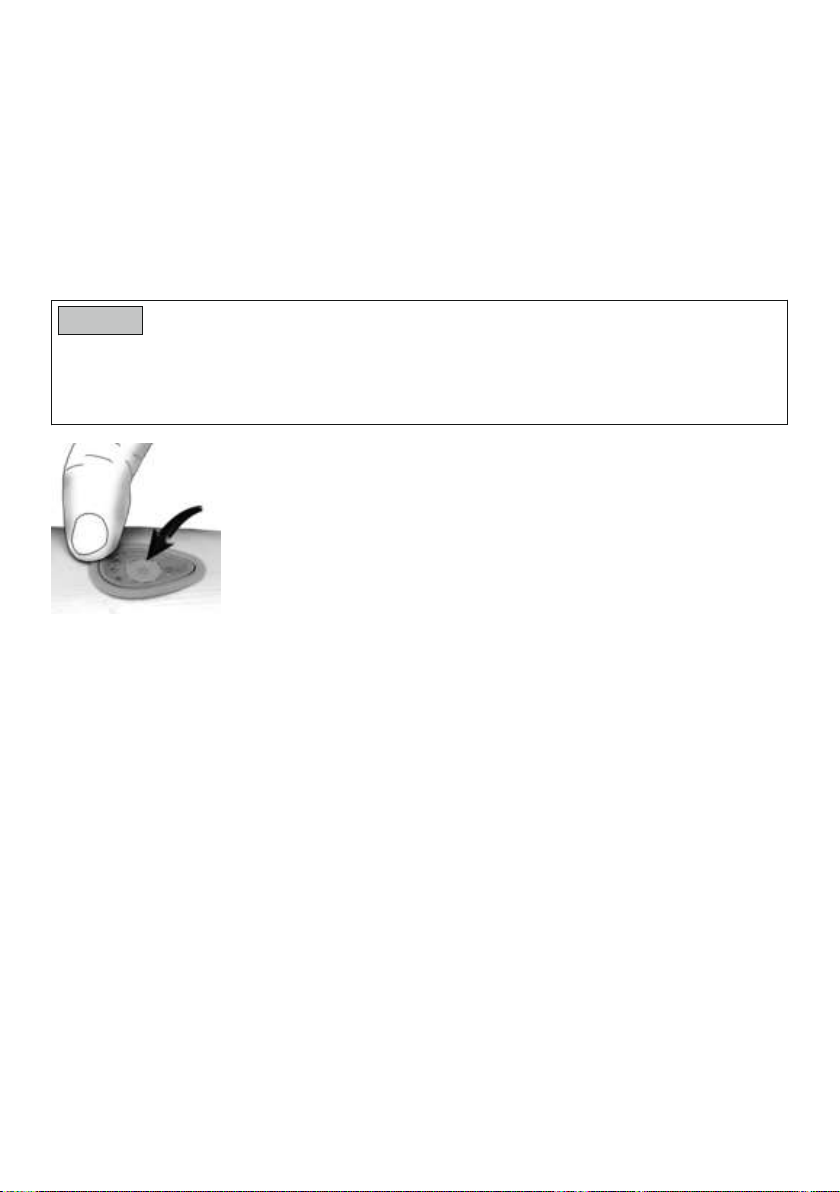

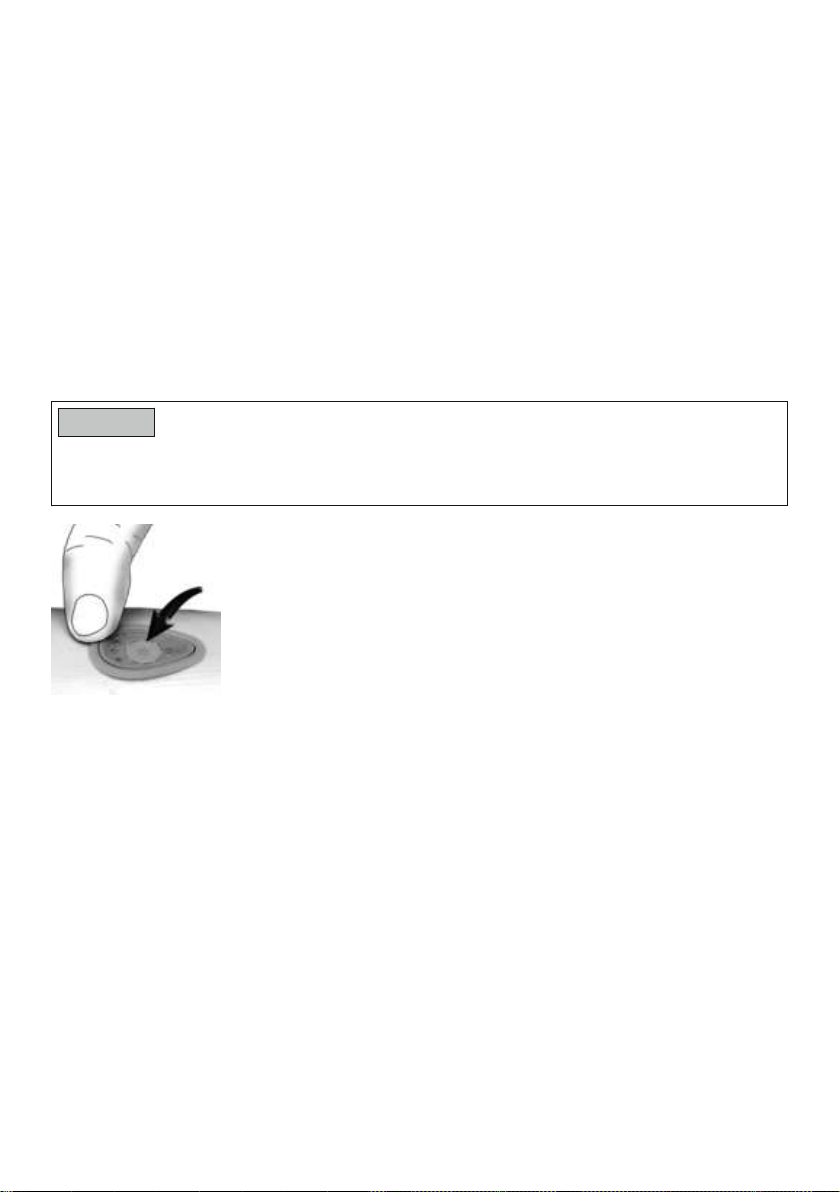

►1) Taster in der Ladebuchse so lange gedrückt halten, bis ein Be
stätigungssignal ertönt (min. 1 Sekunde).
→Prothese und Prothesenkomponenten sind eingeschaltet.
Zum Ausschalten der Prothese und der Prothesenkomponenten, die
sen Vorgang wiederholen.
7.2 Akku laden
Ein tägliches Laden wird empfohlen. Bei längerer Nichtbenutzung sollte der Akkustand regelmä
ßig kontrolliert und der Akku nachgeladen werden.
1) Ladestecker an die Ladebuchse des Produkts anstecken.
→Die korrekte Verbindung vom Ladegerät zum Produkt wird durch Rückmeldungen ange
zeigt (siehe Seite10).
→Die Prothese wird automatisch ausgeschaltet.
→Der Ladevorgang wird gestartet.
2) Nach abgeschlossenem Ladevorgang, die Verbindung zum Produkt trennen.
7.3 Anzeige des aktuellen Ladezustands
Der Ladezustand kann jederzeit abgefragt werden.
1) Bei eingeschaltener Prothese die Taste der Ladebuchse kürzer als eine Sekunde drücken.
2) Die LED-Anzeige an der Ladebuchse gibt Auskunft über den aktuellen Ladezustand (Statussi
gnale).
7.4 Sicherheitsabschaltung
Die Sicherheitsabschaltung dient zum Schutz des Produkts und aktiviert sich bei:

8
• Über- und Untertemperatur der Akkuumgebung während des Ladevorgangs
• Kurzschluss
• Über- und Unterspannung
7.5 Notöffnen der Greifkomponente
Diese Sicherheitsfunktion ermöglicht das Öffnen der Axon-Bus Greif
komponente unabhängig von anliegenden Steuersignalen.

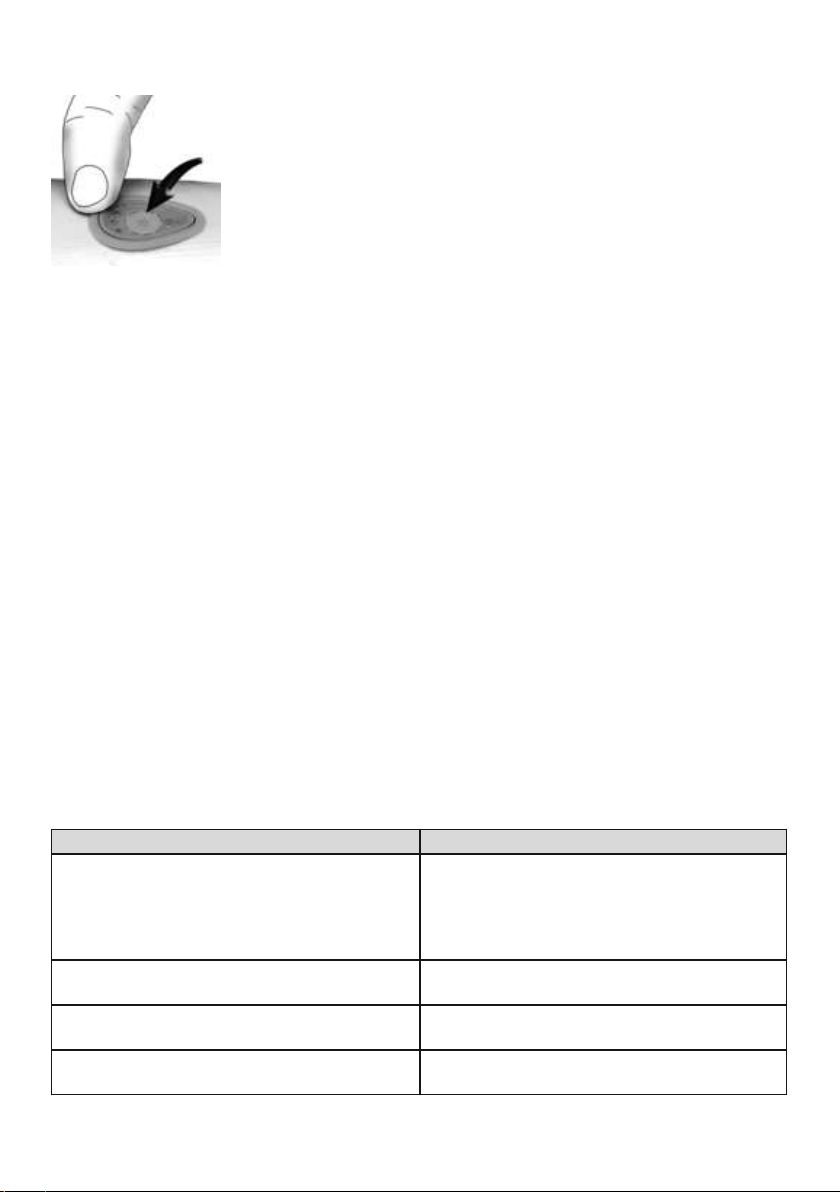

1) Bei eingeschaltetem Axon-Bus Prothesensystem Taster der Lade
buchse ca. drei Sekunden drücken bis die Axon-Bus Greifkompo
nente beginnt, sich zu öffnen.
→Während des Öffnens ertönt ein pulsierender Beep-Ton.
2) Durch Loslassen des Tasters wird das Öffnen der Axon-Bus
Greifkomponente sofort unterbrochen und das gesamte Axon-Bus
Prothesensystem abgeschaltet.
8 Rechtliche Hinweise
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
8.2 Markenzeichen
Alle innerhalb des vorliegenden Dokuments genannten Bezeichnungen unterliegen uneinge
schränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Rechten der jewei
ligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können eingetragene Marken
sein und unterliegen den Rechten der jeweiligen Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Dokument verwendeten Marken,
kann nicht geschlossen werden, dass eine Bezeichnung frei von Rechten Dritter ist.
8.3 CE-Konformität
Hiermit erklärt Otto Bock Healthcare Products GmbH, dass das Produkt den anwendbaren euro
päischen Vorgaben für Medizinprodukte entspricht.
Das Produkt erfüllt die Anforderungen der RoHS-Richtlinie 2011/65/EU zur Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Das Produkt erfüllt die Anforderungen der Richtlinie 2014/53/EU.
Der vollständige Text der Richtlinien und Anforderungen ist unter der folgenden Internetadresse
verfügbar: http://www.ottobock.com/conformity
9 Technische Daten
Umgebungsbedingungen
Lagerung (mit und ohne Verpackung) +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Im Sinne der Qualität (Lebensdauer) wird
empfohlen, das Produkt bei niedrigen Tempe
raturen zu lagern.

9
Umgebungsbedingungen
Transport (mit und ohne Verpackung) -20°C/-4°F bis +60°C/+140°F
max. 90% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -5°C/+23°F bis +45°C/+113°F
max. 95% relative Luftfeuchtigkeit, nicht kon
densierend
Laden des Akkus +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Akku der Prothese 757B501
Akkutyp Li-Ion
Lebensdauer des Akkus 2 Jahre
Ladezeit bis der Akku vollständig geladen ist ca. 3,5 h
Ladespannung ca. 12,3 V
Kapazität 1150 mAh
Ausgangsspannung ca. 11,1 V
Gewicht 90 g
Abmessung 55 x 35 x 23 mm
Verhalten des Produkts während dem Ladevor
gang
Das Produkt ist ohne Funktion
10 Anhänge
10.1 Angewandte Symbole
Dieses Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine
nicht den Bestimmungen Ihres Landes entsprechende Entsorgung kann sich
schädlich auf die Umwelt und die Gesundheit auswirken. Bitte beachten Sie die
Hinweise der für Ihr Land zuständigen Behörde zu Rückgabe- und Sammelverfah
ren.
Konformitätserklärung gemäß der anwendbaren europäischen Richtlinien
Chargennummer (PPPP YYYY WW)
PPPP - Werk
YYYY - Herstellungsjahr
WW - Herstellungswoche
Medizinprodukt
Hersteller

10
10.2 Betriebszustände / Fehlersignale
10.2.1 Statussignale
Ladebuchse Ereignis
LED leuchtet grün Akku voll
LED leuchtet gelb Akku 50% geladen
LED leuchtet orange Akku leer
10.2.2 Piepsignale
Nachfolgende Piepsignale sind standardmäßig festgelegt:
Piepsignal Zusätzliche Anzei
gen
Ereignis
1xlang - • Prothese über Ladebuchse ausschalten
• Ladung beginnt (Ladestecker mit Ladebuch
se verbunden)
• Ladung wird beendet (Ladestecker von La
debuchse getrennt)
2xkurz LED auf Ladebuchse
leuchtet kurz auf
Prothese einschalten
3xkurz - Akkuspannung zu gering, Prothese schaltet auto
matisch ab
10.2.3 Warn-/Fehlersignale
Ladebuchse Pieper Erklärung/Abhilfe
LED blinkt rot 3 x kurz Fehler im Axon-Bus Prothesensystem
• Axon-Bus Prothesensystem Aus-/Einschalten
• Die Steckverbindung im Schaft prüfen
• Das Ladegerät anstecken.
Wird am Ladegerät das Symbol für den Ser
vice (Schraubenschlüssel, gelb) oder das
Symbol für Systemfehler (Schraubenschlüs
sel, rot) angezeigt, das Axon-Bus Prothesen
system an eine Ottobock Servicestelle schi
cken.
LED blinkt 3x in der
Farbe des aktuellen
Ladezustands
-Die Verbindung vom Produkt zum Axon-Mas
ter ist unterbrochen
• Die Verbindung prüfen (Steckverbindung,
Flexkabel, Easy Plus, etc.) ()
LED blinkt abwech
selnd gelb/rot
3x kurz Axon-Bus Prothesensystem ist überhitzt
• Das Axon-Bus Prothesensytsem einige Minu
ten abkühlen lassen
• Das Axon-Bus Prothesensystem nicht bei ho
hen Umgebungstemperaturen verwenden
(Technische Daten)
10.3 Axon
Die Bezeichnung „Axon“ steht für Adaptive exchange of neuroplacement data. Der Axon-Bus ist
eine Innovation von Ottobock für den Bereich der Exoprothetik: Ein Datenübertragungssystem,
welches von sicherheitsrelevanten Bus-Systemen aus der Luftfahrt und KFZ-Industrie abgeleitet
wurde. Für den Anwender bedeutet dies mehr Sicherheit und mehr Zuverlässigkeit durch eine im

11
Vergleich zu herkömmlichen Systemen deutlich reduzierte Empfindlichkeit gegenüber elektroma
gnetischen Störstrahlungen.
1 Foreword English
INFORMATION
Date of last update: 2020-12-14
►Please read this document carefully before using the product and observe the safety
notices.
►Instruct the user in the safe use of the product.
►Please contact the manufacturer if you have questions about the product or in case of prob
lems.
►Report each serious incident related to the product to the manufacturer and to the relevant
authority in your country. This is particularly important when there is a decline in the health
state.
►Please keep this document for your records.
These instructions for use provide you with important information on the use, adaptation and
handling of the product.
2 Product description
2.1 Function
The product serves to provide power to a prosthesis.
The product consists of several components. These components are inseparable and ready for
mounting.
2.2 Components
The product consists of the following components:
Rechargeable battery
The battery (see fig.1, item1) consists of twocells with integrated electronics. The electronics
protect the battery against short circuits, overvoltage, undervoltage and charging outside the
allowable temperature range.
Charging receptacle
The charging receptacle (see fig.1, item2) has the following functions:
• Contact for charging the battery
• LED to indicate the current charge level
• LED for providing feedback on operating states
• Button for turning the prosthesis on and off, checking the charge level and emergency open
ing of the prosthesis
• Beeper for providing feedback on operating states
• Button to activate the Bluetooth function
Communication cable
The communication cable (see fig.1, item3) is used to exchange data and connects the respect
ive prosthetic components to the product.
Connection cable
The connection cable (see fig.1, item4) is used to connect the 13E500 AxonMaster. When the
battery is used in an elbow joint, the forearm cable of the flexion aid (AFB) is connected to this
connection cable.

12
3 Intended use
3.1 Indications for use
The product is to be used exclusively for exoprosthetic fittings of the upper limbs.
3.2 Conditions of use
The product has been developed for use in everyday activities. It must not be used for activities
where it would be exposed to unallowable environmental conditions or strains (e.g. extreme
sports).
Permissible ambient conditions are described in the technical data (see page16).
3.3 Contraindications
• All conditions which contradict or go beyond the specifications listed in the section on
"Safety" and "Indications for use".
3.4 Qualification
The fitting of a patient with the product may only be carried out by O&P professionals who have
been authorised with the corresponding Ottobock training.
4 Safety
4.1 Explanation of warning symbols
WARNING Warning regarding possible serious risks of accident or injury.
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
4.2 Structure of the safety instructions
WARNING
The heading describes the source and/or the type of hazard
The introduction describes the consequences in case of failure to observe the safety instruc
tions. Consequences are presented as follows if more than one consequence is possible:
> E.g.: Consequence 1 in the event of failure to observe the hazard
> E.g.: Consequence 2 in the event of failure to observe the hazard
►This symbol identifies activities/actions that must be observed/carried out in order to avert
the hazard.
4.3 General safety instructions
CAUTION
Non-observance of safety instructions
Personal injury/damage to the product due to using the product in certain situations.
►Observe the safety instructions and the stated precautions in this accompanying document.
CAUTION
Penetration of dirt and humidity into the product
Injury due to unexpected prosthesis behaviour.
►Ensure that neither solid particles nor liquids can penetrate into the product.
►Do not use the product for bathing prostheses.

13
CAUTION
Changing prosthetic components when switched on
Injury due to faulty control or malfunction of the prosthetic components.
►Before changing prosthetic components (e.g. terminal device) switch the product off.
CAUTION
Overloading due to unusual activities
Injury due to unexpected product behaviour as a result of a malfunction.
►The product was developed for everyday use and must not be used for unusual activities.
These unusual activities include, for example, sports with excessive strain and/or shocks to
the wrist joint (pushups, downhill mountain biking, ...) or extreme sports (free climbing,
paragliding, etc.).
►Careful handling of the product and its components not only increases their service life but,
above all, ensures the patient's personal safety!
►If the product and its components have been subjected to extreme loads (e.g. due to a fall,
etc.), then the product must be inspected for damage immediately. If necessary, forward the
product to an authorised Ottobock Service Centre.
CAUTION
Penetration of perspiration into the product
Injury and chemical burns due to leakage of battery fluids.
►Wear protective clothing when removing or replacing the battery (disposable gloves and
protective goggles at a minimum).
►Avoid direct skin contact!
CAUTION
Using the product with pointed or sharp objects
Destruction or damage to the product during installation.
►Do not use any pointed or sharp objects when installing the product.
4.4 Patient information
WARNING
Operating the product near active implanted systems
Interference with active implantable systems (e.g., pacemaker, defibrillator, etc.) due to electro
magnetic interference of the product.
►When operating the product in the immediate vicinity of active implantable systems, ensure
that the minimum distances stipulated by the manufacturer of the implant are observed.
►Make sure to observe any operating conditions and safety instructions stipulated by the man
ufacturer of the implant.
CAUTION
Mechanical stress on the product
Injury due to faulty control or malfunction of the product components.
►Do not subject the product to mechanical vibrations or impacts.
►Check the product for visible damage before each use.

14
CAUTION
Remaining, operating and charging in areas outside the allowable temperature range
Injury due to faulty control or malfunction of the product.
►Avoid remaining, operating and charging in areas outside the allowable temperature range
(see page16).
CAUTION
Proximity to sources of strong magnetic or electrical interference (e.g. theft prevention
systems, metal detectors)
Injury due to unexpected behaviour of the product caused by interference with internal data
communication.
►Avoid remaining in the vicinity of visible or concealed theft prevention systems at the
entrance/exit of stores, metal detectors/body scanners for persons (e.g. in airports) or other
sources of strong magnetic and electrical interference (e.g. high-voltage lines, transmitters,
transformer stations, computer tomographs, magnetic resonance tomographs, etc.).
►When walking through theft prevention systems, body scanners or metal detectors, watch
for unexpected behaviour of the product.
CAUTION
Independent manipulation of the product
Injury due to malfunction and resulting unexpected prosthesis actions.
►Manipulations to the product other than the tasks described in these instructions for use are
not permitted.
►The product and any damaged components may only be opened and repaired by authorised,
qualified Ottobock personnel.
CAUTION
Charging the product with soiled or damaged contacts
Injury due to unexpected behaviour of the product caused by insufficient charging.
►Make sure that the contacts are always clean and free of grease.
►Clean the electrical contacts of the charging plug and charging receptacle regularly using
cotton swabs and a mild soap solution.
►Take care to avoid damaging the contacts with pointed or sharp objects.
CAUTION
Insufficient distance to HF communication devices (e.g. mobile phones, Bluetooth
devices, WiFi devices)
Injury due to unexpected behaviour of the product caused by interference with internal data
communication.
►Therefore, keeping a minimum distance of 30cm from HF communication devices is recom
mended.
5 Scope of delivery
• 1pc. 757B501 AxonEnergy Integral
• 2pc. lamination dummy
• 1pc. lamination dummy – charging receptacle
• 1pc. drilling template for charging receptacle
• 1pc. Component holder set
• 1pc. Instructions for use (qualified personnel)

15
6 Preparing the product for use
6.1 Assembly
The components are ready for assembly on delivery and cannot be separated.
The product in combination with the component holder can only be assembled in the forearm
socket. The charging receptacle must be glued into the outer socket. The battery is attached in
the outer socket or between the outer and inner socket, depending on the available space. When
little space is available, the battery is laminated into the outer socket.
7 Handling
7.1 Switching the terminal device on and off
NOTICE
Signs of wear and tear on the product components
Injury due to faulty control or malfunction of the product.
►Excessive pressure on the charging receptacle can lead to increased wear and tear on the
button.
►1) Push and hold the charging receptacle button until a confirma
tion sound is heard (at least 1 second).
→The prosthesis and prosthetic components are switched on.
Repeat this process to switch the prosthesis and prosthetic compon
ents off.
7.2 Charging the battery
We recommend charging on a daily basis. If the device is not used for an extended period, the
battery charge level should be checked regularly and the battery recharged.
1) Connect the charging plug to the charging receptacle of the product.
→A correct connection between the battery charger and the product is indicated by feed
back (see page17).
→The prosthesis is switched off automatically.
→The charging process starts.
2) Disconnect the product after the charging process is complete.
7.3 Display of the current charge level
The battery charge level can be queried at any time.
1) With the prosthesis switched on, press the charging receptacle button and hold for less than
one second.
2) The LED display on the charging receptacle provides information on the current battery
charge level (Status signals).
7.4 Safety shutoff
The purpose of the safety shutoff is to protect the product; it is triggered in case of:
• Excessively high or low temperature in the battery's environment during the charging process
• Short circuit
• Overvoltage or undervoltage

16
7.5 Opening the terminal device in an emergency
This safety function allows the Axon-Bus gripping component to be
opened regardless of the control signals present.
1) With the Axon-Bus prosthetic system switched on, press the char
ging receptacle button and hold for approximately three seconds
until the Axon-Bus gripping component begins to open.
→A pulsating beep sounds as it opens.
2) Releasing the button immediately stops the process of opening
the Axon-Bus gripping component and turns the entire Axon-Bus
prosthetic system off.
8 Legal information
8.1 Liability
The manufacturer will only assume liability if the product is used in accordance with the descrip
tions and instructions provided in this document. The manufacturer will not assume liability for
damage caused by disregarding the information in this document, particularly due to improper
use or unauthorised modification of the product.
8.2 Trademarks
All product names mentioned in this document are subject without restriction to the respective
applicable trademark laws and are the property of the respective owners.
All brands, trade names or company names may be registered trademarks and are the property of
the respective owners.
Should trademarks used in this document fail to be explicitly identified as such, this does not justi
fy the conclusion that the denotation in question is free of third-party rights.
8.3 CE conformity
Otto Bock Healthcare Products GmbH hereby declares that the product is in compliance with
applicable European requirements for medical devices.
The product meets the requirements of the RoHS Directive 2011/65/EU on the restriction of the
use of certain hazardous substances in electrical and electronic devices.
This product meets the requirements of the 2014/53/EU directive.
The full text of the regulations and requirements is available at the following Internet address:
http://www.ottobock.com/conformity
9 Technical data
Ambient conditions
Storage (with and without packaging) +5°C/+41°F to +40°C/+104°F
Max. 85% relative humidity, non-condensing
For reasons of quality (service life), it is recom
mended that the product be stored at low tem
peratures.
Transport (with and without packaging) -20°C/-4°F to +60°C/+140°F
Max. 90% relative humidity, non-condensing
Operation -5°C/+23°F to +45°C/+113°F
Max. 95% relative humidity, non-condensing
Charging the battery +5°C/+41°F to +40°C/+104°F
Max. 85% relative humidity, non-condensing

17
Prosthesis battery 757B501
Battery type Li-Ion
Battery lifetime 2years
Charging time until battery is fully charged Approx. 3.5h
Charging voltage Approx. 12.3V
Capacity 1150mAh
Output voltage Approx. 11.1V
Weight 90g
Dimensions 55 x 35 x 23mm
Product behaviour during the charging process The product is non-functional
10 Appendices
10.1 Symbols Used
In some jurisdictions it is not permissible to dispose of these products with unsor
ted household waste. Disposal that is not in accordance with the regulations of
your country may have a detrimental impact on health and the environment. Please
observe the instructions of your national authority pertaining to return and collec
tion.
Declaration of conformity according to the applicable European directives
Lot number (PPPP YYYY WW)
PPPP – plant
YYYY – year of manufacture
WW – week of manufacture
Medical device
Manufacturer
10.2 Operating states/error signals
10.2.1 Status signals
Charging receptacle Event
LED shows green light Battery fully charged
LED shows yellow light Battery 50% charged
LED shows orange light Battery empty
10.2.2 Beep signals
The following beep signals are set by default:

18
Beep signal Additional display Event
1xlong - • Turn off prosthesis on charging receptacle
• Charging begins (charging plug connected
to charging receptacle)
• Charging ends (charging plug disconnected
from charging receptacle)
2xshort LED on charging
receptacle lights up
briefly
Switch on prosthesis
3xshort - Battery voltage too low, prosthesis shuts off auto
matically
10.2.3 Warnings/error signals
Charging recept
acle
Beeper Explanation/rectification
LED is flashing red 3x short Error in the Axon-Bus prosthesis solution
• Turn the Axon-Bus prosthesis solution on/off
• Check the plug connection in the socket
• Connect the charger.
If the service icon (yellow wrench) or system
error icon (red icon) is displayed on the bat
tery charger, send the Axon-Bus prosthesis
solution to an Ottobock Service Center.
LED flashes 3x in the
colour of the current
charge level
-The connection from the product to the Axon
Master is interrupted
• Check the connection (plug connection, flex
cable, Easy Plus, etc.)
LED alternately
flashes yellow/red
3x short Overheating of the Axon-Bus prosthesis
solution
• Allow the Axon-Bus prosthesis solution to
cool down for a few minutes
• Do not use the Axon-Bus prosthesis solution
at high ambient temperatures (Technical
data)
10.3 Axon
The term "Axon" stands for Adaptive eXchange Of Neuroplacement data. The Axon-Bus is an
Ottobock innovation for the field of exoprosthetics: a data transmission system, derived from
safety-related bus systems in the aviation and automobile industries. For the user this means
enhanced safety and reliability because of a considerably reduced sensitivity to electromagnetic
interference in comparison with conventional systems.
1 Avant-propos Français
INFORMATION
Date de la dernière mise à jour: 2020-12-14
►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le produit ainsi que
respecter les consignes de sécurité.
►Apprenez à l’utilisateur comment utiliser son produit en toute sécurité.

19
►Adressez-vous au fabricant si vous avez des questions concernant le produit ou en cas de
problèmes.
►Signalez tout incident grave survenu en rapport avec le produit, notamment une aggravation
de l’état de santé, au fabricant et à l’autorité compétente de votre pays.
►Conservez ce document.
Ces instructions d’utilisation vous fournissent des informations importantes relatives à l’utilisation,
au réglage et à la manipulation du produit.
2 Description du produit
2.1 Fonctionnement
Le produit est destiné à l’alimentation électrique d’une prothèse.
Le produit est constitué de plusieurs composants. Ces composants sont reliés entre eux de ma
nière indivisible et sont prêts à être montés.
2.2 Composants
Le produit est constitué des composants suivants:
Batterie
L’accumulateur (voir ill.1, pos.1) est composé de 2 cellules et d’un système électronique inté
gré. Ce dernier protège l’accumulateur des courts-circuits, des surtensions, des sous-tensions et
d’une charge effectuée dans une plage de températures non autorisée.
Prise de charge
La prise chargeur (voir ill.1, pos.2) dispose des fonctions suivantes:
• Contact pour la charge de l’accumulateur
• DEL d’affichage de l’état de charge actuel
• DEL d’affichage de l’état de fonctionnement
• Bouton permettant d’activer et de désactiver la prothèse, de consulter l’état de charge et
d’ouvrir en urgence la prothèse
• Bipeur d’affichage de l’état de fonctionnement
• Bouton d’activation de la fonction Bluetooth
Câble de communication
Le câble de communication ( voir ill.1, pos.3) permet d’échanger des données et d’établir la
connexion entre le produit et le composant prothétique correspondant.
Câble de raccordement
Le câble de raccordement ( voir ill.1, pos.4) permet de brancher l’AxonMaster 13E500. Si
l’accumulateur est utilisé dans une articulation de coude, le câble de l’avant-bras de l’aide à la
flexion (AFB) est branché à ce câble de raccordement.
3 Utilisation conforme
3.1 Usage prévu
Le produit est exclusivement destiné à l’appareillage exoprothétique des membres supérieurs.
3.2 Conditions d’utilisation
Le produit est conçu pour une utilisation au cours des activités du quotidien. Il ne doit pas être
utilisé pour des activités au cours desquelles il est soumis à des conditions d’environnement et à
des sollicitations non autorisées (parex. sports extrêmes).
Pour obtenir des informations sur les conditions d’environnement autorisées, consultez les carac
téristiques techniques (consulter la page24).

20
3.3 Contre-indications
• Toutes les conditions qui sont contraires aux indications figurant aux chapitres «Sécurité» et
«Utilisation conforme» ou vont au-delà.
3.4 Qualification
Seuls des orthoprothésistes formés par Ottobock à cet effet sont autorisés à appareiller un pa
tient avec le produit.
4 Sécurité
4.1 Signification des symboles de mise en garde
AVERTISSEMENT Mise en garde contre les éventuels risques d’accidents et de blessures
graves.
PRUDENCE Mise en garde contre les éventuels risques d’accidents et de blessures.
AVIS Mise en garde contre les éventuels dommages techniques.
4.2 Structure des consignes de sécurité
AVERTISSEMENT
Le titre désigne la source et/ou le type de risque
L’introduction décrit les conséquences du non-respect de la consigne de sécurité. S’il s’agit de
plusieurs conséquences, ces dernières sont désignées comme suit:
> par ex.: conséquence 1 si le risque n’a pas été pris en compte
> par ex.: conséquence 2 si le risque n’a pas été pris en compte
►Ce symbole désigne les activités/actions à observer/appliquer afin d’écarter le risque.
4.3 Consignes générales de sécurité
PRUDENCE
Non-respect des consignes de sécurité
Dommages corporels/matériels dus à l’utilisation du produit dans certaines situations.
►Respectez les consignes de sécurité et mesures mentionnées dans ce document.
PRUDENCE
Pénétration de salissures et d’humidité dans le produit
Blessure occasionnée par un comportement inattendu de la prothèse.
►Veillez à ce qu’aucune particule solide ni aucun liquide ne pénètrent dans le produit.
►N’utilisez pas le produit pour des prothèses de bain.
PRUDENCE
Remplacement de composants prothétiques alors que le système est en marche
Blessure due à une erreur de commande ou à un dysfonctionnement des composants prothé
tiques.
►Avant de changer des composants prothétiques (parex. le composant de préhension),
veuillez mettre le produit hors tension.
