1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-06-16
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch und beachten Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt ha
ben oder Probleme auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang
mit dem Produkt, insbesondere eine Verschlechterung des Gesund
heitszustands, dem Hersteller und der zuständigen Behörde Ihres Lan
des.
►Bewahren Sie dieses Dokument auf.

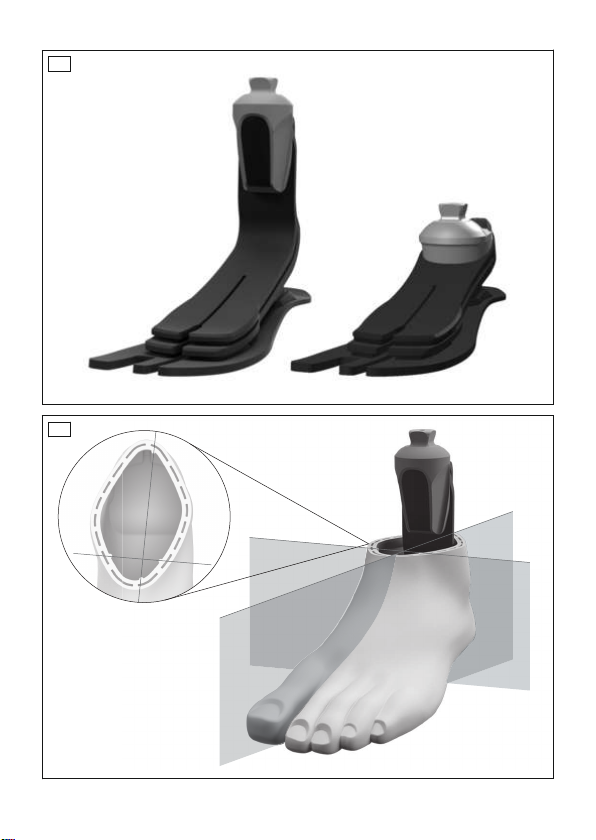

1.1 Konstruktion und Funktion
Die Prothesenfüße 1C50 Taleo und 1C53 Taleo LP eignen sich zum Gehen
auf unterschiedlichen Untergründen und in einem großen Geschwindigkeits
bereich. Der Fersenauftritt wird durch den großen, austauschbaren Fersen
keil gedämpft.
Federelemente aus Carbon und Polymer ermöglichen eine spürbare Plantar
flexion bei Fersenauftritt, eine natürliche Abrollbewegung und hohe Ener
gierückgabe.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsys
tem. Die Funktionalität mit Komponenten anderer Hersteller, die über kom
patible modulare Verbindungselemente verfügen, wurde nicht getestet.
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die exoprothetische Versorgung der unte
ren Extremität einzusetzen.
2.2 Einsatzgebiet
Unsere Komponenten funktionieren optimal, wenn sie mit geeigneten Kom
ponenten kombiniert werden, ausgewählt auf Basis von Körpergewicht und
Mobilitätsgrad, die mit unserer MOBIS Klassifizierungsinformation identifi
zierbar sind, und die über passende modulare Verbindungselemente verfü
gen.
4

°
kg
Das Produkt wird für Mobilitätsgrad3 (uneingeschränkter Au
ßenbereichsgeher) und Mobilitätsgrad4 (uneingeschränkter Au
ßenbereichsgeher mit besonders hohen Ansprüchen) empfoh
len.
Die nachfolgende Tabelle enthält die geeignete Federsteifigkeit des Prothe
senfußes, passend zum Körpergewicht und der Aktivität des Patienten.
Federsteifigkeit in Abhängigkeit zu Körpergewicht und Aktivitätsniveau
Körpergewicht [kg] Normale Aktivität Hohe Aktivität
bis 51 1 2
52 bis 58 2 3
59 bis 67 3 4
68 bis 77 4 5
78 bis 88 5 6
89 bis 100 6 7
101 bis 115 7 8
116 bis 130 8 9
131 bis 150 9 –
2.3 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Temperaturbereich: –10°C bis +45°C
Chemikalien/Flüssigkeiten: Süßwasser, Salzwasser, Schweiß, Urin, Seifenlauge,
Chlorwasser
Feuchtigkeit: Untertauchen: maximal 1h in 3m Tiefe, relative Luftfeuchtigkeit: keine
Beschränkungen
Feststoffe: Staub, gelegentlicher Kontakt mit Sand
Reinigen Sie das Produkt nach Kontakt mit Feuchtigkeit/Chemikalien/Fest
stoffen, um erhöhten Verschleiß und Schäden zu vermeiden (siehe Seite11).
Unzulässige Umgebungsbedingungen
Feststoffe: Stark hygroskopische Partikel (z.B. Talkum), dauerhafter Kontakt mit
Sand
Chemikalien/Flüssigkeiten: Säuren, dauerhafter Einsatz in flüssigen Medien
Lagerung und Transport
Temperaturbereich –20°C bis +60°C, relative Luftfeuchtigkeit 20% bis 90%, keine
mechanischen Vibrationen oder Stöße
5

2.4 Nutzungsdauer
Prothesenfuß
Die Nutzungsdauer des Produkts beträgt, abhängig vom Aktivitätsgrad des
Patienten, 2 bis 3 Jahre.
Fußhülle, Schutzsocke
Das Produkt ist ein Verschleißteil, das einer üblichen Abnutzung unterliegt.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die da
für zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo
nenten, ob sie auch untereinander kombiniert werden dürfen.
VORSICHT
Überbeanspruchung des Produkts
Verletzungsgefahr durch Bruch tragender Teile
►Setzen Sie das Produkt entsprechend des angegebenen Einsatzge
biets ein (siehe Seite4).
VORSICHT
Überschreitung der Nutzungsdauer und Wiederverwendung an ei
nem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro
dukt
►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten
wird.
►Verwenden Sie das Produkt nur für einen Patienten.
6

VORSICHT
Mechanische Beschädigung des Produkts
Verletzungsgefahr durch Funktionsveränderung oder -verlust
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä
higkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver
lust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Mechanische Überbelastung
Funktionseinschränkungen durch mechanische Beschädigung
►Prüfen Sie das Produkt vor jeder Verwendung auf Beschädigungen.
►Verwenden Sie das Produkt nicht bei Funktionseinschränkungen.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Verwendung unter unzulässigen Umgebungsbedingungen
Schäden am Produkt durch unzulässige Umgebungsbedingungen
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Eine reduzierte Federwirkung (z.B. verringerter Vorfußwiderstand oder ver
ändertes Abrollverhalten) oder eine Delaminierung der Carbonfeder sind An
zeichen von Funktionsverlust.
7

4 Lieferumfang
Menge Benennung Kennzeichen
1 Gebrauchsanweisung –
1 Prothesenfuß –
1 Schutzsocke SL=Spectra-Sock-7
1 Fersenkeil-Set 2F50*
Ersatzteile/Zubehör (nicht im Lieferumfang)
Benennung Kennzeichen
Fußhülle 2C15*
Anschlusskappe 2C19*, 2C20*
Schraubenabdeckung (nur für 1C50) 2F51*
5 Gebrauchsfähigkeit herstellen
VORSICHT
Fehlerhafter Aufbau, Montage oder Einstellung
Verletzungen durch falsch montierte oder eingestellte sowie beschädigte
Prothesenkomponenten
►Beachten Sie die Aufbau-, Montage- und Einstellhinweise.
HINWEIS
Beschleifen von Prothesenfuß oder Fußhülle
Vorzeitiger Verschleiß durch Beschädigung des Produkts
►Beschleifen Sie den Prothesenfuß oder die Fußhülle nicht.
5.1 Aufbau
INFORMATION
Am proximalen Anschluss des Prothesenfußes befindet sich ein Adapter
schutz aus Kunststoff. So wird der Anschlussbereich während des Auf
baus und der Anprobe der Prothese vor Kratzern geschützt.
►Entfernen Sie den Adapterschutz bevor der Patient den Werkstatt-/An
probebereich verlässt.
5.1.1 Fußhülle aufziehen/entfernen
INFORMATION
►Ziehen Sie die Schutzsocke über den Prothesenfuß, um Geräusche in
der Fußhülle zu vermeiden.
8

►Verwenden Sie den Prothesenfuß immer mit Fußhülle.
►Die Fußhülle aufziehen oder entfernen, wie in der Gebrauchsanweisung
der Fußhülle beschrieben.
5.1.2 Grundaufbau
INFORMATION
Verwenden Sie den Prothesenfuß nur mit Fersenkeil.
Grundaufbau TT
Ablauf des Grundaufbaus
Benötigte Materialien: Goniometer 662M4, Absatzhöhenmessgerät
743S12, 50:50Lehre 743A80, Aufbaugerät (z.B. L.A.S.A.R. Assembly
743L200 oder PROS.A. Assembly 743A200)
Die Prothesenkomponenten gemäß der folgenden Angaben im Aufbauge
rät montieren und ausrichten:
  Absatzhöhe: Effektive Absatzhöhe (Absatzhöhe Schuh - Sohlen
stärke Vorfußbereich) +5mm
  Sagittale Ausrichtung: Aufbaulinie auf a–p Markierungen der
Fußhülle (3348160)
  Frontale Ausrichtung: Aufbaulinie auf m–l Markierungen der
Fußhülle (3348160)
  Den Prothesenfuß und den Prothesenschaft mit den ausgewählten
Adaptern verbinden. Dabei die Gebrauchsanweisungen der Adap
ter beachten.
  Sagittale Ausrichtung:
Die Mitte des Prothesenschafts mit der 50:50 Lehre ermitteln. Den
Prothesenschaft mittig zur Aufbaulinie einordnen.
Schaftflexion: Individuelle Stumpfflexion +5°
  Die Abduktionsstellung oder Adduktionsstellung beachten.
Grundaufbau TF
►Die Angaben in der Gebrauchsanweisung des Prothesenkniegelenks
beachten.
5.1.3 Statischer Aufbau
• Ottobock empfiehlt den Aufbau der Prothese mit Hilfe des
L.A.S.A.R.Posture zu kontrollieren und bei Bedarf anzupassen.
9

• Bei Bedarf können die Aufbauempfehlungen (TF-Modular-Beinprothe
sen: 646F219*, TT-Modular-Beinprothesen: 646F336*) bei Ottobock an
gefordert werden.
5.1.4 Dynamische Anprobe
• Den Aufbau der Prothese in der Frontalebene und der Sagittalebene an
passen (z.B. durch Winkeländerung oder Verschiebung), um eine opti
male Schrittabwicklung sicherzustellen.
•TT-Versorgungen: Bei der Lastübernahme nach dem Fersenauftritt auf
eine physiologische Kniebewegung in Sagittal- und Frontalebene ach
ten. Eine Bewegung des Kniegelenks nach medial vermeiden. Bewegt
sich das Kniegelenk in der ersten Standphasenhälfte nach medial, dann
den Prothesenfuß nach medial verschieben. Geschieht die Bewegung
nach medial in der zweiten Standphasenhälfte, dann die Außenrotation
des Prothesenfußes reduzieren.
• Den Adapterschutz des Prothesenfußes nach Abschluss der dynami
schen Anprobe und der Gehübungen entfernen.
5.1.4.1 Fersencharakteristik optimieren
Das Verhalten des Prothesenfußes beim Fersenauftritt und beim Fersenkon
takt während der mittleren Standphase kann durch den Austausch des Fer
senkeils angepasst werden. Der Prothesenfuß wird mit 3Fersenkeilen gelie
fert.
Härtegrade Fersenkeile: Die Fersenkeile lassen sich durch ihre Farben
unterscheiden: (transparent=weich, grau=mittel, schwarz=hart). Ottobock
empfiehlt mit dem grauen Fersenkeil zu beginnen.
1) Den Prothesenfuß leicht auseinander ziehen und den vorhandenen Fer
senkeil entfernen.
2) Den anderen Fersenkeil so ausrichten, dass der Ottobock Schriftzug
aufrecht steht und die Spitze nach anterior zeigt.
3) Den Fersenkeil in den Prothesenfuß einsetzen (siehe Abb.3).
5.2 Optional: Schaumstoffüberzug montieren
Der Schaumstoffüberzug sitzt zwischen Prothesenschaft und Prothesenfuß.
Er wird länger zugeschnitten, um die Bewegungen des Prothesenfußes und
des Prothesenkniegelenks ausgleichen zu können. Während der Beugung
des Prothesenkniegelenks wird der Schaumstoffüberzug posterior gestaucht
und anterior gedehnt. Um die Haltbarkeit zu erhöhen, sollte der Schaumstof
füberzug so wenig wie möglich gedehnt werden. Am Prothesenfuß befindet
sich ein Verbindungselement (z.B. Verbindungsplatte, Verbindungskappe,
Anschlusskappe).
10

>Benötigte Materialien: Entfettender Reiniger (z.B. Isopropylalkohol
634A58), Kontaktkleber 636N9 oder Kunststoffkleber 636W17
1) Die Länge des Schaumstoffüberzugs an der Prothese messen und die
Längenzugabe addieren.
TT-Prothesen: Zugabe distal für die Bewegung des Prothesenfußes.
TF-Prothesen: Zugabe proximal des Kniedrehpunkts für die Beugung
des Prothesenkniegelenks und Zugabe distal für die Bewegung des Pro
thesenfußes.
2) Den Schaumstoffrohling ablängen und im proximalen Bereich am Pro
thesenschaft einpassen.
3) Den Schaumstoffrohling auf die Prothese ziehen.
4) Das Verbindungselement auf die Fußhülle oder den Prothesenfuß set
zen. Je nach Ausführung rastet das Verbindungselement im Rand ein
oder sitzt am Fußadapter.
5) Den Prothesenfuß an der Prothese montieren.
6) Die Außenkontur des Verbindungselements auf der distalen Schnittflä
che des Schaumstoffrohlings anzeichnen.
7) Den Prothesenfuß demontieren und das Verbindungselement entfernen.
8) Das Verbindungselement mit einem entfettenden Reiniger reinigen.
9) Das Verbindungselement gemäß der angezeichneten Außenkontur auf
die distale Schnittfläche des Schaumstoffrohlings kleben.
10) Die Verklebung trocknen lassen (ca. 10Minuten).
11) Den Prothesenfuß montieren und die kosmetische Außenform anpassen.
Dabei die Kompression durch Überziehstrümpfe oder SuperSkin be
rücksichtigen.
6 Reinigung
>Zulässiges Reinigungsmittel: pH-neutrale Seife (z.B. Derma Clean
453H10)
1) HINWEIS! Verwenden Sie nur die zulässigen Reinigungsmittel, um
Produktschäden zu vermeiden.
Das Produkt mit klarem Süßwasser und pH-neutraler Seife reinigen.
2) Die Seifenreste mit klarem Süßwasser abspülen. Dabei die Fußhülle so
oft ausspülen, bis alle Verschmutzungen entfernt sind.
3) Das Produkt mit einem weichen Tuch abtrocknen.
4) Die Restfeuchtigkeit an der Luft trocknen lassen.
7 Wartung
►Die Prothesenkomponenten nach den ersten 30Tagen Gebrauch einer
Sichtprüfung und Funktionsprüfung unterziehen.
11

►Die komplette Prothese während der normalen Konsultation auf Abnut
zung überprüfen.
►Jährliche Sicherheitskontrollen durchführen.
8 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden.
Eine unsachgemäße Entsorgung kann sich schädlich auf die Umwelt und
die Gesundheit auswirken. Beachten Sie die Angaben der zuständigen Be
hörde Ihres Landes zu Rückgabe, Sammel- und Entsorgungsverfahren.
9 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
9.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
9.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der Verordnung (EU) 2017/745 über
Medizinprodukte. Die CE-Konformitätserklärung kann auf der Website des
Herstellers heruntergeladen werden.
10 Technische Daten
1C50 Taleo
Größen [cm] 22 23 24 25 26 27 28 29 30
Absatzhöhe
[mm]
15 ± 5 –
Systemhöhe
[mm]
118 119 122 123 –
Mit schmaler
Fußhülle
Gewicht [g] 485 500 565 590 –
Absatzhöhe
[mm]
– 10 ± 5
Systemhöhe
[mm]
– 127 132 141 154
Mit normaler
Fußhülle
Gewicht [g] – 585 610 690 720 745 800 865
Max. Körpergewicht [kg] 88 100 115 130 150
Mobilitätsgrad 3, 4
12

1C53 Taleo LP
Größen [cm] 22 23 24 25 26 27 28 29 30
Absatzhöhe
[mm]
15 ± 5
Systemhöhe
[mm]
34 34 37 38
Mit schmaler
Fußhülle
Gewicht [g] 421 458 474 519
Absatzhöhe
[mm]
10 ± 5
Systemhöhe
[mm]
42 47 52
Mit normaler
Fußhülle
Gewicht [g] 493 536 584 589 632 680 720
Max. Körpergewicht [kg] 88 100 115 130 150
Mobilitätsgrad 3, 4
1 Product description English
INFORMATION
Date of last update: 2020-06-16
►Please read this document carefully before using the product and
observe the safety notices.
►Instruct the user in the safe use of the product.
►Please contact the manufacturer if you have questions about the
product or in case of problems.
►Report each serious incident in connection with the product, in particu
lar a worsening of the state of health, to the manufacturer and to the
relevant authority in your country.
►Please keep this document for your records.
1.1 Construction and Function
The 1C50 Taleo and 1C53 Taleo LP prosthetic feet are suitable for walking
on various surfaces and for a wide range of speeds. The heel strike is
absorbed by the large, replaceable heel wedge.
Carbon and polymer spring elements permit perceptible plantar flexion at
heel strike, a natural rollover movement and high energy return.
1.2 Combination possibilities
This prosthetic component is compatible with Ottobock's system of modular
connectors. Functionality with components of other manufacturers that have
compatible modular connectors has not been tested.
13

2 Intended use
2.1 Indications for use
The product is intended exclusively for lower limb exoprosthetic fittings.
2.2 Area of application
Our components perform optimally when paired with appropriate compon
ents based upon weight and mobility grades identifiable by our MOBIS clas
sification information and which have appropriate modular connectors.
°
kg
The product is recommended for mobility grade3 (unrestricted
outdoor walker) and mobility grade4 (unrestricted outdoor walk
er with particularly high demands).
The table that follows shows the suitable spring stiffness of the prosthetic
foot, matching the patient's body weight and activity.
Spring stiffness relative to body weight and activity level
Body weight [kg] Normal activity
level
High activity level
up to 51 1 2
52 to 58 2 3
59 to 67 3 4
68 to 77 4 5
78 to 88 5 6
89 to 100 6 7
101 to 115 7 8
116 to 130 8 9
131 to 150 9 –
2.3 Environmental conditions
Allowable environmental conditions
Temperature range: –10°C to +45°C (14°F to 113°F)
Chemicals/liquids: fresh water, salt water, perspiration, urine, soapsuds, chlorine
water
Moisture: Submersion: max. 1h in 3m depth, relative humidity: no restrictions
Solids: Dust, occasional contact with sand
Clean the product after contact with humidity/chemicals/solids, in order to
avoid increased wear and damage (see Page20).
Unallowable environmental conditions
Solids: Highly hygroscopic particles (e.g.talcum), continuous contact with sand
Chemicals/liquids: Acids, continuous use in liquid media
14

Storage and transport
Temperature range –20°C to +60°C (–4°F to +140°F), relative humidity 20% to
90%, no mechanical vibrations or impacts
2.4 Service life
Prosthetic foot
Depending on the patient's level of activity, the service life of the product is
2 to 3 years.
Footshell, protective sock
The product is a wear part, which means it is subject to normal wear and
tear.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
3.2 General safety instructions
CAUTION
Unallowable combination of prosthetic components
Risk of injury due to breakage or deformation of the product
►Only combine the product with prosthetic components that are
approved for that purpose.
►Based on the instructions for use of the prosthetic components, verify
that they may be combined with each other.
CAUTION
Excessive strain on the product
Risk of injury due to breakage of load-bearing components
►Use the product according to the specified area of application (see
Page14).
CAUTION
Exceeding the service life and reuse on another patient
Risk of injury due to loss of functionality as well as damage to the product
►Ensure that the approved service life is not exceeded.
►Only use the product on a single patient.
15

CAUTION
Mechanical damage to the product
Risk of injury due to change in or loss of functionality
►Use caution when working with the product.
►If the product is damaged, check it for proper function and readiness
for use.
►In case of changes in or loss of functionality, do not continue using the
product (see "Signs of changes in or loss of functionality during use" in
this section).
►Take any necessary measures (e.g. repair, replacement, inspection by
the manufacturer's customer service, etc.).
NOTICE
Mechanical overload
Impaired functionality due to mechanical damage
►Check the product for damage prior to each use.
►Do not use the product if its functionality has been impaired.
►Take any necessary measures (e.g.repair, replacement, inspection by
the manufacturer's customer service, etc.).
NOTICE
Use under unallowable environmental conditions
Damage to product due to unallowable environmental conditions
►Do not expose the product to unallowable environmental conditions.
►If the product has been exposed to unallowable environmental condi
tions, check it for damage.
►If damage is apparent or in case of doubt, do not continue using the
product.
►Take suitable measures if required (e.g. cleaning, repair, replacement,
inspection by the manufacturer or a specialist workshop, etc.).
Signs of changes in or loss of functionality during use
Reduced spring effect (e.g.decreased forefoot resistance or changed
rollover behaviour) or delamination of the carbon spring are indications of
loss of functionality.
16

4 Scope of delivery
Quantity Designation Reference number
1 Instructions for use –
1 Prosthetic foot –
1 Protective sock SL=Spectra-Sock-7
1 Heel wedge kit 2F50*
Spare parts/accessories (not included in the scope of delivery)
Designation Reference number
Footshell 2C15*
Connection cover 2C19*, 2C20*
Bolt cover (1C50 only) 2F51*
5 Preparing the product for use
CAUTION
Incorrect alignment, assembly or adjustment
Injuries due to incorrectly installed or adjusted as well as damaged pros
thetic components
►Observe the alignment, assembly and adjustment instructions.
NOTICE
Grinding the prosthetic foot or footshell
Premature wear resulting from damage to the product
►Do not grind the prosthetic foot or footshell.
5.1 Alignment
INFORMATION
There is a plastic adapter cover on the proximal connection of the prosthet
ic foot. This protects the connecting section from scratches during the
alignment and trial fitting.
►Remove the adapter cover before the patient leaves the workshop/fit
ting area.
5.1.1 Applying/removing the footshell
INFORMATION
►Pull the protective sock over the prosthetic foot to prevent noises in the
footshell.
17

►Always use the prosthetic foot with the footshell.
►Apply or remove the footshell as described in the footshell instructions
for use.
5.1.2 Bench Alignment
INFORMATION
Only use the prosthetic foot with the heel wedge.
TT bench alignment
Bench alignment process
Required materials: 662M4 goniometer, 743S12 heel height measuring
apparatus, 743A80 50:50gauge, alignment apparatus (e.g.743L200
L.A.S.A.R. Assembly or 743A200 PROS.A. Assembly)
Assemble and align the prosthetic components in the alignment apparatus
according to the following specifications:
  Heel height: effective heel height (shoe heel height - sole thick
ness of forefoot) +5mm
  Sagittal alignment: alignment reference line on a–p markings
of the footshell (3348160)
  Frontal alignment: alignment reference line on m–l markings of
the footshell (3348160)
  Connect the prosthetic foot and prosthetic socket using the selec
ted adapters. Follow the adapter instructions for use.
  Sagittal alignment:
Determine the centre of the prosthetic socket with the 50:50
gauge. Align the prosthetic socket centrally to the alignment refer
ence line.
Socket flexion: individual residual limb flexion +5°
  Observe the abduction or adduction position.
TF bench alignment
►Observe the information in the prosthetic knee joint instructions for use.
5.1.3 Static Alignment
• Ottobock recommends checking the alignment of the prosthesis using
the L.A.S.A.R.Posture and adapting it as needed.
• If necessary, the alignment recommendations (TF modular leg pros
theses: 646F219*, TT modular leg prostheses: 646F336*) may be
requested from Ottobock.
18

5.1.4 Dynamic Trial Fitting
• Adapt the alignment of the prosthesis in the frontal plane and the sagittal
plane (e.g.by making angle or slide adjustments) to ensure an optimum
gait pattern.
•TT fittings: Make sure that physiological knee movement in the sagittal
and frontal plane is achieved when the leg begins to bear weight after
the heel strike. Avoid medial movement of the knee joint. If the knee joint
moves in the medial direction in the first half of the stance phase, move
the prosthetic foot in the medial direction. If the medial movement occurs
in the second half of the stance phase, reduce the exterior rotation of the
prosthetic foot.
• Remove the adapter cover from the prosthetic foot after completion of
the dynamic trial fitting and gait training exercises.
5.1.4.1 Optimising the heel characteristics
The behaviour of the prosthetic foot at heel strike and during heel contact in
the mid-stance phase can be adapted by replacing the heel wedge. The
prosthetic foot is delivered with 3heel wedges.
Hardness of the heel wedges: The heel wedges are colour-coded:
(transparent=soft, grey=medium, black=hard). Ottobock recommends start
ing with the grey heel wedge.
1) Pull the prosthetic foot apart slightly and remove the existing heel
wedge.
2) Align the other heel wedge so the Ottobock lettering is the right way up
and the tip points to anterior.
3) Insert the heel wedge into the prosthetic foot (see fig.3).
5.2 Optional: Installing the foam cover
The foam cover sits between the prosthetic socket and prosthetic foot. It is
cut longer in order to compensate for the movements of the prosthetic foot
and prosthetic knee joint. During flexion of the prosthetic knee joint, the foam
cover undergoes posterior compression and anterior elongation. The foam
cover should be stretched as little as possible in order to increase its service
life. There is a connecting element (such asa connection plate, connection
cap or connection cover) on the prosthetic foot.
19

>Required materials: degreasing cleaner (e.g.634A58 isopropyl alco
hol), 636N9 contact adhesive or 636W17 plastic adhesive
1) Measure the length of the foam cover on the prosthesis and add the
length allowance.
TT prostheses: Distal allowance for movement of the prosthetic foot.
TF prostheses: Allowance proximal of the knee rotation point for flexion
of the prosthetic knee joint and distal allowance for movement of the
prosthetic foot.
2) Cut the pre-shaped foam cover to length and fit it in the proximal area on
the prosthetic socket.
3) Pull the foam cover over the prosthesis.
4) Set the connecting element onto the footshell or prosthetic foot. Depend
ing on the version, the connecting element engages in the edge or rests
on the foot adapter.
5) Install the prosthetic foot on the prosthesis.
6) Mark the outer contour of the connecting element on the distal face of
the foam cover.
7) Disassemble the prosthetic foot and remove the connecting element.
8) Clean the connecting element using a degreasing cleaner.
9) Glue the connecting element onto the distal face of the foam cover
according to the marked outer contour.
10) Let the glue dry (approx. 10minutes).
11) Install the prosthetic foot and adapt the exterior cosmetic shape. Take
into account compression caused by cosmetic stockings or SuperSkin.
6 Cleaning
>Allowable cleaning agent: pH neutral soap (e.g. 453H10 Derma
Clean)
1) NOTICE! To avoid product damage, only use the allowable clean
ing agents.
Clean the product with clear fresh water and a pH neutral soap.
2) Rinse the soap away with clear fresh water. In doing so, rinse the foot
shell until all dirt has been removed.
3) Dry the product with a soft cloth.
4) Allow to air dry in order to remove residual moisture.
7 Maintenance
►A visual inspection and functional test of the prosthetic components
should be performed after the first 30days of use.
►Inspect the entire prosthesis for wear during normal consultations.
20
