Otto Bock Axon-Bus User manual

Gebrauchsanweisung (Benutzer) ..................................................................................... 3
Instructions for use (user) ............................................................................................... 24
Instructions d'utilisation (Utilisateur) ................................................................................. 46
Istruzioni per l’uso (Utilizzatore) ....................................................................................... 69
Instrucciones de uso (Usuario) ........................................................................................ 91
Manual de utilização (Usuário) ......................................................................................... 112
Gebruiksaanwijzing (Gebruiker) ....................................................................................... 134
Bruksanvisning (Användare) ............................................................................................ 156
Brugsanvisning (Bruger) ................................................................................................. 176
Bruksanvisning (Bruker) ................................................................................................. 197
Käyttöohje (Käyttäjä) ....................................................................................................... 218
Návod k použití (Uživatel) ................................................................................................ 239
取扱説明書(ユーザー用).................................................................................................. 260
Axon-Bus Prosthetic System

1 2
3 4
5 6
2

1 Vorwort Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-09-15
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam durch und beachten
Sie die Sicherheitshinweise.
►Lassen Sie sich durch das Fachpersonal in den sicheren Gebrauch des Produkts einwei
sen.
►Wenden Sie sich an das Fachpersonal, wenn Sie Fragen zum Produkt haben oder Proble
me auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang mit dem Produkt, insbe
sondere eine Verschlechterung des Gesundheitszustands, dem Hersteller und der zuständi
gen Behörde Ihres Landes.
►Bewahren Sie dieses Dokument auf.
Das Axon-Bus Prothesensystem wird im Folgenden Produkt genannt.
2 Produktbeschreibung
2.1 Konstruktion

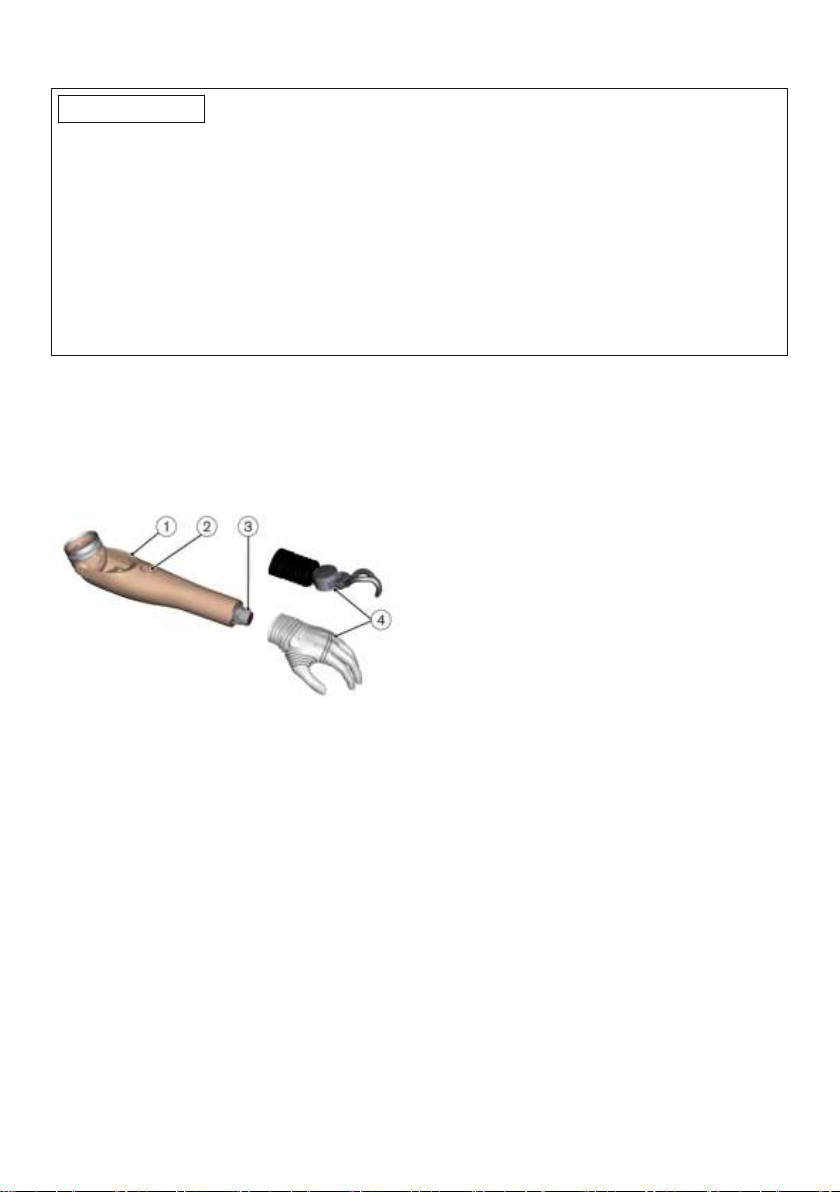

Das Axon-Bus Prothesensystem besteht aus folgenden Komponenten:
1. Ellbogengelenk
(AxonArm Hybrid 12K500/AxonArm Ergo
12K501)
2. Ladebuchse
3. Rotationseinheit
(AxonRotation Adapter 9S501/AxonRotati
on 9S503)
4. Greifkomponente
(Michelangelo Hand 8E500=*/AxonHook
8E600=*) mit verbundenem Handgelenk
2.2 Funktion
2.2.1 Ellbogengelenk
AxonArm Hybrid 12K500
Der AxonArm Hybrid 12K500 ist ein mechanisch gesperrtes Ellbogengelenk.
Das Sperren und Entriegeln erfolgt mechanisch z.B. über Kraftzugbandangen.
AxonArm Ergo 12K501
Der AxonArm Ergo 12K501 ist ein myoelektrisch gesperrtes Ellbogengelenk.
Das Sperren und Entriegeln erfolgt myoelektrisch durch Elektrodensignale oder mit Schalter.
2.2.2 Ladegerät
Das Ladegerät AxonCharge Integral 757L500 dient zum Laden des Akkus. Leuchtdioden (LED)
auf dem Ladegerät informieren über:
• Batteriezustände des Ladegeräts
• Betriebszustände des Axon-Bus Prothesensystems
• Ladezustand des Akkus
3

4
2.2.3 Akku
Die Energieversorgung des Axon-Bus Prothesensystems erfolgt durch den im Schaft integrierten
Akku (AxonEnergy Integral 757B501).
Die Ladebuchse am Schaft verfügt über folgende Funktionen:
• Kontakt zum Laden des Akkus
• Leuchtdioden (LED) zur Anzeige des Betriebs- sowie Ladezustands
• Taste zum Ein-/Ausschalten des Axon-Bus Prothesensystems
• Pieper zur akustischen Rückmeldung über die Betriebszustände
2.2.4 Rotationseinheit
AxonRotation Adaper 9S501=* (mechanische Rotationseinheit)
Die Greifkomponente kann um 360° endlos manuell rotiert werden. Dazu stehen 24 Rastpositio
nen zu je 15° zur Verfügung.
AxonRotation 9S503=* (aktive Rotationseinheit)
Die Greifkomponente kann von der Neutralposition der AxonRotation aktiv um 160° in Pronation
und Supination rotiert werden.

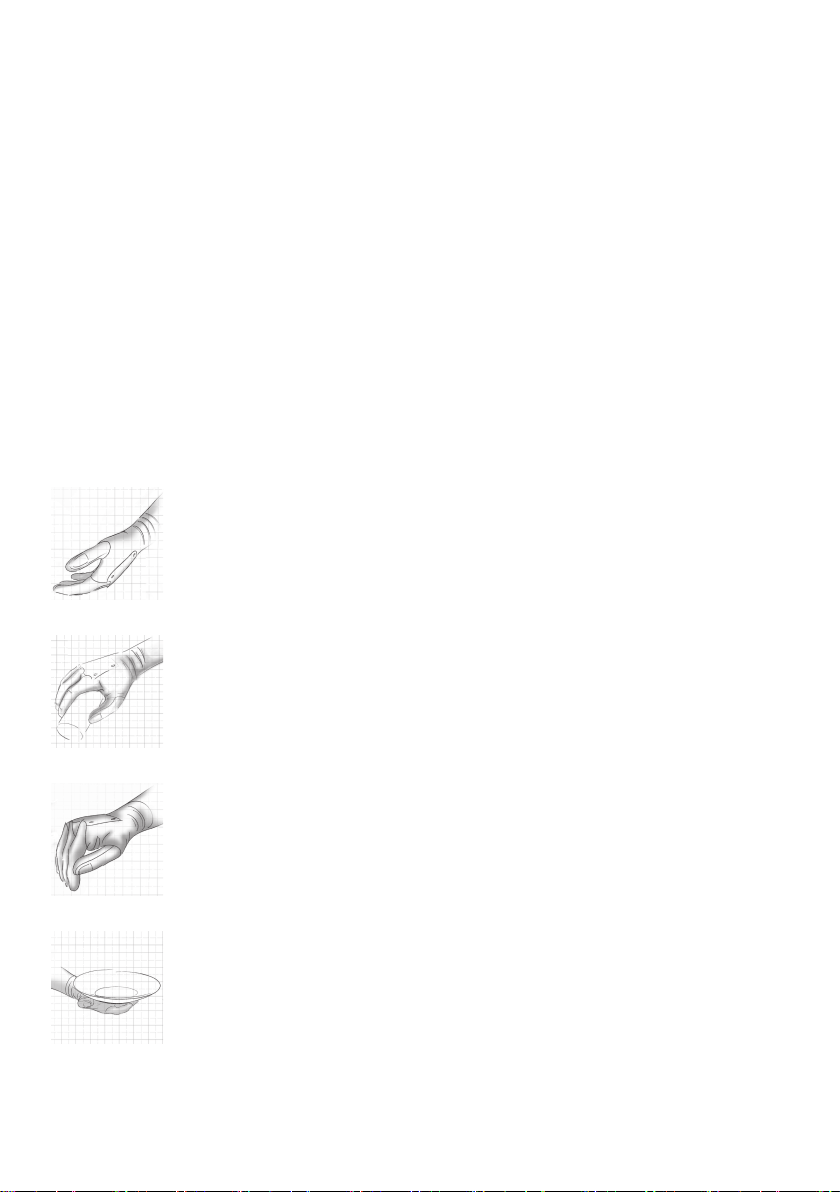

2.2.5 Greifkomponente
Michelangelo Hand 8E500
Die komplexe Greifkinematik, kombiniert mit anatomischem Aussehen und geringem Gewicht un
terstützt bei den täglichen Aktivitäten. Folgende Greifmöglichkeiten sind möglich:
Neutral Position
Natürlich aussehende Ruhestellung mit physiologischem Erscheinungsbild.
Lateral Power Grip
Der Daumen bewegt sich seitlich zum Zeigefinger, wodurch die Objekte
mittlerer Größe bei halb offener Daumenposition seitlich fixiert werden.
Lateral Pinch
Der Daumen bewegt sich seitlich zum Zeigefinger, wodurch flache Gegen
stände bei geschlossener Daumenposition seitlich fixiert werden.
Open Palm
In der geöffneten Handstellung ist der Daumen weit nach außen positio
niert, wodurch eine flache Handstellung bei komplett geöffneter Daumenpo
sition erreicht wird.

5
Opposition Power Grip
Die Öffnungsweite ermöglicht das Halten von zylindrischen Gegenständen
mit großem Durchmesser bei geöffneter Daumenposition.
Tripod Pinch
Der Daumen bildet mit Mittel- und Zeigefinger eine Dreipunktauflage, wo
durch kleine Gegenstände bei geschlossener Daumenposition sicher fixiert
werden.
Finger Ab-/Adduction
Durch das Spreizen der Finger kann ein flaches und dünnes Objekt
(<3mm / <0.12inch) zwischen den Fingerkuppen beim Schließen der
Hand fixiert werden.
Axon Hook 8E600
Die Greifkomponente besteht aus zwei Haken ("Hookspitzen"), dabei ist ein Haken feststehend
und der zweite Haken beweglich. Durch Öffnen und Schließen der Hookspitzen können Objekte
festgehalten werden.
2.3 Kombinationsmöglichkeiten
Dieses Produkt ist ausschließlich mit Komponenten des Axon-Bus Prothesensystems kombinier
bar. Komponenten des Ottobock MyoBock Systems oder Komponenten von Fremdherstellern
können mit diesem Produkt nicht verwendet werden.
3 Bestimmungsgemäße Verwendung
3.1 Verwendungszweck
Das Axon-Bus Prothesensystem ist ausschließlich zur exoprothetischen Versorgung der oberen
Extremität zu verwenden.
3.2 Einsatzbedingungen
Das Produkt wurde für Alltagsaktivitäten entwickelt und darf nicht für außergewöhnliche Tätigkei
ten eingesetzt werden. Diese außergewöhnlichen Tätigkeiten umfassen z.B. Sportarten mit über
mäßiger Belastung des Handgelenks und/oder Stoßbelastung (Liegestütz, Downhill, Mountainbi
ke, …) oder Extremsportarten (Freiklettern, Paragleiten, etc.). Zusätzlich sollte das Produkt nicht
für das Führen von Kraftfahrzeugen, Führen von schwerem Gerät (z.B. Baumaschinen), Bedie
nen von Industriemaschinen und Bedienen von motorbetriebenen Arbeitsgeräten eingesetzt wer
den.
Das Produkt ist ausschließlich für die Verwendung an einem Anwender vorgesehen. Der Ge
brauch des Produkts an einer weiteren Person ist von Seiten des Herstellers nicht zulässig.
Die zulässigen Umweltbedingungen sind den technischen Daten zu entnehmen (siehe Seite17).
3.3 Indikationen
• Amputationshöhe transradial und transhumeral
• Bei unilateraler oder bilateraler Amputation
• Dysmelie des Unterarm- oder Oberarms

6
• Der Anwender muss in der Lage sein, Nutzungshinweise sowie Sicherheitshinweise zu ver
stehen und umsetzen zu können.
• Der Anwender muss die physischen und mentalen Voraussetzungen zur Wahrnehmung von
optischen/akustischen Signalen und/oder mechanischen Vibrationen erfüllen
3.4 Kontraindikationen
• Alle Bedingungen, die den Angaben im Kapitel „Sicherheit“ und "Bestimmungsgemäße Ver
wendung" widersprechen oder darüber hinausgehen.
3.5 Qualifikation
Die Versorgung eines Anwenders mit dem Produkt darf nur von Orthopädietechnikern vorgenom
men werden, die von Ottobock durch eine entsprechende Schulung autorisiert wurden.
4 Sicherheit
4.1 Bedeutung der Warnsymbolik
WARNUNG Warnung vor möglichen schweren Unfall- und Verletzungsgefahren.
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4.2 Aufbau der Sicherheitshinweise
WARNUNG
Die Überschrift bezeichnet die Quelle und/oder die Art der Gefahr
Die Einleitung beschreibt die Folgen bei Nichtbeachtung des Sicherheitshinweises. Sollte es
mehrere Folgen geben, werden diese wie folgt ausgezeichnet:
> z.B.: Folge 1 bei Nichtbeachtung der Gefahr
> z.B.: Folge 2 bei Nichtbeachtung der Gefahr
►Mit diesem Symbol werden die Tätigkeiten/Aktionen ausgezeichnet, die beachtet/durchge
führt werden müssen, um die Gefahr abzuwenden.
4.3 Allgemeine Sicherheitshinweise
WARNUNG
Nichtbeachtung der Sicherheitshinweise
Personen-/Produktschäden durch Verwendung des Produkts in bestimmten Situationen.
►Beachten Sie die Sicherheitshinweise und die angegebenen Vorkehrungen in diesem Be
gleitdokument.
WARNUNG
Verwendung der Prothese beim Führen eines Fahrzeugs
Unfall durch unerwartetes Verhalten der Prothese.
►Die Prothese sollte nicht für das Führen von Kraftfahrzeugen und Führen von schwerem Ge
rät (z.B. Baumaschinen) eingesetzt werden.
WARNUNG
Verwendung der Prothese beim Bedienen von Maschinen
Verletzung durch unerwartete Aktionen der Prothese.
►Die Prothese sollte nicht für das Bedienen von Industriemaschinen und Bedienen von motor
betriebenen Arbeitsgeräten eingesetzt werden.

7
WARNUNG
Betreiben des Prothesensystems in der Nähe von aktiven, implantierten Systemen
Störung der aktiven, implantierbaren Systeme (z.B. Herzschrittmacher, Defibrillator, etc.) durch
erzeugte elektromagnetische Strahlung des Prothesensystems.
►Achten Sie beim Betreiben des Prothesensystems in unmittelbarer Nähe von aktiven, im
plantierbaren Systemen darauf, dass die vom Implantat-Hersteller geforderten Mindestab
stände eingehalten werden.
►Beachten Sie unbedingt die vom Implantat-Hersteller vorgeschriebenen Einsatzbedingun
gen und Sicherheitshinweise.
WARNUNG
Verwendung von beschädigtem Netzteil, Adapterstecker oder Ladegerät
Stromschlag durch Berührung freiliegender, spannungsführender Teile.
►Öffnen Sie Netzteil, Adapterstecker oder Ladegerät nicht.
►Setzen Sie Netzteil, Adapterstecker oder Ladegerät keinen extremen Belastungen aus.
►Ersetzen Sie sofort beschädigte Netzteile, Adapterstecker oder Ladegeräte.
WARNUNG
Laden der nicht abgelegten Prothese
Stromschlag durch defektes Netzteil oder Ladegerät.
►Legen Sie die Prothese aus Sicherheitsgründen vor dem Ladevorgang ab.
VORSICHT
Selbstständig vorgenommene Manipulationen an Axon-Bus Komponenten
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensystems.
►Außer den in dieser Gebrauchsanweisung beschriebenen Arbeiten dürfen Sie keine Mani
pulationen an dem Axon-Bus Prothesensystem durchführen.
►Die Handhabung des Akkus ist ausschließlich dem autorisierten Ottobock Fachpersonal
vorbehalten (keinen selbstständigen Austausch durchführen).
►Das Öffnen und Reparieren des Axon-Bus Prothesensystems bzw. das Instandsetzen be
schädigter Axon-Bus Komponenten darf nur vom autorisierten Ottobock Fachpersonal
durchgeführt werden.
VORSICHT
Aufbewahrung der Greifkomponente im geschlossenen Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion der Greifkomponente infolge Beschädigun
gen an der Sensorik oder Mechanik.
►Bewahren Sie die Greifkomponente nur in der Neutralstellung oder im geöffneten Zustand
auf.
VORSICHT
Verschleißerscheinungen an den Produktkomponenten
Verletzung durch Fehlsteuerung oder Fehlfunktion des Produkts
►Im Interesse der Vermeidung von Verletzungen und der Aufrechterhaltung der Produktquali
tät empfehlen wir ein regelmäßiges Service durchzuführen.
►Für nähere Informationen kontaktieren Sie ihren Orthopädietechniker.

8
4.4 Hinweise zum Aufenthalt in bestimmten Bereichen
VORSICHT
Aufenthalt im Bereich starker magnetischer und elektrischer Störquellen (z.B. Dieb
stahlsicherungssysteme, Metalldetektoren)
Verletzung durch unerwartetes Verhalten des Prothesensystems infolge Störung der internen
Datenkommunikation.
►Vermeiden Sie den Aufenthalt in der Nähe von sichtbaren oder verborgenen Diebstahlsiche
rungssystemen im Eingangs- / Ausgangsbereich von Geschäften, Metalldetektoren / Bodys
cannern für Personen (z.B. im Flughafenbereich) oder anderen starken magnetischen und
elektrischen Störquellen (z.B. Hochspannungsleitungen, Sender, Trafostationen, Computer
tomographen, Kernspintomographen …).
►Achten Sie beim Durchschreiten von Diebstahlsicherungssystemen, Bodyscannern, Metall
detektoren auf unerwartetes Verhalten des Prothesensystems.
VORSICHT
Zu geringer Abstand zu HF Kommunikationsgeräten (z.B. Mobiltelefone, Bluetooth-Ge
räte, WLAN-Geräte)
Sturz durch unerwartetes Verhalten des Produkts infolge Störung der internen Datenkommuni
kation.
►Es wird daher empfohlen, zu HF Kommunikationsgeräten einen Mindestabstand von 30cm
einzuhalten.
VORSICHT
Aufenthalt in Bereichen außerhalb des zulässigen Temperaturbereichs
Verletzung durch Fehlsteuerung oder Fehlfunktion des Prothesensystems.
►Vermeiden Sie den Aufenthalt in Bereichen außerhalb des zulässigen Temperaturbereichs
(siehe Seite17).
4.5 Hinweise zur Benutzung
VORSICHT
Verwendung der Prothese mit spitzen oder scharfen Gegenständen (z.B. Messer in der
Küche)
Verletzung durch nicht beabsichtigte Bewegungen.
►Verwenden Sie die Prothese beim Hantieren mit spitzen oder scharfen Gegenständen unter
erhöhter Vorsicht.
VORSICHT
Überlastung durch außergewöhnliche Tätigkeiten
Verletzung durch unerwartetes Verhalten des Axon-Bus Prothesensystems infolge Fehlfunktion.
►Das Axon-Bus Prothesensystem wurde für Alltagsaktivitäten entwickelt und darf nicht für au
ßergewöhnliche Tätigkeiten eingesetzt werden. Diese außergewöhnlichen Tätigkeiten um
fassen z.B. Sportarten mit übermäßiger Belastung des Handgelenks und/oder Stoßbelas
tung (Liegestütz, Downhill, Mountainbike, …) oder Extremsportarten (Freiklettern, Paraglei
ten, etc.).
►Sorgfältige Behandlung des Axon-Bus Prothesensystems und der Axon-Bus Komponenten
erhöht nicht nur deren Lebenserwartung, sondern dient vor allem Ihrer persönlichen Sicher
heit!

9
►Sollten auf das Axon-Bus Prothesensystem und den Axon-Bus Komponenten extreme Belas
tungen aufgebracht worden sein, (z.B. durch Sturz, o.ä.), muss das Prothesensystem umge
hend von einem Orthopädie-Techniker auf Schäden überprüft werden. Dieser leitet das Pro
thesensystem ggf. an eine autorisierte Ottobock Servicestelle weiter.
VORSICHT
Mechanische Belastung des Axon-Bus Prothesensystems
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensystems.
►Setzen Sie die Axon-Bus Komponenten keinen mechanischen Vibrationen oder Stößen aus.
►Überprüfen Sie die Axon-Bus Komponenten vor jedem Einsatz auf sichtbare Schäden.
VORSICHT
Wechseln von Axon-Bus Greifkomponenten im eingeschalteten Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensystems.
►Bevor Sie Axon-Bus Komponenten (z.B. Axon-Bus Greifkomponente) wechseln, schalten
Sie das Axon-Bus Prothesensystem durch Drücken des Tasters in der Ladebuchse aus.
VORSICHT
Eindringen von Schmutz und Feuchtigkeit in Axon-Bus Komponenten
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensytems.
►Achten Sie darauf, dass weder feste Teilchen noch Flüssigkeit in das Axon-Bus Prothesen
system oder in Axon-Bus Komponenten (z.B. Axon-Bus Greifkomponente) eindringen kön
nen.
VORSICHT
Unbeabsichtigtes Entriegeln der Axon-Bus Greifkomponente
Verletzung durch Lösen der Axon-Bus Greifkomponente vom Unterarm (z.B. beim Tragen von
Gegenständen).
►Betätigen Sie die beiden Entriegelungsknöpfe, um die Axon-Bus Greifkomponente zu wech
seln, nur bewusst und unter Berücksichtigung der jeweiligen Situation.
VORSICHT
Klemmgefahr zwischen den Hookspitzen
Verletzung durch Einklemmen von Körperteilen.
►Achten Sie beim Gebrauch oder Verdrehen des Produkts darauf, dass sich zwischen den
Hookspitzen keine Körperteile befinden.
VORSICHT
Greifen von Objekten mit unterschiedlichen Griffkräften bei Verwendung der Greifkom
ponente "AxonHook"
Verletzung durch unerwartetes Verhalten der Greifkomponente.
►Beachten Sie, dass die Griffkraft, abhängig von der Beschaffenheit (weich/hart) des gegrif
fenen Objekts, variieren kann.
VORSICHT
Verwendung des Axon-Bus Prothesensystems mit verschmutzten oder beschädigten
Kontakten der Rotationseinheit und Greifkomponente
Verletzung durch unerwartetes Verhalten des Axon-Bus Prothesensystems.

10
►Achten Sie darauf, dass die Kontakte der Rotationseinheit und Greifkomponente stets sau
ber und fettfrei sind.
►Reinigen Sie die elektrischen Kontakte regelmäßig mit einem Wattestäbchen und milder Sei
fenlauge.
►Achten Sie darauf, dass Sie die Kontakte keinesfalls mit spitzen oder scharfen Gegenstän
den beschädigen.
HINWEIS
Unsachgemäße Pflege des Produkts
Beschädigung des Produkts durch Verwendung falscher Reinigungsmittel.
►Reinigen Sie das Produkt ausschließlich mit einem feuchten Tuch und milder Seife (z.B. Ot
tobock DermaClean 453H10=1-N).
►Zur Reinigung / Desinfektion des Innenschafts dürfen Sie nur folgende Produkte verwen
den:
Reinigung: Ottobock DermaClean 453H10=1
Desinfektion: Farblose, handelsübliche, medizinische Desinfiktionsmittel
4.6 Hinweise zur Stromversorgung / Akku laden
VORSICHT
Laden des Axon-Bus Prothesensystems mit verschmutzten oder beschädigten Kontak
ten
Verletzung durch unerwartetes Verhalten des Axon-Bus Prothesensystems infolge unzureichen
der Ladefunktion.
►Achten Sie darauf, dass die Kontakte stets sauber und fettfrei sind.
►Reinigen Sie die elektrischen Kontakte von Ladestecker und Ladebuchse regelmäßig mit ei
nem Wattestäbchen und milder Seifenlauge.
►Achten Sie darauf, dass Sie die Kontakte keinesfalls mit spitzen oder scharfen Gegenstän
den beschädigen.
HINWEIS
Laden des Axon-Bus Prothesensystems mit falschem Netzteil/Ladegerät
Beschädigung des Axon-Bus Prothesensystems durch falsche Spannung, Strom, Polarität.
►Verwenden Sie nur von Ottobock für das Axon-Bus Prothesensystem freigegebene Netztei
le/Ladegeräte (siehe Gebrauchsanweisungen und Kataloge).
HINWEIS
Kontakt des Ladesteckers mit magnetischen Datenträgern
Löschen des Datenträgers.
►Legen Sie den Ladestecker nicht auf Kreditkarten, Disketten, Audio- und Videokassetten.
INFORMATION
Wurde der Ladestecker an der Ladebuchse angelegt, kann das Axon-Bus Prothesensystem
nicht benutzt werden. Das Axon-Bus Prothesensystem ist für die Dauer des Ladevorgangs deak
tiviert.

11
4.7 Hinweise bei Verwendung eines Ellbogengelenks (z.B. AxonArm Ergo 12K501,
AxonArm Hybrid 12K500)
VORSICHT
Klemmgefahr im Beugebereich des Ellbogengelenks
Verletzung durch Einklemmen von Körperteilen.
►Achten Sie beim Beugen des Ellbogengelenks darauf, dass sich in diesem Bereich keine
Finger/Körperteile befinden.
VORSICHT
Manuelles Entriegeln der Ellbogensperre unter Last
Verletzung durch Lösen der Ellbogensperre unter Last.
►Besondere Vorsicht ist beim Entriegeln der Ellbogensperre während des Hebens schwerer
Lasten geboten.
►Wegen der Verletzungsgefahr lösen Sie die Sperre in diesem Zustand nur unter großer Auf
merksamkeit.
VORSICHT
Eindringen von Schmutz und Feuchtigkeit in den Prothesenarm
Verletzung durch unerwartetes Verhalten des Axon-Bus Prothesensystems oder Fehlfunktion.
►Achten Sie darauf, dass weder feste Teilchen noch Flüssigkeit in den Prothesenarm eindrin
gen.
►Setzen Sie den Prothesenarm und speziell das Ellbogengelenk keinem Sprüh- oder Tropf
wasser aus.
►Tragen Sie bei Regen den Prothesenarm und speziell das Ellbogengelenk zumindest unter
einer festen Kleidung.
HINWEIS
Beschichten, bekleben oder lackieren der Prothese
Beschädigung oder Bruch infolge chemischer Prozesse.
►Die Prothese darf keinesfalls beschichtet, beklebt oder lackiert werden.
5 Lieferumfang und Zubehör
5.1 Lieferumfang
Das Produkt wird fertig montiert geliefert. Zum Lieferumfang gehören:
• 1St. Axon-Bus Prothesensystem
• 1St. AxonCharge Integral 757L500
• 1St. Gebrauchsanweisung (Benutzer)
5.2 Zubehör
Folgende Komponenten sind nicht im Lieferumfang enthalten und können zusätzlich bestellt wer
den:
• AxonCharge Mobile 4X500
• AxonCharge Adapter 757S500=*
6 Akku laden
Beim Laden des Akkus sind folgende Punkte zu beachten:
• Die Kapazität des vollständig geladenen Akkus reicht für den Tagesbedarf.
• Für den alltäglichen Gebrauch des Produkts wird tägliches Laden empfohlen.

12
• Vor der erstmaligen Verwendung sollte der Akku mindestens 3 Stunden geladen werden.
• Zum Laden des Akkus ist das Ladegerät 757L500 zu verwenden.
6.1 Netzteil und Ladegerät anschließen
1) Länderspezifischen Steckeradapter auf das Netzteil aufschieben, bis dieser einrastet (siehe
Abb.1).
2) Runden Stecker des Netzteils an die Buchse am Ladegerät anstecken, bis der Stecker ein
rastet (siehe Abb.2).
INFORMATION: Richtige Polung (Führungsnase) beachten. Stecker des Kabels nicht
mit Gewalt an das Ladegerät anstecken.
3) Netzteil an die Steckdose anstecken.
6.2 Ladegerät mit dem Produkt verbinden

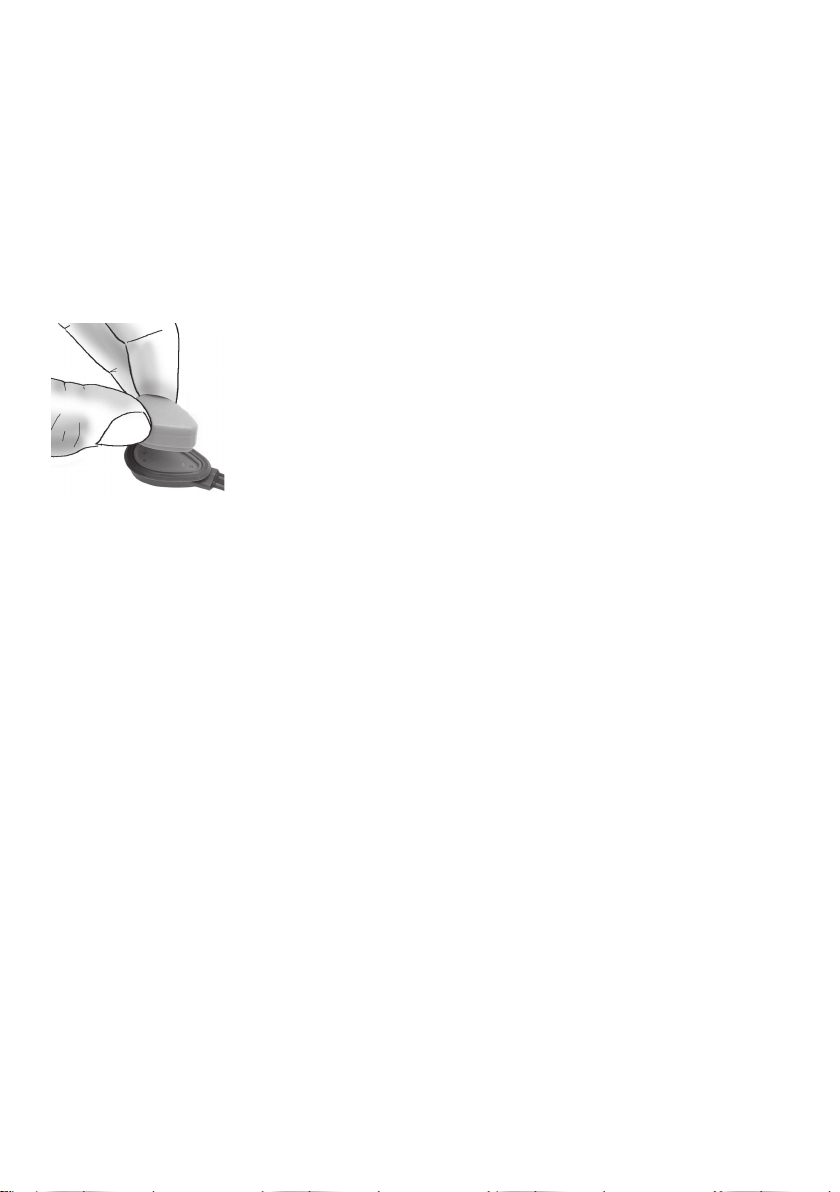

1) Ladestecker an die Ladebuchse des Produkts anlegen.
→Die korrekte Verbindung vom Ladegerät zum Produkt wird
durch Rückmeldungen angezeigt (siehe Seite22).
2) Der Ladevorgang wird gestartet.
→Das Axon-Bus Prothesensystem wird automatisch ausgeschal
tet.
3) Nach abgeschlossenem Ladevorgang Verbindung zum Produkt
trennen.
6.3 Anzeige des aktuellen Ladezustands
Betriebszustände Netzteil und Ladegerät
Während des Ladevorgangs wird mittels LED-Lauflicht am Ladegerät (siehe Abb.3, Pos. 2-5)
der aktuelle Ladezustand des Akkus angezeigt (Statussignale).
Ladezustand am Produkt abfragen
Der Ladezustand kann jederzeit abgefragt werden.
1) Bei eingeschaltetem Prothesensystem die Taste der Ladebuchse kürzer als eine Sekunde
drücken.
2) Die LED-Anzeige an der Ladebuchse gibt Auskunft über den aktuellen Ladezustand (Statussi
gnale).
6.4 Sicherheitsabschaltung
Die Sicherheitsabschaltung des Axon-Bus Prothesensystems dient zum Schutz des Akkus und
aktiviert sich bei:
• Über- und Untertemperatur
• Über- und Unterspannung
• Kurzschluss
Nach einem verursachten Kurzschluss muss der Ladestecker an die Ladebuchse an- und wieder
abgesteckt werden, um die Elektronik zu aktivieren.

13
7 Gebrauch
7.1 Ein- und Ausschalten des Axon-Bus Prothesensystems
►1) Taster in der Ladebuchse so lange gedrückt halten, bis ein Be
stätigungssignal ertönt (min. 1 Sekunde).
→Prothese und Prothesenkomponenten sind eingeschaltet.
Zum Ausschalten der Prothese und der Prothesenkomponenten, die
sen Vorgang wiederholen.
INFORMATION
Eine Abschaltung des Axon-Bus Prothesensystems während längerer passiver Pausen (z.B.
Flug- und Bahnreisen, Theater-, Kinobesuch, usw.) verlängert die Nutzungsdauer der Akkula
dung. Es kann immer nur das gesamte Axon-Bus Prothesensystem mit allen angeschlossenen
Axon-Bus Komponenten abgeschaltet werden. Einzelne Axon-Bus Komponenten können nicht
gezielt abgeschaltet werden.
7.2 Notöffnen der Axon-Bus Greifkomponente
Diese Sicherheitsfunktion ermöglicht das Öffnen der Axon-Bus Greif
komponente unabhängig von anliegenden Steuersignalen.
1) Bei eingeschaltetem Axon-Bus Prothesensystem Taster der Lade
buchse ca. drei Sekunden drücken bis die Axon-Bus Greifkompo
nente beginnt, sich zu öffnen.
→Während des Öffnens ertönt ein pulsierender Beep-Ton.
2) Durch Loslassen des Tasters wird das Öffnen der Axon-Bus
Greifkomponente sofort unterbrochen und das gesamte Axon-Bus
Prothesensystem abgeschaltet.
7.3 Axon-Bus Greifkomponente wechseln
VORSICHT
Wechseln von Axon-Bus Greifkomponenten im eingeschalteten Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensystems.
►Bevor Sie Axon-Bus Komponenten (z.B. Axon-Bus Greifkomponente) wechseln, schalten
Sie das Axon-Bus Prothesensystem durch Drücken des Tasters in der Ladebuchse aus.
Axon-Bus Greifkomponente am Schaft befestigen
1) Die Greifkomponente auf den Schaft (im Schaft verankerte Rotation) stecken bis diese hörbar
einrastet.
2) Überprüfung der korrekten Befestigung durch Zug an der Greifkomponente.
Axon-Bus Greifkomponente vom Schaft trennen
1) Zum Ausschalten des Axon-Bus Prothesensystems die Taste der Ladebuchse länger als eine
Sekunde drücken.
2) Beide Entriegelungsknöpfe am Handgelenk drücken (siehe Abb.4).
INFORMATION: Wird nur ein Entriegelungsknopf gedrückt, kann aus Sicherheitsgrün
den die Axon-Bus Greifkomponente nicht abgezogen werden.
3) Axon-Bus Greifkomponente abziehen.

14

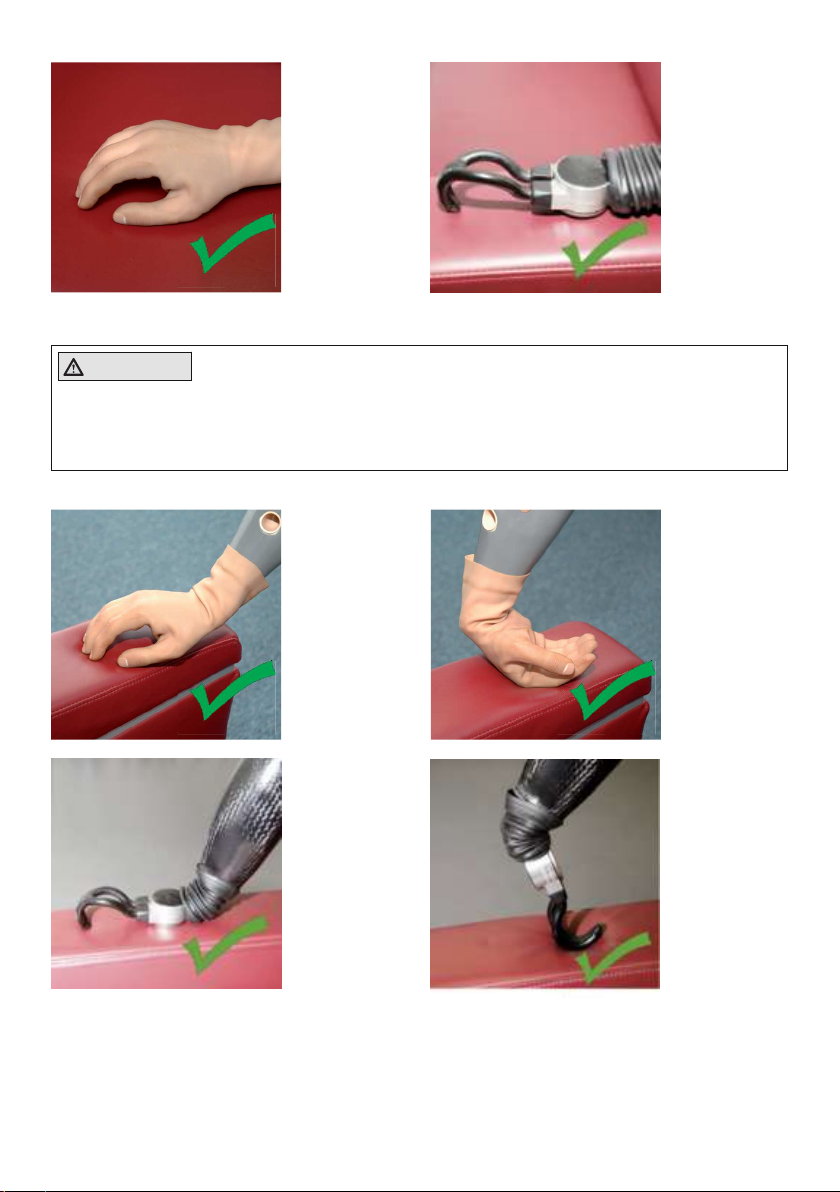

7.4 Richtige Handhabung der Axon-Bus Greifkomponente
INFORMATION
Die, in diesem Kapitel, gezeigte Handhabung ist unabhängig von der verwendeten Greifkompo
nente. Die Handhabung ist für alle Greifkomponenten anzuwenden.
Handflexion, Handextension durchführen
Diese Funktion ermöglicht die Flexion oder Extension der Axon-Bus Greifkomponente.
Flexibler Modus
1) Den Entriegelungshebel (siehe Abb.5,siehe Abb.6) der Axon-Bus Greifkomponente drücken
(bis zum Anschlag), bis dieser einrastet.
→Das Handgelenk kann ohne Rastung bewegt werden.
2) Durch erneutes Drücken des Entriegelungshebels arretiert das Handgelenk in der nächst
möglichen Position.
Starrer Modus
1) Den Entriegelungshebel (siehe Abb.5,siehe Abb.6) der Axon-Bus Greifkomponente leicht
drücken (nicht bis zum Anschlag), und das Handgelenk in die gewünschte Position bringen.
2) Durch Loslassen des Entriegelungshebel arretiert das Handgelenk in der nächstmöglichen
Position.
Pronation, Supination durchführen
VORSICHT
Klemmgefahr zwischen den Hookspitzen
Verletzung durch Einklemmen von Körperteilen.
►Achten Sie beim Gebrauch oder Verdrehen des Produkts darauf, dass sich zwischen den
Hookspitzen keine Körperteile befinden.
INFORMATION
Die folgenden Schritte beziehen sich nur auf das Produkt "AxonRotation Adapter 9S501" (me
chanische Rotation). Bei Verwendung des Produkts "AxonRotation 9S503" erfolgt die Ansteue
rung der Pronation und Supination über die zugewiesenen Muskelsignale.
Eine Pronation und Supination kann über das Handgelenk durchge
führt werden.
►Die Getriebebox umfassen und das Handgelenk auf die ge
wünschte Position verdrehen.
Lagerung der Greifkomponente
VORSICHT
Aufbewahrung der Greifkomponente im geschlossenen Zustand
Verletzung durch Fehlsteuerung oder Fehlfunktion der Greifkomponente infolge Beschädigun
gen an der Sensorik oder Mechanik.
►Bewahren Sie die Greifkomponente nur in der Neutralstellung oder im geöffneten Zustand
auf.

15
Abstützen mit der Greifkomponente
VORSICHT
Mechanische Belastung des Axon-Bus Prothesensystems
Verletzung durch Fehlsteuerung oder Fehlfunktion des Axon-Bus Prothesensystems.
►Setzen Sie die Axon-Bus Komponenten keinen mechanischen Vibrationen oder Stößen aus.
►Überprüfen Sie die Axon-Bus Komponenten vor jedem Einsatz auf sichtbare Schäden.
Ein Abstützen am Produkt muss über die Flexion/Extension des Handgelenks erfolgen.

16
8 Reinigung
HINWEIS
Unsachgemäße Pflege des Produkts
Beschädigung des Produkts durch Verwendung falscher Reinigungsmittel.
►Reinigen Sie das Produkt ausschließlich mit einem feuchten Tuch und milder Seife (z.B. Ot
tobock DermaClean 453H10=1-N).
1) Bei Verschmutzungen das Produkt mit einem feuchten Tuch und milder Seife (z.B. Ottobock
Derma Clean 453H10=1-N) reinigen.
Darauf achten, dass keine Flüssigkeit in das Produkt und in die Komponenten des Produkts
eindringt.
2) Das Produkt mit einem fusselfreien Tuch abtrocknen und an der Luft vollständig trocknen las
sen.
9 Wartung
Zur Vermeidung von Verletzungen und der Aufrechterhaltung der Produktqualität wird empfohlen,
eine regelmäßige Wartung (Serviceinspektion) alle 24 Monate durchzuführen.
Das Toleranzfenster beträgt maximal ein Monat vor bzw. drei Monaten nach Fälligkeit der War
tung.
Generell gilt für alle Produkte eine verpflichtende Einhaltung der Wartungsintervalle während der
Garantielaufzeit. Nur so bleibt der volle Garantieschutz aufrecht.
Im Zuge der Wartung kann es zu zusätzlichen Serviceleistungen, wie zum Beispiel einer Repara
tur kommen. Diese zusätzlichen Serviceleistungen können je nach Garantieumfang und -gültigkeit
kostenfrei oder nach einem vorhergehenden Kostenvoranschlag kostenpflichtig durchgeführt wer
den.
Für die Wartungen und Reparaturen sind immer folgende Komponenten dem Orthopädietechni
ker zur übergeben:
Die Prothese, Ladegerät und Netzteil.
10 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des Verwenderlandes und
können dementsprechend variieren.
10.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und Anweisungen in diesem
Dokument verwendet wird. Für Schäden, die durch Nichtbeachtung dieses Dokuments, insbe
sondere durch unsachgemäße Verwendung oder unerlaubte Veränderung des Produkts verur
sacht werden, haftet der Hersteller nicht.
10.2 Markenzeichen
Alle innerhalb des vorliegenden Dokuments genannten Bezeichnungen unterliegen uneinge
schränkt den Bestimmungen des jeweils gültigen Kennzeichenrechts und den Rechten der jewei
ligen Eigentümer.
Alle hier bezeichneten Marken, Handelsnamen oder Firmennamen können eingetragene Marken
sein und unterliegen den Rechten der jeweiligen Eigentümer.
Aus dem Fehlen einer expliziten Kennzeichnung, der in diesem Dokument verwendeten Marken,
kann nicht geschlossen werden, dass eine Bezeichnung frei von Rechten Dritter ist.
10.3 CE-Konformität
Hiermit erklärt Otto Bock Healthcare Products GmbH, dass das Produkt den anwendbaren euro
päischen Vorgaben für Medizinprodukte entspricht.
Das Produkt erfüllt die Anforderungen der Richtlinie 2014/53/EU.

17
Der vollständige Text der Richtlinien und Anforderungen ist unter der folgenden Internetadresse
verfügbar: http://www.ottobock.com/conformity
10.4 Lokale Rechtliche Hinweise
Rechtliche Hinweise, die ausschließlich in einzelnen Ländern zur Anwendung kommen, befin
den sich unter diesem Kapitel in der Amtssprache des jeweiligen Verwenderlandes.
11 Technische Daten
Greifkomponente Michelangelo Hand
Umgebungsbedingungen
Lagerung (mit und ohne Verpackung) +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Transport (mit und ohne Verpackung) -20°C/-4°F bis +60°C/+140°F
max. 90% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -5°C/+23°F bis +45°C/+113°F
max. 95% relative Luftfeuchtigkeit, nicht kon
densierend
Laden des Akkus +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Allgemein
Kennzeichen 8E500
Öffnungsweite 120mm / 4.72inch
Gewicht der Michelangelo Hand alleine ohne
AxonRotation Adapter und ohne Prothesen
handschuh
ca. 510g / 18oz
Flexion des Handgelenks 75 °/4 Rastungen
Extension des Handgelenks 45 °/3 Rastungen
Zu erwartende Lebensdauer bei Einhaltung der
empfohlenen Wartungsintervalle
5Jahre
Folgende Griffkräfte und Belastungsgrenzen gelten nur bei vollständig geladenem Akku des
Axon-Bus Prothesensystems und bei Raumtemperatur.
Maximale Griffkräfte
Griffkraft „Oppositions Mode“ ca. 70N
Griffkraft „Lateral Mode“ ca. 60N
Griffkraft „Neutral Mode“ ca. 15N
Belastungsgrenzen
Maximale vertikale Belastung der Handfläche
bei gesperrtem Handgelenk (z.B. Halten einer
Kugel)
10kg / 22.1lbs
Maximale Belastung der aktiv angetriebenen
Finger (Zeigefinger, Mittelfinger) in vollständig
geöffneter Handstellung (z.B. Halten eines Tel
lers)
10kg / 22.1lbs

18
Belastungsgrenzen
Maximale Belastung der aktiv angetriebenen
Finger (Zeigefinger, Mittelfinger) in geschlos
sener Handstellung (z.B. Tragen von Taschen)
20kg / 44.1lbs
Maximales vertikales Gewicht das von den
Knöcheln aufgenommen werden kann (z.B.
Abstützen auf die Faust)
60kg / 132lbs
Gewicht von Gegenständen (typ. Durchmesser
19mm / 0.75inch) bevor sie aus der Hand
gleiten (Griffart „Power Grip“)
18kg / 39.6lbs
Greifkomponente AxonHook
Umgebungsbedingungen
Lagerung (mit und ohne Verpackung) +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Transport (mit und ohne Verpackung) -20°C/-4°F bis +60°C/+140°F
max. 90% relative Luftfeuchtigkeit, nicht kon
densierend
Betrieb -5°C/+23°F bis +45°C/+113°F
max. 95% relative Luftfeuchtigkeit, nicht kon
densierend
Laden des Akkus +5°C/+41°F bis +40°C/+104°F
max. 85% relative Luftfeuchtigkeit, nicht kon
densierend
Allgemein
Kennzeichen 8E600=*
min. Öffnungsweite 130mm/5,12inch
min. Schließzeit 0,75sek
max. Schließzeit 10sek
Gewicht 440g/15,52oz
Zu erwartende Lebensdauer bei Einhaltung der
empfohlenen Wartungsintervalle
500.000Griffzyklen/5 Jahre
Maximale Griffkräfte
Griffkraft an den Hakenspitzen ca. 110N
Belastungsgrenzen
Maximale seitliche Belastung der Haken bei
gesperrtem Handgelenk (z.B. Halten eines Ge
genstands/waagrechter Unterarm)
16kg / 35.2lb
Maximale Belastung der Haken in geschlosse
ner Hookstellung (z.B. Tragen von Ta
schen/senkrechter Unterarm)
50kg / 110.2lb
Maximales vertikales Gewicht das von den Ha
ken aufgenommen werden kann (z.B. Abstüt
zen)
60kg / 132.3lb

19
Handgelenk AxonRotation
Allgemein
Kennzeichen 9S503
Zu erwartende Lebensdauer bei Einhaltung der
empfohlenen Wartungsintervalle
5Jahre
Aktive Pronation von der Neutralposition 160°
Aktive Supination von der Neutralposition 160°
Maximales Drehmoment 1.5Nm
Leerlaufdrehzahl 25U/min
Winkeldrehung 150°/sec.
Gewicht ca. 140g/4.94oz
Allgemein
Kennzeichen 9S501
Zu erwartende Lebensdauer bei Einhaltung der
empfohlenen Wartungsintervalle
5Jahre
Pronation 360° (24 Rastungen)
Supination 360° (24 Rastungen)
Gewicht ca. 90g/3.17oz
Ellbogengelenk
Allgemein AxonArm Hybrid AxonArm Ergo
Kennzeichen 12K500=* 12K501=*
Zu erwartende Lebensdauer
bei Einhaltung der empfohle
nen Wartungsintervalle
5 Jahre 5 Jahre
Gewicht ca. 840g/29.6oz ca. 840g/29.6oz
Beugewinkel 15°-145° 15°-145°
Maximale vertikale Belastung
bei gesperrtem Ellbogenge
lenk und einer Unterarmlänge
von 305mm/12inch
23kg/50.7lb
Axon-Bus Prothesensystem
Akku der Prothese
Akkutyp Li-Ion
Lebensdauer des Akkus 2 Jahre
Ladezeit bis der Akku vollständig geladen ist 4 Stunden
Verhalten des Produkts während dem Ladevor
gang
Das Produkt ist ohne Funktion
Betriebsdauer des Produkts mit vollständig ge
ladenem Akku
1Tag bei durchschnittlicher Benutzung

20
12 Anhänge

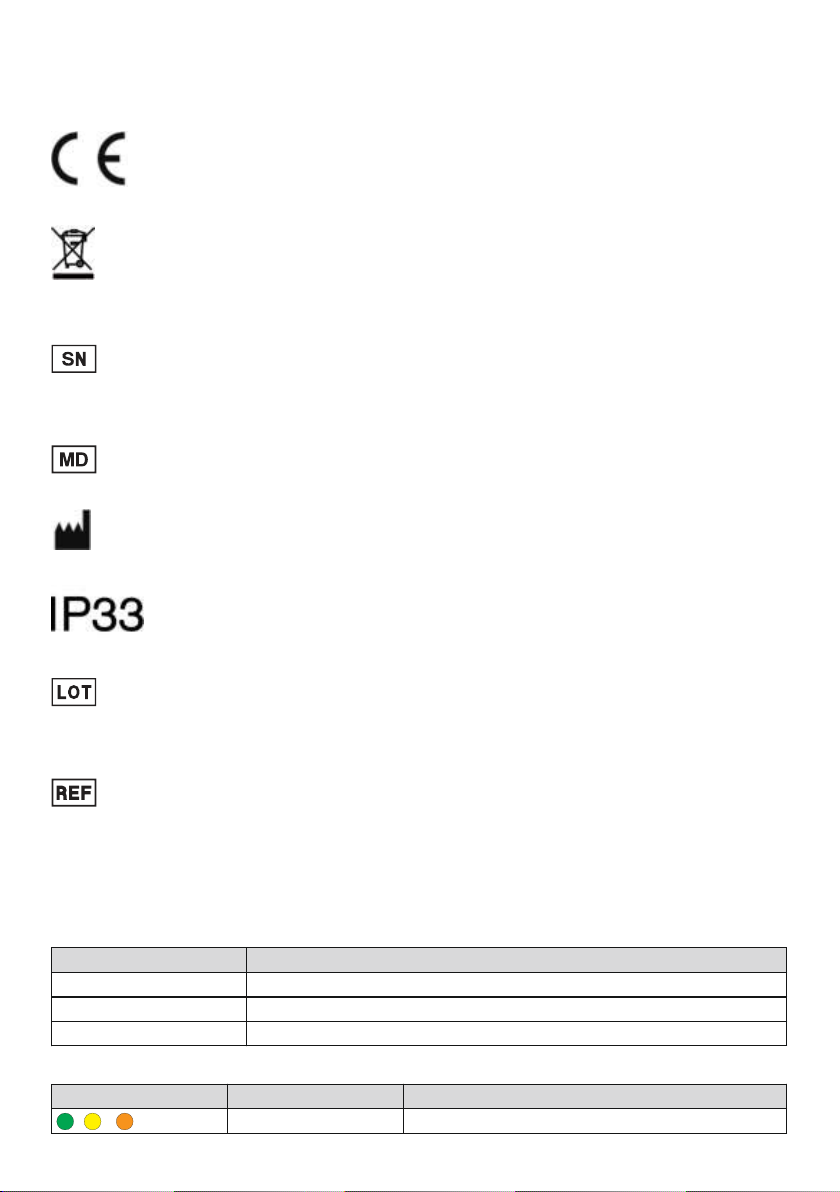

12.1 Angewandte Symbole
Konformitätserklärung gemäß der anwendbaren europäischen Richtlinien
Dieses Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine
nicht den Bestimmungen Ihres Landes entsprechende Entsorgung kann sich
schädlich auf die Umwelt und die Gesundheit auswirken. Bitte beachten Sie die
Hinweise der für Ihr Land zuständigen Behörde zu Rückgabe- und Sammelverfah
ren.
Seriennummer (YYYY WW NNN)
YYYY - Herstellungsjahr
WW - Herstellungswoche
NNN - fortlaufende Nummer
Medizinprodukt
Rechtlicher Hersteller
Schutz gegen Eindringen von festen Fremdkörpern mit einem Durchmesser
>2,5mm, Schutz gegen Sprühwasser
Chargennummer (PPPP YYYY WW)
PPPP - Werk
YYYY - Herstellungsjahr
WW - Herstellungswoche
Artikelnummer
12.2 Betriebszustände / Fehlersignale
Das Produkt verfügt über akustische und visuelle Ausgabe von Betriebszuständen.
12.2.1 Signalisierung der Betriebszustände
Ladegerät angeschlossen/abgesteckt
Piepsignal Ereignis
1x kurz Ladegerät angelegt
2x kurz Ladung beginnt
1x lang Ladung beendet
Axon-Bus Prothesensystem einschalten/ausschalten
Ladebuchse Pieper Ereignis
/ / 2x kurz Axon-Bus Prothesensystem einschalten
