Piaget 838S User manual

Français
2
English
6
Deutsch
10
Italiano
14
Español
18
Português
22
Русский
26
30
34
38
45

32
Spécificités
• Mouvements squelettes extra-plats : 2,7 mm.
• Troisième génération de mouvements mécaniques extra-plats à remontage manuel Piaget.
• Petite seconde à 10h.

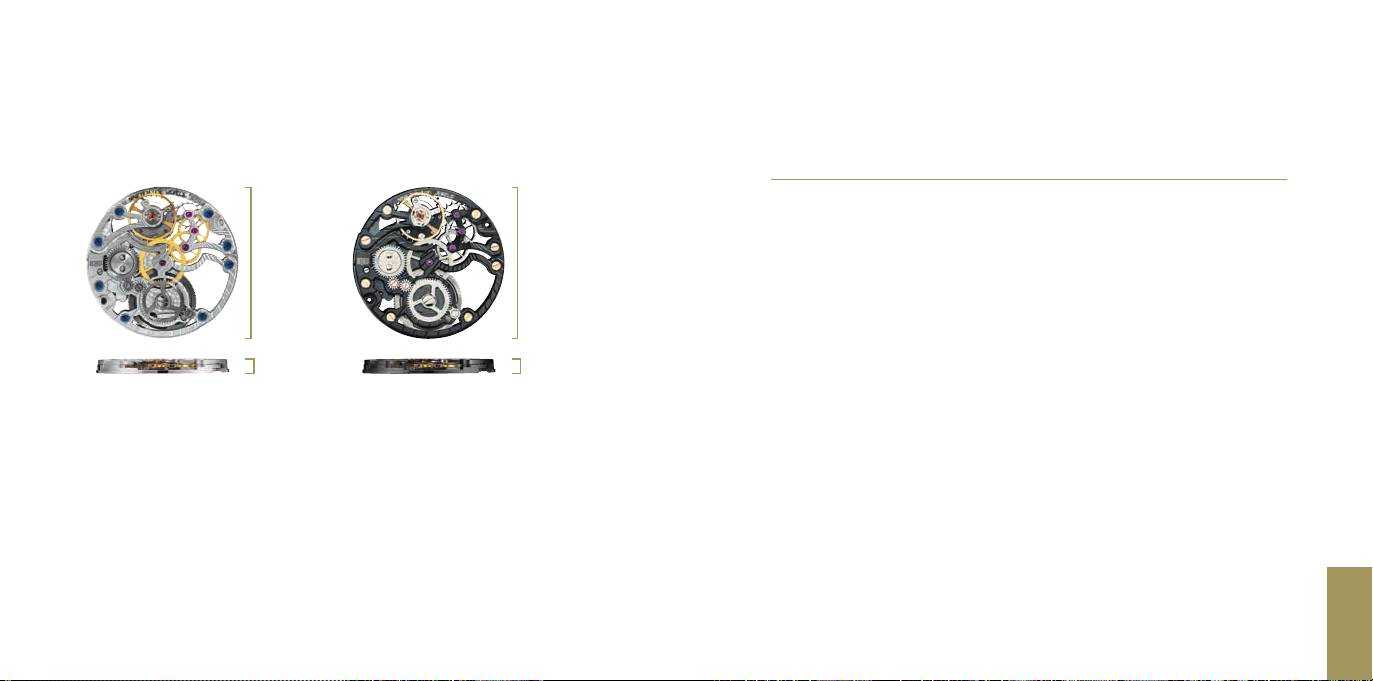

838S
Mouvements mécaniques squelettes extra-plats à remontage manuel
FRANÇAIS
26,8 mm
2,7 mm
26,8 mm
2,7 mm
Fonctions
Heure et minute au centre.
Petite seconde à 10h.
Finitions
Traitement rhodium.
Guilloché soleil.
Platine et ponts perlés à la main.
Platine et ponts anglés et étirés à la main.
Rouages dorés.
Vis bleuies côté ponts.
Nombre de rubis : 19
Composants : 131
Hauteur de mouvement : 2,7 mm
Dimensions d’encageage : 12’’’ (ø 26,8 mm)
Alternance : 21’600 alternances/heure,
3 Hz
balancier à vis
Réserve de marche : environ 60 heures
Fonctions
Heure et minute au centre.
Petite seconde à 10h.
Finitions
Traitement PVD noir.
Guilloché soleil.
Platine et ponts perlés à la main.
Platine et ponts anglés et étirés à la main.
Rouages rhodiés.
Vis or rose côté ponts.
Nombre de rubis : 19
Composants : 131
Hauteur de mouvement : 2,7 mm
Dimensions d’encageage : 12’’’ (ø 26,8 mm)
Alternance : 21’600 alternances/heure,
3 Hz
balancier à vis
Réserve de marche : environ 60 heures
838S
Mouvement mécanique squelette
extra-plat à remontage manuel
petite seconde
838S
Mouvement mécanique squelette
extra-plat à remontage manuel
petite seconde, version PVD noir
Version PVD noir

54
838S

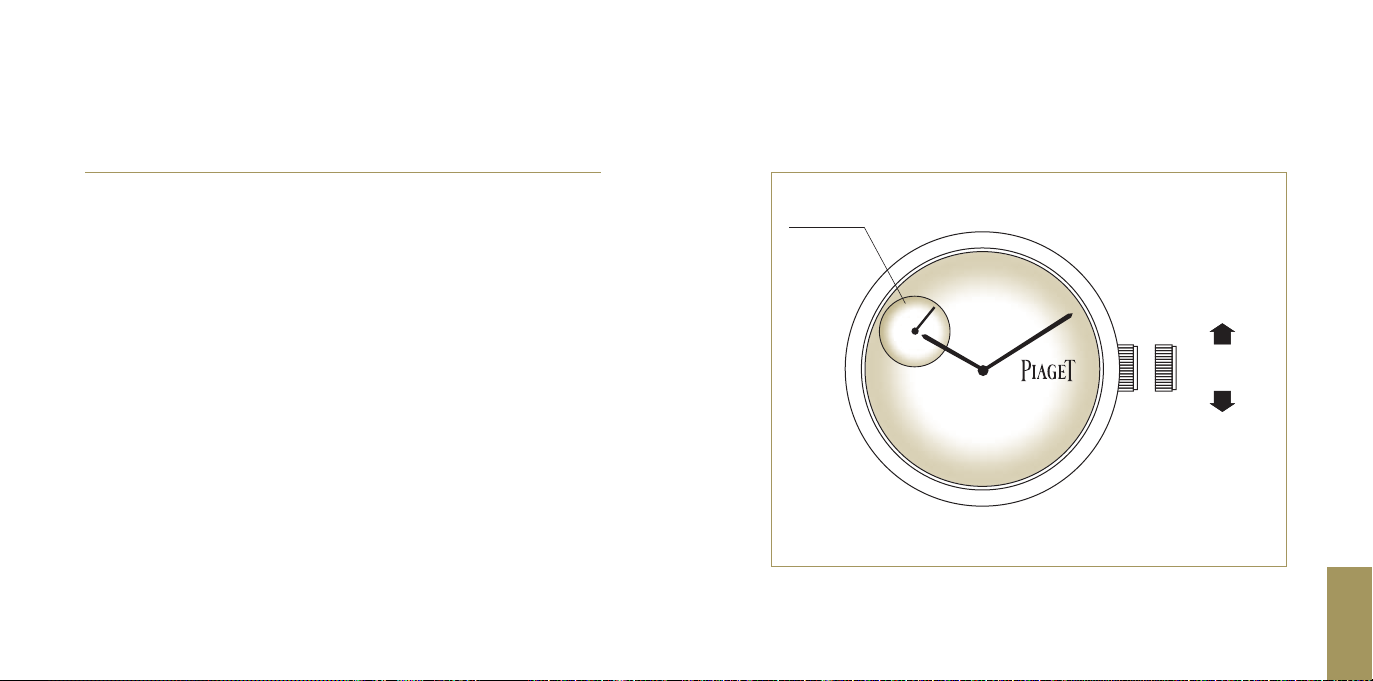

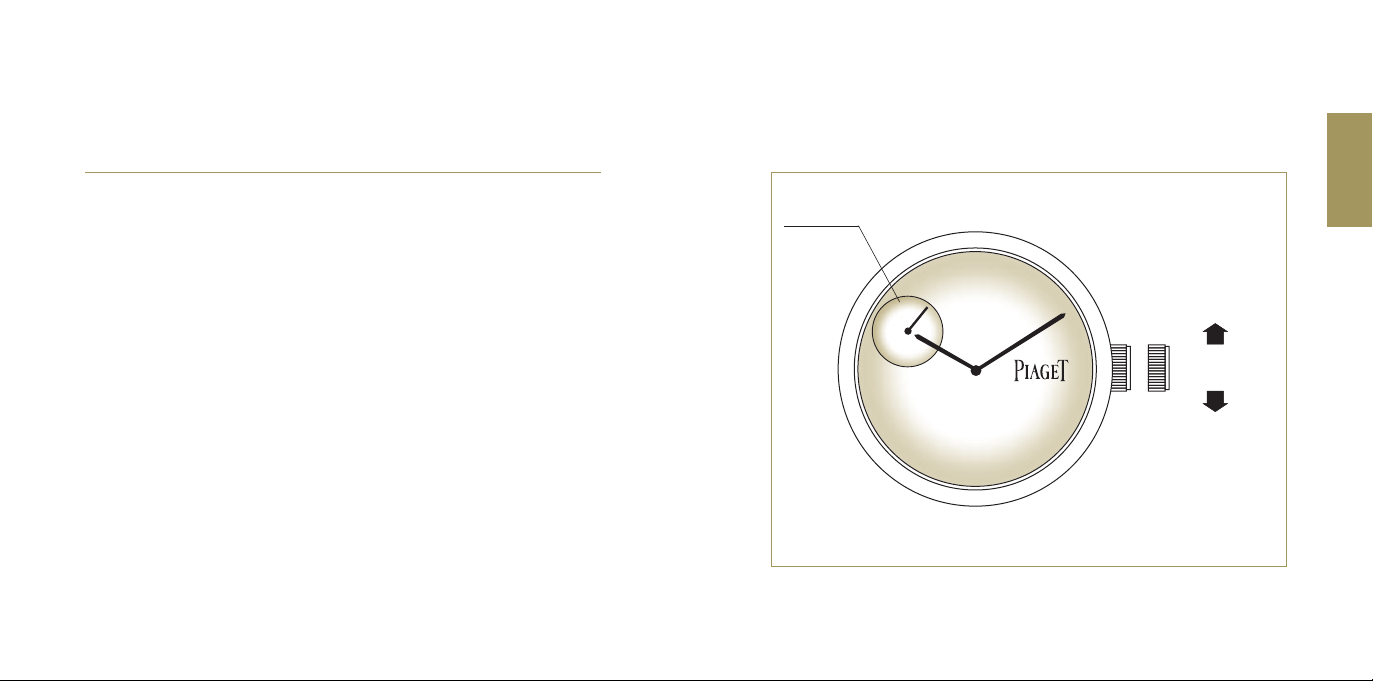

Réglage des fonctions
0 - 1
AVANT
ARRIÈRE
60
838S
Mouvements mécaniques squelettes extra-plats à remontage manuel, petite seconde
FRANÇAIS
Remontage du mouvement
Procédez au remontage manuel en position 0. Tournez la couronne dans le sens avant, jusqu’à la butée.
Mise à l’heure
Tirez la couronne en position 1, puis tournez-la dans le sens avant ou arrière pour positionner les aiguilles.
Repoussez la couronne en position 0 à la fin de la manipulation.
Petite seconde

76
Functions
Central hours and minutes.
Small seconds at 10 o’clock.
Finishing
Rhodium execution.
Sunburst guilloché pattern.
Hand-circular-grained plate and bridges.
Hand-bevelled and hand-drawn plate and bridges.
Gilded gear-train.
Blued screws on bridges.
Jewels: 19
Components: 131
Movement thickness: 2.7 mm
Casing dimensions: 12’’’ (ø 26.8 mm)
Frequency: 21,600 vibrations/hour,
3 Hz
balance wheel with screws
Power reserve: approximately 60 hours
ENGLISH
Specific highlights
• Ultra-thin skeleton movements: 2.7 mm.
• Piaget’s third generation of ultra-thin hand-wound mechanical movements.
• Small seconds at 10 o’clock.

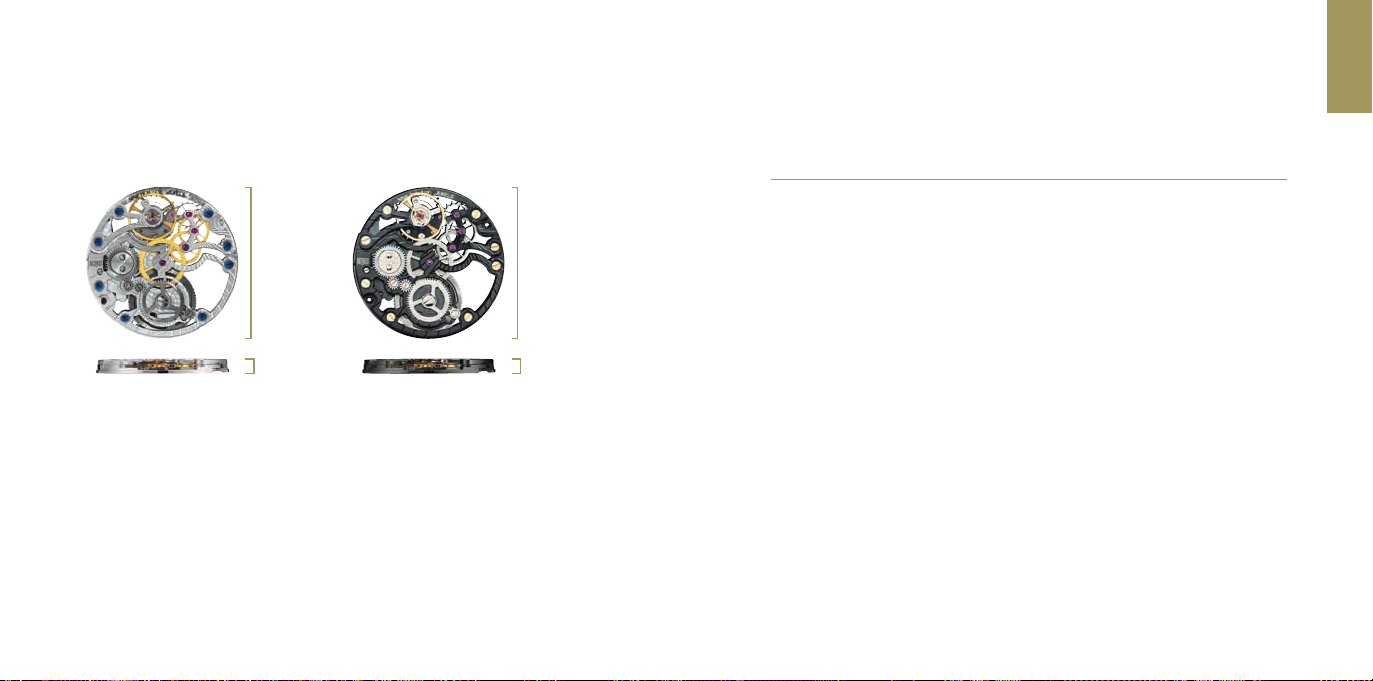

838S
Ultra-thin skeleton hand-wound mechanical movements
26.8 mm
2.7 mm
26.8 mm
2.7 mm
Black PVD version
838S
Ultra-thin skeleton hand-wound
mechanical movements, small seconds
838S
Ultra-thin skeleton hand-wound
mechanical movements, small seconds,
black PVD version
Functions
Central hours and minutes.
Small seconds at 10 o’clock.
Finishing
Black PVD execution.
Sunburst guilloché pattern.
Hand-circular-grained plate and bridges.
Hand-bevelled and hand-drawn plate and bridges.
Rhodium-plated gear-train.
Pink-gold screws on bridges.
Jewels: 19
Components: 131
Movement thickness: 2.7 mm
Casing dimensions: 12’’’ (ø 26.8 mm)
Frequency: 21,600 vibrations/hour,
3 Hz
balance wheel with screws
Power reserve: approximately 60 hours

98
Winding the movement
Proceed to wind the movement with the crown in position 0. Turn it forward until it locks.
Setting the time
Pull the crown out to position 1, then turn it forward or backward to position the hands.
Push the crown back to position 0 after the adjustment.
838S

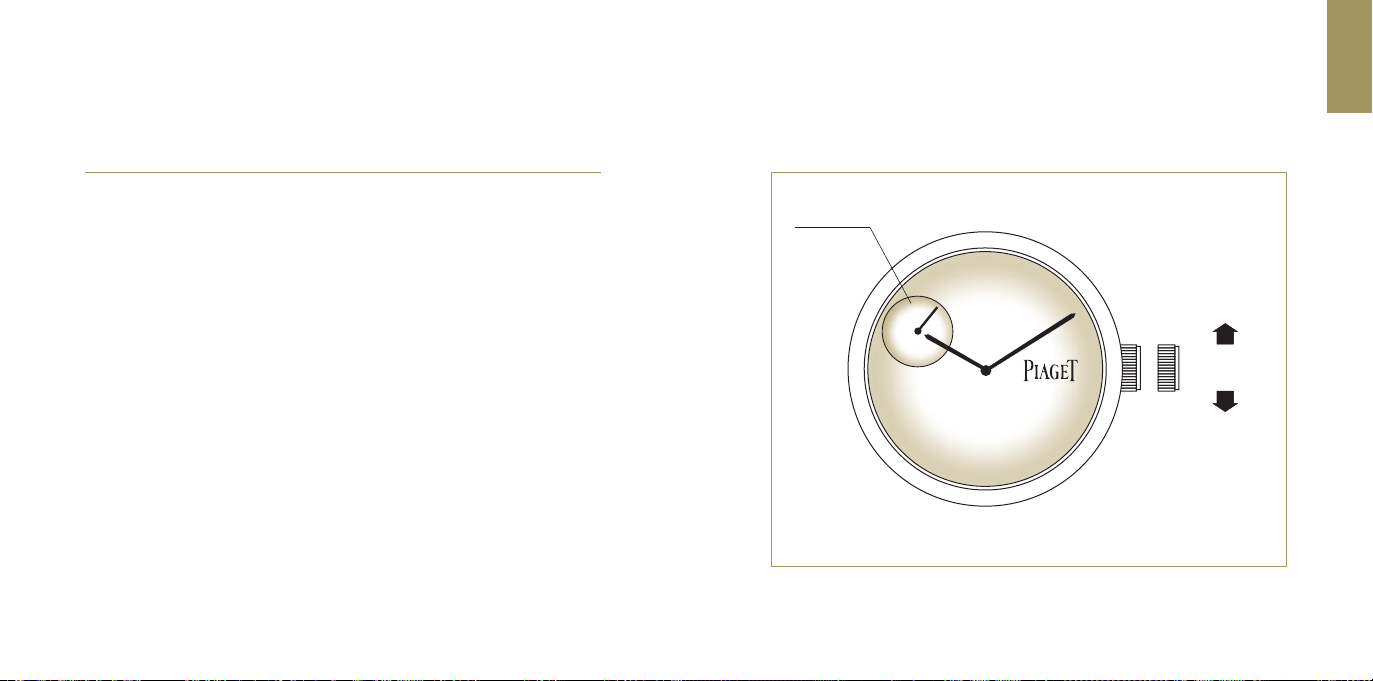

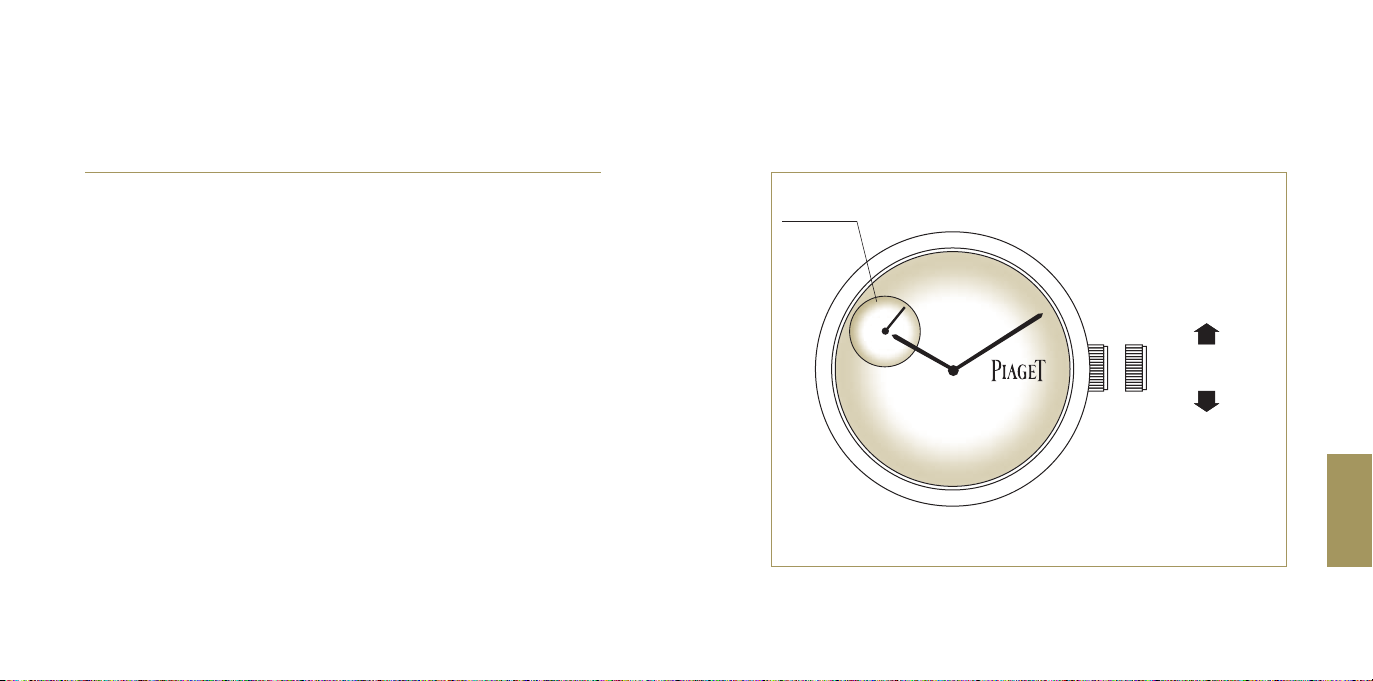

Adjusting the functions
0 - 1
FORWARD
BACKWARD
60
838S
Ultra-thin skeleton hand-wound mechanical movements, small seconds
ENGLISH
Small seconds

1110
DEUTSCH

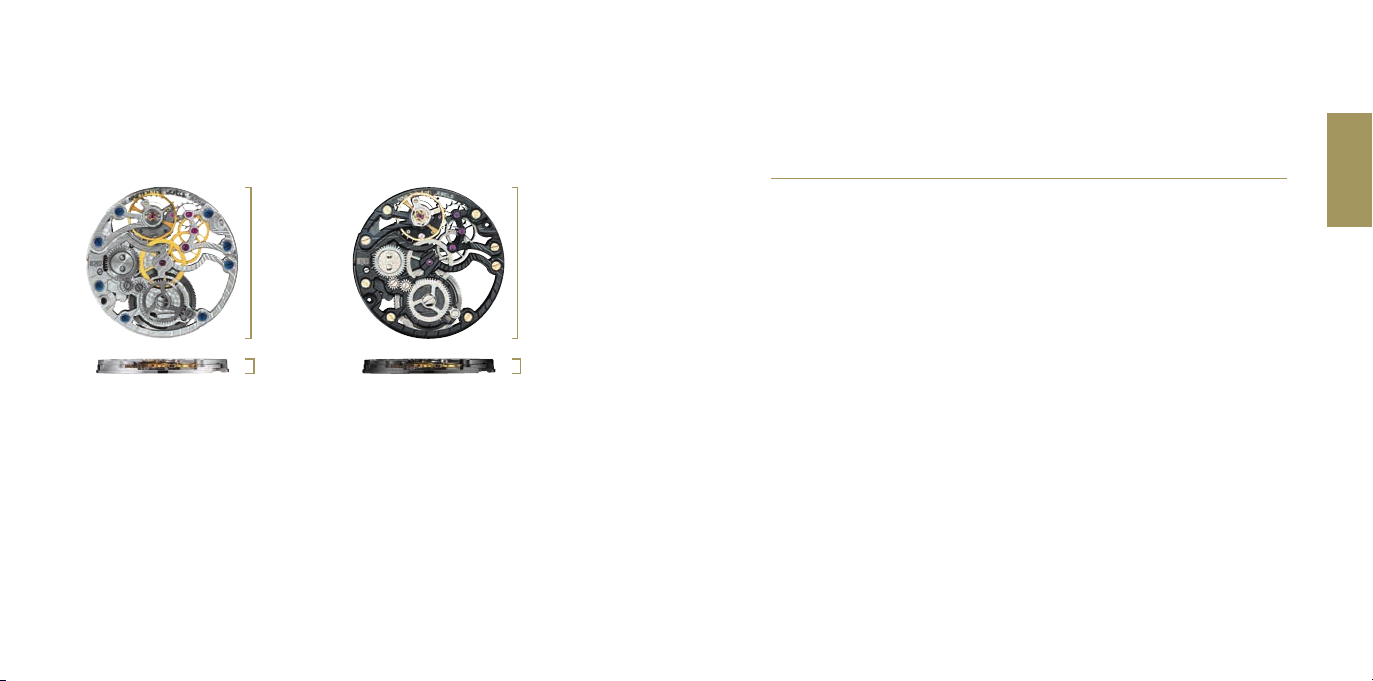

838S
Ultraflache mechanische, skelettierte Uhrwerke mit Handaufzug
26,8 mm
2,7 mm
26,8 mm
2,7 mm
Funktionen
Zentrale Stunden- und Minutenanzeige.
Kleine Sekunde bei 10 Uhr.
Veredelungen
Mit Rhodium beschichtet.
Sonnenguillochierung.
Von Hand perlierte Werkplatte und Brücken.
Anglierte und von Hand langgestreckte Werkplatte
und Brücken.
Vergoldete Räderwerke.
Gebläute Schrauben auf den Brücken.
Lagersteine: 19
Einzelteile: 131
Uhrwerkshöhe: 2,7 mm
Gehäusedurchmesser: 12’’’ (ø 26,8 mm)
Frequenz: 21.600 Halbschwingungen/
Stunde, 3Hz
Schraubenunruh
Gangreserve: etwa 60 Stunden
Funktionen
Zentrale Stunden- und Minutenanzeige.
Kleine Sekunde bei 10 Uhr.
Veredelungen
Mit schwarzem PVD beschichtet.
Sonnenguillochierung.
Von Hand perlierte Werkplatte und Brücken.
Anglierte und von Hand langgestreckte Werkplatte
und Brücken.
Rhodinierte Räderwerke.
Schrauben auf den Brücken aus Rotgold.
Lagersteine: 19
Einzelteile: 131
Uhrwerkshöhe: 2,7 mm
Gehäusedurchmesser: 12’’’ (ø 26,8 mm)
Frequenz: 21.600 Halbschwingungen/
Stunde, 3Hz
Schraubenunruh
Gangreserve: etwa 60 Stunden
838S
Ultraflaches mechanisches, skelettiertes
Uhrwerk mit Handaufzug,
kleine Sekunde
838S
Ultraflaches mechanisches, skelettiertes
Uhrwerk mit Handaufzug, kleine Sekunde,
Version mit schwarzer PVD-Beschichtung
Version mit schwarzer PVD-Beschichtung
Besonderheiten
• Ultraflache skelettierte Uhrwerke: 2,7 mm.
• Dritte Generation der ultraflachen, mechanischen Piaget-Uhrwerke mit Handaufzug.
• Kleine Sekunde bei 10 Uhr.

1312
VORWÄRTS
RÜCKWÄRTS
0 - 1
60
DEUTSCH
838S
Einstellen der Funktionen 838S
Ultraflache mechanische, skelettierte Uhrwerke mit Handaufzug, kleine Sekunde
Aufziehen des Uhrwerks
Ziehen Sie die Uhr von Hand auf, indem Sie die Aufzugskrone in Position 0 bis zum Anschlag vorwärts drehen.
Einstellen der Zeit
Ziehen Sie die Krone auf Position 1 heraus und drehen Sie sie vor- oder rückwärts, bis die Zeiger die
richtige Position erreicht haben. Drücken Sie die Krone hinterher wieder sorgfältig auf Position 0 zurück.
Kleine Sekunde

1514
ITALIANO
Caratteristiche
• Movimenti squelette extra-piatti: 2,7 mm.
• Terza generazione di movimenti meccanici extra-piatti a carica manuale Piaget.
• Piccoli secondi a ore 10.

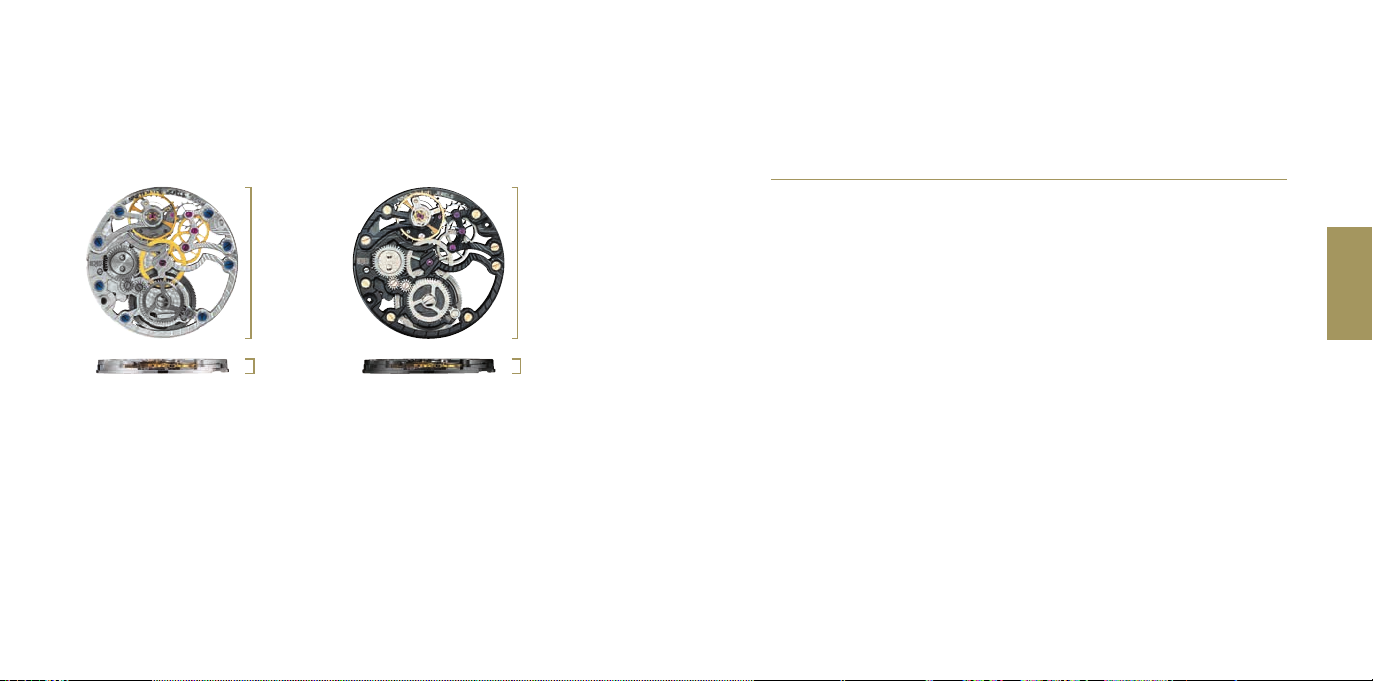

838S
Movimenti meccanici squelette extra-piatti a carica manuale
26,8 mm
2,7 mm
26,8 mm
2,7 mm
Funzioni
Ore e minuti centrali.
Piccoli secondi a ore 10.
Finiture
Rodiatura.
Motivo guilloché soleil inciso.
Platina e ponti perlati a mano.
Platina e ponti smussati e rifiniti a mano.
Ruotismi dorati.
Viti azzurrate sui ponti.
Rubini: 19
Componenti: 131
Spessore del movimento: 2,7 mm
Diametro del movimento: 12’’’ (ø 26,8 mm)
Frequenza: 21.600 alternanze/ora,
3 Hz
bilanciere a vite
Riserva di carica: circa 60 ore
Funzioni
Ore e minuti centrali.
Piccoli secondi a ore 10.
Finiture
Trattamento in PVD nero.
Motivo guilloché soleil inciso.
Platina e ponti perlati a mano.
Platina e ponti smussati e rifiniti a mano.
Ruotismi rodiati.
Viti in oro rosa sui ponti.
Rubini: 19
Componenti: 131
Spessore del movimento: 2,7 mm
Diametro del movimento: 12’’’ (ø 26.8 mm)
Frequenza: 21.600 alternanze/ora,
3 Hz
bilanciere a vite
Riserva di carica: circa 60 ore
838S
Movimento meccanico squelette
extra-piatto a carica manuale,
piccoli secondi
838S
Movimento meccanico squelette
extra-piatto a carica manuale,
piccoli secondi, versione in PVD nero
Versione in PVD nero

1716
0 - 1
AVANTI
INDIETRO
60
ITALIANO
838S
Regolazione delle funzioni 838S
Movimenti meccanici squelette extra-piatti a carica manuale, piccoli secondi
Carica del movimento
Procedere alla carica manuale con la corona in posizione 0. Ruotare la corona in senso orario, fino
all’arresto.
Regolazione dell’ora
Portare la corona in posizione 1, quindi ruotarla in senso orario o antiorario per regolare le lancette.
Al termine dell’operazione, riportare la corona in posizione 0.
Piccoli secondi

1918
ESPAÑOL
Funciones
Horas y minutos centrales.
Segundero pequeño a las 10.
Acabados
Rodiado.
Guilloché motivo sol.
Platina y puentes perlados a mano.
Platina y puentes biselados y dibujados a mano.
Tren de engranaje dorado.
Tornillos azulados en los puentes.
Joyas: 19
Componentes: 131
Grosor del movimiento: 2,7 mm
Diámetro: 12’’’ (ø 26,8 mm)
Frecuencia: 21.600 alternâncias/hora,
3 Hz
volante con tornillos
Reserva de marcha: aproximadamente 60 horas
26,8 mm
2,7 mm
26,8 mm
2,7 mm
Versión PVD negro
838S
Movimiento mecánico esqueleto
de cuerda manual ultraplano,
segundero pequeño
838S
Movimiento mecánico esqueleto de
cuerda manual ultraplano, segundero
pequeño, versión PVD negro
Funciones
Horas y minutos centrales.
Segundero pequeño a las 10.
Acabados
Tratamiento PVD negro.
Guilloché motivo sol.
Platina y puentes perlados a mano.
Platina y puentes biselados y dibujados a mano.
Tren de engranaje rodiado.
Tornillos de oro rosado en los puentes.
Joyas: 19
Componentes: 131
Grosor del movimiento: 2,7 mm
Diámetro: 12’’’ (ø 26,8 mm)
Frecuencia: 21.600 alternâncias/hora,
3 Hz
volante con tornillos
Reserva de marcha: aproximadamente 60 horas
838S
Movimientos mecánicos esqueletos de cuerda manual ultraplanos
Características especiales
• Movimientos esqueletos ultraplanos: 2,7 mm.
• Tercera generación de movimientos mecánicos de cuerda manual ultraplanos de Piaget.
• Segundero pequeño a las 10.

2120
0 - 1
HACIA ADELANTE
HACIA ATRÁS
60
ESPAÑOL
Segundero
pequeño
Dar cuerda al movimiento
Proceda al remontaje manual con la corona en la posición 0. Gire la corona hacia adelante hasta que
se bloquee.
Puesta en hora
Tire de la corona, llévela a la posición 1 y gírela hacia adelante o hacia atrás para colocar las agujas.
Vuelva a colocar la corona en posición 0 después de la manipulación.
838S
Ajuste de las funciones 838S
Movimientos mecánicos esqueletos de cuerda manual ultraplanos, segundero pequeño

232222 23
PORTUGUÊS
Características específicas
• Movimento esquelético extra plano: 2,7 mm.
• Terceira geração de movimentos mecânicos extra planos de corda manual Piaget.
• Pequeno ponteiro dos segundos nas 10 horas.
838S
Movimento mecânico esquelético, extra plano, de corda manual
26,8 mm
2,7 mm
26,8 mm
2,7 mm
Funções
Ponteiros de horas e minutos ao centro.
Pequeno ponteiro dos segundos nas 10 horas.
Acabamento
Tratamento com ródio.
Guilhoché soleil.
Platina e pontes perladas à mão.
Platina e pontes biseladas e estiradas à mão.
Mecanismo dourado.
Parafusos azulados junto às pontes.
Rubis: 19
Componentes: 131
Espessura do mecanismo: 2,7 mm
Dimensões da caixa: 12’’’ (ø 26,8 mm)
Frequência: 21 600 a/h, 3Hz
balanço com parafusos
Reserva de marcha: aproximadamente 60 horas
Funções
Ponteiros de horas e minutos ao centro.
Pequeno ponteiro dos segundos nas 10 horas.
Acabamento
Tratamento com PVD preto.
Guilhoché soleil.
Platina e pontes perladas à mão.
Platina e pontes biseladas e estiradas à mão.
Mecanismo rodiado.
Parafusos em ouro rosado junto às pontes.
Rubis: 19
Componentes: 131
Espessura do mecanismo: 2,7 mm
Dimensões da caixa: 12’’’ (ø 26.8 mm)
Frequência: 21 600 a/h, 3Hz
balanço com parafusos
Reserva de marcha: aproximadamente 60 horas
838S
Movimento mecânico esquelético,
extra plano preto, de corda manual,
pequeno ponteiro dos segundos
838S
Movimento mecânico esquelético,
extra plano, de corda manual, pequeno
ponteiro dos segundos, Versão PVD preto
Versão PVD preto

252424 25
0 - 1
FRENTE
TRÁS
60
PORTUGUÊS
838S
Regulação das funções 838S
Movimento mecânico esquelético extra plano de corda manual, pequeno ponteiro dos segundos
Dar corda ao mecanismo
Dar corda manualmente, com a coroa posicionada em 0, isto é, rodar a coroa para a frente até ao final
do percurso.
Acertar a hora
Extrair a coroa até à posição 1 e rodá-la para a frente ou para trás para acertar os ponteiros.
No final da operação, introduzir a coroa em posição 0.
Pequeno ponteiro
dos segundos

2726
РУССКИЙ
Особые характеристики
• Ультратонкие скелетонизированные механизмы: 2,7 мм.
• Третье поколение ультратонких механизмов Piaget с ручным заводом.
• Малая секундная стрелка в положении «10 часов».
838S
Ультратонкие скелетонизированные механизмы с ручным заводом
26,8 мм
2,7 мм
26,8 мм
2,7 мм
Функции
Центральные часовая и минутная стрелки.
Малая секундная стрелка в положении «10
часов».
Отделка
Обработка родием.
Гильошированный узор «солнечные лучи».
Платина и мосты с жемчужным зернением
ручной работы.
Платина и удлиненные мосты со скошенными
вручную углами.
Позолоченный колесный механизм.
Вороненые винты на мостах.
Количество камней: 19
Количество деталей: 131
Толщина: 2,7 мм
Размеры корпуса: 12
’’’ (ø 26,8 мм)
Частота: 21 600 полуколебаний/час,
3 Гц
Баланс на винтах
Запас хода: около 60 часов
Функции
Центральные часовая и минутная стрелки.
Малая секундная стрелка в положении «10 часов».
Отделка
Черное PVD покрытие.
Гильошированный узор «солнечные лучи».
Платина и мосты с жемчужным зернением
ручной работы.
Платина и удлиненные мосты со скошенными
вручную углами.
Колесный механизм с родиевым покрытием.
Винты из розового золота на мостах.
Количество камней: 19
Количество деталей: 131
Толщина: 2,7 мм
Размеры корпуса: 12
’’’ (ø 26,8 мм)
Частота: 21 600 полуколебаний/час,
3 Гц
Баланс на винтах
Запас хода: около 60 часов
838S
Ультратонкий скелетонизированный
механизм с ручным заводом, малая
секундная стрелка
838S
Ультратонкий скелетонизированный механизм
с ручным заводом, малая секундная стрелка,
модель с черным PVD покрытием
Модель с черным PVD покрытием

2928
0 - 1
ВПЕРЕД
НАЗАД
60
РУССКИЙ
838S
Настройка показаний часов
838S
Ультратонкие скелетонизированные механизмы с ручным заводом, малая секундная стрелка
Завод механизма
Для ручного завода заводная головка должна быть в положении 0. Поверните заводную головку
вперед до упора.
Настройка точного времени
Приведите заводную головку в положение 1, затем поверните ее вперед или назад для установки
стрелок. Возвращайте заводную головку в положение 0 после каждой операции.
Малая секундная
стрелка

3130

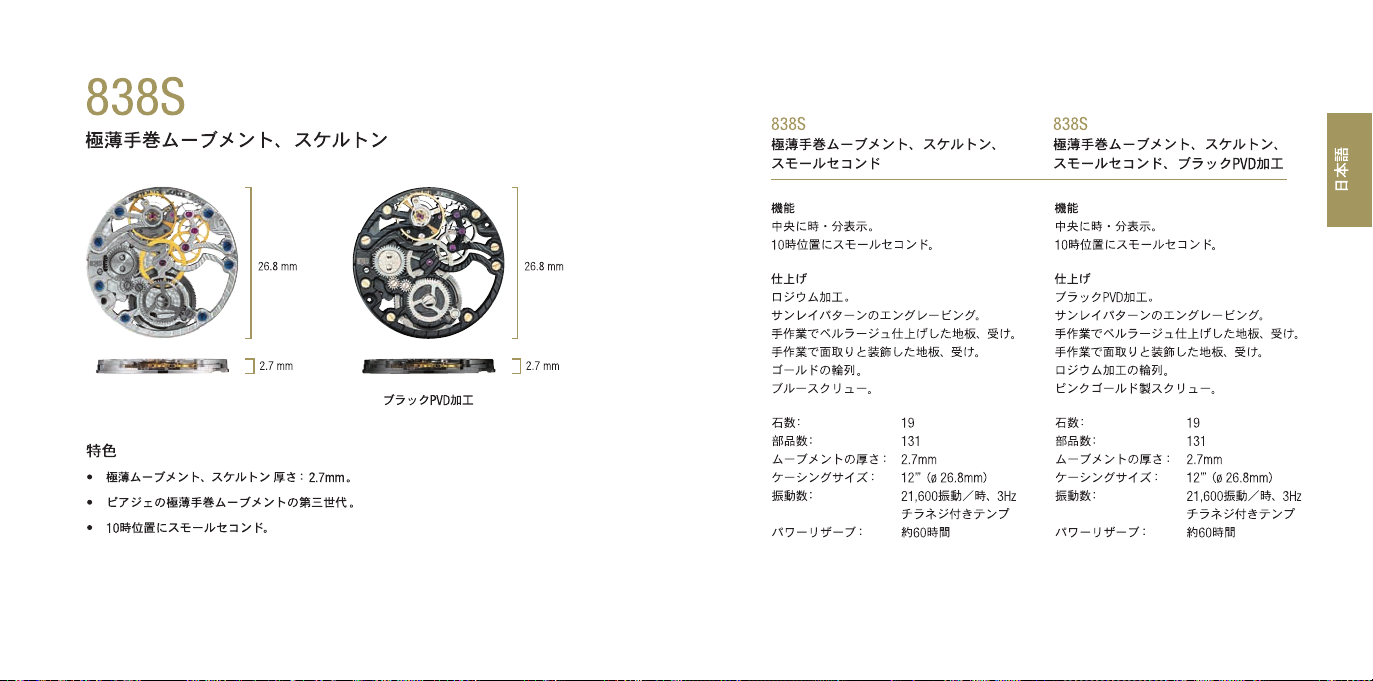

3332
0 - 1
60

3534

3736
0 - 1
60
