Reliable XL Series User manual

The Reliable Automatic Sprinkler Co., Inc., 103 Fairview Park Drive, Elmsford, New York 10523
Bulletin 113 Rev. E
Bulletin 113 Rev. E
Modell XL
Quick Respons Institutionell
Sprinkler
Quick Respons Institutionell
Tillgängliga Sprinkler:
Ordinary och Light Hazard Applikationer
Modell XL INST Pendent (SIN R1314)
Modell XL INST Horisontal Sidewall (SIN R1334)
Light Hazard Applikationer
Modell XL INST Pendent EC (SIN R1344)
Modell XL INST Horizontal Sidewall EC (SIN R1364)
Kännetecken
1. Quick response utförande
2. Temperaturegradering: 165 °F (75 °C)
3. Extended Coverage Listad för
16 ft. x 16 ft. (4,9 m x 4,9 m)
4. Standard ytbehandling: Ljus krom pläterad och
vitmålad.
5. Avkänningslänk som släpper en hängande last
som överstiger 50 lbs. (22.7 kg)
6. Finns tillgänglig med säker flänshållare.
Listning & Godkännade
1. Listad av Underwriters Laboratories, Inc. (UL)
2. Certifierad för Canada by Underwriters Laboratories (CUL)
3. NYC MEA 258-93-E
Anm:Godkännande gäller för Light Hazard.
UL Guide Nr
VNIV
UL Listning Kategori
Sprinklers, Automatic & Open
Quick Response Sprinklers
U.S. Patent Number 6,554,077
Produkt Beskrivning
Modell XL INST är en Quick Respons Institutionell sprinkler.
Det är en typ av länk med smältlod automatisk sprinkler
avsedd för standard och EC-applikationer. Dessa sprinklers
har visat svarstider i laboratorietest av fem till tio gånger
snabbare än Standard Response sprinkler.
Den snabba reaktion gör att Model XL INST Sprinklern
applicera vatten till en brand mycket snabbare än Standard
Response sprinkler med samma temperaturgradering. Först
när lodet länken har släppt öppningsmekanismen från
sprinkler tillåter deflektorn vattnet att fördelas och släcka
ev.brand.
Moderna arkitektoniska konstruktioner kräver sprinkler som
ger inte bara den bästa brandskydd, men också en attraktiv
design. Modell XL INST uppfyller båda dessa kriterier. Flush
modellen i denna sprinkler ger en estetiskt tilltalande
installation genom att dölja hela sprinklers operativa delar
med undantag av den värmekännande länken.

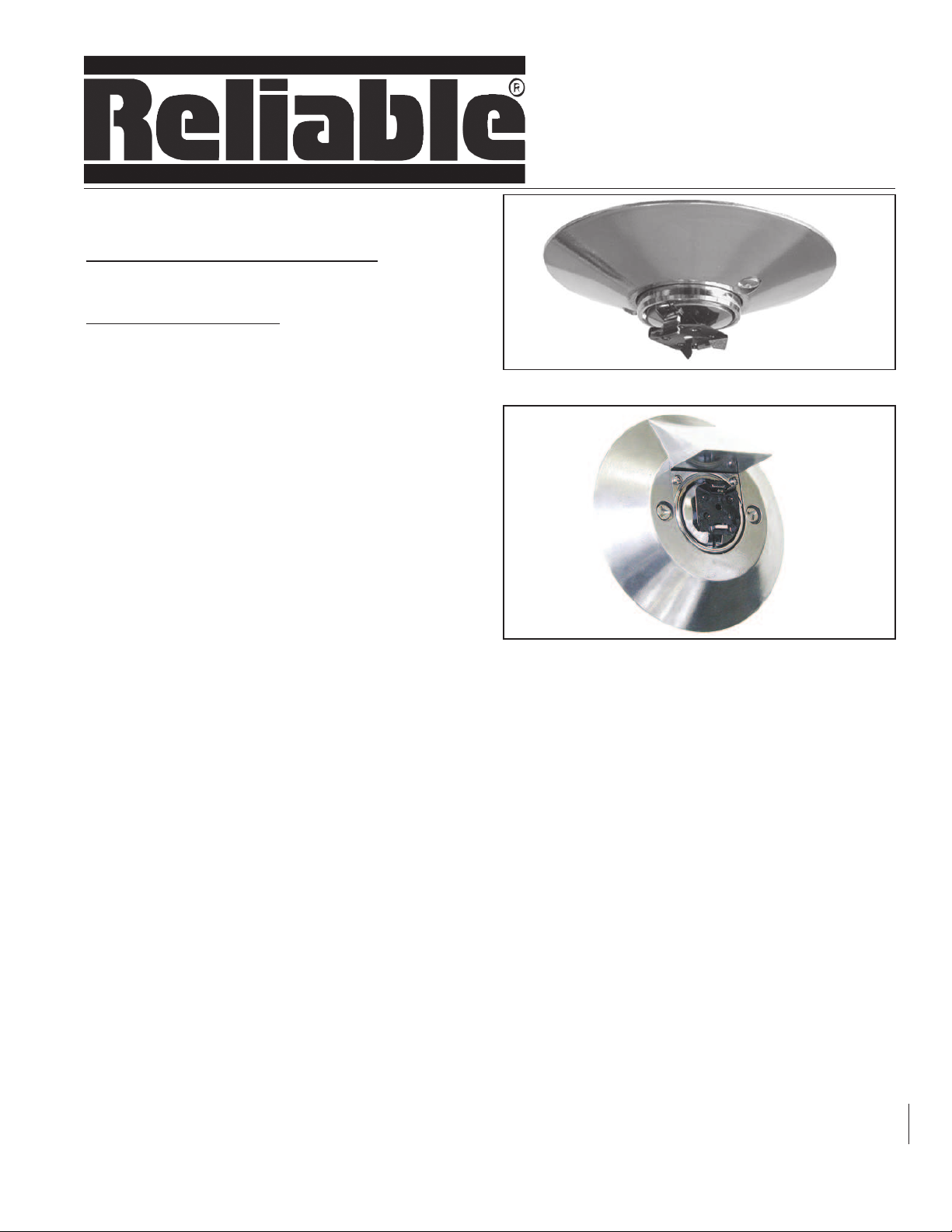

Model XL INST Pendent
Modell XL INST Horisontell Sidewall
Modell XL INST har utformats för att användas i kriminalvård
och mentalsjukhus och andra typer av institutioner där försök
av patienter vid s.k självskador kan innebära en aktivering av
sprinklersystemet. Värme sensorn är konstruerad för att
släppa en hängande last som överstiger 50 lbs. (22.7 kg). när
de släpps från 25 mm höjd. Den koniska täckenheten är
ordentligt fäst vid sprinklerkroppen med sabotagesäkra fästen.
Den horisontella sidovägg modellen använder en täckbricka
med en integrerad deflektor hylla.
Applikationer och installation
Alla Modell XL INST Sprinkler används i fasta
brandskyddssystem: Våt, Torr, Deluge eller Preactionsystem.
Försiktighet måste iakttas att munstyckstorlek,
temperaturgradering, deflektorn stil och sprinkler typ är i
överensstämmelse med de senast publicerade standarderna av
National Fire Protection Association eller godkännande av
andra myndigheters regelverk.
Dessa sprinklers måste installeras med modell ZX
sprinklernyckel. Någon annan typ av skiftnyckel kan skada
sprinklern som är utformad för att tillåta montage med
transportskyddet på, vilket ger ytterligare skydd till sprinklern.
Transportskydd bör tas bort först efter väggar är klar och när
täckbrickan är installerad. När Model XL sprinkler beställs, är
täckbricka med, men utan fästflänsar som säljs separat.

2.
Modell XL Institutionell täckbricka är den enda täckbricka
som kan användas med denna sprinkler. Baksidan av
Institutional HSW EC täckbricka är märkt med "INST EC".
Endast markerat på detta sätt är godkänt för denna sprinkler.
Användning av någon annan täckbricka upphäver alla
godkännanden samt alla garantier. Dessutom måste varje
installerad sprinkler innehålla en täckbricka. Det
rekommenderas att en tätning appliceras runt om varje
täckbricka för att täta alla ev. glipor mellan väggen eller taket
(se bilder på sid 3).
Det måste vara möjligt att förhindra axiell rörelse hos varje
sprinkler bort från taket eller väggen. Reliable erbjuder en
flänshållare som rekommenderas för detta ändamål. Reliable
ansvarar inte för skada på egendom eller personskador när
spärranordning inte används eller inte är korrekt installerat på
Institutionella sprinklern.
Var försiktig så att du inte skadar sprinklerna före, under
och efter installationen. Installera dem enligt "Warning
Sheet CA-132", och kontrollera alla installerade sprinkler
för att försäkra att de inte har skadats. Byt ut alla sprinkler
som har några tecken på skador. Vid byte Modell ZX HSW
med Modell XL HSW, använd en täckbricks förlängare typ
P / N 6814000001
Missbruk av eller manipulering av Reliable Institutionella
Sprinkler, som kan leda till materiella skador eller
personskada, inklusive dödsfall, som en följd av nedmontering
eller modifiering av denna produkt för användning i samband
med avsedd användningen, gör inte Reliable Automatic
Sprinkler Co, Inc. ansvarig för aktuell händelse.
Teknisk Data:
Täcknings area - Pendent och Horisontell Sidewall - Standard täckyta
Se min. flödes- och tryckkrav som anges i NFPA 13
Täcknings area - Pendent EC
Flödesdata (1)
gpm (Lpm)
Tryck (1)
psi (bar)
26 (98,4) 21.6 (1,48) 16 x 16 (4,9 x 4,9)
Täcknings area - Horisontell Sidewall EC
Flödesdata (1)
gpm (Lpm)
Tryck (1)
psi (bar)
Avstånd defl ektor till tak
Min. - Max.
" (mm)
26 (98,4) 21.6 (1,48) 16 x 16 (4,9 x 4,9) 4 - 6 (100-to-150)
27 (102,2) 23.2 (1,60) 16 x 16 (4,9 x 4,9) 6 - 12 (150-to-300)
(1) Min. flödesdata och tryck för alla täckytor mindre än 16 ft. x 16 ft. (4,9 m x 4,9 m).
Modell XL INST Sprinkler Temperatur Data:
Temperatur gradering Sprinkler gradering Max. tak temperatur
°F °C °F °C
Normal 165 74 100 38
Installations Data:
Sprinkler Typ
Quick Respons,
½” NPT Gänga
K Faktor Sprinkler höjd Sprinkler Identifi kation
Nummer (SIN)
US Metric
Pendent INST 5.6 80 --------- 50,8 mm) R1314
Pendent INST EC 5.6 80 --------- R1344
HSW INST 5.6 80 4 - 12 (100-to-150) R1334
HSW INST EC 5.6 80 4 - 12 (100-to-300) R1364
Ytbehandling:
Ytbehandling (1)
Sprinkler Täckbricka
Ljus Krom Pläterad Zink eller Aluminum
Vit målad
(1) Andra ytbehandlingar och färger är tillgängliga. Kontakta fabriken för mer info..
Installations Verktyg
•Modell ZX Sidewall Sprinkler Nyckel
• Model ZX T Sabotage tålig täckbricks verktyg med skruv
•Modell ZX Pendent Installationsnyckel
Obs: När du byter modell ZX HSW med modell XL HSW,
krävs det en täckbricks förlängare P / N 6814000001
Sprinkler Märkning
• RASCO XL INST QR Pend R1314
• RASCO XL INST QR Pend EC R1344
• RASCO XL INST QR HSW R1334
• RASCO XL INST QR HSW EC R1364
Täckbricks Märkning
•För Modell XL INST Horizontal Sidewall :
- INST XL
•För Modell XL INST Horizontal Sidewall EC : -
INST EC
Max. Täcknings area Bredd x Längd
ft. (m)
Max. Täcknings area Bredd x Längd
ft. (m)
Avstånd defl ektor till tak
Min. - Max.
" (mm)
50,8 mm)
50,8 mm)
50,8 mm)

3.
Underhåll
Modell XL INST Sprinkler bör inspekteras och
sprinklersystemet underhållas enligt NFPA 25. Rengör inte
sprinklern med tvål och vatten, ammoniak eller andra
rengöringsmedel. Ta bort eventuella sprinkler som har målats
(förutom fabriks) eller skadats på något sätt. För att installera
eller ta bort den sabotage säkrade täckbrickans skruvar,
använda specialverktyget som levereras med brickan. Ett lager
av reservsprinkler måste upprätthållas för att möjliggöra snabb
ersättning av skadade eller aktiverade sprinkler, enligt NFPA
krav.
Modell XL Institutional Sprinkler Specifi kation
Institutionella sprinkler skall vara[UL] [NYC MEA
Godkända] Quick Respons, [pendent, standard täckning
sprinkler godkända i Light och Ordinary Hazard] [Horisontell
Sidewall, standard täckning, godkända för Light och Ordinary
Hazard [pendent, EC -täckning godkända för Light Hazard]
[Horisontell Sidewall, EC- täckning godkända för Light
Hazard]. Sprinkler och deflektor skall vara av brons
konstruktion, med ½ "NPT gänga. Levererad smält lödad länk
skall bestå av en godkänd svartmålade beryllium-nickel länk
enheten. Smältlänken ska vara utformade för att släppa en
hängande last som överstiger 50 kg. (22,7 kg) när de släpps
från en 1-tums (25,4 mm) höjd. Tätningen skall bestå av en
teflonbelagd Bellville fjäderbricka och brons diffusor och en
underenhet som inte innehåller några plastdetaljer.
Institutionella täckbrickor skall vara av zink eller aluminium
med zink ringplatta och sabotagesäkra skruvar. Sprinklerns
K-faktorn ska vara nominellt 5,6 (81,0).
Utlösningstemperaturen skall vara Normal 165 ° F (74 ° C).
Standard täckning finish: [blank krom] [Special - specificera].
Quick Response institutionella sprinkler ska vara Reliabel
modell XL Institutional [Pendent, Standard Täckning (SIN
R1314)] [Pendent EC Sprinkler (SIN R1344)] [Horisontell
Sidewall, Standard täckning (SIN R1334)] [Horisontell
Sidewall, EC-täckning (SIN R1364)] Bulletin 113.
Modell XL INST QR, Horisontell Sidewall &
Horisontell Sidewall EC Sprinkler
Modell XL INST QR,
Pendent & EC Pendent Sprinkler
