Rosenberg GKHR-CI Series User manual

BA063BB0419A1
Originalbetriebsanleitung
Rosenberg Ventilatoren GmbH ·Maybachstraße 1 ·74653 Künzelsau-Gaisbach
Tel.: [phone] ·Fax.: [phone] ·Email: [e-mail] ·www.rosenberg-gmbh.com
Betriebsanleitung
Operating instruction
EN DE
GKH… CI… AK … G
GQ … / GR …
ERAG …
EHAG …
DV … G KHAG … UNO … G
EC
-
Ventilatoren
B
augröße
6
Gen3
EC-Fans Size 6 Gen3
Antrieb durch Außenläufermotor mit integrierter
Kommutierungselektronik (3. Generation)
Drive through external rotor motor with integrated
commutation unit (3rd generation)

2 BA063BB0419A1
Inhaltsverzeichnis
1 Sicherheit
4
2 Gültigkeitsbereich 5
3 Allgemeine Beschreibung 5
3.1 Typenschild Beschreibung 6
3.2 Motorbaugrößen 6
4 Bestimmungsmäßiger Betrieb 6
5 Lagerung, Transport 8
6 Montage und Installation 8
6.1 Einbauempfehlung 10
6.1.1 für GKH… in ein Gehäuse oder Kastenklimagerät 10
6.1.2 für AKFG/AKSG… Axialventilatoren 10
6.2 Netzanschluss 11
6.2.1 Netzanschluss Absicherung 13
6.2.2 Verwendung von Motorschutzschaltern 13
6.2.3 Zusätzlicher Schutz durch FI- Schutzschalter 14
6.3 Steuerleitung 14
6.3.1 Besondere Hinweise für Dachventilatoren und UNO- Boxen 15
6.4 Störmelderelais: 15
6.5 Hochspannungsprüfung / Isolationswiderstandsprüfung 16
6.6 Maximale Aufstellhöhe über Meeresspiegelniveau 16
7 Schaltbild 01.452 für Motor GD 150 (3 ~) 17
8 Inbetriebnahme 18
8.1 Anschlusskonfiguration 21
8.2 Charakteristik des Drehzahlsollwertes 22
8.2.1 Berechnung der Drehzahlsollwertvorgabe U(soll) bei bekannter Solldrehzahl n(soll) 22
8.2.2 Berechnung der Solldrehzahl n(Soll) bei bekannter Drehzahlsollwertvorgabe U(soll) 22
8.3 Charakteristik des Alarmrelais 23
8.4 Volumenstrom - Meßeinrichtung 24
9 Schutzeinrichtungen 25
10 Instandhaltung, Wartung 25
11 Störung 26
11.1 Fehlerbehebung 27
12 Entsorgung 31
12.1 Demontage vorbereiten 31
12.2 Maschine zerlegen 31
12.3 Komponenten entsorgen 32
13 Kundendienst, Service, Herstelleradresse 33
14 CE-Kennzeichnung 34
14.1 Konformitätserklärung 34
14.2 Einbauerklärung 34
15 Notizen 36

BA063BB0419A1 3
Contents
1
Safety
4
2 Scope 5
3 Description 5
3.1 Type plate description 6
3.2 Motor size 6
4 Proper Operation 6
5 Storage, Transport 8
6 Installation and mounting 8
6.1 Installation recommendation 10
6.1.1 for GKH… in housing or Air Handling Units 10
6.1.2 for AKFG/AKSG…axial fans 10
6.2 Mains supply 11
6.2.1 Mains fuse protection 13
6.2.2 Using motor protection switches 13
6.2.3 Additional protection with an earth leakage circuit breaker 14
6.3 Control signal 14
6.3.1 Special notes for roof fans and UNO- Box 15
6.4 Fault relay: 15
6.5 High potential test / Insulation resistance test 16
6.6 Maximum altitude above sea level 16
7 Wiring diagram 01.452 for motor GD 150 (3 ~) 17
8 Set into operation 18
8.1 Configuration to external device 21
8.2 Speed adjustment characteristics 22
8.2.1 Calculation of the speed setpoint input U (setpoint) for a known target speed n (setpoint) 22
8.2.2 Calculation of the nominal speed n (target) at a known speed setpoint U (setpoint) 22
8.3 Characteristics of the alarm relay 23
8.4 Air volume measuring device 24
9 Protective features 25
10 Maintenance, service 25
11 Failure 26
11.1 Troubleshooting 29
12 Disposal 31
12.1 Preparing disassembly 31
12.2 Dismantling machine 31
12.3 Dispose of components 32
13 Address of producer 33
14 CE marking 34
14.1 Decleration of conformity 34
14.2 Declaration of incorporation 34
15 Note 36

4 BA063BB0419A1
1 Sicherheit
1 Safety
Folgende Symbole weisen Sie auf bestimmte
Gefährdungen hin oder geben Ihnen Hinweise
zum sicheren Betrieb.
The following symbols refer to dangers or give
advice for save operation.
Achtung! Gefahrenstelle! Sicherheitshi
n-
weis!
Eine gefährliche Situation steht unmittel-
bar bevor und führt, wenn die Maßnah-
men nicht befolgt werden, zu schweren
Verletzungen bis hin zum Tod. Befolgen
Sie unbedingt die Maßnahme.
Attention! Danger! Safety advice!
Indicates an imminently hazardous situa-
tion which, if not avoided, will result in
death or serious injury. Compliance with
the measures is mandatory.
Gefahr durch elektrischen Strom
oder hohe Spannung! Danger from electric current or high volt- age!
Quetschgefahr! Crush danger!
Lebensgefahr! Nicht unter schwebende
Last treten! Danger! Do not step under hanging load!
Vorsicht! Heiße Oberfläche! Caution! Hot surface!
Wichtige Hinweise, Informationen Important information
Rosenberg V
entilatoren sind nach dem
Stand der Technik zum Zeitpunkt der
Auslieferung hergestellt!
Umfangreiche Material-, Funktions- und
Qualitätsprüfungen sichern Ihnen einen
hohen Nutzen und lange Lebensdauer!
Trotzdem können von diesen Maschinen
Gefahren ausgehen, wenn sie von un-
ausgebildetem Personal unsachgemäß
oder nicht zum bestimmungsgemäßen
Gebrauch eingesetzt werden.
Unsachgemäße elektrische Installation
kann zu potenziellem Risiko von schwe-
ren oder lebensgefährlichen Verletzungen
führen.
Rosenberg
fans are produced in accor
d-
ance with the latest technical standards
and our quality assurance program which
includes material and function tests en-
suring that the final product is of a high
quality and durability. Never the less
these fans can be dangerous if they are
not used and installed correctly, accord-
ing to the instructions.
Improper electrical installation may result
in a potential risk of serious or fatal inju-
ry.
Lesen Sie vor Inbetriebnahme der Ventil
a-
toren diese Betriebsanleitung aufmerk-
sam durch!
Before i
n
stalling and op
erating this fan
please read these instructions carefully!
- Betreiben Sie den Ventilator ausschließ-
lich in eingebautem Zustand oder mit ord-
nungsgemäß montiertem Eingreifschutz
oder Schutzgitter (Passende, geprüfte
Schutzgitter sind als Zubehör lieferbar).
- Only use the fan after it has been secure-
ly mounted and fitted with protection
guards to suit the application (tested
guards can be supplied for all fans from
our program).
- Montage, elektrischer Anschluss, Wartung
und Instandsetzung nur durch ausgebilde-
tes Fachpersonal!
- Installation, electrical and mechanical
maintenance and service should only be
undertaken by qualified workers!

BA063BB0419A1 5
- Betreiben Sie den Ventilator nur bestim-
mungsgemäß in den angegebenen Leis-
tungsgrenzen (Typenschild) und mit
genehmigten Fördermedien!
- The fan must only be used according to
its design parameters, with regard to per-
formance (type plate) and mediums
passing through it!
- Sind Isolationsprüfungen im Rahmen der
Erstinbetriebnahme vorgesehen. Bitte be-
achten Sie hierzu den Abschnitt 6.5 Isola-
tionswiderstandsprüfung.
- Insulation tests are provided as part of the
initial start-up. Please refer to section 6.5
Insulation resistance test
Nehmen Sie keine Veränderungen, A
n
-
und Umbauten an dem Gerät ohne Ge-
nehmigung von Rosenberg Ventilatoren
GmbH vor.
Do not make any additions or modific
a-
tions to the equipment without approval
of Rosenberg Ventilatoren GmbH.
2 Gültigkeitsbereich
2 Scope
Der Gültigkeitsbereich der vorliegenden Be-
triebsanleitung umfasst die folgenden Ventila-
torbauarten:
- Radialventilatoren mit EC- Motor Direkt-
antrieb
GKHR / M / S / L / F ... -CI. ... . ...
- Axialventilatoren mit EC- Motor Direktan-
trieb
AK...G / GQ ... / GR ...
- Radialventilatoren im Gehäuse einseitig
saugend mit EC- Motor Direktantrieb
ERAG ... / EHAG ...
- Dachventilatoren mit EC- Motor Direktan-
trieb
DV ... G, DVW ... G
- Kanalventilatoren mit EC- Motor Direktan-
trieb
KHAG ...
- Abluftgeräte der Baureihe UNOBOX mit
EC-Motor Direktantrieb
UNO ... G
The scope of these operating instructions ex-
tends to the following fan designs:
- Radial fans with direct EC- Motor drive
GKHR / M / S / L / F... -CI. ... . ...
- Axial fans with direct EC-Motor drive
AK...G / GQ ... / GR ...
- Single inlet radial fans with direct EC-
Motor drive
ERAG ... / EHAG …
- Roof fans with direct EC- Motor drive
DV ... G, DVW ... G
- In line duct fans with direct EC- Motor
drive
KHAG ...
- Uno-Box with direct EC- Motor drive
UNO ... G
3 Allgemeine Beschreibung
3 Description
Rosenberg Ventilatoren wurden speziell für den
Einsatz in modernen Lüftungs- und Klimaanlagen
entwickelt und eignen sich zur Förderung von
wenig staubhaltiger Luft und leicht aggressiven
Gasen und Dämpfen.
Die Baugrößen entsprechen der Normzahlenrei-
he R20 nach DIN 323. Die Größenbezeichnung
entspricht dem Laufraddurchmesser.
Rosenberg fans are especially developed for use
in modern ventilation systems and air handling
units. They are suitable for the movement of air
and light aggressive gases and vapors.
The fan sizes correspond to the standard number
series R20 according to DIN 323. The fan size
designation corresponds to the impeller diame-
ter.
Bei Ventilatoren mit integrierter Kommutierungs-
elektronik erfolgt der Netzanschluss sowie die
Kontaktierung sämtlicher Steuer- und Signalein-
gänge direkt am Motor.
Die Schutzart der Elektronik und des Motors
nach DIN EN 60529 entspricht der Typenschild-
angabe.
Alle Ventilatoren werden vor der Auslieferung im
Werk statisch und dynamisch gewuchtet.
Fans with integrated power electronics, the con-
nection of the mains and the control leads are
directly at the motor.
The system of protection of electronics and the
motor corresponds according to DIN EN 60529 is
labelled on type plate.
All fans are statically and dynamically balanced
as a completed assembly in our factory.

6 BA063BB0419A1
3.1 Typenschild Beschreibung
3.1 Type plate description
Beispielhafte Darstellung: Exemplary illustration:
Artikel Nummer Item number
Technische Daten
Auftragsnummer
Produktionsjahr, Kalenderwoche (2019, KW11)
Schaltbild
Düsenbeiwert k10
ERP Daten
Typbezeichnung
Technical data
Order number
Year and calendar week of production (2019, KW11)
Wiring diagram
Calibration factor k10
ERP data
Type designation
3.2 Motorbaugrößen
3.2 Motor size
Der Motor Typ ist in der Ventialtor Typenbe-
zeichnung enthalten.
Zum Beispiel: GKHR 500-CIB.160.6IF IE
The motor type is in fan Type code included.
For example: GKHR 500-CIB.160.6IF IE
Motorbaugröße / motor size Motor Typ / Motor Type
3 G9 / V8
4 GD84
5 GD112
6 GD150
8 GD220
4 Bestimmungsmäßiger Betrieb
4 Proper Operation
Zur bestimmungsgemäßen Verwendung
gehört auch das Einhalten der in dieser
Betriebsanleitung beschriebenen Vorge-
hensweisen bei Montage und Installation,
Inbetriebnahme und Instandhaltung.
Wir weisen darauf hin, dass diese Be-
triebsanleitung nur gerätebezogen und
keinesfalls für die komplette Anlage gilt!
For proper
use
of the fan, follow all pr
o-
cedures described in this operating man-
ual for installation and mounting, Set into
operation and maintenance.
We refer that the existing operating in-
struction are valid only for the fan de-
scribed in this manual.
1
2
3
4
6
7
1
2
3
4
5
6
7
8
5
8

BA063BB0419A1 7
Die in dieser Betriebsanleitung beschriebenen
Ventilatoren eignen sich zur Förderung von:
- sauberer Luft
- wenig staub- und fetthaltiger Luft der
Bestimmungsgemäße Betrieb ist vom
Planer der Anlage zu prüfen (ggf. Vorfilter
verwenden)
- leicht aggressiven Gasen und Dämpfen
- Medien bis zur max. Luftdichte von 1,2
kg/m3
- Medien bis zur max. Feuchte von 95 %
(nicht betauend)
- Fördermitteltemperatur bei Konvektions-
kühlung von - 25°C bis zur Typenschild-
angabe
- bei Konvektionskühlung ist um das Elekt-
ronikgehäuse ein Abstand von min. 250
mm einzuhalten.
- Bei GKH… Ventilatoren wird konstrukti-
onsbedingt von einer Luftgeschwindigkeit
von größer 1 m/s an der Elektronik bei
voller Leistung ausgegangen.
Direct-driven fans can be used for ventilation of:
- clean air
- low rate of dirt or grease particle in the air
the Correct operation must be checked
by the planner of the system (if neces-
sary, use prefilter)
- slightly aggressive gases and vapors
- mediums up to an atmospheric density of
1,2 kg/m3
- mediums up to a max. humidity of 95%
(no condensing)
- airflow temperature at convection cooled
operation of -25 °C up to the temperature
displayed on the type plate
- at convection cooled operation 250 mm
minimum distance to electronic housing
must be maintained to any adjacent ob-
structions to ensure enough cooling
- For GKH... fans, at full load an air velocity
of more than 1 m/s at the electronics is
assumed due to the design.
Der Ventilator darf nicht in explosionsfä-
higer Atmosphäre betrieben werden Do not operate this fan in an explosive atmosphere.
Die in dieser Betriebsanleitung beschri
e-
benen Ventilatoren dürfen nicht in Kü-
chenabluftsystemen verwendet werden.
Ein Einsatz dieser Geräte ist nach
VDI 2052 ausgeschlossen.
The fans described in this manual may
not be used in kitchen exhaust systems.
The use of these devices is excluded ac-
cording to VDI 2052
Das Gerät kann bei Umgebungsbedi
n-
gungen, die nicht zur Kondenswasserbil-
dung führen, in beliebiger Einbaulage
montiert werden. Tritt Betauung auf, darf
das Gerät nur in der Einbaulage Welle
horizontal oder Rotor unten montiert
werden. Damit ist gewährleistet, dass
Kondenswasser kontrolliert entweichen
kann.
The unit may be mounted in any pos
i
tion
and in all those ambient conditions where
no condensation water is generated.
However, as soon as condensation can
occur, the fan may only be mounted in
“shaft horizontal” or “rotor down” posi-
tion. So it is safeguarded that any con-
densation water which may be generated
can actually drain off in a controlled way.
Gemäß Verordnung 1253/2014/EU mü
s-
sen Ventilatoren im Geltungsbereich
mindestens „3-Stufig + AUS“ betrieben
werden.
Verantwortlich für den konformen, mehrstufigen
Betrieb ist der Betreiber. Entsprechende
Schaltgeräte sind als Zubehör verfügbar.
According to the regulation 1253/2014/EU
the fans in the scope of application must
be operated at least „3-Stage + OFF“.
Responsible for the compliant, multi-stage opera-
tion is the operator. Appropriate switching device
are available as accessory.
Rosenberg EC
-
Ventilatoren sind für die
Betriebsart S1 – Dauerbetrieb konzipiert.
Es sind maximal fünf Ein- Ausschaltzyk-
len pro Stunde erlaubt. Bei der Betriebs-
art S1 wird davon ausgegangen, dass ein
Betrieb mit einer konstanten Belastung
ansteht und die Maschine den thermi-
schen Beharrungszustand erreichen
kann!
Rosenberg EC Fans are designed for S1
nonstop operation. A maximum of 5 ON-
OFF switches per hour is allowed. The
operation mode S1 is under the condition
of using the fan with constant load and
reaching the thermal persistence of the
machine.

8 BA063BB0419A1
5 Lagerung, Transport
5 Storage, Transport
- Lagern Sie den Ventilator in seiner Origi-
nalverpackung trocken und wetterge-
schützt.
- Decken Sie offene Paletten mit Planen ab
und schützen Sie die Ventilatoren vor
Schmutzeinwirkung (z.B. Späne, Steine,
Draht usw.). und unzulässig hoher Feuch-
tigkeit.
- Halten Sie Transport- und Lagertempera-
turen zwischen - 30 °C und + 80 °C ein.
- Schützen Sie das Gerät bis zur endgülti-
gen Montage vor Umwelteinflüssen und
Schmutz.
- Bei Lagerzeiträumen von über 1 Jahr prü-
fen Sie vor der Montage die Leichtgängig-
keit der Lager (Drehen mit der Hand).
Ebenso sind vor der Inbetriebnahme die
Spaltabstände von rotierenden Teilen zu
überprüfen (Montage).
- Das Gerät nur vorsichtig am Elektronik-
flansch oder am Gehäuse aus der Verpa-
ckung nehmen. Stöße sind unbedingt zu
vermeiden.
- Transportieren Sie den Ventilator mit den
geeigneten Lastaufnahmemitteln
(Gewicht: laut Ventilatortypenschild)
- Das Verwinden des Gehäuses oder ande-
re Beschädigungen sind zu vermeiden.
- Geeignete Montagehilfen wie z.B. vor-
schriftsmäßige Gerüste sind zu verwen-
den.
- Store the fan on a dry place and weather
protected in its original packing.
- Cover open palettes with a tarpaulin and
protect the fans against influence of dirt
(i.e. stones, splinters, wires, etc.).
- Please adhere the Transport- and Stor-
age temperatures between - 30 °C and +
80 °C.
- Protect the device from environmental
impacts and dirt until the final installation.
- With storage period of more than 1 year
please check the bearings by soft running
before mounting (turn by hand). The
gap distances of rotating parts must also
be checked before commissioning (as-
sembly).
- Take the fan carefully on the electronics
flange or housing from the packaging.
Collisions must be avoided
- Transport the fan with suitable loading
means
(weight as signed on the type plate).
- Avoid a distortion of casing or blades or
other damage.
- Use suitable assembling means as e.g.
scaffolds conforming to specifications.
Lebensgefahr! Nicht unter schwebende
Last treten! Danger! Do not step under hanging load!
6 Montage und Installation
6 Installation and mounting
Montage und Elektroarbeiten n
ur durch
ausgebildetes und eingewiesenes Fach-
personal und nach den jeweils zutreffen-
den Vorschriften!
Installation and electric work only by
skilled and experienced workers and in
accordance to applying regulations!
Der ausgepackte Ventilator ist auf Transport-
schäden zu überprüfen. Beschädigte Ventilatoren
dürfen nicht montiert werden!
Die Ansaug- und Ausblasöffnungen sind bei Be-
darf gegen das Hineinfallen oder Einsaugen von
Fremdkörpern durch ein Schutzgitter nach
EN 13857 zu sichern.
The unpacked fan must be checked for transport
damages. Damaged fans must not be installed!
Prevent falling objects and foreign matter from
entering inlet and outlet opening of the fan. The
protection guards must be certified to EN 13857.
- Ventilatoren nicht verspannen!
- Verformungen und Verlagerungen dürfen
nicht zum Anschlagen oder Schleifen be-
wegter Teile führen
- Do not install the fan braced
- Deformations and displacements should
not result in knocking or grinding of the
moving parts.

BA063BB0419A1 9
- Auf ausreichend Platz im Ansaug- und
Ausblasbereich sollte bezüglich der Effizi-
enz geachtet werden. (siehe z.B. Kapitel
6.1)
- Vor erster Inbetriebnahme sind die Spalt-
abstände von rotierenden Teilen zu über-
prüfen. Gegebenenfalls Einströmdüse
ausrichten.
- Verwenden Sie nur Leitungen, die den
vorgeschriebenen Installationsvorschriften
hinsichtlich Spannung, Strom, Isolations-
material, Belastbarkeit etc. entsprechen.
- Verlegen Sie Leitungen so, dass sie nicht
durch rotierende Teile berührt werden
können.
- Keine Gewalt (hebeln, biegen) anwenden.
- Enough space in the intake and outlet ar-
ea should be taken with regard to the effi-
ciency. (see for example section 6.1)
- Before first start the gap distances of ro-
tating parts should be checked. Center in-
let cone if necessary.
- Use only cables that meet the specified
installation requirements for voltage, cur-
rent, insulation material, load etc.
- The cable should be positioned that they
cannot touch any rotating parts.
- Do not apply force (levering, bending).
- Es müssen alle Befestigungspunkte mit
geeigneten Befestigungsmitteln genutzt
werden.
- Bei Außenaufstellung ist entsprechendes
Zubehör als Wetterschutz zu verwenden.
- Fasten at all fastening spots with suitable
means of mounting.
- For outdoor installation, related accesso-
ries to be used for weather protection.
Bei der Montage der Ventilatoren ist auf
ausreichend Platz für Service- und War-
tungsarbeiten zu achten. Bei Ventilatoren
mit den Schaltbildern 01.452 muss der
Klemmkasten auch im eingebauten Zu-
stand des Ventilators in einer Anlage zu-
gänglich sein.
Kann das aus technischen Gründen nicht
gewährleistet werden, sind die Steuerlei-
tungen allpolig an einen zugänglichen
Klemmkasten zu führen.
When mounting the fan,
eno
ugh
space
for service and maintenance work, is re-
quired. For fans with the wiring diagram
01.452 the terminal box must be accessi-
ble even after installation of the fan in a
plant. If this is not possible, for technical
reasons, it is to ensure that all poles of
the control lines will lead to an accessible
junction box.

10 BA063BB0419A1
6.1 Einbauempfehlung
6.1 Installation recommendation
6.1.1 für GKH… in ein Gehäuse oder Kastenklimagerät
6.1.1 for GKH… in housing or Air Handling Units
Beim Einbau eines GKH… in ein Gehäuse, sollte
das Einbauverhältnis A/D >1,6 eingehalten wer-
den.
Das folgende Diagramm zeigt die Einbauverluste
bei empfohlenem und zu kleinem Einbauverhält-
nis.
When installing a GKH ... in housing the installa-
tion ratio A / D> 1.6 should be observed.
The following diagram shows the mounting loss-
es at recommended and a small installation ratio.
Saugseitig und druckseitig sollte ein Mindestab-
stand von 0,5xD zu angrenzenden Bauteilen
eingehalten werden. Damit können Einbauverlus-
te vernachlässigt werden.
On the intake and exhaust side a minimum dis-
tance of 0,5xD to adjoining parts has to be kept.
Losses on the pressure side may be disregard-
ed.
6.1.2 für AKFG/AKSG… Axialventilatoren
6.1.2 for AKFG/AKSG…axial fans

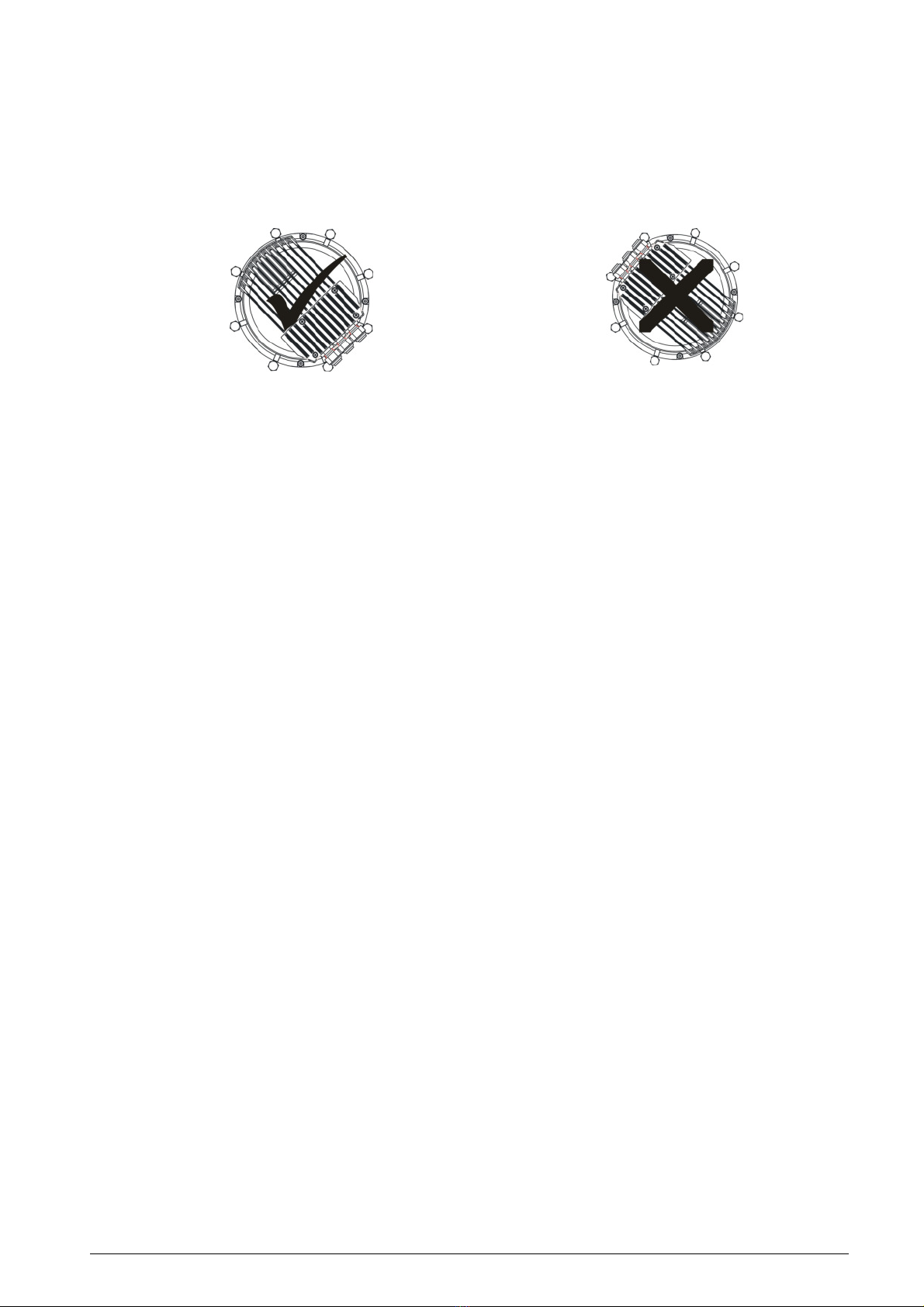

Beim Einbau von Axialventilatoren in Einströmdü-
sen sollte darauf geachtet werden, dass die Düse
den Axialflügel komplett bedeckt und die Flügel
zentrisch in der Einströmdüse montiert sind, ver-
gleiche Zeichnung. Andere Einbauarten, bspw.
Kurzdüsen, sollten immer von Rosenberg freige-
geben werden. Ansaug- und Ausblasseitig sollte
auch auf eine möglichst freie und/oder homogene
Luftführung geachtet werden, anderenfalls kann
dies zu einer Fehlfunktion des Ventilators führen
(Vibration, Luftleistung…).“
When mounting an axial fan into the nozzle plate,
be sure that the inlet cone is covering the com-
plete side of the wing and that the wings where
mounted centric, refer to drawing. Other installa-
tions, e.g. shorter cones, should always be ap-
proved by Rosenberg. Care should be taken with
the inlet and the outlet, be sure that the airflow is
as free and homogeneously. Otherwise this could
lead to malfunctions of the fans (Vibration, Air
Flow…)
1) ohne Gehäuse / without housing
2) A/D=1,6
3) A/D=1,2

BA063BB0419A1 11
6.2 Netzanschluss
6.2 Mains supply
Schaltbild /
wiring diagram
Maximaler Anschlussquerschnitt /
maximum contact diameter
01.452 4 mm² / AWG 12
Der Schutzleiteranschluss muss zwin-
gend angeschlossen und auf Erdpotential
geführt werden. Der Schutzleiteran-
schluss muss mindestens den gleichen
Querschnitt als die Netzzuleitung aufwei-
sen!
Die Schutzleiterlitze ist im Bereich der
Anschluss Stecker ca. 20mm länger aus-
zuführen als die Anschlusslitzen für
L1/L2/L3 für die Spannungsversorgung.
It is mandatory to connect the ground
wire connection with the ground po-
tential. The ground wire connection must
have at least the same cross section as
the power supply!
The protective conductor strand must be
approx. 20 mm longer in the area of the
plug connection than the connection
strands for L1/L2/L3 for the power sup-
ply.
Die Netzan
schlusskabel müssen für den
Temperaturbereich des Ventilators ge-
eignet sein. Für Anwendungen bis 60°C
Umgebungstemperaturen sollten An-
schlusskabel mit mindestens 80°C Zulas-
sung verwendet werden!
The mains connection cables must be
suitable for the temperature range of the
fan. For applications up to 60°C ambient
temperatures, connection cables with at
least 80°C approval should be used!
- Die Ventilatoren dürfen nur in symmetri-
schen (zulässige Asymmetrie kleiner 2%)
und im Sternpunkt geerdeten Netzen be-
trieben werden. z.B. TN-S, TN-C, TN-C-S,
TN
- Der Ventilator ist auch für die Verwen-
dung in IT- Netzen zugelassen. Zulässige
Asymmetrie der Versorgungsspannung
kleiner 2%. Hierzu muss die IT-Netz
Schraube entfernt werden. Durch diese
Maßnahme werden EMV Eigenschaften
des Ventilators außer Kraft gesetzt.
- Einsatz der Ventilatoren nur an Netzen
bei dem der THD Anteil kleiner 10 % ist.
THD = Total Harmonic Distortion. Dabei
gilt dieser Wert zwischen den Netzphasen
(L1-L2; L1-L3; L2-L3) und den Netzpha-
sen gegen PE (L1-PE; L2-PE; L3-PE)
- Netzanschluss nach technischen An-
schlussbedingungen und den einschlägi-
gen Vorschriften.
- Potentialausgleichsystem ordnungsge-
mäß an alle leitfähigen Teile anschließen.
- Versorgungsspannungstoleranzen müs-
sen gemäß Typenschild eingehalten wer-
den. Zu hohe Spannungen können zur
Zerstörung des Motors führen.
- Die Typenschildangaben sind zu beach-
ten (Spannung / Frequenz / Temperatur-
bereich / Schaltbild)
- The fans must be operated in a neutral
point earthed networks (Transformer in Y-
connection) The fan must supply by
symmetrical (permissible asymmetry less
than 2%) sinusoidal earthing system (TN-
S, TN-C, TN-C-S, TN)
- The fan is also approved for use in IT
networks. Permissible asymmetry of the
supply voltage - less than 2%. For this the
IT-network screw must be removed. This
measure overrides the EMC characteris-
tics of the fan.
- The fans can only be used on mains sup-
ply in which the THD proportion is less
than 10%. THD = Total Harmonic Distor-
tion. This value is valid between the main
phases (L1-L2; L1-L3; L2-L3) and the
phases to PE (L1-PE; L2-PE; L3-PE)
- Mains supply must be in accordance with
technical connection regulations and local
ordinances and national electric codes.
- Properly connect the potential equaliza-
tion system to all conductive parts
- Input voltage tolerances must be met ac-
cording type plate. Excessive stress can
lead to the destruction of the motor.
- Pay attention to the type plate information
(voltage / frequency / temperature range /
wiring diagram)
- Kabel ordnungsgemäß in Elektronikge-
häuse einführen (evtl. „Wassersack“) und
Druckmutter anziehen bis Dichteinsatz ei-
- Insert cable properly in the electronics
housing (possibly "water bag"). Tighten
the pressure nut until the sealing insert

12 BA063BB0419A1
nen leicht über die Druckmutter vorste-
henden Wulst bildet. Maximaldreh-
momente: M20 = 5,5 Nm, M16 = 3,5 Nm
- Das Eindringen von Wasser durch die
Kabelverschraubung ist zu verhindern!
Aus diesem Grund sind die Kabelver-
schraubungen immer nach unten anzu-
ordnen.
forms a bead that protrudes slightly over
the pressure nut. Maximum torques:
M20 = 5,5 Nm, M16 3,5 Nm
- You must prevent the ingress of water
through the cable gland! For this reason,
the cable glands are to arrange always
downwards.
Kabelverlegung bei stehend eingebauten
Ventilatoren
Cable installation in standing built-in fans
- Der Klemmbereich der M20 Kabelver-
schraubung beträgt 8-13 mm. Die beiden
M16 Kabelverschraubungen haben einen
Klemmbereich von 5,7-10 mm.
- The clamping range of the M20 cable
gland is 8-13 mm. The two M16 cable
glands have a clamping range of 5.7-10
mm.
- Bei der Montage des Deckels für den Lei-
tungsanschluss ist darauf zu achten, dass
keine Kleinteile wie z.B. Abisoliermaterial,
Rückstände von der Montage zwischen
Deckel und Gehäuse eingeklemmt wer-
den. Schrauben mit 2 Nm anziehen.
- Der Berührstrom nach IEC 60990, Bild 4
beträgt <3,5mA.
- Bei unsymmetrischen Netzen oder dem
Ausfall einer Phase kann der Ableitstrom
auf ein Vielfaches des Nennwertes an-
steigen
- When assembling the cover for the cable
connection, make sure that no small parts
such as stripping material or residues
from the assembly are trapped between
the cover and housing. Tighten screws
with 2 Nm.
- The leakage current according IEC
60990, picture 4 is <3,5mA.
- In unbalanced networks or if one phase
fails, the leakage current can rise to a
multiple of the nominal value.
Harmonische Verzerrung
Die dreiphasigen EC-Motoren erfüllen IEC
61000-3-12, wenn die Kurzschlussleistung Ssc
größer als oder gleich dem Vorgabewert an der
Schnittstelle zwischen der Stromversorgung des
Benutzers und dem öffentlichen Netz ist. Es liegt
in der Verantwortung des Installateurs oder des
Benutzers des Geräts, nötigenfalls in Rückspra-
che mit dem Versorgungsnetzbetreiber dafür zu
sorgen, dass das Gerät nur an eine Stromversor-
gung mit einer Kurzschlussleistung Ssc größer
oder gleich dem Vorgabewert angeschlossen
wird. Die dreiphasigen Varianten erfüllen IEC
61000-3-12 Tabelle 5.
Kurzschlussleistung der Stromversorgung:
Vergewissern Sie sich, dass die Kurzschlussleis-
tung Ssc der Stromversorgung größer als oder
gleich ist wie:
Ssc = √3 × Rsce × UNetz × IGerät
an der Schnittstelle zwischen der Stromversor-
gung des Benutzers und dem öffentlichen Netz
(Rsce).
Harmonic distortion
The 3-phase EC- motors variants comply with
IEC 61000-3-12 provided that the short-circuit
power Ssc is greater than or equal to that speci-
fied at the interface point between the user’s
supply and the public system. It is the responsi-
bility of the installer or user of the equipment to
ensure, by consulting with distribution network
operator if necessary, that the equipment is con-
nected only to a supply with a short-circuit power
Ssc greater or equal to as specified. The 3-phase
EC- motors variants complies with IEC 61000-3-
12 Table 5 for asynchronous motors and PM
motors with sinusoidal back-EMF.”
Supply short circuit power:
Ensure that the short circuit power of the supply
Ssc is greater than or equal to:
Ssc = √3 × Rsce × Umains × Iequipment
at the interface point between the user’s supply
and the public system (Rsce).
Die Netzspannung muss den Qualitätsmerkma-
len der EN 50160 und den definierten Norm-
spannungen der IEC 60038 entsprechen!
The mains voltage must comply with the quality
characteristics of EN 50160 and the defined
standard voltages of IEC 60038!

BA063BB0419A1 13
6.2.1 Netzanschluss Absicherung
6.2.1 Mains fuse protection
Der Anschluss an das Niederspannung
s-
netz hat gemäß EN 60204-1 zu erfolgen.
The connection to the low
-
voltage system
must take place in accordance with EN
60204-1.
Bei der Installation müssen die Spezifikationen in
Bezug auf Kabel Typ und Querschnitt den lokal
geltenden Normen entsprechen.
Die Zuordnung von Zuleitungsquerschnitt und
zugehöriger Absicherungen dient dem Leitungs-
schutz nicht dem Geräteschutz.
Installation must comply with specifications re-
garding wire types and cross section of the local
NEC.
The assignment in the table of the cable cross-
section and the used fuses are only for cable
protection, no device protection.
Schmelzsicherung /
fuse
Leitungsschutzschalter /
automatic fuse
Leitungsquerschnitt /
cable cross section
VDE UL VDE mm² AWG
10A J10A C10A 1,5mm² 16
16A J15A C16A 1,5mm² 16
20A J20A C20A 2,5mm² 14
25A J25A C25A 4,0mm² 12
Zusätzliche Informationen nach UL-Norm:
Additional information according UL standard:
Geeignet für den Einsatz in einer Schaltung, die
in der Lage ist, nicht mehr als 5000 Ampere
symmetrisch zu liefern, maximal 480 Volt.
Der integrierte Festkurzschlussschutz bietet kei-
nen Schutz für den Abzweigkreis. Der Schutz des
Abzweigkreises muss in Übereinstimmung mit
den nationalen elektrischen Vorschriften und den
zusätzlichen örtlichen Vorschriften erfolgen.
Suitable for use on a circuit capable of delivering
not more than 5000rms symmetrical amperes,
480Volts maximum.
Integral solid state short circuit protection does
not provide branch circuit protection. Branch
circuit protection must be provide in accordance
with the national electrical code and any addi-
tional local codes.
6.2.2 Verwendung von Motorschutzschaltern
6.2.2 Using motor protection switches
Die Verwendung von Motorschutzschal-
tern im Netzspannungsstromkreis des
EC- Ventilators ist nicht zulässig. Zur
Gewährleistung des Leitungsschutzes
sind die im Abschnitt 6.2.1 angegebenen
Sicherungen zu Verwenden.
The use of motor protection switches in
the mains supply circuit of the EC fan is
not permitted. To ensure the mains line
protection, see section 6.2.1 for the use
of the right fuses.

14 BA063BB0419A1
6.2.3 Zusätzlicher Schutz durch FI- Schutzschalter
6.2.3 Additional protection with an earth leakage circuit breaker
Sollte, bedingt durch Netzform oder Forderung
des EVU, die Schutzmaßnahme Fehlerstrom-
Schutzschalter zur Anwendung kommen, müssen
Fehlerstrom-Schutzschalter verwendet werden:
- die gemäß DIN VDE 0664 auch bei pul-
sierenden Gleichfehlerströmen und bei
glatten Gleichfehlerströmen (allstromsen-
sitive Ausführung) auslösen
- die bei Netzeinschaltung den Ladestro-
mimpuls gegen Erde berücksichtigen
- die für den Ableitstrom des Motors geeig-
net sind
Treten impulsartige Fehlerströme infolge von
transienten (kurzzeitigen) Netzüberspannungen
und ungleichmäßiger Phasenbelastung bei Ein-
schaltvorgängen auf, so sind FI-Schutzschalter in
kurzzeitverzögerter Ausführung (VSK) zu emp-
fehlen.
Die Schalter müssen mit den beiden gezeigten
Symbolen gekennzeichnet sein:
If the motor is connected to an electric installa-
tion where an earth leakage circuit breaker is
used as additional protection, this circuit breaker
must be of the type:
- Which is suitable for handling leakage
currents and cutting-in with short pulse-
shaped leakage.
- Which trips out when alternating fault cur-
rents and fault currents with DC content,
i.e. pulsating DC and smooth DC fault
currents, occur.
For these motors an earth leakage circuit breaker
type B must be used.
The circuit breaker must be marked with the fol-
lowing symbols:
Bei der Wahl des FI
-
Schutzschalters ist
auf den gesamten Ableitstrom aller
elektrischen Ausrüstung der Anlage zu
achten.
When an earth leakage circuit breaker is
selected, the total leakage current of all
the electrical equipment in the installa-
tion must be taken into account.
6.3 Steuerleitung
6.3 Control signal
Schaltbild /
wiring diagram
Maximaler Anschlussquerschnitt /
maximum contact diameter
01.452 1,5mm² / AWG 16
Kabeldimensionierung:
Verschraubung M16
Kabeldurchmesser 5,7 - 10 mm
Drahtdurchmesser 0,5 mm² - 1,5 mm²
Cable dimensioning:
Screw connection M16
Cable diameter 5.7 - 10 mm
wire diameter 0,5 mm² - 1,5 mm²
Es muss auf genügend Abstand zwischen Netz-
kabel und Steuerkabel geachtet werden
(>> 10 cm).
Die max. Länge des Steuerkabels darf 30m nicht
überschreiten. Über 20m müssen geschirmte
Kabel in Verwendung kommen. Zur EMV gerech-
ten Installation muss an der Signalquelle einseitig
aufgelegt werden (z.B. am Schutzleiter des Venti-
lators).
Care must be taken to keep enough distance
between the main cable and control cable
(>> 10 cm).
The maximum length of the control cable must
not exceed 30m. Over 20m shielded cables must
come into use. For EMC compliant installation
must be connected at one end on the signal
source (for example the protective conductor of
the fan).

BA063BB0419A1 15
6.3.1 Besondere Hinweise für Dachventilatoren und UNO- Boxen
6.3.1 Special notes for roof fans and UNO- Box
Der Anschluss der Steuerleitungen erfolgt direkt
an der integrierten Elektronik. Die Angaben auf
dem jeweiligen Anschlussbild sind zu beachten.
Z.B. 01.452
The connection of the control cables is made
directly to the integrated. The information on the
respective connection diagram must be ob-
served. For example, 01.452
Dachventilatoren
Bei Dachventilatoren befindet sich der Anschluss
der Steuerleitungen unter dem Vertikalblech bzw.
der Regenschutzhaube. Der Zugang erfolgt
durch Demontage des Vertikalblechs bzw. Re-
genschutzhaube (vier Muttern). Erfolgt der An-
schluss der Steuerkabel nicht direkt in der inte-
grierten Elektronik, dann ist auf der Motortrage-
platte ein zusätzlicher Klemmkasten für den An-
schluss der Steuerleitungen montiert.
Roof Fan
For roof fans, the connection of the control signal
is under the vertical plate and the rain hood. Ac-
cessed through dismantling of vertical plate or
rain-guard (four nuts). The connection of the
control signal is not directly in the integrated
electronics, and then there is an additional termi-
nal box fitted for connecting the control signal.
UNO- Boxen
Bei UNO- Boxen befindet sich der Anschluss der
Steuerleitungen direkt auf der Motortrageplatte.
Der Zugang erfolgt durch Demontage eines Sei-
tenblechs. Erfolgt der Anschluss der Steuerkabel
nicht direkt in der integrierten Elektronik, dann ist
auf der Motortrageplatte ein zusätzlicher Klemm-
kasten für den Anschluss der Steuerleitungen
montiert.
UNO- Box
For UNO Box the connection of the control signal
is directly on the motor support plate. Accessed
through disassembly of the side plate. The con-
nection of the control signal is not directly in the
integrated electronics, and then there is an addi-
tional terminal box fitted for connecting the con-
trol signal.
6.4 Störmelderelais:
6.4 Fault relay:
Das Störmelderelais ist für eine maximale
Spannung von 24V AC oder 30V DC bei
einem maximalen Strom von 1A ausgelegt.
Durch diesen Sachverhalt (Steuerspan-
nung <50V) kann auf die allpolige
Netztrenneinrichtung nach EN 60204-1 für
die Anschlussleitung des Störmelderelais
verzichtet werden.
Es ist vom Betreiber der Anlage zu ge-
währleisten, dass nach dem freischalten
der Anlage / Ventilator keine Steuerspan-
nungen >50V an der Elektronik messbar
sind.
The fault relay is designed for a maximum
voltage of 24V AC or 30V DC with a max-
imum current of 1A.
Due to this fact (control voltage <50V), the
all-pole mains isolating device according to
EN 60204-1 for the connection cable of the
fault relay can be dispensed with.
The operator of the system must ensure
that no control voltages >50V can be
measured on the electronics after the sys-
tem / fan has been disconnected from the
mains.

16 BA063BB0419A1
6.5 Hochspannungsprüfung / Isolationswiderstandsprüfung
6.5 High potential test / Insulation resistance test
Im Rahmen der Serienprüfung der Elektronik
werden diese werkseitig hochspannungsgeprüft.
Wird im Rahmen einer Systemprüfung die Mes-
sung notwendig, so kann dies unter folgenden
Bedingungen durchgeführt werden:
As part of the series testing of the electronics
they are high potential tested.
If the measurement of the insulation resistance is
necessary as part of a system testing, this can
be carried out under the following conditions:
Eine Isolationsprüfung darf aus-
schließlich für den Netzanschluss
durchgeführt werden
Eine Isolationsprüfung der Steuer-
klemmen des EC- Ventilators ist
nicht zulässig.
Zur Vermeidung unzulässig hoher
Spannungen müssen alle Verbin-
dungsleitungen (Netz- und Steuer-
leitungen) am EC- Controller ab-
geklemmt werden.
Die Isolationsprüfung darf nur mit
einem Prüfgerät nach EN 60204-1
und mit einer DC Spannung von
500VDC durchgeführt werden. Bei
dieser Prüfung sind die Netzklem-
men bei 3- Phasengeräten zwin-
gend zu brücken!
An insulation test may be performed
only for the mains connection
An insulation test of the control ter-
minals of the EC fan is not permitted.
To avoid unacceptably high voltages
all connection cables (power and
control cables) must be disconnected
at the EC controller.
The insulation test shall be carried
out using a test according to EN
60204-1 and with a DC voltage of
500VDC. In this test, the mains termi-
nals in 3-phase devices are obligatory
to be bridged!
Beachten Sie bitte bei allen Arbeiten am
Ventilator die im Kapitel 10 Instandhal-
tung, Wartung angegebenen Vorschriften
Please note when working on the fan the
specified requirements in section 10
Maintenance, service
6.6 Maximale Aufstellhöhe über Meeresspiegelniveau
6.6 Maximum altitude above sea level
Unter Berücksichtigung von Kapitel 6.2, ist eine
Aufstellhöhe bis 2000m über Meeresspiegelni-
veau zulässig.
In consideration of section 6.2, an altitude up to
2000m above sea level is permissible.

BA063BB0419A1 17
7 Schaltbild 01.452 für Motor GD 150 (3 ~)
7 Wiring diagram 01.452 for motor GD 150 (3 ~)
Nr./
No.
Klemme /
terminal
Typ / type
3 ~ 200-480 V ± 10% (Typenschild / Type plate)
50 / 60 Hz ± 5%
Typ / type
280 – 680 VDC ± 10%
Auf Anfrage / on request
Schutzleiter PE
protective earth PE
Schutzleiter PE
protective earth PE
Mains
L1 3~Netz / Mains DC Netz+ / DC Mains+
L2 Netz / Mains
L3 Netz / Mains DC Netz- / DC Mains-
Für I/O- und Modbus-Kommunikation sind keine geschirmten Kabel erforderlich.
1
Alarm
NO
Fehlermelderelais
alarm relay
Schließer bei Fehler
make for failure
max. 24V AC/1A bzw. 30V DC/1A bei ohmscher Last
max. 24V AC/1A or 30V DC/1A at ohmic load
2 COM COMMON
COMMON
3 NC Öffner bei Fehler
brake for failure
4
+24V * Spannungsausgang
power supply
± 4% / max. 100mA / dauerkurzschlussfest
± 4% / max. 100mA / permanent short circuit proof
5
DIN Digital IN (Freigabe)
Digital IN (Enable) Start / Stopp wird durch +24V aktiviert
start / stop is activated with +24V
6 +10V * Spannungsausgang
power supply
max. 6mA / dauerkurzschlussfest
max. 6mA / permanent short circuit proof
7
0-10V (PWM) Sollwertvorgabe
rated value
0-10VDC; Zulässiges Eingangssignal max. 11V; Eingangswiderstand 65kΩ
PWM-Frequenz≥500 Hz/PWM-Amplitude=10V
0-10VDC; Permissible input signal max.11V; input resistance 65kΩ
PWM-frequency ≥500 Hz / PWM-amplitude = 10V
8 GND GND |UGND-PE|< 20V
9 A Rx+/Tx+ MODBUS RTU (RS485) Schnittstelle (ECParam kompatibel))
|URSA-RSB |< 12V; |URSA-PE|< 6V; |URSB-PE|< 6V
10 B Rx-/Tx-
11 GND GND |UGND-PE|< 20V
12 A Rx+/Tx+
13 B Rx-/Tx-
* parallele Verschaltung von max. 9 Ventilatoren
Falschanschluss kann zur Zerstörung der
Elektronik führen!
* parallel connection of max. 9 fans
False connection may lead to the de-
struction of electronics!

18 BA063BB0419A1
8 Inbetriebnahme
8 Set into operation
Zum Öffnen des Kunststoffdeckels für den Lei-
tungsanschluss der Elektronik die vier Torx 20
Schrauben im Kunststoffdeckel lösen.
Den losen Kunststoffdeckel vorsichtig entfernen.
To open the plastic cover for connecting the elec-
tronics, loosen the four Torx 20 screws in the
plastic cover.
Carefully remove the loose plastic cover.
Beim abisolieren der Anschlussdrähte dürfen
keine leitfähigen Litzenreste in den Anschlussbe-
reich der Netz- und Steuerklemmen gelangen.
Das Konfektionieren der Litzen ist außerhalb des
Anschlussbereichs der Elektronik durchzuführen.
When stripping the connection wires, no conduc-
tive strand residues may get into the connection
area of the mains and control terminals. The
strands must be assembled outside the connec-
tion area of the electronics.
- Die Montageklemmen sind federbelastet,
und der abisolierte Leiter ist durch vor-
sichtiges Pressen des Leiters ohne Ge-
brauch von Werkzeugen leicht in die
Klemmen hinein zu drücken. Alternativ
lässt sich die Klemmenfeder durch leich-
ten Druck mit einem Schraubendreher
oder ähnlichem Werkzeug lösen.
- Massive oder Mehrleiterkabel können an-
gewandt werden.
- Die Länge der Abisolierung oder Aderen-
dhülse ist zu beachten:
Netzklemme: 15mm
Steuerklemme: 10 mm
- Zur Demontage von Leitungen durch
leichten Druck mit einem Schraubendre-
her oder ähnlichem Werkzeug vorsichtig
die Klemmenfeder lösen.
- The connection terminals are spring load-
ed and the stripped wire can be easily in-
serted into the terminal by carefully push-
ing the wire into the terminal without using
tools. Alternatively, the terminal spring
can be loosened by pressing it lightly with
a screwdriver or similar implement.
- Solid and multi-core cables can be used.
- The length of stripping or ferrule must be
observed:
Mains terminal: 15mm
Control terminal: 10
- Wires can be removed by carefully loos-
ening the terminal spring by pressing
lightly with a screwdriver or similar imple-
ment.
Übersicht des Klemmraums: Overview of the junction box:

BA063BB0419A1 19
1 Netzanschluss mains connection
2 Anschluss für Steuersignale Connection for control signals
3 Status LED Status LED
4 IT- Netz Schraube (max. 0,8Nm)
Bitte beachten Sie die Hinweise unter Abschnitt
6.2 Netzanschluss
IT- net screw (max. 0,8Nm)
Please observe the notes in section 6.2 Mains
supply
5 Zusätzlicher Schutzleiteranschluss Additional protective conductor connection
6 Anschluss für Funktionserdung Connection for functional earthing
Vor Erstinbetriebnahme prüfen:
- Einbau und elektrische Installation fach-
gerecht abgeschlossen. Kapitel 6.2.
- Sicherheitseinrichtungen montiert
Berührungsschutz
- Montagerückstände und Fremdkörper aus
Ventilatorraum entfernt.
- Durchgehende Schutzleiterverbindung ist
vorhanden
- Ventilator darf nicht an feststehenden Ge-
häuseteilen schleifen
- Kabeleinführung und Gehäuse dicht.
- Stimmen Anschlussdaten mit Daten auf
Motortypenschild überein.
Prior to first commissioning check:
- Installation and electrical installation
properly completed section 6.2.
- Safety devices fitted
protective guards
- Assembly residue and foreign particles
removed from fan area
- Continuous protective conductor connec-
tion present
- Fan must not rub on fixed housing com-
ponents
- Cable entry and housing sealed tight
- Connection data correspond to data on
type plate
Lange Haare, herunterhängende Kle
i-
dungsstücke und Schmuck können sich
verfangen und in das Gerät gezogen wer-
den. Sie können sich verletzen.
Tragen Sie keine losen oder herun-
terhängenden Kleidungsstücke
oder Schmuck bei Arbeiten an sich
drehenden Teilen.
Schützen Sie lange Haare mit einer
Haube.
Long hair, loose items of clothing and
jewellery could become entangled and
pulled into the device. You could be in-
jured.
Do not wear any loose clothing or
jewellery while working on rotating
parts.
Protect long hair by wearing a cap.
1
3
4
2 65

20 BA063BB0419A1
Inbetriebnahme:
- Bei Schaltbild 01.452 Motor durch schal-
ten der Freigabe in Betrieb nehmen.
Durch langsames erhöhen der Sollwert-
vorgabe, Rundlauf und Steuerverhalten
überprüfen.
Der Ventilator muss bei jeder Drehzahl
rund und ruckelfrei laufen.
Putting into operation:
- At wiring diagram 01.452 the motor start
through switch the enabling signal.
Proof by slow increase of the set point
value the cyclic running and speed set-
ting.
The fan must run freely and smoothly
at any speed.
Der Anlauf des Ventilators erfolgt mit
leichten Vor- und Rückwärtsbewegungen.
Bei Erreichen der Minimaldrehzahl wird
auf eine kontinuierliche Kommutierung
(FOC - Field Oriented Control) umge-
schaltet.
The start of the fan is done with slight
forward and backward movements. When
reaching the minimum speed, a continu-
ous commutation (FOC - Field Oriented
Control) is switched on.
Achtung, nach der Inbetriebnahme des
Motors kann das Elektronikgehäuse eine
hohe Temperatur annehmen.
Attention, after set into operation the
housing of the electronics can be hot.
Die Elektronik ist mit einer zweifarbigen LED (im
Klemmraum) zur Anzeige der unterschiedlichen
Betriebszustände ausgestattet. Durch den trans-
parenten Klemmraumdeckel ist die LED auch im
Montierten Zustand der Abdeckung zu erkennen!
The electronics is equipped with a two-color LED
(in the terminal box) to indicate the different op-
erating states. Due to the transparent terminal
box cover, the LED can also be seen when the
cover is mounted!
Grün leuchtend:
Netzspannung angeschlossen, kein Alarm.
Grün blinkend:
Aktive Bus Kommunikation, kein Alarm.
Rot blinkend:
Nicht-kritischer Alarm eingeschränkte Funktion
siehe Kapitel 11
Rot leuchtend:
Kritischer Alarm keine Funktion
siehe Kapitel 11
Green constant on:
Mains voltage is connected, no alarm.
Green flashing:
Active Bus communication, no alarm
Red flashing:
Non-critical alarm is active limited function
see section 11
Red constant on:
Critical alarm is active no function
see section 11
