SATA SATAjet 3000 B RP User manual

SATAjet 3000 B
Betriebsanleitung | Упътванезаработа | 省漆高效数字喷枪 使用说明书
Návod k použití | Betjeningsvejledning | Kasutusjuhend | Operating
Instructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi |
Οδηγίεςλειτουργίας | Üzemeltetésiutasítás|Istruzioned'uso | Naudo-
jimoinstrukcija|Lietošanasinstrukcija|Gebruikershandleiding | Bruks-
veiledning | Instrukcjaobsługi|Instruçõesdefuncionamento | Manualde
utilizare|Руководство по эксплуатации | Bruksanvisning|Navodiloza
obratovanje | Návodnapoužitie | Kullanımtalimatı|OperatingInstructions

Index
[A | DE] Betriebsanleitung | deutsch .......................................................5
[BG] Упътване за работа | български ................................................ 23
[CN] 省漆高效数字喷枪 使用说明书 | 中文 ........................................... 43
[CZ] Návod k použití | čeština ...............................................................59
[DK] Betjeningsvejledning | dansk ........................................................79
[EE] Kasutusjuhend | eesti ...................................................................97
[EN] Operating Instructions | english ..................................................115
[ES] Instrucciones de servicio | español .............................................135
[FI] Käyttöohje | suomi ........................................................................155
[FR | BL | L] Mode d'emploi | français ................................................. 173
[GR] Οδηγίες λειτουργίας | greek ........................................................193
[HU] Üzemeltetési utasítás | magyar ..................................................215
[IT] Istruzione d'uso | italiano .............................................................. 235
[LT] Naudojimo instrukcija | lietuviškai ................................................255
[LV] Lietošanas instrukcija | latviski ....................................................275
[NL] Gebruikershandleiding | nederlandse .........................................293
[NO] Bruksveiledning | norsk ..............................................................313
[PL] Instrukcja obsługi | polski ............................................................331
[PT] Instruções de funcionamento | portugues ...................................351
[RO] Manual de utilizare | românesc ..................................................371
[RUS] Руководство по эксплуатации | порусский ...........................391
[S] Bruksanvisning | svensk ................................................................413
[SI] Navodilo za obratovanje | slovenski .............................................431
[SK] Návod na použitie | slovenčina ...................................................449
[TR] Kullanım talimatı | türkçe ............................................................469
[US | CDN] Operating Instructions | US-english ................................. 487
[US] Approvals | US-english ...............................................................507

US Patent 6.585.173
[1-7]
[1-9]
[1-3] [1-11]
[1-12]
[1-13]
[1-14]
[1-15]
[1-1]
[1-2]
[1-4]
[1-8]
[1]
[1-18]
[1-19]
[1-5]
[1-10]
[1-16]
[1-17]
[1-6]
US6.877.677
US7.018.154
US6.845.924

[2]
[2-2] [2-1]
[2-4]
[2-3]
[2-5]
[2-7] [2-8]
[2-9]
[2-6]
[2-10]
[2-11] [2-12]
[2-13]
[2-14]

[3-1]
[3-5]
[3]
[3-3]
[3-4]
 



[3-2]

[4]
[5]
[6]
[4-3] [4-4]
+-
[6-1]
[4-1]
[5-1] [5-2]
=0
>0
90° 90°
[6-2] [6-2]
[4-2]

[7]
[8]
[7-2] [7-3] [7-1]
[7-5] [7-4] [7-6]
14 Nm
[8-1]
[8-2] [8-3]
12h

[9]
[9-1]
[9-3]
[9-2]

[10]
[10-1]
[10-2]
[10-4]
[10-5] [10-3]

[11]
[12]
[12-1]
[12-2]
[11-1][11-2][11-3]
[11-4]
Loctite
242
=0 >0


14.


[13]

5
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten.....................5
3. Lieferumfang ............................6
4. Aufbau der Lackierpistole.........7
5. Bestimmungsgemäße
Verwendung .............................7
6. Sicherheitshinweise..................7
7. Inbetriebnahme ......................10
8. Reinigen der Lackierpistole....12
9. Wartung..................................13
10. Beheben von Störungen.........16
11. Entsorgung.............................18
12. Kundendienst .........................18
13. Gewährleistung / Haftung.......19
14. Ersatzteile...............................19
15. Konformitätserklärung ............20
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Empfohlener Pistoleneingangsdruck
RP 2,0 bar - 2,5 bar
HVLP 2,0 bar
Compliant > 2,0 bar (Düseninnendruck > 0,7
bar)
Compliant Gesetzgebung
Lombardei/Italien
< 2,5 bar (Düseninnendruck < 1,0
bar)
Empfohlener Spritzabstand
RP 17 cm - 21 cm
HVLP 13 cm - 17 cm
HVLP Lombardei/Italien 13 cm - 21 cm
Max. Pistoleneingangsdruck
10,0 bar
[A | DE] Betriebsanleitung | deutsch

6
DE
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
Luftverbrauch bei 2,0 bar Pistoleneingangsdruck
RP 295 Nl/min
HVLP 430 Nl/min
Max. Temperatur des Spritzmediums
50 °C
Gewicht
SATAjet 3000 B 651 g 673 g 536 g
SATAjet 3000 B DIGITAL 702 g 714 g 587 g
Druckluftanschluss
G 1/4 a
Füllmenge Fließbecher (Kunststoff)
600 ml
Optional: elektronische Druckmesseinrichtung
Ein-/ Ausschaltschwelle 0,2 bar
Anzeigegenauigkeit ± 0,05 bar
Maximaler Anzeigewert 9,5 bar
Batterie Renata CR1632
(Art. Nr. 133884)
3. Lieferumfang
• Lackierpistole mit Düsensatz und
Fließbecher
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips
Alternative Ausführungen mit:
• Drehgelenk
• Fließbecher aus Aluminium oder
Kunststoff mit unterschiedlichen
Füllvolumen
• Elektronischer Druckmesseinrich-
tung

7
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)

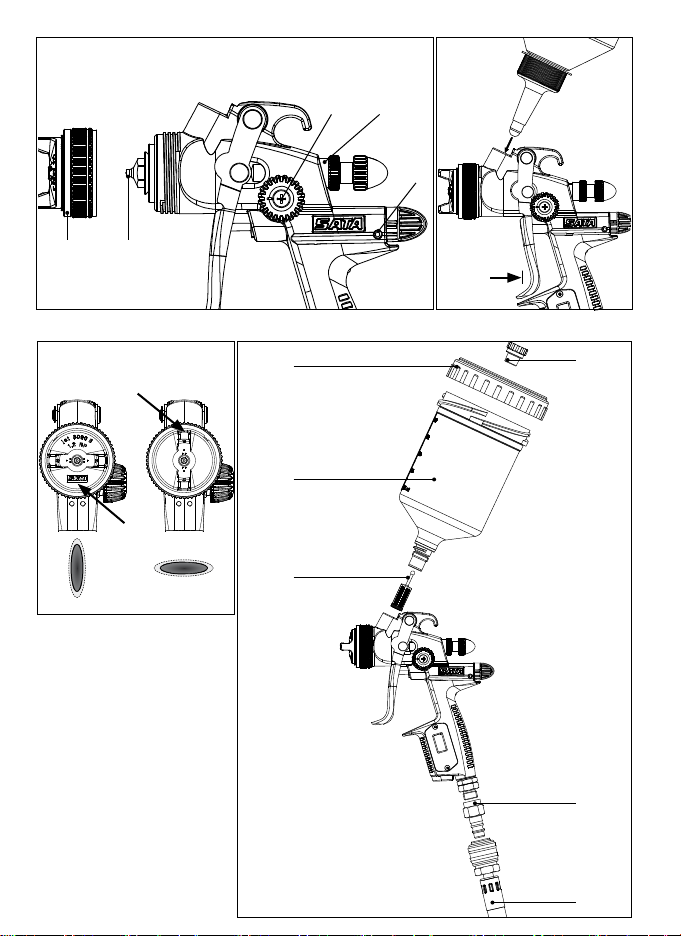

4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-4] Lackierpistolen-Anschluss
mit QCC
[1-5] Fließbecher-Anschluss mit
QCC
[1-6] Lacksieb (nicht sichtbar)
[1-7] Fließbecher
[1-8] Fließbecher-Deckel
[1-9] Tropfsperre
[1-10] Rund-/Breitstrahlregulierung
[1-11] Schraube Materialmengen-
regulierung
[1-12] Kontermutter Materialmen-
genregulierung
[1-13] Luftmikrometer
[1-14] Arretierschraube des Luftmi-
krometers
[1-15] Luftkolben (nicht sichtbar)
[1-16] Druckluftanschluss
[1-17] ColorCode-System (CCS)
[1-18] Frontplatte für Druckanzeige
(nur bei DIGITAL)
[1-19] Druckanzeige (nur bei
DIGITAL)
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
FarbenundLackensowieanderergeeigneter,ießfähigerMedien(Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.
6. Sicherheitshinweise
6.1. Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.

8
DE
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
6.2. Lackierpistolen-spezifische Sicherheitshin-
weise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauter Arretierschrau-
be [1-14] verwenden!
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand set-
zen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verän-
dern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!

9
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.
6.4. Verwendung in explosionsgefährdeten Berei-
chen
Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 brin-
gen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!

10
DE
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
6.4.2 Zusätzliche Hinweise bei elektronischer
Druckmesseinrichtung
Die elektronische Druckmesseinrichtung wurde einer Baumusterprüfung
unterzogen. Sie ist entwickelt, konstruiert und gefertigt in Übereinstim-
mung mit der EG-Richtlinie 94/9 EG. Sie wurde nach II 2 G Ex ia IIC T4
FM Global IS CL I, ZN 1, AEx ia IIC T4 IS CL I, DIV 1, GP A, B, C&D, T4
eingruppiert. Sie darf in der Ex-Zone 1 und 2 bis 60°C Umgebungstempe-
ratur verwendet und aufbewahrt werden. Prüfstelle: KEMA 05 ATEX 1090
X.
Warnung! Explosionsgefahr!
Folgende Verwendungen und Handlungen führen zum Verlust
des Explosionsschutzes und sind daher verboten:
• Batteriewechsel innerhalb explosionsgefährdeter Bereiche!
• Öffnen der Frontplatte für Druckanzeige!
• Einbau einer anderen Batterie als CR 1632, Fa. Renata!
Das Wechseln der Dichtung am Batteriefach wird bei Batteriewechsel
empfohlen!
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• SaubereDruckluft,z.B.durchSATAlter484,Art. Nr. 92320
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.

11
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)

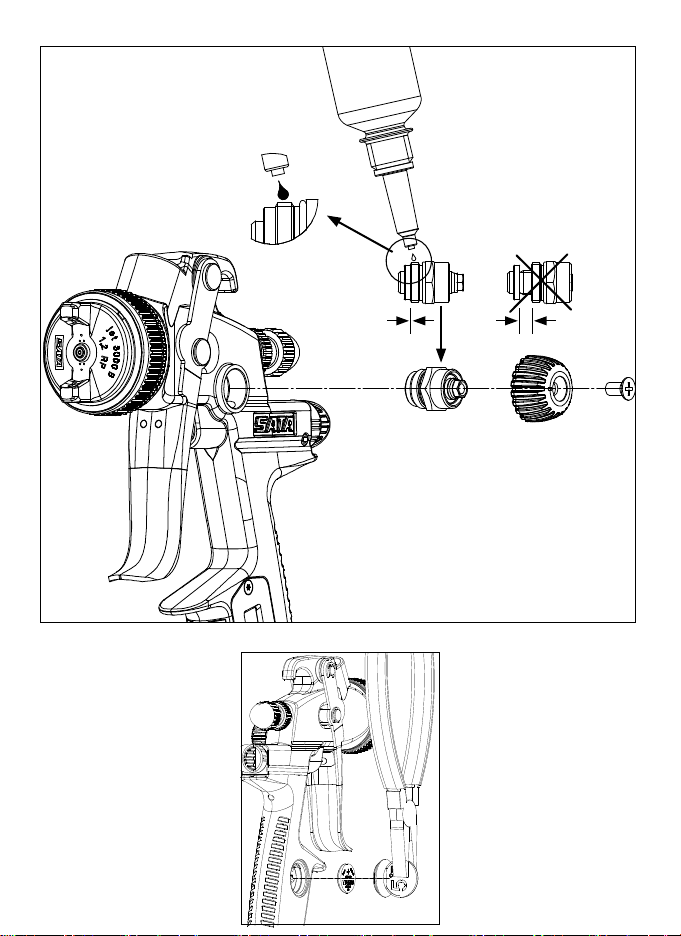

1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (14 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. FarbkanalmitgeeigneterReinigungsüssigkeitdurchspülen[2-6],
Kapitel 8 beachten.
3. Luftdüse ausrichten: Vertikalstrahl [2-7], Horizontalstrahl [2-8].
4. Lacksieb [2-9] und Fließbecher [2-10] montieren.
5. Fließbecher befüllen (maximal 20 mm unterhalb Oberkante), mit De-
ckel [2-11] verschließen und Tropfsperre [2-12] einsetzen.
6. Anschlussnippel [2-13] an Luftanschluss anschrauben.
7. Druckluftschlauch [2-14] anschließen.
7.1. Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte ([3-1], [3-2], [3-3], [3-4]
bis [3-5]) einstellen, Abzugsbügel wieder loslassen.
• Bei [3-3], [3-4] und [3-5] muss der Luftmikrometer [1-13] voll geöff-
net sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] Lackierpistole mit digitaler Druckanzeige (Exakte Methode).
[3-2] SATA adam 2 (Zubehör / Exakte Methode).
[3-3] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-4] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-5] Druckmessung am Druckluftnetz (Ungenaueste Methode):
Faustregel: Druck pro 10 m Druckluftschlauch (Innendurchmesser
9 mm) am Druckminderer um 0,6 bar höher als der empfohlene
Pistoleneingangsdruck einstellen.

12
DE
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)

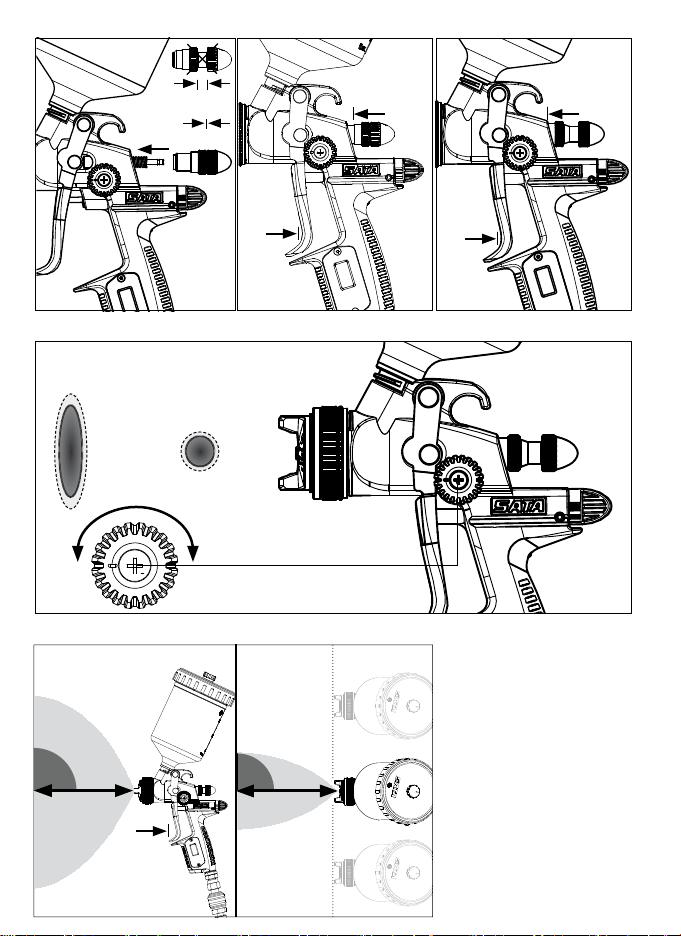

7.2. Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
7.3. Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].
• Rundstrahl einstellen [5-2].
7.4. Lackieren
Zum Lackieren den Abzugshebel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!
• Lackierpistole und Fließbecher vollständig entleeren, Spritzmedium
sachgerecht entsorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwen-
den!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Rege-
nerate oder andere aggressive Reinigungsmittel, wie z.B.
Toluol verwenden!*
• LackierpistolenichtinReinigungsüssigkeittauchen!*
• Scheibe der elektronischen Druckanzeige nicht mit spitzen, scharfen
oder rauen Gegenständen reinigen!

13
DE
Betriebsanleitung SATAjet 3000 B RP/HVLP (DIGITAL)
Warnung! Vorsicht!
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*,**
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungenvonDüsenundOberächen!**
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse
inkl. Gewinde und Fließbecher mit sauberer Druckluft trocken
blasen!*
* ansonsten Korrosionsgefahr
** ansonsten Beschädigung der Elektronik bei DIGITAL-Pisto-
len
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.

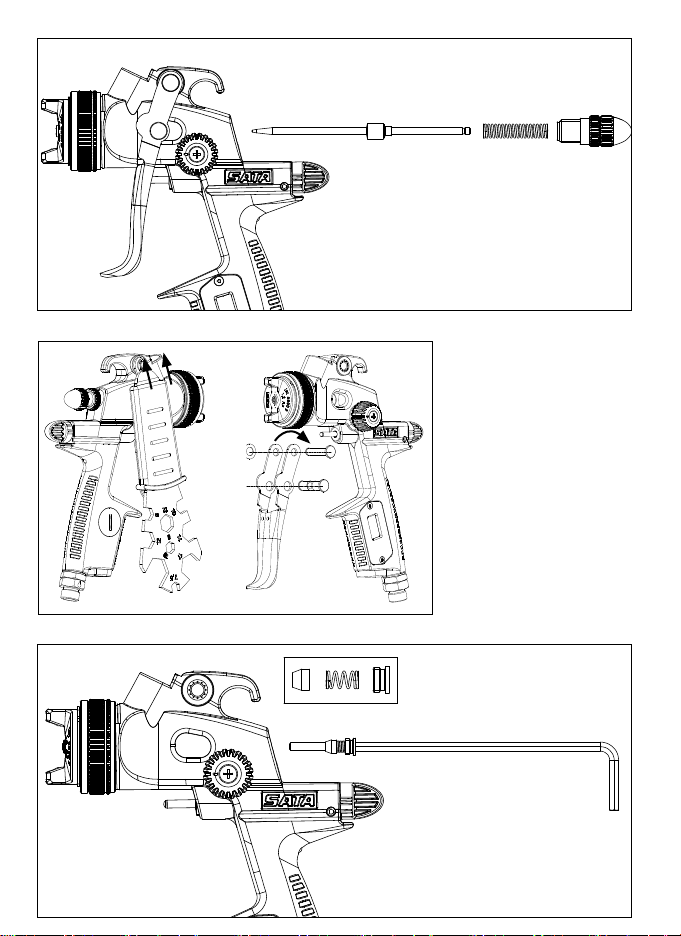

9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
