Sauder 412885 User manual

PLEASE CONTACT US
BEFORE RETURNING
YOUR UNIT TO THE STORE
1-800-523-3987
www.sauder.com
Made in the USA
Archbold, OH
NOTE: THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
English.................... Page 1-15
Français...............Pages 16-18
Espanol.............Páginas 19-21
Lot #: 368960 02 / 10 / 15
Date Purchased: ____________________
412885
Writing Table

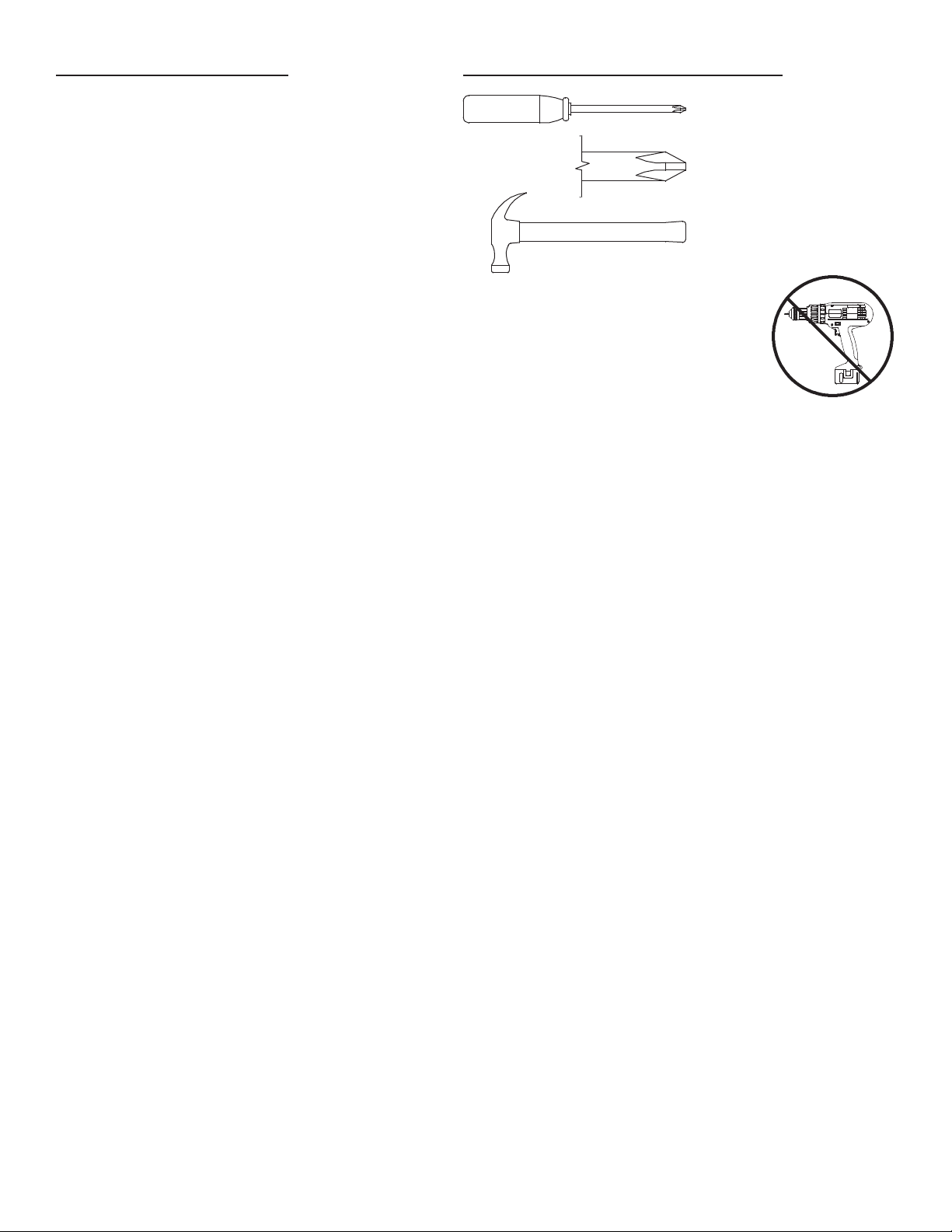

ASSEMBLY TOOLS REQUIRED
Hammer
No. 2 Phillips Screwdriver
Tip Shown Actual Size
TABLE OF CONTENTS
Part Identification.......................3
Hardware Identification .............4
Assembly Steps....................5-15
Français..............................16-18
Espanol...............................19-21
Safety .......................................22
Warranty...................................23
Page 2 www.sauder.com/services 412885

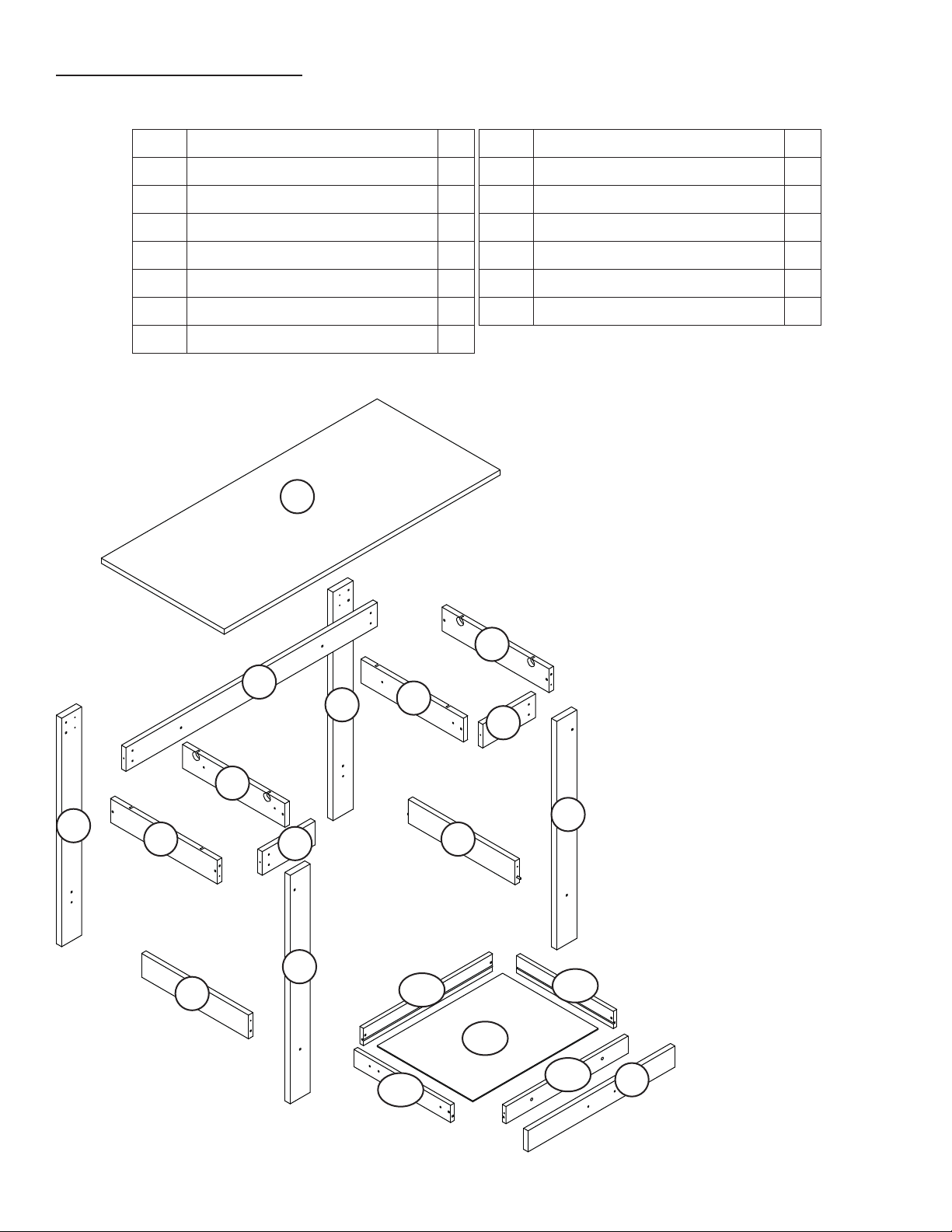

PART IDENTIFICATION: While not all parts are labeled, some of the parts will have a label or an inked
letter on the edge to help distinguish similar parts from each other. Use this PART IDENTIFICATION to help
identify similar parts.
A END 2
B RIGHT UPRIGHT 1
C LEFT UPRIGHT 1
D TOP 1
D266 RIGHT DRAWER SIDE 1
D267 LEFT DRAWER SIDE 1
D268 DRAWER BACK 1
D249 DRAWER BOX FRONT 1
D622 DRAWER BOTTOM 1
E BACK 1
F FRONT 2
G STRETCHER 2
H RIGHT FRONT/LEFT REAR LEG 2
I LEFT FRONT/RIGHT REAR LEG 2
J DRAWER FRONT 1
Page 3
www.sauder.com/services412885
A
B
C
D
E
F
GH
I
AF
G
I
H
D266
D268
D267
D622
D249 J

HARDWARE IDENTIFICATION

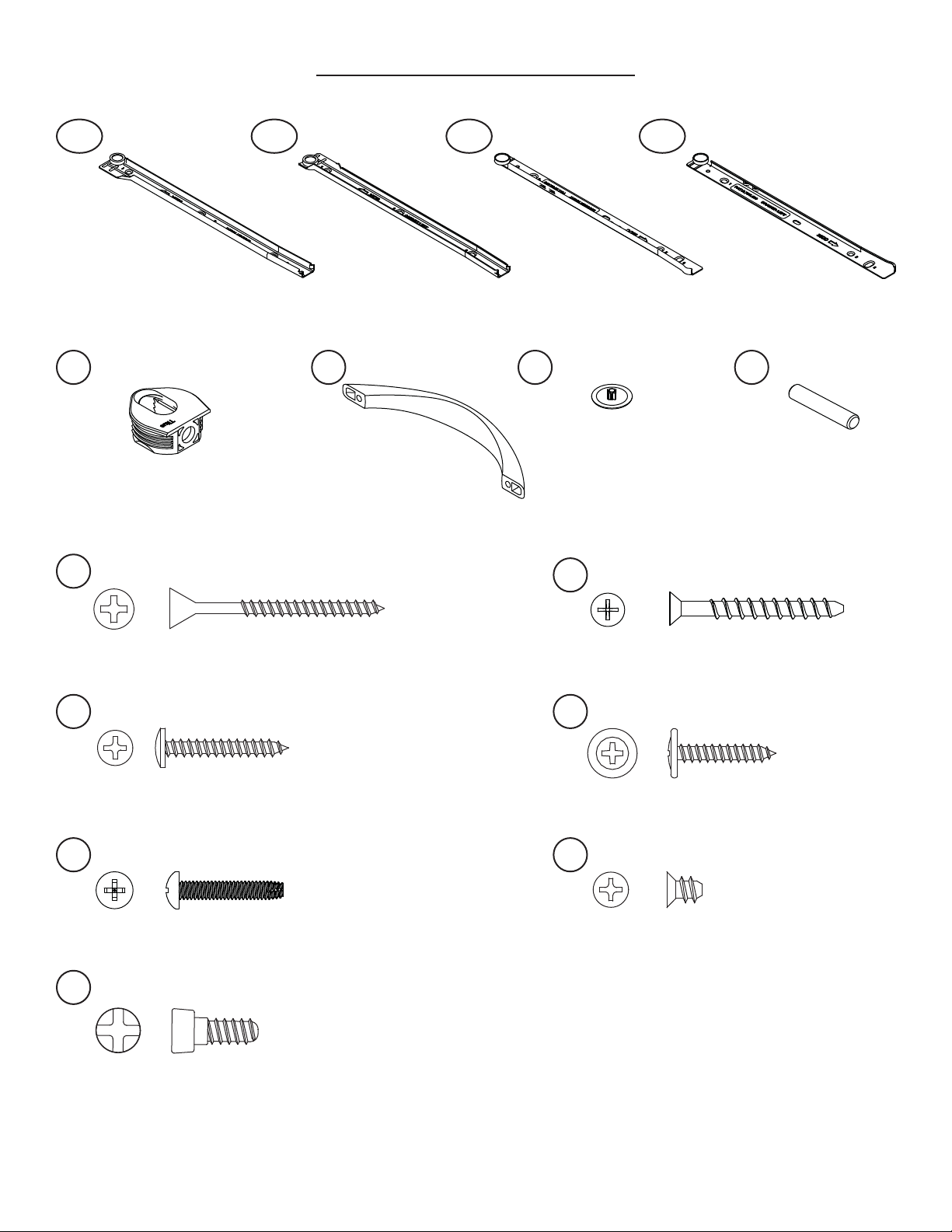

Screws are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/services 412885
35DA CABINET RIGHT - 1 35DD DRAWER LEFT - 1 35DC DRAWER RIGHT - 1 35DB CABINET LEFT - 1
HIDDEN CONNECTOR - 8
PPULL - 1 QSCREW COVER - 8 RMETAL PIN - 8 S
SILVER 7/8" MACHINE SCREW - 2
X
BLACK 1-1/8" PAN HEAD SCREW - 8
VBLACK 7/8" LARGE HEAD SCREW - 2 W
CONNECTOR SCREW - 8
Z
BLACK 1-7/8" FLAT HEAD SCREW - 16
T
GOLD 5/16" FLAT HEAD SCREW - 8
Y
BLACK 1-9/16" FLAT HEAD SCREW - 4
30S

Look for this icon. It means a video
assembly tip is available at:
www.sauder.com/services/tips
Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.

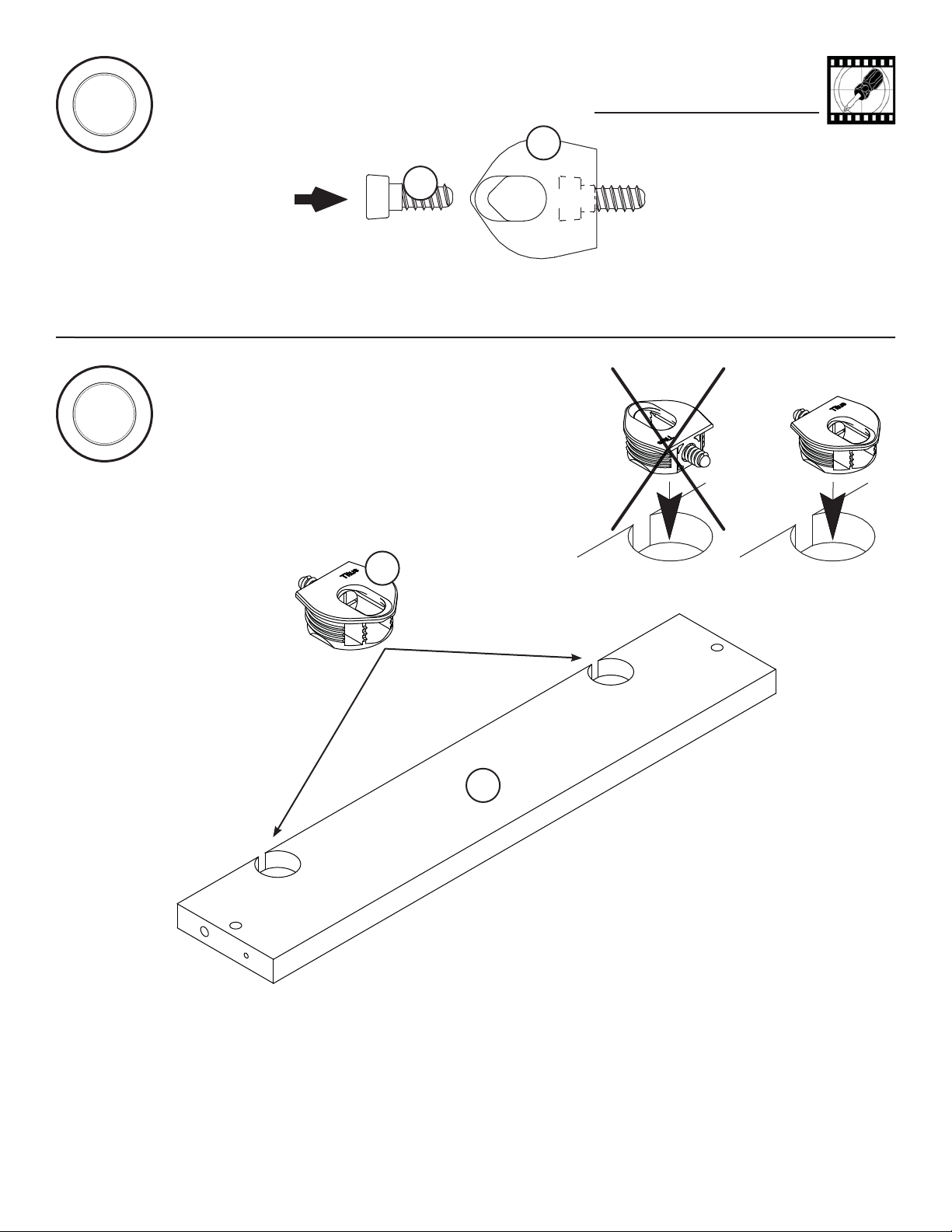

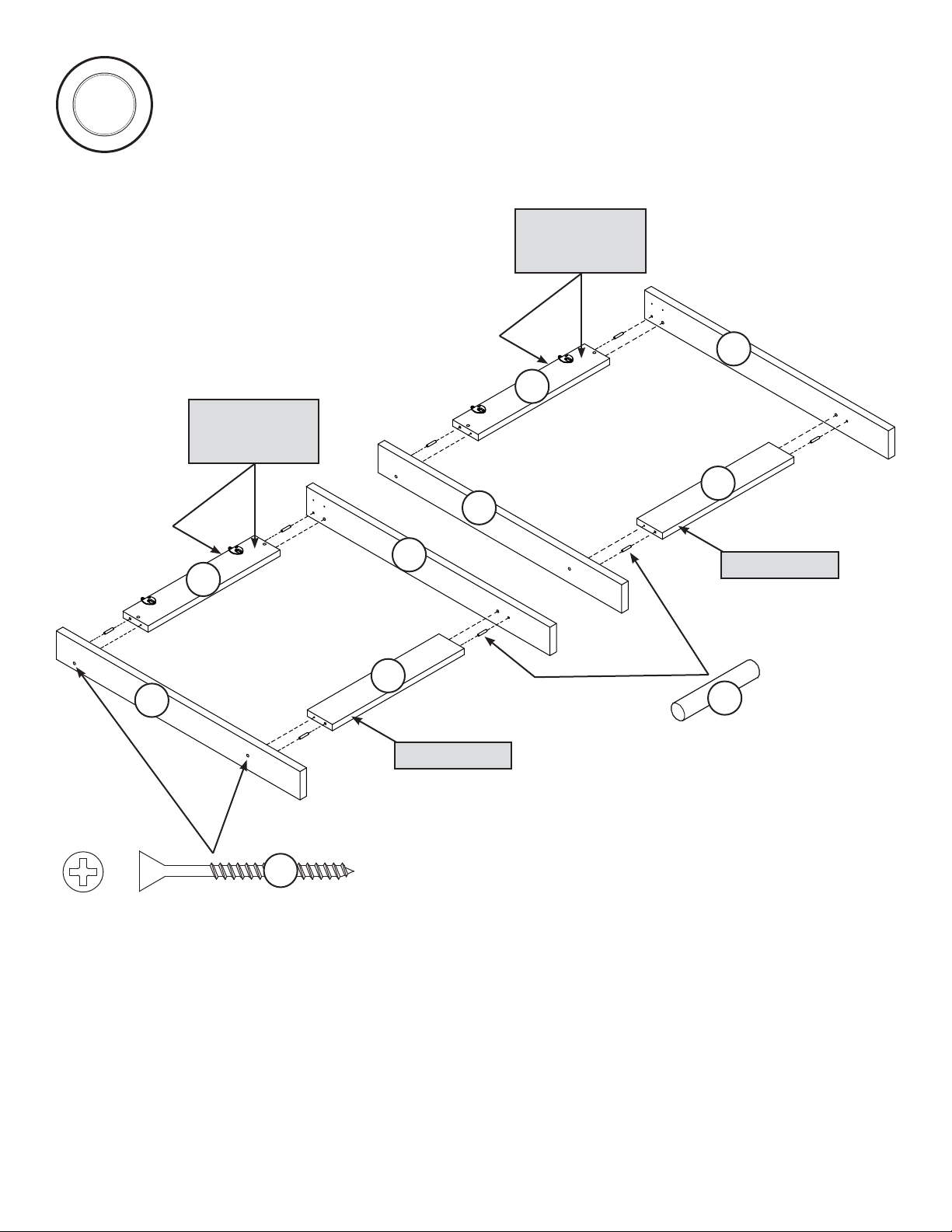

Use your hammer to tap two HIDDEN CONNECTORS (P) with SCREWS into one of the ENDS (A). Repeat this step for the other
END (A), RIGHT UPRIGHT (B), and LEFT UPRIGHT (C).
1
1
S
t
e
p
2
2
S
t
e
p
(8 used)
Insert a CONNECTOR SCREW (Z) into each HIDDEN CONNECTOR (P).
Page 5
www.sauder.com/services412885
P
Z
P
A

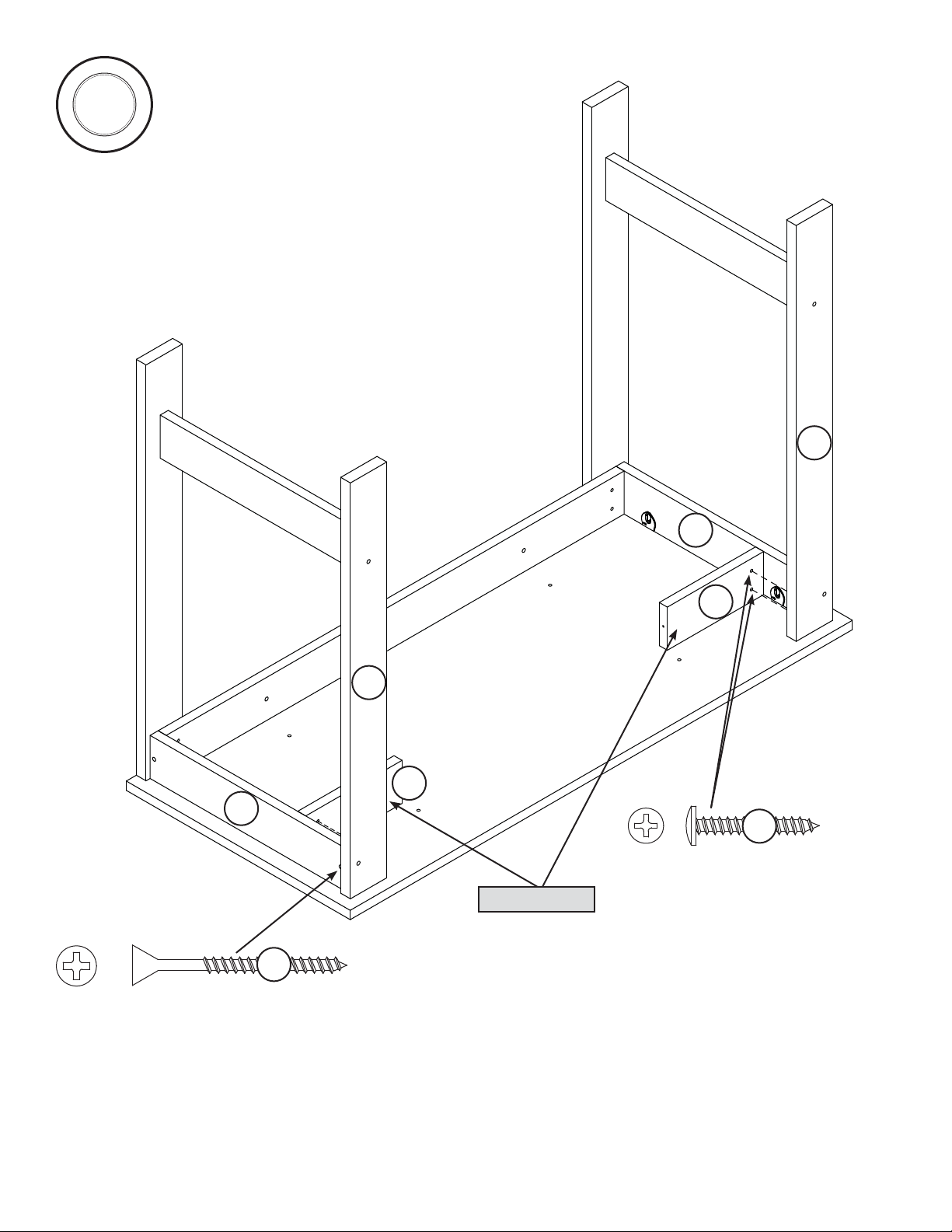

Insert eight METAL PINS (S) into the LEGS (H and I).
Insert the METAL PINS (S) in the LEGS (H and I) into the holes in the ENDS (A) and STRETCHERS (G).
Now, fasten the LEGS (H and I) to the ENDS (A) and STRETCHERS (G). Use eight BLACK 1-7/8" FLAT HEAD SCREWS (T).
3
3
S
t
e
p
Page 6 www.sauder.com/services 412885
A
G
H
H
I
I
A
GS
(8 used)
Edge and surface
with HIDDEN
CONNECTORS
Edge and surface
with HIDDEN
CONNECTORS
Unfinished edge
Unfinished edge
BLACK 1-7/8" FLAT HEAD SCREW
(8 used in this step)
T

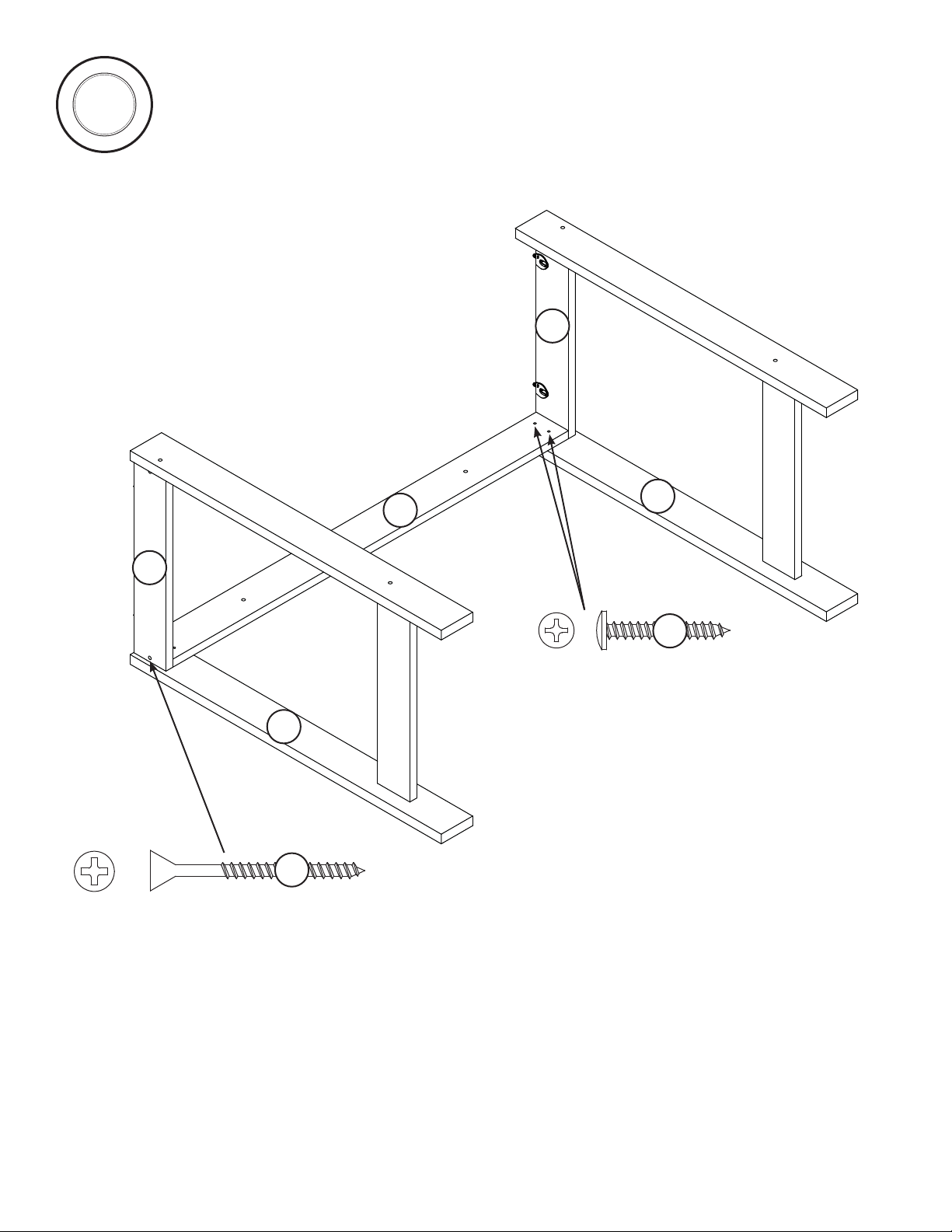

Fasten the BACK (E) to the LEGS (H and I). Use four BLACK 1-1/8" PAN HEAD SCREWS (V).
Fasten the BACK (E) to the ENDS (A). Use two BLACK 1-7/8" FLAT HEAD SCREWS (T).
4
4
S
t
e
p
Page 7
www.sauder.com/services412885
BLACK 1-7/8" FLAT HEAD SCREW
(2 used in this step)
T
A
A
I
H
E
BLACK 1-1/8" PAN HEAD SCREW
(4 used in this step)
V

5
5
S
t
e
p
Page 8 www.sauder.com/services 412885

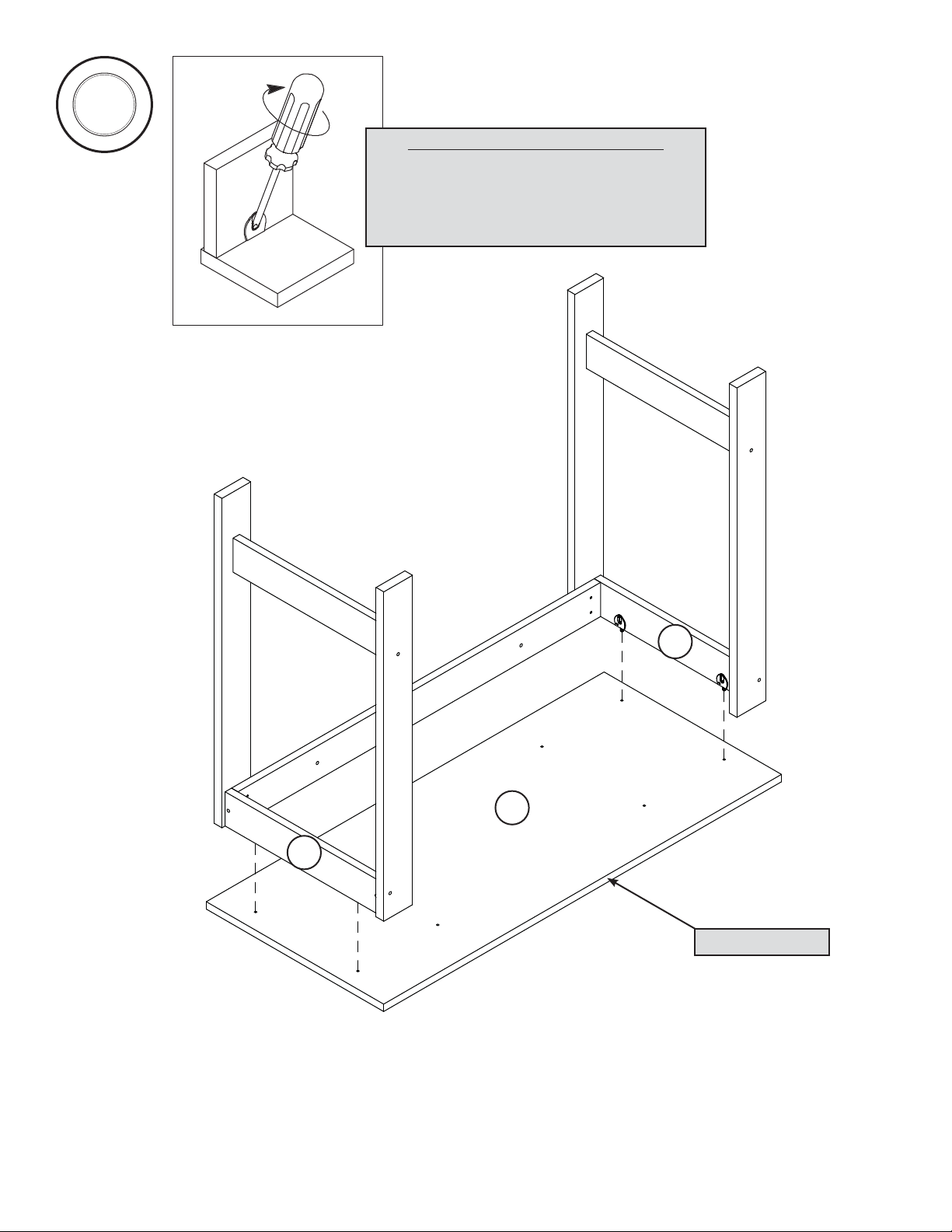

How to use the HIDDEN CONNECTOR
To fasten two parts together using the HIDDEN
CONNECTORS, insert your screwdriver, at an
angle, into the slot in the HIDDEN CONNECTOR.
Whilepushingthescrewintotheholeoftheadjoining
part, turn the screwdriver clockwise to tighten.
To fasten two parts together using the HIDDEN CONNECTORS, insert your screwdriver, at an angle, into the slot in the HIDDEN
CONNECTOR. While pushing the screw into the hole of the adjoining part, turn the screwdriver clockwise to tighten.
Fasten the ENDS (A) to the TOP (D). Tighten four HIDDEN CONNECTORS.
A
A
D
Unfinished surface
Long finished edge

Fasten the FRONTS (F) to the LEGS (H and I). Use four BLACK 1-1/8" PAN HEAD SCREWS (V).
Fasten the FRONTS (F) to the ENDS (A). Use two BLACK 1-7/8" FLAT HEAD SCREWS (T).
6
6
S
t
e
p
Page 9
www.sauder.com/services412885
A
A
F
F
I
H
BLACK 1-7/8" FLAT HEAD SCREW
(2 used in this step)
T
BLACK 1-1/8" PAN HEAD SCREW
(4 used in this step)
V
Finished surface

Fasten the UPRIGHTS (B and C) to the TOP (D). Tighten four HIDDEN CONNECTORS.
Fasten the UPRIGHTS (B and C) to the BACK (E) and FRONTS (F). Use four BLACK 1-7/8” FLAT HEAD SCREWS (T).
7
7
S
t
e
p
Page 10 www.sauder.com/services 412885
F
F
E
D
C
B
Surface with
HIDDEN
CONNECTORS
Surface with
HIDDEN
CONNECTORS
BLACK 1-7/8" FLAT HEAD SCREW
(4 used in this step)
T
Finished edge

8
8
S
t
e
p
Page 11
www.sauder.com/services412885
35DA
35DA
35DB
35DB
Fasten the CABINET RIGHT (35DA) and CABINET LEFT (35DB) to the UPRIGHTS (B and C). Use four GOLD 5/16" FLAT
HEAD SCREWS (Y).
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
Y
C
B
Roller end

Fasten the DRAWER BOX FRONT (D249) to the DRAWER SIDES (D266 and D267). Use two BLACK 1-9/16" FLAT HEAD
SCREWS (30S).
9
9
S
t
e
p
Page 12 www.sauder.com/services 412885
Groove D266
D249
D268
D267
D622
12
3
FINISHED
SURFACE
Fasten the DRAWER SIDES (D266 and D267) to the
DRAWER BACK (D268). Use two BLACK 1-9/16" FLAT
HEAD SCREWS (30S).
Slide the DRAWER BOTTOM (D622) into the grooves in the
DRAWER SIDES (D266 and D267) and DRAWER BACK (D268).
BLACK 1-9/16" FLAT HEAD SCREW
(2 used in this step section)
30S
BLACK 1-9/16" FLAT HEAD SCREW
(2 used in this step section)
30S
D266
D268
D267
D266
D267

Fasten the DRAWER FRONT (J) to the DRAWER BOX FRONT (D249). Use two BLACK 7/8" LARGE HEAD SCREWS (W).
10
10
S
t
e
p
Page 13
www.sauder.com/services412885
J
BLACK 7/8" LARGE HEAD SCREW
(2 used in this step)
W
D249

11
11
S
t
e
p
Page 14 www.sauder.com/services 412885
35DC
35DC
35DD
35DD

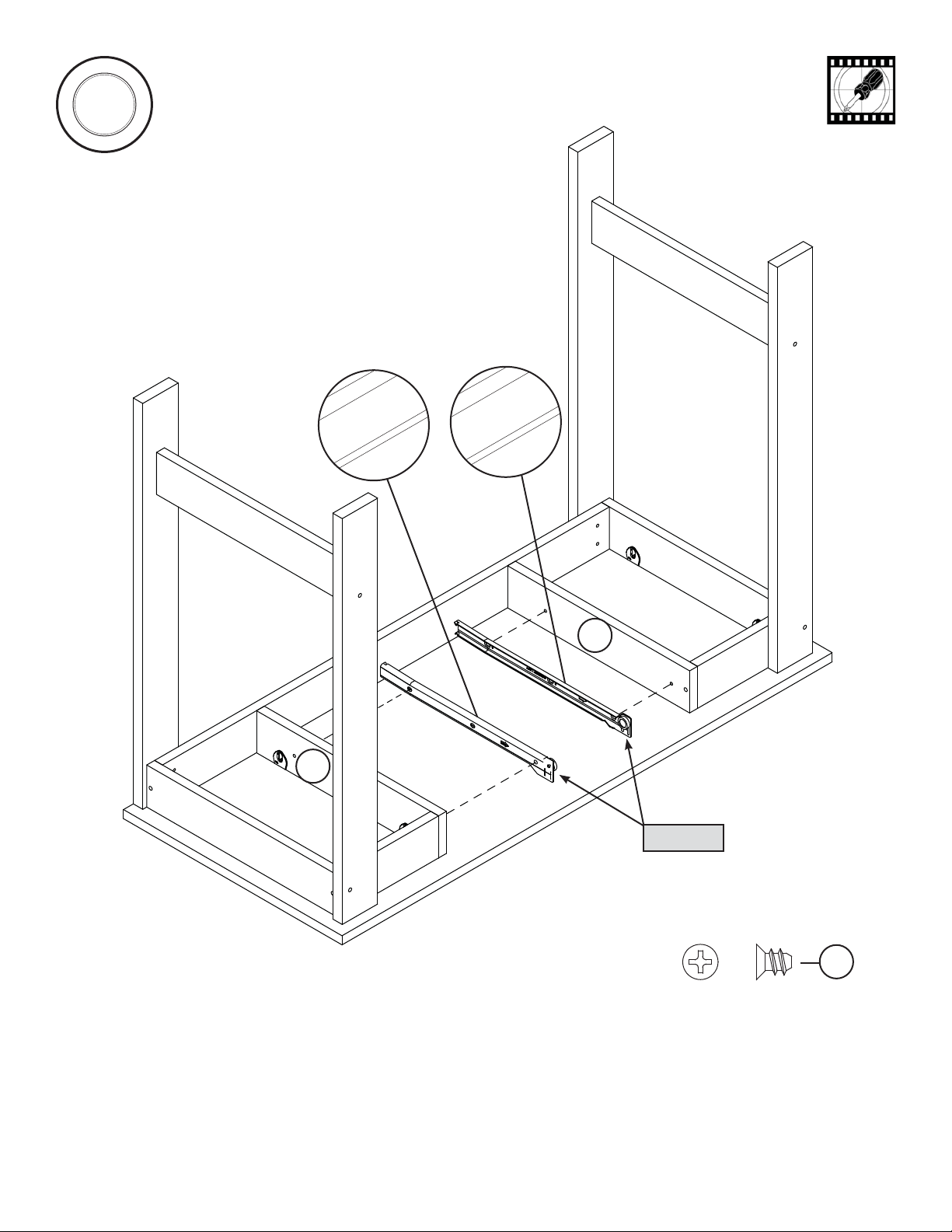

Fasten the DRAWER RIGHT (35DC) and DRAWER LEFT (35DD) to the DRAWER SIDES (D266 and D267). Use four
GOLD 5/16" FLAT HEAD SCREWS (Y).
Fasten the PULL (Q) to the DRAWER FRONT (J). Use two SILVER 7/8" MACHINE SCREWS (X) through the DRAWER BOX
FRONT, through the DRAWER FRONT, and into the PULL.
Roller end
Roller end
J
Q
SILVER 7/8" MACHINE SCREW
(2 used for the PULL)
X
D266
D267
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
Y

Carefully stand your unit upright.
To insert the drawer into your unit, tip the front of the drawer down and drop the rollers on the drawer behind the rollers on the unit.
Lift the front of the drawer up and slide it into the unit.
To make adjustments to the drawer, loosen the front SCREWS in the DRAWER SLIDES, make needed adjustments, then tighten the
SCREWS.

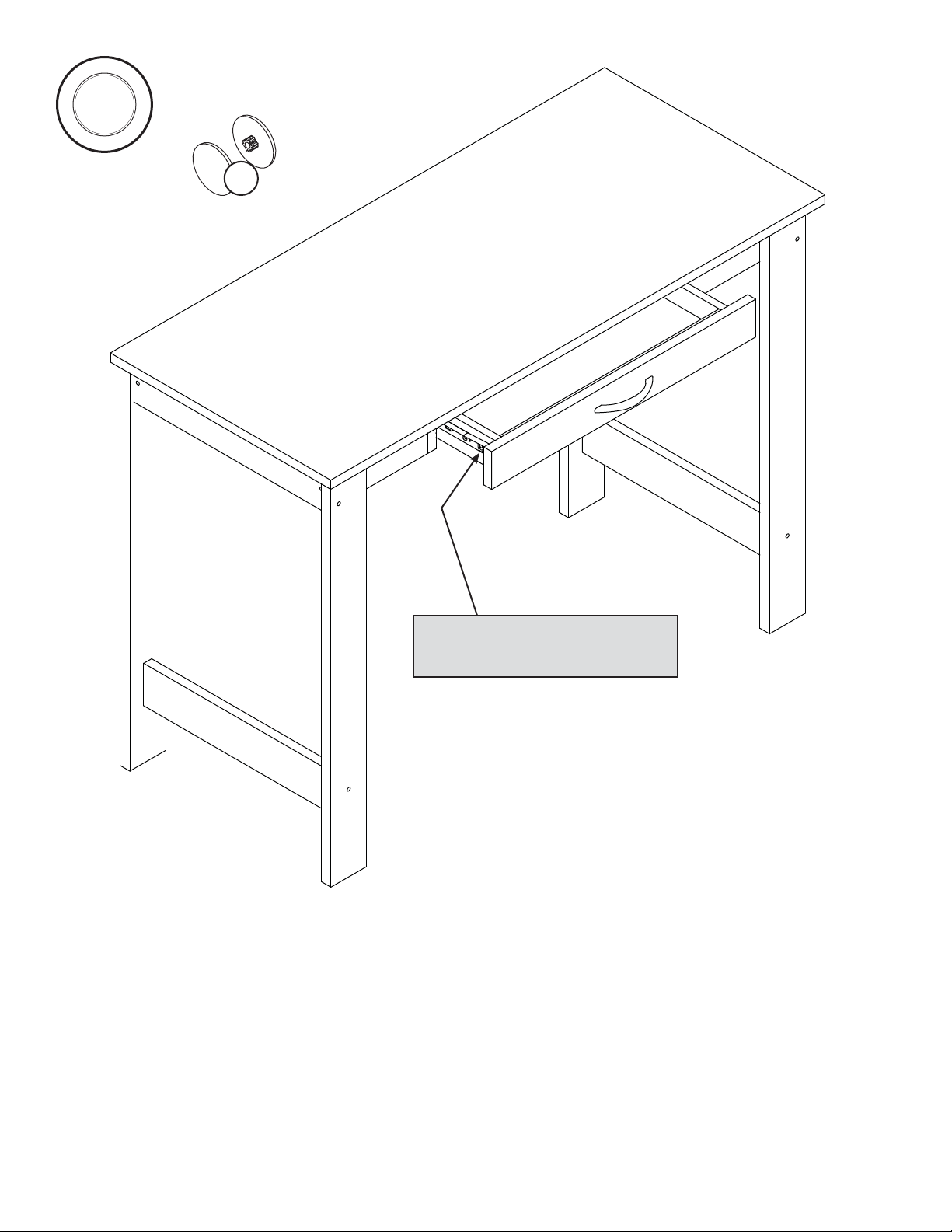

Center a SCREW COVER (R) over the head of each visible SCREW and press firmly.
NOTE: Please read the back pages of the instruction booklet for important safety information.
This completes assembly. Clean with your favorite furniture polish or a damp cloth. Wipe dry.
12
12
S
t
e
p
Page 15
www.sauder.com/services412885
R(8 used)
40 lbs.
5 lbs.
To make drawer adjustments, loosen
the front SCREWS, make needed
adjustments, then tighten the SCREWS.

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que
votre meuble arrive dans d’excellentes conditions. Nos
représentants du service Clientèle sont aimables et prêts
à vous aider au cas où une pièce aurait été endommagée
ou manquerait (ou si vous aviez besoin d’aide pour
l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de
remplacement sera envoyée dans les 48 heures. (Sauf
week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec
les schémas étape par étape du manuel d’instruction
en anglais. Chaque étape en français correspond à la
même étape en anglais. La pièce devant être attachée
à l’élément est représentée en gris sur les schémas de
chaque étape pour plus de précision. Comparer la “Liste
de pièces” ci-dessous avec la “PART IDENTIFICATION”
du manuel en anglais pour vous familiariser avec les
pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS
CONTIENT D’IMPORTANTES INFORMATIONS
RELATIVES À LA SÉCURITÉ. À LIRE ET CONSERVER
POUR TOUTE RÉFÉRENCE FUTURE.
35DA ÉLÉMENT DROITE ........................1
35DB ÉLÉMENT GAUCHE ......................1
35DC TIROIR DROIT...............................1
35DD TIROIR GAUCHE...........................1
P CONNECTEUR ESCAMOTABLE....8
Q POIGNÉE.........................................1
R COUVERCLE DE VIS......................8
S GOUPILLE EN MÉTAL ....................8
T VIS NOIRE TÊTE PLATE 48 mm...16
30S VIS NOIRE TÊTE PLATE 40 mm ....4
V VIS NOIRE TÊTE GOUTTE
DE SUIF 28 mm...............................8
W VIS NOIRE TÊTE LARGE 22 mm....2
X VIS ARGENTÉE À MÉTAUX 22 mm ..2
Y VIS DORÉE TÊTE PLATE 8 mm.....8
Z VIS DE CONNECTEUR...................8
A EXTRÉMITÉ.................................2
B MONTANT DROIT........................1
C MONTANT GAUCHE....................1
D DESSUS.......................................1
D266 CÔTÉ DROIT DE TIROIR ............1
D267 CÔTÉ GAUCHE DE TIROIR........1
D268 ARRIÈRE DE TIROIR ..................1
D249 DEVANT DE CAISSON DE
TIROIR .........................................1
D622 FOND DE TIROIR........................1
E ARRIÈRE .....................................1
F DEVANT.......................................2
G BARRE.........................................2
H PIED AVANT DROIT/
ARRIÈRE GAUCHE.....................2
I PIED AVANT GAUCHE/
ARRIÈRE DROIT .........................2
J DEVANT DE TIROIR....................1
Bureau412885
Page 16 www.sauder.com/services 412885

ÉTAPE 3
Insérer huit GOUPILLES EN MÉTAL (S) dans les
PIEDS (H et I).
Insérer les GOUPILLES EN MÉTAL (S) situées sur les
PIEDS (H et I) dans les trous des EXTRÉMITÉS (A) et
BARRES (G).
Maintenant, fixer les PIEDS (H et I) aux
EXTRÉMITÉS (A) et BARRES (G). Utiliser huit VIS
NOIRES TÊTE PLATE 48 mm (T).
ÉTAPE 2
Assembler l'élément sur un sol à moquette ou sur le
carton vide pour éviter d'endommager l'élément ou
le sol.
À l'aide d'un marteau, enfoncer deux CONNECTEURS
ESCAMOTABLES (P) avec VIS dans l'une des
EXTRÉMITÉS (A). Répéter cette étape pour l'autre
EXTRÉMITÉ (A), le MONTANT DROIT (B) et le
MONTANT GAUCHE (C).
ÉTAPE 1
Insérer une VIS DE CONNECTEUR (Z) dans chaque
CONNECTEUR ESCAMOTABLE (P).
ÉTAPE 6
Fixer les DEVANTS (F) aux PIEDS (H et I). Utiliser
quatre VIS NOIRES TÊTE GOUTTE DE SUIF
28 mm (V).
Fixer les DEVANTS (F) aux EXTRÉMITÉS (A). Utiliser
deux VIS NOIRES TÊTE PLATE 48 mm (T).
ÉTAPE 5
Utilisation des CONNECTEURS ESCAMOTABLES
Pour attacher deux pièces ensemble à l'aide des
CONNECTEURS ESCAMOTABLES, il suffit d'insérer
la pointe d'un tournevis en biseau dans la fente du
CONNECTEUR ESCAMOTABLE. Tout en enfonçant la
vis dans le trou dans la planche adjacente, tourner le
tournevis, en biseau, dans le sens des aiguilles d'une
montre pour serrer à bloc.
Fixer les EXTRÉMITÉS (A) au DESSUS (D). Serrer
quatre CONNECTEURS ESCAMOTABLES.
ÉTAPE 4
Fixer l'ARRIÈRE (E) aux PIEDS (H et I). Utiliser quatre
VIS NOIRES TÊTE GOUTTE DE SUIF 28 mm (V).
Fixer l’ARRIÈRE (E) aux EXTRÉMITÉS (A). Utiliser
deux VIS NOIRES TÊTE PLATE 48 mm (T).
Page 17
www.sauder.com/services412885

ÉTAPE 12
Relever, avec précaution, l'élément dans sa
position verticale.
Pour insérer le tiroir dans l'élément, abaisser le devant
du tiroir et faire passer les roulettes situées sur le tiroir
derrière les roulettes situées sur l'élément. Relever le
devant du tiroir et l'enfiler dans l'élément.
Pour ajuster le tiroir, desserrer les VIS avant dans les
COULISSES DE TIROIR, ajuster et serrer les VIS.
Centrer un COUVERCLE DE VIS (R) sur la tête de
chaque VIS et appuyer fermement.
REMARQUE : Prière de lire les informations importantes
sur la sécurité figurant sur les pages arrière du manuel
d’instructions.
Ceci complète l'assemblage. Nettoyer à l’aide d’une
encaustique pour meubles ou d’un chiffon humide.
ÉTAPE 11
Fixer un TIROIR DROIT (35DC) et un TIROIR GAUCHE (35DD)
aux CÔTÉS DE TIROIR (D266 et D267). Utiliser quatre VIS
DORÉES TÊTE PLATE 8 mm (Y).
Fixer la POIGNÉE (Q) au DEVANT DE TIROIR (J).
Utiliser deux VIS ARGENTÉES À MÉTAUX 22 mm (X) à
travers le DEVANT DE CAISSON DU TIROIR, à travers
le DEVANT DE TIROIR et dans la POIGNÉE.
ÉTAPE 9
1. Fixer les CÔTÉS DE TIROIR (D266 et D267) à
l'ARRIÈRE DE TIROIR (D268). Utiliser deux VIS TÊTE
PLATE 40 mm NOIRES (30S).
2. Enfiler le FOND DE TIROIR (D622) dans les
rainures des CÔTÉS DE TIROIR (D266 et D267) et de
l'ARRIÈRE DE TIROIR (D268).
3. Fixer le DEVANT DE CAISSON DE TIROIR (D249)
aux CÔTÉS DE TIROIR (D266 et D267). Utiliser deux
VIS NOIRES TÊTE PLATE 40 mm (30S).
ÉTAPE 10
Fixer le DEVANT DE TIROIR (J) au DEVANT DE
CAISSON DE TIROIR (D249). Utiliser deux VIS NOIRES
TÊTE LARGE 22 mm (W).
ÉTAPE 8
Fixer l'ÉLÉMENT DROITE (35DA) et l'ÉLÉMENT
GAUCHE (35DB) aux MONTANTS (B et C). Utiliser
quatre VIS DORÉES TÊTE PLATE 8 mm (Y).
ÉTAPE 7
Fixer les MONTANTS (B et C) au DESSUS (D). Serrer
quatre CONNECTEURS ESCAMOTABLES.
Fixer les MONTANTS (B et C) à l'ARRIÈRE (E) et aux
DEVANTS (F). Utiliser quatre VIS NOIRES TÊTE PLATE
48 mm (T).
Page 18 www.sauder.com/services 412885

Use estas instrucciones de ensamblaje en español junto
con las figuras paso-a-paso provistas en el folleto inglés.
Cada paso en español corresponde al mismo paso en
inglés. Se destacan las figuras de cada paso con una
tonalidad oscura para mostrar precisamente cual parte se
debe montar a la unidad. Compare la “Lista de Part” abajo
con la “Part Identification” en el folleto en inglés para
familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES
CONTIENE INFORMACIÓN IMPORTANTE SOBRE LA
SEGURIDAD. POR FAVOR LEA Y GUÁRDELO PARA
REFERENCIA EN EL FUTURO.
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición
excelente. Nuestros representantes de Servicio al Cliente
son amables y listos para ayudarle con servicio rápido
y eficiente si una parte está defectuosa o ausente (o si
necesita ayuda con el ensamblaje). NO DEVUELVA LA
UNIDAD A LA TIENDA. Llame este número sin cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro
de 48 horas (excepto los fines de semana y días festivos)
Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura.
Si necesita ponerse
en contacto con
Sauder en cuanto a
esta unidad, refiérase
al número de lote y
al número de modelo
cuando llame a nuestro
número gratis.
No. Lote: ___________
Fecha
de compra: _________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD LISTA DE PARTES ITEM DESCRIPCIÓN CANTIDAD
35DA GABINETE DERECHO...................1
35DB GABINETE IZQUIERDO.................1
35DC CAJÓN DERECHO ........................1
35DD CAJÓN IZQUIERDO ......................1
P CONECTOR INVISIBLE ..................8
Q TIRADOR.........................................1
R CUBIERTA DE TORNILLO...............8
S ESPIGA DE METAL .........................8
T TORNILLO NEGRO DE
CABEZA PERDIDA de 48 mm.......16
30S TORNILLO NEGRO DE CABEZA
PERDIDA de 40 mm ........................4
V TORNILLO NEGRO DE
CABEZA REDONDA de 28 mm.......8
W TORNILLO NEGRO DE
CABEZA GRANDE de 22 mm .........2
X TORNILLO PLATEADO PARA
METAL de 22 mm ............................2
Y TORNILLO DORADO DE
CABEZA PERDIDA de 8 mm...........8
Z TORNILLO CONECTOR..................8
A EXTREMO....................................2
B PARAL DERECHO .......................1
C PARAL IZQUIERDO .....................1
D PANEL SUPERIOR.......................1
D266 LADO DERECHO DE CAJÓN.....1
D267 LADO IZQUIERDO DE CAJÓN...1
D268 DORSO DE CAJÓN ....................1
D249 FRENTE DE CAJÓN...................1
D622 FONDO DE CAJÓN......................1
E DORSO.........................................1
F PARTE FRONTAL.........................2
G BASTIDOR ...................................2
H PATA DERECHA DELANTERA/
PATA IZQUIERDA POSTERIOR...2
I PATA IZQUIERDA DELANTERA/
PATA DERECHA POSTERIOR.....2
J CARA DE CAJÓN.........................1
Escritorio412885
Page 19
www.sauder.com/services412885

PASO 3
Inserte ocho ESPIGAS DE METAL (S) dentro de las
PATAS (H e I).
Inserte las ESPIGAS DE METAL (S) situadas en las
PATAS (H e I) en los agujeros de los EXTREMOS (A) y
de los BASTIDORES (G).
Ahora, fije las PATAS (H e I) a los EXTREMOS (A y B)
y a los BASTIDORES (G). Utilice ocho TORNILLOS
NEGROS DE CABEZA PERDIDA de 48 mm (T).
PASO 1
Inserte un TORNILLO CONECTOR (Z) dentro de cada
CONECTOR INVISIBLE (P).
PASO 2
Ensamble la unidad sobre un piso alfombrado o sobre el
cartón vacío para evitar rayar la unidad o el piso.
Utilizando un martillo, clave dos CONECTORES
INVISIBLES (P) con TORNILLOS dentro de uno de
los EXTREMOS (A). Repita este paso para el otro
EXTREMO (A), el PARAL DERECHO (B) y el PARAL
IZQUIERDO (C).
PASO 6
Fije las PARTES FRONTALES (F) a las PATAS (H
e I). Utilice cuatro TORNILLOS NEGROS DE CABEZA
REDONDA de 28 mm (V).
Fije las PARTES FRONTALES (F) a los
EXTREMOS (A). Utilice dos TORNILLOS NEGROS DE
CABEZA PERDIDA de 48 mm (T).
PASO 5
Cómo utilizar los CONECTORES INVISIBLES
Para juntar dos partes usando los CONECTORES
INVISIBLES, inserte su destornillador, en ángulo, dentro
del encaje del CONECTOR INVISIBLE. Mientras empuje
el tornillo dentro del agujero del tablero adjunto, gire el
destornillador hacia la derecha para apretar.
Fije los EXTREMOS (A) al PANEL SUPERIOR (D).
Apriete cuatro CONECTORES INVISIBLES.
PASO 4
Fije el DORSO (E) a las PATAS (H e I). Utilice cuatro
TORNILLOS NEGROS DE CABEZAREDONDA de
28 mm (V).
Fije el DORSO (E) a los EXTREMOS (A). Utilice dos
TORNILLOS NEGROS DE CABEZAPERDIDA de
48 mm (T).
Page 20 www.sauder.com/services 412885
