Sauder Camarin Series User manual

PLEASE CONTACT US
BEFORE RETURNING
YOUR UNIT TO THE STORE
1-800-523-3987
www.sauder.com
Made in the USA
Archbold, OH
NOTE: THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
English.................... Page 1-15
Français...............Pages 16-18
Espanol.............Páginas 19-21
Lot #: 353014 05 / 08 / 13
Date Purchased: ____________________
414259
Side Table
Camarin Collection

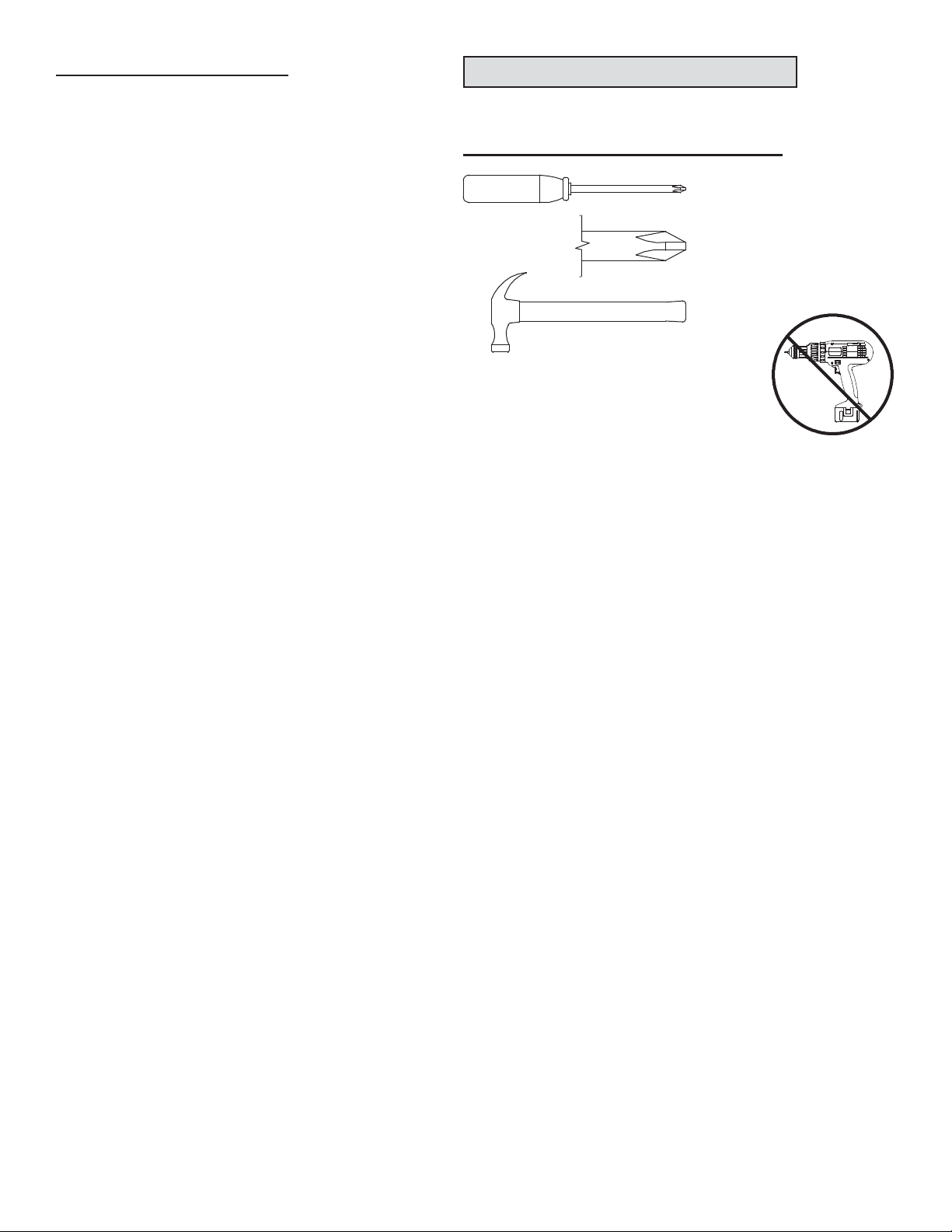

ASSEMBLY TOOLS REQUIRED
Hammer
No. 2 Phillips Screwdriver
Tip Shown Actual Size
ADULT ASSEMBLY REQUIRED
TABLE OF CONTENTS
Part Identification.......................3
Hardware Identification .............4
Assembly Steps....................5-15
Français..............................16-18
Espanol...............................19-21
Safety .......................................22
Warranty...................................23
Page 2 www.sauder.com/services 414259

PART IDENTIFICATION: While not all parts are labeled, some of the parts will have a label or an inked
letter on the edge to help distinguish similar parts from each other. Use this PART IDENTIFICATION to help
identify similar parts.
A RIGHT END 1
B LEFT END 1
C TOP 1
D BOTTOM 1
D16 DRAWER RIGHT SIDE 1
D17 DRAWER LEFT SIDE 1
D73 DRAWER BACK 1
D720 DRAWER BOTTOM 1
E BACK 1
F FRONT SKIRT 1
G SIDE SKIRT 2
H DRAWER FRONT 1
RLEFT FRONT/RIGHT
REAR FOOT 2
SRIGHT FRONT/LEFT
REAR FOOT 2
A
B
C
D
D16
D17
D73
D720
E
F
G
G
R
R
S
S
H
Page 3
www.sauder.com/services414259

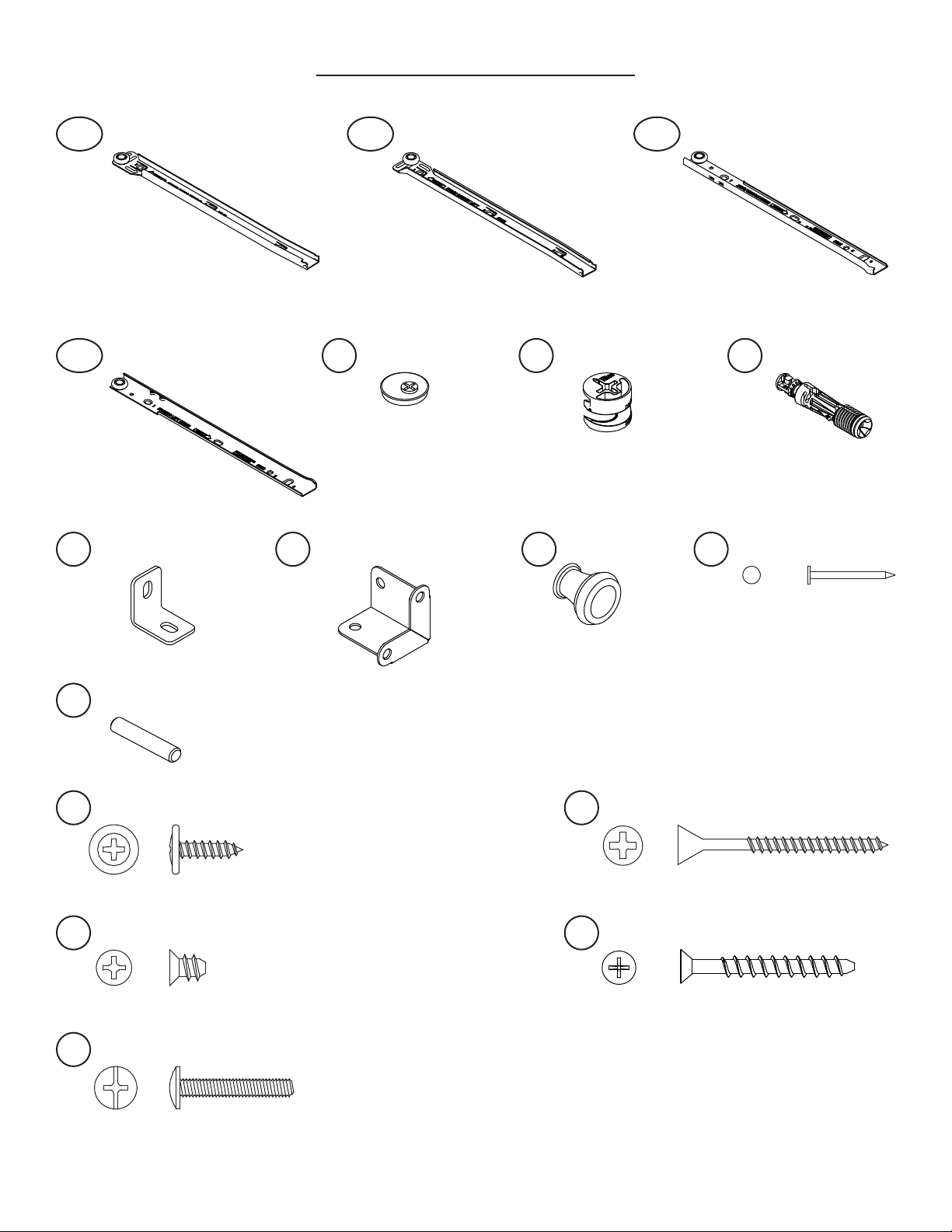

HARDWARE IDENTIFICATION
Screws are shown actual size. You may receive extra hardware with your unit.
BLACK 9/16" LARGE HEAD SCREW - 28
1S
GOLD 1" MACHINE SCREW - 1
50S
NAIL - 20
1N
GOLD 5/16" FLAT HEAD SCREW - 8
3S
SLIDE CAM - 2
10A
METAL BRACKET - 2
4G
BLACK 1-7/8" FLAT HEAD SCREW - 4
2S
METAL PIN - 2
1R
KNOB - 1
48K
HIDDEN CAM - 4
1F CAM DOWEL - 4 2F
35GA CABINET RIGHT - 1 35GB CABINET LEFT - 1 35GC DRAWER RIGHT - 1
35GD DRAWER LEFT - 1
CORNER BRACKET - 4
31G
Page 4 www.sauder.com/services 414259
BLACK 1-9/16" FLAT HEAD SCREW - 4
30S

Look for this icon. It means a video
assembly tip is available at:
www.sauder.com/services/tips
1
1
S
t
e
p
Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.

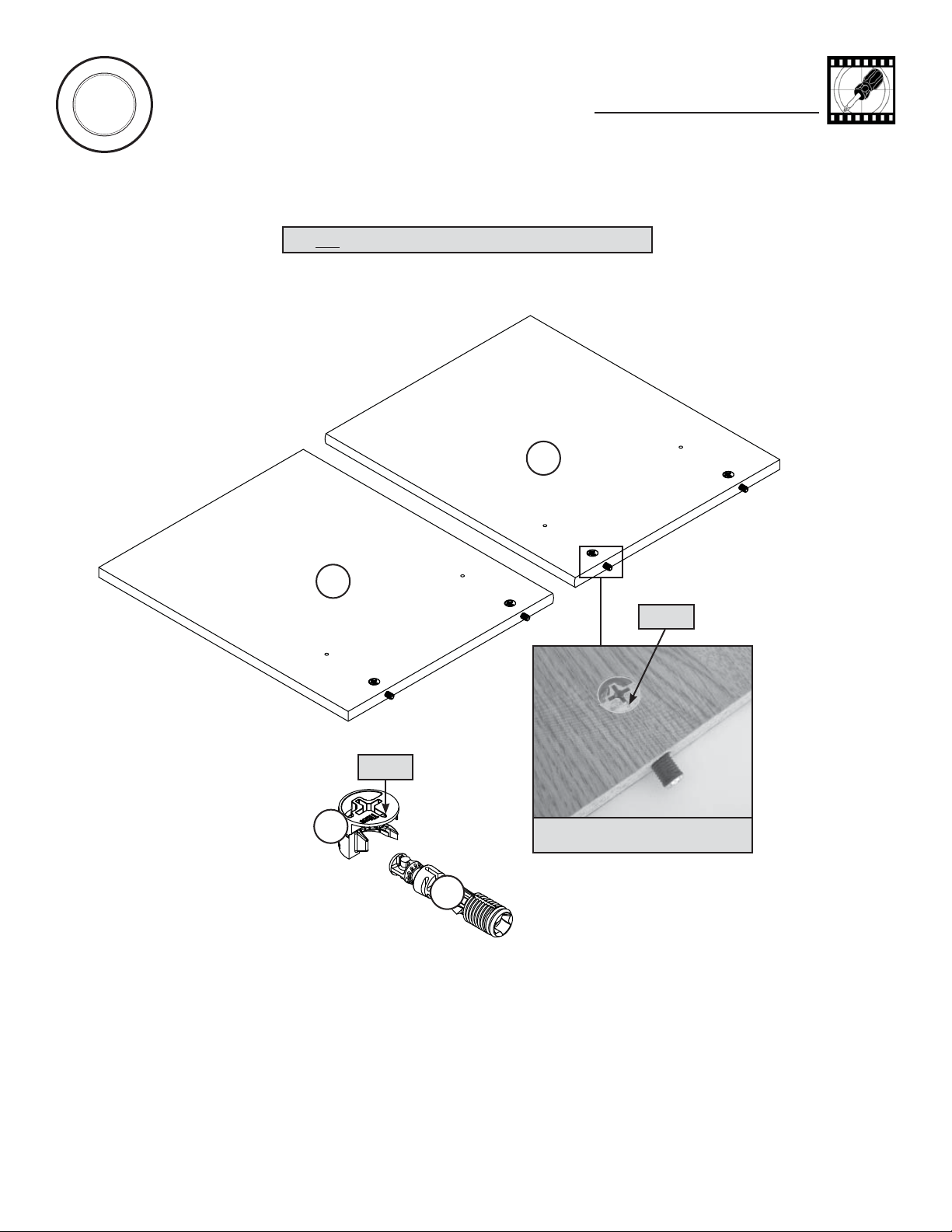

Push four HIDDEN CAMS (1F) into the ENDS (A and B). Then, insert the metal end of a CAM DOWEL (2F) into each HIDDEN CAM.
Do not tighten the HIDDEN CAMS in this step.
Arrow
1F
2F
Insert the metal end of the CAM
DOWEL into the HIDDEN CAM.
Arrow
A
B
Page 5
www.sauder.com/services414259
(4 used)
(4 used)

2
2
S
t
e
p
Roller end

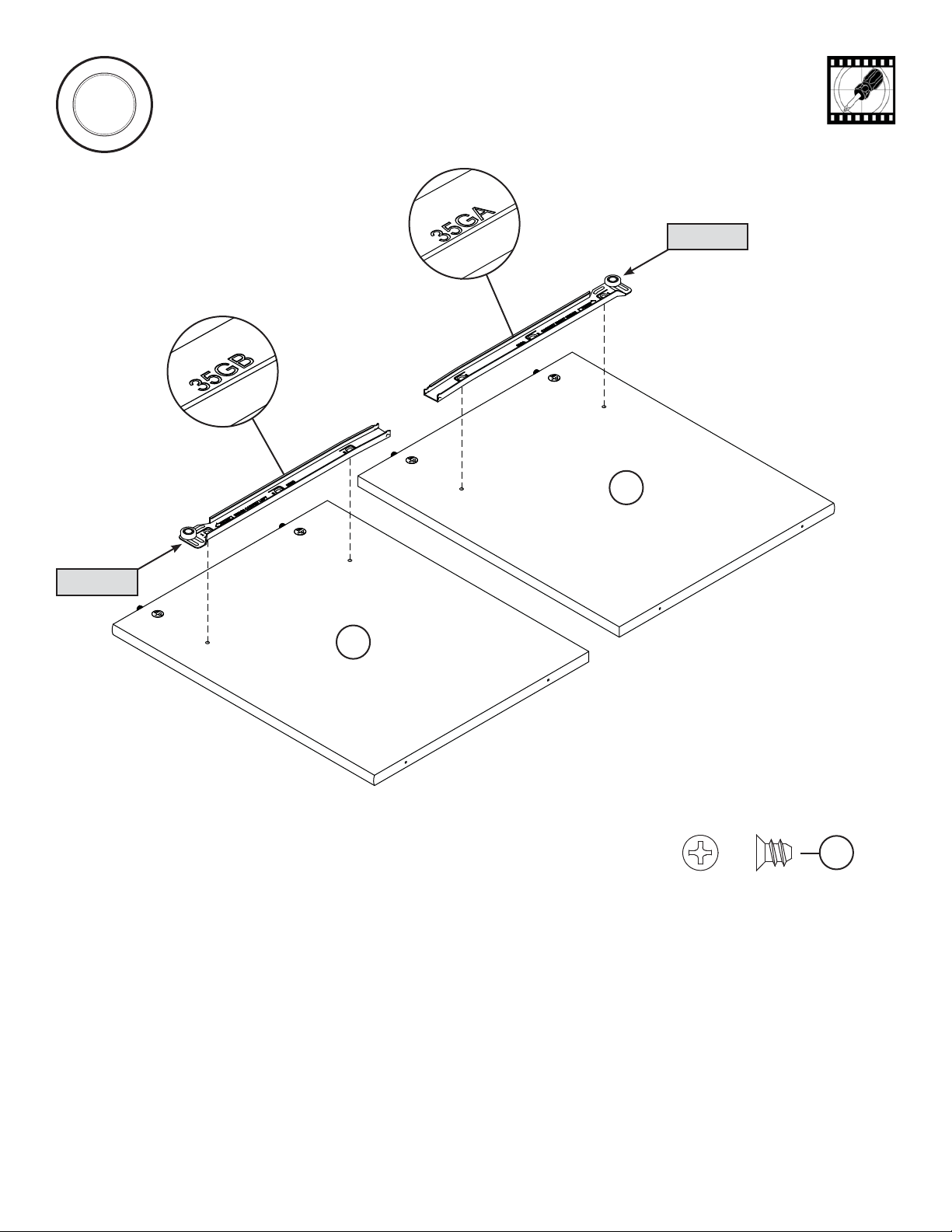

Fasten a CABINET RIGHT (35GA) to the RIGHT END (A) and a CABINET LEFT (35GB) to the LEFT END (B). Use four GOLD
5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.
GOLD 5/16" FLAT HEAD SCREW
(4 used in this step)
3S
1
2
3
3
2
1
Roller end
A
B
Page 6 www.sauder.com/services 414259

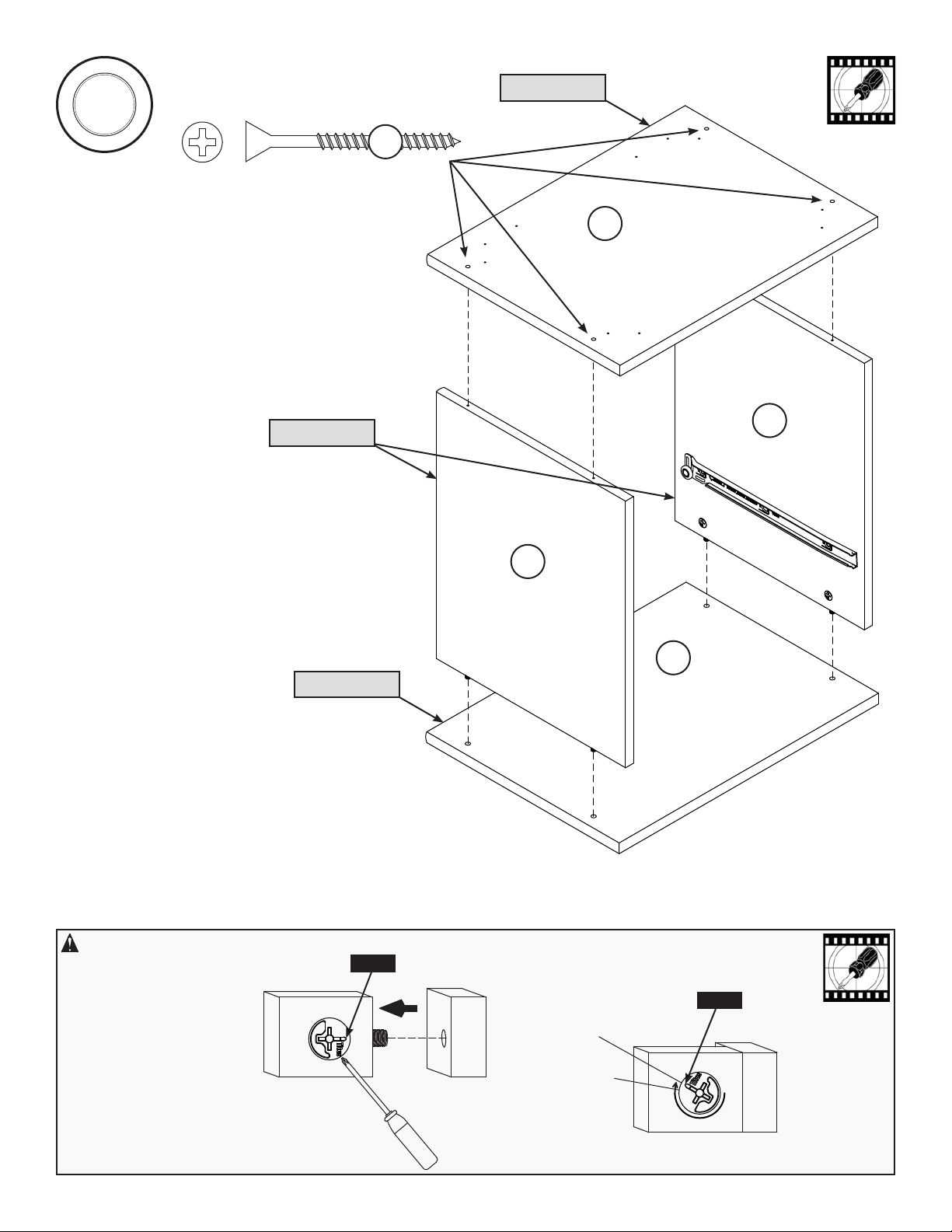

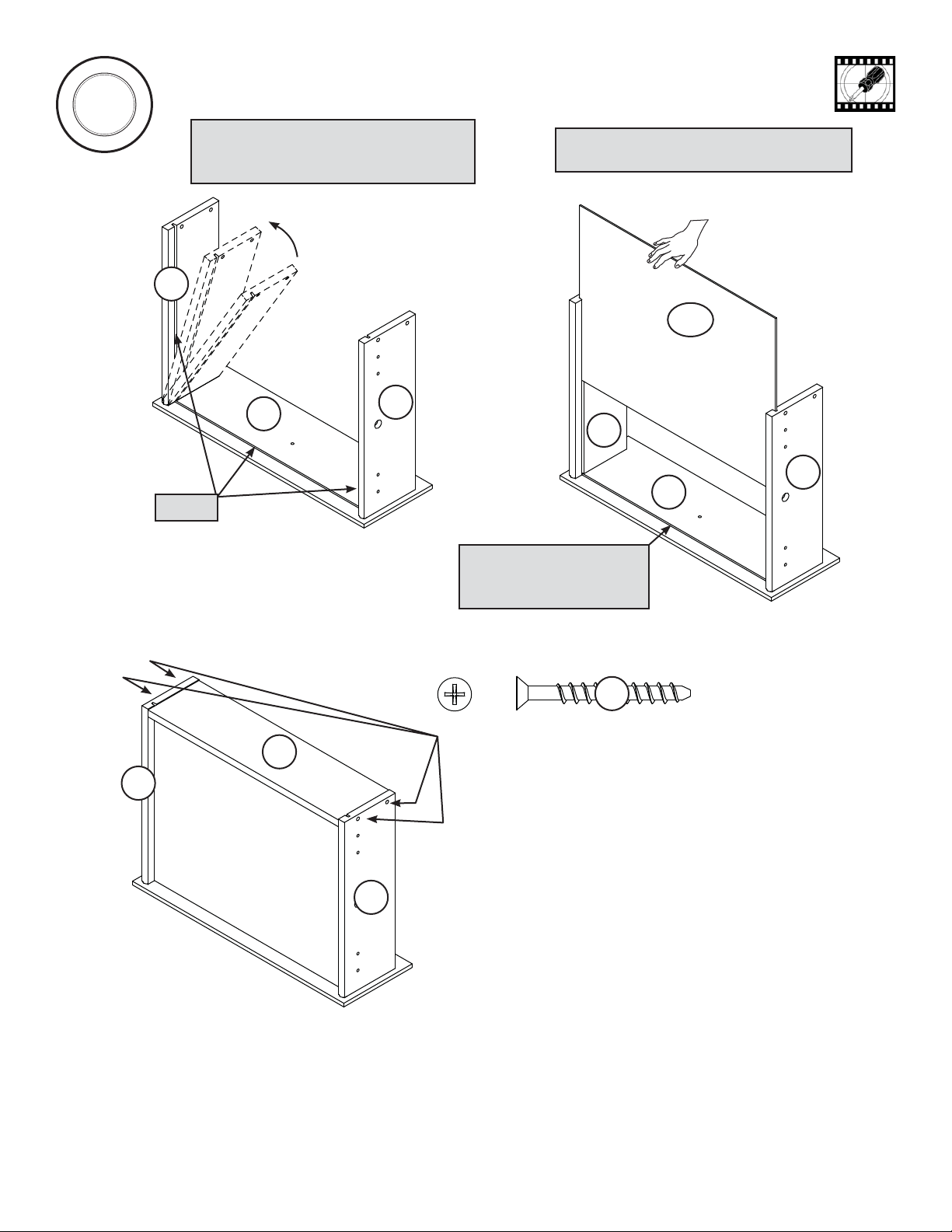

Fasten the ENDS (A and B) to the TOP (C). Tighten four HIDDEN CAMS.
Fasten the BOTTOM (D) to the ENDS (Aand B). Use four BLACK 1-7/8" FLAT HEAD SCREWS (2S).
3
3
S
t
e
p
A
B
Caution
Risk of damage or
injury. Hidden Cams
must be completely
tightened. Hidden
Cams that are not
completely tightened
may loosen, and parts
may separate.
To completely tighten:
Start Tighten
Arrow
Arrow
Maximum
210 degrees
Minimum
190 degrees
BLACK 1-7/8" FLAT HEAD SCREW
(4 used in this step)
2S
Rounded edge
Rounded edge
Surface with
more holes
Surface with
holes
Rounded edge
C
D
Page 7
www.sauder.com/services414259

4
4
S
t
e
p
Fasten two METAL BRACKETS (4G) to the FRONT SKIRT (F). Use two BLACK 9/16" LARGE HEAD SCREWS (1S).
NOTE:Be sure the BRACKETS are even with the edges of the SKIRT.
Fasten the SKIRT (F) to the BOTTOM (D). Use two BLACK 9/16" LARGE HEAD SCREWS (1S).
Insert two METAL PINS (1R) into the short edges of the SKIRT. Push the FRONT FEET (R and S) onto the METAL PINS.
BLACK 9/16" LARGE HEAD SCREW
(4 used for the METAL BRACKETS)
1S
4G
R
S
1R
Angled edge
Angled edge F
F
D
Page 8 www.sauder.com/services 414259

Fasten four CORNER BRACKETS (31G) to the BOTTOM (D). Use eight BLACK 9/16" LARGE HEAD SCREWS (1S).
Fasten the two front CORNER BRACKETS to the FRONT FEET (R and S). Use four BLACK 9/16" LARGE HEAD SCREWS (1S).
5
5
S
t
e
p
BLACK 9/16" LARGE HEAD SCREW
(12 used for the CORNER BRACKETS)
1S
R
S
D
31G
31G
Page 9
www.sauder.com/services414259

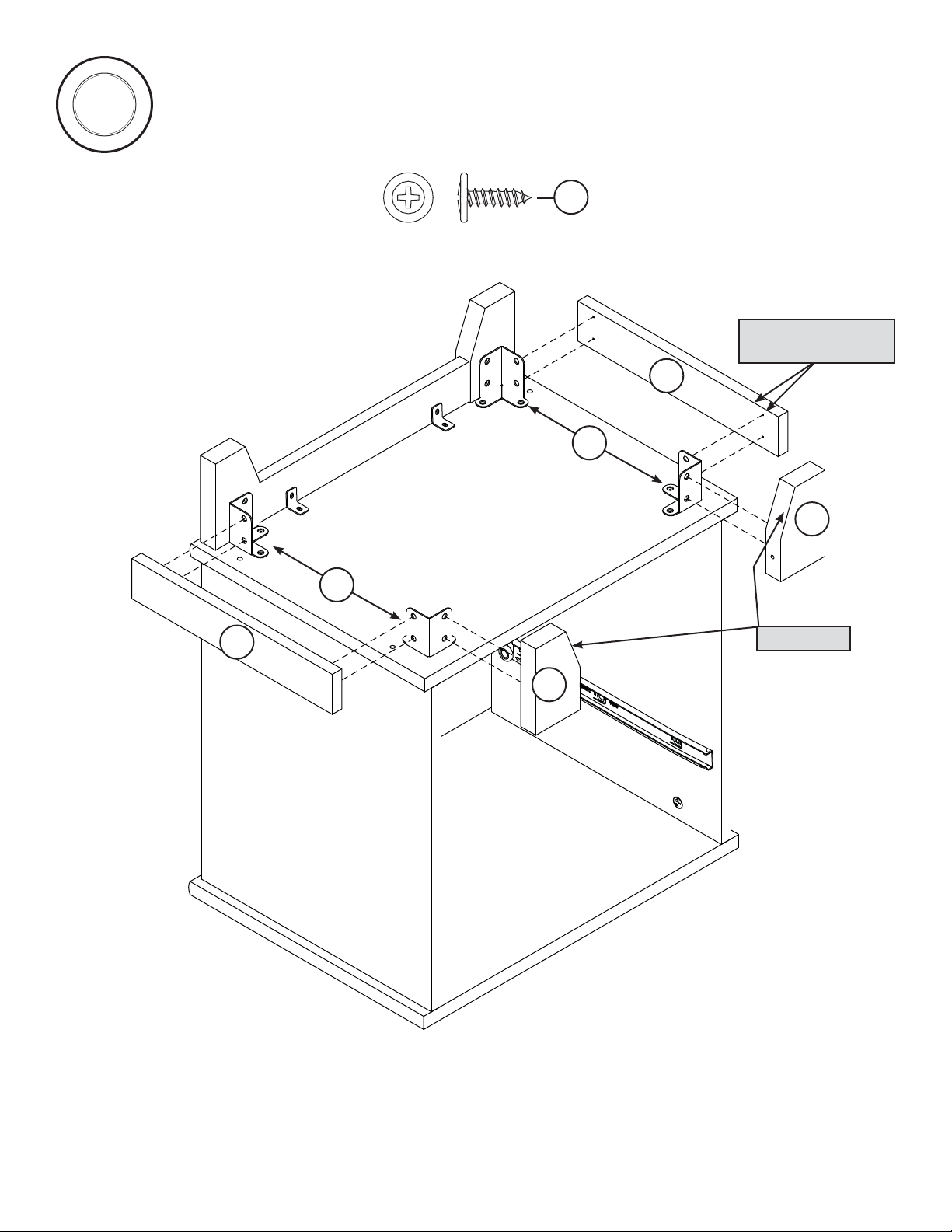

Fasten the SIDE SKIRTS (G) to the CORNER BRACKETS (31G). Use eight BLACK 9/16" LARGE HEAD SCREWS (1S).
Fasten the REAR FEET (R and S) to the CORNER BRACKETS. Use four BLACK 9/16" LARGE HEAD SCREWS (1S).
6
6
S
t
e
p
BLACK 9/16" LARGE HEAD SCREW
(12 used for the CORNER BRACKETS)
1S
R
S
G
G
Angled edge
31G
31G
This hole must be
closer to this edge.
Page 10 www.sauder.com/services 414259

7
7
S
t
e
p

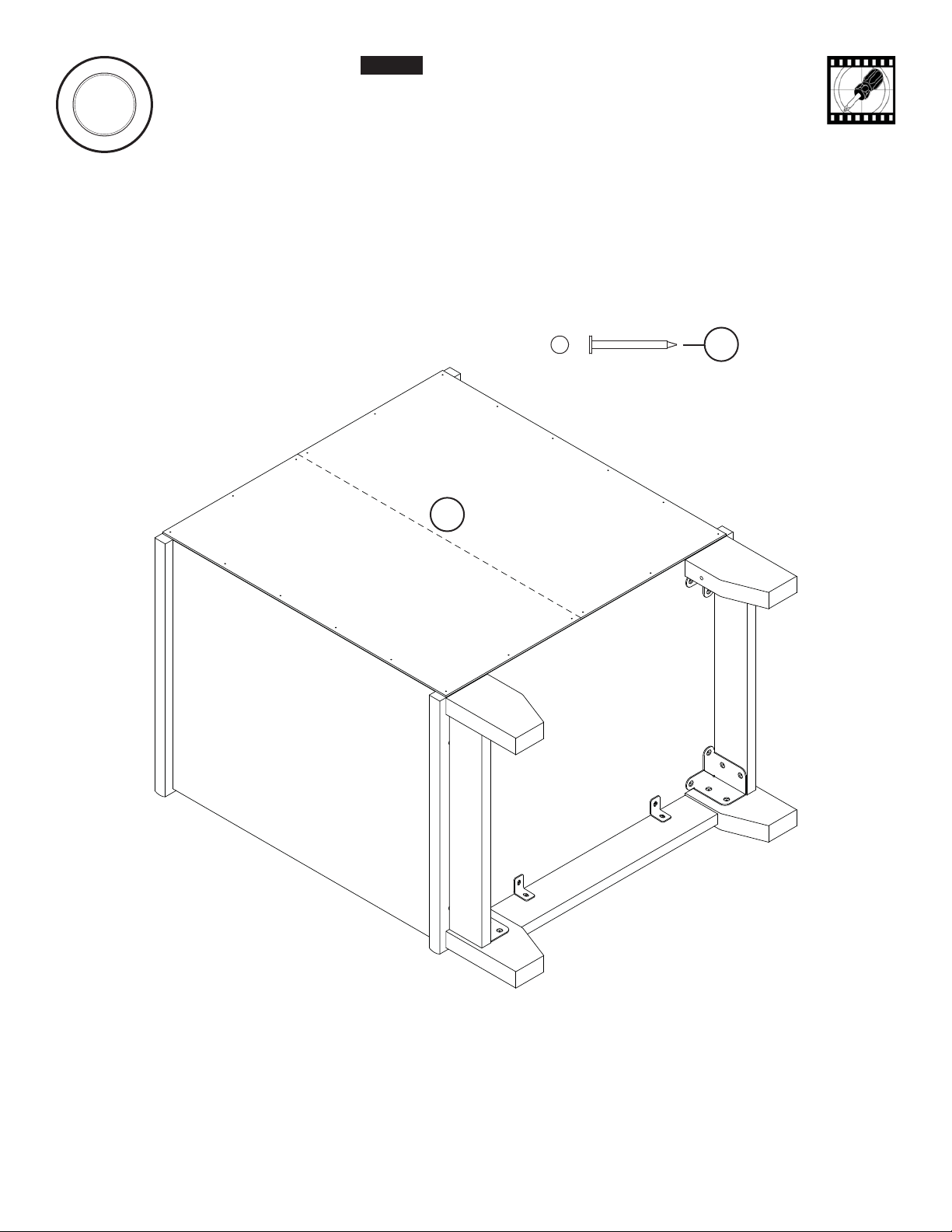

Carefully turn your unit over onto its front edges. Unfold the BACK (E) and lay it over your unit.
Make equal margins along all four edges of the BACK (E). Push on opposite corners of your unit if needed to make it “square”.
Fasten the BACK (E) to your unit using the NAILS (1N).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
NAIL
(20 used in this step)
1N
E
Page 11
www.sauder.com/services414259

Insert the DRAWER SIDES (D16 and D17) at an angle into the slot at each end of the DRAWER FRONT (H).
Slide the DRAWER BOTTOM (D720) into the grooves in the DRAWER SIDES (D16 and D17) and DRAWER FRONT (H).
Fasten the DRAWER BACK (D73) to the DRAWER SIDES (D16 and D17). Use four BLACK 1-9/16" FLAT HEAD SCREWS (30S).
8
8
S
t
e
p
Groove
The tabs should insert freely into the slots.
Gently tilt the DRAWER SIDES side to
side until the tabs slip into the slots.
UNFINISHED
VIEW THE T-LOCK BOX VIDEO
1st 2nd
3rd
Be sure the DRAWER
BOTTOM inserts into the
DRAWER FRONT groove.
With the palm of your hand, tap the
DRAWER BOTTOM down into the groove.
D16
D16
D16
D17
D17
D17
D73
D720
H
H
Page 12 www.sauder.com/services 414259
Start each screw a few turns before
completely tightening any of them.
BLACK 1-9/16" FLAT HEAD SCREW
(4 used in this step)
30S

9
9
S
t
e
p
GOLD 5/16" FLAT HEAD SCREW
(4 used for the SLIDES)
3S

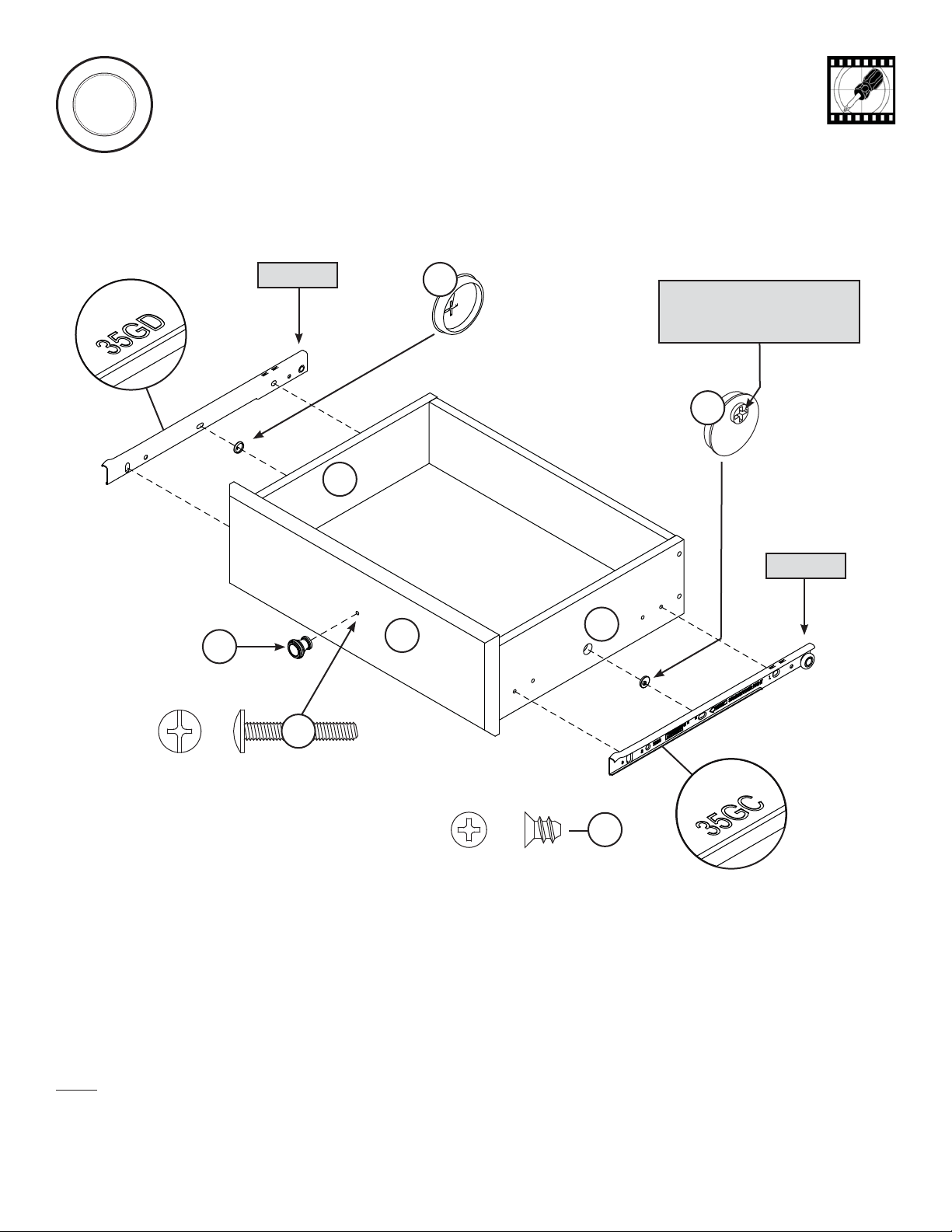

Insert a SLIDE CAM (10A) into the DRAWER SIDES (D16 and D17).
Fasten a DRAWER RIGHT (35GC) to the DRAWER RIGHT SIDE (D16) and a DRAWER LEFT (35GD) to the DRAWER LEFT
SIDE (D17). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.
NOTE: The screw head in the CAM must be visible through the slotted hole in the SLIDE.
Fasten the KNOB (48K) to the DRAWER FRONT (H). Use the GOLD 1" MACHINE SCREW (50S).
1
2
3
1
2
3
Screw head - turn CAM to
line up holes in SLIDES with
holes in DRAWER SIDES.
10A
10A
Roller end
Roller end
D16
D17
H
GOLD 1" MACHINE SCREW
(1 used for the KNOB)
50S
48K
Page 13
www.sauder.com/services414259

10
10
S
t
e
p
Carefully stand your unit upright.
To insert the drawer into your unit, tip the front of the drawer down and drop the rollers on the drawer behind the rollers on the unit.
Lift the front of the drawer up and slide it into the unit.
Place the roller on the SLIDE
behind the roller on the RAIL.
40 lbs.
30 lbs.
15 lbs.
Page 14 www.sauder.com/services 414259

11
11
S
t
e
p

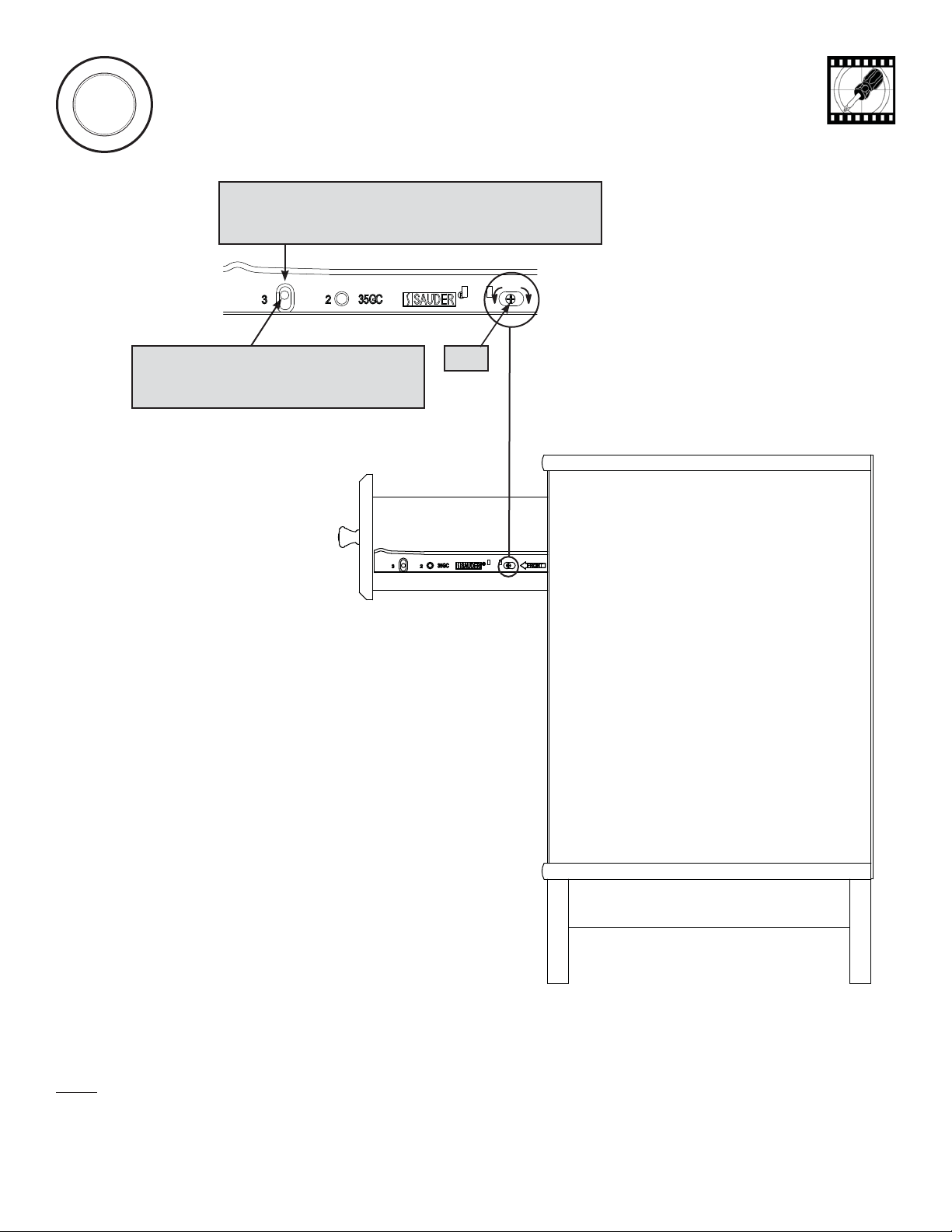

To make adjustments to the drawers, loosen SCREW #3 in the SLIDES a 1/4 turn, then turn the CAM clockwise or counter-clockwise.
Notice how the drawer raises or lowers as you turn the CAM. The higher the screw in the oblong hole, the higher your drawer front
will be. The lower the screw, the lower the drawer front. By adjusting the drawers this way, it will help the DRAWER FRONTS line
up better when closed. Tighten the SCREW when finished with adjustments.
NOTE: Please read the back pages of the instruction booklet for important safety information.
This completes assembly. To clean your unit, dampen a cloth with tap water and wipe.
Loosen screw #3 a 1/4 turn, turn the cam a 1/4 turn
maximum in both the clockwise and counter-clockwise
directions to make adjustments, and then tighten screw #3.
CamThe higher the screw in the oblong hole, the
higher your drawer front will be. The lower
the screw, the lower the drawer front.
Page 15
www.sauder.com/services414259

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que
votre meuble arrive dans d’excellentes conditions. Nos
représentants du service Clientèle sont aimables et prêts
à vous aider au cas où une pièce aurait été endommagée
ou manquerait (ou si vous aviez besoin d’aide pour
l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de
remplacement sera envoyée dans les 48 heures. (Sauf
week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec
les schémas étape par étape du manuel d’instruction
en anglais. Chaque étape en français correspond à la
même étape en anglais. La pièce devant être attachée
à l’élément est représentée en gris sur les schémas de
chaque étape pour plus de précision. Comparer la “Liste
de pièces” ci-dessous avec la “PART IDENTIFICATION”
du manuel en anglais pour vous familiariser avec les
pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS
CONTIENT D’IMPORTANTES INFORMATIONS
RELATIVES À LA SÉCURITÉ. À LIRE ET CONSERVER
POUR TOUTE RÉFÉRENCE FUTURE.
414259
35GA ÉLÉMENT DROITE ........................1
35GB ÉLÉMENT GAUCHE......................1
35GC TIROIR DROIT...............................1
35GD TIROIR GAUCHE...........................1
10A EXCENTRIQUE DE COULISSE......2
1F EXCENTRIQUE ESCAMOTABLE ...4
2F CHEVILLE D'EXCENTRIQUE .........4
4G CONSOLE EN MÉTAL.....................2
31G SUPPORTS EN CORNIÈRE ...........4
48K BOUTON..........................................1
1N CLOU.............................................20
1R GOUPILLE EN MÉTAL ....................2
1S VIS TÊTE LARGE 14 mm NOIRE..28
2S VIS TÊTE PLATE 48 mm NOIRE.....4
3S VIS TÊTE PLATE 8 mm DORÉE.....8
30S VIS TÊTE PLATE 40 mm NOIRE.....4
50S VIS À MÉTAUX 25 mm DORÉE ......1
A EXTRÉMITÉ DROITE......................1
B EXTRÉMITÉ GAUCHE....................1
C DESSUS..........................................1
D DESSOUS .......................................1
D16 CÔTÉ DROIT DE TIROIR................1
D17 CÔTÉ GAUCHE DE TIROIR............1
D73 ARRIÈRE DE TIROIR......................1
D720 FOND DE TIROIR...........................1
E ARRIÈRE.........................................1
F PLINTHE AVANT..............................1
G PLINTHE LATÉRALE.......................2
H DEVANT DE TIROIR........................1
R PIED AVANT GAUCHE/ARRIÈRE
DROIT..............................................2
S PIED AVANT DROIT/ARRIÈRE
GAUCHE..........................................2
Bout de canapé
Page 16 www.sauder.com/services 414259

ÉTAPE 6
Fixer les PLINTHES LATÉRALES (G) aux SUPPORTS
EN CORNIÈRE (31G). Utiliser huit VIS TÊTE LARGE 14
mm NOIRES (1S).
Fixer les PIEDS ARRIÈRE (R et S) aux SUPPORTS EN
CORNIÈRE. Utiliser quatre VIS TÊTE LARGE 14 mm NOIRES (1S).
ÉTAPE 7
Attention
Ne pas relever l'élément dans sa position verticale avant
d'avoir fixé l’ARRIÈRE. L'élément risque de s'effondrer.
Avec précaution, retourner l'élément sur ses chants
avant. Déplier l'ARRIÈRE (E) et le placer sur l'élément.
Veiller à avoir des marges égales le long des quatre chants
de l'ARRIÈRE (E). Si besoin est, enfoncer sur les coins
opposés de l'élément pour s'assurer d'être « d'équerre ».
Fixer l'ARRIÈRE (E) à l'élément à l'aide des CLOUS (1N).
ÉTAPE 5
Fixer quatre SUPPORTS EN CORNIÈRE (31G) au
DESSOUS (D). Utiliser huit VIS TÊTE LARGE 14 mm
NOIRES (1S).
Fixer les deux SUPPORTS EN CORNIÈRE avant aux
PIEDS AVANT (R et S). Utiliser quatre VIS TÊTE LARGE
14 mm NOIRES (1S).
ÉTAPE 4
Fixer deux CONSOLES EN MÉTAL (4G) à la PLINTHE
AVANT (F). Utiliser deux VIS TÊTE LARGE 14 mm
NOIRES (1S).
REMARQUE : S'assurer que les CONSOLES sont à
fleur des chants de la PLINTHE.
Fixer la PLINTHE (F) au DESSOUS (D). Utiliser deux
VIS TÊTE LARGE 14 mm NOIRES (1S).
Insérer deux GOUPILLES EN MÉTAL (1R) dans les
chants courts de la PLINTHE. Enfoncer les PIEDS
AVANT (R et S) sur les GOUPILLES EN MÉTAL.
ÉTAPE 3
Fixer les EXTRÉMITÉS (A et B) au DESSUS (C). Serrer
quatre EXCENTRIQUES ESCAMOTABLES.
Fixer le DESSOUS (D) aux EXTRÉMITÉS (A et B).
Utiliser quatre VIS TÊTE PLATE 48 mm NOIRES (2S).
Attention
Risque des dégâts ou blessures. Les Excentriques
Escamotables doivent être serrés à bloc. Les
Excentriques Escamotables que ne sont pas serrées
à bloc peuvent desserrer et les pièces peuvent
séparer. Pour serrer à bloc, faire tourner l'excentrique
escamotable de 210 degrés.
ÉTAPE 2
Fixer une ÉLÉMENT DROITE (35GA) à l’EXTRÉMITÉ
DROITE (A) et une ÉLÉMENT GAUCHE (35GB) à
l’EXTRÉMITÉ GAUCHE (B). Utiliser quatre VIS TÊTE
PLATE 8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.
ÉTAPE 1
Ne pas serrer les CAMES ESCAMOTABLES dans cette étape.
Assembler l'élément sur un sol à moquette ou sur le
carton vide pour éviter d'endommager l'élément ou le sol.
Enfoncer quatre EXCENTRIQUES ESCAMOTABLES (1F)
dans les EXTRÉMITÉS (A et B). Ensuite, insérer l'extrémité
en métal de la CHEVILLE D'EXCENTRIQUE (2F) dans
chaque EXCENTRIQUE ESCAMOTABLE.
Page 17
www.sauder.com/services414259

ÉTAPE 11
Pour ajuster les tiroirs, desserrer la VIS nº 3 dans les
COULISSES un quart de tour et tourner ensuite la
CAME dans le sens des aiguilles d'une montre ou dans
le sens contraire. Noter que le tiroir monte ou descend
lorsque l'on tourne la CAME. Plus la vis dans le trou
oblong est haute, plus le devant de tiroir sera haut. Plus
la vis est basse, plus le devant de tiroir sera bas. Ajuster
les tiroirs de cette manière permet aux DEVANTS DE
TIROIR d'être mieux alignés une fois fermés. Resserrer
le VIS après d'avoir ajusté.
REMARQUE : Prière de lire les informations importantes
sur la sécurité figurant sur les pages arrière du manuel
d’instructions.
Ceci complète l'assemblage. Pour nettoyer l’unité,
humidifier un chiffon avec de l’eau du robinet et essuyer.
Page 18 www.sauder.com/services 414259
ÉTAPE 8
Insérer les CÔTÉS DE TIROIR (D16 et D17) en biseau
dans la fente dans chaque extrémité du DEVANT DE
TIROIR (H).
Enfiler le FOND DE TIROIR (D720) dans les rainures
des CÔTÉS DE TIROIR (D16 et D17) et du DEVANT DE
TIROIR (H).
Fixer l'ARRIÈRE DE TIROIR (D73) aux CÔTÉS DE
TIROIR (D16 et D17). Utiliser quatre VIS TÊTE PLATE
40 mm NOIRES (30S).
ÉTAPE 9
Insérer une EXCENTRIQUE DE COULISSE (10A) dans
les CÔTÉS DE TIROIR (D16 et D17).
Fixer un TIROIR DROIT (35GC) sur le CÔTÉ DROIT DE
TIROIR (D16) et un TIROIR GAUCHE (35GD) sur le CÔTÉ
GAUCHE DE TIROIR (D17). Utiliser quatre VIS TÊTE
PLATE 8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.
REMARQUE : La tête de vis dans l'EXCENTRIQUE doit
être visible à travers le trou fendu dans la COULISSE.
Fixer le BOUTON (48K) au DEVANT DE TIROIR (H).
Utiliser la VIS À MÉTAUX 25 mm DORÉE (50S).
ÉTAPE 10
Relever, avec précaution, l'élément dans sa position
verticale.
Pour insérer le tiroir dans l'élément, abaisser le devant
du tiroir et faire passer les roulettes situées sur le tiroir
derrière les roulettes situées sur l'élément. Relever le
devant du tiroir et l'enfiler dans l'élément.

Use estas instrucciones de ensamblaje en español junto
con las figuras paso-a-paso provistas en el folleto inglés.
Cada paso en español corresponde al mismo paso en
inglés. Se destacan las figuras de cada paso con una
tonalidad oscura para mostrar precisamente cual parte se
debe montar a la unidad. Compare la “Lista de Part” abajo
con la “Part Identification” en el folleto en inglés para
familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES
CONTIENE INFORMACIÓN IMPORTANTE SOBRE LA
SEGURIDAD. POR FAVOR LEA Y GUÁRDELO PARA
REFERENCIA EN EL FUTURO.
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición
excelente. Nuestros representantes de Servicio al Cliente
son amables y listos para ayudarle con servicio rápido
y eficiente si una parte está defectuosa o ausente (o si
necesita ayuda con el ensamblaje). NO DEVUELVA LA
UNIDAD A LA TIENDA. Llame este número sin cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro
de 48 horas (excepto los fines de semana y días festivos)
Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura.
Si necesita ponerse
en contacto con
Sauder en cuanto a
esta unidad, refiérase
al número de lote y
al número de modelo
cuando llame a nuestro
número gratis.
No. Lote: ___________
Fecha
de compra: _________
35GA GABINETE DERECHO...................1
35GB GABINETE IZQUIERDO ................1
35GC CAJÓN DERECHO........................1
35GD CAJÓN IZQUIERDO......................1
10A EXCÉNTRICO DE CORREDERA....2
1F EXCÉNTRICO ESCONDIDO...........4
2F PASADOR DE EXCÉNTRICO.........4
4G SOPORTE DE METAL.....................2
31G MÉNSULA DE ESQUINA.................4
48K POMO..............................................1
1N CLAVO...........................................20
1R ESPIGA DE METAL.........................2
1S TORNILLO NEGRO DE CABEZA
GRANDE de 14 mm.......................28
2S TORNILLO NEGRO DE CABEZA
PERDIDA de 48 mm ........................4
3S TORNILLO DORADO DE CABEZA
PERDIDA de 8 mm ..........................8
30S TORNILLO NEGRO DE CABEZA
PERDIDA de 40 mm ........................4
50S TORNILLO DORADO PARA METAL
de 25 mm.........................................1
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
A EXTREMO DERECHO ....................1
B EXTREMO IZQUIERDO ..................1
C PANEL SUPERIOR..........................1
D FONDO............................................1
D16 LADO DERECHO DE CAJÓN.........1
D17 LADO IZQUIERDO DE CAJÓN.......1
D73 DORSO DE CAJÓN.........................1
D720 FONDO DE CAJÓN........................1
E DORSO............................................1
F FALDÓN DELANTERO....................1
G FALDÓN LATERAL..........................2
H CARA DE CAJÓN............................1
R PATA IZQUIERDA DELANTERA/PATA
DERECHA POSTERIOR .................2
S PATA DERECHA DELANTERA/PATA
IZQUIERDA POSTERIOR................2
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Mesita414259
Page 19
www.sauder.com/services414259

PASO 6
Fije los FALDONES LATERALES (G) a las MÉNSULAS
DE ESQUINA (31G). Utilice ocho TORNILLOS NEGROS
DE CABEZA GRANDE de 14 mm (1S).
Fije las PATAS POSTERIORES (R y S) a las
MÉNSULAS DE ESQUINA. Utilice cuatro TORNILLOS
NEGROS DE CABEZA GRANDE de 14 mm (1S).
PASO 7
Precaución
No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose
sobre los bordes delanteros. Desdoble el DORSO (E) y
colóquelo sobre la unidad.
Los márgenes a lo largo de todos los bordes del DORSO (E)
deben estar uniformes. Empuje sobre las esquinas opuestas
de la unidad si es requerido para hacerla "cuadrada."
Fije el DORSO (E) a la unidad utilizando los CLAVOS (1N).
PASO 5
Fije cuatro MÉNSULAS DE ESQUINA (31G) al FONDO (D).
Utilice ocho TORNILLOS NEGROS DE CABEZA
GRANDE de 14 mm (1S).
Fije las dos MÉNSULAS DE ESQUINA delanteras a las
PATAS DELANTERAS (R y S). Utilice cuatro TORNILLOS
NEGROS DE CABEZA GRANDE de 14 mm (1S).
PASO 4
Fije dos SOPORTES DE METAL (4G) al FALDÓN
DELANTERO (F). Utilice dos TORNILLOS NEGROS DE
CABEZA GRANDE de 14 mm (1S).
NOTA:Asegúrese que los SOPORTES estén nivelados
con los bordes del FALDÓN.
Fije el FALDÓN (F) al FONDO (D). Utilice dos TORNILLOS
NEGROS DE CABEZA GRANDE de 14 mm (1S).
Inserte dos ESPIGAS DE METAL (1R) en los bordes
cortos del FALDÓN. Empuje las PATAS
DELANTERAS (R e S) sobre las ESPIGAS DE METAL.
PASO 3
Fije los EXTREMOS (A y B) al PANEL SUPERIOR (C).
Apriete cuatro EXCÉNTRICOS ESCONDIDOS.
Fije el FONDO (D) a los EXTREMOS (A y B). Utilice
cuatro TORNILLOS NEGROS DE CABEZA PERDIDA
de 48 mm (2S).
Precaución
Riesgo de daños o heridas. Los Excéntricos Escondidos
deben apretarse completamente. Los Excéntricos
Escondidos que no se aprieten completamente se aflojarán
y las partes pueden separarse. Para apretar completamente,
atornille el excéntrico escondidos 210 grados.
PASO 2
Fije un GABINETE DERECHO (35GA) al EXTREMO
DERECHO (A) y un GABINETE IZQUIERDO (35GB) al
EXTREMO IZQUIERDO (B). Utilice cuatro TORNILLOS
DORADOS DE CABEZA PERDIDA de 8 mm (3S) a
través de los agujeros No. 1 y No. 3.
PASO 1
No apriete los EXCÉNTRICOS ESCONDIDOS en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el
cartón vacío para evitar rayar la unidad o el piso.
Empuje cuatro EXCÉNTRICOS ESCONDIDOS (1F) dentro
de los EXTREMOS (A y B). A continuación, inserte el
extremo de metal de un PASADOR DE EXCÉNTRICO (2F)
dentro de cada EXCÉNTRICO ESCONDIDO.
Page 20 www.sauder.com/services 414259
