Sauder Harvey Park 420869 User manual

Need help? Visit Sauder.com to view video assembly tips or chat with a live rep.
Prefer the phone? Call 1-800-523-3987.
Share your journey!
sauder.com
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-15
Français pg 16-18
Español pg 19-21
Lot # 398397 03/09/17
Purchased: __________________
Be sure to give us a ring before
making any returns. 1-800-523-3987
We don't mess around.
Wall Organizer
Harvey Park Collection | Model 420869

Table of Contents Assembly Tools Required
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty

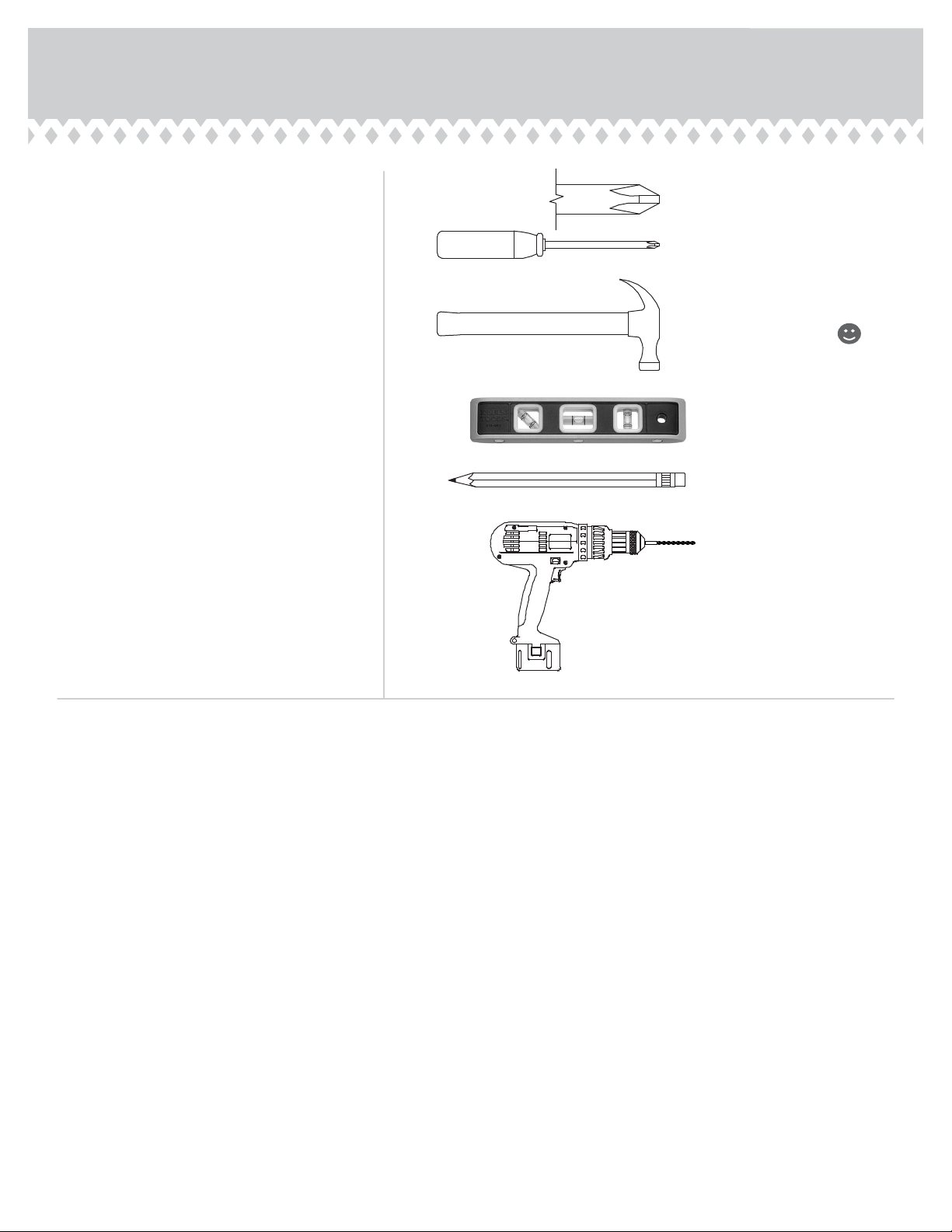

Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
3
4
5-15
16-18
19-21
22
23
420869 www.sauder.com/servicesPage 2
Level
Electric drill with 3/8" bit
(ONLY in indicated step)
Pencil

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A RIGHT END (1)
B TOP (1)
C SHELF (1)
D LOWER BACK (1)
E BACK (1)
F UPRIGHT (1)
G CHALKBOARD (1)
H TALL DIVIDER (1)
I MIDDLE DIVIDER (1)
J SLIDING DOOR (1)
K WALL MOUNT (1)
L WALL CLEAT (1)
M SHORT DIVIDER (1)
N PEG HOOK (6)
420869www.sauder.com/services Page 3
A
B
C
D
E
F
G
H
I
J
K
L
M
N

Hardware Identification

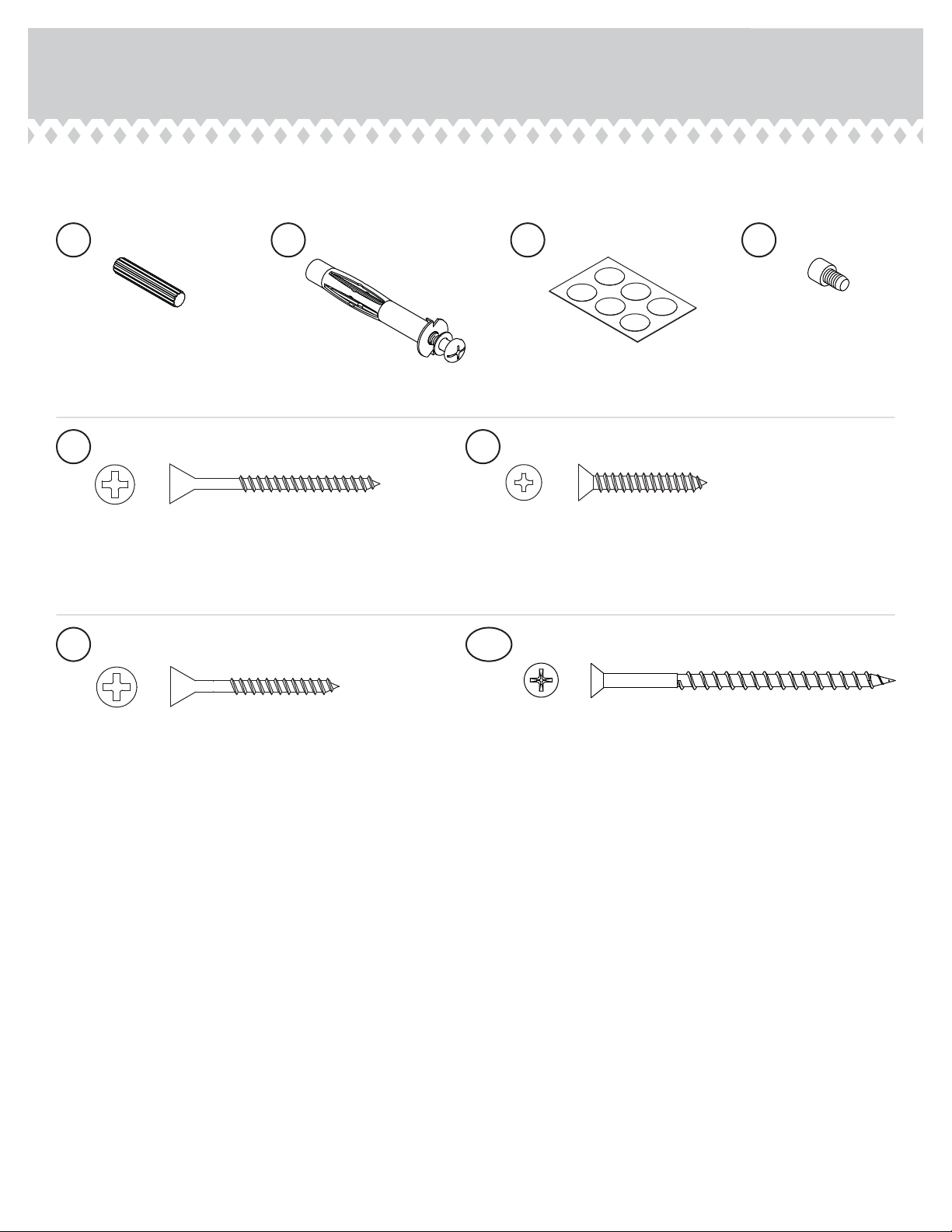

åScrews are shown actual size. You may receive extra hardware with your unit.
420869 www.sauder.com/servicesPage 4
DOOR STOP - 1
4R
SILVER 1-1/8" FLAT HEAD SCREW - 8
10S
BLACK 1-7/8" FLAT HEAD SCREW - 17
2S
WOOD DOWEL - 2
26F
BROWN 1-1/2" FLAT HEAD SCREW - 6
14S 100S BLACK 2-3/4" FLAT HEAD SCREW - 2
WALL ANCHOR - 2
55M APPLIQUE CARD - 1
76P

Step 1
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.
å Fasten the RIGHT END (A) to the SHELF (C).
Use two BLACK 1-7/8" FLAT HEAD SCREWS (2S).
å Fasten the BACK (E) to the SHELF (C). Use two BLACK
1-7/8" FLAT HEAD SCREWS (2S).
420869www.sauder.com/services Page 5
C
A
E
Finished edge
Long finished edge
Groove
Finished surface
Finished edge
BLACK 1-7/8" FLAT HEAD SCREW
(4 used in this step)
2S
Remember:
Righty tighty.
Lefty loosey.

å Fasten the UPRIGHT (F) to the SHELF (C).
Use two BLACK 1-7/8" FLAT HEAD SCREWS (2S).
å Fasten the CHALKBOARD (G) to the SHELF (C).
Use two BLACK 1-7/8" FLAT HEAD SCREWS (2S).
å NOTE: Be sure the textured surface is facing up.
Step 2
420869 www.sauder.com/servicesPage 6
C
BLACK 1-7/8" FLAT HEAD SCREW
(4 used in this step)
2S
F
G
Small holes
Textured surface

Step 3
420869www.sauder.com/services Page 7
H
I
M
C
SILVER 1-1/8" FLAT HEAD SCREW
(6 used in this step)
10S
å Fasten the DIVIDERS (H, I, and M) to the SHELF (C).
Use six SILVER 1-1/8" FLAT HEAD SCREWS (10S).
Outer edge
The hole in each
DIVIDER must be closer
to the outer edge.

å Carefully turn your unit upright.
å Insert two WOOD DOWELS (26F) into the holes in the UPRIGHT (F).
å Fasten the TOP (B) to the RIGHT END (A), BACK (E), UPRIGHT (F), and
CHALKBOARD (G). Use six BLACK 1-7/8" FLAT HEAD SCREWS (2S).
å NOTE: Be sure the WOOD DOWELS insert into the holes in the TOP (B).
å Using your hammer, gently tap the DOOR STOP (4R) into the SHELF (C).
Step 4
420869 www.sauder.com/servicesPage 8
A
B
E
F
G
26F
BLACK 1-7/8" FLAT HEAD SCREW
(6 used in this step)
2S
Long finished edge
Groove
4R
C

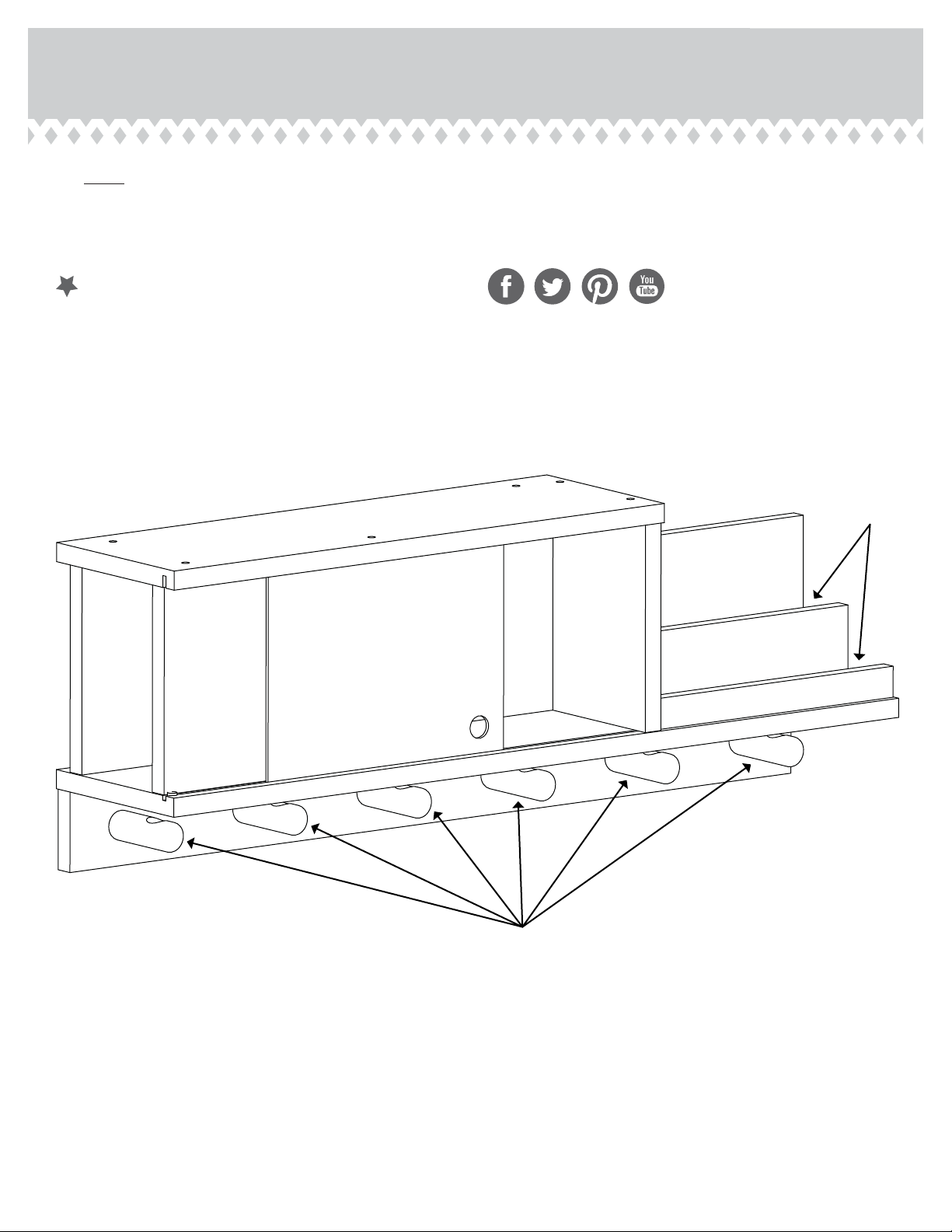

å Fasten six PEG HOOKS (N) to the LOWER BACK (D).
Use six BROWN 1-1/2" FLAT HEAD SCREWS (14S).
Step 5
420869www.sauder.com/services Page 9
N
D
Indention facing up
These holes
must be here.
(6 used)
BROWN 1-1/2" FLAT HEAD SCREW
(6 used in this step)
14S

Step 6
420869 www.sauder.com/servicesPage 10
å Carefully turn your unit onto its front edges.
å Fasten the LOWER BACK (D) to the SHELF (C).
Use three BLACK 1-7/8" FLAT HEAD SCREWS (2S).
D
C
PEG HOOKS
facing down
BLACK 1-7/8" FLAT HEAD SCREW
(3 used in this step)
2S

å Fasten the WALL CLEAT (L) to the BACK (E).
Use two SILVER 1-1/8" FLAT HEAD SCREWS (10S).
å Peel APPLIQUES from the APPLIQUE CARD (76P) and
stick them onto the screw heads in the TOP (B).
Step 7
420869www.sauder.com/services Page 11
L
E
Finished edge
SILVER 1-1/8" FLAT HEAD SCREW
(2 used in this step)
10S
Angled edge
76P
B

å MOUNTING THE WALL ORGANIZER TO YOUR WALL
å First, determine and mark the overall height of the unit in its desired location on your wall. Then, position the WALL MOUNT (K)
on the wall so that the bottom edge of the WALL MOUNT is 6-7/8" (175mm) below the overall height of the unit.
å NOTE: Use your level to be sure the WALL MOUNT (K) is level on the wall.
å Mark both WALL MOUNT (K) hole locations on your wall.
å If both WALL MOUNT (K) holes line up over a wall stud, fasten the WALL MOUNT (K) to the wall. Use two BLACK 2-3/4"
FLAT HEAD SCREWS (100S). Go to Step 9 now.
å NOTE: If the WALL MOUNT (K) holes do not line up over a wall stud, you will need to use the WALL ANCHORS (55M)
through those holes.
å To use a WALL ANCHOR (55M), remove the WALL MOUNT (K) from your wall. Drill a 3/8" hole in your wall at the marked location.
å Unscrew the bolt and washer from the WALL ANCHOR (55M). Insert the bolt and washer through the large hole in the WALL
MOUNT (K). Then, turn the WALL ANCHOR onto the end of the bolt.
å Fasten the WALL MOUNT (K) to your wall.
Step 8
420869 www.sauder.com/servicesPage 12
BLACK 2-3/4" FLAT HEAD SCREW
(2 used into your wall studs)
100S
K
Angled edge
against wall
55M Bolt
Wall Anchor
Washer
K
Large hole
Finished
edge

å Carefully set the Wall Organizer onto the WALL MOUNT (K).
å NOTE: The angled edge of the WALL CLEAT (L) will rest on
the angled edge of the WALL MOUNT (K).
Step 9
420869www.sauder.com/services Page 13
K
K
L
- SIDE VIEW -

å NOTE: The SLIDING DOOR (J) is reversible.
Choose which surface you prefer facing out.
å To insert the SLIDING DOOR (J), insert the top edge of
the SLIDING DOOR into the groove in the TOP (B), then
insert the bottom edge of the SLIDING DOOR into the
groove in the SHELF (C).
Step 10
420869 www.sauder.com/servicesPage 14
J
B
CThe hole will be located
near the top edge when the
opposite surface is chosen.

Step 11
420869www.sauder.com/services Page 15
å NOTE: Please read the back pages of the instruction
booklet for important safety information.
å This completes assembly. Clean with a damp cloth.
Wipe dry.
And to celebrate, why not share your success story?
10 lbs.
5 lbs.
5 lbs.
5 lbs. total
5 lbs. each

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
26F CHEVILLE EN BOIS...................................................2
55M DISPOSITIF D'ANCRAGE MURAL.................2
76P FICHE D'APPLIQUÉS................................................1
4R ARRÊT DE PORTE.......................................................1
2S VIS TÊTE PLATE 48 mm NOIRE...................17
10S VIS TÊTE PLATE 28 mm ARGENTÉE.........8
14S VIS TÊTE PLATE 38 mm MARRON.............6
100S VIS TÊTE PLATE 70 mm NOIRE.....................2
A EXTRÉMITÉ DROITE..................................................1
B DESSUS...............................................................................1
C TABLETTE..........................................................................1
D ARRIÈRE INFÉRIEUR..................................................1
E ARRIÈRE ..............................................................................1
F MONTANT..........................................................................1
G TABLEAU.............................................................................1
H GRAND DIVISEUR........................................................1
I DIVISEUR CENTRAL..................................................1
J PORTE COULISSANTE...........................................1
K FIXATION MURALE.....................................................1
L TASSEAU MURAL........................................................1
M COURT SÉPARATEUR..............................................1
N CROCHET.........................................................................6
Organiseur muralModèle 420869
420869 www.sauder.com/servicesPage 16

ÉTAPE 3
Fixer les DIVISEURS (H, I et M) à la TABLETTE (C). Utiliser six VIS
TÊTE PLATE 28 mm ARGENTÉES (10S).
ÉTAPE 2
Fixer le MONTANT (F) à la TABLETTE (C). Utiliser deux VIS TÊTE
PLATE 48 mm NOIRES (2S).
Fixer le TABLEAU (G) à la TABLETTE (C). Utiliser deux VIS TÊTE
PLATE 48 mm NOIRES (2S).
REMARQUE : S'assurer que la surface texturée est dirigée vers
le haut.
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Fixer l'EXTRÉMITÉ DROITE (A) à la TABLETTE (C). Utiliser deux
VIS TÊTE PLATE 48 mm NOIRES (2S).
Fixer l'ARRIÈRE (E) à la TABLETTE (C). Utiliser deux VIS TÊTE
PLATE 48 mm NOIRES (2S).
ÉTAPE 6
Avec précaution, retourner l'élément sur ses chants avant.
Fixer l'ARRIÈRE INFÉRIEUR (D) à la TABLETTE (C). Utiliser trois
VIS TÊTE PLATE 48 mm NOIRES (2S).
ÉTAPE 5
Fixer six CROCHETS (N) à l'ARRIÈRE INFÉRIEUR (D). Utiliser six
VIS TÊTE PLATE 38 mm MARRON (14S).
ÉTAPE 4
Relever, avec précaution, l'élément dans sa position verticale.
Insérer deux CHEVILLES EN BOIS (26F) dans les trous du
MONTANT (F).
Fixer le DESSUS (B) à l’EXTRÉMITÉ DROITE (A), ARRIÈRE (E),
MONTANT (F) et au TABLEAU (G). Utiliser six VIS TÊTE PLATE
48 mm NOIRES (2S).
REMARQUE : S’assurer d’insérer les CHEVILLES EN BOIS dans
les trous du DESSUS (B).
À l'aide d'un marteau, enfoncer légèrement un ARRÊT DE
PORTE (4R) dans la TABLETTE (C).
420869www.sauder.com/services Page 17

ÉTAPE 11
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer avec un tissu humide. Essuyer.
ÉTAPE 10
REMARQUE : La PORTE COULISSANTE est réversible. Choisir la
surface qui sera dirigée vers le devant de l’unité.
Pour insérer la PORTE COULISSANTE (J), insérer le chant
supérieur de la PORTE COULISSANTE dans la rainure du
DESSUS (B), insérer ensuite le chant inférieur de la PORTE
COULISSANTE dans la rainure de la TABLETTE (C).
ÉTAPE 9
Poser soigneusement le Organiseur mural sur la
FIXATION MURALE (K).
REMARQUE : Le chant biseauté du TASSEAU MURAL (L)
reposera sur le chant biseauté de la FIXATION MURALE (K).
ÉTAPE 8
MONTAGE LE ORGANISEUR MURAL AU MUR
Tout d'abord, déterminer et marquer la hauteur totale du meuble
à l’emplacement souhaité sur le mur. Ensuite, positionner la
FIXATION MURALE (K) sur le mur de manière à ce que le chant
inférieur de la FIXATION MURALE se trouve à 175 mm en dessous
de la hauteur totale de l'unité.
REMARQUE : Utiliser le niveau pour s'assurer que la FIXATION
MURALE (K) est de niveau sur le mur.
Marquer les deux trous pour la FIXATION MURALE (K) sur le mur.
Si les deux trous pour la FIXATION MURALE (K) sont alignés au-
dessus un montant mural, fixer la FIXATION MURALE (K) sur le
mur. Utiliser deux VIS TÊTE PLATE 70 mm NOIRES (100S). Aller
à l'étape 9 maintenant.
REMARQUE : Si les trous pour la FIXATION MURALE (K) ne sont
alignés au-dessus un montant mural, il faudra peut-être utiliser les
DISPOSITIFS D’ANCRAGE MURAL (55M) à travers ces trous.
Pour utiliser un DISPOSITIF D’ANCRAGE MURAL (55M), Retirer la
FIXATION MURALE (K) du mur. Percer un trou de 9,5 mm dans le
mur à l'emplacement marqué.
Dévisser le boulon et rondelle du DISPOSITIF D’ANCRAGE
MURAL (55M). Insérer le boulon et rondelle à travers le gros trou
de la FIXATION MURALE (K). Ensuite, faire tourner le DISPOSITIF
D’ANCRAGE MURAL sur l'extrémité du boulon.
Fixer la FIXATION MURALE (K) sur le mur.
ÉTAPE 7
Fixer le TASSEAU MURAL (L) à l'ARRIÈRE (E). Utiliser deux VIS
TÊTE PLATE 28 mm ARGENTÉES (10S).
Décoller les AUTO-COLLANTS de la FICHE D'APPLIQUÉS (76P)
et coller les sur sur les têtes des vis dans le DESSUS (B).
420869 www.sauder.com/servicesPage 18

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
26F PASADOR DE MADERA.........................................2
55M ANCLAJE DE PARED................................................2
76P TARJETA CON APLICACIONES.......................1
4R TOPE DE LA PUERTA ...............................................1
2S TORNILLO NEGRO DE CABEZA
PERDIDA de 48 mm...............................................17
10S TORNILLO PLATEADO DE CABEZA
PERDIDA de 28 mm.................................................8
14S TORNILLO MARRÓN DE CABEZA
PERDIDA de 38 mm.................................................6
100S TORNILLO NEGRO DE CABEZA
PERDIDA de 70 mm.................................................2
A EXTREMO DERECHO...............................................1
B PANEL SUPERIOR .......................................................1
C ESTANTE.............................................................................1
D DORSO INFERIOR.......................................................1
E DORSO.................................................................................1
F PARAL...................................................................................1
G PIZARRA..............................................................................1
H SEPARADOR ALTO.....................................................1
I SEPARADOR MEDIO.................................................1
J PUERTA CORREDIZA................................................1
K SOPORTE DE PARED ...............................................1
L LISTÓN DE PARED......................................................1
M DIVISOR CORTO..........................................................1
N GANCHO...........................................................................6
Organizador de paredModelo 420869
420869www.sauder.com/services Page 19

PASO 1
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Fije el EXTREMO DERECHO (A) al ESTANTE (C). Utilice dos
TORNILLOS NEGROS DE CABEZA PERDIDA de 48 mm (2S).
Fije el DORSO (E) al ESTANTE (C). Utilice dos TORNILLOS
NEGROS DE CABEZA PERDIDA de 48 mm (2S).
PASO 2
Fije el PARAL (F) al ESTANTE (C). Utilice dos TORNILLOS
NEGROS DE CABEZA PERDIDA de 48 mm (2S).
Fije la PIZARRA (G) al ESTANTE (C). Utilice dos TORNILLOS
NEGROS DE CABEZA PERDIDA de 48 mm (2S).
NOTA: Asegúrese de que la superficie texturizada esté mirando
hacia arriba.
PASO 3
Fije los DIVISORES (H, I y M) al ESTANTE (C). Utilice seis
TORNILLOS PLATEADOS DE CABEZA PERDIDA de 28 mm (10S).
PASO 6
Cuidadosamente voltee la unidad para que repose sobre los
bordes delanteros.
Fije el DORSO INFERIOR (D) al ESTANTE (C). Utilice tres
TORNILLOS NEGROS DE CABEZA PERDIDA de 48 mm (2S).
PASO 5
Fije seis GANCHOS (N) al DORSO INFERIOR (D). Utilice seis
TORNILLOS MARRONES DE CABEZA PERDIDA de 38 mm (14S).
PASO 4
Cuidadosamente ponga la unidad en posición vertical.
Inserte dos PASADORES DE MADERA (26F) en los agujeros
del PARAL (F).
Fije el PANEL SUPERIOR (B) al EXTREMO DERECHO (A),
al DORSO (E), al PARAL (F) y a la PIZARRA (G). Utilice seis
TORNILLOS NEGROS DE CABEZA PERDIDA de 48 mm (2S).
NOTA: Asegúrese de que los PASADORES DE MADERA se
inserten en los agujeros en el PANEL SUPERIOR (B).
Utilizando un martillo, ligeramente golpee un TOPE DE
PUERTA (4R) dentro del ESTANTE (C).
420869 www.sauder.com/servicesPage 20
