Sauder Office Works Affirm 427450 User manual

sauder.com
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE RETAILER.
Sauder.com
Share your journey!
English pg 1-14
Français pg 15-17
Español pg 18-20
Lot # 566590 11/23/21
Purchased: __________________
5-Shelf Bookcase
Noble Elm finish | Model 427450
AFFIRM COLLECTION
How can we help you? To reach our customer service, visit sauder.com/commercial-oce/service
to chat with a live rep or email us.
Prefer the phone? Give us a ring at
877-996-7539 .
Our award-winning team is available Monday-Friday - 8:30 a.m. to 5 p.m. EST (except holidays).

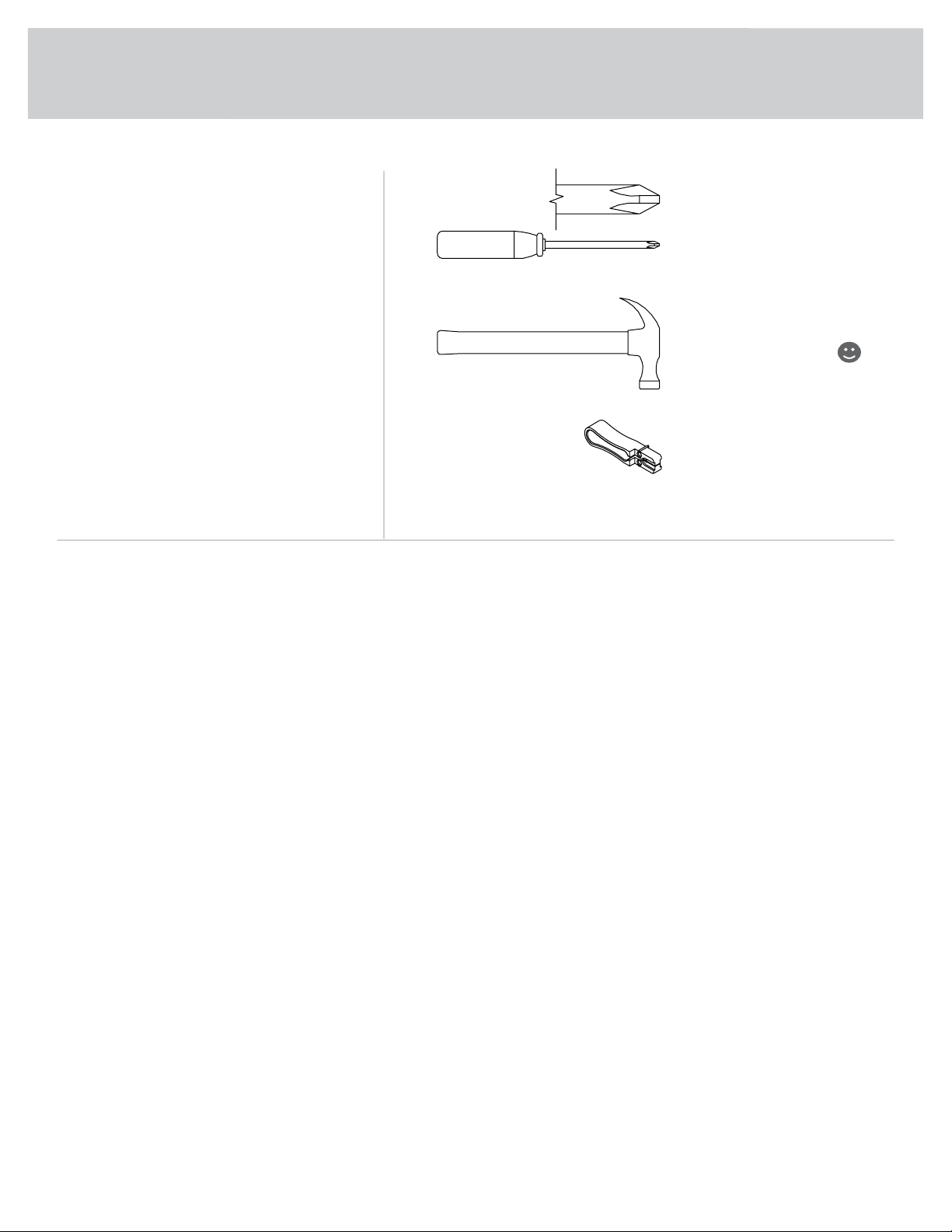

Table of Contents Assembly Tools Required
Part Identification
Hardware Identification
Hardware Usage Guide
Assembly Steps
Français
Español
Safety
Warranty
Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
3
4
5
5-14
15-17
18-20
21-22
23
Nail Holder (provided)
427450 www.sauder.com/commercial-oce/servicePage 2

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A RIGHT END (1)
B LEFT END (1)
C BOTTOM (1)
D ADJUSTABLE SHELF (3)
E BACK (1)
F TOP (1)
G FIXED SHELF (1)
A
B
C
D
E
F
G
D
D
427450www.sauder.com/commercial-oce/service Page 3

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
NAIL - 43
1N RUBBER SLEEVE - 12 2R
SHELF REST - 12
10R
TOUCH-UP PEN - 1
10M
7F TWIST-LOCK®FASTENER - 8
BLACK 7/8" LARGE HEAD SCREW - 2
17S 147S BLACK 2-9/16" FLAT HEAD SCREW - 4
FURNITURE TIPPING
RESTRAINT KIT - 1
97
427450 www.sauder.com/commercial-oce/servicePage 4

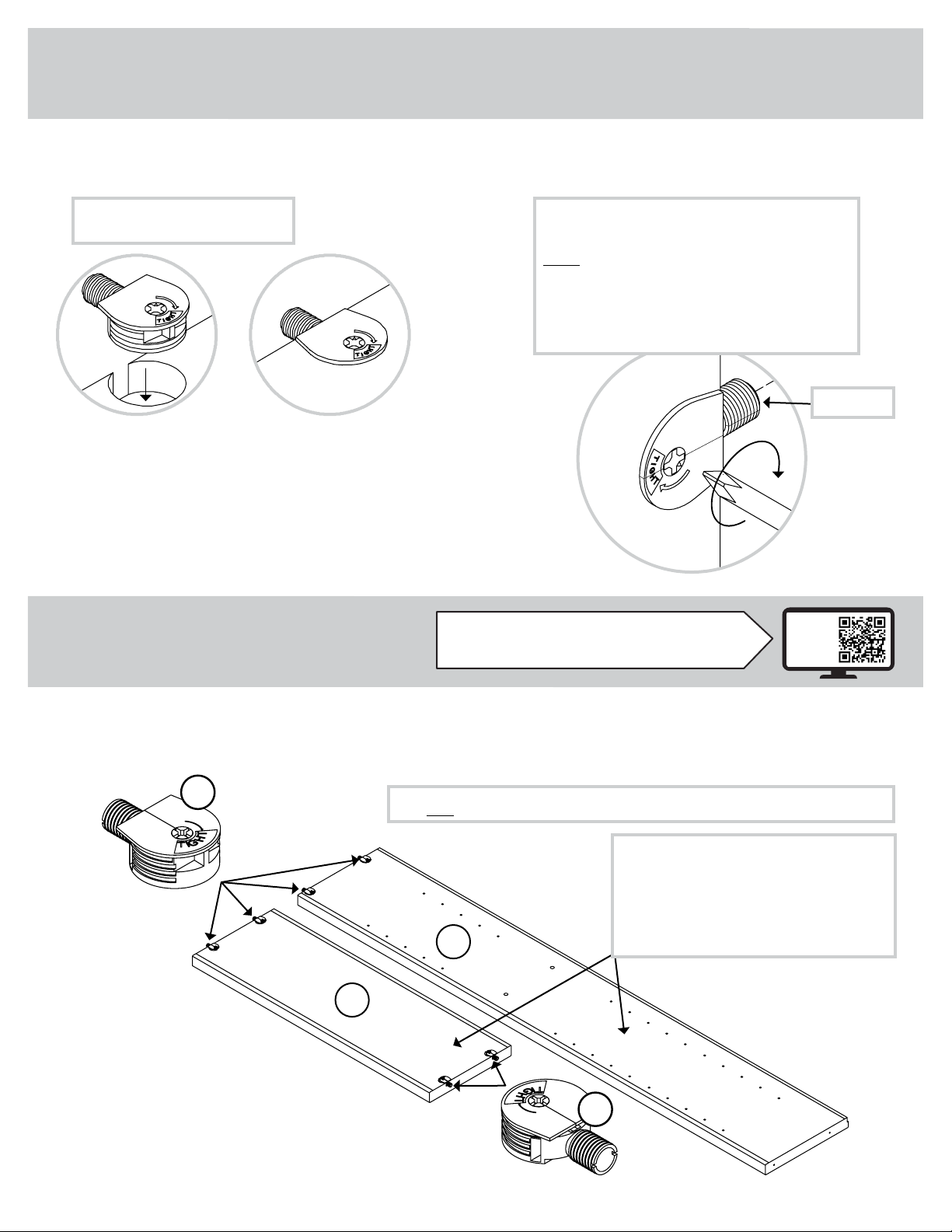

Hardware Usage Guide
1. Insert the dowel end of the FASTENER into the
hole of the adjoining part.
NOTE: The dowel end of the FASTENER must
remain fully inserted in the hole of the adjoining
part while locking the FASTENER.
2. Tighten the FASTENER with a Phillips
screwdriver as tight as possible.
Dowel end
2.
Push a TWIST-LOCK® FASTENER
into the large hole in the part.
1.
HOW TO USE A TWIST-LOCK®FASTENER
Step 1 Look for this icon. It means a video assembly tip is
available at www.sauder.com/service/tips
Find the numbered video or scan the QR code.
å Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.
å Push six SAUDER TWIST-LOCK® FASTENERS (7F) into the large holes in the LEFT END (B) and FIXED SHELF (G).
7F
7F
2
Do not tighten the TWIST-LOCK® FASTENERS in this step.
B
G
Meet Parts (B and G). These components
have been engineered to be lighter,
stronger, faster… well ok. Not technically
faster. But definitely makes for a sturdier
5-shelf bookcase that’s easier to assemble
and friendlier to the environment.
427450www.sauder.com/commercial-oce/service Page 5

Step 2
B
G
2
å Fasten the FIXED SHELF (G) to the LEFT END (B).
Tighten two TWIST-LOCK® FASTENERS.
Surface with TWIST-LOCK® FASTENERS
Surface with TWIST-LOCK® FASTENERS
Notched edge
Some assembly
(and snacks) required.
427450 www.sauder.com/commercial-oce/servicePage 6

å Push two SAUDER TWIST-LOCK® FASTENERS (7F) into
the large holes in the RIGHT END (A).
å Fasten the RIGHT END (A) to the FIXED SHELF (G).
Tighten two TWIST-LOCK® FASTENERS.
Step 3 2
7F
A
A
G
Surface without TWIST-LOCK® FASTENERS
Notched edge
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Part (A). Another
sturdier, easier,
friendlier component!
427450www.sauder.com/commercial-oce/service Page 7

å Open the FURNITURE TIPPING RESTRAINT KIT (97) and
fasten the SAFETY STRAP to the TOP (F). Use the short
screw provided.
å NOTE: Position the SAFETY STRAP exactly as shown.
Step 4
F
Part (F). Another
sturdier, easier,
friendlier component!
Safety strap
97
427450 www.sauder.com/commercial-oce/servicePage 8

å Fasten the TOP (F) to the ENDS (A and B).
Tighten four TWIST-LOCK® FASTENERS.
Step 5
A
B
F
2
Surface without
safety strap
Notched edge
Now might be a
good time to refresh
your drink.
427450www.sauder.com/commercial-oce/service Page 9

å Fasten the BOTTOM (C) to the ENDS (A and B) as shown.
Use four BLACK 2-9/16" FLAT HEAD SCREWS (147S).
Step 6
Notched edge
C
C
A
B
BLACK 2-9/16" FLAT HEAD SCREW
(4 used in this step)
147S
Wrapped seam
427450 www.sauder.com/commercial-oce/servicePage 10

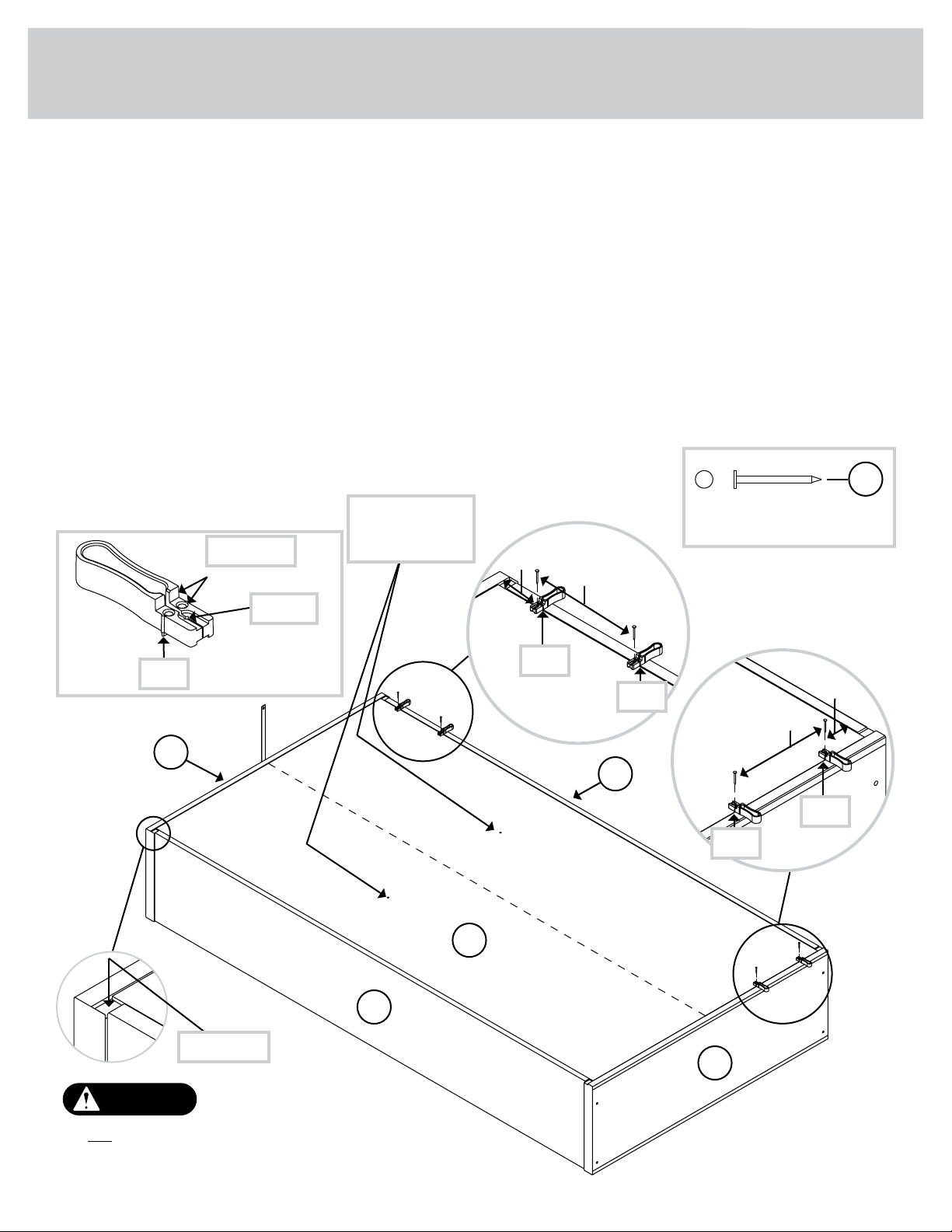

å We have provided a Nail Holder tool to use in this step for proper positioning of the NAILS. Please refer to the parts of the
Nail Holder as the bead, oset edge, and nail slot as shown in the diagram below.
å Diagram 1. Place the BACK (E) into the lower edge of the RIGHT END (A) with the top edge of the BACK (E) against the
lower edge of the TOP (F).
å Diagram 2. Place the bead of the Nail Holder down between the BACK (E) and LEFT END (B) 2" from the corner. Place
a NAIL (1N) into the nail slot of the Nail Holder. Tap the NAIL through the BACK and into lower edge of the LEFT END.
Remove the Nail Holder from the NAIL and completely tap the NAIL in with your hammer. Finish fastening the BACK to
the LEFT END with the hammer and Nail Holder placing NAILS approximately 5" apart.
å Repeat this step to fasten the BACK (E) to the RIGHT END (A).
å Diagram 3. Fasten the BACK (E) to the BOTTOM (C) using the NAILS (1N) and Nail Holder. The NAILS should be 1” from the
corners and 5” apart.
å Repeat this step to fasten the BACK (E) to the TOP (F).
Step 7
Bead
Nail slot
Nail
Holder
NAIL
(42 used in this step)
1N
Unfinished
surface
Oset edge
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Bead
Bead
2.
2" 5"
1"
Bead
Bead
5"
3.
Lower edge
1.
A
C
E
B
F
These holes must
line up over the
FIXED SHELF (G).
427450www.sauder.com/commercial-oce/service Page 11

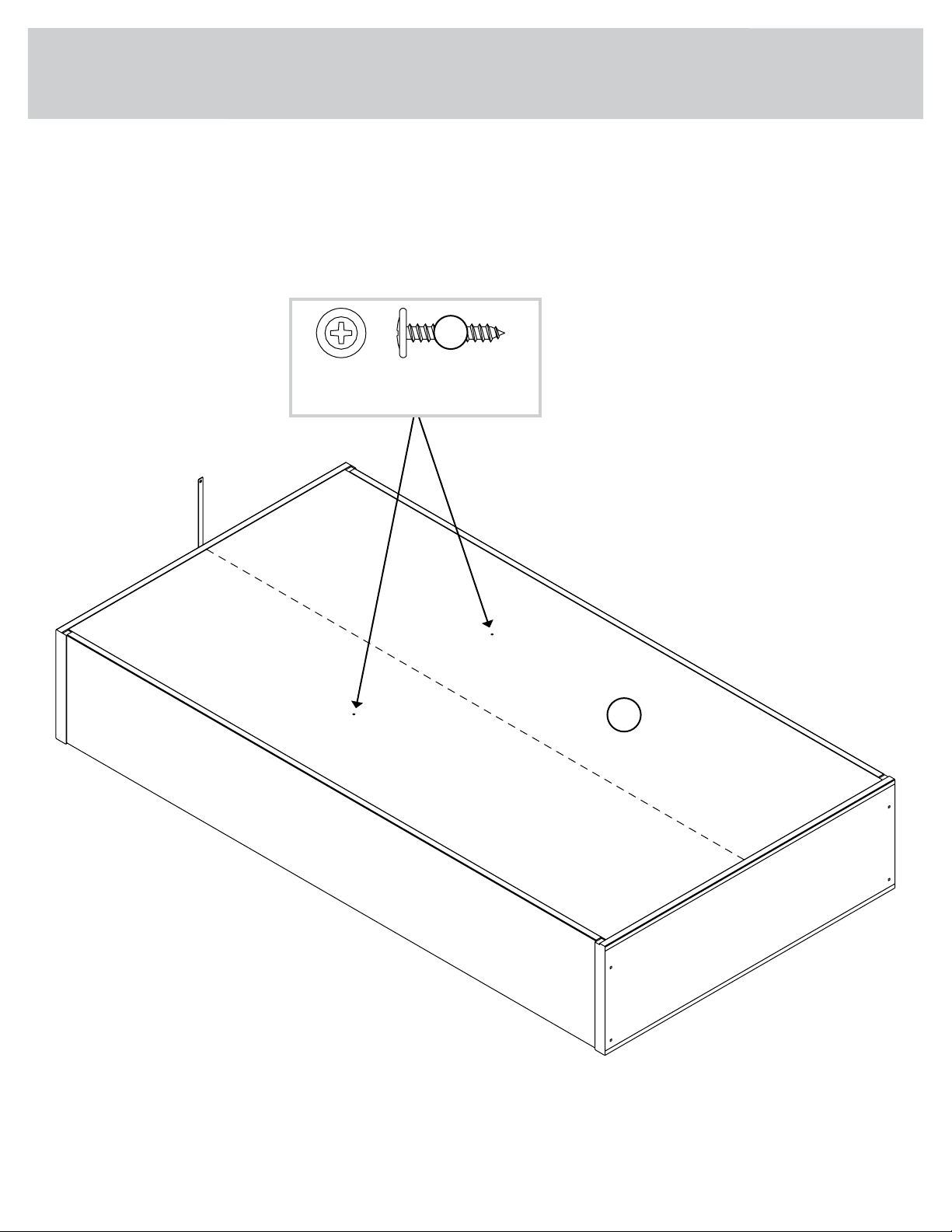

å Fasten the BACK (E) to the FIXED SHELF (G). Use two
BLACK 7/8" LARGE HEAD SCREWS (17S).
Step 8
BLACK 7/8" LARGE HEAD SCREW
(2 used in this step)
17S
E
427450 www.sauder.com/commercial-oce/servicePage 12

å Carefully stand your unit upright in its final location against a wall. We recommend using the SAFETY STRAP for
added stability.
å NOTE: Do not turn the SAFETY DRYWALL ANCHOR into a wall stud. If you prefer to fasten the SAFETY STRAP to a wall
stud, go to your local hardware store for proper hardware.
å INSTALLATION INSTRUCTIONS:
1. Insert the SAFETY DRYWALL ANCHOR through the WASHER and the end of the SAFETY STRAP.
2. Using a Phillips screwdriver or a hand drill, press the screw slightly onto the drywall.
3. Apply pressure; turn the screw until a pilot hole is made and the nylon sheath slips through.
4. Turn the screw until it is flush against the wall and you feel a firm resistance.
5. Continue to turn until the screw starts spinning freely.
å NOTE: Before moving your unit to a dierent location, unscrew the SAFETY DRYWALL ANCHOR from your wall. The
nylon sheath will remain behind your wall.
Step 9
97
Safety
drywall
anchor
Safety strap
Washer
Pro Tip: Lift with your
legs. And, you know,
your arms.
427450www.sauder.com/commercial-oce/service Page 13

å Push the RUBBER SLEEVES (2R) over one end of the SHELF RESTS (10R). Insert the SHELF RESTS into the hole locations
of your choice in the ENDS (A and B). Set the ADJUSTABLE SHELVES (D) onto the SHELF RESTS.
å For long-term care and maintenance of your unit, you may touch up the edges with the TOUCH-UP PEN (10M).
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
Step 10
A
B
D
D
D
15 lbs.
25 lbs.
25 lbs.
25 lbs.
25 lbs.
50 lbs.
2R
10R
(12 used)
10M
Part (D). Another
sturdier, easier,
friendlier component!
And to celebrate, why not share your success story at sauder.com or
427450 www.sauder.com/commercial-oce/servicePage 14

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
877-996-7539
Du lundi au vendredi, de 8:30 heures du matin à
5 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
7F FIXATION TWIST-LOCK®.......................................8
10M FEUTRE DE RETOUCHE.........................................1
1N CLOU ................................................................................43
2R MANCHON EN CAOUTCHOUC...................12
10R SUPPORT DE TABLETTE....................................12
97 KIT DE RETENUE ANTI-BASCULEMENT
POUR MOBILIER...........................................................1
17S VIS TÊTE LARGE 22 mm NOIRE ...................2
147S VIS TÊTE PLATE 65 mm NOIRE..................4
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C DESSOUS...........................................................................1
D TABLETTE RÉGLABLE............................................3
E ARRIÈRE ..............................................................................1
F DESSUS...............................................................................1
G TABLETTE FIXE..............................................................1
Bibliothèque 5 tablettesModèle 427450
427450www.sauder.com/commercial-oce/service Page 15

ÉTAPE 5
Fixer le DESSUS (F) aux EXTRÉMITÉS (A et B). Serrer quatre
FIXATIONS TWIST-LOCK®.
ÉTAPE 4
Ouvrir le KIT DE RETENUE ANTI-BASCULEMENT POUR
MOBILIER (97) et fixer la SANGLE DE SÉCURITÉ au DESSUS (F).
Utiliser la vis courte fourni.
REMARQUE : Placer la SANGLE DE SÉCURITÉ exactement
comme l'indique le schéma.
ÉTAPE 3
Attention : Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Enfoncer deux FIXATIONS TWIST-LOCK® SAUDER (7F) dans les
gros trous de l'EXTRÉMITÉ DROITE (A).
Fixer l'EXTRÉMITÉ DROITE (A) à la TABLETTE FIXE (G). Serrer
deux FIXATIONS TWIST-LOCK®.
ÉTAPE 2
Fixer la TABLETTE FIXE (G) à l'EXTRÉMITÉ GAUCHE (B). Serrer
deux FIXATIONS TWIST-LOCK®.
ÉTAPE 1
Ne pas serrer les FIXATIONS TWIST-LOCK® à cette étape.
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Enfoncer six FIXATIONS TWIST-LOCK® SAUDER (7F) dans les gros
trous de l'EXTRÉMITÉ GAUCHE (B) et de la TABLETTE FIXE (G).
Guide d'utilisation de la visserie
UTILISATION DE LA FIXATION TWIST-LOCK®
1. Enfoncer une FIXATION TWIST-LOCK® dans le gros trou
de la pièce.
2. 1. Insérer l'extrémité filetée de la FIXATION dans le trou de la
pièce attenante.
REMARQUE : L'extrémité filetée de la FIXATION doit rester
complètement insérée dans le trou de la pièce attenante lorsque
l'on bloque la FIXATION.
2. Bien serrer la FIXATION à l'aide d'un tournevis Phillips.
427450 www.sauder.com/commercial-oce/servicePage 16

ÉTAPE 10
Enfoncer les MANCHONS EN CAOUTCHOUC (2R) sur l’une
extrémité des SUPPORTS DE TABLETTE (10R). Insérer les
SUPPORTS DE TABLETTE dans les trous choisis dans les
EXTRÉMITÉS (A et B). Poser les TABLETTES RÉGLABLES (D) sur
les SUPPORTS DE TABLETTE.
Pour un entretien à long terme de l'élément, il est possible de
retoucher les chants à l'aide du FEUTRE DE RETOUCHE (10M).
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer avec un tissu humide. Essuyer.
ÉTAPE 9
Relever, avec précaution, l'élément dans sa position verticale et
placer l'élément dans son emplacement final, contre un mur. Il est
recommandé d'utiliser la SANGLE DE SÉCURITÉ pour renforcer
la stabilité.
REMARQUE : Ne pas tourner le DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE dans un montant mural. Si on préfère fixer la
SANGLE DE SÉCURITÉ à un montant mural, obtenir la visserie
appropriée auprès d’une quincaillerie locale.
INSTRUCTIONS D’INSTALLATION :
1. Insérer le DISPOSITIF DE SÉCURITÉ POUR PLACOPLÂTRE à
travers la RONDELLE et l'extrémité de la SANGLE DE SÉCURITÉ.
2. À l’aide d’un tournevis cruciforme ou d’une perceuse à main,
visser légèrement la vis contre le placoplâtre.
3. Appliquer une certaine pression ; faire tourner la vis jusqu’à la
gaine en nylon glisse à travers.
4. Faire tourner la vis jusqu’à ce qu’elle soit à fleur du mur et
qu'une résistance ferme se fasse sentir.
5. Continuer de tourner jusqu’à ce que la vis commence à
pivoter librement.
REMARQUE : Avant de déplacer l’unité vers un emplacement
diérent, dévisser le DISPOSITIF DE SÉCURITÉ POUR
PLACOPLÂTRE du mur. La gaine en nylon restera derrière le mur.
ÉTAPE 8
Fixer l'ARRIÈRE (E) à la TABLETTE FIXE (G). Utiliser deux VIS
TÊTE LARGE 22 mm NOIRES (17S).
ÉTAPE 7
Un porte-clou est prévu à cette étape pour positionner
correctement les CLOUS. Consulter les pièces du porte-clou
comme le cordon, le bord coudé et la fente de clou, comme
l’indique le schéma ci-dessous.
Schéma 1. Placer l’ARRIÈRE (E) sur le bord inférieur de
l’EXTRÉMITÉ DROITE (A) avec le bord supérieur de l’ARRIÈRE (E)
contre le bord inférieure du DESSUS (F).
Schéma 2. Placer le cordon du porte-clou entre l’ARRIÈRE (E) et
l’EXTRÉMITÉ GAUCHE (B) de 51 mm du coin. Placer un CLOU (1N)
dans la fente de clou du porte-clou. Enfoncer le CLOU dans l’ARRIÈRE
et dans le bord inférieur de l'EXTRÉMITÉ GAUCHE. Retirer le porte-clou
du CLOU et enfoncer complètement le CLOU avec un marteau. Finir de
fixer l’ARRIÈRE sur l'EXTRÉMITÉ GAUCHE avec le marteau et le porte-
clou en plaçant les CLOUS approximativement à 12,7 cm d’écart.
Répéter cette étape pour fixer l’ARRIÈRE (E) à l'EXTRÉMITÉ DROITE (A).
Schéma 3. Fixer l'ARRIÈRE (E) au DESSOUS (C) à l'aide des
CLOUS (1N) et le porte-clou. Les CLOUS doivent être placés avec
une séparation de 25 mm des coins et 12,7 cm d’écart.
Répéter cette étape pour fixer l’ARRIÈRE (E) au DESSUS (F).
ÉTAPE 6
Fixer le DESSOUS (C) aux EXTRÉMITÉS (A et B) comme l'indique le
schéma. Utiliser quatre VIS TÊTE PLATE 65 mm NOIRES (147S).
427450www.sauder.com/commercial-oce/service Page 17

Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura. Si
necesita ponerse en
contacto con Sauder en
cuanto a esta unidad,
refiérase al número
de lote y al número de
modelo cuando llame a
nuestro número gratis.
No. lote: ____________
Fecha de
compra: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso en
español corresponde al mismo paso en inglés. Compare la “Lista
de Part” abajo con la “Part Identification” en el folleto en inglés
para familiarizarse con Las partes de ensamblaje.
NOTA:ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
CONTÁCTENOS PRIMERO
ANTES DE HACER DEVOLUCIONES A LA TIENDA.
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
Llame este número sin cargo:
877-996-7539
Lunes a viernes, 8:30 a.m. - 5:00 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
7F SUJETADOR TWIST-LOCK®................................8
10M PLUMA DE RETOQUE..............................................1
1N CLAVO.............................................................................43
2R MANGUITO DE GOMA.........................................12
10R SOPORTE DE ESTANTE......................................12
97 KIT DE CONTROL ANTI-INCLINACIÓN
PARA MOBILIARIO.....................................................1
17S TORNILLO NEGRO DE CABEZA GRANDE
de 22 mm..........................................................................2
147S TORNILLO NEGRO DE CABEZA PERDIDA
de 65 mm.........................................................................4
A EXTREMO DERECHO...............................................1
B EXTREMO IZQUIERDO............................................1
C FONDO.................................................................................1
D ESTANTE AJUSTABLE ............................................3
E DORSO.................................................................................1
F PANEL SUPERIOR.......................................................1
G ESTANTE INMÓVIL.....................................................1
Biblioteca con 5 estantesModelo 427450
427450 www.sauder.com/commercial-oce/servicePage 18

PASO 2
Fije el ESTANTE INMÓVIL (G) al EXTREMO IZQUIERDO (B).
Apriete dos SUJETADORES TWIST-LOCK®.
PASO 1
No apriete los SUJETADORES TWIST-LOCK® en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Empuje seis SUJETADORES TWIST-LOCK® SAUDER (7F) en
los agujeros grandes del EXTREMO IZQUIERDO (B) y del
ESTANTE INMÓVIL (G).
PASO 5
Fije el PANEL SUPERIOR (F) a los EXTREMOS (A y B). Apriete
cuatro SUJETADORES TWIST-LOCK®.
PASO 4
Abrir el KIT DE CONTROL ANTI-INCLINACIÓN PARA
MOBILIARIO (97) y fijar la CORREA DE SEGURIDAD al PANEL
SUPERIOR (F). Utilice el tornillo corto suministrado.
NOTA: Coloque la CORREA DE SEGURIDAD exactamente como
se muestra.
PASO 3
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Empuje dos SUJETADORES TWIST-LOCK® SAUDER (7F) en los
agujeros grandes del EXTREMO DERECHO (A).
Fije el EXTREMO DERECHO (A) al ESTANTE INMÓVIL (G). Apriete
dos SUJETADORES TWIST-LOCK®.
Guía de uso de herrajes
CÓMO UTILIZAR EL SUJETADOR TWIST-LOCK®
1. Empuje un SUJETADOR TWIST-LOCK® dentro del agujero
grande en la parte.
2. 1. Inserte el extremo con cabilla del SUJETADOR en el agujero
de la parte adjunta.
NOTA: El extremo con cabilla del SUJETADOR debe quedarse
completamente insertado en el agujero de la parte adjunta
cuando se enclava el SUJETADOR.
2. Apriete el SUJETADOR lo más apretado posible con un
destornillador Phillips (cruz).
427450www.sauder.com/commercial-oce/service Page 19

PASO 10
Empuje los MANGUITOS DE GOMA (2R) sobre uno extremo de los
SOPORTES DE ESTANTE (10R). Inserte los SOPORTES DE ESTANTE
en los agujeros al nivel preferido de los EXTREMOS (A y B). Coloque
los ESTANTES AJUSTABLES (D) sobre los SOPORTES DE ESTANTE.
Para el cuidado y mantenimiento de la unidad, puede retocar los
bordes con la PLUMA DE RETOQUE (10M).
NOTA: Por favor, lea las páginas de atrás del folleto de
instrucciones en cuanto a importante información de seguridad.
Esto completa el ensamblaje. Limpiar con un trapo húmedo.
Seque con un paño.
PASO 9
Cuidadosamente ponga la unidad en posición vertical y coloque su
unidad en su posición final contra una pared. Se recomienda que
utilice la CORREA DE SEGURIDAD para aumentar la estabilidad.
NOTA: No gire el ANCLAJE DE SEGURIDAD PARA EL DRYWALL
en un montante de la pared. Si prefiere ajustar la CORREA DE
SEGURIDAD a un montante de la pared, vaya a su ferretería local
para obtener las herramientas adecuadas.
INSTRUCCIONES DE INSTALACIÓN:
1. Inserte el ANCLAJE DE SEGURIDAD PARA EL DRYWALL a
través la ARANDELA y el extremo de la CORREA DE SEGURIDAD.
2. Con un destornillador Phillips o un taladro, presione ligeramente
el tornillo en el drywall.
3. Presione; gire el tornillo hasta que se haga un agujero piloto y
se cuele la cubierta de nailon.
4. Gire el tornillo hasta que quede al ras contra la pared y usted
sienta una resistencia firme.
5. Continúe girando hasta que el tornillo comience a rotar libremente.
NOTA: Antes de trasladar la unidad a otra ubicación, desatornille
el ANCLAJE DE SEGURIDAD PARA EL DRYWALL de su pared. La
cubierta de nailon permanecerá detrás de su pared.
PASO 8
Fije el DORSO (E) al ESTANTE INMÓVIL (G). Utilice dos
TORNILLOS NEGROS DE CABEZA GRANDE de 22 mm (17S).
PASO 7
Hemos proporcionado un sostenedor de clavos para utilizar en
este paso para la colocación adecuada de los CLAVOS. Por favor
refiérase a las partes del Sostenedor de Clavos como el talón,
borde de compensación, y ranuras para clavos como se muestra
en el siguiente diagrama.
Gráfico 1. Coloque el DORSO (E) al borde inferior del EXTREMO
DERECHO (A) con el borde superior del DORSO (E) contra el
borde inferior del PANEL SUPERIOR (F).
Gráfico 2. Coloque el talón del sostenedor de clavos hacia abajo
entre el DORSO (E) y el EXTREMO IZQUIERDO (B) 51 mm de
la esquina. Coloque un CLAVO (1N) en la ranura del clavo del
Sostenedor de Clavos. Golpeé el CLAVO a través del DORSO y
dentro del borde inferior del EXTREMO IZQUIERDO. Remueva
el Sostenedor de Clavos del CLAVO y golpeé completamente el
CLAVO con su martillo. Termine de sujetar el DORSO al EXTREMO
IZQUIERDO con el martillo y el sostenedor de clavos posicionando
los CLAVOS con aproximadamente 12,7 cm de separación.
Repita este paso para fijar el DORSO (E) al EXTREMO DERECHO (A).
Gráfico 3. Fije el DORSO (E) al FONDO (C) utilizando los CLAVOS (1N)
y el sostenedor de clavos. Debe colocar los CLAVOS a una distancia
de 25 mm de las esquinas y a 12,7 cm de separación.
Repita este paso para fijar el DORSO (E) al PANEL SUPERIOR (F).
PASO 6
Fije el FONDO (C) a los EXTREMOS (A y B) como se muestra. Use
cuatro TORNILLOS NEGROS DE CABEZA PERDIDA de 65 mm (147S).
427450 www.sauder.com/commercial-oce/servicePage 20
