Schlage L9000 Series User manual

*P516-908*
P516-908
1 IMPORTANT! Check lock handing before installation.
To change handing:
1. Pull out the latch
and rotate 180°.
2. Remove the lock
handing screw
from one side of
the chassis and
install it on the
opposite side.
The lock handing
screw should
always be on the
interior side of the
door.
Pull
Rotate
180°
Handing
screw
2 Install lock chassis.
DO NOT FULLY
TIGHTEN CHASSIS
MOUNTING
SCREWS
L9000 Series Lock with Indicator Escutcheon Trim
L9000 Lock with Indicator
Installation Instructions
Indicator trim is available for
either the inside or outside of the
door on allowable functions.
Non-indicator trim is furnished on
the opposite side of the door.
Conrm desired placement
(inside or outside) before
installation.
The L9000 lock with indicator
is not intended for exterior
door applications.
For retrot, see page 9.
Thumb turn with indicator
inside x cylinder non-indicator
outside shown
OR
OR
Indicator options:
Privacy Coin turnCylinder
Tools for installation:
Not included:
Included:
Check the
door preparation
dimensions with
the template
included in the
package.
Thumb turn

2
3 Install springs and spindles.
Exterior
4 Prepare outside lever assembly for installation.
4a Install outside mounting posts.
LV functions
FULLY TIGHTEN MOUNTING POSTS ON SCREWS.
4b Install outside spring cage or spacer.
OR
O
OU
LThe spring cage arrow
must point in direction
of lever down rotation.
Install spacer
for L/LV9485
STEP 5 for OUTSIDE NON-INDICATOR TRIM ONLY.
For OUTSIDE INDICATOR trim, skip to STEP 6.
5 Install outside trim.
Cylinder Functions
5a Install escutcheon assembly.
Exterior
5b Insert key halfway into the cylinder, and install the
cylinder with cylinder spring as shown.
5c Rotate cylinder clockwise.
b.
Exterior
Key inserted
halfway
c.
Privacy Functions
5a Install escutcheon assembly.

3

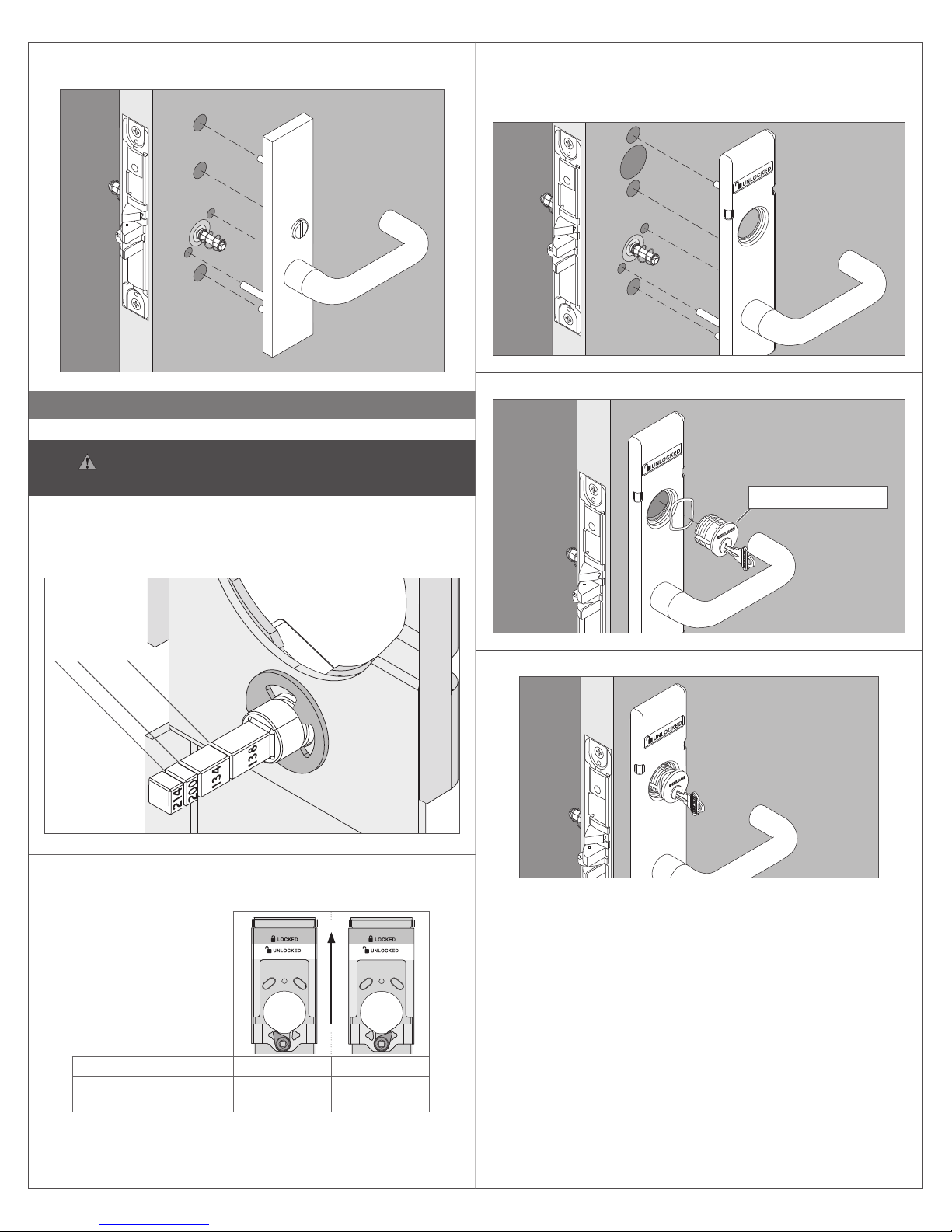

Coin Turn Functions
5a Install escutcheon assembly.
For INSIDE INDICATOR trim, skip to step 7.
6 For Outside Indicator Trim ONLY – Install outside
indicator.
A. Trim the cam spindle if necessary (cylinder and privacy
functions only).
Break the spindle at the appropriate mark according to door
thickness. (If necessary, remove clip.)
2" 1C\v" 1C\,"
B. IMPORTANT! Check indicator handing with indicator
positioned against top rim of reinforcement plate.
OUTSIDE
INDICATOR
Non-deadbolt functions* RH/RR LH/LR
Deadbolt functions and
L9040, L9044, L9056 LH/LR RH/RR
* Except L9040, L9044, L9056
If necessary to change indicator handing, refer to steps on
page 8.
Cylinder Functions with Indicator
6a Unlock the door.
6b Install the indicator/escutcheon assembly.
Exterior
6c Install the cylinder with cylinder spring as shown.
Key inserted halfway
6d Rotate cylinder clockwise.
LAdditional outside indicator functions are shown on the
following page.

4

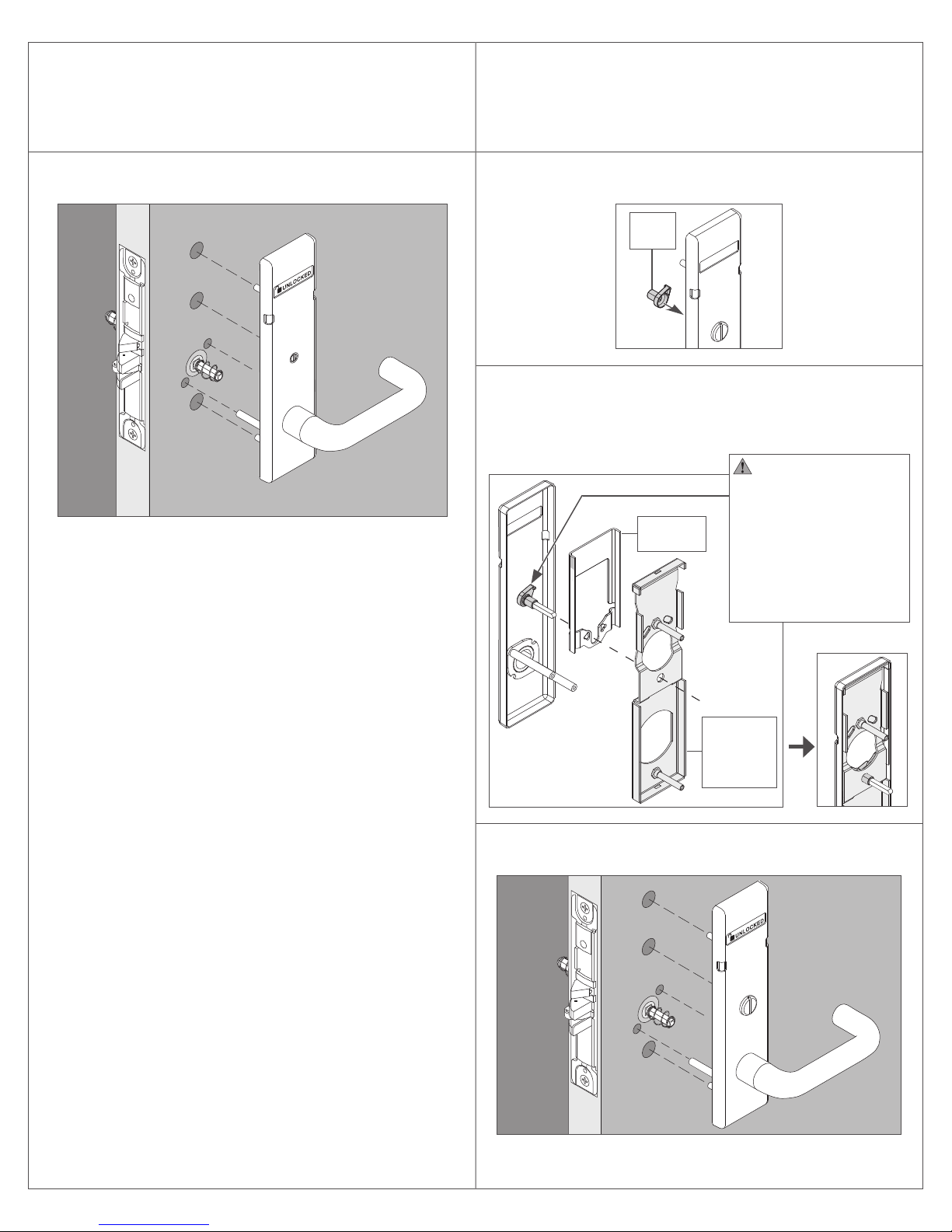

Privacy Functions with Indicator
6a Unlock the door.
6b Install the indicator/escutcheon assembly.
Exterior
Coin Turn Functions with Indicator
6a Unlock the door.
6b Assemble the coin turn faceplate and cam.
Cam
6c Place indicator and reinforcement plate on faceplate
assembly.
Indicator
Reinforcement
plate
Be sure to position the cam according
to door handing chart shown on page 3.
6d Install the indicator/escutcheon assembly.
Exterior
7 Install inside spring cage and mounting plate.
LThe spring cage arrow
must point in direction
of lever down rotation.
Interior

5

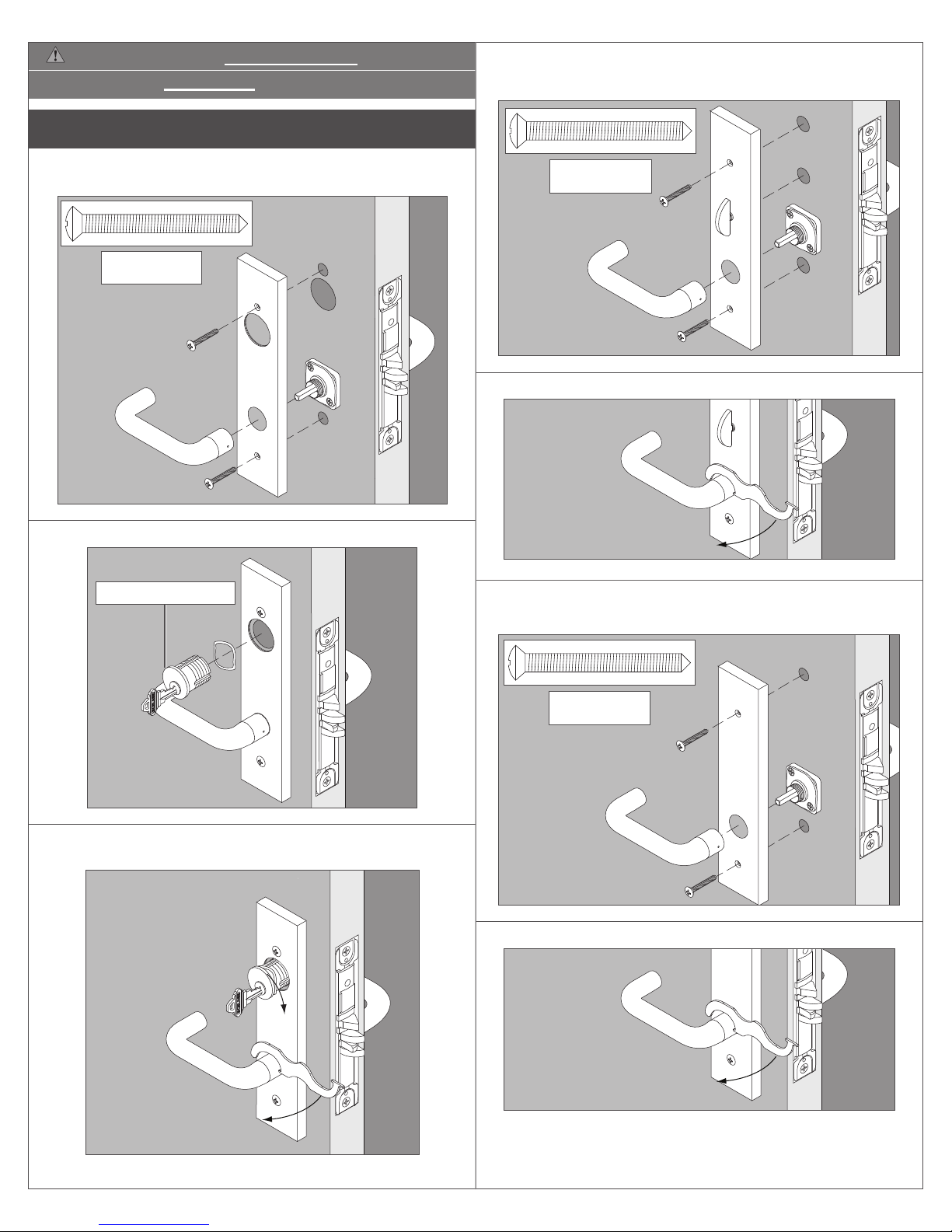

STEP 8 for INSIDE NON-INDICATOR TRIM ONLY.
For INSIDE INDICATOR TRIM, skip to STEP 9.
8 Install inside cylinder or thumb turn trim.
Cylinder Functions
8a Install the escutcheon/lever assembly.
Interior
DO NOT
overtighten.
8b Install the cylinder with cylinder spring as shown.
Key inserted halfway
8c Rotate cylinder clockwise and tighten bushing with
spanner wrench.
Thumb Turn Functions
8a Install the escutcheon/lever assembly.
Interior
DO NOT
overtighten.
8b Tighten bushing with spanner wrench.
Lever Only Functions
8a Install the escutcheon/lever assembly.
Interior
DO NOT
overtighten.
8b Tighten bushing with spanner wrench.
If both inside and outside of lock are now installed, skip to step 10.

6
9 For Inside Indicator Trim ONLY – Install inside indicator.
A. Trim the cam spindle if necessary (cylinder and privacy
functions only).
Break the spindle at the appropriate mark according to door
thickness. (If necessary, remove clip.)
2" 1C\v" 1C\,"
B. IMPORTANT! Check indicator handing with indicator
positioned against top rim of reinforcement plate.
INSIDE
INDICATOR
Non-deadbolt functions* LH/LR RH/RR
Deadbolt functions and
L9040, L9044, L9056 RH/RR LH/LR
* Except L9040, L9044, L9056
If necessary to change indicator handing, refer to steps on
page 8.
Cylinder Functions with Indicator
9a Unlock the door.
9b Install the indicator/escutcheon assembly.
Interior
DO NOT
overtighten.
9c Install the cylinder with cylinder spring as shown.
9d Rotate cylinder clockwise and tighten bushing with
spanner wrench.

7

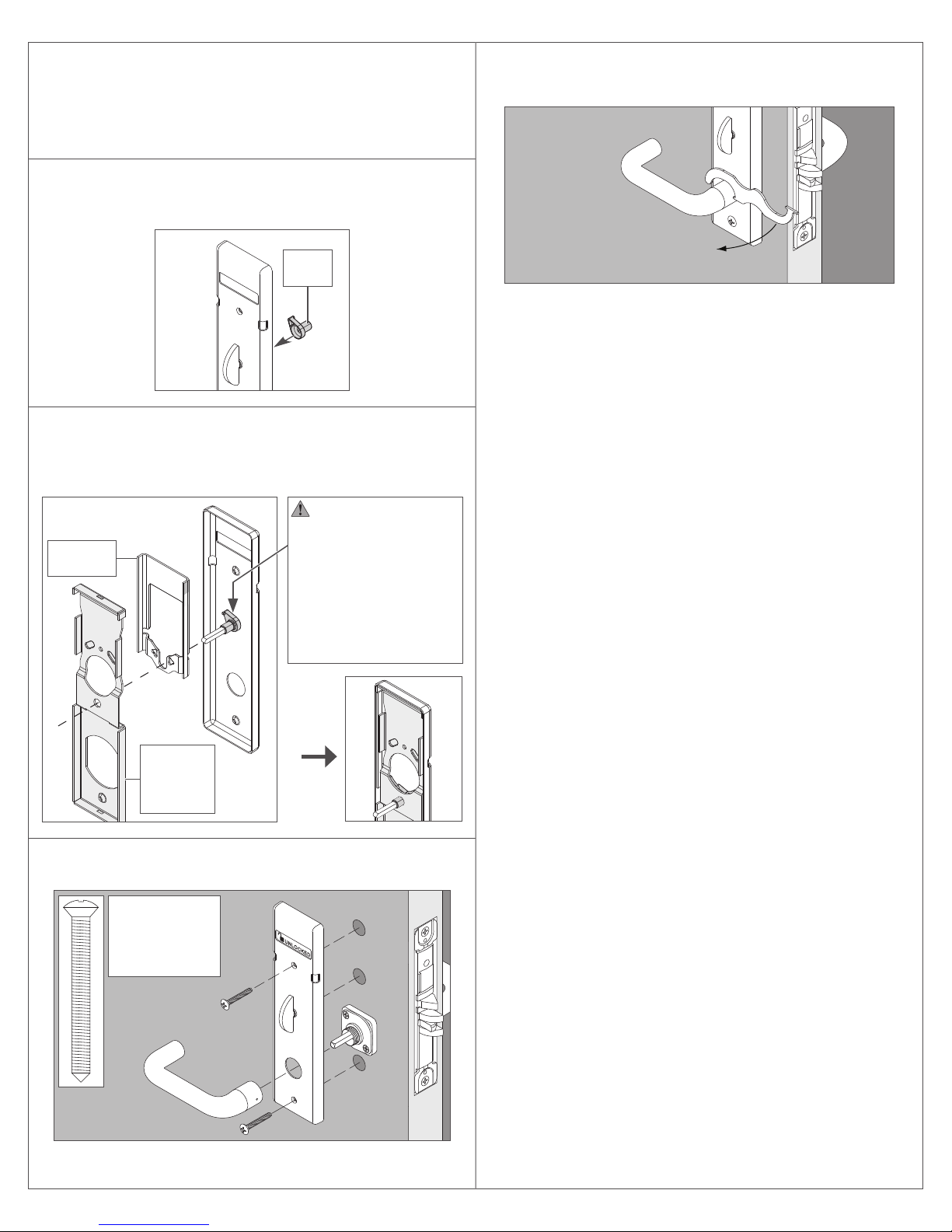

Thumb Turn Functions with Indicator
9a Unlock the door.
9b Assemble the thumb turn faceplate and cam.
Cam
9c Place indicator and reinforcement plate on faceplate
assembly.
Reinforcement
plate
Indicator Be sure to
position the cam
according to door
handing chart shown
on page 6.
9d Install the indicator/escutcheon assembly.
Interior
DO NOT
overtighten.
9e Tighten bushing with spanner wrench.

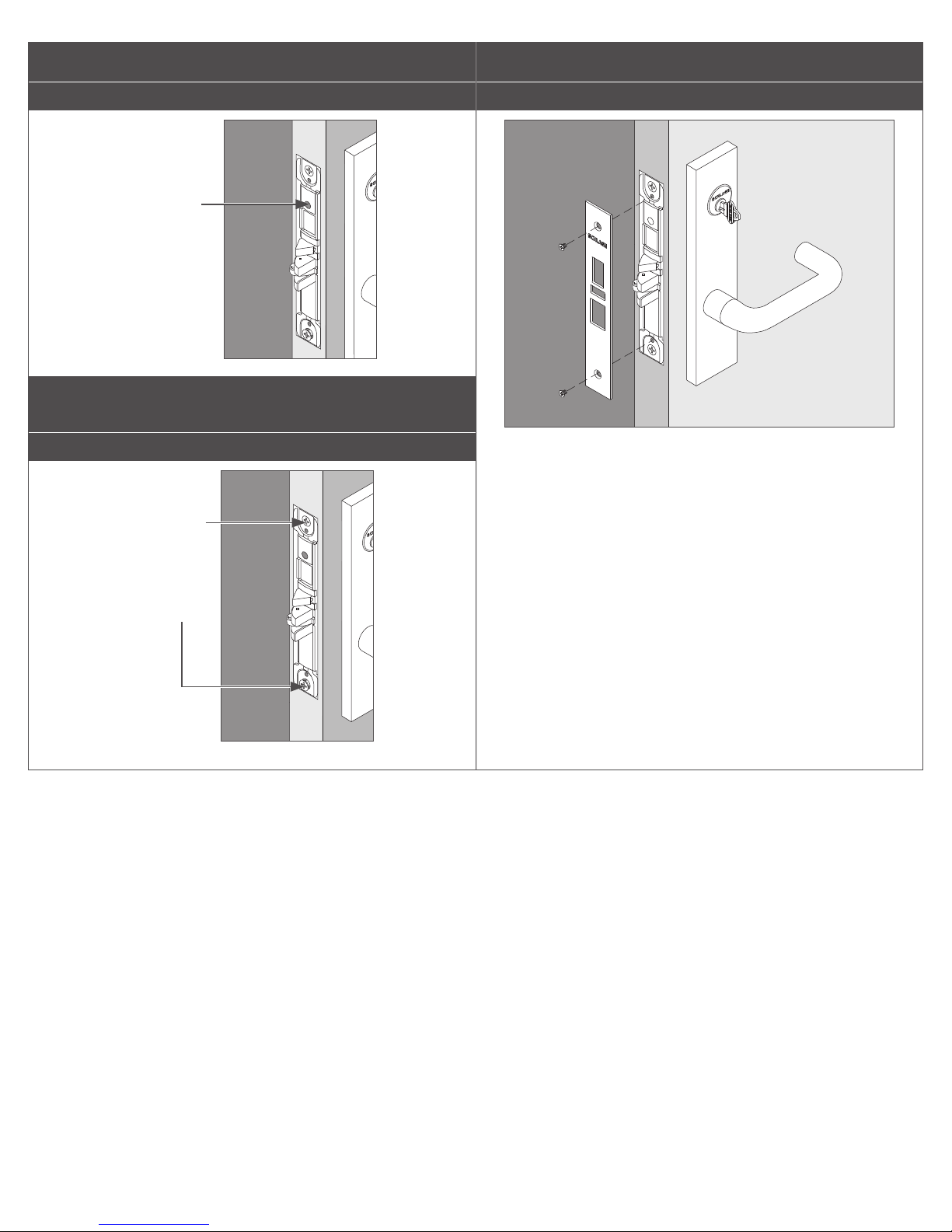

10 Tighten cylinder mounting screw (if applicable).
Cylinder
mounting
screw
11 Tighten top and bottom chassis mounting screws.
Chassis
mounting
screws
12 Install armor front.

8

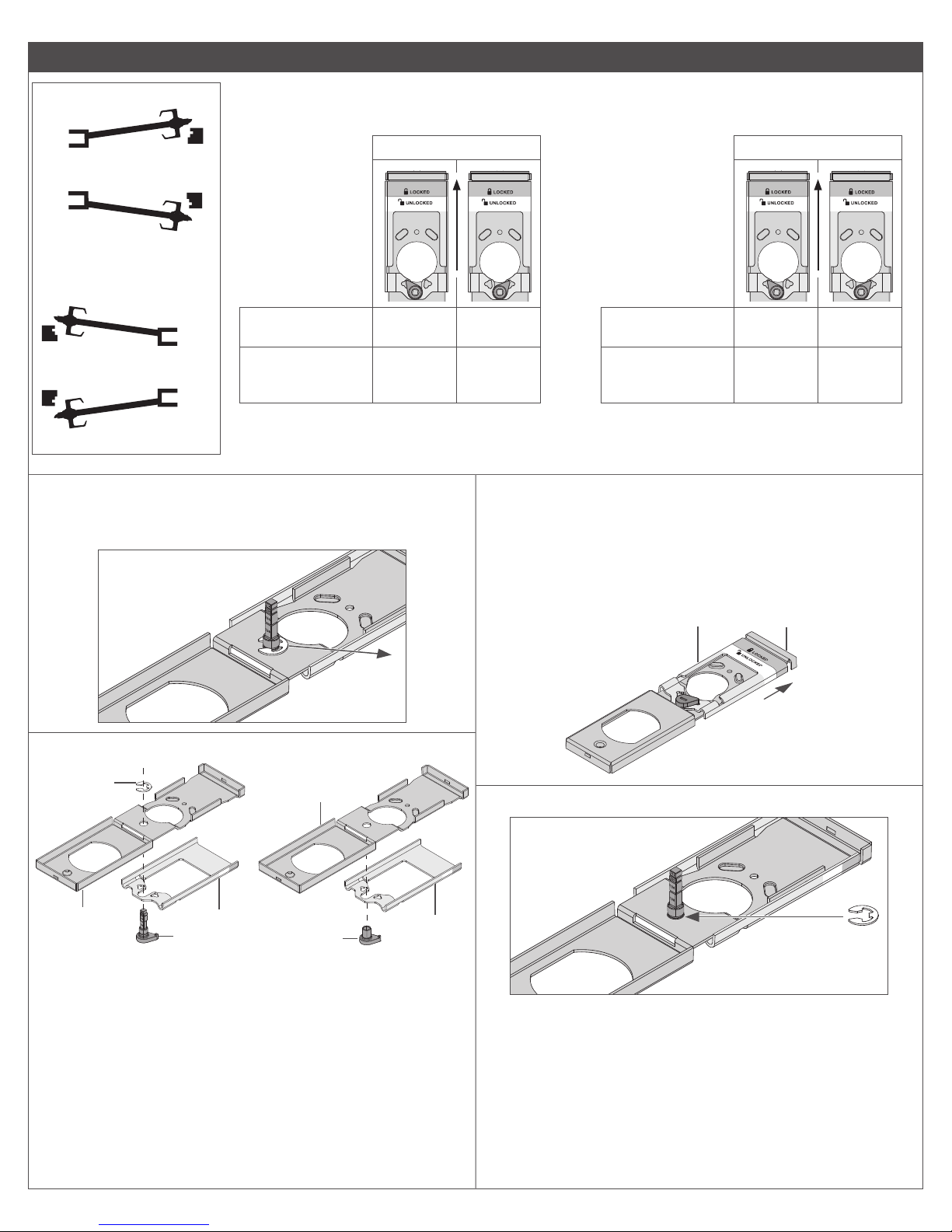

INDICATOR HANDING
LH
Left Hand
LR
Left Hand
Reverse Bevel
RH
Right Hand
RR
Right Hand
Reverse Bevel
INSIDE
INSIDE
OUTSIDE
OUTSIDE
INSIDE
INSIDE
OUTSIDE
OUTSIDE
A. Determine the door's handing from outside.
B. Check indicator handing with indicator positioned against top rim of reinforcement plate.
Outside
Non-deadbolt
functions*
RH/RR LH/LR
Deadbolt functions
and L9040, L9044,
L9056
LH/LR RH/RR
*Except L9040, L9044, L9056
Inside
Non-deadbolt
functions*
LH/LR RH/RR
Deadbolt functions
and L9040, L9044,
L9056
RH/RR LH/LR
*Except L9040, L9044, L9056
To rehand the indicator:
A. Remove the E-Clip (cylinder and privacy functions only).
B. Disassemble the indicator.
Thumb Turn and
Coin Turn Functions
Cam Indicator
Reinforcement
plate
Cylinder and Privacy Functions
Reinforcement
plate Indicator
Cam
E-Clip
C. Reorient the cam.
• Unlock the door.
• Position the indicator against the top rim of the reinforcement
plate (unlocked position).
• Position the cam as shown on charts above.
LUse OUTSIDE or INSIDE chart according to indicator side.
Reinforcement
plateIndicator
D. Replace the E-Clip (cylinder and privacy functions only).

9

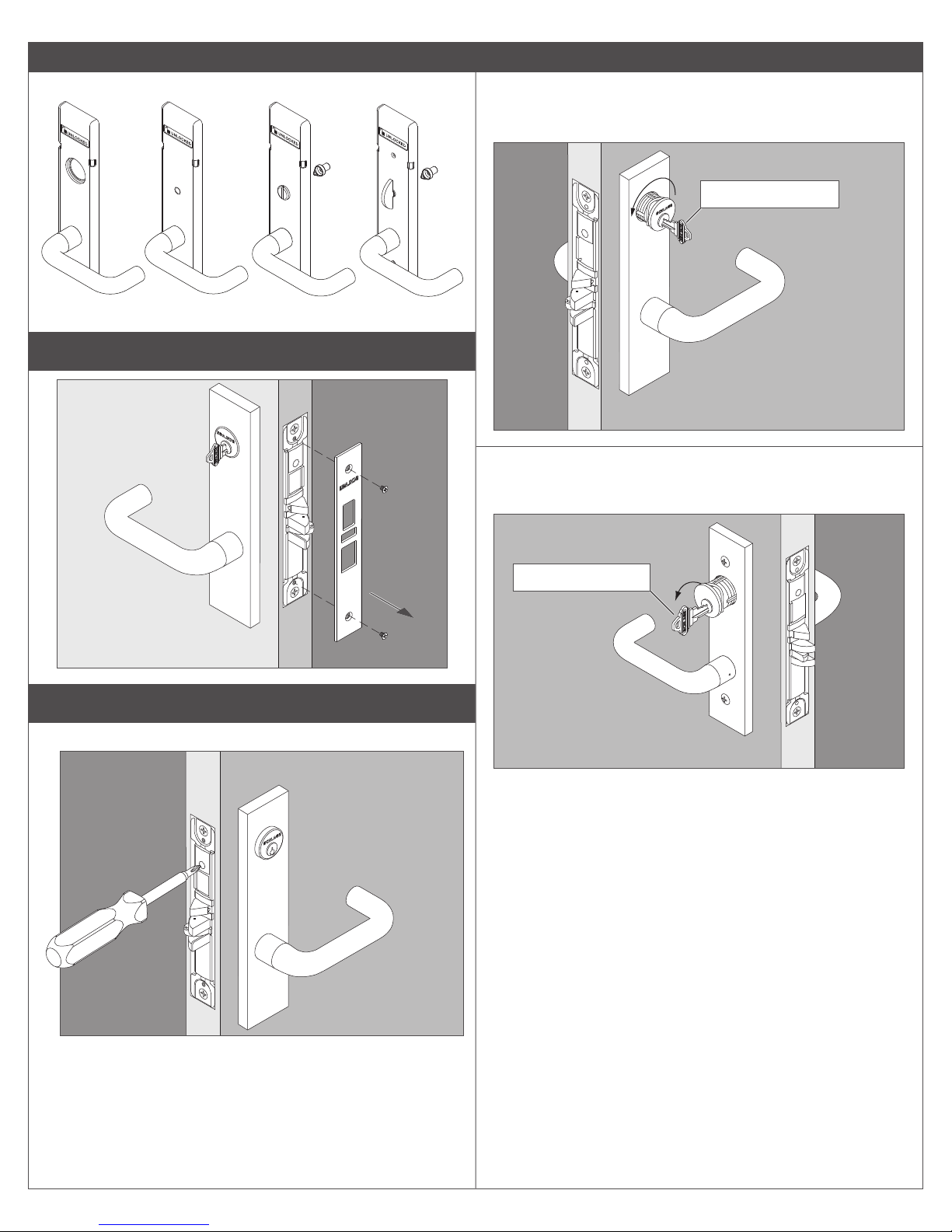

INDICATOR LOCK RETROFIT INSTRUCTIONS
Indicator options:
Privacy Coin turnCylinder Thumb turn
1 Remove armor front.
2 Remove cylinder(s) if applicable.
2a Loosen the cylinder mounting screw.
2b Remove the outside cylinder.
Insert the key halfway into the cylinder and rotate cylinder
counterclockwise to remove.
Exterior
Key inserted halfway
2c Remove the inside cylinder (if applicable).
Insert the key halfway into the cylinder and rotate cylinder
counterclockwise to remove.
Interior
Key inserted halfway

© Allegion 2016
Printed in U.S.A.
P516-908 Rev. 10/16-d
Customer Service
1-877-671-7011 www.allegion.com/us
3
3a Remove the inside lever.
Interior
3b Remove the inside escutcheon.
4
For indicator trim on outside of door, remove the inside mounting
plate and spring cage. Then, remove the ouside trim.
Exterior
Interior
Mounting plate
Spring cage
5 Complete installation of indicator trim.
Go to STEP 5 ON PAGE 2 and follow the instructions to
complete the installation of the indicator trim.

P516-908
El borde con indicador está
disponible para el interior o el
exterior de la puerta para las
funciones permitidas. El borde
sin indicador se coloca en el lado
opuesto de la puerta.
Para una adaptación, vea la
página 22.
La cerradura L9000 con
indicador no está destinada
para aplicaciones en puertas
exteriores.
Conrme la ubicación
deseada (interior o exterior)
antes de la instalación.
La garniture d’indicateur est
vendue pour l’Intérieur ou
l’extérieur de la porte pour
les fonctions autorisées. Une
garniture sans indicateur est
fournie pour le côté opposé de
la porte.
Pour la rénovation,
reportez-vous à la page 22.
La serrure L9000 avec
indicateur n’est pas conçue
pour des utilisations sur une
porte extérieur.
Conrmez l’emplacement
souhaité (intérieur ou
extérieur) avant l’installation.
Indicateur de barrette tournante Intérieur et
cylindre sans indicateur illustrés.
Se muestra el indicador de giro manual interior
y el cilindro sin indicador en el exterior.
O
OU
O
OU
Compruebe las
dimensiones de
preparación de la
puerta con la plantilla
incluida en el paquete.
Vériez les
dimensions de
préparation de la
porte à l’aide du
gabarit inclus dans
l’emballage.
Herramientas para
instalación:
Outils pour
installation:
No incluidas/Non inclusIncluido/Inclus
Opciones con indicador:
Options d’indicateur :
Privacidad
Intimité
Giro con moneda
Barrette à fente
Cilindro
Cylindre
Giro manual
Barrette tournante
Cerradura Serie L9000 con borde de placa de seguridad con indicador
Serrure de la série L9000 avec garniture d’indicateur d’entrée de serrure
Cerradura L9000 con Indicador
Serrure L9000 avec Indicateur
Instrucciones de instalación
Notice d'installation

12
1 ¡IMPORTANTE! Compruebe el lado de la cerradura
antes de la instalación.
IMPORTANT!Vériezsilaserrureestpourdroitierou
gaucher avant de l’installer.
Para cambiar el lado:
1. Extraiga la cerradura y
gire 180°.
2. Retire el tornillo del
lado de la puerta de
un lado del chasis y
colóquelo en el lado
opuesto. El tornillo del
lado de la cerradura
siempre debe estar en
el lado interior de la
puerta.
Pour changer la main
d’ouverture :
1. Retirezleloquetet
tournez-lede180°.
2. Enlevezlavis
déterminant la main
d’ouverture de la
serrure d’un côté du
bâtietinstallez-ladu
côté opposé. La vis
déterminant la main
d’ouverture de la
serrure devrait toujours
se trouver du côté
Intérieur de la porte.
Extraiga
Retirez
Gire
Tournez
180°
Tornillo del lado
Vis déterminant
la main
2 Instale el chasis de la cerradura.
Installezlebâtidelaserrure.
NO AJUSTE POR COMPLETO LOS
TORNILLOS DE MONTAJE DEL CHASIS.
NE SERREZ PAS COMPLÈTEMENT
LES VIS DE MONTAGE DU BÂTI.
3 Instale los resortes y husillos.
Installezlesressortsetlesaxes.
Exterior
Extérieur
4 Preparar el ensamble de la manija exterior para su
instalación.
Préparezl’ensembledulevierextérieurpour
l’installation.
4a Instale los postes externos de montaje.
Installezlessupportsdemontageextérieurs.
LV funciones
LV fonctions
AJUSTE POR COMPLETO LOS POSTES DE
MONTAJE CON LOS TORNILLOS.
SERREZ LES SUPPORTS DE MONTAGE JUSQU’AU
BOUT SUR LES VIS.
4b Instale fuera de la jaula del resorte o espaciador.
Installezlacageoul’entretoisederessortextérieur.
OR
O
OU
Instale el
espaciador
para L/LV9485
Installez
l’entretoise
pour L/LV9485
LLa echa de la jaula del resorte debe
señalar en la dirección de la rotación
descendente de la palanca.
LLa èche de la cage de ressort doit pointer
dans la direction de la rotation vers le bas
de la fourchette.

13
Paso 5 para cerraduras SIN INDICADOR solo para
EXTERIOR.
Para cerraduras CON INDICADOR PARA EXTERIOR,
vaya al paso 6.
Étape 5 uniquement pour la garniture EXTÉRIEURE
SANS INDICATEUR.
Pour la garniture de L’INDICATEUR EXTÉRIEUR,
passez à l’étape 6.
5 Instale la borde exterior.
Installezlagarnitureextérieur.
Funciones de Cililndro
Fonctions de Cylindre
5a Instale el ensamble de la placa de seguridad.
Installezl’ensembledel’écusson.
Exterior
Extérieur
5b Introduzcalallaveamitaddecaminoenelcilindro,y
instale el cilindro con el resorte del cilindro como se
muestra.
Insérezlacléàmoitiédanslecylindre,etinstallezle
cylindre avec le ressort du cylindre comme illustré.
5c Gire el cilindro en sentido horario.
Tournezlecylindredanslesenshoraire.
b.
Exterior
Extérieur
c. Llave
insertada
a mitad de
camino
Clé insérée
àmoitié
Funciones de Privacidad
Fonctions de D’Intimité
5a Instale el ensamble de la placa de seguridad.
Installezl’ensembledel’écusson.
Funciones de Giro con Moneda
Fonctions de Barrette à Fente
5b Instale el ensamble de la placa de seguridad.
Installezl’ensembledel’écusson.
Para cerraduras con INDICADOR PARA INTERIOR,
vaya al paso 7.
Pour la garniture de L’INDICATEUR INTÉRIEUR,
passez à l’étape 7.

14
6 SOLO para cerraduras con indicador para exterior – instale el indicador para exterior.
Pourlagarnituredel’indicateurextérieurUNIQUEMENT–installezl’indicateurextérieur.
A. Recorte el husillo de la leva si es necesario (funciones de
cilindro y privacidad).
Rompa el husillo en la marca adecuada en función del grosor de
la puerta. (Si es necesario, retire el clip.)
Taillez l’axe de la came au besoin (fonctions d’intimité et
cylindre).
Coupezl’axeàlamarqueappropriéeselonl’épaisseurdelaporte.
(Lecaséchéant,retirezlabague.)
2"
(51 mm)
1C\v"
(44 mm) 1C\,"
(35 mm)
B. IMPORTANTE! Compruebe la orientación con el indicador
posicionado contra la parte superior del borde de la placa
de refuerzo.
IMPORTANT! Vériez le positionnement du montage en
plaçant l’indicateur contre la bordure supérieure de la
plaque de renfort.
INDICADOR
EXTERIOR
INDICATEUR
EXTÉRIEUR
Sin cerrojo*
Sans pêne dormant* RH/RR LH/LR
Cerrojo / Pêne dormant
y / et L9040, L9044, L9056 LH/LR RH/RR
* Excepto / Sauf L9040, L9044, L9056
Si es necesario, cambie el lado del indicador, consulte los
pasos en la page 21.
S’il est nécessaire de changer le sens de l’indicateur, consultez
les étapes à la page 21.
Funciones de Cililndro con Indicador
Fonctions de Cylindre avec Indicateur
6a Desbloquee la puerta.
Déverrouillezlaporte.
6b Instale el ensamble de la placa de seguridad/indicador.
Installezl’ensembledel’écussonetdel’indicateur.
Exterior
Extérieur
6c Instale el cilindro con el resorte del cilindro como se
muestra.
Installezlecylindreavecleressortducylindrecomme
illustré.
Llave insertada a
mitad de camino
Cléinséréeàmoitié
6d Gire el cilindro en sentido horario.
Tournezlecylindredanslesenshoraire.

15
Funciones de Privacidad con Indicador
Fonctions de D’Intimité avec Indicateur
6a Desbloquee la puerta.
Déverrouillezlaporte.
6b Instale el ensamble de la placa de seguridad/indicador.
Installezl’ensembledel’écussonetdel’indicateur.
Exterior
Extérieur
Funciones de Giro con Moneda con Indicador
Fonctions de Barrette à Fente avec Indicateur
6a Desbloquee la puerta.
Déverrouillezlaporte.
6b Monte la placa frontal de giro con moneda y la leva.
Assemblezlaplaquefrontaleàfenteetlacame.
Leva
Came
6c Coloquelaplacaderefuerzoyelindicadorenel
ensamble de la place frontal.
Placezl’indicateuretlaplaquederefortsurl’ensemble
de la plaque frontale.
Indicador
Indicateur
Placa de
refuerzo
Plaque de
renfort
Asegúrese de colocar
la leva de acuerdo con la
tabla de la manija de la
puerta que se muestra en
la página 14.
Veillez à positionner la
came selon le tableau du
sens d’ouverture de porte,
indiqué à la page 14.
6d Instale el ensamble de la placa de seguridad/indicador.
Installezl’ensembledel’écussonetdel’indicateur.
Exterior
Extérieur
Exterior
Extérieur

16
7 Instale la jaula del resorte y la placa de montaje.
Installezlacageduressortintérieuretlaplaquede
montage.
LLa echa de
la jaula del
resorte debe
señalar en la
dirección de
la rotación
descendente
de la palanca.
LLa èche de
la cage de
ressort doit
pointer dans la
direction de la
rotation vers
le bas de la
fourchette. Interior
Intérieur
Paso 8 para cerraduras SIN INDICADOR
solo para INTERIOR.
Para cerraduras CON INDICADOR PARA INTERIOR,
vaya al paso 9.
Étape 8 uniquement pour la garniture
INTÉRIEURE SANS INDICATEUR.
Pour la garniture DE L’INDICATEUR INTÉRIEUR,
passez à l’étape 9.
8 Instale el cilindro interno o giro manual.
Installezlecylindreintérieuroubarrettetournante.
Funciones de Cililndro
Fonctions de Cylindre
8a Instale el ensamble de la placa de seguridad/manija.
Installezl’ensembledulevieretdel’écusson.
NO ajuste demasiado.
NE PAS serrer excessivement.
Interior
Intérieur
8b Instale el cilindro con el resorte del cilindro como
se muestra.
Installezlecylindreavecleressortducylindre
comme illustré.
Llave insertada a
mitad de camino
Cléinséréeà
moitié
8c Gire el cilindro en sentido horario y ajuste el cojinete
con la llave expansora.
Tournezlecylindredanslesenshoraireetserrezla
bagueaveclaclefàécrous.

17
Funciones de Giro Manual
Fonctions de Barrette Tournante
8a Instale el ensamble de la placa de seguridad/manija.
Installezl’ensembledulevieretdel’écusson.
NO ajuste
demasiado.
NE PAS serrer
excessivement.
Interior
Intérieur
8b Ajuste el cojinete con la llave expansora.
Serrezlabagueaveclaclefàécrous.
Funciones de Palanca
Fonctions de Fourchette
8a Instale el ensamble de la placa de seguridad/manija.
Installezl’ensembledulevieretdel’écusson.
NO ajuste
demasiado.
NE PAS serrer
excessivement.
Interior
Intérieur
8b Ajuste el cojinete con la llave expansora.
Serrezlabagueaveclaclefàécrous.
Si tanto el ensamble para interior como el ensamble para
exterior de la cerradura están instalados, vaya al paso 10.
Si l’intérieur et l’extérieur de la serrure sont installés,
passezàl’étape 10.

18
9 SOLO para cerraduras con indicador para interior – instale el indicador para interior.
Pourlagarnituredel’indicateurintérieurUNIQUEMENT–installezl’indicateurintérieur.
A. Recorte el husillo de la leva si es necesario (funciones de
cilindro y privacidad).
Rompa el husillo en la marca adecuada en función del grosor de la
puerta. (Si es necesario, retire el clip.)
Taillez l’axe de la came au besoin (fonctions d’intimité et
cylindre).
Coupezl’axeàlamarqueappropriéeselonl’épaisseurdelaporte.
(Lecaséchéant,retirezlabague.)
2"
(51 mm)
1C\v"
(44 mm) 1C\,"
(35 mm)
B. IMPORTANTE! Compruebe la orientación con el indicador
posicionado contra la parte superior del borde de la placa
de refuerzo.
IMPORTANT! Vériez le positionnement du montage en
plaçant l’indicateur contre la bordure supérieure de la
plaque de renfort.
INDICADOR
INTERIOR
INDICATEUR
INTÉRIEUR
Sin cerrojo*
Sans pêne dormant* LH/LR RH/RR
Cerrojo / Pêne dormant
y / et L9040, L9044, L9056 RH/RR LH/LR
* Excepto / Sauf L9040, L9044, L9056
Si es necesario, cambie el lado del indicador, consulte los
pasos en la página 21.
S’il est nécessaire de changer le sens de l’indicateur, consultez
les étapes à la page 21.
Funciones de Cililndro con Indicador
Fonctions de Cylindre avec Indicateur
9a Desbloquee la puerta.
Déverrouillezlaporte.
9b Instale el ensamble de la placa de seguridad y la manija.
Installezl’ensembledel’écussonetlelevier.
NO ajuste
demasiado.
NE PAS serrer
excessivement.
Interior
Intérieur
9c Instale el cilindro con el resorte del cilindro como
se muestra.
Installezlecylindreavecleressortducylindre
comme illustré.
9d Gire el cilindro en sentido horario y ajuste el cojinete
con la llave expansora.
Tournezlecylindredanslesenshoraireetserrezla
bagueaveclaclefàécrous.

19
Fonciones de GIro Manual con Indicador
Fonctions Barrette Tournante avec Indicateur
9a Desbloquee la puerta.
Déverrouillezlaporte.
9b Monte la placa frontal de giro manual y la leva.
Assemblezlaplaquefrontaleavecbarrettetournanteet
la came.
Lave
Came
9c Coloquelaplacaderefuerzoyelindicadorenel
ensamble de la place frontal.
Placezl’indicateuretlaplaquederefortsurl’ensemble
de la plaque frontale.
Indicador
Indicateur
Placa de
refuerzo
Plaque de
renfort
Asegúrese de colocar
la leva de acuerdo con
la tabla de la manija de
la puerta que se muestra
en la página 18.
Veillez à positionner la
came selon le tableau du
sens d’ouverture de porte,
indiqué à la page 18.
9d Instale el ensamble de la placa de seguridad y la manija.
Installezl’ensembledel’écussonetlelevier.
Interior
Intérieur
NO ajuste
demasiado.
NE PAS serrer
excessivement.
9e Ajuste el cojinete con la llave expansora
Serrezlabagueaveclaclefàécrous

20
10 Ajuste el tornillo de montaje del cilindro (si corresponde).
Serrezlavisdemontageducylindre(s’ilyalieu).
Tornillo de
montaje
del cilindro
Vis de
montage
du cylindre
11 Ajuste los tornillos de montaje superior y inferior
del chasis.
Serrezlesvisdemontageenhautetenbasdubâti.
Tornillos
de montaje
del chasis
Vis de
montage
du bâti
12 Instale el frente del blindaje.
Installezl’armuredeserrureavant.
