SICK GRL18 Series User manual

OPERATING INSTRUCTION
GRL18
Round photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
GRL18
Rund-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
GR18
GRL18
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 6
4 Inbetriebnahme....................................................................... 6
5 Störungsbehebung.................................................................. 10
6 Demontage und Entsorgung................................................... 10
7 Wartung.................................................................................... 11
8 Technische Daten.................................................................... 11
9 Anhang..................................................................................... 13
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | GRL18 8016955.1HT2/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
2.2 Bestimmungsgemäße Verwendung
Die GRL18 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
3 Produktbeschreibung
4 Inbetriebnahme
4.1 Einsatzbedingungen prüfen
Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [vgl. H] abglei‐
chen (x = Schaltabstand, y = Funktionsreserve).
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | GRL18 8016955.1HT2/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de

1
0 1
(3.28)
2
(6.56)
3
(9.84)
4
(13.12)
5
(16.40)
6
(19.69)
7
(22.97)
8
(26.25)
100
10
Operating reserve
Distance in m (feet)
1
2
34
5
6

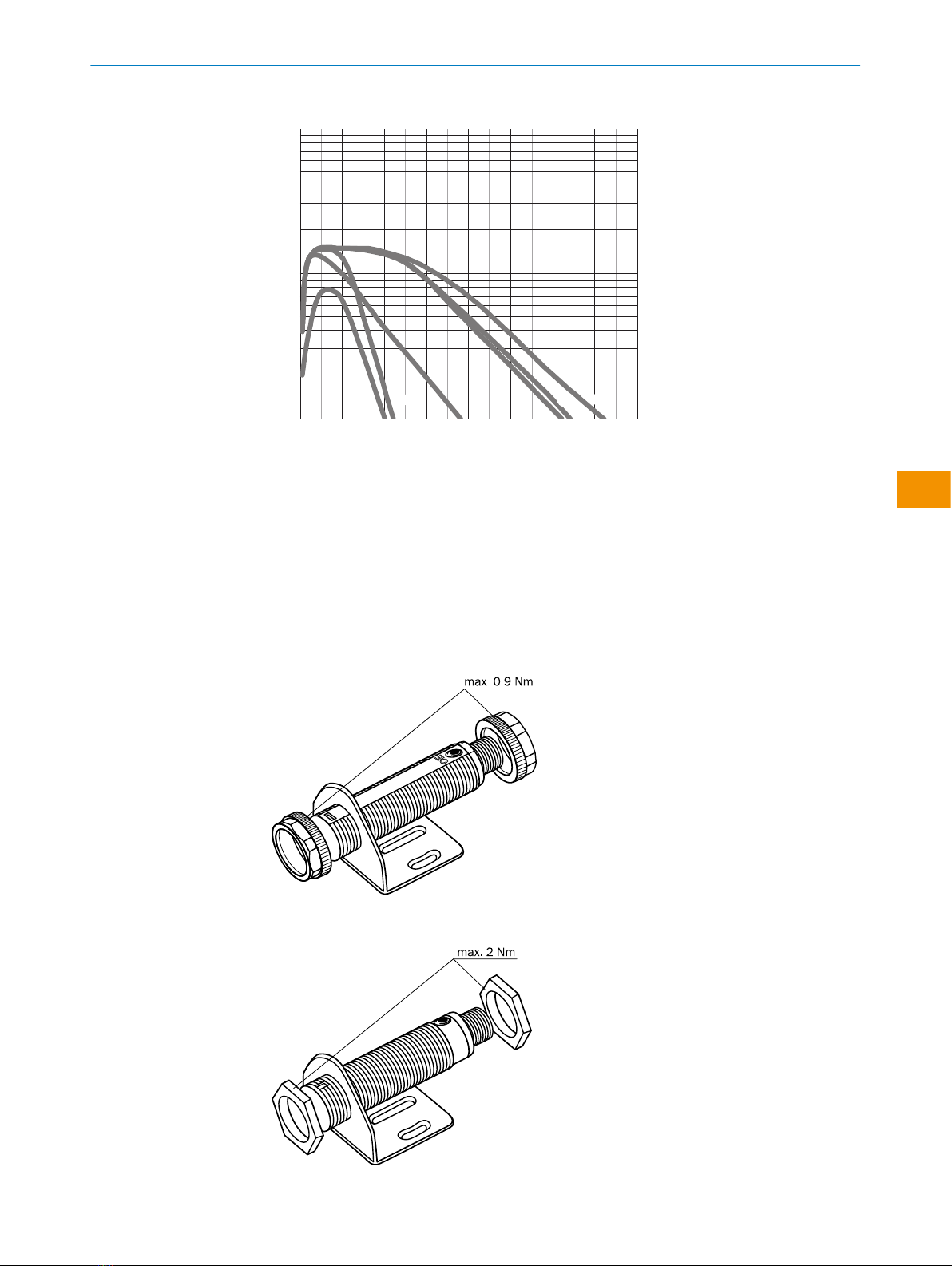

Abbildung 1: H
4.2 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 2,0 Nm für Metall / 0,9 Nm
für Kunststoff beachten [vgl. K].
Abbildung: K: GRL18-x24x7
Abbildung: K: GRL18-x24x2
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 7
Irrtümer und Änderungen vorbehalten
de

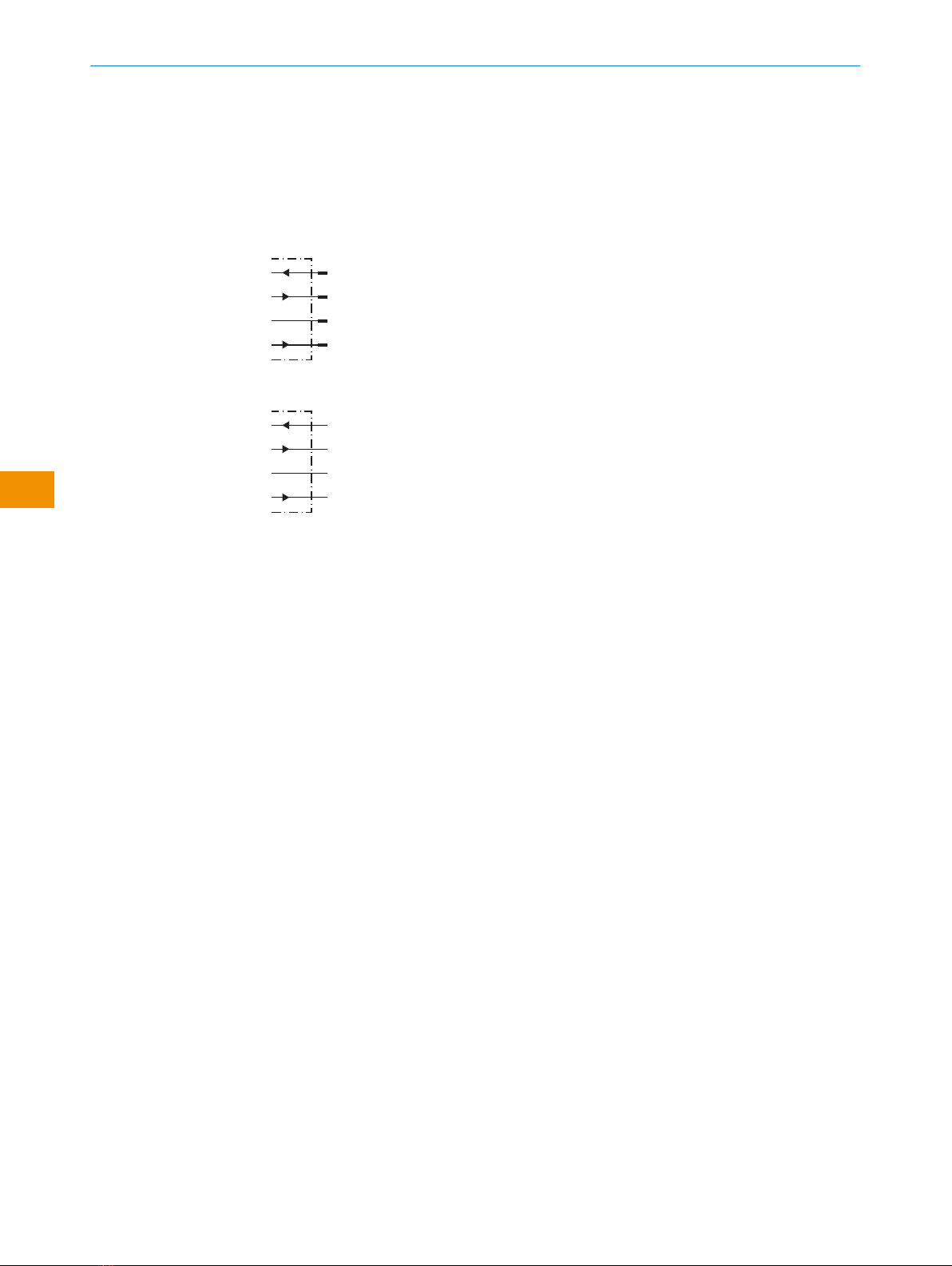

4.3 Elektronik
Anschluss der Sensoren muss spannungsfrei (VS = 0 V) erfolgen. Je nach Anschlussart
sind die Informationen in den Grafiken [vgl. B] zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Abbildung: B:GRL18 -x24xx
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Abbildung: B: GRL18-x11xx, -x12xx
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (VS > 0
V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED.
Erläuterungen zum Anschlussschema (Grafik B):
Schaltausgänge Q bzw. /Q (gemäß Grafik B):
GRL18-P (PNP: Last -> M)
GRL18-N (NPN: Last -> L+)
4.3.1 Hinweise zur UL Zulassung
UL: Nur zur Verwendung in Anwendungen gemäß NFPA 79. Diese Geräte müssen mit
einer für 30V DC geeigneten 1A-Sicherung abgesichert werden.
Von UL gelistete Adapter mit Anschlusskabeln sind verfügbar.
Enclosure type 1.
4.4 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 2]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | GRL18 8016955.1HT2/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de

Abbildung 2: Ausrichtung
4.5 Einstellung
Sensor mit Potentiometer:
Mit dem Potentiometer (Art: 270°) wird die Empfindlichkeit eingestellt. Drehung nach
rechts: Erhöhung der Funktionsreserve, Drehung nach links: Verringerung der Funkti‐
onsreserve. Wir empfehlen, das Potentiometer auf "Maximal" zu stellen. Bei depolari‐
sierenden Oberflächen kann eine geringere Funktionsreserve empfehlenswert sein.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und G
heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen
prüfen. Siehe Abschnitt Fehlerdiagnose.
Q
(PNP)
(NPN)
Q
q1
0
q
1
0
1
0
1
0
Abbildung: C
Abbildung: G
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 9
Irrtümer und Änderungen vorbehalten
de

5 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle Fehlerdiagnose
LED / Fehlerbild Ursache Maßnahme
Grüne LED leuchtet nicht. Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Grüne LED leuchtet nicht. Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Grüne LED leuchtet nicht. Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
Gelbe LED blinkt Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf den Reflektor
ausrichten / Reinigung der
optischen Flächen (Sensor
und Reflektor) / Empfindlich‐
keit (Potentiometer) neu ein‐
stellen / falls Potentiometer
auf max. Schaltabstand ein‐
gestellt: Abstand zwischen
Sensor und Reflektor verrin‐
gern sowie Reflektortyp über‐
prüfen / Reflektor eignet sich
nicht für gewählte Applikation
(wir empfehlen, ausschließlich
SICK-Reflektoren zu verwen‐
den) / Schaltabstand überprü‐
fen und ggf. anpassen, siehe
"Einsatzbedingungen prüfen",
Seite 6. / Abstand zwischen
Sensor und Reflektor ist zu
groß
Signalunterbrechungen bei
Objektdetektion
Depolarisierende Eigenschaft
der Objektoberfläche (z.B.
Folie), Umspiegelung
Empfindlichkeit reduzieren
oder Sensorposition verän‐
dern
6 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | GRL18 8016955.1HT2/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de

HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
7 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Reinigen der optischen Oberflächen und des Gehäuses
•Verschraubungen und Steckverbindungen zu überprüfen
Reinigung
WICHTIG
Geräteschaden durch unsachgemäße Reinigung!
Eine unsachgemäße Reinigung kann zu einem Geräteschaden führen.
■Nur empfohlene Reinigungsutensilien und Reinigungsmittel verwenden.
■Keine spitzen Gegenstände zum Reinigen verwenden.
bReinigen Sie die optischen Flächen in regelmäßigen Abständen und bei Ver‐
schmutzung mit einem fusselfreien Optiktuch (Artikelnummer4003353) und
Kunststoffreiniger (Artikelnummer5600006). Das Reinigungsintervall hängt im
Wesentlichen von den Umgebungsbedingungen ab.
Es dürfen keine Veränderungen an Geräten vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Die spezifizierten Produktmerkmale und techni‐
schen Daten stellen keine schriftliche Garantie dar.
8 Technische Daten
GRL18
Schaltabstand (mit Reflektor PL80A) 0.06 ... 7.2 m
Schaltabstand max. (mit Reflektor PL80A) 0.06 ... 7.2 m
Lichtfleckgröße / Abstand 175 mm / 7 m
Versorgungsspannung UBDC 10 ... 30 V1)
Restwelligkeit
Ausgangsstrom Imax. 100 mA
Stromaufnahme
Schaltfrequenz 1,000 / s2)
Ansprechzeit <0.5 ms3)
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 11
Irrtümer und Änderungen vorbehalten
de

GRL18
Schutzart IP67
Schutzklasse III4)
Schutzschaltungen A, B, D5)
Umgebungstemperatur Betrieb -25 °C ... + 55 °C
1) Grenzwerte
UB-Anschlüsse verpolsicher
Restwelligkeit max. 5Vss
2) Mit Hell- / Dunkelverhältnis 1:1
3) Signallaufzeit bei ohmscher Last
4) Bemessungsspannung DC 50 V
5) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
D = Ausgänge überstrom- und kurzschlussfest
8.1 Maßzeichnungen
Abbildung 3: GRL18-xxxx2
Abbildung 4: GRL18-xxxx7
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | GRL18 8016955.1HT2/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de

9 Anhang
9.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
BETRIEBSANLEITUNG
8016955.1HT2/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GRL18 13
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTION
GRL18
Round photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

Described product
GR18
GRL18
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Production location
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
OPERATING INSTRUCTION
8016955.1HT2/2022-11-11 | SICK O P E R A T I N G I N S T R U C T I O N | GRL18 15
Subject to change without notice
en

Contents
1 About this document............................................................... 17
2 Safety information................................................................... 18
3 Product description................................................................. 18
4 Commissioning........................................................................ 18
5 Troubleshooting....................................................................... 22
6 Disassembly and disposal...................................................... 22
7 Maintenance............................................................................ 23
8 Technical specifications.......................................................... 23
9 Annex........................................................................................ 25
OPERATING INSTRUCTION
16 O P E R A T I N G I N S T R U C T I O N | GRL18 8016955.1HT2/2022-11-11 | SICK
Subject to change without notice
en

1 About this document
1.1 Further information
You can find the product page with further information under the SICK Product ID at:
pid.sick.com/{P/N}.
P/N corresponds to the part number of the product.
The following information is available depending on the product:
•Data sheets
•These publication in all available languages
•CAD files and dimensional drawings
•Certificates (e.g., declaration of conformity)
•Other publications
•Software
•Accessories
1.2 Symbols and document conventions
Warnings and other notes
DANGER
Indicates a situation presenting imminent danger, which will lead to death or serious
injuries if not prevented.
WARNING
Indicates a situation presenting possible danger, which may lead to death or serious
injuries if not prevented.
CAUTION
Indicates a situation presenting possible danger, which may lead to moderate or minor
injuries if not prevented.
NOTICE
Indicates a situation presenting possible danger, which may lead to property damage if
not prevented.
NOTE
Highlights useful tips and recommendations as well as information for efficient and
trouble-free operation.
Instructions to action
bThe arrow denotes instructions to action.
1. The sequence of instructions is numbered.
2. Follow the order in which the numbered instructions are given.
✓The tick denotes the results of an action.
OPERATING INSTRUCTION
8016955.1HT2/2022-11-11 | SICK O P E R A T I N G I N S T R U C T I O N | GRL18 17
Subject to change without notice
en

2 Safety information
2.1 General safety notes
Connection, mounting and configuration of the product must only be car‐
ried out by qualified personnel.
2006/42/EC
NO
SAFETY
This product does not constitute a safety component as defined in the
Machinery Directive.
Do not install the product in places exposed to direct UV radiation (sun‐
light) or other weather conditions.
The product must be adequately protected against moisture and contami‐
nation.
2.2 Correct use
The GRL18 is an opto-electronic photoelectric retro-reflective sensor (referred to as
"sensor" in the following) for the optical, non-contact detection of objects, animals, and
persons. A reflector is required for this product to function. If the product is used for any
other purpose or modified in any way, any warranty claim against SICK AG shall become
void.
3 Product description
4 Commissioning
4.1 Check the application conditions
Adjust the distance between the sensor and the reflector according to the correspond‐
ing diagram (x = sensing range, y = operating reserve).
OPERATING INSTRUCTION
18 O P E R A T I N G I N S T R U C T I O N | GRL18 8016955.1HT2/2022-11-11 | SICK
Subject to change without notice
en

1
0 1
(3.28)
2
(6.56)
3
(9.84)
4
(13.12)
5
(16.40)
6
(19.69)
7
(22.97)
8
(26.25)
100
10
Operating reserve
Distance in m (feet)
1
2
34
5
6
Figure 1: H
4.2 Mounting
Mount the sensor and the reflector using suitable mounting brackets (see the SICK
range of accessories). Align the sensor and reflector with each other.
Observe the maximum permissible tightening torque of the sensor of 2.0 Nm for
metal/0.9 Nm for plastic [K].
Figure: K: GRL18-x24x7
Figure: K: GRL18-x24x2
OPERATING INSTRUCTION
8016955.1HT2/2022-11-11 | SICK O P E R A T I N G I N S T R U C T I O N | GRL18 19
Subject to change without notice
en

4.3 Electronics
The sensors must be connected in a voltage-free state (VS = 0 V). The information in the
graphics [B] must be observed, depending on the type of connection:
– Male connector connection: pin assignment
– Cable: core color
+ (L+)
Q
- (M)
brn
wht
blu
blk
1
2
3
Q
4
Figure: B:GRL18 -x24xx
+ (L+)
Q
- (M)
brn
wht
blu
Q
blk
Figure: B: GRL18-x11xx, -x12xx
Only apply voltage/switch on the power supply (VS > 0 V) once all electrical connections
have been completed. The green LED indicator lights up on the sensor.
Explanations of the connection diagram (Graphic B):
Switching outputs Q and /Q (according to Graphic B):
GRL18-P (PNP: load -> M)
GRL18-N (NPN: load -> L+)
4.3.1 Notes on UL approval
UL: Only for use in applications in accordance with NFPA 79. These devices shall be
protected by a 1 A fuse suitable for 30 V DC.
Adapters listed by UL with connection cables are available.
Enclosure type 1.
4.4 Alignment
Align the sensor with a suitable reflector. Select the position so that the red emitted
light beam hits the center of the reflector. The sensor must have a clear view of the
reflector, with no object in the path of the beam [see figure 2]. You must ensure that the
optical openings of the sensor and reflector are completely clear.
OPERATING INSTRUCTION
20 O P E R A T I N G I N S T R U C T I O N | GRL18 8016955.1HT2/2022-11-11 | SICK
Subject to change without notice
en
