Simu T3.5 AUTO User manual

Ø4 x 10 / 120°
ACIER
FR T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Lire attentivement cette notice avant toute utilisation.
Installation
1
Câblage
2
Mise en service du moteur
3
Effacement des réglages automatiques
4
Préconisations :
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L’utilisation de verrous ou d'attaches rigides ainsi que de butées sur lame finale (ou dans les coulisses) est obligatoire au bon fonctionnement du moteur.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s’adresser au fabricant de volet roulant ou à SIMU.
- Perçage du tube :
Niveau de bruit : LpA ≤70 dB (A)
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des fins de courses haut et bas.
- La fonction "arrêt sur obstacle" devient active.
Dans le cas d’une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure suivante :
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
ACIER
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Bleu
Marron
Noir
Vert/jaune
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
UTILISATION OBLIGATOIRE
V.A.R
V.A.S
EASYLINK
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifié (T5 AUTO).
- Le moteur ne permet pas le raccordement à une alimentation de secours de type onduleur, groupe électrogène etc.
- Le connecteur doit être monté sans endommager les contacts, la continuité de terre doit être assurée (T5 AUTO).
- Dans le cas d’une utilisation du moteur avec une commande type KNX / EIB, nous consulter.
- Il est conseillé d’effectuer ces deux cycles ouverture / fermeture dès l’installation du produit.
- Pour une information plus complète, merci de consulter le cahier Technique SIMU 5054209
- Effectuer trois appuis successifs d’une durée de 1s chacun sur la touche montée. Le moteur effectue une brève rotation à chaque appui.
- Effectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d’une durée de 1s (le moteur effectue une brève rotation à chaque appui) et le troisième
d’une durée de 2s (le moteur effectue deux rotations successives dans le même sens).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montage T3.5 AUTO : Montage T5 AUTO :

Ø4 x 10 / 120°
STEEL
GB T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Read carefully these instructions before any use.
Installation
1
Wiring
2
Power up of the operator
3
Cancelling the automatic settings
4
- Recommendations:
- The motor torque must be selected according to the shutter’s characteristics. Do not oversize the operator.
- The use of automatic locking devices (VAR, VAS or EASYLINK) and stops on the final slat is mandatory in order to ensure proper working of the motor.
- To receive information regarding the compatibility of the motor and the roller shutter or/and accessories, contact the roller shutter manufacturer or SIMU.
- Drilling of the tube:
Noise level : LpA ≤70 dB (A)
After the first two consecutive opening and closing of the shutter :
- The motor memorizes automatically the end limit ( up and down) positions.
- The "stop on obstacle" function is activated.
- In the case of a new installation with this operator, it is advised to reset the motor according to the following procedure:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
STEEL
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Blue
Brown
Black
Green/yellow
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
MANDATORY
V.A.R
V.A.S
EASYLINK
- 3 operators (max.) can be wired in parallel on one switch.
- The wiring has to be realized by trained people (T5 AUTO).
- The motor does not allow connection with an emergency power supply such as regulated power supply or power generating unit.
- The connector has to be assembled without damaging the contacts. The continuity of the earth connection must be ensured (T5 AUTO).
- Please do contact SIMU when using KNX / EIB electronic switching control devices.
- It is advised to carry out these two opening / closing cycles as soon as the product is installed.
- For any further information, please consult the SIMU technical leaflet 5056893.
- Press 3 consecutive times, for 1s each time, on the UP key. The motor runs briefly at each press.
- Press 3 consecutive times on the DOWN key. The first two press for 1s (the motor runs briefly at each press) and the third press for 2s. The motor runs twice in the same
direction.
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Assembly T3.5 AUTO : Assembly T5 AUTO :

Ø4 x 10 / 120°
STAHL
DE T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Bitte gründlich vor dem Einbau lesen.
Installation
1
Elektrischer Anschluss
2
Inbetriebnahme des Motors
3
Erfassung der automatischen Einstellungen
4
Vorraussetzung:
- Das Drehmoment des Motors muss passend zum Rollladen ausgewählt werden. Keinen zu starken Motor verwenden.
- Die Verwendung von festen Wellenverbindern/Hochschiebesicherung (VAS, VAR, EASYLINK), sowie Stopper oder Winkelendschiene ist zwingend erforderlich.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden Sie sich an den Rollladen-Hersteller oder SIMU.
- Bohrungen in der Welle:
Schalldruckpegel : LpA ≤70 dB (A)
Nachdem der Rollladen zweimal vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten)
- Die Hinderniserkennung ist aktiviert.
- Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
STAHL
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Blau
Braun
Schwarz
Grün / Gelb
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
Unbedingt erforderlich
V.A.R
V.A.S
EASYLINK
- Bis zu 3 Motoren können parallel angeschlossen werden
- Der elektrische Anschluss muss durch eine Elektrofachkraft erfolgen (T5 AUTO).
- Der Motor darf nicht an einen Trafo oder eine Notstromversorgung angeschlossen werden.
- Der Anschluss muss ohne Beschädigung der Kontakte erfolgen. Eine dauerhafte Erdung muss gewährleistet sein (T5 AUTO).
- Sollte der Motor durch ein KNX/EIB System gesteuert werden, wenden Sie sich bitte an uns, um die korrekte Funktion des Motors zu gewährleisten.
- Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
- Alle weiteren Informationen finden Sie in der technischen Beiblatt 5056893 von SIMU.
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die AUF Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die AB Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor fährt zweimal in die gleiche Richtung.
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montage T3.5 AUTO : Montage T5 AUTO :
ORIGINALBETRIEBSANLEITUNG

Ø4 x 10 / 120°
STAAL
NL T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Deze handleiding aandachtig doorlezen
alvorens het systeem te gebruiken.
Installatie
1
Bekabeling
2
Inzet in dienst van de motor
3
Wissen van de automatische instellingen
4
- Adviezen :
- Het koppel moet naar gelang de kenmerken van het rolluik worden geselecteerd, de motor mag niet overmatig worden gedimensioneerd.
- Het gebruik van de grendel (type VAR, VAS of EASYLINK) evenals de aanslagen op eindlat is nodig voor de goede werking van de motor
(stilstand van de motor in hoge en lage stand).
- Voor informatie over de geschiktheid van de motor voor het rolluik en de accessoires raadpleegt u de fabrikant van de rolluik of SIMU.
- Het Boren van de gaten
Geluidsniveau : LpA ≤70 dB (A)
Na de twee eerste keren van achtereenvolgens compleet openen en sluiten van het rolluik:
- Memoriseert de motor automatisch de standen van de hoge en lage keerpunten.
- Wordt de functie "stop bij obstakel" actief.
Bij een nieuwe installatie met deze motor is het raadzaam de motor opnieuw te initialiseren met de volgende procedure:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
STAAL
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Blaw
Bruin
Zwart
Groen / geel
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
VERPLICHT GEBRUIK
V.A.R
V.A.S
EASYLINK
- Mogelijkheid om 3 parallelle max. motoren op een schakelaar te kabelen.
- De aansluiting van de kabel van de motor moet worden uitgevoerd door gekwalificeerd personeel (T5 AUTO).
- De motor kan niet worden aangesloten op een noodvoeding zoals ondulator, stroomaggregaat etc.
- De connector moet worden gemonteerd zonder beschadiging van de contacten, de continuïteit van de aardleiding moet worden verzekerd (T5 AUTO).
- Bij gebruik van de motor met een KNX / EIB controlepunt, gelieve ons te raadplegen.
- Het is raadzaam deze beide cycli openen / sluiten direct na de installatie van het product uit te voeren.
- Voor aanvullende informatie kunt u de technische brochure SIMU 5056893 opvragen.
- Druk achtereenvolgens drie keer 1 sec op de toets omhoog. De motor geeft bij elke druk een korte draai.
- Druk achtereenvolgens drie keer op de toets omlaag. Druk de eerste twee keer 1 sec (de motor geeft bij elke druk een korte draai) en de derde keer 2 sec. (de motor geeft
achtereenvolgens twee keer een draai in dezelfde richting).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montage T3.5 AUTO : Montage T5 AUTO :

Ø4 x 10 / 120°
ACERO
ES T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
leer atentamente este folleto antes de
cualquier utilización.
Instalación
1
Cableado
2
Puesta en servicio del motor
3
Borrado de los ajustes automáticos
4
- Consejos :
- El par debe seleccionarse en función de las características de la persiana arrollable, no sobredimensionar el motor.
- El uso de cerrojo (tipo VAR, VAS o EASYLINK), así como de topes en lámina final son necesarios para el buen funcionamiento del motor (parada del motor
en posición alta y baja).
- Para obtener más informacíon sobre la compatibilidad del motor con la persiana enrollable y sus accesorios, diríjase al fabricante de la misma o a SIMU
- Perforación del tubo:
Nível de ruido : LpA ≤70 dB (A)
Después de abrir y cerrar dos veces consecutivas y por completo la persiana arrollable:
- El motor memoriza automáticamente la posición de los limitadores de carrera alta y baja.
- La función "parada en obstáculo" se activa.
En caso de una nueva instalación con este motor, se recomienda reinicializar el motor conforme al siguiente procedimiento:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
ACERO
PE
L
NT5 AUTO
PE
L
NT3.5 AUTO
Azul
Marrón
Negro
Verde / amarillo
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
UTILIZACIÓN OBLIGATORIA
V.A.R
V.A.S
EASYLINK
- Posibilidad de conectar 3 motores máx. paralelo sobre un interruptor.
- Sólo personal calificado podrá efectuar la conexión del cable al motor (T5 AUTO).
- El motor no permite la conexión a una alimentación de emergencia de tipo ondulador, grupo electrógeno, etc.
- El conector debe montarse sin dañar los contactos, y la continuidad de tierra debe garantizarse (T5 AUTO).
- Cuando se utilice el motor con un control KNX / EIB, por favor consúltenos.
- Se recomienda efectuar estos dos ciclos apertura / cierre una vez instalado el producto.
- Para una información más completa, consultar el pliego técnico SIMU 5056893.
- Pulsar tres veces seguidas la tecla flecha ascendente durante 1 s. El motor efectúa una breve rotación cada vez que se pulsa la tecla.
- Pulsar tres veces seguidas la tecla flecha descendente. Las dos primeras pulsaciones durante 1s (el motor efectúa una breve rotación cada vez que se pulsa la tecla) y la
tercera durante 2s (el motor efectúa dos rotaciones sucesivas en el mismo sentido).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montaje T3.5 AUTO : Montaje T5 AUTO :

Ø4 x 10 / 120°
AÇO
PT T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D

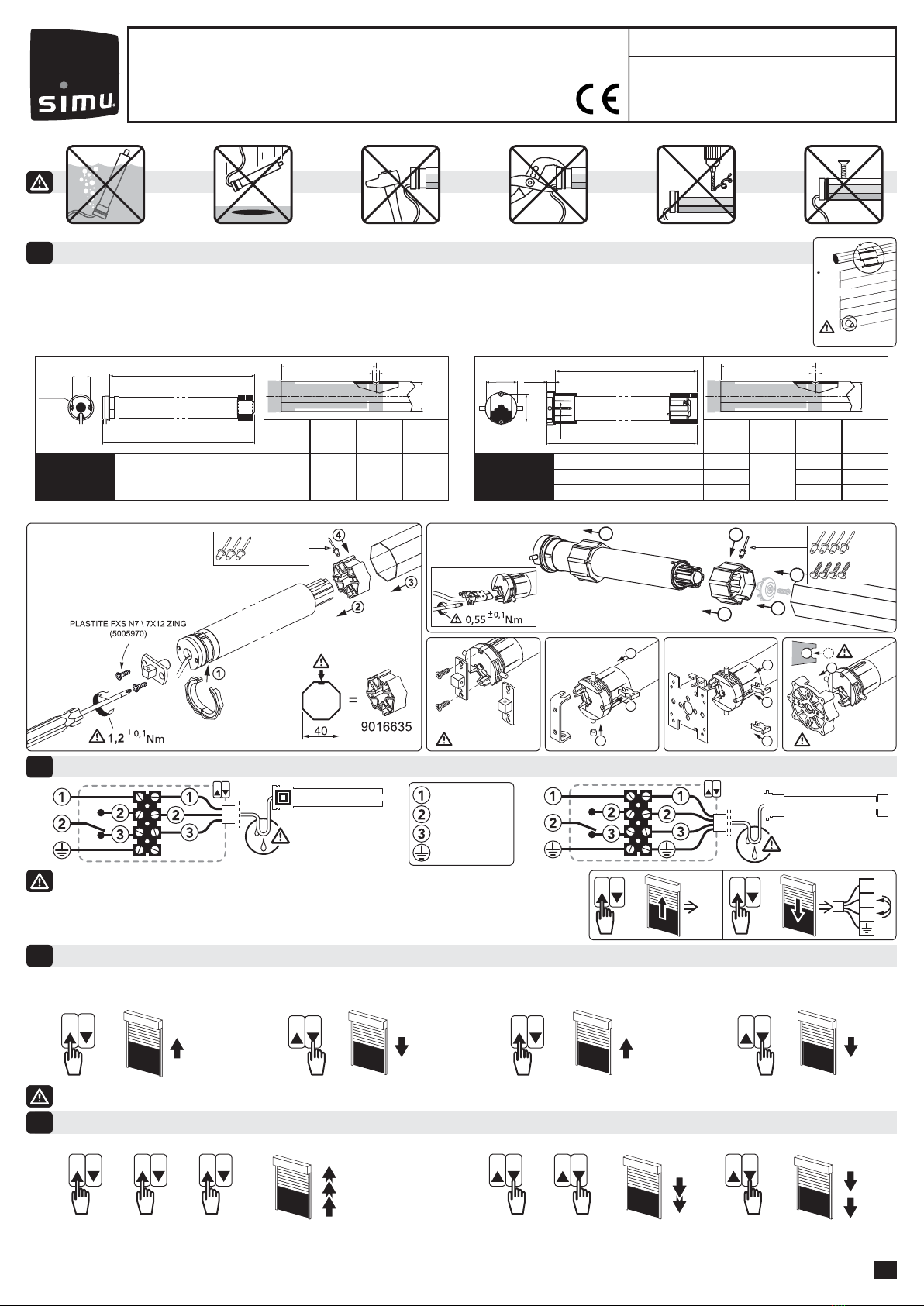

Ler atentamente estas instruções antes de
proceder a qualquer utilização.
Instalação
1
Ligações
2
Memorização dos fins de curso
3
Cancelamento dos fins de curso
4
- Recomendações :
- O binário deve ser seleccionado em função das características dos estores de enrolar, o motor não deve ser sobre-dimensionado.
- A utilização de um tirante (tipo VAR, VAS ou EASYLINK), e de batentes na base, é necessária ao bom funcionamento do motor (paragem do
motor nas posições superior e inferior).
- Para obter informações quanto à compatibilidade do motor com o estore e acessórios, consultaro ao fabricante do estore ou à SIMU.
- Furação do tubo :
Nivel de ruido : LpA ≤70 dB (A)
Após as duas primeiras aberturas e os dois primeiros fechos consecutivos e completos do estore de enrolar:
- O motor memoriza automaticamente as posições de fim de curso superior e inferior.
- A função "paragem sobre obstáculo" torna-se activa.
Em caso de uma nova instalação com este motor, aconselhamos reinicializar o motor conforme o procedimento seguinte:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
AÇO
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Azul
Castanho
Nero
Verde / amarelo
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
UTILIZAÇÃO OBRIGATÓRIA
V.A.R
V.A.S
EASYLINK
- Possibilidade de ligar 3 motores máximos em paralelo sobre um interruptor.
- A ligação do cabo ao motor deve ser realizada por pessoal qualificado (T5 AUTO).
- O motor não permite a ligação a uma alimentação de socorro do tipo estabilizador, grupo electrógeno, etc.
- O conector deve ser montado sem deteriorar os contactos, a continuidade da terra deve ser assegurada (T5 AUTO).
- Quando utilizar um motor com controlo KNX / EIB, por favor contacte-nos.
- Recomendamos efectuar estes dois ciclos de abertura / fecho desde a instalação do produto.
- Para informações mais completas, consultar o catálogo técnico SIMU 5056893.
- Efectuar três pressões sucessivas com uma duração de 1 s cada uma na tecla de subida. O motor efectua uma breve rotação a cada pressão.
- Efectuar três pressões sucessivas na tecla de descida. As duas primeiras pressões com uma duração de 1 s (o motor efectua uma breve rotação a cada pressão) e a terceira
com uma duração de 2 s (o motor efectua duas rotações sucessivas no mesmo sentido).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montagem T3.5 AUTO : Montagem T5 AUTO :

Ø4 x 10 / 120°
STAL
PL T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Przed każdym użyciem uważnie przeczytać
tęinstrukcję.
Instalacja
1
Okablowanie
2
Uruchromienie
3
Kasowanie ustawieńautomatycznych
4
- Zalecenia :
- Moment obrotowy musi byćdobrany do właściwości rolety - nie stosowaćzbyt dużego napędu.
- Aby napęd pracowaćprawidłowo (wyłączenie napędu w położeniu górnym i dolnym), należy stosowaćblokady (typu VAR, VAS lub EASYLINK) oraz
ograniczniki na końcowej listwie.
- W celu uzyskania informacji dotyczących zgodnoścí napędu z roletąi elementami dodatkowymi należy zwrócićsiędo producenta rolety lub do firmy SIMU.
- Wykonywanie otworów w rurze nawojowej :
Poziom hatasu : LpA ≤70 dB (A)
Po dwóch pierwszych pełnych cyklach otwierania i zamykania rolety:
- Napęd automatycznie zapamiętuje górnąi dolnąpozycjękońcową.
- Funkcja "zatrzymanie na przeszkodzie" musi byćwłączona.
W przypadku nowej instalacji z użyciem tego napędu, zaleca sięzresetowaćnapęd zgodnie z poniższąprocedurą:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
STAL
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Niebieski
Brązowy
Czarny
Zielono / żółty
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
OBOWIĄZKOWE
V.A.R
V.A.S
EASYLINK
- Równolegle można podłączyćmaksymalnie 3 napędy do jednego przełącznika.
- Kabel może byćpodłączany do napędu wyłącznie przez wykwalifikowany personel (T5 AUTO).
- Napęd nie może byćpodłączony do zasilania awaryjnego typu falownik, zespółprądotwórczy itp.
- Złącze musi byćzamontowane bez uszkodzenia styków, z zachowaniem ciągłości uziemienia (T5 AUTO).
- Proszęskontaktowaćsięz SIMU, kiedy zastosowano urządzenie sterujące z przekaźnikami elektronicznymi.
- Zaraz po zamontowaniu urzàdzenia, zaleca sięwykonaćdwa pełne cykle otwierania / zamykania.
- Aby uzyskaćdodatkowe informacje, prosimy o zapoznanie sięz dokumentacjątechnicznąSIMU 5056893
- Nacisnąć trzy razy z rzędu przycisk podnoszenia, przytrzymując go wciśniętego za każdym razem przez 1 s.
- Nacisnąć trzykrotnie przycisk opuszczania. Dwa naciśnięcia o długości 1 s (po każdym naciśnięciu napęd wykonuje krótki obrót) i trzecie o długości 2s. (napęd wykonuje dwa
obroty z rzędu w jednym kierunku).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
MontażT3.5 AUTO : MontażT5 AUTO :

Ø4 x 10 / 120°
OCEL
CZ T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
5052442D
Přečtěte si pozorněnávod.
Montáž
1
Kabeláž
2
Uvedení do provozu motoru
3
Vymazání automatických nastavení
4
- Doporučení:
- Výkon musí být zvolen podle charakteristik rolety. Nepřetěžujte motor.
- Používání závûsů(typu VAR, VAS nebo EASYLINK) a zarážek na poslední lamele je nezbytné pro správné fungování motoru (zastavení
motoru v horní či dolní pozici).
- Pro získání potřebných informací o vhodnosti použiti pohonu pro danou roletu se obraťte na společnost SIMU s.r.o.
- Příprava montážních otvorův hřídeli:
Ùroveňhluk : LpA ≤70 dB (A)
Po prvních dvou po sobû jdoucích a kompletních otevření a zavření rolety:
- Motor si automaticky zapamatuje horní a dolní koncovou polohu.
- Aktivuje se funkce "zastavit na překážce".
V případû nového namontování s tímto motorem je doporučeno nastavit motor znovu podle následujícího postupu:
A
(mm) ØB (mm) L1 (mm) L2 (mm)
A4 x ØB / 90°
37
min.
4.12 433 4.2 457 471
473 497 511
9.12 - 13.8
T3.5 AUTO
230V-50Hz
L2
L1
29
Ø38,2
A4 x ØB / 90°
47
min.
6.17 - 10.17
15.17
20.17 - 25.17 - 35.17
L1
L2
4
22,8
55
48*
* 35 Nm max.
T5 AUTO
230V-50Hz
A
(mm) ØB (mm) L1 (mm) L2 (mm)
485
5
498 521
505 518 541
659 672 695
23
15
4
Ø4,8 x 10
Ø5 x 10
OCEL
PE
L
N
T5 AUTO
PE
L
NT3.5 AUTO
Modrý
Hnědý
Černý
Žlutozenený
>>
OK
1
2
3
>>
9910013
9910014
25 N.m max.
3
2
1
2
2
1
1
35 N.m max.
POVINNÉ
V.A.R
V.A.S
EASYLINK
- Je možné zapojit nejvýše 3 motory v paralelním zapojení na jeden přepínač.
- Kabel může být připojen k motoru pouze kvalifikovaným pracovníkem (T5 AUTO).
- Motor nedovoluje přiipojení do nouzového napájení typu invertoru, generátoru atd.
- Přípojka musí být nainstalována bez poškození kontaktů, uzemnění musí být zajištěno (T5 AUTO).
- Pokud chcete motor ovládat pomocí sběrnice LON / KNX nebo elektronických zařízení, kontaktujte nás pro upřesnění detailů.
- Je doporučeno provést tyto dva cykly otevření / zavření hned po namontování výrobku.
- Další informace jsou uvedeny v technikém prospektu SIMU 5056893.
- Stiskněte třikrát po sobětlačítko nahoru, pokaždé po dobu 1 s. Motor se krátce otočí při každém stisknutí.
- Stiskněte třikrát po sobětlačítko dolu. První dvû stisknutí po dobu 1 s (motor se krátce otočí při každém stisknutí) a třetí po dobu 2s (motor se otočí dvakrát po soběve
stejném směru).
>> >> >> >>
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>>
1 s
>> >>
2 s
1/1
Montáž T3.5 AUTO : Montáž T5 AUTO :
