Skil 502 User manual

SKIL Europe BV - Konijnenberg 60 08/06 2610395382
4825 BD Breda - The Netherlands
MULTI-SURFACE LEVELING LASER
502 (F0150502 . . )
INSTRUCTIONS page 7
INSTRUCTIONS page 8
HINWEISE Seite 10
INSTRUCTIES bladz. 12
INSTRUKTIONER sida 13
INSTRUKTION side 15
ANVISNINGEN side 16
OHJEET sivu 18
INSTRUCCIONES pág. 19
INSTRUÇÕES pág. 21
ISTRUZIONI pag. 23
LEÍRÁS oldal 24
POKYNY strana 26
KILAVUZ sayfa 28
INSTRUKCJA strona 29
ИНСТРУКЦИИ страница 31
ІНСТРУКЦІЯ страница 33
O∆ΗΓΙΕΣ σελίδα 35
INSTRUCØIUNI pagina 37
YKA3AНИЕ страница 38
POKYNY strana 40
UPUTE stranica 42
UPUTSTVA stranica 43
NAVODILA stran 45
KASUTUSJUHEND lehekülg 46
INSTRUKCIJA lappuse 48
INSTRUKCIJA puslapis 50
www.skileurope.com
GB
F
D
NL
S
DK
N
FIN
E
P
I
H
CZ
TR
PL
RU
UA
GR
RO
BG
SK
HR
SCG
SLO
EST
LV
LT
ME77

2
1
F
AC B D
N
H
L
M
K
G
J
3
2
4
E
5

3
7
B
C
6
G
8

4
H
9
J
0

5
K
!
L
1
2
@

6
K
KM
#
%
N
$

- level the tool (ensure that the bubble in the relevant
level is centered)
- use projected line as reference
●Screw accessory L @
For projecting lines at the same level as already
mounted screw
- place accessory L over already mounted screw
- slide accessory L to the left/right, so that screw ends
up firmly in tapered end of peg
- slide tool on accessory L
- level the tool (ensure that the bubble in the relevant
level is centered)
- use projected line as reference for mounting other
screw(s)
Screw accessory L can also be used in combination with
tape or drawing-pins
●Pivot accessory M #
For projecting lines at an angle (for rough indication only)
- remove knob by turning it counter-clockwise
- slide tool on magnet accessory K
- fasten magnet accessory K on accessory M by
turning knob clockwise
- move tool over graduated arc by loosening/fastening
knob
Pivot accessory M can also be used in combination with
tape or drawing-pins
●Belt clip accessory N $
For easy and convenient storage
MAINTENANCE
●Do not expose the tool to continuous vibration or
extremely hot or cold temperatures
●Always store the tool indoors in its protective
carton/case
●Always keep the tool free of dust, moisture and direct
sunlight
●Clean the tool with a damp cloth and mild soap
! always remove the batteries before cleaning the
lens
●Do not disassemble or modify the tool in any way
●Do not attempt to change any part of the laser lens
GUARANTEE / ENVIRONMENT
●This Skil product is guaranteed in accordance with
statutory/country-specific regulations; damage due to
normal wear and tear, overload or improper handling will
be excluded from the guarantee
●In case of a complaint, send the tool undismantled together
with proof of purchase to your dealer or the nearest Skil
service-station (addresses as well as the service diagram
of the tool are listed on www.skileurope.com)
●Do not dispose of electric tools, batteries,
accessories and packaging together with household
waste material (only for EU countries)
- in observance of European Directive 2002/96/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol %will remind you of this when the need for
disposing occurs
Niveau laser toutes surfaces 502
INTRODUCTION
●Cet outil est conçu pour aligner des objets et/ou
marquer des lignes de coupe par projection d’un
faisceau laser; les accessoires fournis permettent de
l’utiliser sur les surfaces les plus diverses
●Lisez soigneusement ce mode d'emploi ainsi que
l'étiquette d'avertissement située sur l'outil avant
d'utiliser l'outil 1
●Prêtez attention aux consignes de sécurité et aux
avertissements; sinon, vous risquez d'endommager
gravement vos yeux
●Avant d’utiliser cet outil pour la première fois, collez
l’autocollant fourni dans votre langue sur le texte anglais
de l’étiquette d’avertissement F 3
●Conservez ce mode d'emploi pour vous y reporter à
l'avenir
SPECIFICATIONS TECHNIQUES
Type de laser 635 nm
Catégorie de laser 2
Puissance de sortie maximale 1 mW
Alimentation 3 piles plates AG13
Température en fonctionnement -10°C à 40°C
Température d’entreposage -20°C à 60°C
Poids 0,05 kg
Exactitude déviation de +/- 10 mm
à une distance de
5 mètres
SECURITE
●Ne projetez pas le rayon laser dans vos yeux
(rayonnement laser) 2
●Ne dirigez pas le rayon laser vers des personnes ou
des animaux
●Ne placez pas cet outil dans une position où le rayon
laser pourrait atteindre l'œil d'une personne,
volontairement ou non
●N'utilisez pas d'outils optiques grossissants (loupes,
télescopes ou jumelles) pour voir le rayon laser
●Veillez à ne pas enlever l'étiquette d'avertissement de
l'outil ni à l'endommager
●N'utilisez pas cet outil en la présence de liquides
inflammables, de gaz ou de poussière
●N'utilisez pas cet outil en la présence d'enfants
●Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
●N'utilisez pas cet outil dans un but autre que ceux
mentionnés dans ce mode d'emploi
●Utilisez seulement les accessoires d'origine prévus pour
cet outil
●Mettez toujours l'outil hors tension lorsqu'il n'est
pas utilisé
F
8

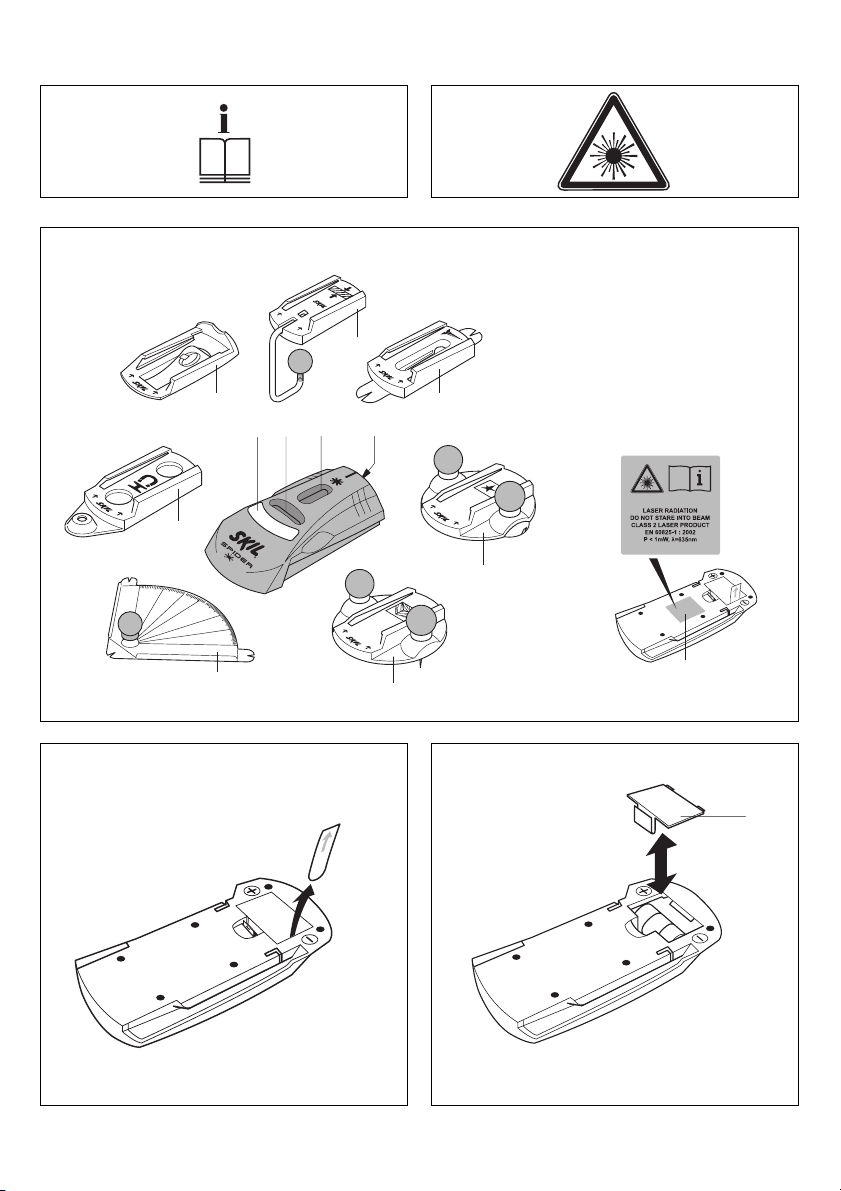

ELEMENTS DE L'OUTIL 3
AInterrupteur marche/arrêt
BNiveau à bulle pour lignes horizontales
CNiveau à bulle pour lignes verticales
DOuverture pour faisceau laser
ECouvercle du compartiment des batteries
FÉtiquette d’avertissement
GSupport à ventouses
HSupport à griffe
JSupport à pointes
KSupport magnétique
LSupport à vis
MSupport à pivot
NAttache de ceinture
UTILISATION
●Marche/arrêt
- avant la première utilisation, retirez la languette de
protection 4
- mettez l'outil en marche/arrêt en poussant le bouton A
! ne projetez pas le rayon laser dans vos yeux
! ne dirigez pas le rayon laser vers des personnes
ou des animaux
! mettez toujours l'outil hors tension après
utilisation
●Remplacement des piles 5
! veillez à ce que l'outil soit hors tension
- retirez le couvercle E
- insérez 3 piles plates AG13 (respectez les polarités)
- replacez le couvercle E
- si vous n’utilisez pas l'outil pendant une longue
période, retirez toujours les piles
- remplacez toujours la totalité des piles en même
temps

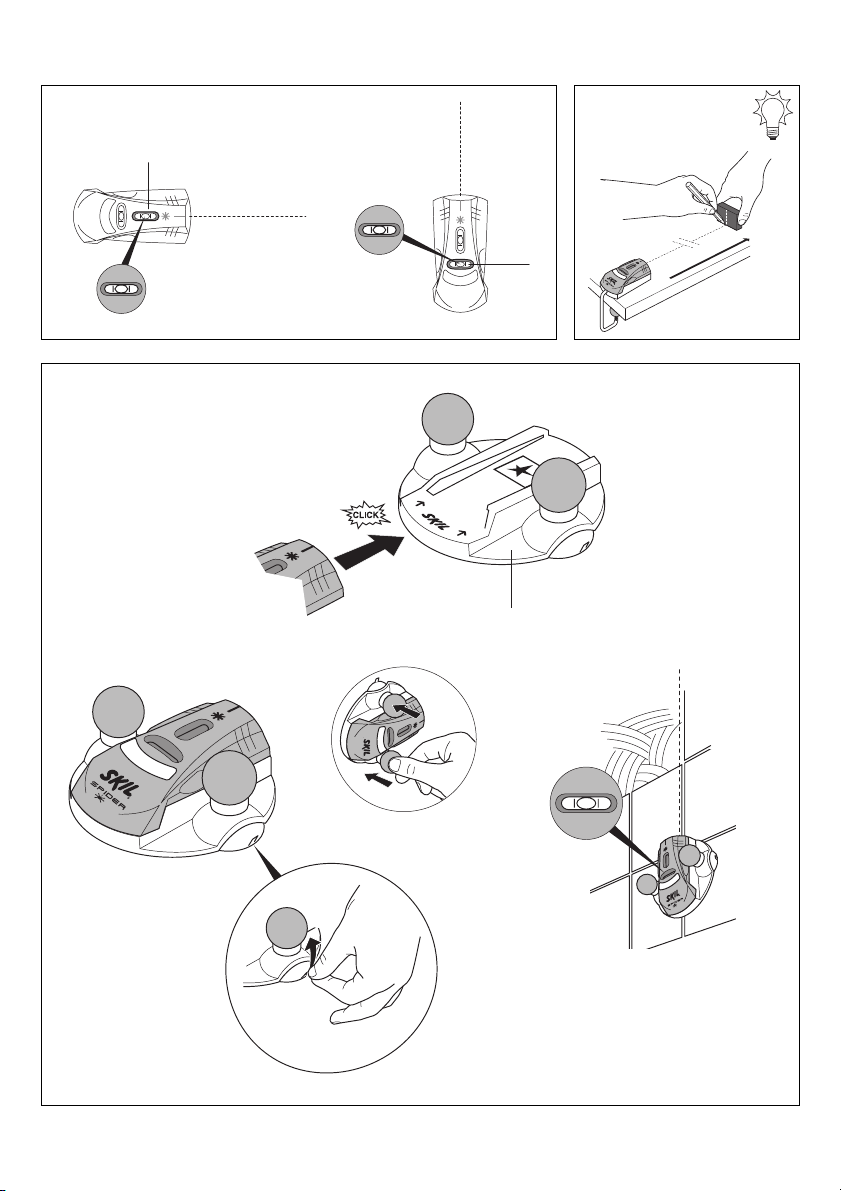

●Utilisation de l'outil 6
- lors d’une projection horizontale, vérifiez que la bulle
du niveau B est centrée.
- lors d’une projection verticale, vérifiez que la bulle du
niveau C est centrée
- prenez des mesures en utilisant la ligne projetée
comme référence
- lors de la projection du faisceau laser sur une
distance importante, vous pouvez augmenter sa
visibilité en plaçant un objet au bout de la distance
désirée 7
●Support à ventouses G 8
Permet de projeter le faisceau sur des surfaces lisses
- faites coulisser l’outil sur l’accessoire G
- placez l’accessoire G sur la surface
- mettez l’outil à niveau (la bulle doit être centrée)
- appuyez sur 2 boutons
- utilisez la ligne projetée comme référence
●Support à griffe H 9
Permet de projeter le faisceau sur des panneaux
(épaisseur 15-30 mm)
- faites coulisser l’outil sur l’accessoire H
- fixez l’accessoire H sur le panneau en tournant le
bouton dans le sens des aiguilles d’une montre
- utilisez la ligne projetée comme référence
●Support à pointes J 0
Permet de projeter le faisceau sur des panneaux de
plâtre, de bois tendre ou autres matériaux tendres
- faites coulisser l’outil sur l’accessoire J
- placez l’accessoire J sur la surface
- mettez l’outil à niveau (la bulle doit être centrée)
- appuyez sur 2 boutons
- utilisez la ligne projetée comme référence
! attention à ne pas vous blesser avec les pointes
●Support magnétique K !
Permet de projeter le faisceau sur toute surface ou tout
profil ferreux
- faites coulisser l’outil sur l’accessoire K
- placez l’accessoire K sur la surface
- mettez l’outil à niveau (la bulle doit être centrée)
- utilisez la ligne projetée comme référence
●Support à vis L @
Permet de projeter le faisceau au même niveau qu’une
vis déjà en place
- placez le support L au-dessus de la vis déjà en place
- faites-le coulisser vers la gauche/droite afin que la vis
soit fermement insérée à l’extrémité
- faites coulisser l’outil sur l’accessoire L
- mettez l’outil à niveau (la bulle doit être centrée)
- utilisez la ligne projetée comme référence pour la ou
les autres vis
Le support à vis L peut également s’utiliser
conjointement à du ruban adhésif ou des punaises

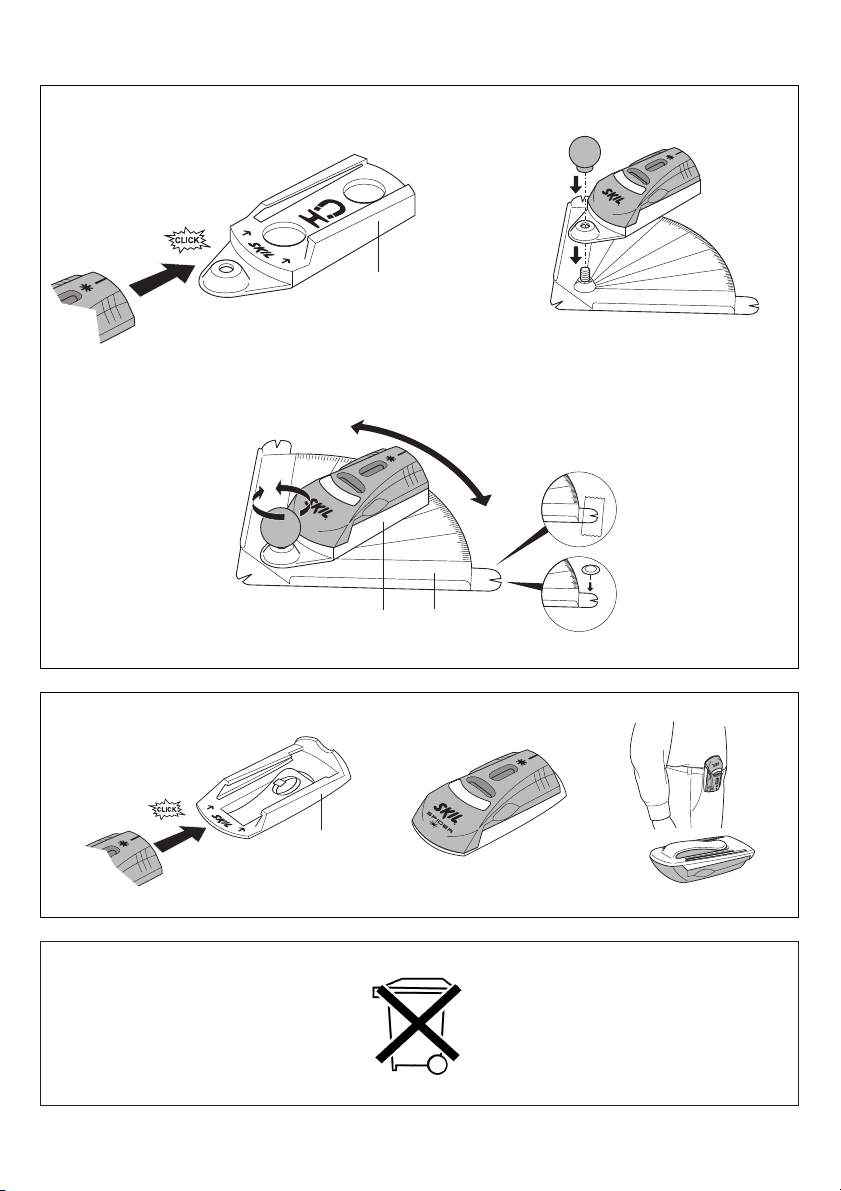

●Support à pivot M #
Permet de projeter le faisceau selon un certain angle
(pour indication sommaire uniquement)
- retirez le bouton en le faisant tourner dans le sens
inverses des aiguilles d’une montre
- faites coulisser l’outil sur le support magnétique K
- fixez le support magnétique K sur l’accessoire M en
faisant tourner le bouton dans le sens des aiguilles
d’une montre
- faites pivoter l’outil le long de l’arc gradué en
desserrant/resserrant le bouton
Le support à pivot M peut également s'utiliser avec du
ruban adhésif ou des punaises
●Fixation pour ceinture N $
Pour avoir l’outil toujours à portée de main
ENTRETIEN
●N'exposez pas cet outil à des vibrations continues ni à
des extrêmes de température
●Rangez toujours cet outil à l'intérieur dans son carton/sa
mallette de protection
●Protégez l'outil de la poussière, de l'humidité et de la
lumière directe du soleil
●Nettoyez l'outil à l’aide d’un tissu humide et d'un
détergent doux
! retirez toujours les piles avant de nettoyer
l'objectif
●Ne démontez pas cet outil et ne le modifiez d'aucune
façon
●N'essayez pas de modifier des parties de l'objectif du
laser
9

GARANTIE /ENVIRONNEMENT
●Ce produit Skil est garanti conforme aux règlements
statutaires/nationaux; les dommages dus à une usure
normale, à un chargement excessif ou à une mauvaise
utilisation seront exclus de la garantie
●En cas de réclamation, envoyez l’outil non démonté
avec votre preuve d’achat au revendeur ou au centre de
réparation Skil le plus proche (les adresses ainsi que la
vue éclatée de l’outil figurent sur www.skileurope.com)
●Ne pas jetez les outils électriques, les piles, les
accessoires et l'emballage dans les ordures
ménagères (pour les pays européens uniquement)
- conformément à la directive européenne 2002/96/EG
relative aux déchets d'équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés à part et être soumis à un recyclage
respectueux de l’environnement
- le symbole %vous en souvient quand la nécessité du
débarras se présente
Nivellierungslaser für 502
verschiedene Oberflächen
EINLEITUNG
●Dieses Gerät dient zum Ausrichten von Gegenständen
und/oder zum Markieren von gewünschten Schnittlinien
mit Hilfe der Projektion einer geraden Laserlinie; mit
dem mitgelieferten Zubehör kann das Gerät für
zahlreiche Oberflächen verwendet werden
●Lesen Sie die vorliegende Anleitung sowie das
Warnhinweisschild auf dem Gerät aufmerksam durch,
bevor Sie das Gerät benutzen 1
●Achten Sie besonders auf die Sicherheits- und
Warnhinweise; ihre Nichtbeachtung kann schwere
Verletzungen (der Augen) nach sich ziehen
●Vor dem ersten Gebrauch des Gerätes den
englischsprachigen Warnhinweis F 3mit dem
beigefügten Aufkleber in Ihrer Landessprache überkleben
●Heben Sie diese Anleitung zur zukünftigen Bezugnahme
auf
TECHNISCHE ANGABEN
Lasertyp 635 nm
Laserklasse 2
Maximale Leistungsabgabe 1 mW
Stromversorgung 3x AG13 Knopfzellenbatterie
Betriebstemperatur -10°C bis 40°C
Lagertemperatur -20°C bis 60°C
Gewicht 0,05 kg
Genauigkeit Abweichung bei einer 5 m
Distanz von +/- 10 mm
SICHERHEIT
●Nicht in den Laserstrahl blicken (Laserstrahlung) 2
●Den Laserstrahl nicht auf Menschen oder Tiere
richten
●Das Gerät nicht an einer Stelle positionieren, die zur
Folge hat, dass irgendjemand absichtlich oder
unabsichtlich in den Laserstrahl blickt
●Keine vergrößernden optischen Geräte (z.B.
Vergrößerungsgläser, Teleskope oder Ferngläser) zum
Betrachten des Laserstrahls benutzen
●Das Warnhinweisschild am Gerät nicht entfernen oder
beschädigen
●Das Gerät nicht in der Gegenwart von entzündlichen
Flüssigkeiten, Gasen oder Stäuben benutzen
●Das Gerät nicht benutzen, wenn sich Kinder in seiner
Nähe befinden
●Dieses Gerät sollte nicht von Personen unter 16 Jahren
benutzt werden
●Das Gerät für keinen anderen Zweck als den in dieser
Anleitung erwähnten benutzen
●Nur das für dieses Gerät bestimmte Originalzubehör
benutzen
●Das Gerät bei Nichtgebrauch stets abschalten
GERÄTE-ELEMENTE 3
AEin/Aus-Schalter
BWasserwaage für horizontale Linien
CWasserwaage für vertikale Linien
DLaseraustrittsöffnung
EAbdeckung des Batteriefachs
FWarnschild
GSaugnapfadapter
HFestklemmadapter
JNadeladapter
KMagnetadapter
LSchraubadapter
MDrehachsenzubehör
NGürtel-Clip
BENUTZUNG
●Ein/Aus
- vor der ersten Verwendung den Schutzeinsatz wie
abgebildet herausnehmen 4
- das Gerät ein-/ausschalten, indem Schalter A
gedrückt wird
! nicht in den Laserstrahl blicken
! den Laserstrahl nicht auf Menschen oder Tiere
richten
! das Gerät nach Gebrauch stets abschalten
●Wechseln der Batterien 5
! darauf achten, dass das Gerät abgeschaltet ist
- Deckel E abnehmen
- 3 x AG13 AG13 Knopfzellenbatterie (richtig herum)
einsetzen
- Deckel E aufsetzen
- die Batterien stets aus dem Gerät herausnehmen,
wenn es längere Zeit nicht benutzt wird
- Batterien stets komplett satzweise wechseln
D
10
