SOMFY SGS 200 User manual

160 S NS
170 S NS
9 013 309 -V3
S.A.V 201-501-601
SGS 200-500-600

2
Raccordements électriques
1
nLes étapes :
oPosition du boîtier électrique sur le pilier.
Le boîtier sera monté du coté de l’arrivée de l’alimentation électrique.
oPosition du boîtier électrique sur le pilier.
oFixation du boîtier électrique sur le pilier.
oRaccordement des deux vérins.
oConnection de l’antenne.
oRaccordement du câble secteur.
oFixation du boîtier électrique sur le pilier.
Glisser l’électronique dans le boîtier.Il
faudra forcer un peu pour la mettre en
place. La fixer à l’aide de la vis de
fixation fournie :
2
Placer le boîtier (de préférence à plus
d'un mètre du sol) contre le pilier et
s’en servir de gabarit pour percer les
trous de fixation :
1
Le boîtier sera monté presse-étoupe vers le bas.
Les câbles sortiront par le dessous.
ON/OFF
AUTO
PROG
126
70
Français
Raccordements électriques
1
M2
M2
fil bleu
fil marron
M1
Le vérin M1 actionne le vantail gauche, qui
s’ouvre en premier et se referme le dernier.
Le vérin M1 actionne le vantail droit, qui
s’ouvre en premier et se referme le dernier.
oRaccordement des deux vérins.
La liaison entre les vérins et le boîtier électrique doit être effectuée avant le raccordement du
boîtier électrique au secteur.
Le vérin installé sur le pilier du vantail qui s’ouvre en premier et se referme en dernier
est le vérin M1.
Câblage des vérins :
M1
M1
M2
Le vérin M1 est toujours branché entreles bornes 11 et 12.
Le vérin M2 est toujours branché entre les bornes 13 et 14.
Cas 1 :
Cas 2 :
fil bleu
fil marron

ON/OFF
AUTO
PROG
oConnection de l’antenne.
Pour un fonctionnement optimal, il est
recommandé de sortir le fil d’antenne du
boîtier au travers d’un passe-fils :
Raccordements électriques
1
oRaccordement du câble secteur.
ON/OFF
AUTO
PROG
Passez le câble dans le presse-
étoupe.
1
ON/OFF
AUTO
PROG
Resserrez le presse-étoupe.
Vérifiez par traction que le câble est
correctement bloqué.
4
Raccordez le fil de terre.
2Raccordez la phase et le neutre.
Vérifiez par traction que les fils sont
correctement bloqués.
3
Pour votre sécurité, ces opérations devront se faire hors tension.
Fil bleu Neutre
Fil rouge/marron/noir Phase
Fil vert/jaune Terre
Il est impératif de
respecter les couleurs
de câblage.
Un fil de terre (vert/jaune) devra être utilisé
pour certains accessoires (éclairage 230 V
Classe I).
Ne jamais recouper le fil d’antenne.
3
Français
2Paramétrage de votre SGS/AXOVIA
nLes étapes :
oPrésentation des symboles.
oParamétrage de votre SGS /AXOVIA.
oPrécautions d’emploi du mode automatique.
oSécurisation du paramétrage.
Avant la mise en route du paramétrage de votre installation, vérifiez que les voyants ON/OFF
et PROG sont allumés et le voyant DANGER est éteint. Procédez aux opérations
suivantes :
oParamétrage de votre SGS/AXOVIA.
oPrésentation des symboles.
Votre SGS/AXOVIA offre 2 modes de
fonctionnement :
Ouverture totale seule
Ouverturetotale systématique des 2 vantaux par
appui bref ou long sur la télécommande.
Ouverture piétonne ou totale
Ouvertured’un seul vantail pour l’accès aux
piétons par appui bref sur la télécommande.
Ouverture totale des 2 vantaux par appui long sur
la télécommande.
•Fonctionnement des télécommandes :
Appui bref
inférieur à 0,5 secondes
Appui long
supérieur à 0,5 secondes
Voyant allumé
Voyant clignotant

4
•Mémorisation des télécommandes en ouverture pietonne ou totale :
2
Paramétrage de votre SGS /AXOVIA
2Paramétrage de votre SGS /AXOVIA
2
Français
ON/OFF
AUTO
PROG
Maintenez la touche à mémoriser enfoncée
jusqu’à ce que le voyant PROG clignote
lentement (le voyant DANGER s’éclaire
pendant l’appui).
1
Relâchez la touche : elle est
mémorisée.
Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander votre
portail.
Posez la télécommande sur la cible gravée sur le capot :
Choisissez la touche de la télécommande que vous souhaitez utiliser pour commander
votre portail.
Posez la télécommande sur la cible gravée sur le capot :
Maintenez la touche à mémoriser
enfoncée jusqu’à ce que le voyant PROG
clignote lentement (le voyant DANGER
s’éclairependant l’appui).
1
Relâchez la touche.
2
Relâchez la touche : elle est mémorisée.
4
Ala fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés,
l’électronique étant en attente de mémorisation de la course des vantaux.
ON/OFF
AUTO
PROG
Appuyez à nouveau (avant 10 secondes) sur la touche à mémoriser jusqu’à ce que le
voyant PROG clignote lentement (le voyant DANGER s’éclaire pendant l’appui).
3
•Mémorisation des télécommandes en ouverture totale seule :
lChangement de mode de fonctionnement des télécommandes déjà
mémorisées :
Pour passer une télécommande du mode «ouverture totale seule» au mode «ouverture piétonne
ou totale»,il suffit d’effectuer la «mémorisation des télécommandes en ouverture piétonne ou
totale» ci-dessus. La dernière mémorisation efface le précédent mode mémorisé.
Pour passer une télécommande du mode «ouverture piétonne ou totale» au mode «ouverture
totale seule», il suffit d’effectuer la «mémorisation des télécommandes en ouverture totale seule»
ci-dessus. La dernière mémorisation efface le précédent mode mémorisé.
oApprentissage de la course des vantaux.
L’électronique Somfy mémorise automatiquement :
•
La force des vérins nécessaire à la commande des portails, en fonctionnement normal.
Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
•Les courses nécessaires pour l’ouverture et la fermeture totales des vantaux avec le
repérage des butées.
Pour démarrer le processus de mémorisation, il faut que les vantaux soient fermés, tenez-
vous à distance normale du portail et respectez les étapes suivantes :
Ala fin de ces 4 étapes, le voyant PROG s’éteint, indiquant la fin de la procédure de
mémorisation de la course du portail.
Ce cycle doit être complet (2 ouvertures/fermetures totales non interrompues). S’il est interrompu, le
processus est simplement reporté et reprendra à la prochaine ouverture commandée.
• Effectuez un appui long sur la touche
de la télécommande.
> Après quelques secondes, le portail
s’ouvre, en petite vitesse.
* Si le portail ne s’ouvre pas
correctement, vérifier le câblage des
vérins.
1
•Une fois le portail ouvert, effectuez un
nouvel appui long sur la touche de la
télécommande.
> Le portail se ferme, un vantail après
l’autre.
2
• Appuyez une nouvelle fois sur la
même touche.
> Le portail s’ouvre, toujours à petite
vitesse.
3
• Appuyez une dernière fois.
> Les deux vantaux se referment
presque simultanément.
4
STOP

5
Français
Paramétrage de votre SGS /AXOVIA
oPrécautions d’emploi du mode automatique.
Votre SGS /AXOVIA SOMFY permet une installation conforme à la norme NF EN 12
453 de votre portail en mode automatique avec l'utilisation OBLIGATOIRE :
•d’un jeu de cellules photo-électriques ,
•d’un feu orange ,
•d’un feu d’éclairage de zone (500 W max.).
Votre SGS /AXOVIA SOMFY est prévu pour la connexion de ces accessoires :
2Paramétrage de votre SGS/AXOVIA
2
4
ON/OFF
AUTO
PROG
Le mode automatique est maintenant opérationnel.
Une fois le portail complètement ouvert :
- Attendez le temps de la temporisation souhaitée.
- Lancez un ordre de fermeture par un nouvel appui (bref ou long) sur la
télécommande.
> Les deux vantaux se referment presque simultanément.
> Le voyant AUTO reste allumé en permanence.
STOP
Le portail se referme tout seul après votre passage, sans nouvel appui sur la télécommande,
après une durée que vous définissez au préalable.
Le mode automatique sera opérationnel après le câblage des cellules et le réglage ci-dessous
:

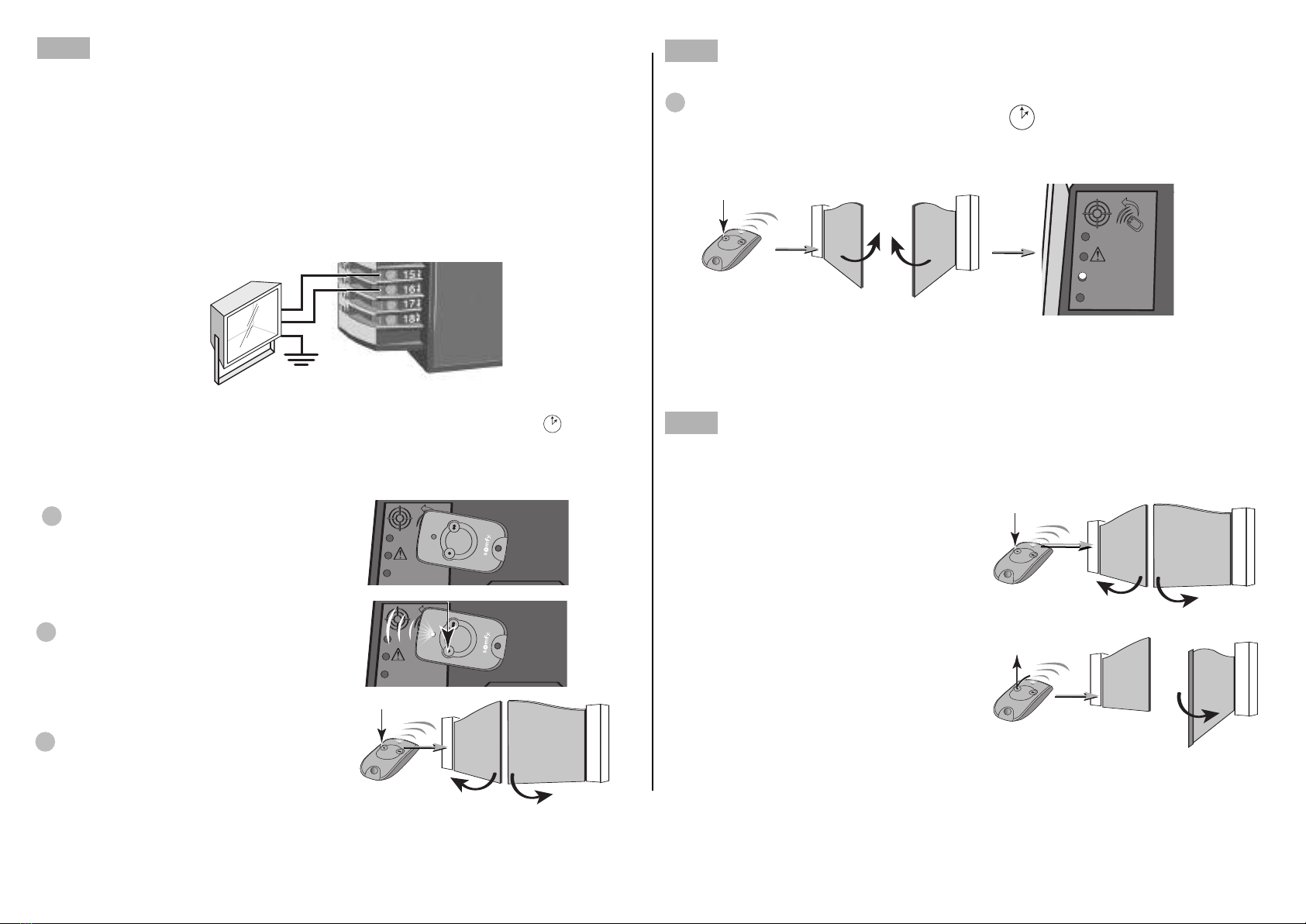

• Posez une télécommande sur la
cible gravée sur le capot de la
motorisation.
> Le voyant AUTO est éteint.
1
• Effectuez un appui long sur la
télécommande jusqu’à ce que
le voyant AUTO s’allume.
Relâchez.
>Le voyant AUTO clignote.
2
• Lancez une ouverture (à
distance normale) avec la
télécommande.
> Le portail s’ouvre à vitesse
nominale.
3
•Mode automatique :
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
Utilisation de votre SGS /AXOVIA
nFonctionnement en mode séquentiel
lFonctionnement de l’ouverturetotale
• Effectuez un appui long sur
la télécommande.
> Les deux vantaux doivent s’ouvrir.
Un nouvel appui (bref ou long)
commande la fermeture des vantaux.
lFonctionnement de l’ouverture
piétonne (si programmée)
•Effectuez un appui bref sur
la télécommande.
> Seul le vantail recouvrant doit s’ouvrir.
Un nouvel appui (bref ou long)
commande la fermeture du vantail.

6
En fonctionnement automatique, une impulsion sur la touche de la télécommande provoque
l’ouverture du portail. Sa fermeture intervient automatiquement après la durée de
temporisation préalablement réglée par vos soins.
Utilisation de votre SGS /AXOVIA
nFonctionnement en mode automatique
Pour revenir au mode séquentiel (le voyant AUTO est allumé) :
• Posez la télécommande sur la cible gravée sur le capot.
•
Appuyez sur une touche de la télécommande jusqu’à ce que le voyant AUTO s’éteigne.
> Le mode séquentiel
nPassage du mode auto au mode séquentiel:
nAjout ultérieur de télécommandes
Reprenez l’opérations de « Mémorisation des télécommandes ».
Au delà de 16 émetteurs, la mémorisation échoue. Supprimez toutes les
télécommandes (voir ci-dessus) et recommencez la mémorisation.
Utilisation de votre SGS/AXOVIA
Tous les paramètres enregistrés sont supprimés :
télécommandes enregistrées, course du portail,
mode de fonctionnement...
nSuppression des émetteurs
ON/OFF
AUTO
PROG
•Appuyez 7 secondes sur le bouton de
remise à zéro(reset).
> Pendant l’appui, les quatre voyants
s’allument.
1
voyants
Toute mémorisation de nouvelle télécommande annule et remplace
la programmation précédente de la course du portail.
oSécurisation du paramétrage
Effectuez un appui long sur la télécommande.
Effectuez un nouvel appui pour que les 2 vantaux s'arrêtent en milieu de
course.
Couper l'alimentation du secteur 5 secondes
Remettrel'alimentation du secteur
Effectuez un nouvel appui long sur la télécommande.
Les vantaux DOIVENT partir dans le sens ouverture.
(Si les vantaux partent dans le sens fermeture, se référer au câblage ).
5
4
3
2
1
Français
bouton
reset
• Relachez le bouton reset.
> Les quatrevoyants s’éteignent
pendant 2 secondes
> Le voyant ON/OFF se rallume.
> Le voyant PROG s’allume.
2
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
STOP
STOP
STOP
Il est possible de maintenir le portail en
position ouverte par un appui bref sur la
touche de la télécommande durant la
temporisation.
Un nouvel appui sur la touche de la
télécommande provoque le fermeture du
portail.
STOP

Cellules 2400599
7
Franç ais
Accessoires Descriptif et branchements
Cellules 2400477
Accessoires
Schéma de câblage pour un jeu de cellules
Schéma de câblage pour un jeu de cellules
Consigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la
fermeture du portail, masquez une cellule avec la main. La fermeture doit s’interrompre.
Consigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la
fermeture du portail, masquez une cellule avec la main. La fermeture doit s’interrompre.
Avant de brancher les cellules,
enlevez le fil (shunt), placé
entre les bornes 3 et 4 du boîtier
électronique.
Descriptif et branchements
(Autres accessoires: voir pages 32, 33, 34).
1 2
24 V
ac/dc
24 V
ac/dc
0 V
CRCE
0VCNO
123 5
24 V
ac/dc 0 V C NC NO
12345
1 2
24 V
ac/dc 0 V
CRCE
Avant de brancher les cellules, enlevez le fil (shunt), placé entre les
bornes 3 et 4 du boîtier électronique.
Cellules 2400939
RXTX 1 2 1 2 3 5
Consigne de sécurité
Le bon fonctionnement des cellules doit être vérifié tous les 6 mois. Pour cela, lors de la
fermeture du portail, masquez une cellule avec la main. La fermeture doit s’interrompre.
Schéma de câblage pour un jeu de cellules
Avant de brancher les cellules, enlevez le fil (shunt), placé entre les
bornes 3 et 4 du boîtier électronique.

8
Elektrische verbindingen
nDe stappen:
oPlaatsing van het elektra-kastje op de pilaar.
1
oPlaatsing van het elektra-kastje op de pilaar.
oBevestiging van het elektra-kastje op de pilaar.
oAansluiting van de antenne.
oVerbinding van de twee cilinders.
oVerbinding van de elektriciteitskabel.
Het kastje zal geplaatst worden aan de kant van de toevoer van elektrische voeding.
oBevestiging van het elektra-kastje op de pilaar.
Schuif de elektronica in het kastje.
Er moet een beetje geforceerd
worden om deze op z'n plaats te
krijgen. Vastzetten met de
bijgeleverde bevestigingsschroef:
2
Plaats het kastje (bij voorkeur op
meer dan een meter van de
grond) tegen de pilaar aan en
gebruik het als template om de
bevestigingsgaten te boren:
1
Het kastje wordt met de pakkingbus naar beneden.
De kabels komen er aan de onderkant uit.
ON/OFF
AUTO
PROG
126
70
Elektrische verbindingen
1
M1M2
Blauwe draad
Bruine draad
M2
Blauwe draad
Bruine draad M1
De cilinder M1 zet de linkerdeur in werking die
als eerste geopend en als laatste gesloten
wordt
.
De cilinder M1 zet de rechterdeur in werking die
als eerste geopend en als laatste gesloten.
oVerbinding van de twee cilinders.
De verbinding tussen de cilinders en het elektrakastje moet tot stand komen voor
de aansluiting van het elektrakastje op het lichtnet.
De op de pilaar van de hekdeur geïnstalleerde cilinder die als eerste
geopend en als laatste gesloten wordt is de cilinder M1.
Bekabeling van de cilinders:
M1 M2
Cilinder M1 is altijd ingeschakeld tussen de aansluitklemmen 11 en 12.
Cilinder M2 is altijd ingeschakeld tussen de aansluitklemmen 13 en 14.
Nederlands

9
ON/OFF
AUTO
PROG
oAansluiting van de antenne.
Voor een optimale werking wordt
geadviseerd de antennedraad uit
het kastje door een
doorvoermantel te halen:
1
Elektrische verbindingen
1
oVerbinding van de elektriciteitskabel.
ON/OFF
AUTO
PROG
Voer de kabel door de
pakkingbus.
1
ON/OFF
AUTO
PROG
Klem de pakkingbus weer vast.
Verifieer of de kabel goed
geblokkeerd is door er aan te
trekken.
3
Verbindt de fase en de nulleiding.
2
Er moet een aardedraad
(groen/geel) gebruikt worden voor
bepaalde accessoires (verlichting
230V-Klasse I).
Voor uw veiligheid dienen deze handelingen spanningsvrij verricht te worden.
Het is verplicht de bekabeling-
kleuren in acht te nemen.
blauwe draad nulleiding
rode/bruine/zwarte draad fase
groen/gele draad aarde
Instelling parameters van uw SGS/AXOVIA
2
Nederlands
nDe stappen:
oPresentatie van de symbolen.
oInstelling parameters van uw SGA/AXOVIA.
oVoorzorgsmaatregelen gebruik van de automatische modus.
oBeveiliging van de instelling parameters.
oInstelling parameters van uw SGA/AXOVIA.
oBeschrijving van de symbolen.
Kort indrukken
korter dan 0,5 seconde
Lang indrukken
langer dan 0,5 seconde
Led brandt
Led knippert
Controleer voordat u de installatie programmeert of de ON/OFF en PROG leds branden en
de GEVAAR led uit is.
Voer de volgende stappen uit:
lWerking van de afstandsbedieningen:
Uw SGA/AXOVIA functioneertmet één of meerdereafstandsbedieningen.
De onderstaande procedure moet voor alle in te lezen afstandsbedieningen herhaald worden.
Uw SGA /AXOVIA biedt 2 bedrijfsmodi:
Alleen volledige opening
In alle gevallen volledige opening van de 2
vleugels bij kort of lang indrukken van de
afstandsbediening.
Volledige of gedeeltelijke opening
Opening van slechts 1 vleugel voor
voetgangers/fietsen bij kortindrukken
van de afstandsbediening.
Volledige opening van de 2 vleugels bij
lang indrukken van de
afstandsbediening.

10
Instelling parameters van uw SGS/AXOVIA
2Instelling parameters van uw SGS/AXOVIA
2
Nederlands
lInlezen van de afstandsbedieningen voor alleen volledige opening:
Kies de toets van de afstandsbediening die u wilt gebruiken om uw toegangshek te besturen.
Plaats de afstandsbediening op het doelwit dat op de beschermkap gegraveerd is:
lBedrijfsmodus van de reeds ingelezen afstandsbedieningen wijzigen:
Om een afstandsbediening om te zetten van "alleen volledige opening" naar "volledige of
gedeeltelijke opening" hoeft u alleen maar de inleesprocedure voor volledige of
gedeeltelijke opening te herhalen. De laatste inlezing wist de daarvoor ingelezen
bedrijfsmodus.
Om een afstandsbediening om te zetten va "volledige of gedeeltelijke opening" naar
"alleen volledige opening" hoeft u alleen maar de inleesprocedure voor alleen volledige
opening te herhalen. De laatste inlezing wist de daarvoor ingelezen bedrijfsmodus.
Houd de in te lezen toets ingedrukt totdat
de PROG PROG led langzaam knippert
(de GEVAAR led brandt zolang de
toets ingedrukt is).
1
Laat de toets los: hij is nu ingelezen.
2
l Inlezen van de afstandsbedieningen voor volledige of gedeeltelijke opening:
Kies de toets van de afstandsbediening die u wilt gebruiken om uw toegangshek te
besturen.
Plaats de afstandsbediening op het doelwit dat op de beschermkap gegraveerdis:
Houd de in te lezen toets ingedrukt totdat
de PROG led langzaam knippert (de
GEVAAR led brandt zolang de toets
ingedrukt is).
1
Laat de toets los.
2
Houd de in te lezen toets (binnen 10 seconden) nogmaals ingedrukt totdat de PROG led
langzaam knippert (de GEVAAR led brandt zolang de toets ingedrukt is).
3
Laat de toets los: hij is nu ingelezen.
4
Aan het eind van de inleescyclus branden alleen de ON/OFF en PROG leds. Het
elektronicakastje is in afwachting van het inlezen van de vleugelslag.
oLearning van de vleugelslag.
De Somfy elektronica importeert automatisch de volgende gegevens:
•
De aandrijfkoppels die bij normale werking nodig zijn voor de aandrijving van de hekken.
Door deze inlezing kan vervolgens elke abnormale kracht die op de motor wordt
uitgeoefend gedetecteerd worden.
• De slagen die noodzakelijk zijn voor het volledig openen en sluiten van de vleugels met
bepaling van de eindaanslagen.
Om het inleesproces te starten moeten de vleugels dicht zijn, moet u op de normale afstand
van het hek gaan staan en de volgende stappen uitvoeren:
Aan het eind van deze 4 stappen gaat de PROG led uit, wat signaleert dat de
learningprocedure voor de vleugelslagen beëindigd is.
De cyclus moet compleet zijn (2 volledige opengaande en dichtgaande bewegingen zonder
onderbreking). Indien er toch een onderbreking is wordt het proces eenvoudigweg uitgesteld
tot het volgende open-commando.
• Druk de toets van de afstandsbe-
diening lang in.
>Na enkele seconden gaat het hek met
lage snelheid open.
* Als het hek niet correct opengaat,
controleer dan de bekabeling van de
motoren zoals beschreven op de
volgende pagina.
1
• Als het hek open staat druk dan de
toets van de afstandsbediening nog
een keer lang in.
>Het hek gaat dicht (de ene vleugel na
de andere).
2
• Druk nog een keer op dezelfde toets.
>Het hek gaat -nog steeds met lage
snelheid- open.
3
• Druk nog een laatste keer op de toets.
>De twee vleugels gaan bijna gelijktijdig
dicht.
4
STOP
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG

11
Instelling parameters van uw SGS/AXOVIA
oVoorzorgsmaatregelen gebruik van de automatische modus.
Uw Sgs van Somfy maakt een installatie van uw toegangshek in de automatische modus
mogelijk conform de norm NF EN 12 453 met VERPLICHT gebruik:
•van een set foto-elektrische cellen,
•van een oranje lamp,
•van een zone-verlichtingslamp (max. 500 W).
Uw SGS/AXOVIA van SOMFY is bestemd voor de aansluiting van deze accessoires:
2Instelling parameters van uw SGS/AXOVIA
2
Nederlands
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
Gebruik van uw SGA / AXOVIA
•Geef een opencommando met de
afstandsbediening (vanaf normale
afstand).
>Het hek gaat met nominale snelheid
open.
3
Als het hek helemaal open is:
-Moet u wachten tot de gewenste vertragingstijd verstreken is.
-Geeft u een sluitcommando door nog een keer (kort of lang) op de afstandsbe-
diening te drukken.
>De twee vleugels gaan bijna gelijktijdig dicht.
>De AUTO led blijft continu branden.
4
STOP
•Druk de afstandsbediening lang in
totdat de AUTO led gaat branden.
Laat de toets los.
> De AUTO led knippert.
2
•Plaats een afstandsbediening op het
doelwit dat op de beschermkap van
de motor gegraveerd is.
> De AUTO led is uit.
1
lAutomatische modus
Na opening gaat het hek automatisch na het aflopen van een van tevoren door u
geprogrammeerde tijd dicht.
De automatische modus is operationeel na bekabeling van de fotocellen en onderstaande
inregeling:
De automatische modus is nu operationeel.
nWerking in sequentiële modus
lWerking van de volledige
opening
• Druk de toets van de afstandsbediening
lang in.
>De twee vleugels moeten nu opengaan.
Nogmaals (kort of lang) indrukken stuurt
een sluitcommando naar de vleugels.
lWerking van de gedeeltelijke
opening (indien geprogrammeerd)
• Druk de toets van de afstandsbediening
kortin.
>Alleen de overlappende vleugel moet nu
opengaan.
Nogmaals (kort of lang) indrukken stuurt
een sluitcommando naar de vleugel.

12
Gebruik van uw SGS / AXOVIA Gebruik van uw SGS / AXOVIA
oBeveiliging van de instelling parameters
Druk op de toets voor volledig openen
Druk een tweede keer op de toets zodat de twee hekdeuren midden in hun
loop stoppen
Sluit de voeding van het lichtnet 5 seconden af
De voeding van het lichtnet weer aanzetten
Druk op de toets voor volledig openen
De deuren MOETEN vertrekken in de openingsrichting.
5
4
3
2
1
nLatere toevoeging van de afstandsbedieningen
Voor het later toevoegen van afstandsbedieningen doet u de volgende handelingen weer:
•geheugenopslag van de afstandsbedieningen.
•geheugenopslag van de deurbeweging.
Alle geregistreerde parameters zijn
verwijderd:
geregistreerde afstandsbedieningen,
beweging/loop van het toegangshek,
modus, enz
nVerwijdering zenders
ON/OFF
AUTO
PROG
• Druk 7 seconden op de resetknop
met een stukje ijzerdraad van
ongeveer 2 cm (antennedraad,
paperclip, spijker…).
>Tijdens het indrukken branden de
vier leds.
1
• Laat de reset knop los.
>de 4 lampjes gaan 2 seconden lang uit
> het lampje ON/OFF gaat weer aan
> het lampje PROG gaat aan
2
lampjes
Resetk
nop
Elke geheugenopslag van de nieuwe afstandsbediening annuleerten vervangt
de voorafgaande programmering van de beweging/loop van het toegangshek.
Nederlands
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
STOP
STOP
Ukunt het hek in open stand houden door
tijdens de vertragingstijd kort op de toets
van de afstandsbediening te drukken.
Als u daarna nog een keer op de de toets
van de afstandsbediening drukt gaat het
hek dicht.
nWerking in automatische modus
Als er in automatische modus op de toets van de afstandsbediening wordt gedrukt gaat het
hek open. Het hek sluit automatisch na het aflopen van de van tevoren door u
geprogrammeerde vertragingstijd.
STOP
STOP
oOverschakelen van automatische modus naar sequentiële modus
Om terug te gaan naar sequentiële modus (de AUTO led brandt):
• Plaats de afstandsbediening op het doelwit dat op de beschermkap gegraveerdis.
• Druk op een toets van de afstandsbediening totdat de AUTO led uitgaat.
> De sequentiële modus is actief.

13
Accessoires Beschrijving en aansluitingen
Cellen 2400477
•Bekabelingschema voor een set cellen:
onderbr
Veiligheidsinstructie
De goede werking van de fotocellen moet om de 6 maanden gecontr oleerd worden. Bedek één
van de fotocellen tijdens het sluiten van het hek met uw hand. De sluitbeweging moet
oken worden.
Accessoires
Cellen 2400599
Beschrijving en aansluitingen
•Bekabelingschema voor een set cellen:
Alvorens de cellen aan te sluiten de draad
(shunt) geplaatst tussen aansluitklemmen 3
en 4 van het elektronica-kastje verwijderen.
Veiligheidsinstructie
De goede werking van de fotocellen moet om de 6 maanden gecontr oleerd worden. Bedek één
van de fotocellen tijdens het sluiten van het hek met uw hand. De sluitbeweging moet
onderbroken worden.
Nederlands
(Andere accessoires: zie beschrijving op pag. 32, 33, 34).
24 V
ac/dc 0 V C NC NO
1 2 345
1 2
24 V
ac/dc 0 V
CRCE
1 2
24 V
ac/dc
24 V
ac/dc
0 V
CRCE
0VCNO
123 5
Alvorens de cellen aan te sluiten de draad (shunt) geplaatst tussen
en 4 van het elektronica-kastje verwijderen.
aansluitklemmen 3
Cellen 2400939
Alvorens de cellen aan te sluiten de draad (shunt) geplaatst tussen
en 4 van het elektronica-kastje verwijderen.
aansluitklemmen 3
•Bekabelingschema voor een set cellen:
onderbr
Veiligheidsinstructie
De goede werking van de fotocellen moet om de 6 maanden gecontr oleerd worden. Bedek één
van de fotocellen tijdens het sluiten van het hek met uw hand. De sluitbeweging moet
oken worden.
RXTX 1 2 1 2 3 5

14
Po∏àczenia elektryczne
Kolejne etapy:
•Zainstalowanie skrzyni elektrycznej na s∏upie.
1
•Zainstalowanie skrzyni elektrycznej na s∏upie.
•Przytwierdzenie skrzyni elektrycznej na s∏upie.
•Pod∏àczenie anteny.
•Przy∏àczenie dwóch prowadnic.
•Przy∏àczenie kabla sieciowego.
Skrzynia musi byç zamontowana od strony doprowadzajàcej zasilanie elektryczne.
•Przytwierdzenie skrzyni elektrycznej na s∏upie.
Wstawiç cz´Êç elektronicznà do
obudowy skrzyni. W tym celu trzeba
b´dzie u˝yç si∏y, ˝eby jà usytuowaç
wodpowiednim miejscu. Nast´pnie
nale˝y przymocowaç jà do
obudowy za pomocà do∏àczonych
do zestawu Êrub.
2
Za pomocà wzornika przewierciç
otwory mocowania i umieÊciç skrzyni´
na kolumnie (najlepiej na wysokoÊci
powy˝ej 1 m od pod∏o˝a):
1
Skrzynia musi byç zamontowana d∏awikiem
do do∏u tak, aby kable wychodzi∏y ze spodu
skrzynki.
ON/OFF
AUTO
PROG
126
70
Po∏àczenia elektryczne
1
M1
niebieski przewód
kasztanowy przewód
M1
Prowadnica M2 nap´dza skrzyd∏o prawe,
które otwiera si´ jako drugie, a zamyka si´
jako pierwsze.
Prowadnica M1 nap´dza skrzyd∏o lewe,
które otwiera si´ jako pierwsze, a zamyka
jako ostatnie.
•Przy∏àczenie dwóch prowadnic.
Po∏àczenie mi´dzy prowadnicami a skrzynià elektrycznà musi byç wykonane przed
przy∏àczeniem skrzyni do zasilania.
Okablowanie prowadnic M1 i M2:
M1 M2
UWAGA! Prowadnica M1 jest zawsze pod∏àczona do zacisków 11 i 12.
Prowadnica M2 jest zawsze pod∏àczona do zacisków 13 i 14.
M2
Polski
niebieski przewód
kasztanowy przewód
M2

15
ON/OFF
AUTO
PROG
•Pod∏àczenie anteny.
Po∏àczenia elektryczne
1
Dla optymalnego funkcjonowania
urzàdzenia, przez specjalny otwór
wobudowie skrzyni, powinien zostaç
wyciàgni´ty na zewnàtrz przewód
antenowy:
1
•Przy∏àczenie kabla zasilania sieciowego.
ON/OFF
AUTO
PROG
W∏o˝yç kabel do d∏awika.
1
ON/OFF
AUTO
PROG
Odkr´ciç d∏awik.
Sprawdziç czy kabel jest
odpowiednio zablokowany.
3
Pod∏àczyç faz´ i punkt zerowy.
2
Przewód uziemienia (zielony/˝ó∏ty)
musi byç u˝ywany do kilku akcesoriów
(oÊwietlenie 230V Klasa I).
UWAGA! Dla bezpieczeƒstwa czynnoÊci te powinny byç wykonywane po od∏àczeniu
dop∏ywu pràdu.
UWAGA! Podczas prac instalacyjnych
nale˝y bezwzgl´dnie przestrzegaç
wskazania kolorów poszczególnych
kabli.
Przewód niebieski Zerowy
Przewód czerwony/kasztanowy/czarny Faza
Przewód zielony/˝ó∏ty Uzieminie
Parametryzacja SGS / AXOVIA
Kolejne etapy:
•Przedstawienie symboli.
•Parametryzacja SGS / AXOVIA.
•Zachowanie ostro˝noÊci przy u˝yciu trybu automatycznego.
•Zabezpieczenie parametryzacji.
2
Polski
Ustawianie parametrów
■Etapy:
❏Objaśnienia symboli.
❏Programowanie pilotów zdalnego sterowania.
❏Programowanie przesuwuskrzydeł.
❏Regulacja trybuautomatycznego.
❏Przejście z trybuautomatycznego do trybu
sekwencyjnego.
❏Programowanie pilotów zdalnego sterowania.
Przed rozpoczęciem ustawiania parametrów instalacji,sprawdzi czy kontrolki ON/OFF
i PROGsązapalone,akontrolkaDANGER(NIEBEZPIECZEŃSTWO)jest zgaszona.
Wykona następujące czynności:
● Działanie pilotów zdalnego sterowania:
SGA może by sterowany za pomocąjednego lubkilku pilotów. Czynności przedstawione
poniżej,należy wykona tyle razy ile pilotów jest do zaprogramowania.
SGA jest wyposażony w dwa tryby działania:
Otwieranie całkowite
Otwieranie całkowite 2 skrzydełprzez
krótsze lub dłuższe naciśnięcie przy-
cisku pilota.
Otwieranie całkowite i otwieranie
umożliwiaj ce przejście pieszego.
Otwieranie jednego skrzydła
umożliwiające przejście pieszego popr-
zez krótsze naciśnięcie przycisku pilota.
Otwieranie całkowite 2 skrzydeł
poprzez dłuższe naciśnięcie
przycisku pilota.
❏Objaśnienia symboli.
Krótsze naciśniecie
poniżej 0,5sekundy
Dłuższe naciśnięcie
powyżej 0,5sekundy
kontrolka świeci się
kontrolka miga

16
Polski
Ustawianie parametrów
5
● Programowanie pilotów zdalnego sterowania do otwierania całkowitego:
Wybrać przycisk pilota, który ma sterować bramą.
Umieścić pilota w punkcie oznaczonym na obudowie odbiornika:
● Zmiana zapamiętanego trybu działania pilota:
Aby przeprogramować pilota z trybu «otwierania całkowitego»na tryb «otwierania
całkowitego i umożliwiaj cego przejście pieszego»,wystarczy ponownie wykonać
czynności opisane powyżej,wpunkcie «Programowanie pilotów zdalnego sterowania do
otwierania całkowitego».Wprowadzone zmiany zastąpią wcześniejsze ustawienia.
Aby przeprogramować pilota z tryb «otwierania całkowitego i umożliwiaj cego przejście
pieszego»na tryb «otwierania całkowitego»,wystarczy ponownie wykonać czynności
opisane powyżej,wpunkcie «Programowanie pilotów zdalnego sterowania do otwiera-
nia całkowitego i umożliwiaj cego przejście pieszego». Wprowadzone zmiany zastąpią
wcześniejsze ustawienia.
Przytrzymać wciśnięty wybrany przycisk
do chwili ażkontrolka PROG zacznie
powoli migać (kontrolka DANGER
(NIEBEZPIECZE STWO) będzie
zapalona podczas naciśnięcia).
1
Zwolnijprzycisk: zostałzapamiętany.
2
● Programowanie pilotów zdalnego sterowania do otwierania całkowitego
iotwierania umożliwiaj cego przejście pieszego:
Wybrać przycisk pilota, który ma sterować bramą.Umieścić pilota w punkcie oznaczonym
na obudowie odbiornika:
Przytrzymać wybrany przycisk, do
chwili ażkontrolka PROG zacznie
powoli migać (kontrolka DANGER
(NIEBEZPIECZE STWO) będzie
zapalona podczas naciśnięcia).
1
Zwolnić przycisk.
2
Nacisnąć ponownie (po 10 sekundach) przycisk do zapamiętania, do chwili ażkontrolka
PROG zacznie powoli migać (kontrolka DANGER (NIEBEZPIECZE STWO) będzie
zapalona podczas naciśnięcia).
3
Zwolnić przycisk: zostałzapamiętany.
4
Nako cucyklu programowania,tylko kontrolkiPROG iON/OFF szapalone,
układelektroniczny czeka na zapamiętanie przesuwu skrzydeł.
2
UWAGA! Na koƒcu cyklu programowania tylko wskaêniki PROG i ON/OFF sà podÊwietlone,
poniewa˝ w tym czasie nast´puje kodowanie w pami´ci ruchu skrzyde∏ bramy.
Programowanie SGS/ AXOVIA
STOP
❏Programowanie przesuwu skrzydeł.
Układ elektroniczny SOMFY programuje automatycznie:
• Momenty napędów konieczne do sterowania bramą, w trybie normalnym.
Pozwala to na późniejsze wykrycie nieprawidłowego działania mechanizmu.
•Przesuwy konieczne do całkowitego otwierania i zamykania skrzydeł z ustaleniem
położenia ograniczników.
Aby rozpocząć proces programowania, należy zamknąć bramę, ustawić się w pewnej
odległości od bramy i wykonać następujące czynności:
Po wykonaniu powyższych czynności, kontrolka PROG gaśnie, co oznacza zakończenie
procedury programowania przesuwu skrzydeł.
Cykl musi być pełny (2 całkowite i niezakłócone otwierania / zamykania). Jeśli doszło do
zakłóceń, proces zostanie przerwany i wznowiony przy następnym otwieraniu.
• Nacisnąć dłużej przycisk pilota.
>Po kilku sekundach brama otworzy się
zmałą prędkością.
*Jeśli brama nie otwiera się poprawnie,
należy sprawdzić okablowanie napędu
(patrz: następna strona)
1
Ustawianie parametrów
•Kiedy brama otworzy się, nacisnąć
ponownie dłużej przycisk pilota.
>Brama zamknie się, jedno skrzydło po
drugim.
2
•Nacisnąć ponownie ten sam przycisk.
> Brama otworzy się z małą prędkością.
3
• Nacisnąć po raz ostatni.
>Dwa skrzydła zamkną się prawie
jednocześnie.
4
2Programowanie SGS / AXOVIA
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG

17
Programowanie SGS / AXOVIA
•Zachowanie ostro˝noÊci przy u˝yciu trybu automatycznego.
SGS SOMFY pozwala na zaprogramowanie bramy w trybie automatycznym, zgodnà
znormà NF EN 12-453, przy OBOWIÑZKOWYM u˝yciu:
•zestawu fotokomórek
•Êwiat∏a ostrzegawczego pomaraƒczowego
•Êwiat∏a oÊwietlajàcego stref´ (500 W maks.).
SGS/ AXOVIA SOMFY jest przystosowane do pod∏àczenia tych akcesoriów:
2
Polski
2
❏Przejście z trybu automatycznego do trybu sekwencyjnego
Aby powrócić do trybu sekwencyjnego (kontrolka AUTO jest zapalona):
•Umieścić pilota w miejscu oznaczonym na obudowie odbiornika.
• Przytrzymać przycisk pilota do chwili aż kontrolka AUTO zgaśnie.
>Tryb sekwencyjny jest teraz aktywny.
Tryb automatyczny jest teraz aktywny...
•Uruchomić otwieranie (z normalnej
odległości) za pomoc pilota.
>Brama otwiera sięz prędkości
nominaln .
3
Po całkowitym otwarciu bramy:
-Odczekać wybrany okres czasu,po którym brama ma sięautomatycznie
zamykać.
-Uruchomić zamykanie naciskaj c ponownie (długo lub krótko) ten sam przycisk.
>Dwa skrzydła zamykaj sięprawie jednocześnie.
>Kontrolka AUTO jest zapalona na stałe.
4
STOP
ON/OFF
AUTO
PROG
Ponownie podłączyć dopływ prądu.
Nacisnąć ponownie przycisk pilota.
SkrzydłaPOWINNY przesuwa sięzgodnie z kierunkiem otwierania.
Jeślibrama nie otwiera siępoprawnie:
• Skrzydło, które uruchamia sięjako pierwsze (sterowane przez M1) przesuwa sięwprze
ciwnym kierunku zamienić przewody AiBwnapędzie M1.
• Skrzydło, które uruchamia sięjako drugie (sterowane przez M2) przesuwa sięwprzeciw
nym kierunku zamienić przewody AiBwnapędzie M2.
Pozamianie przewodów w jednymlubwdwóchnapędach, należyrozpocz od nowa
programowanie przesuwu skrzydeł.
5
4
•Przytrzymać przycisk pilota do chwili aż
kontrolka AUTOzapali się.Zwolnić.
> Kontrolka AUTOmiga.
2
• Umie cić pilota w miejscu oznaczonym
na obudowie odbiornika:
> K ontrolka AUTOzganie.
1
● Tryb automatyczny
Brama zamyka sięsamoczynnie po upływie wstępnie okre lonego czasu.
Tryb automatyczny będzie aktywny po
podłączeniu fotokomórek i po wykonaniu
czynno ci opisanychponiżej:
❏Regulacja trybu automatycznego
● Zasady bezpiecze stwa:
Aby używać bramy w trybie automatycznym, zgodnie z normą EN12 453, należy zainstalować
następujące akcesoria (SGAjest przystosowany do ich
instalacji):
•zestaw komórek fotoelektrycznych (patrz:opis i okablowa-
nie strona 32),
• wiatło pomarańczowe (patrz:opis i okablowanie strona 33),
•wiatło o wietlenia strefy
•Tryb automatyczny:
Brama zamyka si´ sama po przejÊciu lub przejechaniu przez nià, bez koniecznoÊci ponownego
u˝ycia pilota. Czas jej zamkni´cia mo˝e byç wczeÊniej zaprogramowany.
Tryb automatyczny b´dzie uruchomiony po uprzednim okablowaniu fotokomórek i wykonaniu
poni˝szych czynnoÊci:
•Nale˝y przybli˝yç pilota, najbli˝ej
jak to tylko mo˝liwe, do tabliczki
odbioru pokrywajàcej urzàdzenie
sterujàce:
-wskaênik AUTO jest wy∏àczony.
Ponownie podłączyć dopływ prądu.
Nacisnąć ponownie przycisk pilota.
SkrzydłaPOWINNY przesuwa sięzgodnie z kierunkiem otwierania.
Jeślibrama nie otwiera siępoprawnie:
• Skrzydło, które uruchamia sięjako pierwsze (sterowane przez M1) przesuwa sięwprze
ciwnym kierunku zamienić przewody AiBwnapędzie M1 .
• Skrzydło, które uruchamia sięjako drugie (sterowane przez M2) przesuwa sięwprzeciw
nym kierunku zamienić przewody AiBwnapędzie M2 .
Pozamianie przewodów w jednymlubwdwóchnapędach, należyrozpocz od nowa
programowanie przesuwu skrzydeł.
5
4
•Przytrzymać przycisk pilota do chwili aż
kontrolka AUTOzapali się.Zwolnić.
> K ontrolka AUTOmiga.
2
• Umie cić pilota w miejscu oznaczonym
na obudowie odbiornika:
> K ontrolka AUTOzganie.
1
●Tryb automatyczny
Brama zamyka sięsamoczynnie po upływie wstępnie okre lonego czasu.
Tryb automatyczny będzie aktywny po
podłączeniu fotokomórek i po wykonaniu
czynno ci opisanychponiżej:
❏Regulacja trybu automatycznego
●Zasady bezpiecze stwa:
Aby używać bramy w trybie automatycznym, zgodnie z normą EN12 453, należy zainstalować
następujące akcesoria (SGAjest przystosowany do ich
instalacji):
•zestaw komórek fotoelektrycznych (patrz:opis i okablowa-
nie strona 32),
• wiatło pomarańczowe (patrz:opis i okablowanie strona 33),
• wiatło o wietlenia strefy
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
Ustawianie parametrów
•Uruchomić otwieranie (z normalnej
odległości) za pomoc pilota.
>Brama otwiera sięz prędkości
nominaln .
3
Po całkowitym otwarciu bramy:
-Odczekać wybrany okres czasu,po którym brama ma sięautomatycznie
zamykać.
-Uruchomić zamykanie naciskaj c ponownie (długo lub krótko) ten sam przycisk.
>Dwa skrzydła zamykaj sięprawie jednocześnie.
>Kontrolka AUTO jest zapalona na stałe.
4
Programowanie SGS / AXOVIA
U˝ytkowanie SGS / AXOVIA
Użytkowanie
■Działanie w trybie automatycznym
Wtrybie automatycznym,jedno naciśnięcie przycisku pilota powoduje otwieranie bramy. Jej
zamykanie odbywa się automatycznie po wstępnie zdefiniowanym okresie czasu.
■
■Działanie w trybie sekwencyjnym
● Otwieranie całkowite
• Nacisnąć d użej przycisk pilota.
> Dwa skrzyd a otworząsię.
Ponowne naciśnięcie (krótsze lub d uższe)
spowoduje zamknięcie bramy.
● Otwieranie umożliwiające
przejście pieszego(jeślijest
zaprogramowane)
• Nacisnąćkrócej przycisk pilota.
>Jedno ze skrzyde otworzy się.
Ponowne naciśnięcie (krótsze lub d uższe)
spowoduje zamknięcie skrzyd a.

18
U˝ytkowanie SGS / AXOVIA
Aby powróciç do trybu sekwencyjnego (wskaênik AUTO podÊwietlony) nale˝y:
•Ustawiç pilota naprzeciwko g∏ównej klawiatury odczytu poleceƒ.
•Nacisnàç przycisk pilota a˝ do momentu kiedy podÊwietlony zostanie wskaênik AUTO.
> Od tej chwili tryb normalny (funkcjonowanie sekwencyjne) jest aktywny.
Z
Zm mi ia an na at tr ry yb bu ua au ut to om ma at ty yc cz zn ne eg go on na at tr ry yb bn no or rm ma al ln ny y. .
• Zabezpieczenie zaprogramowanych funkcji.
Nale˝y nacisnàç przycisk otwierania ca∏kowitego.
Nast´pnie nacisnàç drugi raz ten sam przycisk aby oba skrzyd∏a zatrzyma∏y si´
w Êrodku cyklu.
Odciàç zasilanie sieciowe na 5 sekund.
Ponownie pod∏àczyç zasilanie.
Nacisnàç przycisk ca∏kowitego otwierania.
Po tej operacji skrzyd∏a bramy MUSZÑ odchyliç si´ w kierunku otwierania.
5
4
3
2
1
U˝ytkowanie SGS / AXOVIA
P
Pó óê ên ni ie ej js sz ze ed do o∏ ∏à àc cz ze en ni ie ep pi il lo ot tó ów w
Aby do∏àczyç kolejne piloty nale˝y wykonaç nast´pujàce czynnoÊci:
• Zaprogramowanie pilotów.
• Zaprogramowanie ruchu skrzyde∏ bramy.
Wszystkie zaprogramowane parametry
zostanà w ten sposób usuni´te.
U
Us su un ni ie ec ci ie en na ad da aj jn ni ik kó ów w
ON/OFF
AUTO
PROG
•Przez 7 sekund´ naciskaç przycisk
zerowania (RESET).
> Podczas tej czynnoÊci 4 wskaêniki
zostanà podÊwietlone.
1
•Teraz nale˝y uwolniç przycisk RESET.
> W ciàgu 2 sekund 4 wskaêniki wy∏àczà si´.
> Wskaênik ON/OFF
podÊwietli si´ ponownie.
>Wskaênik PROG b´dzie równie˝ podÊwietlony.
2
Kontrolki
przycisk
kasowania
(reset)
UWAGA! Ka˝de kolejne programowanie pilota zast´puje poprzednio zaprogramowanà
opcj´ ruchu bramy.
Polski
ON/OFF
AUTO
PROG
ON/OFF
AUTO
PROG
STOP
STOP
STOP
STOP
Użytkowanie
Można nie dopuścić do zamknięcia się
bramy poprzez krótsze naciśnięcie przycisku
pilota.
Ponowne naciśnięcie przycisku pilota
spowoduje zamknięcie bramy.
■Działanie w trybie automatycznym
Wtrybie automatycznym,jedno naciśnięcie przycisku pilota powoduje otwieranie bramy. Jej
zamykanie odbywa się automatycznie po wstępnie zdefiniowanym okresie czasu.
■Działanie oświetlenia strefy
Oświetlenie strefy zapala się przy każdym uruchomieniu napędu. Gaśnie automatycznie po
2minutachod zakończenia ruchu bramy.
■Działanie w trybie sekwencyjnym
● Otwieranie całkowite
•Nacisnąć d użej przycisk pilota.
>Dwa skrzyd a otworząsię.
Ponowne naciśnięcie (krótsze lub d uższe)
spowoduje zamknięcie bramy.
● Otwieranie umożliwiające
przejście pieszego (jeśli jest
zaprogramowane)
•Nacisnąć krócej przycisk pilota.
>Jedno ze skrzyde otworzy się.
Ponowne naciśnięcie (krótsze lub d uższe)
spowoduje zamknięcie skrzyd a.

19
AkcesoriaOpis i podłączenia
Fotokomórki 2400477
• Schemat okablowania dla zestawu fotokomórek.
•Zalecenie dotyczące bezpieczeństwa:
Sprawność działania fotokomórek powinna być kontrolowana co 6 miesięcy. W tym celu podczas
zamykania bramy należy zasłonic fotokomórkę ręką. Zamykanie bramy powinno zostać przerwane.
AkcesoriaOpis i podłączenia
Fotokomórki 2400599
• Schemat okablowania dla zestawu fotokomórek.
•Zalecenie dotyczące bezpieczeństwa:
UWAGA! Przed podłączeniem fotokomórek należy
zdjąć przewód, który znajduje się miedzy zaciskiem
3 i 4 wskrzyni elektronicznej.
działania fotokomórek powinna być kontrolowana co 6 miesięcy. W tym celu podczas
zamykania bramy należy zasłonic fotokomórkę ręką. Zamykanie bramy powinno zostać przerwane.
Polski
(Inne akcesoria: patrz opis strona 32, 33, 34).
24 V
ac/dc 0 V C NC NO
12345
1 2
24 V
ac/dc 0 V
CRCE
Sprawność
24 V
ac/dc
24 V
ac/dc
0 V
CRCE
0VCNO
UWAGA! Przed podłączeniem fotokomórek należy zdjąć przewód, który znajduje
3 i 4 wskrzyni elektronicznej.
się miedzy zaciskiem
Fotokomórki 2400939
UWAGA! Przed podłączeniem fotokomórek należy zdjąć przewód, który znajduje
3 i 4 wskrzyni elektronicznej.
się miedzy zaciskiem
• Schemat okablowania dla zestawu fotokomórek.
•Zalecenie dotyczące bezpieczeństwa:
Sprawność działania fotokomórek powinna być kontrolowana co 6 miesięcy. W tym celu podczas
zamykania bramy należy zasłonic fotokomórkę ręką. Zamykanie bramy powinno zostać przerwane.
RXTX 1 2 1 2 3 5

20
Electric connections
1
nThe steps :
oPlace the switch box on the pillar.
oAttach the switch box on the pillar.
oConnect the two cylinders.
oConnection of the antena.
oConnect the power supply cable.
oAttach the switch box on the pillar.
Slide the electronics into the box.
You will have to use a little force to
put it into place. Attach it using the
provided attachment screw :
2
Place the box (preferentially at more than
one meter from the ground) against the
pillar and use it as a template for drilling
the attachment holes :
1
The box will be mounted with the stuffing box towards the bottom.
The cables will extend above it.
ON/OFF
AUTO
PROG
126
70
English
Electric connections
1
M2
Blue wire
Brown wire
M2
Blue wire
Brown wire
M1
The cylinder M1 drives the left leaf which
opens first and closes last.
The cylinder M1 drives the left leaf which
opens first and closes last.
oConnecting the two cylinders
The connection between the cylinders and the switch box must be made before connecting
the switch box to the power supply.
The cylinder installed on the gate pillar which opens first and closes last is the
cylinder M1.
Cylinder wiring:
M1
M1
M2
The cylinder M1 is always connected between terminals 11 and 12.
The cylinder M2 is always connected between terminals 13 and 14.
oPlace the switch box on the pillar.
The box will be mounted on the input side of the electric supply.
