Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Gerät aus der DeskFit Produktpalette entschieden haben. Deskfit
Sportgeräte bieten Ihnen höchste Qualität und neueste Technologie.
Um die Leistungsfähigkeit des Gerätes voll nutzen zu können und viele Jahre Freude an Ihrem Gerät zu
haben, lesen Sie bitte vor der Inbetriebnahme und dem Beginn des Trainings dieses Benutzerhandbuch
sorgfältig durch und verwenden Sie das Gerät den Anweisungen entsprechend. Die Betriebssicherheit
und die Funktion des Gerätes können nur dann gewährleistet werden, wenn sowohl die allgemeinen
Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers als auch die Sicherheitshinweise in
diesem Benutzerhandbuch beachtet werden. Wir übernehmen keine Haftung für Schäden, die durch
unsachgemäßen Gebrauch bzw. fehlerhafte Bedienung entstehen.
iBitte stellen Sie sicher, dass alle Personen, die das Gerät verwenden, das Benutzer-
handbuch gelesen und verstanden haben.
S t a n d: 23.07. 2019
Bewahren Sie das Benutzerhandbuch an einem sicheren Ort auf, um
im Bedarfsfall jederzeit darauf zurückgreifen zu können.

INHALTVERZEICHNISS
1. Wichtige Sicherheitshinweise ............................................................................................6
2. Explosionszeichnung/Ersatzteilliste.....................................................................................7
3. Montage des Rahmens....................................................................................................8
4. Montage der Seitenbügel.................................................................................................9
5. Montage der Füsse .......................................................................................................10
6. Installieren der Synchronstange.......................................................................................10
7. Montage der Befestigungsplatte......................................................................................11
8. Anschliessen der Kabel..................................................................................................13
9. Installation des Desktops................................................................................................14
10. Bedienfeld .................................................................................................................15
11. Anleitung zur Fehlersuche.............................................................................................17
12. Andere Probleme........................................................................................................18

6
!
1. WICHTIGE SICHERHEITSHINWEISE
Diese allgemeinen Sicherheitsinformationen müssen unbedingt für die Benutzung
dieses Produkt beachtet werden. Lesen Sie alle Hinweise, bevor Sie das Produkt in
Benutzung nehmen.
Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.
1. Dieses Produkt ist nicht für die Verwendung durch kleine Kinder ohne Aufsicht bestimmt.
2. Dieses Produkt enthält Kleinteile,die eine Erstickungsgefahr sein können, wenn sie ver
schluckt werden. Halten Sie diese Gegenstände von Kindern fern.
3. Dieses Gerät ist nur für den Innengebrauch bestimmt. Die Verwendung dieses Produkts im
Freien kann zu Produktversagen und Verletzungen führen.
4. Dieses Produkt kann von Kindern ab 8 Jahren (unter Aufsicht) bis zu Erwachsenen verwen
det werden. Benutzer mit Behinderungen oder mangelnder Erfahrung und Betriebskenntnis
sollten vor der Verwendung dieses Produkts beaufsichtigt und sorgfältig eingewiesen werden.
Niemals auf den Schreibtisch setzen und Kinder niemals unbeaufsichtigt mit dem Produkt
lassen.
5. Eigene Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
6. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefahren zu vermeiden.
7. WICHTIG: Stellen Sie sicher, dass Sie vor dem Aufbau alle Teile gemäss der Komponen
ten-Checkliste erhalten haben. Wenn Teile fehlen oder defekt sind, wenden Sie sich bitte an
Ihren Händler vor Ort, um Ersatz zu erhalten.
8. KURZER TIPP: Schrauben bei der Montage NICHT zu fest anziehen.
9. ACHTUNG: Bitte stellen Sie das Produkt fern von korrosiven Gasen, Wasser und staubiger
Umgebung auf.
10. Bitte demontieren Sie nicht alle Komponenten, ansonsten gilt dies als Rücktritt vom Garantie
service.
11. Vorsicht: Legen Sie während des Gebrauchs keine Gegenstände unter die Workstation.
12. Vorsicht Quetschungsgefahr: Passen Sie auf Ihre Hände auf und fassen Sie die
Tischbeine nicht wärend des Gebrauchs an.

7
Unter folgendem Link
finden Sie die Explosionszeichnung
und die Ersatzteile-Liste:
www.deskfit.de/manuals/pdf/deskfit_df300_spareparts.pdf
2. EXPLOSIONSZEICHNUNG/ERSATZTEILLISTE

8

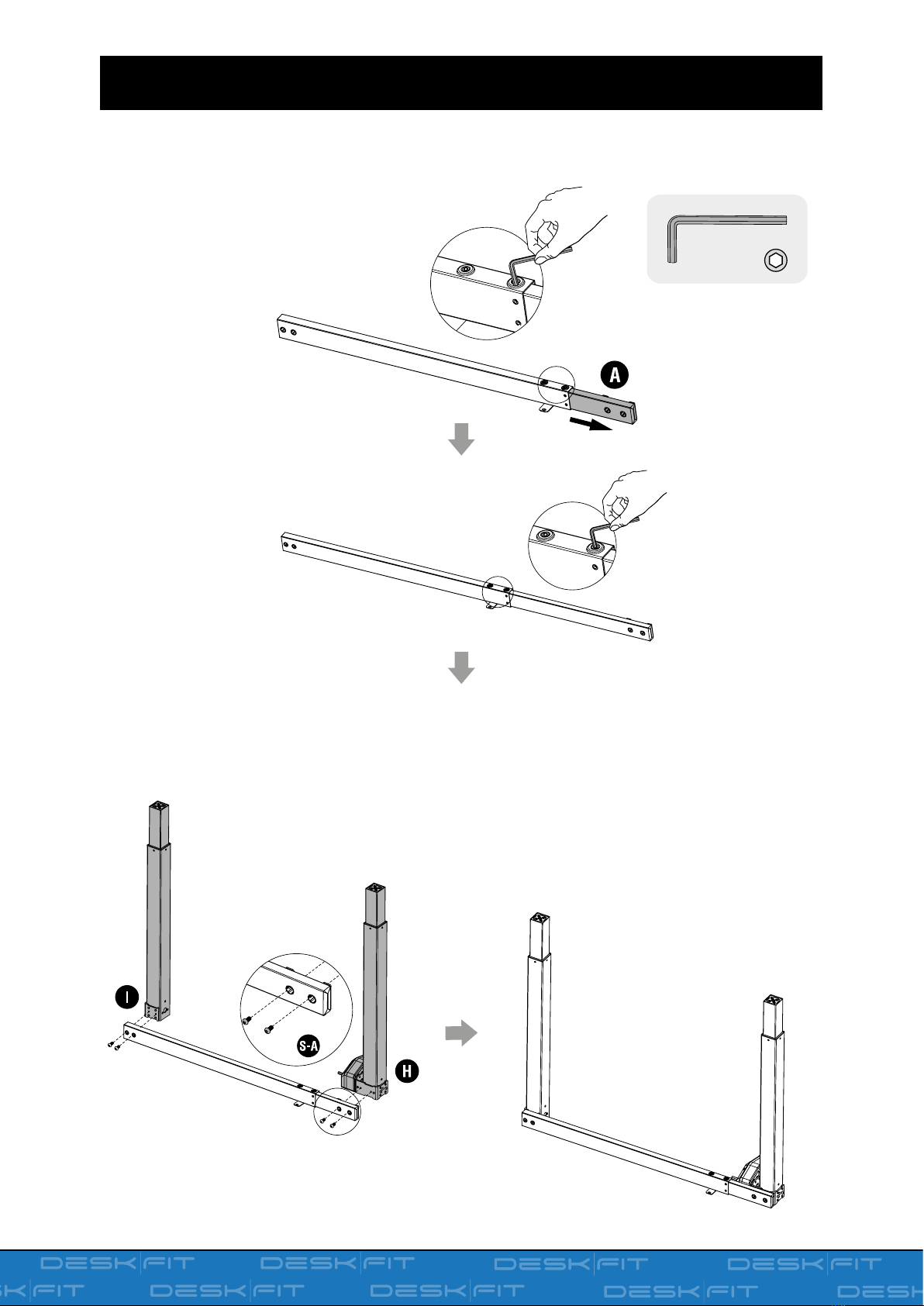

3. MONTAGE DES RAHMENS
Lösen Sie die beiden Schrauben mit dem Inbusschlüssel. Passen Sie die Rahmenlänge an den
Schreibtisch an. Ziehen Sie alle Schrauben wieder an.
Befestigen Sie die Teleskop-Querstange mit den in der Abbildung angegebenen Schrauben an den
Beinen.
Ziehen Sie alle Schrauben mit einem geeigneten Schraubenzieher fest.

9

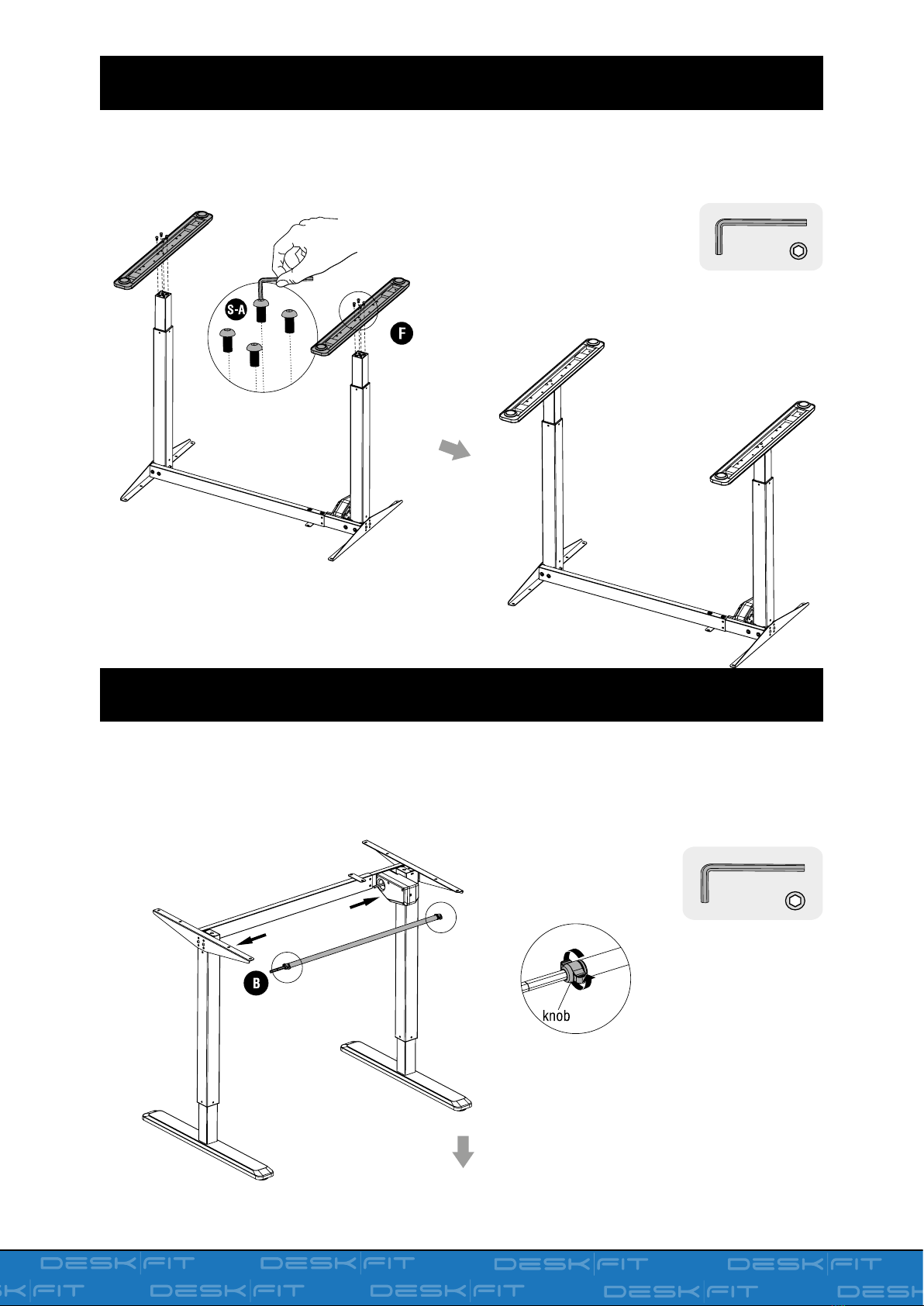

4. MONTAGE DER SEITENBÜGEL
Befestigen Sie die beiden seitlichen Halterungen an beiden Enden des Rahmens mit den vier
Schrauben und ziehen Sie alle Schrauben mit einem Inbusschlüssel an.

10
5. MONTAGE DER FÜSSE
Stellen Sie die Füsse mit dem Rahmen nach unten auf die Beine, wie abgebildet. Setzen Sie die
Schrauben wie abgebildet ein und befestigen Sie sie unter den Tischbeinen.
Wenn der Rahmen aufrecht steht, drehen Sie den Knopf wie abgebildet gegen den Uhrzeigersinn,
um die Synchronstange zu lösen. Stellen Sie dann die Synchronstange auf die Breite des Rahmens
ein.
6. INSTALLIEREN DER SYNCHRONSTANGE

11
7. MONTAGE DER BEFESTIGUNGSPLATTE
Hinweis: Passen Sie die rote Linie und die Synchronstange an die rechte Seite des linken Beins an.
Passen Sie die rechte Seite des rechten Knopfes der Synchronstange mit der roten Linie und der
Stange des Molaren an. Ziehen Sie die Synchronstange mit dem Drehknopf wieder fest.
Lösen und entfernen Sie die Schrauben mit einem geeigneten Schraubendreher.
Befestigen Sie die Haken mit den zuvor entfernten Schrauben an der Ablage.

12
Ziehen Sie die Schrauben fest.
Hängen Sie die Ablage an den mittleren Teil der
Teleskop-Querstange.
Befestigen Sie alle Schrauben am Haken.

13

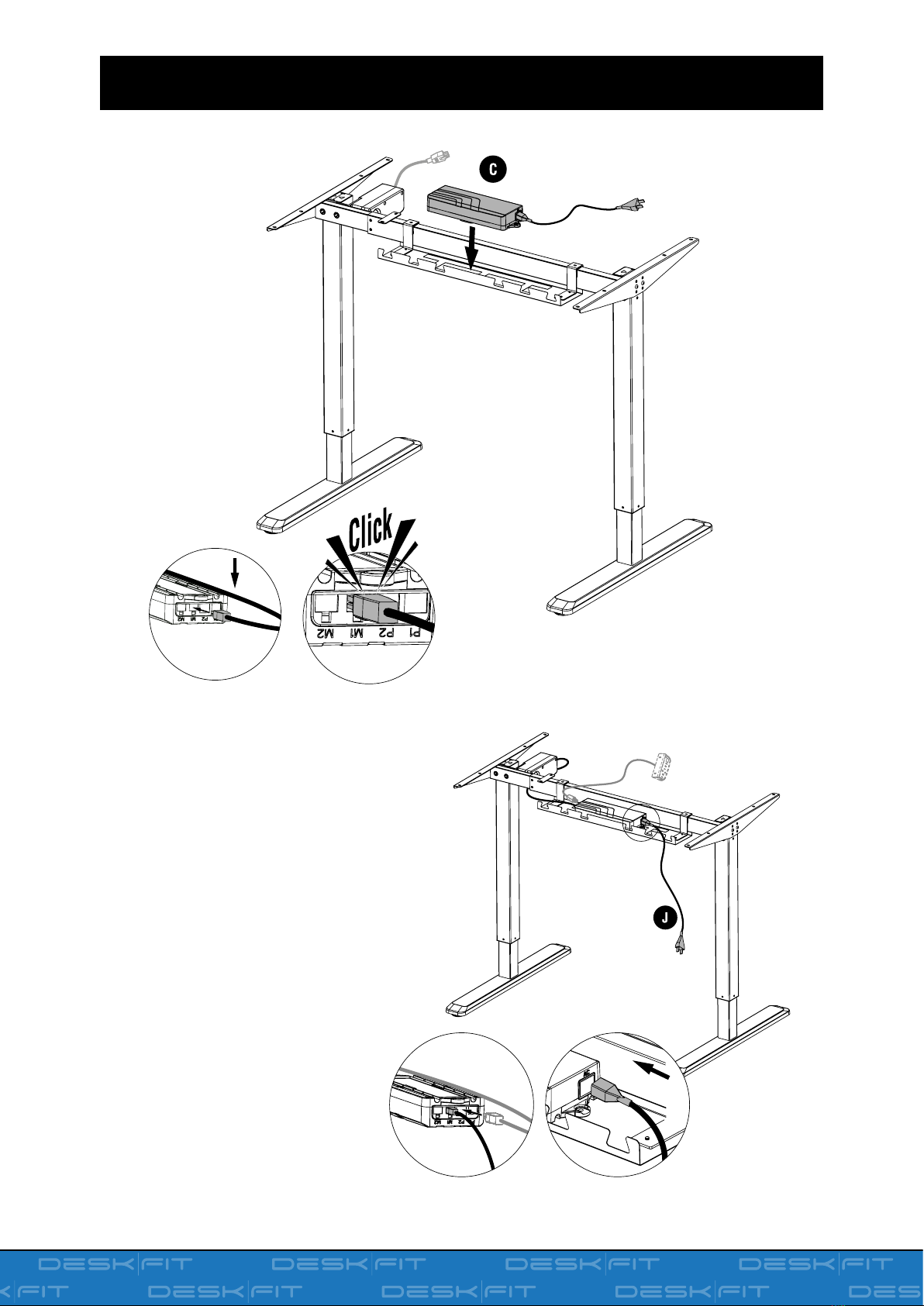

8. ANSCHLIESSEN DER KABEL
Schliessen Sie die Kabel an die Steuereinheit an.
Hinweis: Halten Sie die Kabel geordnet.

14
9. INSTALLATION DES DESKTOPS
Entfernen Sie die Schutzfolie von den Gummiauflagen. Positionieren Sie die Gummiauflagen und die
seitlichen Halterungen wie abgebildet. Setzen Sie die Tischplatte auf den Rahmen und setzen Sie die
Befestigungsschrauben ein.
Ziehen Sie alle Schrauben fest.
* Die Tischplatte ist im Lieferumfang NICHT mit enthalten.

15
10. BEDIENFELD
Aktivieren Sie das System: Berühren Sie den Bildschirm. Am Display erscheint "---". Halten Sie
dann die Taste "M" 3 Sekunden lang gedrückt.
Die aktuelle Höhe wird angezeigt und Sie können das System in Betrieb nehmen.
Höhenverstellung:
Halten Sie die Aufwärtstaste gedrückt, um den Schreibtisch zu bewegen. Halten Sie die Abwärtstaste
gedrückt, um den Tisch abzusenken.
Timer:
Der Timer wurde entwickelt, um den Benutzer nach einer bestimmten Zeit an das Aufstehen zu erin-
nern. Drücken Sie die Taste "T", um die Zeit einzustellen. Die Anzeige blinkt "0.5 h" für 0,5 Stunden.
Jede Betätigung der Taste "T" führt zu einem 0,5-Stunden-Schritt. Die maximale Einstellzeit beträgt
2 Stunden. Wenn die Anzeige aufhört zu blinken, dann ist die Zeit erfolgreich eingestellt. Und die
Kontrollleuchte oben rechts im Panel leuchtet. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein
Signalton, um den Benutzer daran zu erinnern. Der Timer schaltet sich automatisch nach einem lan-
gen Piepton aus. Um die Zeitmessung abzubrechen, drücken Sie die Taste "T" fünfmal, bis auf dem
Display die aktuelle Höhe angezeigt wird und die Kontrollleuchte aus ist.
Bedienung:
Schutz Standby-Modus: Wenn 1 Minute lang kein Betrieb stattfindet, wechselt das System in
den Schutz Standby-Modus. Um den Standby-Modus auszuschalten, halten Sie die Taste "M" 3
Sekunden lang gedrückt. Sie können die Taste "M" auch 3 Sekunden lang gedrückt halten, um den
Standby-Modus zu aktivieren, wenn Sie das System nicht bedienen müssen.
Timer
Speicher
Einstellung runter
bewegen
hoch
bewegen
Speicher
1/2/3 Display
Licht
Indikator

16
Speicher einstellen: Bringen Sie einfach den Schreibtisch auf Ihre gewünschte Position. Taste "M"
drücken, im Display erscheint "S-". Drücken Sie "1", "2" oder "3". Die Speicherung war erfolgreich.
Sie können bis zu 3 Höhen speichern, indem Sie den gleichen Vorgang wiederholen.
Stromsparmodus: Wenn mehr als 10 Minuten lang keine Aktionen durchgeführt werden, wechselt
das System in den Energiesparmodus. Drücken Sie eine beliebige Taste, um in den Betriebsmodus
zu gelangen.
Messschalter (cm/inch): Drücken Sie "T" für 8s. Der Summer ertönt zweimal. Die Messung wird
von Zentimeter auf Inch geändert.
Wenn Sie die Messung wieder auf Zentimeter umstellen wollen, drücken Sie wieder "T" für 8s.
Reset-Modus: Während das System wieder angeschlossen ist, drücken Sie die Abwärtstaste, bis
"RST" angezeigt wird. Drücken Sie die Taste weiter. Der Schreibtisch bewegt sich nach unten und
hebt sich dann etwas an. (Stellen Sie sicher, dass Sie den Knopf nicht loslassen.) Nach dem Anhalten
der Bewegung wird das System erfolgreich in die Ausgangsposition zurückgesetzt.

17
11. ANLEITUNG ZUR FEHLERSUCHE
Diese Reparaturanleitung soll Ihnen helfen, kleine Probleme zu erkennen und zu beheben, die durch ungewöhnlichen
Betrieb des elektrischen Systems des Steh-Sitz-Schreibtischs auftreten. Die einfachen Vorgänge in diesem Handbuch
sind einfach zu verstehen und Sie können damit die meisten Probleme im täglichen Gebrauch lösen.
Wenn ER1/ER2/HOT/ER3/ER4/ER5 auf dem Bedienfeld erscheinen, ist das normalerweise kein Grund zur Sorge. Es
ist in der Regel ein Hinweis darauf, dass das System eine Aktivität aufweist, die über den Nennwerten liegt. Folgen Sie
einfach den untenstehenden Schritten, um Fehler zu beheben. Wenn die Probleme nicht behoben werden können,
wenden Sie sich bitte an Ihren Händler, um die Komponenten zu ersetzen.
1.ER1 Fehlerbehebung:
Schritt 1: Überprüfen Sie, ob der Schreibtisch überlastet ist. Wenn ja, entfernen Sie die Gegenstände auf dem
Schreibtisch und trennen Sie die Stromversorgung. Wenn nicht, schalten Sie nur den Strom ab.
Schritt 2: Warten Sie 10s und schliessen Sie das Kabel wieder an.
2.ER2/HOT Fehlerbehebung:
Schritt 1: Das System hat eine überdurchschnittliche Temperatur erreicht. Lassen Sie also Ihren Schreibtisch abküh-
len und für ca. 20 Minuten im Leerlauf. Schalten Sie das Gerät dabei nicht aus.
3.ER3/ER4/ER5 Fehlerbehebung:
Schritt 1: Das System hat ungewöhnliche elektrische Probleme. Trennen Sie zunächst die Motorleitungen und die
Stromversorgung.
Schritt 2: Warten Sie 10s und schliessen Sie die Kabel wieder an.
Schritt 3: Halten Sie die Abwärtstaste gedrückt, bis das Bild erscheint, und drücken Sie die Taste weiter. Der Schreib-
tisch bewegt sich nach unten und hebt sich dann etwas an. (Stellen Sie sicher, dass Sie den Knopf nicht loslassen.)
Schritt 4: Lassen Sie die Taste los, um die Bewegung zu stoppen.

18
12. ANDERE PROBLEME
1.Probleme mit dem Bedienfeld:
Wenn das Bedienfeld nicht reagiert oder den Schreibtisch nicht einstellen kann, wenden Sie sich bitte an Ihren
Händler, um das Bedienfeld auszutauschen. Versichern Sie sich auch, dass das Bedienfeld ordnungsgemäss an das
Stromnetz angeschlossen ist.
2.Die Hubsäulen funktionieren nicht:
Wenn der Schreibtisch nicht funktioniert, stellen Sie sicher, dass das Bedienfeld ordnungsgemäss funktioniert, schal-
ten Sie das Gerät aus und starten Sie das System neu. Wenn es immer noch nicht funktioniert, wenden Sie sich an
Ihren Verkäufer zur Wartung oder einem Austausch.
3.Überstromschutz:
Zusätzlich wurde in diesem System ein Überstromschutzmodus programmiert. Wenn der Strom über dem Nennwert
liegt, geht das System in diesen Modus über. Der Tisch senkt sich um ca. 30 mm ab und stoppt mit der angezeigten
Höhe, wenn der Modus aktiviert wird. Das ist nur eine Einführung in die Funktion der Abwärtsbewegung. In diesem Fall
ist keine Fehlersuche erforderlich.

Batterien / Akkus
Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauch-
ten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich
verboten.
Recyclingkreislauf
Verpackungsmaterialien können wieder dem Rohstoffkreislauf zugeführt werden. Entsorgen Sie die
Verpackung gemäß den aktuellen Bestimmungen. Informationen erhalten Sie bei den Rückgabe- und
Sammelsystemen Ihrer Gemeinde.
Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Ne-
ben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwerme-
talle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet,
Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel
abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer
sach- und umweltgerechten Entsorgungsmöglichkeit.
Europäische Entsorgungsrichtlinie 2002/96/EG
Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll. Entsorgen Sie das Gerät
ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.Beachten Sie hierbei die
aktuell geltenden Vorschriften.Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwal-
tung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.
