SSS Siedle Vario BE 611-3/1 Series User manual

Produkt-
information
Siedle-Vario
Briefklappenmodul
BE 611-3/1-... und
BE 611-4/1-...
Siedle-Vario
Letterflap module
BE 611-3/1-... and
BE 611-4/1-...
Siedle-Vario
Volet de boîte aux lettres
BE 611-3/1-... et
BE 611-4/1-...
Siedle-Vario
Modulo bocchetta della
buca per lettere
BE 611-3/1-... e
BE 611-4/1-...
Siedle-Vario
Brievenbusklepmodule
BE 611-3/1-... en
BE 611-4/1-...
Siedle-Vario
Brevklapmodul
BE 611-3/1-... och
BE 611-4/1-...
Siedle-Vario
Brevklaffsmodul
BE 611-3/1-... og
BE 611-4/1-...
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 1

2
9
10
12
11
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 2

1
2
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 3

2
3+7
4
5
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 2

33
Anwendung
Das Briefklappenmodul
BE 611-3/1-... bzw. BE 611-4/1-...
wird an der Front des BKV 611-3/...
bzw. BKV 611-4/... oder in Einzel-
einbau als Einwurfklappe für Türen
bzw. Türseitenteile eingesetzt. Die
Öffnung für den Einwurfschlitz kann
vor der Montage individuell einge-
stellt werden. Der Einwurf kann
komplett verschlossen werden.
Montage
ii

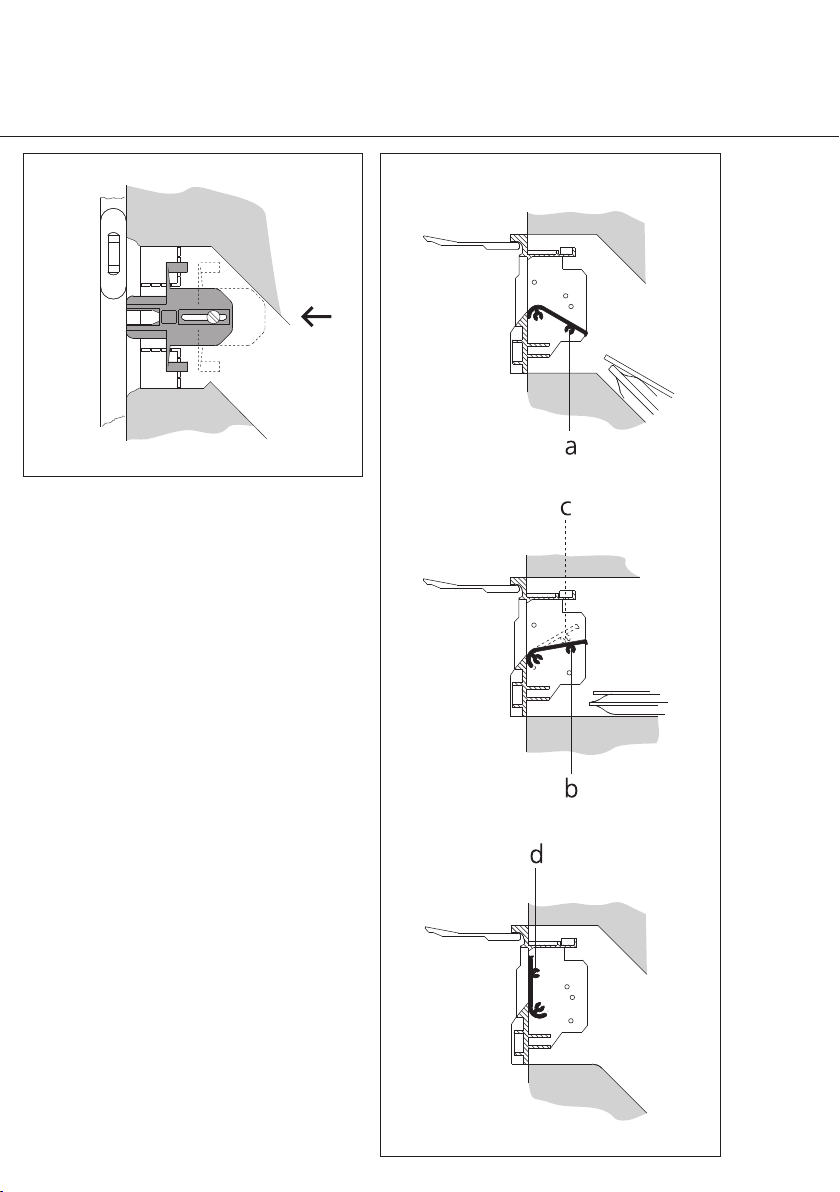

1Der Befestigungsblock im
BKV 611-3/... bzw. BKV 611-4/... ist
bei frontbündigem Einbau des Brief-
kastens optimal für die Montage der
BE 611-... justiert. Wurde mehr Putz
aufgetragen als geplant, kann der
Befestigungsblock ausgerichtet
werden. Ein Putzausgleich bis
max.15 mm ist möglich. Lösen Sie
dazu die Befestigungsschraube.
Legen Sie z. B. eine Wasserwage
über die Öffnung und schieben den
Befestigungsblock mit beiden
Auflageschultern dagegen. Drehen
Sie die Befestigungsschraube wieder
fest.
2Die Einwurföffnung der
BE 611-3/1-... bzw. BE 611-4/1-...
kann nach Bedarf individuell fest-
gelegt werden.
a) Einwurföffnung für den
BKV 611-... (Auslieferzustand)
b) Einwurföffnung nach
DIN EN 13724
c) eine Einwurföffnung von 18 mm
für erhöhten Diebstahlschutz.
d) Einwurföffnung geschlossen für
vorübergehende Stillegung oder z.B.
für die Urlaubszeit.
Zum Verstellen der Einwurföffnung
wird die Positionsschraube seitlich an
der BE 611-... gelöst, die Einwurf-
öffnung entsprechend verändert und
die Positionsschraube wieder einge-
setzt.

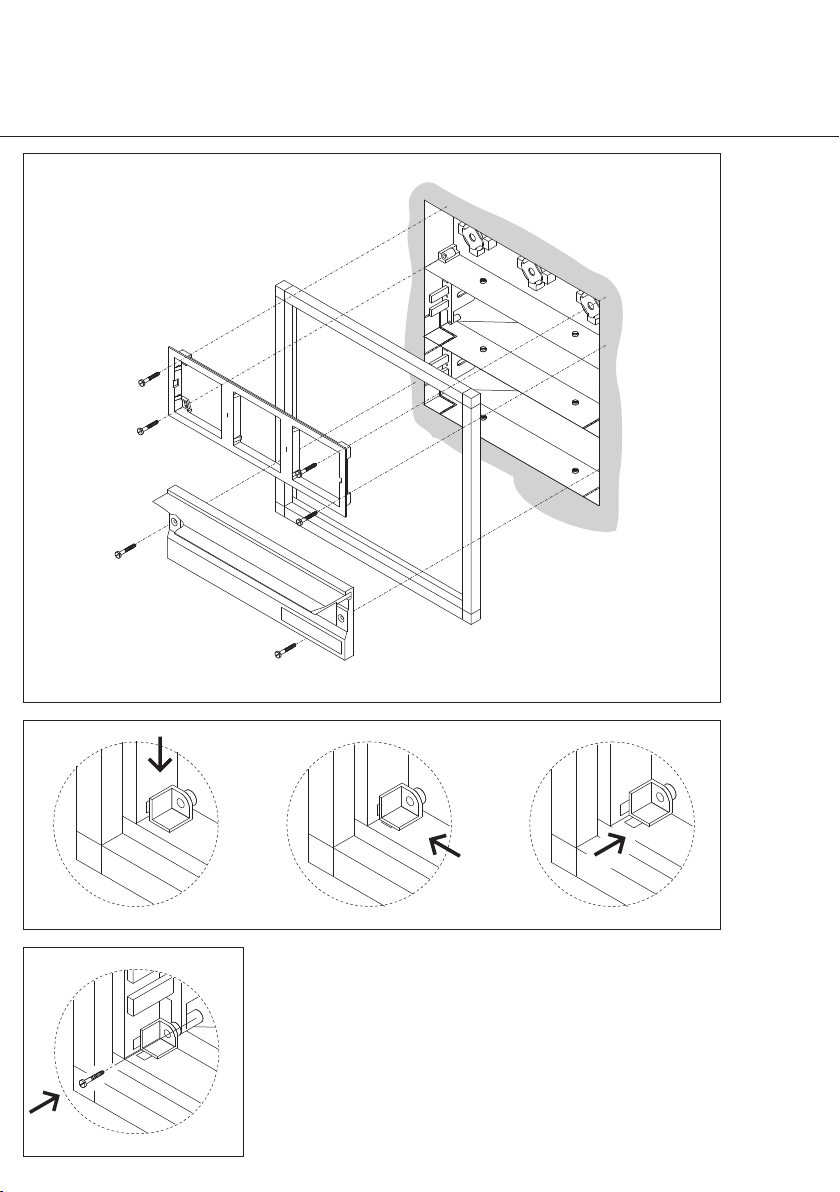

3 BE 611-3/1-... oder
BE 611-4/1-... einsetzen
Den Kombirahmen über die einge-
bauten Briefkastengehäuse legen,
BE 611-... einsetzen und mit den
beiliegenden Schrauben auf beiden
Seiten festschrauben.
4 Befestigung der Kombirahmen
größer als KR 611-4/3-... bzw.
KR 611-4/4-...
Dem Kombirahmen liegen kurze
Befestigungswinkel bei, die zur
Fixierung des KR 611-... in den
äußeren Ecken der BKV 611-... ein-
gesetzt werden können. Diese
Befestigungswinkel finden nur in
Verbindung mit BKV 611-3/... bzw.
BKV 611-4/... Verwendung.
Befestigung der Briefklappe wie
unter Punkt 3 beschrieben.
5Den KR 611-... über die Briefka-
stenanlage legen und mit den bei-
liegenden Schrauben am Befesti-
gungsblock fixieren.
6(ohne Abbildung)
Die BE 611-... in den Briefkasten ein-
setzen und auf beiden Seiten mit
den Torxschrauben festschrauben.
(Schrauben und Schraubendreher
liegen bei).
7Montagerahmen MR 611-...
in das GU 611-... einsetzen und in
den Ecken mit der beiliegenden
Schnellverschlussschraube
befestigen.
Siehe Produktinformation
„Vario-Montageanleitung“.
8(ohne Abbildung)
Einsetzen der Siedle Vario-Funktions-
module siehe Produktinformation
„Vario-Montageanleitung“.
Montage BE 611-3/1-...
als Türeinwurf-Briefklappe
9Einbaumaße
10 Endmontage der BE 611-3/1-...
Montage BE 611-4/1-...
als Türeinwurf-Briefklappe
11 Einbaumaße
12 Endmontage der BE 611-4/1-...
Deutsch
Montage
Beschriftung
13 Namensschild der BE 611-...
beschriften: Die Namensschildtasche
wird mit einem kleinen Schrauben-
dreher durch Einstechen entriegelt.
Zum Einsetzen die Schrifttasche auf
der rechten Seite unterklemmen und
mit leichtem Druck schließen.
14 Namensschild der Briefentnahme-
tür beschriften: Die Entnahmetür
öffnen. Das Oberteil der Namens-
schildtasche auf der Innenseite der
Entnahmetür nach vorne ziehen und
hochklappen.
Das Schließen erfolgt in umgekehr-
ter Reihenfolge.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 3

44
4 Mounting the combination
frame greater than KR 611-4/3-...
or KR 611-4/4-...
Short fixing brackets are provided
with the combination frame. These
are used to fix the KR 611-... in the
external corners of the BKV 611-...
These fixing brackets are only used
in conjunction with BKV 611-3/... or
BKV 611-4/...
5Lay the KR 611-... over the letter-
box unit and fix at the fastening
block using the provided screws.
6(no illustration)
Insert the BE 611-... in the letter-box
and fasten on both sides using the
Torx screws. (Screws and screw-
driver are provided).
7Insert mounting frame MR 611-...
into the GU 611-... and fasten at the
corners using the enclosed quick-
closing screw. See product
information „Vario mounting
instructions“.
8(not illustrated)
For details on the insertion Siedle
Vario function module, see the
product information „Vario mount-
ing instructions“.
Mounting the BE 611-3/1-...
as a door pass-through letterflap
9Installation dimensions
10 Final mounting of the
BE 611-3/1-...
Mounting the BE 611-4/1-...
as a door pass-through letterflap
11 Installation dimensions
12 Final mounting of the
BE 611-4/1-...
Application
The letterflap module BE 611-3/1-...
resp. BE 611-4/1-... is used at the
front of the BKV 611-3/... resp.
BKV 611-4/... or mounted
individually as a letter flap for doors
or door side panels. The pass-
through opening can be individually
adjusted prior to mounting. It is
possible to completely close the
pass-through opening.
Mounting
ii
1The mounting block in the
BKV 611-3/... resp. BKV 611-4/... is
ideally prepared for integration of
the BE 611-... in flush-mounted
letterboxes. Adjustment of up to
max. 15 mm is possible to align with
the plaster. To adjust, release the
fastening screw. Place for example a
spirit level over the opening and
push the fastening block with the
two support shoulders against it.
Tighten the fastening screw again.
2The pass-through opening of the
BE 611-3/1-... resp. BE 611-4/1-...
can be individually defined as
required.
a) Pass-through opening for the
BKV 611-... (condition on delivery)
b) Pass-through opening in accor-
dance with DIN EN 13724
c) Pass-through opening of 18 mm
for improved security against
pilfering.
d) Pass-through opening closed for
temporary periods of disuse or
absence, such as holidays.
To adjust the pass-through opening,
release the position screw at the side
of the BE 611-..., change the pass-
through opening accordingly and
replace the position screw.
3 Mounting the BE 611-3/1-... or
BE 611-4/1-...
Lay the combination frame over the
integrated letterbox housing, insert
the BE 611-... and screw on both
sides using the provided screws.
English
Mounting
Inscription
13 Inscribing the nameplate of the
BE 611-... : Release the name-plate
cover by levering using a small
screwdriver. To replace the name-
plate cover, clip into place on the
right and close by exerting a slight
pressure.
14 Inscribing the nameplate on the
letter removal door: Open the letter
removal door. Pull the top part of
the nameplate cover on the inside of
the letter removal door towards you
and hinge upwards. Close the cover
in reverse sequence.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 4

55
Application
Le module volet de boîte aux lettres
BE 611-3/1-... ou BE 611-4/1-... est
monté en façade du module
BKV 611-3/... ou BKV 611-4/... en
montage indivi-duel dans des portes
ou cadres de porte. L ouverture pour
la fente d introduction peut être
réglée individuellement avant le
montage.
Il est également possible de fermer
complètement la fente d introduc-
tion.
Montage
ii
1Le bloc de fixation dans le module
BKV 611-3/... ou BKV 611-4/... est
déjà préajusté pour le module
BE 611-... en cas de montage à fleur
de façade. S il y a plus d enduit que
prévu, il est possible d ajuster le bloc
de fixation en conséquence. Une
compensation d enduit jusqu à 15
mm est possible en desserrant la vis
de fixation. Placer ensuite un niveau
à bulle au-dessus de l ouverture et
pousser les deux épaules d appui du
bloc de fixation contre l enduit.
Resserrer la vis de fixation.
2L ouverture d introduction du
BE 611-3/1-... ou BE 611-4/1-...
peutêtre définie au choix.
a) Ouverture d introduction pour le
BKV 611-... (par défaut)
b) Ouverture d introduction con-
formément à la norme
DIN EN 13724
c) Ouverture d introduction de
18 mm pour une meilleure protec-
tion antivol.
d) Ouverture d introduction obturée
pour immobilisation temporaire, par
exemple pendant les vacances.
Pour changer l ouverture d introduc-
tion, desserrer la vis de positionne-
ment latérale du BE 611-..., régler
l ouverture désirée et resserrer la vis
de positionnement.
3 Montage du BE 611-3/1-... ou
BE 611-4/1-...
Placer le cadre combiné sur les boî-
tiers de boîtes aux lettres encastrés,
mettre en place le BE 611-... et
le visser sur les deux côtés avec les
vis jointes.
Français
Montage
4 Montage du cadre combiné
dans des ensembles supérieurs à
KR 611-4/3-... ou KR 611-4/4-...
Au cadre combiné sont joints des
angles de fixation permettant de
fixer le KR 611-... dans les coins des
BKV 611-... Ces angles de fixation ne
sont utilisés que pour les modules
BKV 611-3/... ou BKV 611-4/...
5Placer le cadre combiné KR 611-...
sur l installation de boîtes aux lettres
et le visser sur le bloc de fixation
avec les vis jointes.
6(sans illustration)
Placer les BE 611-... dans les boîtes
aux lettres et les visser sur les deux
côtés avec les vis spéciales et le
tournevis joints à la livraison.
7Placer le cadre de montage
MR 611-... dans le GU 611-... et le
fixer dans les coins avec la vis de
serrage rapide jointe.
Voir information produit
„Instructions de montage Vario“.
8(sans illustration)
Mise en place des modules de
fonction Vario, voir information
produit „Instructions de montage
Vario“.
Montage du BE 611-3/1-...
comme volet de boîte aux lettres
encastré dans une porte
9Dimensions de montage
10 Montage final du BE 611-3/1-...
Montage du BE 611-4/1-...
comme volet de boîte aux lettres
encastré dans une porte
11 Dimensions de montage
12 Montage final du BE 611-4/1-..
Etiquetage
13 Pour inscrire le nom sur l éti-
quette du BE 611-... : déverrouiller la
pochette-étiquette avec un petit
tournevis. Pour remettre la pochette
à sa place, coincez-la sur le côté
droit et appuyez légèrement jsuqu à
ce qu elle soit à nouveau fermeé.
14 Pour inscrire le nom sur la porte
de boîte aux lettres: ouvrir la porte,
tirer la partie supérieure de la
pochette-étiquette vers l avant et la
basculer vers le haut. Procéder dans
le sens inverse pour remettre la
pochette en place.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 5

66
Impiego
Il modulo bocchetta della buca per
lettere BE 611-3/1-... o BE 611-4/1-...
viene montato o sulla parte frontale
del BKV 611-3/... o BKV 611-4/... o
individualmente come bocchetta
della buca per lettere per porte ov-
vero per le parti adiacenti alle porte.
L’apertura per la buca può essere
regolata individualmente prima del
montaggio. La buca può essere
chiusa completamente.
Montaggio
ii
1In caso di montaggio a filo di
parete, il blocco di fissaggio nel
BKV 611-3/... o BKV 611-4/... è
regolato in modo ottimale per il
montaggio del BE 611-... Se è stato
applicato più intonaco del previsto, il
blocco di fissaggio può essere rego-
lato. È possibile livellare l’intonaco
fino a max.15 mm. Svitare a tale
scopo la vite di fissaggio. Porre p.es.
una bilancia idrostatica sull’apertura
e spingerci contro il blocco di
fissaggio con entrambi i supporti
laterali. Riavvitare la vite di fissaggio.
2La buca del BE 611-3/1-... o
BE 611-4/1-... può essere configurata
individualmente secondo il bisogno.
a) Buca per il BKV 611-...
(stato di consegna)
b) Buca secondo le norme
DIN EN 13724
c) una buca di 18 mm per una
maggiore protezione antifurto
d) Buca chiusa per un periodo di
non-utilizzo o p.es. per le vacanze.
Per regolare la buca si svita la vite di
posizione laterale sul BE 611-..., si
modifica la posizione della buca nel
modo voluto e si reinserisce la vite di
posizione.
3 Fissaggio del BE 611-3/1-... o
BE 611-4/1-...
Porre il telaio di combinazione sopra
gli alloggiamenti delle cassette per
lettere montate, montare il
BE 611-3/1-... e fissare su entrambi i
lati con le viti allegate.
4 Fissaggio de la cornico
superiore al KR 611-4/3-... o
KR 611-4/4-...
Al telaio di combinazione sono
allegate delle staffe di fissaggio
brevi, che possono essere inserite ai
lati esterni del BKV 611-... per fissare
il KR 611-... Queste staffe di
fissaggio sono utilizzabili solo in
combinazione con BKV 611-3/... o
BKV 611-4/...
5Porre il KR 611-... sopra l’impianto
di cassette per lettere e fissarlo al
blocco di fissaggio con le viti
allegate.
6(senza figura)
Montare il BE 611-... nella cassetta
per lettera e fissarlo su entrambi i lati
con le viti dinamometriche. (Le viti e
il cacciavite sono allegati).
7Montare il telaio di montaggio
MR 611-... nel GU 611-... e fissarlo
ai lati con la vite di chiusura rapida.
Vedi documentazione prodotto
„Istruzioni di montaggio Vario“.
8(senza figura)
Per il montaggio dei moduli funzio-
nali Siedle vedi la documentazione
prodotto „Istruzioni di montaggio
Vario“.
Montaggio BE 611-3/1-...
come bocchetta della buca per
lettere da porta
9Misure di montaggio
10 Montaggio finale del
BE 611-3/1-...
Montaggio BE 611-4/1-...
come bocchetta della buca per
lettere da porta
11 Misure di montaggio
12 Montaggio finale del
BE 611-4/1-...
Italiano
Montaggio
Mettere le diciture sulle
targhette
13 Per mettere una dicitura
sull’etichetta del BE 611-...: La
custodia della targhetta del nome
viene sbloccata immetendovi un
piccolo cacciavite.
Per reinserire la custodia per le
targhette, farla incastrare sul lato
destro e chiudere premendo
leggermente.
14 Mettere una dicitura sulla
targhetta del nome dello sportello di
prelievo delle lettere: Aprire lo
sportello di prelievo. Tirare in avanti
e sollevare la parte superiore della
custodia della targhetta del nome
all’interno dello sportello di prelievo.
La chiusura avviene nell’ordine
opposto.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 6

77
met de meegeleverde schroeven aan
beide zijden vast.
4 Montage van de combiframe
groter dan KR 611-4/3-... resp.
KR 611-4/4-...
Met het combiframe worden korte
bevestigingshoekprofielen meege-
leverd, die gebruikt kunnen worden
om de KR 611-... in de buitenste
hoeken van de BKV 611-... vast te
zetten. Deze bevestigingshoek-
profielen worden uitsluitend
gebruikt in combinatie met de
BKV 611-3/... resp. BKV 611-4/...
5Leg de KR 611-... over de
brievenbus heen en zet hem met de
meegeleverde schroeven op het
bevestigingsblok vast.
6(Niet afgebeeld)
Plaats de BE 611-... in de brievenbus
en draai hem aan beide zijden met
de torxschroeven vast. (De schroeven
en de schroevedraaier worden
meegeleverd).
7Plaats het montageframe
MR 611-... in het GU 611-... en
bevestig het aan de hoeken met de
meegeleverde snelsluitschroef.
Zie de productinformatie
„Vario-montagehandleiding“.
8(Niet afgebeeld)
Voor het aanbrengen van de Siedle
Vario-functiemodule, zie de
productinformatie „Vario-montage-
handleiding“.
Montage BE 611-3/1-...
als deurinworp-brievenklep
9Inbouwmaten
10 Eindmontage v.d. BE 611-3/1-...
Montage BE 611-3/1-...
als deurinworp-brievenklep
11 Inbouwmaten
12 Eindmontage v.d. BE 611-4/1-...
Toepassing
De brievenbusklepmodule
BE 611-3/1-... resp. BE 611-4/1-...
wordt aan de voorzijde van de
BKV 611-3/... resp. BKV 611-4/... of
in losse inbouw als inworpklep
gebruikt voor deuren resp. zijdelen
van deuren. De opening voor de
inworp-opening kan vóór de
montage individueel worden
ingesteld. De inworp kan geheel
worden gesloten.
Montage
ii
1Het bevestigingsblok in de
BKV 611-3/... resp. BKV 611-4/... is
bij vlak op de voor-zijde aansluitende
inbouw van de brievenbus optimaal
afgesteld voor montage van de
BE 611-... Indien er meer pleister-
werk is aangebracht dan gepland,
kan het bevestigingsblok worden
gericht. Er kan een pleisterwerkcom-
pensatie tot max.15 worden
aangebracht. Maak voor dat doel de
bevestigingsschroef los. Leg bijv. een
waterpas op de opening en schuif
het bevestigingsblok met beide
oplegstukken ertegen aan. Draai de
bevestigingsschroef weer vast.
2De inworpopening van de
BE 611-3/1-... resp. BE 611-4/1-...
kan zonodig individueel worden
vastgelegd.
a) Inworpopening voor de
BKV 611-... (toestand bij levering)
b) Inworpopening volgens
DIN EN 13724
c) Een inworpopening van 18 mm
voor een betere beveiliging tegen
diefstal.
d) Inworpopening gesloten voor
tijdelijke stillegging of bijv. voor de
vakantieperiode.
Om de inworpopening te verstellen,
draait u de positieschroef aan de
zijkant van de BE 611-... los,
verandert u de inworpopening
volgens uw wensen en brengt u de
positiesschroef weer aan.
3 Montage van de BE 611-3/1-...
of BE 611-4/1-...
Leg het combiframe over de
ingebouwde brievenbusbehuizing,
breng de BE 611-... aan en draai het
Nederlandse
Montage
Opschrift
13 Naamplaatje van de BE 611-...
van een opschrift voorzien: het
naamplaathoudertje wordt m.b.v.
een kleine schroevedraaier
ontgrendeld d.m.v. insteken.
Om het opschrifthoudertje te
monteren, klemt u het houdertje
aan de rechterzijde van onderen vast
en sluit u het onder lichte druk.
14 Voorzie het naamplaatje van het
deurtje voor briefontname van een
opschrift: open de ontnamedeur.
Trek het bovengedeelte van het
naamplaathoudertje aan de
binnenkant van de ontnamedeur
naar voren toe en klap het omhoog.
Het sluiten gebeurt in omgekeerde
volgorde.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 7

8
Anvendelse
Brevklapmodulet BE 611-3/1-... hhv.
BE 611-4/1-... anvendes foran på
BKV 611-3/... hhv. BKV 611-4/...
eller monteres separat som brevklap
i døre eller sidepartier til døre.
Åbningen til brevsprækken kan
indstilles individuelt før montering.
Brevsprækken kan lukkes helt.
Montering
ii
1Monteringsblokken i BKV 611-3/...
hhv. BKV 611-4/... er perfekt til-
passet til montering af BE 611-... ved
indbygning af postkassen i plan med
ydersiden af muren. Hvis pudslaget
er tykkere end planlagt, kan
monteringsblokken reguleres.
Monteringsblokken kan reguleres
med op til max.15mm. Dette gøres
ved at løsne monteringsskruen.
Anbring f.eks. et vaterpas over
åbningen, og skub monterings-
blokken ind, indtil dens støtteflader
berører vaterpasset. Spænd monte-
ringsskruen fast igen.
2Brevsprækken til BE 611-3/1-...
hhv. BE 611-4/1-... kan indstilles
individuelt alt efter behov.
a) Brevsprække til BKV 611-...
(ved levering)
b) Brevsprække i henhold til
DIN EN 13724
c) Brevsprække på 18 mm reducerer
risikoen for tyveri
d) Lukket brevsprække til brug ved
midlertidig lukning eller f.eks. i
ferieperioder.
For at ændre brevsprækkens åbning
skal positioneringsskruen i siden på
BE 611-... først løsnes. Derefter
ændres brevsprækkens åbning, og
positioneringsskruen spændes fast
igen.
3 Montering af brevklapmoduler
BE 611-3/1-... eller BE 611-4/1-...
Læg afdækningsrammen over de
monterede postkassehuse, anbring
BE 611-..., og fastgør den i begge
sider med de medfølgende skruer.
Dansk
Montering
4 Montering af afdæknings-
rammen større end KR 611-4/3-...
hhv. KR 611-4/4-...
Med afdækningsrammen følger
et par korte vinkelbeslag, der kan
bruges til at fastgøre KR 611-... i de
udvendige hjørner af BKV 611-...
Disse vinkelbeslag skal kun anvendes
sammen med BKV 611-3/... hhv.
BKV 611-4/...
5Læg KR 611-... over postkasse-
modulet, og fastgør den på monte-
ringsblokken med de medfølgende
skruer.
6(ikke vist)
Anbring BE 611-... i postkassen, og
fastgør det i begge sider ved hjælp
af torx-skruer.
(Skruer og skruetrækker medfølger.)
7Anbring montageramme
MR 611-... i indmuringsdåse
GU 611-..., og fastgør den i
hjørnerne med den medfølgende
snaplåsskrue. Se produktinformation
„Vario-montagevejledning“.
8(ikke vist)
Oplysninger om montering af Siedle-
Vario-funktionsmoduler finder De i
produktinformationen „Vario-mon-
tagevejledning“.
Montering af BE 611-3/1-...
som dørbrevklap
9Indbygningsmål
10 Færdigmontering af
BE 611-3/1-...
Montering af BE 611-4/1-...
som dørbrevklap
11 Indbygningsmål
12 Færdigmontering af
BE 611-3/1-...
Tekst på navneskilt
13 Anbringelse af tekst på navnes-
kilt til BE 611-...: Holderen til
navneskiltet kan fjernes ved hjælp af
en lille skruetrækker. Holderen gen-
monteres ved at stikke højre side ind
først og derefter klikke den fast med
et let tryk.
14 Anbringelse af tekst på navneskilt
i tømningslåge: Åbn tømningslågen.
Træk den øverste del af holderen til
navneskiltet på indersiden af tøm-
ningslågen fremad, og vip den op.
Genmontering sker i omvendt
rækkefølge.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 8

9
Användning
Brevklaffsmodulen BE 611-3/1...
resp. BE 611-4/1... används i fram-
kant på BKV 611-3/... resp.
BKV 611-4/... eller i separat
inbyggnad som inkastklaff för dörrar
resp. dörrsidodelar. Inkastöppningen
kan ställas in individuellt före
montering. Inkastet kan slutas helt.
Montering
ii
1Fastsättningsblocket i
BKV 611-3/... resp. BKV 611-4/... är
optimalt justerat för monteringen av
BE 611-... om brevlådan monteras
jämnt i framkant. Om mer puts än
planerat lagts på kan fastsättnings-
blocket rätas. En putsutjämning upp
till max. 15 mm är möjlig. Lossa för
detta fästskruven.
Lägg t.ex. ett vattenpass över
öppningen och skjut fastsättnings-
blocket med båda stödytor mot
detta. Skruva fast fästskruven.
2Inkastöppningen på BE 611-3/1-...
resp. BE 611-4/1... kan bestämmas
individuellt efter behov.
a) inkastöppning för BKV 611-...
(vid leverans)
b) inkastöppning enligt
DIN EN 13724
c) en inkastöppning på 18 mm för
ökat stöldskydd.
d) inkastöppning stängd då den
tillfälligt ej används eller t.ex. i
samband med semester.
För omställning av inkastöppning
lossas positionsskruven som sitter på
sidan av BE 611-..., därefter
förändras inkastöppningen och
positionsskruven fästs åter.
3 Montering av BE 611-3/1-...
eller BE 611-4/1-...
Lägg kombiramen över det inbyggda
brevlådehöljet, sätt i BE 611-... och
skruva fast på båda sidor med de
medföljande skruvarna.
4 Montering av kombiramen
större än KR 611-4/3-... resp.
KR 611-4/4-...
Med kombiramen följer korta
fästvinklar som kan användas för
fixering av KR 611-... i de yttersta
hörnen av BKV 611-... Dessa
fästvinklar kan endast användas
tillsammans med BKV 611-3/... resp.
BKV 611-4/...
5Lägg KR 611-... över
brevlådeanläggningen och fixera vid
fastsättningsblocket med de
medföljande skruvarna.
6(utan figur)
Sätt BE 611-... i brevlådan och
skruva fast på båda sidor med
torxskruvarna. (Skruvar och
skruvdragare följer med).
7Sätt i monteringsram MR 611-... i
GU 611-... och fäst i hörnen med
den medföljande snabblåsskruven.
Se produktinformation ”Vario-
monteringsanvisning”.
8(utan figur)
Isättning av Siedle Vario-funktions-
moduler - se produktinformation
”Vario-monteringsanvisning”.
Montering av BE 611-3/1-... som
dörrinkast-brevklaff
9Inbyggnadsmått
10 Slutmontering av BE 611-3/1-...
Montering av BE 611-4/1-... som
dörrinkast-brevklaff
11 Inbyggnadsmått
12 Slutmontering av BE 611-4/1-...
Svensk
Montering
Textning
13 Texta namnskylt till BE 611-... :
Namnskyltsfickan öppnas genom att
sticka in med en liten skruvmejsel.
För att sätta i namnskyltsfickan; kläm
under på högra sidan och stäng med
ett lätt tryck.
14 För att texta namnskylt på
brevuttagsdörr: öppna uttagsdörr.
Dra fram och fäll upp överdelen på
namnskyltsfickan på insidan av
uttagsdörren.
Stängningen sker i omvänd
ordningsföljd.
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 9

10
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 10

11
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 11

© 1998 / 03.04
Printed in Germany
Best. Nr. 0-1101/117763
S. Siedle & Söhne
Postfach 1155
D-78113 Furtwangen
Bregstraße 1
D-78120 Furtwangen
Telefon [phone]
Telefax [phone]
www.siedle.de
[email protected]
BE 611_3 1_117763_BE 611_3 1_117763.qxp 18.07.13 08:11 Seite 12
