Suevia Krazzmaxx Series User manual

DE 1/1
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
DEUTSCHENGLISHFRANÇAISРУССКИЙESPAÑOL
xx
am
zz
arK ®
Best.-Nr./Order-no. 130.5002 - 230V / 50 Hz
DE Montage- und Bedienungsanleitung
EN Mounng and operaon instrucons
FR Noce de montage et d’ulisaon
RU Руководство по монтажу и эксплуатации
ES Manual de instrucciones y montaje
VPM 001-14/000
KRAZZMAXX III

DE 1/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1. Montageanleitung KRAZZMAXX III
ACHTUNG: Nicht hinter die Schutzabdeckung
greifen! Quetschgefahr!
Vorgehensweise:
1. Ermieln Sie die Montagehöhe der Kuhbürste: siehe Kapitel 1.1, Seite
1.
2. Anschraubäche muss eben sein. Die Wand muss für die Belastung der
Kuhbürste (133 kg) ausgelegt sein.
3. Hängen Sie die Kuhbürste mit einem Gurt an eine Montagehilfe (Front-
lader oder ähnliches): siehe Kapitel 1.2, Seite 2.
4. Befesgung der Kuhbürste: siehe Kapitel 1.3, Seite 2.
5. Enernen Sie die Transportsicherung: siehe Kapitel 1.5, Seite 2.
6. Moneren Sie den Schaltkasten außerhalb der Reichweite des Viehs
(vibraons- und stoßfrei).
Schaltkasten darf nicht an der Kuhbürste angebracht werden (Vibrao-
nen der Kuhbürste können die Elektronik beschädigen).
7. Bei Mauerwerk sollen Durchgangsschrauben mit großen Scheiben ver-
wendet werden, bei einer Betonwand reichen meist Schwerlastanker.
1.1 Ermilung der Montagehöhe
905 mm
Pos. 1
340 mm
Abbildung 1: Bohrbild für die Montage
Höhe erstes Bohrloch (Pos. 1, siehe Abbildung 1) = Schulterhöhe des
Viehs +25 cm. Im Beispiel bei einer Schulterhöhe von ca. 140 cm (siehe
Abbildung 2) beträgt die Höhe für das erste Bohrloch ca. 165 cm.
Achtung: Höhendurchschni der Tiere ermieln, im Zweifelsfall 2 cm
höher auängen.

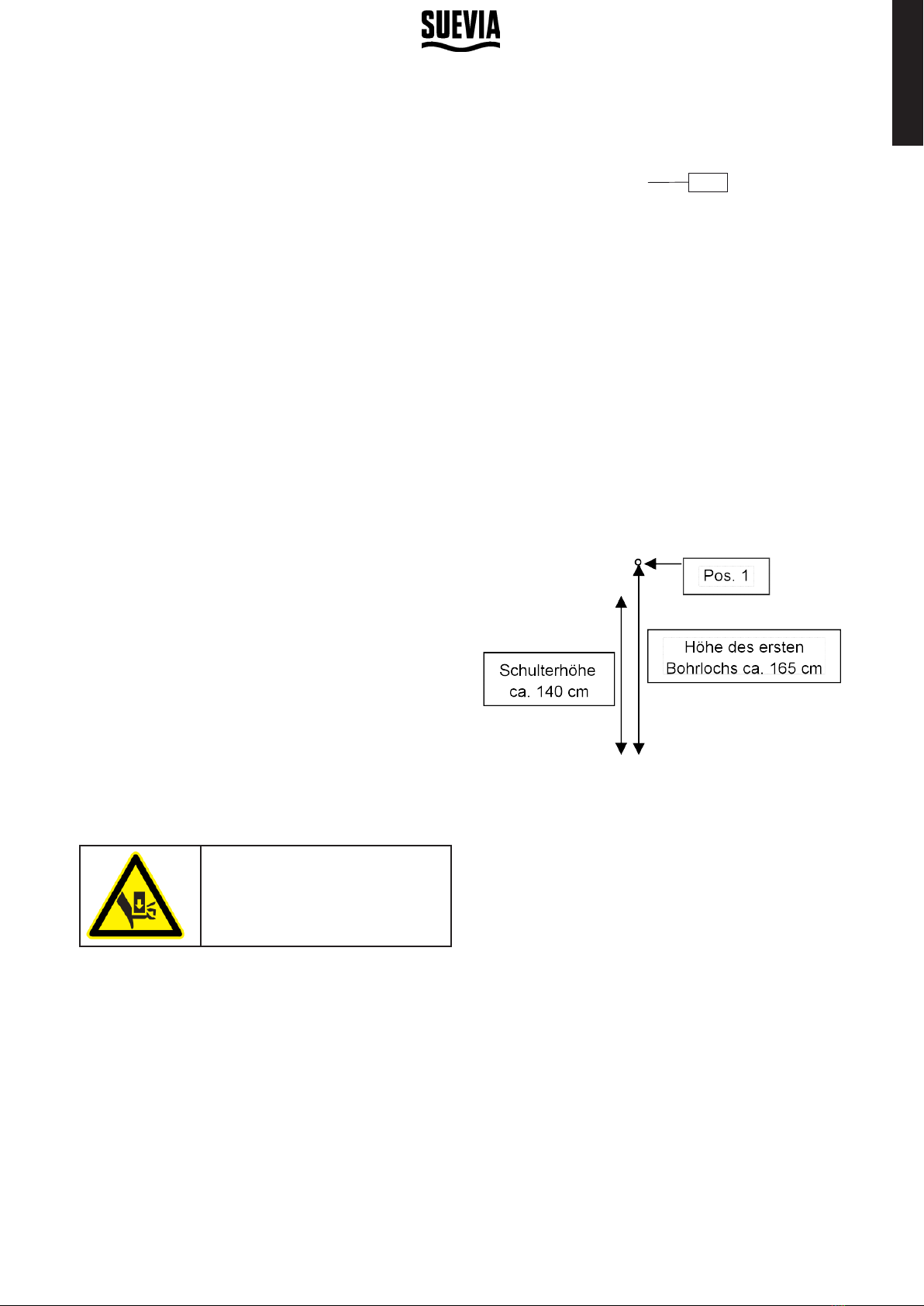

Abbildung 2: Beispiel für die Ermilung der Anschraubhöhe
Inhaltsverzeichnis
1. Montageanleitung KRAZZMAXX III 1
1.1 Ermilung der Montagehöhe 1
1.2 Befesgung des Hebegurtes 2
1.3 Befesgung der Kuhbürste 2
1.4 Prüfen des Tierbestandes 2
1.5 Enernen der Transportsicherung 2
2. Bedienungsanleitung KRAZZMAXX III 3
2.1 Stromversorgung 3
2.2 Ein-/Ausschalten 3
2.3 Schaltkasten 3
2.3.1 Übersicht der LEDs 3
2.3.2 Hinweis zur Drehrichtung 3
2.3.3 Schmelzsicherung 3
2.3.4 Elektrische Schutzart 3
2.3.5 Darstellung des Schaltkastens 3
2.3.6 Nachlaufzeit manuell ändern 3
2.4 Einstellen des Abstandes zum Annäherungs-
schalter 4
3. Austausch der Bürsten 4
3.1 Austausch der oberen Bürste 4
3.2 Austausch der unteren Bürste 4
4. Wartung 4
5. Ersatzteilliste 5
6. Maschinennummer und Typenschild 6
7. Technische Daten 6
8. Fehlerbeschreibung und Lösung 6
9. Allgemeine Sicherheitshinweise 6
DEUTSCH

DE 2/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1.2 Befesgung des Hebegurtes
Zur Montage die Kuhbürste an einen Gurt anhängen (siehe Abbildung 3).
Beachten Sie das Gewicht der Kuhbürste von ca. 133 kg.
Abbildung 3: Befesgung des Hebegurtes
1.3. Befesgung der Kuhbürste
Befesgen Sie das Gestell der Kuhbürste mit vier Schwerlastschrauben
M12 für eine Betonwand oder vier Gewindestangen M12 an einer Wand
oder an einem Pfosten, welcher für die Belastung ausgelegt ist. Die Ver-
schraubung ist gegen selbstständiges Lösen zu sichern. Sicherungsmuern
oder Schraubensicherung (wie z.B.: Locte) verwenden.
Bei der Montage im Freien muss die Maschine vor Regen und Schnee ge-
schützt werden. Stromführende Teile müssen bei Verlegung gegen Verbiss
geschützt werden.
1.4. Prüfen des Tierbestandes
Vor Inbetriebnahme ist zu prüfen, ob die Haare der Tiere nicht länger als 5
cm sind, hauptsächlich die Schwanzhaare (bei Bedarf kürzen).
Achtung: Verletzungsgefahr!
1.5. Enernen der Transportsicherung
ACHTUNG: Nicht hinter die Schutzabdeckung
greifen! Quetschgefahr!
Nach der Montage der Kuhbürste muss die Transportsicherung (siehe
Abbildung 4) enernt werden. Greifen Sie nicht hinter die Bürste. Ach-
tung Quetschgefahr! Benutzen Sie dazu einen langen Gegenstand (z.B.
einen Schraubendreher), um die Transportsicherung aus der Führung zu
enernen.
Abbildung 4: Posion der Transportsicherung (Ansicht von oben)
Transportsicherung
DEUTSCH

DE 3/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2. Bedienungsanleitung KRAZZMAXX III
2.1. Stromversorgung
Bie beachten Sie die Ausführung der Kuhbürste:
• Best.-Nr. 130.5002: für 220/230 V, 50 Hz
Stecken Sie den Stecker in eine dafür ausgelegte Steckdose.
2.2. Ein-/Ausschalten
Betägen des Schalters am Schaltkasten:
Schaltstellung Funkon
IKRAZZMAXX III ist betriebsbereit
(grüne Kontrollleuchte leuchtet)
0 KRAZZMAXX III ist außer Betrieb
2.3. Schaltkasten
Zum Önen der Steuerbox ist stets ein Elektrofachmann hinzuzuziehen,
der einen sicheren Ablauf gewährleistet. Beim Verstellen der DIP - Schal-
ter (siehe 2.3.6) müssen Sie die Kuhbürste vom Netz trennen (Stecker
ziehen).
2.3.1 Übersicht der LEDs
LED 1 (rot)
Zeigt eine Überschreitung des eingestellten Motorstroms an
LED 2 (grün)
Der Gegenmagnet wurde angehoben. Freigabe für Motoranlauf.
LED 3 (grün)
Das Gerät führte mehr als 20 Reversiervorgänge durch. Ein weiterer
Motoranlauf ist bis zum einmaligen Absenken des Näherungsschalters
nicht möglich.
LED 4 (gelb)
Nachlaufzeit akv. Das Gegenkontaktblech wurde abgesenkt. Die einge-
stellte Nachlaufzeit ist akv.
2.3.2 Hinweis zur Drehrichtung
Für die Kuhbürste ist die Drehrichtung nicht vorgegeben. Aus diesem
Grund laufen die Bürsten links- oder rechtsherum. Die Drehrichtung hängt
davon ab, in welche Richtung sich die Bürsten gedreht haen, als es zu
einer Störung kam, bei deren Verlauf ein Überstrom aurat.
2.3.3 Schmelzsicherung
Zur Absicherung der Elektronik ist eine handelsübliche T 5,0 A Schmelzsi-
cherung eingebaut. (Ø5mm , 20mm lang)
Ist die Sicherung defekt, leuchtet die grüne Leuchte im Schalter nicht.
Auswechseln der Schmelzsicherung:
1. Kuhbürste vom Netz trennen (Stecker ziehen)
2. Den Deckel durch Lösen der Schrauben mit Bajoneverschluss (1/4
Umdrehung) önen
3. Schmelzsicherung auswechseln. (siehe 2.3.5 )
4. Deckel schließen und Schrauben verriegeln
ACHTUNG: Bei anderen Problemen mit der Elektronik ist unbedingt ein
qualizierter Elektrofachmann zu beauragen!
2.3.4 Elektrische Schutzart
Die gesamte Elektronik ist spritzwassergeschützt (IP 54). Verwendung
eines Hochdruckreinigers an Motor und Steuerung ist untersagt.
2.3.5 Darstellung des Schaltkastens
Das Potenometer für Überlastung ist werksseig eingestellt. Bie nicht
verstellen! Wenn nachträglich verstellt wird, erhöht sich die Schalthäug-
keit und dies beeinusst die Lebensdauer.
Abbildung 5: Steuerungsplane
2.3.6 Nachlaufzeit manuell ändern
Die Nachlaufzeit ist auf 20 sec. fest eingestellt und kann manuell über die
DIP-Schalter eingestellt werden:
Die Maschine ist hierzu vom Netz zu trennen!
Nachlaufzeit: 0 Sekunden, „AUS“
Nachlaufzeit: 5 Sekunden
Nachlaufzeit: 10 Sekunden
Nachlaufzeit: 15 Sekunden
Nachlaufzeit: 20 Sekunden (Grundeinstellung)
LEDs DIP-Schalter
Schmelzsicherung
DEUTSCH

DE 4/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2.4 Einstellen des Abstandes zum Annäherungs-
schalter
Der Abstand zwischen Annäherungsschalter und Gegenmagnet sollte
ca.20 mm betragen.
Abbildung 6: Annäherungsschalter und Gegenmagnet
3. Austausch der Bürsten
Hinweis: Der Austausch der Bürsten erfolgt nach eigener Einschätzung.
Ein Austausch wird aber empfohlen, wenn die Borsten an der kürzesten
Stelle 5 cm unterschreiten.

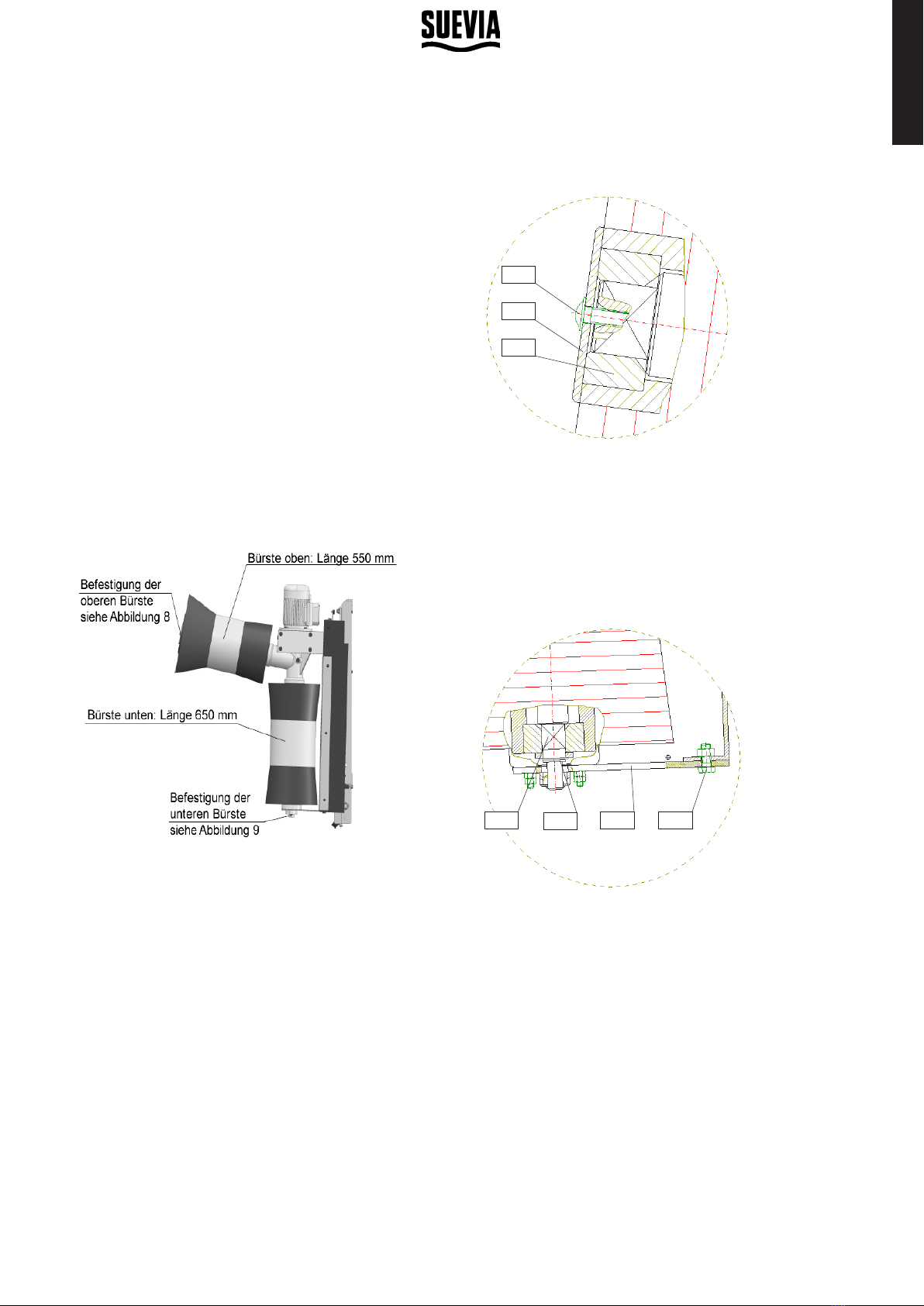

Abbildung 7: Übersicht für den Austausch der Bürsten
3.1 Austausch der oberen Bürste
Vorgehensweise, (siehe Abbildung 8):
• Enernen Sie die Schraube (Pos. 1).
• Die Scheibe (Pos. 2) abnehmen.
• Die Bürste von dem Vierkant (Pos. 3) herunterziehen.
Abbildung 8: Befesgung der oberen Bürste
3.2 Austausch der unteren Bürste
Vorgehensweise, (siehe Abbildung 9):
• Enernen Sie die Schrauben (Pos. 1) links und rechts.
• 2 Gewindese am Flanschlager lösen.
• Pos. 2 lässt sich nun zusammen mit der unteren Lagerung abnehmen.
• Den Sicherungsring (Pos. 3) enernen.
• Bürste von dem Vierkant (Pos. 4) abziehen.
Abbildung 9: Befesgung der unteren Bürste
4. Wartung
• Überprüfen Sie monatlich den festen Sitz der Schrauben. Ziehen Sie die
Schrauben bei Bedarf nach.
• Feen Sie bei Bedarf die Führung nach.
• Benutzen Sie bie handelsübliche Reinigungsmiel.
• Niemals zum Reinigen Verdünnungen, Säuren oder Laugen verwenden
• Getriebeöl: SAE 90 API GL5
Pos. 1
Pos. 2
Pos. 3
Pos. 4 Pos. 3 Pos. 2 Pos. 1
DEUTSCH

DE 5/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
5. Ersatzteilliste
Pos. Art.-Nr. Bezeichnung
1132.4100 Scheibe mit Schraube
2 132.4106 Rundbürste oben, L=550, gelb-rot
3 132.4145 Welle oben
4 132.4116 Klemmstück d=40 kpl.
5 132.4142 Srnradwinkelgetriebe
6132.4119 Klemmstück d=25 kpl.
7 132.4146 Welle unten
8 132.4107 Rundbürste unten, L=650, gelb-rot
9 132.4136 Lagerung unten kpl.
10 132.4103 E-Motor 230 V kpl. mit Ritzel
11 132.4123 Abdeckblech kpl.
12 132.4143 Rahmen kpl.
13 132.4125 Führungsbolzen kpl.
14 132.4147 Zugfeder kpl.
15 132.4140 Führungsleiste kpl.
16 132.4141 Gummischutz seitl. kpl.
17 132.4131 Steuerung kpl.
18 a 132.4160 Annäherungsschalter
18 b 132.4161 Gegenmagnet
19 132.4162 Sensorhalter
20 132.4163 Gegenmagnethalter
21 132.4109 Plane Steuerung 230 V/50 Hz
22 132.4104 Gummipuer 75 x 30 Typ D
23 132.4148 Flanschlager kpl.
DEUTSCH

DE 6/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
6. Maschinennummer und Typenschild
Die Maschinennummer nden Sie an der Frontseite des Haltearmes ein-
gestanzt. Sie ist ebenso am Rahmen und an der Innenseite des Schaltkas-
tens aufgeklebt (siehe Bild).
Abbildung 10: Posion Maschinennummer + Typenschild
7. Technische Daten
Arkelnummer 130.5002
Spannung: 230V / 50Hz
Drehzahl: 48 U/min.
Schutzart: IP 54
Abmessungen: H 1150 x B 400 x T 1085 mm
Gewicht: ca. 133kg
8. Fehlerbeschreibung und Lösung
ACHTUNG:
Bei Wartungs- und Reparaturarbeiten ist die
Kuhbürste vom Stromnetz zu trennen.
Anschluss- sowie Reparaturarbeiten, dürfen
nur durch eine qualizierte Elektrofachkra
erfolgen.
Eingrie und Veränderungen an Gerät/Steu-
erung führen zum Erlöschen des Haungsan-
spruches.
Die Maschine schaltet nicht ein
Maschine erhält keine Stromversorgung
• Bie überprüfen Sie, ob die Maschine richg an das Stromnetz
angeschlossen ist. (Ist der Stecker in der 220V / 230V Steckdose
eingesteckt worden?)
• Ist die Maschine eingeschaltet?
• Bie überprüfen Sie, ob Strom anliegt.
• Ist die Schmelzsicherung (Darstellung 2.3.5) in Ordnung?
Die Maschine ist für Ihre Tiere zu hoch aufgehängt
• Höhe anpassen (siehe 1.1)
Plane ist defekt
• Plane wechseln
Motor ist defekt
• Motor wechseln.
Annäherungsschalter erhält keine Stromversorgung.
• Bie überprüfen Sie, ob das Kabel an der Plane richg ange-
schlossen ist.
DEUTSCH
Die Maschine läu ununterbrochen
Der Annäherungsschalter funkoniert nicht
• Bie überprüfen Sie, ob der Abstand zwischen Annäherungsschal-
ter und Gegenmagnet richg eingestellt ist (ca. 20 mm).
Es benden sich Fremdkörper im Rahmen und/oder den Führungstei-
len, dadurch kann der Schlien nicht in die Ruheposion zurück.
• Fremdkörper enernen
Annäherungsschalter defekt
• Annäherungsschalter tauschen
Plane defekt
• Plane wechseln
9. Allgemeine Sicherheitshinweise
WICHTIG!
Die Kuhbürste KRAZZMAXX III ist ausschließlich zum trockenen Reinigen
von Rindern bzw. Kühen besmmt.
Jegliche anderweige Verwendung führt zum Erlöschen jeglicher Haf-
tungs- und Gewährleistungsansprüche.
Die Firma Suevia GmbH übernimmt keine Haung und Gewährleistung
für Schäden und Betriebsstörungen als Folge des Nichtbeachtens dieser
Anleitung oder unsachgemäßer Reparaturen durch das Personal des
Betreibers.
Verwenden Sie für Reparaturen:
• Nur einwandfreies Werkzeug
• Nur Originalersatzteile
ACHTUNG:
Alle Personen, die mit der Montage, Inbetrieb-
nahme, Wartung und Instandhaltung zu tun
haben, müssen die erforderlichen Qualikao-
nen besitzen.
Stellen Sie sicher, dass die Maschine bei einem
Defekt für die Tiere nicht zugänglich ist. Dies
könnte zu Folgeschäden an der Maschine
führen .
Die Bürsten beginnen sich beim Hochheben
der Kuhbürste zu drehen, hierbei besteht die
Gefahr des Erfassens und Einziehens.
Bie achten Sie beim Betreiben der Kuhbürste
auf einen ausreichenden Sicherheitsabstand
und tragen Sie keine losen, bzw. herunterhän-
genden Kleidungsstücke. Schützen Sie Ihre
Haare vor dem Erfassen durch die Bürsten.
Achtung
Was für Tiere ein Risiko darstellt:
1. Die Tiere sind noch nicht ausgewachsen bzw. sind kleine Rinderrassen
2. Wenn kleinere Tiere separat gehalten werden, kann das Gerät entspre-
chend posioniert werden
3. Die Tiere haben zu lose Halsbänder, Halsbänder müssen eng anliegen
4. Die Tiere haben zu lange Schwanzhaare (Quasten kürzen, dürfen nicht
länger als 5 cm sein)
Risiken bei Handhabung durch Personen für Personen:
Unter nachfolgenden Umständen ist die Sicherheit nicht mehr gegeben:
1. Wenn Schutzvorrichtungen enernt werden
2. Wenn Mängel am Steuersystem nicht unmielbar behoben werden
3. Wenn nicht autorisiertes Personal an elektrischen Teilen hanert
4. Wenn eine Maschine in Betrieb genommen wird, die nicht ordnungs-
gemäß befesgt ist
5. Lange Haare, Halstücher und weite Kleidung können von den Bürsten
erfasst werden

EN 1/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1. Mounng instrucons KRAZZMAXX III
WARNING: Do NOT reach in behind the pro-
tecve cover plate – there is a risk of serious
injury!
Procedure:
1. Determine the mounng height for the cow brush: see Chapter 1.1,
Page 1.
2. The mounng surface must be planar. The wall must be adequate to
support the weight of the cow brush (133 kg).
3. Using a harness, suspend the cow brush from a front-end loader or the
like: see Chapter 1.2, Page 2.
4. Mount the cow brush: see Chapter 1.3, Page 2.
5. Remove the transport protecon: see Chapter 1.5, Page 2.
6. Install the switch box somewhere out of reach of the animals and not
subject to vibraon or shocks. The switch box must not be mounted
on the cow brush (The vibraon of the cow brush could damage the
electronics).
7. If mounng on masonry, through bolts with large washers should be
used. For concrete walls, heavy-duty anchor bolts will normally be
adequate.
1.1 Determining the mounting height
905 mm
Pos. 1
340 mm
Figure 1: Hole paern for mounng
Height of rst hole (Pos. 1, see Figure 1) = shoulder height of the animal +
25 cm. For example, with a shoulder height of approx. 140cm (see Figure
2), the height of the rst hole would be approx. 165cm.
Note: Determine the average shoulder height of the animals and, if in
doubt, mount the device 2cm higher.
Figure 2: Example for determining the mounng height
Contents
1. Mounng instrucons KRAZZMAXX III 1
1.1 Determining the mounng height 1
1.2 Axing the liing harness 2
1.3. Axing the cow brush 2
1.4. Checking the animal stock 2
1.5. Removing the transport protecon 2
2. Operang instrucons KRAZZMAXX III 3
2.1. Power supply 3
2.2. Switching On/O 3
2.3. Switch box 3
2.3.1 Overview of the LEDs 3
2.3.2 Note concerning direcon of rotaon 3
2.3.3 Fuse 3
2.3.4 Electrical protecon class 3
2.3.5 Illustraon of the switch box 3
2.3.6 Manually seng the overrun period 3
2.4 Seng the gap for the proximity switch 4
3. Exchanging the brushes 4
3.1 Replacing the upper brush 4
3.2 Replacing the lower brush 4
4. Maintenance 4
5. Spare Parts list 5
6. Serial number and rang plate 6
7. Technical data 6
8. Fault condions and remedies 6
9. Addional safety instrucons 6
ENGLISH

EN 2/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1.2 Affixing the lifting harness
To facilitate mounng, suspend the cow brush using liing tackle (see
Figure 3). Note that the cow brush weighs approx. 133kg.
Figure 3: Axing the liing harness
1.3. Affixing the cow brush
Fasten the frame of the cow brush using four (4) heavy-duty M12 screws
in the case of a concrete wall or four (4) M12 threaded rods/bolts for a
wall or post of adequate load-carrying capacity. The bolted connecon
must be secured against loosening of its own accord. Use locking nuts or a
locking medium such as, for example, Locte.
If the machine is installed outside, it must be protected against rain
or snow. During installaon, electrical components must be protected
against damage through browsing by the animals.
1.4. Checking the animal stock
Before operaon is commenced, it is essenal to check that the hair-coats
of the stock are not longer than 5cm, parcularly the tail-hair and to trim
them, if necessary.
Warning : Risk of serious injury!
1.5. Removing the transport protection
WARNING: Do NOT reach in behind the pro-
tecve cover plate – there is a risk of serious
injury!
Aer the cow brush has been mounted, the transport protecon must
be removed (see Figure 4). Do NOT reach in behind the brush. Warning
risk of crushing. Use a long object (e.g. a screwdriver) to withdraw the
transport protecon out of the guide.
Figure 4: Posion of the transport protecon (View from above)
Transport protecon
ENGLISH

EN 3/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2. Operang instrucons KRAZZMAXX III
2.1. Power supply
Please have due regard to the model of the cow brush:
• Order No. 130.5002: for 220/230 V, 50 Hz
Insert the plug into a suitable socket.
2.2. Switching On/Off
Press the switch on the switch-box:
Switch posion Funcon
IKRAZZMAXX III is ready for use
(Green control lamp illuminated)
0 KRAZZMAXX III is not in operaon
2.3. Switch box
When opening the control unit a qualied electrician should always be
present to ensure safe operaons. When adjusng the DIP-switches (see
Secon 2.3.6), the cow brush must be disconnected from the mains.
(Unplug the unit).
2.3.1 Overview of the LEDs
LED 1 (red)
Displays when the limit for current to the motor is exceeded.
LED 2 (green)
The counter-magnet was lied. The motor is released for operaon.
LED 3 (green)
The device has performed more than 20 reversals. A further start-up for
the motor is not possible unl the proximity switch has been depressed.
LED 4 (yellow)
Overrun period acve. The counter contact has been lowered. The seng
for the overrun period is acve.
2.3.2 Note concerning direcon of rotaon
The direcon of rotaon of the cow brush is not prescribed. For this rea-
son the brushes may run either clockwise or an-clockwise. The direcon
of rotaon depends upon the direcon of rotaon at the me a distur-
bance took place, in the course of which a current overload occurred.
2.3.3 Fuse
A standard T 5.0 A fuse is installed to protect the electronics. (Ø5mm ,
20mm long)
If the fuse is defecve, the green lamp in the switch will not illuminate.
Replacing the fuse:
1. Disconnect the cow brush from the mains (Unplug the unit)
2. Open the cover by removing the bayonet connectors (¼ turn)
3. Replace the fuse (see 2.3.5 )
4. Close the cover and refasten the connectors
CAUTION: In the case of other problems with the electronics, a cered
electrician must be consulted!
2.3.4 Electrical protecon class
All the electronics are splash-proof (IP 54). The use of high-pressure clea-
ners on the motor and control unit is prohibited.
2.3.5 Illustraon of the switch box
The potenometer for overload is set in the factory. Please do NOT
change this! If the seng is changed, switching frequency will increase
and this will aect the service life of the equipment.
Figure 5: Circuit board of the control unit
2.3.6 Manually seng the overrun period
The overrun period is permanently set at 20sec. The overrun period can
be set manually by means of the DIP-switches.
The machine must be disconnected from the mains!
Overrun period: 0 seconds, „OFF“
Overrun period: 5 seconds
Overrun period: 10 seconds
Overrun period: 15 seconds
Overrun period: 20 seconds (Factory seng)
LEDs DIP-switch
Fuse
ENGLISH

EN 4/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2.4 Setting the gap for the proximity switch
The gap between proximity switch and counter-magnet should be approx.
20mm.
Figure 6: Proximity switch and counter-magnet
3. Exchanging the brushes
Note: The brushes are to be exchanged at your discreon. Replacement is
indicated, however, when the shortest bristles at less than 5cm long.

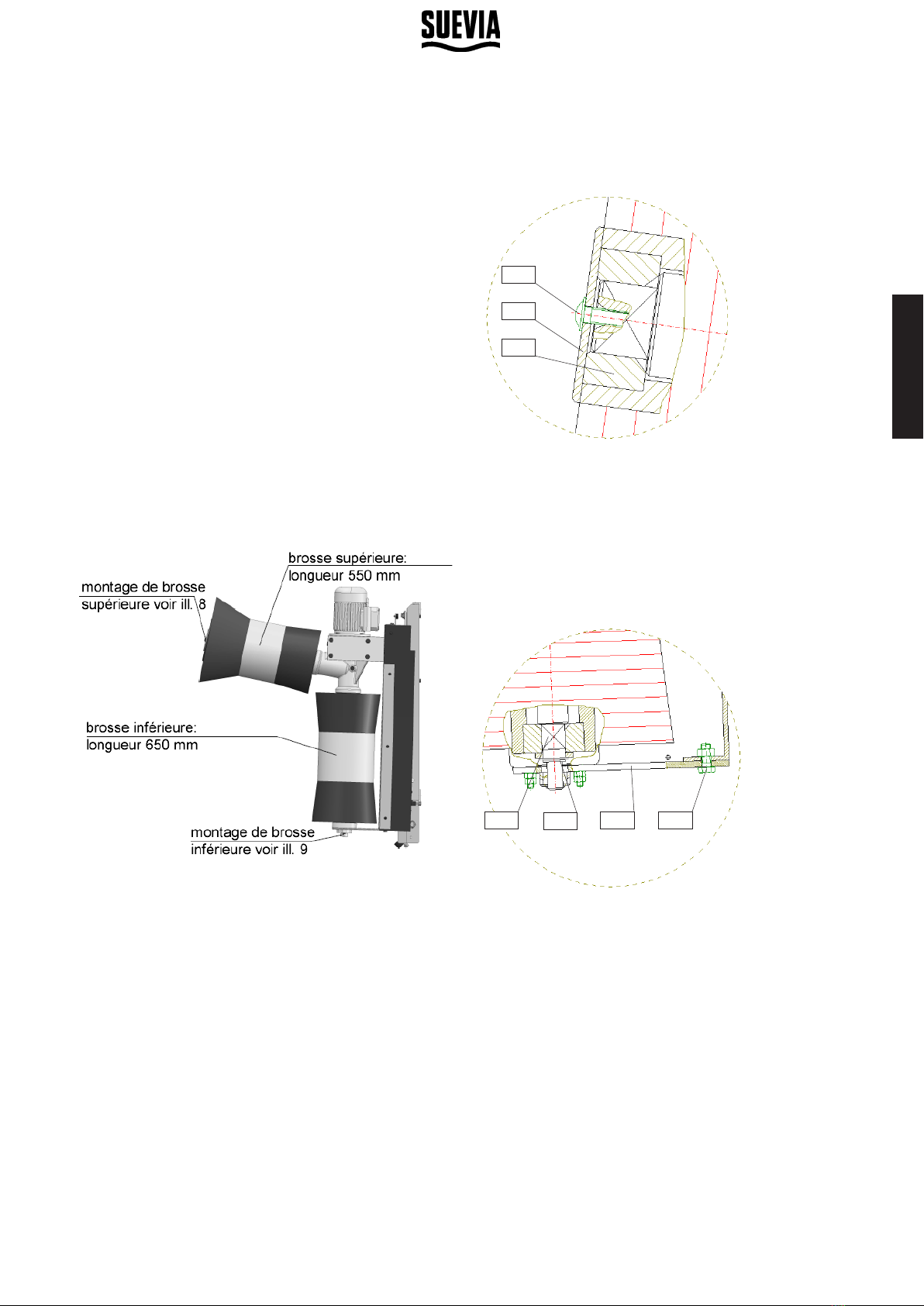

Figure 7: Overview of brush replacement
3.1 Replacing the upper brush
Procedure, (see Figure 8):
• Remove the screw (Pos. 1).
• Take o the disc (Pos. 2).
• Pull the brush from the square secon (Pos. 3)
Figure 8: Mounng the upper brush
3.2 Replacing the lower brush
Procedure (see Figure 9):
• Remove the screws (Pos. 1) on the le and right.
• Loosen the 2 threaded pins on the anged bearing.
• Pos. 2 can now be removed together with the lower bearing.
• Remove the locking ring (Pos. 3).
• Pull the brush o the square secon (Pos. 4).
Figure 9: Mounng the lower brush
4. Maintenance
• Check once a month that all screws are ght. Reghten the screws
if necessary.
• Re-grease the slide, if necessary.
• Please use normal everyday cleaning agents.
• Never use solvents, acids or causc agents for cleaning purposes.
• Gear oil: SAE 90 API GL5
Pos. 1
Pos. 4 Pos. 3 Pos. 2 Pos. 1
Pos. 2
Pos. 3
ENGLISH

EN 5/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
5. Spare Parts list
Pos. Order No. Descripon
1132.4100 Disk with screw
2 132.4106 Round brush (upper) L=550 yellow-red
3 132.4145 Sha (upper)
4 132.4116 Clamping piece unit d=40
5 132.4142 Bevel-helical gear unit
6132.4119 Clamping piece unit d=25
7 132.4146 Sha (lower)
8 132.4107 Round brush (lower) L=650 yellow-red
9 132.4136 Support unit (lower)
10 132.4103 Electrical motor 230 V incl. pinion
11 132.4123 Sheet-metal cover unit
12 132.4143 Frame unit
13 132.4125 Guide bolt unit
14 132.4147 Tension spring unit
15 132.4140 Guide rail unit
16 132.4141 Rubber protecon unit (sideways)
17 132.4131 Control unit
18 a 132.4160 Proximity switch
18 b 132.4161 Counter-magnet
19 132.4162 Sensor supporng bracket
20 132.4163 Counter-magnet supporng bracket
21 132.4109 Controller board 230 V/50 Hz
22 132.4104 Rubber buer 75 x 30 Type D
23 132.4148 Flaged bearing unit
ENGLISH

EN 6/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
6. Serial number and rang plate
The serial number of the machine is stamped into the front side of the
supporng arm. It is also on sckers on the frame and on the inside of the
switch box (see picture).
Figure 10: Posions of serial number and rang plate
7. Technical data
Product number 130.5002
Voltage: 230V / 50Hz
Rotary speed: 48 U/min.
Protecon class: IP 54
Dimensions: H 1150 x W 400 x D 1085 mm
Weight: ca. 133kg
8. Fault condions and remedies
CAUTION:
During maintenance and repair works, the cow
brush must be disconnected from the mains.
Works on the electrical connecon and repairs
may only be made by a qualied electrician.
Manipulaon or modicaon of the equip-
ment/controller results in loss of warranty.
The machine does not switch on
The power supply to the machine is interrupted
• Please check that the machine is properly connected to the mains
supply. (Is it plugged into a 220V / 230V socket?)
• Is the machine switched on?
• Check that power is being supplied to the socket.
• Is the fuse (Illustraon 2.3.5) in order?
The machine is mounted too high for the animals.
• Adjust the height (see 1.1).
Circuit board is defecve
• Replace the circuit board.
Motor is defecve
• Replace the motor.
Proximity switch is not receiving power.
• Please check that the cable is properly connected to the circuit
board.
The machine runs connuously
The proximity switch is not funconing correctly
ENGLISH
• Please check that the gap between proximity switch and counter-
magnet is correctly set (approx. 20 mm).
The are foreign bodies in the frame and/or the guides, so that the sled
cannot return to the neutral posion.
• Remove the foreign bodies.
Proximity switch is defecve
• Replace the proximity switch
Circuit board is defecve
• Replace the circuit board
9. Addional safety instrucons
IMPORTANT!
The KRAZZMAXX III cow brush is intended solely for cleaning cale and
cows in the dry.
Any other use results in the terminaon of warranty and general liability
of the manufacturer.
The Suevia company accepts no liability for losses or damage resulng
from failure to adhere to these instrucons or from inappropriate repairs
by the operator‘s employees.
For repairs use only:
• Tools in proper working order
• Original spare parts
CAUTION:
All persons charged with the installaon,
commissioning, servicing and maintenance
of the equipment must have the necessary
qualicaons.
In the event that the machine has a fault, ensu-
re that it is not accessible to the animals. This
could otherwise result in addional damage to
the machine.
The brushes begin to rotate as soon as they are
lied, which brings with it the danger of being
caught up in and/or drawn into the machine.
When operang the cow brush, please ensure
that you are at a safe distance and avoid wea-
ring loose clothing which could be caught up
in the machine. Protect your hair from being
caught up in the brushes.
Cauon
Risks for the animals:
1. The animals are not fully grown or they belong to a small breed of
cale
2. If small animals are kept separately, the device can be posioned
correspondingly
3. The animals have collars which are too loose; collars must be snugly
ng
4. The tail hair of the animals is too long. (Trim the tails – the hair must
not exceed 5 cm in length)
Risks for personnel handling the equipment:
Under the following circumstances, safety will be compromised:
1. When protecve devices are removed
2. When defects in the control system are not alleviated immediately
3. When unauthorized personnel manipulate electrical elements
4. When the machine is set in use when it is not properly mounted
5. When long hair, scarves and loose clothing can be drawn into the
brushes

FR 1/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1. Noce de montage KRAZZMAXX III
ATTENTION: ne pas passer la main derrière les
tôles de protecon ! Risque d’écrasement !
Marche à suivre:
1. Déterminez la hauteur de montage de la brosse à vaches : voir chapitre
1.1, page 1.
2. La surface de xaon doit être plane. Le mur doit pouvoir supporter la
charge de la brosse à vaches (133 kg).
3. Soulevez la brosse à vaches avec une sangle en vous aidant d’un dispo-
sif de levage approprié (chargeur frontal ou similaire) : voir chapitre
1.2, page 2.
4. Fixaon de la brosse à vaches: voir chapitre 1.3, page 2.
5. Démontez la sécurité de transport : voir chapitre 1.5, page 2.
6. Installez le boîer de commande de sorte qu’il soit hors de portée
du bétail (pas de risque de vibraons ou de chocs). Le boîer de
commande ne doit en aucun cas être posionné sur la brosse à vaches
(les vibraons de celle-ci risqueraient d’endommager le disposif
électronique).
7. En cas de xaon sur maçonnerie légère, les xaons traversantes
doivent être combinées à de grosses rondelles; en cas de xaon sur
mur en béton, des chevilles pour ancrage lourd susent.
1.1 Déterminaon de la hauteur de montage
905 mm
Pos. 1
340 mm
Illustraon 1: gabarit de perçage pour le montage
Hauteur du premier trou de xaon (Pos. 1, voir illustraon 1) = hauteur
au garrot de l’animal + 25 cm. Sur l’illustraon, pour une hauteur au
garrot d’env. 140 cm (voir illustraon 2), le premier trou doit être percé à
environ 165 cm du sol.
Aenon: déterminer la hauteur moyenne des animaux, et en cas de
doute, xer le disposif 2 cm plus haut.
Illustraon 2: exemple pour la déterminaon de la hauteur de vissage
Table des maères
1. Noce de montage KRAZZMAXX III 1
1.1 Déterminaon de la hauteur de montage 1
1.2 Fixaon de la sangle de levage 2
1.3 Fixaon de la brosse à vaches 2
1.4 Contrôle du cheptel 2
1.5 Démontage de la sécurité de transport 2
2. Noce d’ulisaon KRAZZMAXX III 3
2.1 Alimentaon électrique 3
2.2 Marche/arrêt 3
2.3 Boîer de commande 3
2.3.1 Aperçu des LED 3
2.3.2 Remarque sur le sens de rotaon 3
2.3.3 Fusible 3
2.3.4 Protecon électrique 3
2.3.5 Descripon du boîer de commande 3
2.3.6 Modier manuellement la temporisaon
d’arrêt 3
2.4 Conguraon de la distance au capteur de
proximité 4
3. Remplacement des brosses 4
3.1 Changement de la brosse supérieure 4
3.2 Changement de la brosse inférieure 4
4. Entreen 4
5. Liste des pièces détachées 5
6. Numéro de série et plaque signaléque 6
7. Caractérisques techniques 6
8. Descripon des pannes et soluons 6
9. Consignes de sécurité générales 6
FRANÇAIS

FR 2/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1.2 Fixaon de la sangle de levage
Pour en eectuer le montage, lever la brosse à vaches à l’aide d’une
sangle de levage (voir illustraon 3). Tenez compte du poids de la brosse à
vaches qui avoisine 133 kilos.
Illustraon 3: xaon de la sangle de levage
1.3. Fixaon de la brosse à vaches
Fixez le bâ de la brosse à vaches à l’aide de quatre vis ancrage lourd M12
pour un mur en béton, ou quatre ges letées M12 sur un mur ou un
poteau capable de supporter la charge. Il convient d’eectuer le travail de
montage de sorte qu’il n’y ait aucun risque de dévissage inopiné. Uliser
des écrous de sécurité ou du frein-let (par ex. Locte).
En cas de montage en extérieur, la machine doit être protégée de la pluie
et de la neige. La pose des éléments sous tension doit les protéger contre
les morsures.
1.4. Contrôle du cheptel
Avant la mise en service, il convient de vérier que les poils des animaux
n’excèdent pas 5 cm, en parculier les crins de la queue (au besoin les
couper).
Aenon: risque de blessures!
1.5. Démontage de la sécurité de transport
ATTENTION: ne pas passer la main derrière les
tôles de protecon! Risque d’écrasement!
Une fois le montage de la brosse à vaches eectué, il convient de démon-
ter la sécurité des transports (voir illustraon 4). Ne pas passer la main
derrière la brosse. Aenon risque d’écrasement ! Pour ce faire, ulisez
un objet relavement long (par ex. un tournevis) pour enlever la sécurité
de transport de son guide.
Illustraon 4: posionnement de la sécurité de transport (vue d’en haut)
Sécurité de transport
FRANÇAIS

FR 3/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2. Noce d’ulisaon KRAZZMAXX III
2.1. Alimentaon électrique
Veuillez noter la version de la brosse à vaches:
• N° de commande 130.5002: pour 220/230 V, 50 Hz
Branchez la che dans une prise de courant adaptée.
2.2. Marche/arrêt
Aconner le commutateur sur le boîer de commande:
Posion du com-
mutateur
Foncon
IKRAZZMAXX III est en service
(le témoin lumineux vert est allumé)
0 KRAZZMAXX III est hors service
2.3. Boîer de commande
Pour toute ouverture du boîer de commande, il convient de faire appel
à un électricien qui s’assurera du bon déroulement des opéraons. Pour
toute modicaon du commutateur DIP (voir 2.3.6), il est impéraf de
débrancher la che de la prise de courant.
2.3.1 Aperçu des LED
LED 1 (rouge)
Indique un dépassement du paramètre de courant du moteur.
LED 2 (vert)
L’aimant opposé a été relevé. Valide le démarrage du moteur.
LED 3 (vert)
L’appareil a eectué plus de 20 cycles d’inversion. Un redémarrage du mo-
teur est impossible tant que le capteur de proximité n’est pas redescendu.
LED 4 (jaune)
Temporisaon d’arrêt acvée. La plaque de contact opposée a été
abaissée. La temporisaon d’arrêt séleconnée est eectuée.
2.3.2 Remarque sur le sens de rotaon
Le sens de rotaon des brosses à vaches n’est pas déni. De ce fait, les
brosses peuvent tourner dans les deux sens.
Le sens de rotaon est foncon du sens de rotaon antérieur des brosses
jusqu’à apparion d’un dérangement ayant engendré une surintensité de
courant.
2.3.3 Fusible
La protecon électrique est assurée par un fusible T 5,0 A convenonnel.
(Ø5mm , 20mm de long)
En cas de fusible grillé, le témoin vert du le boîer de commande est
éteint.
Changement du fusible:
1. Débrancher la brosse à vaches (rerer la che)
2. Enlever le couvercle de protecon du fusible en rerant les vis à baïon-
nee (1/4 de tour)
3. Changer le fusible. (voir 2.3.5 )
4. Remonter le couvercle et visser
ATTENTION: pour tout autre problème d’électronique, il est impéraf de
faire appel à un électricien qualié!
2.3.4 Protecon électrique
Tous les composants électroniques sont protégés contre les projecons
d’eau (IP 54). L’ulisaon d’un neoyeur haute pression sur le moteur et
la commande est proscrite.
2.3.5 Descripon du boîer de commande
Le potenomètre pour les surintensités a été conguré en usine. Veuillez
ne pas en modier la conguraon ! Tout reparamétrage augmente la
fréquence de commutaon, ce qui impacte la durée de vie du produit.
Illustraon 5: carte de commande
2.3.6 Modier manuellement la temporisaon d’arrêt
La temporisaon d’arrêt a été xée à 20 secondes et peut-être recongu-
rée manuellement via le commutateur DIP:
Pour ce faire, il est impéraf de débrancher la che électrique de la
machine!
Temporisaon d’arrêt: 0 seconde, „ARRÊT“
Temporisaon d’arrêt: 5 secondes
Temporisaon d’arrêt: 10 secondes
Temporisaon d’arrêt: 15 secondes
Temporisaon d’arrêt: 20 secondes (conguraon d’usine)
LED Commutateur DIP
Fusible
FRANÇAIS

FR 4/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
2.4 Conguraon de la distance au capteur de
proximité
La distance entre le capteur de proximité et l’aimant opposé doit être
approximavement de 20 mm.
Illustraon 6: capteur de proximité et aimant opposé
3. Remplacement des brosses
Remarque: le remplacement des brosses se fait à l’iniave de
l’ulisateur. Il est recommandé de procéder à leur remplacement lorsque
la longueur des poils est inférieure à 5 cm à l’endroit le plus court.
Illustraon 7: aperçu pour le remplacement des brosses
3.1 Changement de la brosse supérieure
Marche à suivre, (voir illustraon 8):
• Démonter la vis (Pos. 1).
• Enlever la rondelle (Pos. 2).
• Enlever la brosse de son axe carré (Pos. 3).
Illustraon 8: xaon de la brosse supérieure
3.2 Changement de la brosse inférieure
Marche à suivre, (voir illustraon 9):
• Démonter les vis (Pos. 1) à gauche et à droite..
• Desserrer les deux 2 ges letées au niveau du palier à brides.
• Pos. 2 peut-être désormais rerée avec le logement inférieur.
• Enlever la bague de sécurité (Pos. 3).
• Rerer la brosse de l’axe carré (Pos. 4).
Illustraon 9: xaon de la brosse inférieure
4. Entreen
• Contrôler mensuellement la solidité des xaons. Au besoin resserrer
les vis.
• Si besoin est, graisser les entraînements.
• Veuillez pour ce faire uliser les produits neoyant convenonnels.
• Pour procéder au neoyage, n’ulisez jamais de diluants, de produits
acides ou alcalins
• Huile de graissage : SAE 90 API GL5
Pos. 1
Pos. 2
Pos. 3
Pos. 4 Pos. 3 Pos. 2 Pos. 1
FRANÇAIS

FR 5/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
5. Liste des pièces détachées
Pos. Réf. Désignaon
1132.4100 Rondelle avec vis
2 132.4106 Brosse horizontale, L=550, jaune-rouge
3 132.4145 Arbre supérieur
4 132.4116 Élément de serrage d=40 complet
5 132.4142 Renvoi d’angle
6132.4119 Élément de serrage d=25 complet
7 132.4146 Arbre inférieur
8 132.4107 Brosse inférieure, L=650, jaune-rouge
9 132.4136 Palier inférieur complet
10 132.4103 Moteur électrique 230 V complet avec pignon
11 132.4123 Tôle de protecon complète
12 132.4143 Cadre complet
13 132.4125 Boulon de guidage complet
14 132.4147 Ressort de tracon complet
15 132.4140 Barre de guidage complète
16 132.4141 Protecon latérale en caoutchouc complète
17 132.4131 Commande complète
18 a 132.4160 Capteur de proximité
18 b 132.4161 Aimant opposé
19 132.4162 Support de capteur
20 132.4163 Support d’aimant opposé
21 132.4109 Carte de commande 230 V/50 Hz
22 132.4104 Butoir en caoutchouc 75 x 30 Type D
23 132.4148 Palier à bride complet
FRANÇAIS

FR 6/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
6. Numéro de série et plaque signalé-
que
Le numéro de série la machine est estampé sur la face avant du bras de
support. Il est également collé sur le cadre et sur les parois latérales du
boîer de commande (voir illustraon).
Illustraon 10: posion du numéro de série de la machine + plaque
signaléque
7. Caractérisques techniques
Référence 130.5002
Moteur électrique: 230V / 50Hz
Rotaon: 48 tr/min.
Protecon électrique: IP 54
Dimensions: H 1150 x L 400 x P 1085 mm
Poids: env. 133kg
8. Descripon des pannes et soluons
ATTENTION:
Pour toute opéraon d’entreen et de répara-
on, il est impéraf de débrancher la brosse à
vaches du réseau électrique.
Les travaux de raccordement et de réparaon
doivent impéravement et exclusivement être
eectués par un électricien qualié.
Toute intervenon ou modicaon de
l’appareil/de la commande rend toute réclama-
on caduque.
La machine ne s’allume pas
La machine n’a pas d’alimentaon électrique
• Veuillez vérier que la machine est bien raccordée au réseau
électrique. (La che a-t-elle correctement été branchée dans la
prise 220V / 230V ?)
• La machine est-elle allumée?
• Veuillez contrôler qu’il y a du courant électrique.
• Le fusible est-il en bon état (voir 2.3.5)?
La machine est installée trop haute pour votre bétail
• Ajuster la hauteur (voir 1.1)
La carte est défectueuse
• Changer la carte
Le moteur est défectueux
• Changer le moteur.
Le capteur de proximité n’est pas alimenté électriquement.
• Veuillez contrôler que le câble est correctement branché sur la carte.
La machine fonconne sans arrêt
Le capteur de proximité ne fonconne pas
• Veuillez contrôler que la distance entre le capteur de proximité et
l’aimant opposé est correctement réglée (env. 20 mm).
Des corps étrangers se trouvent dans le cadre de/dans les éléments de
guidage, de ce fait le chariot ne peut pas revenir dans sa posion iniale.
• Enlever les corps étrangers
Le capteur de proximité est défectueux
• Changer le capteur de proximité
La carte est défectueuse
• Changer la carte
9. Consignes de sécurité générales
IMPORTANT!
La brosse à vaches KRAZZMAXX III est exclusivement desnée au neoya-
ge à sec des bovins.
Toute autre ulisaon rend caduque la garane.
La société Suevia GmbH décline toute responsabilité ou garane pour les
dommages et pannes de fonconnement en raison du non-respect des
présentes instrucons ou de réparaons inadéquates eectuées par le
personnel de l’exploitant.
Pour les réparaons, ulisez exclusivement:
• des ouls en parfait état de marche
• des pièces de rechange d’origine
ATTENTION:
toutes les personnes impliquées dans les
opéraons de montage, de mise en service,
d’entreen et de maintenance doivent possé-
der les qualicaons nécessaires.
En cas de panne, assurez-vous que la machine
est hors de portée du bétail. Cela pourrait
entraîner des dommages secondaires sur la
machine.
DLorsque la brosse à vaches se relève, les
brosses commencent à tourner, ce qui peut
présenter un risque de happement.
Lors de l’ulisaon des brosses à vaches, veiller
à conserver une distance de sécurité susante
et ne pas porter de vêtements amples ou
lâches. Protégez également vos cheveux du
risque de happement par les brosses.
Aenon
Ce qui représente un risque pour le bétail:
1. Les animaux n’ont pas encore terminé leur croissance ou bien il s’agit
de races bovines de pete taille
2. Lorsque les pets animaux sont séparés des autres, l’appareil peut être
posionné en conséquence
3. Les animaux portent des colliers trop lâches ; les colliers doivent être ajustés
4. Les animaux ont des crins trop longs (recouper les poils de queue des
vaches, qui ne doivent pas excéder 5 cm)
Risques pour le personnel lors de l’ulisaon par du personnel:
Dans les condions ci-après, la sécurité n’est plus garane:
1. Lorsque les disposifs de sécurité sont enlevés
2. Lorsque les défauts du système de commande ne sont pas réparés
immédiatement
3. Lorsque du personnel non autorisé intervient sur des éléments électriques
4. Lorsqu’une machine est mise en service alors que celle-ci n’a pas été
xée dans les règles de l’art
5. Lorsque des cheveux longs, des foulards et des vêtements amples
risquent d’être happés par les brosses
FRANÇAIS

RU 1/6
SUEVIA HAIGES GmbH • Max-Eyth-Str. 1 • 74366 Kirchheim am Neckar • Deutschland • Tel. [phone] • Fax [phone]
www.suevia.com • inf[email protected] • Stand: 30.05.2015
1. Руководство по монтажу KRAZZ-
MAXX III
ВНИМАНИЕ: Не вставляйте руки за защитное
покрытие! Опасность защемления!
Порядок работы:
1. Определите монтажную высоту щетки-чесалки для коров: см.
раздел 1.1, стр..
2. Монтажная плоскость должна быть ровной. Стена должна
выдерживать нагрузку щетки-чесалки для коров (133 кг).
3. Подвесьте щетку-чесалку на приспособление для монтажных
работ (фронтальный погрузчик и т.п.) при помощи стропа: см.
раздел 1.2, стр. 2.
4. Крепление щетки-чесалки: см. раздел 1.3, стр. 2.
5. Удалите транспортировочное крепление: см. раздел 1.5, стр. 2.
6. Установите распределительный щит вне пределов досягаемости
животных (щит не должен подвергаться вибрации или ударам).
Распределительный щит не должен монтироваться на щетку-
чесалку (ее вибрации могут повредить электронику)
7. При наличии каменной кладки следует использовать сквозные
болты с большими шайбами, при монтаже на бетонную стену в
большинстве случаев достаточно анкерных болтов.
1.1 Определение монтажной высоты
905 мм
Поз. 1
340 мм
Рисунок 1: План расположения отверстий для монтажа
Высота первого отверстия (поз. 1, см. рисунок 1) = высота животного
в холке + 25 см. В примере при высоте в холке около 140 см (см.
рисунок 2) высота первого отверстия составляет около 165 см.
Внимание: определите среднее значение высоты животных в холке, в
случае сомнения монтируйте щетку-чесалку на 2 см выше.
Рисунок 2: Пример определения высоты прикручивания:
Содержание
1. Руководство по монтажу KRAZZMAXX III 1
1.1 Определение монтажной высоты 1
1.2 Крепление стропа 2
1.3 Крепление щетки-чесалки для коров 2
1.4 Проверка поголовья скота 2
1.5 Удаление транспортировочного крепления 2
2. Руководство по эксплуатации KRAZZMAXX III 3
2.1 Электроснабжение 3
2.2 Включение/выключение 3
2.3 Распределительный щит 3
2.3.1 Обзор светодиодов 3
2.3.2 Примечание к направлению вращения 3
2.3.3 Плавкий предохранитель 3
2.3.4 Класс электрозащиты 3
2.3.5 Изображение электрического щита 3
2.3.6 Изменение времени работы по инерции
вручную 3
2.4 Регулировка расстояния до выключателя
приближения 4
3. Замена щеток 4
3.1 Замена верхней щетки 4
3.2 Замена нижней щетки 4
4. Техническое обслуживание 4
5. Список запчастей 5
6. Номер машины и типовая табличка 6
7. Технические характеристики 6
8. Описание неисправностей и способов
устранения 6
9. Общие указания по технике безопасности 6
РУССКИЙ
