U-Line H-1335 User manual

PAGE 1 OF 9 0421 IH-1335
H-1335
KIHLBERG PNEUMATIC
ROLL FEED STAPLER
1-800-295-5510
uline.com
WARNING! Read all warnings and instructions to
prevent injuries to yourself and to others.
1. Wear eye protection when using tool. Always use
other personal protection equipment as required,
such as ear protection, hard hats, etc.
2. Never use oxygen, combustible gases, CO2, steam
or high pressure gas tanks as power sources for the
PN-version of this tool; the tool may explode and
cause serious injury. Use only dry, clean, pressure
regulated compressed air to drive the tool.
3. Always check tool before every use.
4. Always disconnect the tool from the air supply and
empty the magazine when taking a break or ending
work, when servicing the tool, troubleshooting or
repairing. Never leave a loaded tool unattended.
5. Always assume that the tool is loaded. Respect the
tool as potentially dangerous. Never point the tool at
yourself or anyone else, whether it contains staples
or not. Always remove finger from trigger when not
driving staples.
6. Never hold your hand or another part of your body
under the tool.
7. Position yourself in a firmly balanced position when
using or handling the tool.
8. Do not modify the tool or set it up in a jig without
manufacturer's approval.
9. Use stapler with cardboard ONLY. No other use is
permitted without the approval of the manufacturer.
SAFETY WARNINGS
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

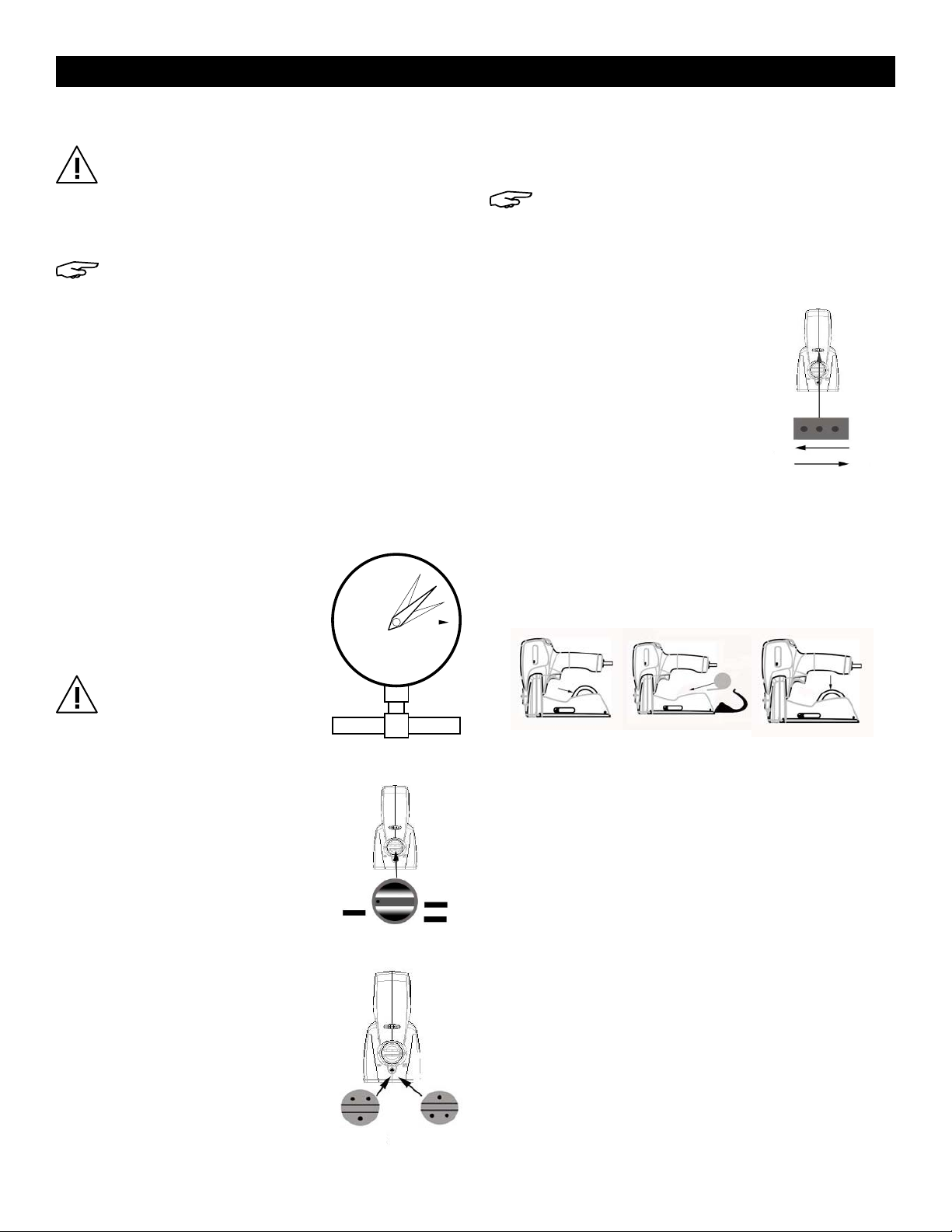

PAGE 2 OF 9 0421 IH-1335
ATTACH COMPRESSED AIR
CAUTION! Make sure the tool is not pointed at
you or anyone else when connecting it to the
compressed air line.
Connect the tool to the compressed air system before
the fastener unit is loaded.
NOTE: The maximum permitted air pressure for
the tool is 8 bar (116 psi). The maximum supply
pressure is 8.78 bar (127 psi).
The tool and its hose can be equipped with a
connection nipple (not included) that automatically
exhausts air from the tool after it has been
disconnected.
Ensure that the minimum internal diameter of the air
hose is 10 mm (3/8") and that of the nipple is a minimum
of 5 mm (6/32"). This prevents incorrect operation due to
excessive pressure drop.
SET THE AIR PRESSURE
Adjust the air pressure to the lowest setting that will bend
the staples correctly.
1. Start at 5.0 bar.
2. Raise this by 0.5 bar increments
until you find the correct
pressure for the job.
CAUTION! Never exceed 8
bar (116 psi).
CHANGE THE STAPLE LEG LENGTH SETTING
Use the setting knob to adjust depth
of stapling claws.
Press the knob in and then turn it to
the required position.
'–' denotes shallow stapling,
'=' denotes deep stapling.
ADJUST THE LEG LENGTH
1. The tool adjusts for 15 or 18 mm
staples.
2. Loosen the locking screw
underneath with a 2.5 mm Allen
key.
3. Set the required staple leg
length.
The side guides in the magazine are adjustable. 'Outer'
position denotes 18 mm, 'Internal' denotes 15 mm.
4. Tighten the locking screw.
NOTE: Use only original roll staples of type R555,
R556 or R557 with 15 or 18 mm leg length.
(See information on the magazine.)
TO ADJUST THE AMOUNT THE STAPLE CLOSES
For a tighter staple closure: Turn the
adjusting nut clockwise (A).
For a looser staple closure: Turn the
adjusting nut counterclockwise (B).
LOAD THE MAGAZINE
1. Press the magazine lid backwards
and release the latch. Lift the lid up and then back
at the same time.
2. Feed the staple strip right up to the side guides.
3. Close the lid with a slight push and press it down until
the lid locks.
TO OPERATE THE STAPLER
1. Place the tip of the tool against the box and press
until the board is compressed.
2. Pull the trigger.
OPERATION
7
4
1
2
35
6
8
0
BAR
MAX
AB
18 mm 15 mm

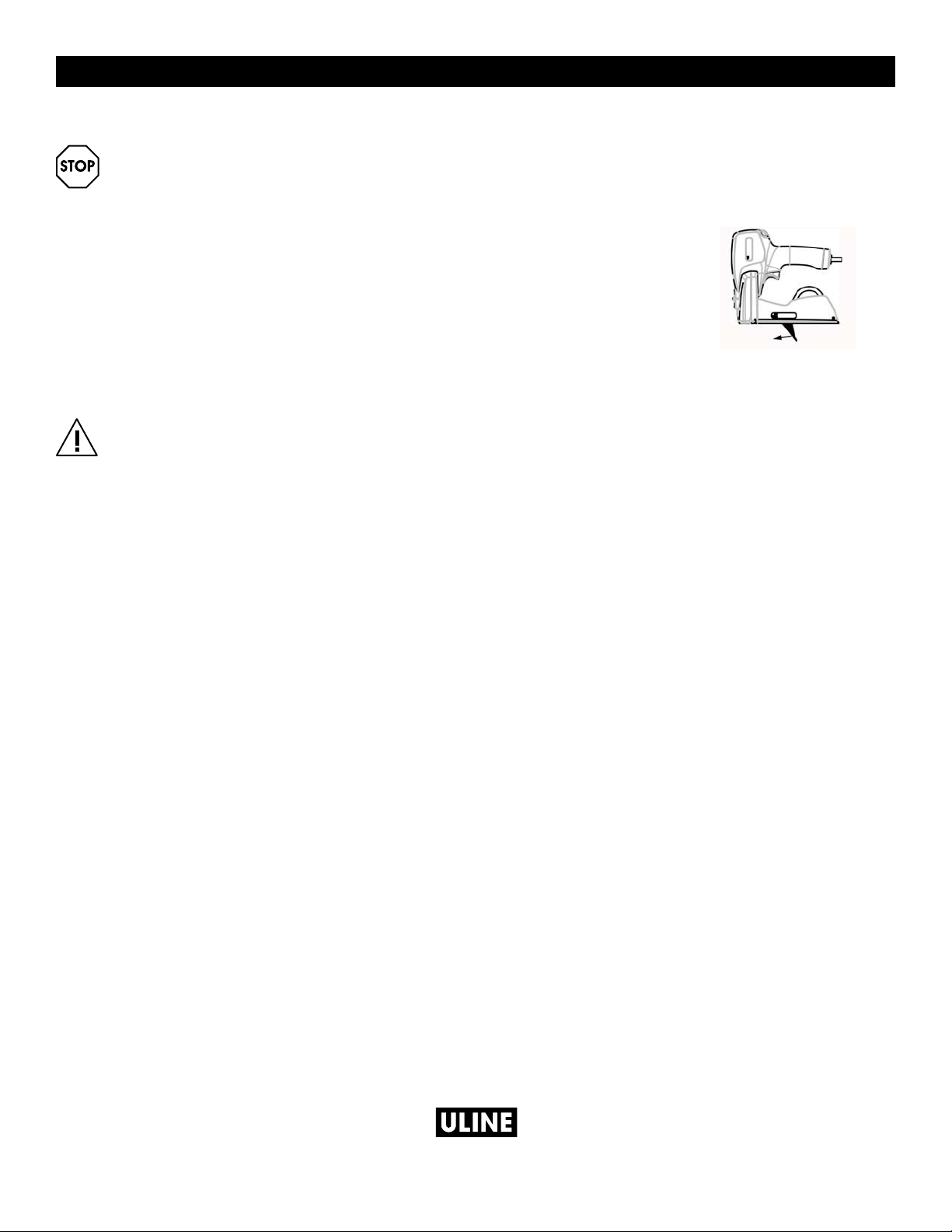

PAGE 3 OF 9 0421 IH-1335
MAINTENANCE
WARNING! Before servicing, always disconnect
the tool from the air supply, empty the
magazine and read the section Safety warnings
before starting maintenance.
Check the proper functioning of all safety devices daily.
Carefully inspect:
• The trigger and safety yoke move freely without
binding or sticking.
• All screws and nuts are securely tightened.
This tool does not require special servicing. It only needs
regular cleaning with a non-aggressive (noncorrosive)
cleaning agent.
CAUTION! Do not remove any parts for cleaning
purposes.
LUBRICATION
The tool needs a small amount of lubricating oil in the
nipple each day or approximately 10 drops once a
week to ensure a safe function and endurance. For high
frequency stapling we recommend lubricating oil.
Grease sliding or moving parts with multipurpose grease
if they have been cleaned or replaced.
CLEARING JAMS
Generally you will not need to disassemble any parts to
clear jamming in the nozzle plate.
1. Pull the locking device forwards until the nozzle
plate opens.
2. Carefully remove the
staple with a flat pliers.
3. Reset the latch.
SERVICING THE STAPLER
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0421 IH-1335
H-1335
KIHLBERG
ENGRAPADORA
NEUMÁTICA DE ROLLO
800-295-5510
uline.mx
¡ADVERTENCIA! Lea todas las advertencias e
instrucciones para prevenir que se lesione o
lesione a otros..
1. Use protección para los ojos al usar esta
herramienta. Utilice siempre otro equipo de
protección personal según sea necesario, tales
como protección para los oídos, cascos, etc.
2. Nunca use oxígeno, gases combustibles, CO2,
vapor o tanques de gas de alta presión como
fuentes de energía para la versión PN de esta
herramienta; la herramienta podría explotar y
causar lesiones graves. Utilice solamente aire
comprimido seco, limpio y con presión regulada
para accionar la herramienta.
3. Inspeccione siempre la herramienta antes de cada
uso.
4. Desconecte siempre la herramienta del suministro
de aire y vacíe el cargador cuando la herramienta
no esté en uso o al finalizar un trabajo, al corregir un
problema o reparar. Nunca deje desatendida una
herramienta cargada.
5. Siempre piense que la herramienta está cargada.
Respete la herramienta como potencialmente
peligrosa. Nunca apunte la herramienta hacia usted
o hacia otra persona, sin importar si tiene grapas
o no. Quite el dedo del gatillo siempre que no esté
engrapando.
6. Nunca coloque la mano ni ninguna otra parte del
cuerpo bajo la herramienta.
7. Al usar la herramienta debe tener una posición
corporal bien equilibrada y estable.
8. No modifique la herramienta ni la ponga en una
abrazadera sin la aprobación del fabricante.
9. Utilice la engrapadora con cartón SOLAMENTE.
Ningún otro uso está permitido sin la autorización
del fabricante.
ADVERTENCIAS DE SEGURIDAD

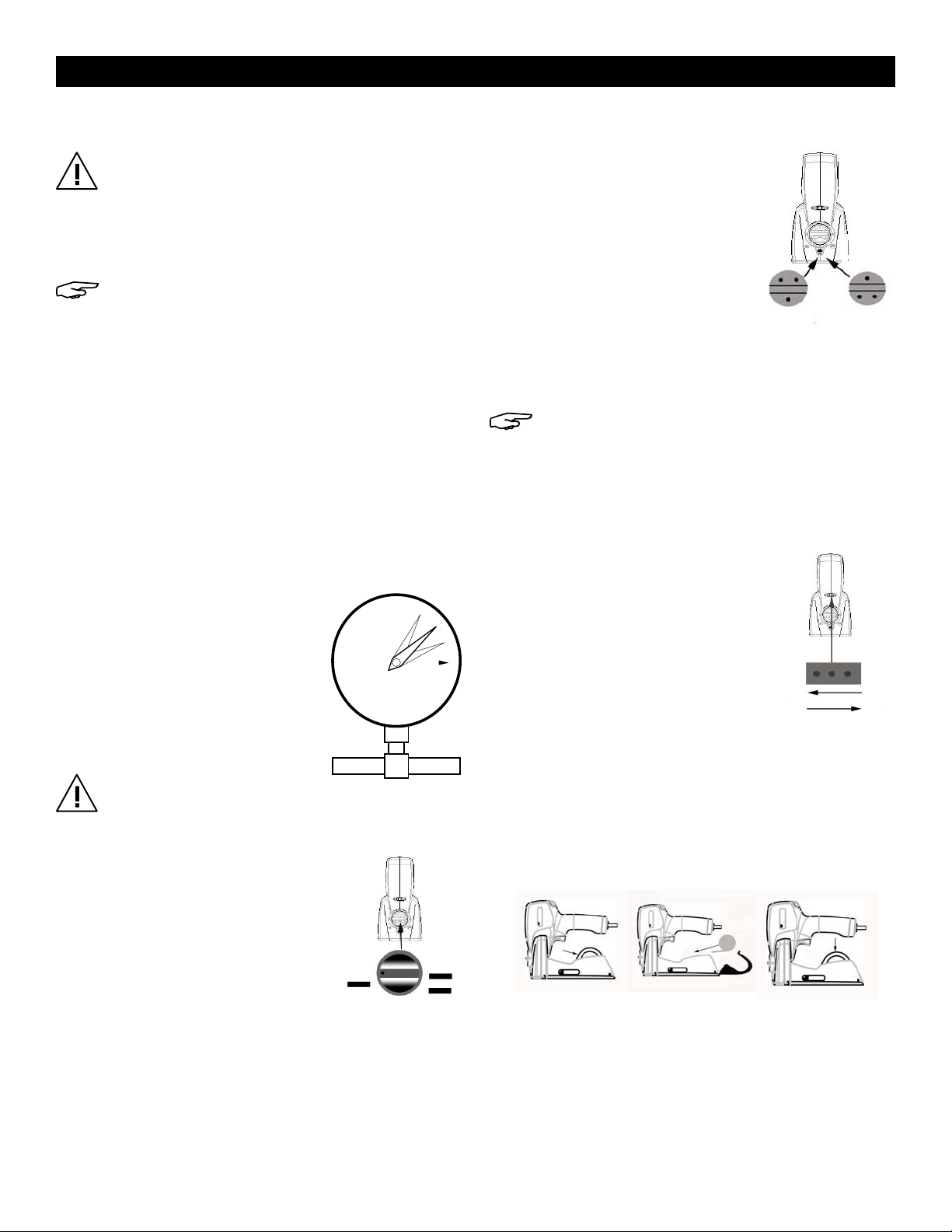

PAGE 5 OF 9 0421 IH-1335
FIJE EL AIRE COMPRIMIDO
¡PRECAUCIÓN! Asegúrese de no apuntar la
herramienta hacia usted o hacia otra persona
cuando esté conectada a la línea de aire
comprimido.
Conecte la herramienta al sistema de aire comprimido
antes de cargar la unidad de cinchos.
NOTA: La presión de aire máxima permitida
para la herramienta es de 8 bar (116 psi). La
presión máxima de suministro es de 8.78 bar
(127 psi).
La herramienta y su manguera se pueden equipar con
una boquilla de conexión (no incluida) que saca el aire
automáticamente de la herramienta después de que
ha sido desconectada.
Asegúrese de que el diámetro interior mínimo de
la manguera de aire sea de 10 mm (3.8") y la de la
boquilla sea de un mínimo de 5 mm (6/32"). Esto evita
el funcionamiento incorrecto debido a una caída de
presión excesiva.
CONFIGURE LA PRESIÓN DE AIRE
Ajuste la presión de aire a la
posición más baja que doblará las
grapas de manera correcta.
1. Comience en 5.0 bar.
2. Aumente en incrementos de
0.5 bar hasta que encuentre
la presión de funcionamiento
correcta.
¡PRECAUCIÓN! Nunca
exceda los 8 bar (116 psi).
CAMBIAR EL AJUSTE DEL LARGO
DE PATA DE LA GRAPA
Utilice la perilla de ajuste para ajustar
la profundidad de las patas de las
grapas.
Presione la perilla y luego gírela a la
posición requerida.
'-' denota grapado superficial,
'=' denota grapado profundo.
AJUSTAR EL LARGO DE PATA
1. La herramienta se ajusta a
grapas de 15 ó 18 mm.
2. Afloje el tornillo de fijación por
debajo con una llave Allen de
2.5 mm.
3. Ajuste el largo de pata de la
grapa necesario.
Las guías laterales del cargador
son ajustables. La posición 'Exterior'
denota 18 mm, 'Interior' denota 15 mm.
4. Apriete el tornillo de fijación.
NOTA: Use solamente grapas en rollo
originales tipo R555, R556 ó R557 con 15 ó 18
mm de longitud de patas.
(Ver información sobre el cargador).
PARA AJUSTAR LA CANTIDAD DE CIERRES
DE GRAPA
Para un cierre de grapas más ajustado:
Gire la tuerca de ajuste en el sentido
de las manecillas del reloj (A).
Para un cierre de grapas más flojo:
Gire la tuerca de ajuste en el sentido
contrario de las manecillas del reloj (B).
LLENANDO EL CARGADOR
1. Presione hacia atrás la tapa del cargador y libere el
pestillo. Levante la tapa y tire hacia atrás al mismo
tiempo.
2. Pase el extremo delantero de la tira de grapas en
las guías laterales.
3. Cierre la tapa con un ligero empujón y presione
hacia abajo hasta que la tapa cierre.
PARA OPERAR LA ENGRAPADORA
1. Coloque la punta de la herramienta contra la caja y
presione hasta que el cartón se comprima.
2. Accione el gatillo.
7
4
1
2
35
6
8
0
BAR
MAX
AB
18 mm 15 mm
FUNCIONAMIENTO

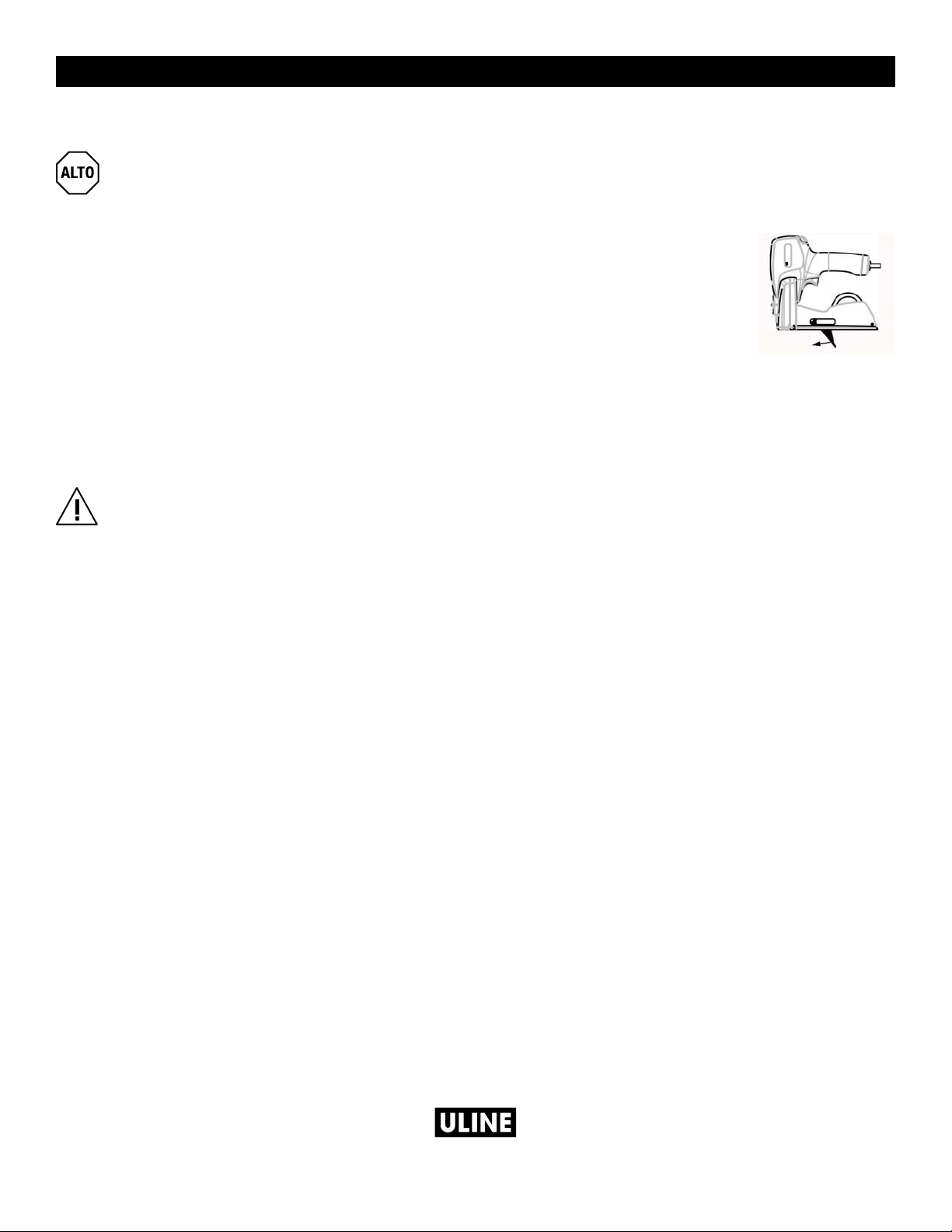

PAGE 6 OF 9 0421 IH-1335
MANTENIMIENTO
¡ADVERTENCIA! Antes de comenzar a darle
mantenimiento, desconecte siempre la
herramienta del suministro de aire, vacíe el
cargador y lea la sección Advertencias de
seguridad.
Verifique el funcionamiento correcto de todos los
dispositivos de seguridad todos los días. Inspeccione
cuidadosamente:
• Que el gatillo y el seguro se muevan libremente sin
trabarse o pegarse.
• Que todos los tornillos y tuercas estén bien
apretados.
Esta herramienta no requiere mantenimiento especial.
Sólo necesita limpieza regular con un producto de
limpieza no agresivo (no corrosivo).
¡PRECAUCIÓN! No desarme la engrapadora
para su limpieza.
LUBRICACIÓN
La herramienta necesita una pequeña cantidad de
aceite lubricante en la boquilla diariamente ó 10
gotas aproximadamente una vez por semana para
garantizar un funcionamiento seguro y duración. Para
un engrapado de alta frecuencia, recomendamos usar
aceite lubricante.
Engrase las piezas deslizantes o móviles con grasa
multiusos si han sido limpiadas o reemplazadas.
QUITANDO OBSTRUCCIONES
Normalmente no será necesario desmontar las piezas
para quitar obstrucciones en la placa de boquillas.
1. Jale el dispositivo de fijación hasta que la placa de
boquillas se abra.
2. Cuidadosamente retire
la grapa con unas pinzas
planas.
3. Vuelva a colocar el pestillo.
DÁNDOLE MANTENIMIENTO A LA ENGRAPADORA
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0421 IH-1335
H-1335
AGRAFEUSE
PNEUMATIQUE AVEC
ROULEAU D'ALIMENTATION
1-800-295-5510
uline.ca
AVERTISSEMENT! Lisez tous les avertissements
et instructions afin d'éviter des blessures
personnelles à vous-même et à d'autres.
1. Portez des lunettes de sécurité lorsque vous utilisez
l'outil. Utilisez toujours de l'équipement de protection
individuelle au besoin, tel que protection des
oreilles, casque de sécurité,etc.
2. N'utilisez jamais d'oxygène, de gaz combustibles,
de CO2, de vapeur ou de réservoirs de gaz à haute
pression comme source d'énergie pour cet outil;
l'outil pourrait exploser et causer des blessures
graves. Utilisez uniquement de l'air comprimé
sec, propre et à pression régulée pour actionner
l'agrafeuse.
3. Vérifiez toujours l'outil avant de l'utiliser.
4. Déconnectez toujours l'outil de l'alimentation d'air
et videz toujours le magasin lors des pauses ou à la
fin du travail, lors de l'entretien, du dépannage ou
de la réparation de l'outil. Ne laissez jamais un outil
chargé sans surveillance.
5. Supposez toujours que l'outil est chargé. Respectez
l'outil en tant qu'article potentiellement dangereux.
Ne pointez jamais l'outil sur vous-même ou sur une
autre personne, qu'il contienne des agrafes ou non.
Retirez toujours votre doigt de la détente lorsque
vous ne posez pas d'agrafes.
6. Ne placez jamais votre main ou l'un de vos membres
sous l'outil.
7. Adoptez toujours une posture bien équilibrée lorsque
vous utilisez ou manipulez l'outil.
8. Ne modifiez pas l'outil et ne l'installez pas dans un
gabarit sans l'approbation du fabricant.
9. Employez l'agrafeuse UNIQUEMENT avec du
carton. Aucune autre utilisation n'est autorisée sans
l'approbation du fabricant.
ARRÊT
AVERTISSEMENTS DE SÉCURITÉ

PAGE 8 OF 9 0421 IH-1335
CONNECTEZ L'AIR COMPRIMÉ
MISE EN GARDE! Assurez-vous que l'outil
n'est pas pointé vers vous ou vers une autre
personne lors de sa connexion à la conduite
d'air comprimé.
Raccordez l'outil au circuit d'air comprimé avant de
charger l'unité de fixation.
REMARQUE: La pression d'air maximale
autorisée pour l'outil est de 8bars (116lb/po²).
La pression d'alimentation maximale est de
8,78bars (127lb/po²).
L'outil et sa conduite d'air peuvent être équipés
d'un mamelon de raccord (non inclus) qui évacue
automatiquement l'air de l'outil suivant sa déconnexion.
A ssurez-vous que le diamètre interne minimal de la conduite
d'air est de 10mm (3/8po) et que celui du mamelon est de
5mm (6/32po). Cette mesure empêchera le fonctionnement
inapproprié dû à une chute excessive de pression.
RÉGLER LA PRESSION D'AIR
Réglez la pression d'air au niveau minimal permettant
de plier correctement les agrafes.
1. Commencez à 5,0bars.
2. Augmentez la pression par paliers
0,5bar jusqu'à l'obtention de la
pression correcte pour la tâche.
MISE EN GARDE! Ne dépassez
jamais 8bars (116lb/po²).
MODIFIER LE RÉGLAGE DE
LONGUEUR DES PATTES D'AGRAFE
Utilisez le bouton de réglage pour
modifier la profondeur des pinces
d'agrafage.
Enfoncez le bouton et tournez-le à la
position voulue. Le symbole "–" signifie
un agrafage peu profond, et le symbole
"=" signifie un agrafage profond.
RÉGLEZ SELON LA
LONGUEUR DES PATTES
1. L'outil peut être réglé pour des
agrafes de 15 ou 18mm.
2. Desserrez la vis de verrouillage
située dessous à l'aide d'une clé
Allen 2,5mm.
3. Réglez à la longueur de patte
d'agrafe voulue.
Les guides latéraux du magasin sont réglables. La
position « Outer » (externe) correspond aux agrafes
de 18mm, tandis que la position « Internal » (interne)
correspond aux agrafes de 15mm.
4. Resserrez la vis de verrouillage.
REMARQUE: Employez uniquement des agrafes
en rouleau d'origine de type R555, R556 ou
R557, à longueur de pattes de 15 ou 18mm.
(Reportez-vous à l'information affichée sur le
magasin.) Pour régler le degré de fermeture de
l'agrafe
POUR RÉGLER LE DEGRÉ DE FERMETURE
DE L'AGRAFE
Pour une fermeture d'agrafe plus
serrée: Tournez l'écrou de réglage dans
le sens horaire (A).
Pour une fermeture d'agrafe plus lâche:
Tournez l'écrou de réglage dans le sens
antihoraire (B).
CHARGER LE MAGASIN
1. Poussez le couvercle du magasin vers l'arrière
et déverrouillez le loquet. Soulevez et reculez le
couvercle simultanément.
2. Insérez la provision d'agrafes jusqu'aux guides
latéraux.
3. Fermez le couvercle en le poussant légèrement et
appuyez dessus jusqu'à ce qu'il se verrouille.
MODE D'EMPLOI DE L'AGRAFEUSE
1. Positionnez la pointe de l'outil contre la boîte et
appuyez jusqu'à ce que le carton se comprime.
2. Appuyez sur la détente.
MODE D'UTILISATION
7
4
1
2
35
6
8
0
BAR
MAX
AB
18 mm 15 mm

PAGE 9 OF 9 0421 IH-1335
ENTRETIEN GÉNÉRAL
AVERTISSEMENT! Déconnectez l'outil de
l'approvisionnement en air comprimé, videz le
magasin et lisez la section Avertissements de
sécurité avant chaque intervention d'entretien.
Vérifiez quotidiennement le fonctionnement de tous les
dispositifs de sécurité. Vérifiez soigneusement si:
• La détente et l'étrier de sécurité se déplacent
librement sans coller ou se tordre.
• Toutes les vis et tous les écrous sont solidement
serrés.
Cet outil ne requiert aucun entretien spécifique. Il
n'a besoin que d'un nettoyage régulier à l'aide d'un
détergent non corrosif.
MISE EN GARDE! Ne retirez aucune pièce pour
le nettoyage.
LUBRIFICATION
Le fonctionnement sécuritaire et l'endurance de l'outil
exigent l'application quotidienne d'un peu d'huile de
graissage dans le mamelon, ou environ 10 gouttes par
semaine. Nous recommandons de l'huile de graissage
pour l'agrafage à fréquence élevée.
Si elles ont été nettoyées ou remplacées, graissez les
pièces coulissantes ou mobiles avec une graisse à
usages multiples.

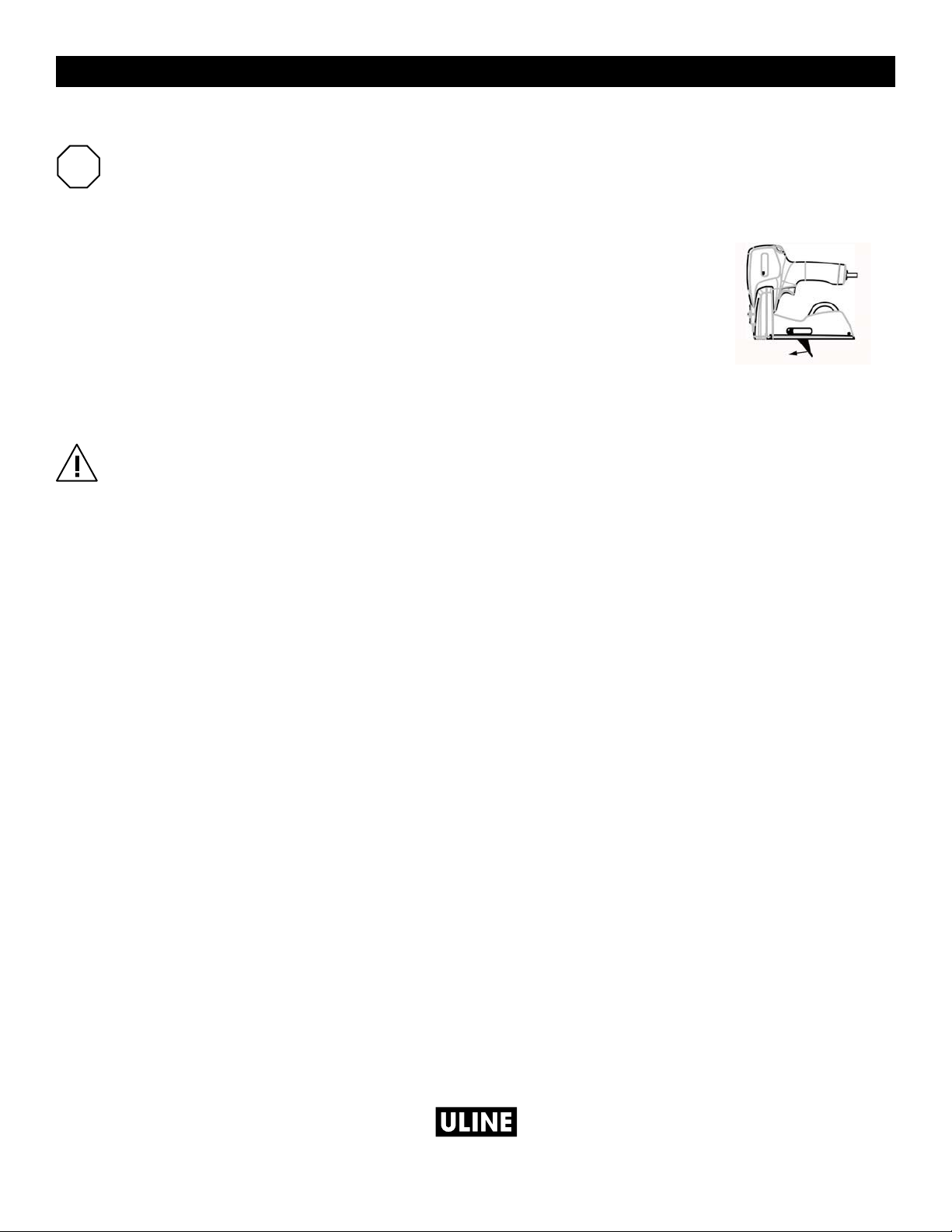

DÉGAGEMENT DES OBSTRUCTIONS
Vous n'aurez généralement pas à démonter des pièces
pour dégager des obstructions dans la plaque à buse.
1. Tirez le dispositif de verrouillage vers l'avant jusqu'à
ce que la plaque à buse s'ouvre.
2. Retirez soigneusement
l'agrafe à l'aide d'une
pince plate.
3. Réenclenchez le loquet.
ARRÊT
ENTRETIEN DE L'AGRAFEUSE
1
-800-295-551
0
uline.ca
