Würth 1952 003 370 User manual

Art. 1952 003 370
Originalbetriebsanleitung
Traduction des instructions de service d’origine
Traducción del manual de instrucciones de servicio
original
Translation of the original operating instructions
Traduzione delle istruzioni di funzionamento originali
Tradução das instruções de funcionamento originais
PT

2
Ref.
1952 003 388
1952 003 387
M20x1.5
1952 003 389
1952 003 394
1952 003 376
Ø62
Ref.
1952 003 377
Ø66
1952 003 378
Ø68
1952 003 379
Ø72
1952 003 375
Ø62
1952 003 374
Ø66-68
1952 003 376
1952 003 377
1952 003 381
1952 003 382
1952 003 378
1952 003 379
Ref.
1952 003 373
Ø72-75-78
1952 003 386
Ø72-75-78-82-85
1952 003 385
Ø62-66-68
1952 003 381
Ø75
1952 003 382
Ø78
1952 003 384
1952 003 383
1952 003 385
1952 003 386
1952 003 387
1952 003 389 0893 104 1
1952 003 389
1952 003 394
1952 003 371
1952 003 372
1952 003 372
1952 003 388
1952 003 371
1952 003 373
1952 003 373
1952 003 374
1952 003 374
1952 003 375
1952 003 375

3
Ref.
1952 003 383
Ø82
1952 003 384
Ø85
1952 003 372
Ø82-85
Ref.
1952 003 371
Ø62-66-68-72-
75-78-82-85
1952 003 391
1952 003 392
Ref.
1952 003 393
0893 104 1
ON REQUEST
1952 003 840 Complete bearing front axle unit set Ø 75 - suitable for Mitsubishi COLT, Smart FORFOUR
1952 004 001 Hydraulic hand pump - 700 Bar aluminium body
APPLICATION
Bearings removal Bearings installation
Ø 62 Audi, VW Ø 62 Audi, VW
Ø 66 Skoda Ø 66 Skoda
Ø 68 Citroën, Renault Ø 68 Citroën, Renault
Ø 72 Audi, Seat Ø 72 Audi, Seat
Ø 75 Mitsubishi, Smart Ø 75 Mitsubishi, Smart
Ø 78 Ford, Volvo Ø 78 Ford, Volvo
Ø 82 Ford, Volvo Ø 82 Ford, Volvo
Ø 85 4x4, SUV Ø 85 4x4, SUV

4
VORBEMERKUNG
Vor dem Beginn mit jeglicher operativen Handlung ist das Lesen
dieser Bedienungsanleitung obligatorisch.
Die Gewährleistung des einwandfreien Betriebs und die volle
Erfüllung der Leistungsanforderung des Produkts hängt strikt von der
Umsetzung aller in diesem Handbuch enthaltenen Anweisungen ab.
Die Konformität des Produkts mit den in diesem Handbuch
enthaltenen technischen Spezikationen wird gewährleistet.
Der Hersteller übernimmt keine Haftung für andere als
die beschriebenen Verwendungen. Verwenden Sie
Unfallschutzhandschuhe, Sicherheitsschuhe, Helm und Schutzbrille.
Unsachgemäße Verwendung:
- Das Produkt darf nur und ausschließlich für den in dieser
Dokumentation beschriebenen Zweck verwendet werden.
Jede anderweitige Verwendung ist als unsachgemäß zu
betrachten.
- Der Hersteller übernimmt keinerlei Haftung für jegliche
Schäden aufgrund des fehlerhaften oder unsachgemäßen
Einsatzes des Werkzeugs.
- Die unsachgemäße Verwendung führt darüber hinaus
zum Verfall der Garantie.
Behandeln Sie die Werkzeuge sorgfältig:
- Halten Sie die Werkzeuge stets sauber.
- Legen Sie die Werkzeuge wieder ins Innere der
Originalpackung.
HINWEISE
Der Betrieb des Kits ist Fachpersonal vorbehalten
Nicht mit dem Automatikschrauber verwenden
Während der Verwendung des Kits zu
verwendende Mindest-PSA
BESCHREIBUNG
Dieses Kit ist eine PATENTIERTE und UNIVERSELLE Lösung für das
Abziehen und Wiedereinbauen moderner Naben mit integrierter
Lagerbuchse vom Typ HBU2 (vormontierte Einheit, die Lagerbuchse
und Nabe kombiniert - Hub Bearing Unit).
VORBEREITUNG
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL

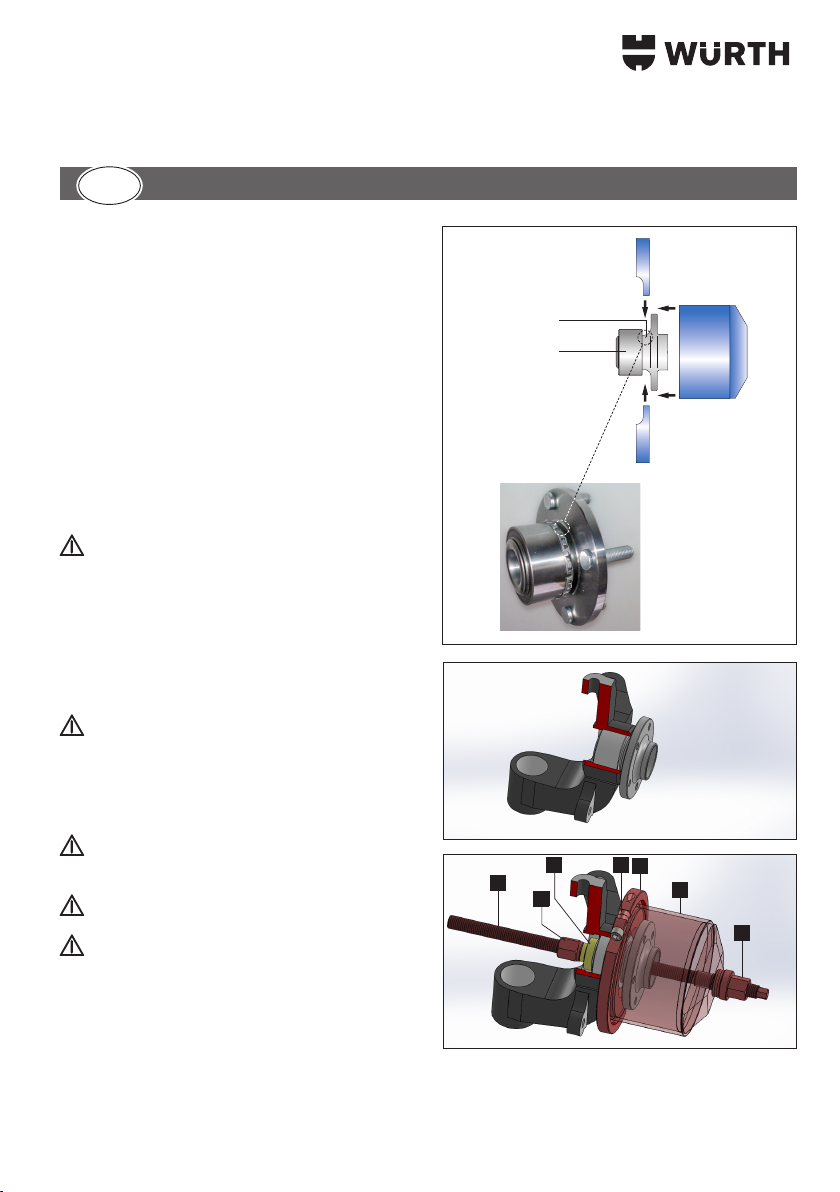

Nabe-Lagerbuchse Typ HBU
Zur Auswechselung, Bereits So
Vormontiert.
Der Einführungsschubmuss
in der Aussenkehle der
Lagerbuchse Erfolgen,
um den Betrieb Nicht zu
Beeinträchtigen oder gar
Einen Bruch Herbeizuführen.
Auslasskehle
Lagerbuchse/Nabe
2
3A
D
B
G
C
E
F
1

5
Dank der weit angelegten Modularität ist es möglich, Lagerbuchsen
mit einem Mindestdurchmesser von Ø62 mm bis zu einem
maximalen Durchmesser von Ø85mm abzuziehen und einzuführen.
Das Kit kann direkt am Fahrzeug eingesetzt werden, ohne die
Gruppe Achselschenkelbolzen-Nabe/Lagerbuchse vom Automobil
abmontieren und auf einer Presse montieren zu müssen.
BETRIEB
Sowohl die Abzieh- als auch die Einführungsphase
können an Bord der Maschine ausgeführt werden.
ABZIEHEN
In der Abziehphase ist die starke Modularität des Kits möglich dank
innovativer Abzieh-Halbringe (A), die ihren Durchmesser dank der
Zwischen-Distanzierelemente (B) (siehe Abb.3) ändern können, die
es möglich machen, sich an den Durchmesser der abzuziehenden
Lagerbuchse anzupassen.
Nach der Freilegung des Lagers von: Rad, Bremszange,
Bremsscheibe, Getriebewelle usw. (siehe Abb. 2) erfolgt das
Abziehen. Dazu sind folgende Komponenten des Kits wie in Abb. 3
zu montieren:
•2 Abzieh-Halbringe (A) wie in der Abb., mit eventuellen
Distanzierelementen (B);
•Abziehring mit passender Abmessung für den Durchmesser der
Lagerbuchse (C);
•Druckglocke (D);
•Schraube M20x1.5(E);
•Mutter + Lagerbuchse (F);
•Gegendruckmutter (G).
Manueller Eingri
- Der manuelle Eingri erfolgt einzig an Mutter + Lagerbuchse (F)
mit Festschrauben auf der Schraube M20x1.5 (E). Bei diesem
Eingri wird die Gegendruckmutter (G) fest verbunden mit
dem Abziehring (C) und der integrierten HBU- Lagerbuchse in
Richtung der Glocke verschoben bis zum vollständigen Austreten
aus dem Sitz (Abb.4).

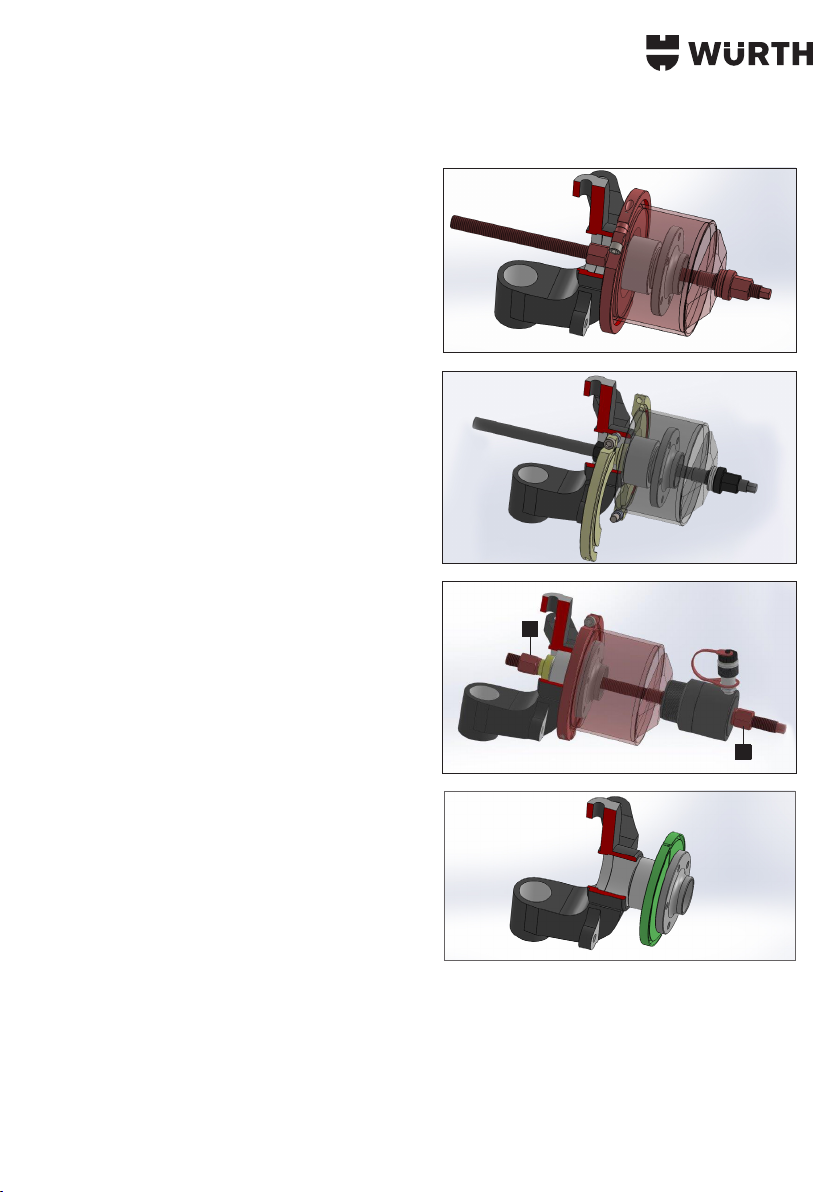

Die Glocke ist so bemessen, dass sie die Nabe während der
Abziehphase (Abb.5) vollständig aufnimmt.
Eingri mit 17-T-Hydraulikzylinder (ERWEITERUNGS -
OPTIONEN - 1952 004 090)
- Der Eingri mit dem 17-t-Hydraulikzylinder erfolgt durch
Einführung des Zylinders zwischen die Glocke und eine zweite
Gegendruckmutter (G) (Abb. 6).
4
5
6
G
G
7

6
Der Zylinder wird nun aktiviert und sorgt für eine axiale
Verschiebung der Schraube, sodass das Abziehen der
integrierten Nabe aus ihrem Sitz möglich wird.
- Der Zylinder hat einen maximalen Hub von 43 mm. Wenn
das vollständige Abziehen nicht erreicht wurde, kann
der Eingri daher mehrmals wiederholt werden, indem
der Hydraulikzylinder (Einfachwirkender Zylinder mit
Federrückstellung) entladen und die Gegendruckmutter (G)
wieder gegen den Zylinder festgeschraubt wird.
Es empehlt sich die Verwendung des mit der Hand-Hydraulikpumpe
700bar, 1952 004 001 aus unserem WÜRTH-Katalog in
Kombination mit dem Zylinder.
EINFÜHRUNG
Bei der Einführung wird die Schubkraft in der Kehle am Sockel des
Außenkägs der Lagerbuchse (siehe Abb. 1) durch die Einführungs-
Halbringe (H) ausgeübt. Letztere werden durch die Glocke (D)
zusammengehalten.
In der Einführungsphase werden folgende Komponenten des Kits
wie in Abb.9 zusammengesetzt:
•2 Einführungs-Halbringe (H) mit passendem Durchmesser (siehe
Abb.1 und 8, für die korrekte Positionierung);
•Einführungsring (I) mit zum Durchmesser des Lagerbuchsensitzes
passendem Durchmesser.
•Druckglocke (D);
•Schraube M20x1.5 (E);
•Mutter + Lagerbuchse (F);
•Gegendruckmutter (G).
Manueller Eingri
- Der manuelle Eingri erfolgt einzig an Mutter + Lagerbuchse
(F) mit Festschrauben auf der Schraube M20x1.5 (E). Bei
diesem Eingri wird die Glocke (D) fest verbunden mit den
2 Einführungs-Halbringen (H) und der integrierten HBU-
Lagerbuchse gegen den Einführungsring (I) geschoben, bis die
integrierte HBU-Lagerbuchse vollständig in ihren Sitz geschoben
wurde (Abb.9).
Eingri mit 17-T-Hydraulikzylinder (ERWEITERUNGS -
OPTIONEN - 1952 004 090)
- Der Hydraulikzylinder wird zwischen die Glocke (D) und eine
zweite Gegendruckmutter (G) (Abb.11) gesetzt. Der Zylinder
wird nun aktiviert und sorgt für eine axiale Verschiebung
der Schraube, sodass die Einführung der integrierten HBU-
9
10
11
GI
H
E D
F
G
G
8

7
Lagerbuchse in ihren Sitz möglich wird. Wie beim Abziehen
wird der Eingri entsprechend bis zur vollständigen Einführung
wiederholt.
Es empehlt sich die Verwendung des mit der Hand-Hydraulikpumpe
700bar, 1952 004 001 aus unserem WÜRTH-Katalog in
Kombination mit dem Zylinder.

8
INTRODUCTION
Avant de commencer toute action, il est impératif de lire le présent
manuel d’utilisation.
La garantie du bon fonctionnement et la conformité des
performances du produit relèvent directement du respect de toutes
les instructions fournies dans le présent manuel.
La société garantit la conformité du produit aux spécications
techniques décrites dans le présent manuel.
Le producteur décline toute responsabilité pour tout usage impropre,
autre que les usages décrits.
Utiliser des gants anti-accident, des chaussures anti-accident, un
casque de protection et des lunettes de protection.
Usage impropre:
- Le produit ne doit être utilisé que pour l’usage prévu dans
la présente documentation. Tout autre usage doit être
considéré comme impropre.
- Le producteur décline toute responsabilité pour tout
dommage découlant d’usages erronés ou irraisonnables
de l’équipement.
- L’usage impropre annule la garantie.
Prendre bien soin des outils:
- Toujours garder les outils bien propres.
- Ranger les outils dans leur emballage d’origine.
AVERTISSEMENTS
Le fonctionnement du kit est réservé à du
personnel expert
Ne pas utiliser avec une visseuse automatique.
EPI min
DESCRIPTION
Ce kit est une solution BREVETEE et UNIVERSELLE en mesure
d’extraire et de remonter les moyeux modernes à roulement intégré
type HBU2 (unité pré-assemblée qui combine roulement et moyeu –
Hub Bearing Unit).
PRÉPARATION
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Moyeu-palier type hbu à
remplacer déjà assemblé de
cette façon.
La poussee d’introduction
doit se faire dans la gorge
externe du palier, an de
ne pas en compromettre le
fonctionnement, voire de le
casser.
Gorge d’évacuation
Palier/Moyeu
2
1
3A
D
B
G
C
E
F

9
Grâce à sa grande modularité, il est possible d’opérer l’extraction
et l’introduction de roulements d’un diamètre minimal de Ø 62 mm
jusqu’aux roulements d’un diamètre maximal de Ø 85 mm.
Le kit est utilisable directement sur le véhicule, sans devoir démonter
le groupe de l’axe fuseau-moyeu / roulement de l’automobile et le
positionner sur une presse.
FONCTIONNEMENT
Sowohl die Abzieh- als auch die Einführungsphase
können an Bord der Maschine ausgeführt werden.
EXTRACTION
En phase d’extraction, la grande modularité du kit est possible
grâce à des semi-anneaux d’extraction innovateurs (A) qui peuvent
modier leur diamètre grâce à des entretoises intermédiaires
(B) (voir g. 3) qui leur permettent de s’adapter au diamètre du
roulement à extraire.
Une fois le support libéré de : roue, pince de frein, disque de frein,
arbre de transmission etc. (voir g. 2), l’on procède à l’extraction, en
assemblant les composants suivants du kit comme dans la g. 3:
• 2 semi-anneaux d’extraction (A) comme dans la g., avec
entretoises éventuelles (B);
•Anneau d’extraction, de dimension appropriée au diamètre du
roulement (C);
•La cloche de poussée (D);
•La vis M20 x 1,5 (E);
•Ecrou + roulement (F);
•Ecrou de contre-poussée (G);
Operation manuelle
- Manuellement, l’on procède en agissant uniquement sur
l’écrou + roulement (F), en le vissant sur la vis M20 x 1,5 (E).
Par cette opération, l’on pousse l’écrou de contre-poussée
(G) solidairement avec l’anneau d’extraction (C) et avec
le roulement intégré HBU, vers la cloche, jusqu’à sa sortie
complète du logement (g. 4).
La cloche est dimensionnée de façon à accueillir complètement
le moyeu en phase d’extraction (g. 5).
Operation avec le cylindre hydraulique 17 t
(ACCESSOIRE OPTIONNEL - 1952 004 090 )
- En eectuant l’opération avec le cylindre hydraulique de 17
t, l’on procède en insérant le cylindre entre la cloche et un
deuxième écrou de contre-poussée (G) (g. 6).
4
5
6
G
G
7

10
A ce point, l’on actionne le cylindre, qui, en faisant eectuer un
mouvement axial à la vis, permet l’extraction du moyeu intégré
de son logement.
- Le cylindre a une course maximale de 43 mm, si bien que, si l’on
n’a pas eu une extraction complète, l’on peut répéter l’opération
plusieurs fois, en déchargeant le cylindre hydraulique (cylindre
à simplet eet avec retour à ressort), et en revissant l’écrou de
contre-poussée (G) contre le cylindre.
Il est conseillé d’utiliser le cylindre conjointement à la pompe
hydraulique manuelle 700 bars, 1952 004 001, gurant dans
notre catalogue WÜRTH.
INTRODUCTION
Dans l’introduction, la force de poussée est exercée dans la gorge
située à la base de la cage externe du roulement (voir g. 1),
à travers les semi-anneaux d’introduction (H). Ces derniers sont
maintenus unis au moyen de la cloche (D).
En phase d’introduction, l’on procède en assemblant les composants
suivants du kit comme dans la g. 9:
•2 semi-anneaux d’introduction (H), du diamètre approprié (voir
g. 1 et 8, pour le positionnement correct);
•Anneau d’introduction (I), de dimension appropriée au diamètre
du logement du roulement;
•La cloche de poussée (D);
•La vis M20 x 1,5(E);
•Ecrou + roulement (F);
•Ecrou de contre-poussée (G).
Operation manuelle
- Manuellement, l’on procède en agissant uniquement sur l’écrou
+ roulement (F), en le vissant sur la vis M20 x 1,5 (E). Par cette
opération, l’on pousse la cloche (D) solidairement avec les 2
semi-anneaux d’introduction (H) et avec le roulement intégré
HBU, contre l’anneau d’introduction (I), jusqu’à l’introduction
complète du roulement intégré HBU dans son logement (g. 9).
Operation avec le cylindre hydraulique 17 t
(ACCESSOIRE OPTIONNEL - 1952 004 090 )
- Le cylindre hydraulique est placé entre la cloche (D) et un
deuxième écrou de contre-poussée (G) (g. 11). A ce point, l’on
actionne le cylindre, qui, en faisant eectuer un mouvement axial
à la vis, permet l’introduction du roulement intégré HBU dans
son logement. Comme dans le cas de l’extraction, l’on répète
l’opération jusqu’à l’introduction complète.
9
10
11
GI
H
E D
F
G
G
8

11
Il est conseillé d’utiliser le cylindre conjointement à la pompe
hydraulique manuelle 700 bars, 1952 004 001, gurant dans
notre catalogue WÜRTH.

12
INTRODUCCIÓN
Antes de realizar cualquier operación, es obligatorio leer el
presente manual de instrucciones.
La garantía de correcto funcionamiento y de plena conformidad de
las prestaciones del producto depende de la aplicación de todas
las instrucciones contenidas en este manual.
Se garantiza la conformidad del producto con las especicaciones
técnicas descritas en este manual. Cualquier uso impropio o
diferente de los descritos no es responsabilidad del fabricante.
Utilice guantes de protección, calzado de protección, casco y gafas
de protección.
Uso impropio:
- El producto se debe destinar exclusivamente al uso
descrito en esta documentación. Cualquier otro uso se
debe considerar impropio.
- El productor declina toda responsabilidad por eventuales
daños causados por usos erróneos o irracionales de la
herramienta.
- Además, el uso impropio invalida la garantía.
Conserve las herramientas con cuidado:
- Conserve siempre las herramientas limpias.
- Guarde las herramientas en sus embalajes originales.
ADVERTENCIAS
El kit debe ser utilizado exclusivamente por
personal experto
No se debe utilizar con destornillador automático
EPI obligatorios durante el uso del kit
DESCRIPCIÓN
Este kit WÜRTH es una solución PATENTADA y UNIVERSAL para
extraer y montar los modernos cubos con cojinete integrado tipo
HBU2 (unidad preensamblada que combina cojinete y cubo - Hub
Bearing Unit).
Gracias a su amplia modularidad, es posible realizar la extracción
PROCEDURA
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Cubo-cojinete tipo HBU para
sustituir ensamblado.
El empuje de introducción
se debe ejercer en la
ranura externa del cojinete,
para no comprometer su
funcionamiento ni romperlo.
Ranura de descarga
Cojinete/cubo
2
1
3A
D
B
G
C
E
F

13
y la introducción de cojinetes con un diámetro comprendido entre
62 mm y 85 mm.
El kit se puede utilizar directamente en el vehículo, sin necesidad de
desmontar el grupo pivote-cubo/cojinete y colocarlo en una prensa.
FUNCIONAMIENTO
Tanto la extracción como la introducción se pueden
realizar en el coche.
EXTRACCIÓN
Durante la extracción, la gran modularidad del kit está garantizada
por innovadores semianillos de extracción (A), que, gracias a los
distanciadores intermedios (B) (véase la g. 3), pueden modicar
su diámetro para adaptarse al diámetro del cojinete que se debe
extraer.
Una vez liberado el soporte de la rueda, la mordaza del freno, el
disco de freno, el eje de transmisión, etc. (véase la g. 2), se procede
a la extracción, ensamblando los siguientes componentes del kit, tal
como se muestra en la g. 3:
•2 semianillos de extracción (A), tal como se muestra en la
gura, con eventuales distanciadores (B);
•anillo de extracción de dimensiones adecuadas al diámetro del
cojinete (C);
•campana de empuje (D);
•tornillo M20 x 1,5 (E);
•tuerca + cojinete (F);
•tuerca de empuje (G).
Operación manual
- Para operar en forma manual, gire únicamente la tuerca y el
cojinete (F), enroscándola en el tornillo M20 x 1,5 (E).
Con esta operación se empuja la tuerca de empuje (G) hacia
la campana, solidariamente con el anillo de extracción (C) y
con el cojinete integrado HBU, hasta su completa extracción del
alojamiento (g. 4).
La campana está dimensionada de tal forma que puede alojar
completamente el cubo durante la extracción (g. 5).
Operación con cilindro hidráulico 17 t (OPCIÓN DE
ACTUALIZACIÓN - 1952 004 090)
- Para realizar la operación con el cilindro hidráulico de 17 t,
introduzca el cilindro entre la campana y una segunda tuerca
de empuje (G) (g. 6). A continuación accione el cilindro que,
desplazando axialmente el tornillo, permite la extracción del
cubo integrado de su alojamiento.
4
5
6
G
G
7

14
- El cilindro tiene una carrera máx. de 43 mm; por lo tanto, si no
se alcanza la extracción completa, repita la operación varias
veces, descargando el cilindro hidráulico (cilindro de efecto
único con retorno de muelle) y atornillando nuevamente la
tuerca de empuje (G) contra el cilindro.
Se recomienda utilizar el cilindro combinado con la bomba
hidráulica manual de 700 bar (1952 004 001), disponible en el
catálogo WÜRTH.
INTRODUCCIÓN
Durante la introducción, la fuerza de empuje es ejercida en la
garganta presente en la base de la jaula externa del cojinete (véase
la g. 1), a través de los semianillos de introducción (H). Estos
últimos son mantenidos unidos entre sí por la campana (D).
Durante la introducción, ensamble los siguientes componentes del
kit, tal como se muestra en la g. 9:
•2 semianillos de introducción (H), de diámetro adecuado
(véanse las guras 1 y 8 para su correcta colocación);
•anillo de introducción (I) de medida adecuada al diámetro del
alojamiento del cojinete;
•campana de empuje (D);
•tornillo M20 x 1,5 (E);
•tuerca + cojinete (F);
•tuerca de empuje (G).
Operación manual
- Para operar en forma manual, gire únicamente la tuerca y el
cojinete (F), enroscándola en el tornillo M20 x 1,5 (E). Con
esta operación se empuja la campana (D) contra el anillo
de introducción (I), solidariamente con los 2 semianillos de
introducción (H) y con el cojinete integrado HBU, hasta la
completa introducción del cojinete integrado HBU en su
alojamiento (g. 9).
Operación con cilindro hidráulico 17 t (OPCIÓN DE
ACTUALIZACIÓN - 1952 004 090)
- El cilindro hidráulico se encuentra entre la campana (D) y una
segunda tuerca de empuje (G) (g. 11). A continuación se
acciona el cilindro que, desplazando axialmente el tornillo,
permite la introducción del cojinete integrado HBU en su
alojamiento.
Al igual que en el caso de la extracción, la operación se repite
hasta la completa introducción.
Se recomienda utilizar el cilindro combinado con la bomba
9
10
11
GI
H
E D
F
G
G
8

15
hidráulica manual de 700 bar (1952 004 001), disponible en el
catálogo WÜRTH.

16
INTRODUCTION
It is compulsory to read this instruction manual before starting any
kind of action.
The proper operation and full compliance of this product's
performance is guaranteed only if all the instructions provided in this
manual are closely adhered to.
We guarantee that this product complies with the technical
specications described in this manual.
The manufacturer shall not be held responsible for any improper
uses other than those described herein.
Use protective work gloves, protective footwear, hard hat and safety
goggles.
Misuse:
- This product should only be used as described in this
documentation; any other use is considered improper.
- The manufacturer accepts no responsibility for any
damage caused by the incorrect or unreasonable use of
the equipment.
- Moreover, misuse shall also void the warranty.
Take care of your tools:
- Be sure to store your tools in a clean state.
- Place the tools inside their original package.
WARNINGS:
This tool set should be used by experienced
personnel only
Do not use it with a pneumatic screwdriver
At least the following PPE should be worn when
using the tool set
DESCRIPTION
This tool set is a PATENTED and UNIVERSAL solution for removing
and retting modern hubs with integrated bearing type HBU2 (a
pre-assembled unit combining hub and bearing, i.e. the Hub Bearing
Unit).
METHOD OF PREPARATION
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
2
3A
D
B
G
C
E
F
Hbu type hub-bearing to be
replaced like this, already
assembled.
The insertion thrust should take
place in the bearing's outer
groove so as not to compromise
its operation or break it.
Discharge groove
Hub bearing
1

17
Its extensive modularity allows the removal and insertion of bearings
having a minimum diameter from 62 mm up to a maximum diameter
of 85 mm.
This tool set can be used directly on the car, without having to
disassemble the king pin/hub/bearing unit from the car and placing
it on a press.
OPERATION
Both the removal and the insertion steps can be carried
out on-board the car.
REMOVAL
During the removal stages, the tool set's modularity consists in
its innovative removal semirings (A) the diameter of which can be
changed by means of intermediate spacers (B) (see g. 3) so as to
adapt to the diameter of the bearing to be removed.
After releasing wheel, brake caliper, brake disc, drive shaft, etc.
(see g. 2) from the support, remove the bearing, by assembling the
following tool set components as shown in g. 3:
• 2 removal semirings (A) as shown in the gure, with spacers (B),
where applicable;
•Removal ring, sized according to the bearing diameter (C);
•Thrust bell (D);
•Screw M20x1.5 (E);
•Nut + bearing (F);
•Counter-nut (G).
Manual operation
- Manually tighten only the nut + bearing (F) on the screw
M20x1.5 (E). During this phase it is important that the counter-
nut (G), the removal ring (C) and the integrated HBU bearing
all move together (jointly) towards the bell until it comes out
completely from its seat (Fig.4).
The bell is sized such that it can fully house the hub during the
removal stages (g. 5).
Operation with 17-ton hydraulic cylinder (UPGRADE
OPTION - 1952 004 090)
- EWhen performing the operation using the 17-ton hydraulic
cylinder, t the cylinder between the bell and a second counter-
nut (G) (Fig.6).
Now actuate the cylinder that, by axially translating the screw,
allows you to remove the integrated hub from its seat.
4
5
6
G
G
7

18
- Since the cylinder has a max stroke of 43 mm, if the removal
was not performed completely, this operation can be repeated
several times by discharging the hydraulic cylinder (single-acting
cylinder with spring return) and then tightening the counter-nut
(G) again against the cylinder.
We recommend the use of the cylinder combined with the 700-bar
manual hydraulic pump, 1952 004 001, in our WÜRTH catalog.
INSERTION
During insertion, the thrust force is exerted in the groove at the bottom
of the bearing's outer cage (see g. 1), through the insertion semirings
(H) that are held together by means of the bell (D).
Carry out the insertion by assembling the following tool set
components as shown in g. 9:
• 2 insertion semirings (H), of suitable diameter (see g. 1 and 8,
for correct positioning);
•Insertion ring (I), appropriately sized to the diameter of the
bearing seat;
•Thrust bell (D);
•Screw M20x1.5 (E);
•Nut + bearing (F);
•Counter-nut (G).
Manual operation
- Manually tighten only the nut + bearing (F) on the screw
M20x1.5 (E), so as to push the bell (D), jointly with the 2
insertion semirings (H) and the integrated HBU bearing, against
the insertion ring (I), until the integrated HBU bearing has been
fully inserted into its seat (g. 9).
Operation with 17-ton hydraulic cylinder (UPGRADE
OPTION - 1952 004 090)
- The hydraulic cylinder is placed between the bell (D) and a
second counter-nut (G) (g. 11). Now actuate the cylinder
that, by axially translating the screw, allows you to insert the
integrated HBU bearing into its seat. As when the bearing
had been removed, repeat the operation until it is completely
inserted.
We recommend the use of the cylinder combined with the 700-bar
manual hydraulic pump, 1952 004 001, in our WÜRTH catalog.
9
10
11
GI
H
E D
F
G
G
8

19
PREMESSA
Prima di iniziare qualsiasi azione operativa è obbligatorio leggere il
presente manuale di istruzioni.
La garanzia del buon funzionamento e la piena rispondenza
prestazionale del prodotto è strettamente dipendente
dall’applicazione di tutte le istruzioni contenute in questo manuale.
Si garantisce la conformità del prodotto alle speciche tecniche
descritte in questo manuale. Usi impropri diversi da quelli descritti,
non sono di responsabilità del produttore.
Utilizzare guanti antinfortunistici, scarpe antinfortunistiche, elmetto e
occhiali di protezione.
Uso improprio:
- Il prodotto deve essere destinato solo ed esclusivamente
all'uso descritto in questa documentazione, ogni altro uso
è da considerarsi improprio.
- Il produttore declina ogni responsabilità per
possibili danni causati da usi errati o irragionevoli
dell'attrezzatura.
- L’uso improprio invalida inoltre la garanzia.
Tenere gli attrezzi con cura:
- Conservare sempre gli attrezzi puliti.
- Riporre gli attrezzi all’interno della confezione originale.
AVVERTENZE:
Il funzionamento del kit è riservato a personale
esperto
Non utilizzare con avvitatore automatico
DPI minimi da utilizzare durante l’uso del kit
DESCRIZIONE
Questo kit è una soluzione BREVETTATA e UNIVERSALE in grado di
estrarre e rimontare i moderni mozzi con cuscinetto integrato tipo
HBU2 (unità preassemblata che combina cuscinetto e mozzo - Hub
Bearing Unit).
Grazie alla sua ampia modularità è possibile operare l’estrazione
e l’introduzione da cuscinetti che hanno un diametro minimo di
PROCEDURA
DE
GB
FR
NL
ES
IT
PT
PL
DA
EL
Mozzo-cuscinetto tipo HBU da
sostituire già così assemblato.
La spinta di introduzione
deve avvenire nella gola
esterna del cuscinetto per
non comprometterne il
funzionamento o addirittura
romperlo.
Gola di scarico
Cuscinetto/Mozzo
2
1
3A
D
B
G
C
E
F

20
Ø62mm sino a cuscinetti con un diametro massimo di Ø85mm.
Il kit è utilizzabile direttamente sul veicolo, senza dover smontare il
gruppo del perno fuso-mozzo/cuscinetto dall’automobile e andarlo
a posizionare su di una pressa.
FUNZIONAMENTO
Sia la fase di estrazione che quella di introduzione si
possono eseguire a bordo macchina.
ESTRAZIONE
In fase estrattiva la grande modularità del kit è possibile grazie
a innovative semianelle estrattive (A) che possono modicare
il loro diametro grazie a distanziali intermedi (B) (vedi g. 3) che
consentono loro di adattarsi al diametro del cuscinetto da estrarre.
Una volta liberato il supporto da: ruota, pinza freno, disco freno,
albero di trasmissione, ecc. (vedi g. 2), si procede all’estrazione,
assemblando i seguenti componenti del kit come in g. 3:
• 2 semianelle di estrazione (A) come in g. 3, con eventuali
distanziali (B) ;
•Anello di estrazione, di misura adeguata al diametro del
cuscinetto (C);
•La campana di spinta (D);
•La vite M20x1.5 (E)
•Dado + cuscinetto (F)
•Dado di controspinta (G);
Operazione manuale
- Manualmente si procede agendo unicamente sul dado +
cuscinetto (F), avvitandolo sulla vite M20x1.5 (E).
Con questa operazione si spinge il dado di controspinta (G)
solidalmente con l’anello di estrazione (C) e con il cuscinetto
integrato HBU, verso la campana, no alla sua completa uscita
dalla sede (g. 4).
La campana è dimensionata in modo tale da accogliere
completamente il mozzo in fase di estrazione (g. 5).
Operazione con cilindro idraulico 17ton (ACCESSORIO
SUPPLEMENTARE - 1952 004 090)
- Eettuando l’operazione con il cilindro idraulico da 17ton, si
procede inserendo il cilindro tra la campana ed un secondo
dado di controspinta (G) (g. 6).
A questo punto si aziona il cilindro, che, facendo traslare
assialmente la vite, consente l’estrazione del mozzo integrato
dalla sua sede.
4
5
6
G
G
7
