Westfalia 85 34 95 User manual

17 tlg. Diesel Einspritzdüsen-Abzieher-Satz
Artikel Nr. 85 34 95
17 Pcs Injection Nozzle Puller Set
Article No. 85 34 95
Bedienungsanleitung
Instruction Manual

II
Dear Customers
This manual belongs to the product. It contains important notes
on operating the unit.
Please pass it on along with the unit if it is handed over to a third
party!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Bitte legen Sie diese Bedienungsanleitung dem Produkt bei,
wenn Sie es an Dritte weitergeben!
Sehr geehrte Damen und Herren

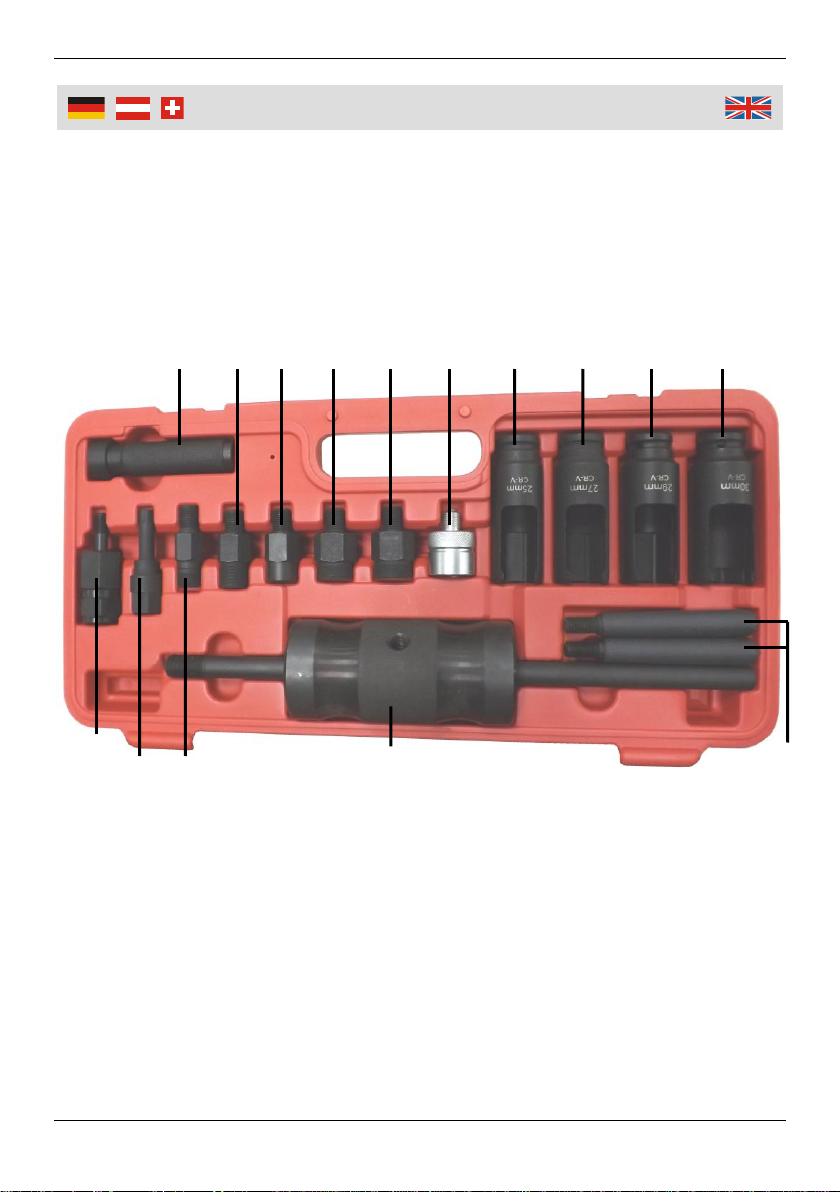

Übersicht | Overview
III
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Übersicht | Overview
IV
Düseneinsatz 30 mm
1
Nozzle Socket 30 mm
Düseneinsatz 29 mm
2
Nozzle Socket 29 mm
Düseneinsatz 27 mm
3
Nozzle Socket 27 mm
Düseneinsatz 25 mm
4
Nozzle Socket 25 mm
Adapter M27
5
Adaptor M27
Außengewindeadapter M27
6
External Thread Adaptor M27
Außengewindeadapter M25
7
External Thread Adaptor M25
Innengewindeadapter M20
8
Inner Thread Adaptor M20
Innengewindeadapter M17
9
Inner Thread Adaptor M17
Handgriff
10
Handle
Kugelgelenk-Adapter
11
Ball Joint Adaptor
Sechskantmutter ½“
12
Hexagonal Nut ½”
Innengewindeadapter M14
13
Inner Thread Adaptor M14
Gleithammer mit Welle
14
Sliding Hammer with Shaft
Gewindestangen für Hammer
15
Threaded Bars for Hammer

1
Safety Notes ..................................................................Page 8
Preparation ....................................................................Page 9
Use of the external Adaptor ...........................................Page 10
Use of the internal Adaptor ............................................Page 11
Removing the Injector....................................................Page 11
Maintenance, Cleaning and Storing...............................Page 12
Sicherheitshinweise ....................................................... Seite 2
Vorbereitung .................................................................. Seite 4
Verwendung des externen Adapters.............................. Seite 5
Verwendung des Internen Adapters............................... Seite 6
Entfernen er Einspritzdüse............................................. Seite 6
Wartung, Reinigung und Lagerung ................................ Seite 7
Table of Contents
Inhaltsverzeichnis

Sicherheitshinweise
2
Beachten Sie bitte zur Vermeidung von Fehlfunktionen und
Schäden folgende Hinweise:
Beachten Sie unbedingt alle Sicherheitshinweise, da unsachge-
mäßer Gebrauch Personen und Materialschäden zur Folge
haben kann. Beachten Sie, dass Arbeiten an sicherheitsrelevan-
ten Teilen oder Systemen ausschließlich von einem Fachmann
durchgeführt werden dürfen. Lesen und verstehen Sie alle
Sicherheitshinweise. Die Nichtbeachtung der Sicherheitshin-
weise kann zu schweren Verletzungen führen.
Halten Sie unbeteiligte Personen vom Arbeitsbereich fern
während Sie das Werkzeug benutzen. Schützen Sie andere
Personen im Arbeitsbereich vor Verletzungen.
Unausgebildete Personen dürfen das Werkzeug nicht benutzen.
Verwenden Sie das Werkzeug nicht, wenn Sie müde oder unter
Einfluss von Drogen, Alkohol oder Medikamente stehen. Ein
Moment der Unachtsamkeit beim Gebrauch des Werkzeugs
kann zu schweren Verletzungen führen.
Behandeln Sie das Werkzeug pfleglich. Setzen Sie das
Werkzeug keinen hohen Temperaturen aus und vermeiden Sie
eine starke mechanische Beanspruchung.
Tragen Sie geeignete Kleidung. Halten Sie Haare, Kleidung und
Schmuck von beweglichen Teilen fern. Tragen Sie bei der Arbeit
eine Schutzbrille.
Prüfen Sie das Werkzeug auf fehlerhafte Verbindungen, Bruch
von Teilen sowie anderen Bedingungen, welche den sicheren
Betrieb des Werkzeugs beeinflussen.
Verwenden Sie nur Zubehör, das vom Hersteller für dieses
Modell empfohlenen wird. Zubehör, das auf einem Werkzeug
passt, kann bei der Benutzung auf einem anderen Werkzeug
gefährlich sein.
Achten Sie auf eine sichere Arbeitsumgebung. Halten Sie den
Arbeitsbereich gut beleuchtet. Halten Sie den Arbeitsbereich frei
von Hindernissen, Fett, Öl, Müll und andere Verschmutzungen.

Sicherheitshinweise
3
Kohlenmonoxid wird während des Betriebes des Fahrzeug-
motors freigesetzt und ist in einer geschlossenen Umgebung
tödlich. Sorgen Sie bei der Arbeit immer für eine gute Belüftung.
Die aufgeführten Warnhinweise, Vorsichtsmaßnahmen und
Anweisungen in diesem Handbuch können nicht alle möglichen
Bedingungen und Situationen abdecken, die bei der Benutzung
des Werkzeugs auftreten können. Bleiben Sie wachsam. Achten
Sie darauf, was Sie tun und benutzen Sie gesunden Menschen-
verstand beim Betrieb des Werkzeugs.

Benutzung
4
Vorbereitung
Stellen Sie sicher, dass das Werkzeug für den jeweiligen
Gebrauch sachgerecht zusammengebaut ist und richtig verwen-
det wird.
Vor dem Gebrauch lesen und verstehen Sie alle Warnhinweise,
Vorsichtsmaßnahmen und Anweisungen im Hersteller-Service-
Handbuch für das jeweilige Fahrzeug.
WARNUNG! Seien Sie immer vorsichtig bei Arbeiten an
Kraftstoffsystemen. Der Kraftstoff in dem Kraftstoffverteiler steht
unter Druck, selbst wenn der Motor nicht läuft.
Vor der Verwendung des Werkzeugs stellen Sie den Schalt-
hebel in die „PARK“-Position (bei Automatik) oder LEERLAUF
(bei Schaltwagen).
Schalten Sie den Fahrzeugmotor aus.
Blockieren Sie die Reifen.
Vorgehensweisen, die nicht speziell in der Anleitung erklärt
wurden, dürfen nur von Fachleuchten ausgeführt werden.
Arbeiten an sicherheitsrelevanten Teilen oder Systemen
(insbesondere bei Kraftfahrzeugen) dürfen ausschließlich
von einem Fachmann durchgeführt werden, welcher über
alle nötigen spezifischen Kenntnisse der jeweiligen Anlage
verfügt. Wenn Sie als Laie an sicherheitsrelevanten Teilen
oder Systemen arbeiten erlischt der Versicherungsschutz.

Benutzung
5
Der Diesel Einspritzdüsen-Abzieher-Satz ist für die schnelle und
sichere Entfernung von Diesel-Einspritzdüsen.
Vor allen Arbeiten am Kraftstoffsystem, stellen Sie sicher, dass das
Kraftstoffsystem nicht unter Druck steht. Siehe hierzu die Herstel-
leranleitung, um man das Kraftstoffsystem drucklos zu machen.
Verwenden Sie nach Möglichkeit immer erst einen externen
Adapter. Wenn durch angemessenen Kraftaufwand die Einspritzdü-
se nicht entfernt werden kann, verwenden Sie einen internen
Adapter.
1. Je nachdem welches System im Fahrzeug eingebaut ist, bauen
Sie den Gleithammer zusammen, um die Einspritzdüse abzu-
ziehen.
2. Trennen Sie die Leitungen der Einspritzdüsen. Achten Sie
darauf die Leitungen nicht zu knicken, da sonst Kabelbruch
entstehen kann.
3. Reinigen Sie jegliche Kohlenstoffablagerungen um die Ein-
spritzdüse herum.
4. Entfernen Sie die Kappe der Einspritzdüse mit der passenden
Größe der Einspritzdüseneinsatz (Teilenummer 1 –4).
Verwendung des externen Adapters
1. Trennen Sie den inneren
schwarzen Teil von dem silbernen
Adapter (5), indem Sie die
Schraube von der Spitze des
Adapters abschrauben.
2. Bestimmen Sie den passenden
Außengewinde-Adapter.
3. Positionieren Sie nun den
schwarzen Teil auf die Einspritz-
düse und danach den silbernen
Adapter auf das schwarze Teil.

Benutzung
6
Schrauben Sie den silbernen Adapter fest auf das freiliegende
Außengewinde, nachdem die Kappe entfernt wurde.
4. Schrauben Sie die Schraube wieder auf den silbernen Adapter
auf, damit die Adapterteile mit dem Einspritzdüsengewinde
festsitzen. Dies sorgt für eine sichere Befestigung und reduziert
die Schäden an dem Einspritzdüsengewinde.
Verwendung des internen Adapters
1. Entfernen Sie erst die Innenteile
aus der Einspritzdüse, um danach
die Sechskantmutter (12) benutzen
zu können.
2. Legen Sie die Sechskantmutter in
die Innenhülse. Drehen Sie die
Sechskantmutter gegen den Uhr-
zeigersinn, um die Innenhülse zu
entfernen.
3. Schrauben Sie den passenden
Adapter in das Einspritzdüsenge-
winde und ziehen Sie den Adapter
mit einem Schraubschlüssel fest.
Entfernen der Einspritzdüse
1. Schrauben Sie den zusammengebauten Gleithammer sicher auf
den Adapter.
2. Wenden Sie angemessene Kraft auf den Gleithammer auf, um
die Einspritzdüse entfernen zu können. Seien Sie vorbereitet für
eine plötzliche Freisetzung der Einspritzdüse aus dem Zylinder-
kopf.
3. Nach dem Entfernen der Einspritzdüse, setzen Sie nur eine
neue oder aufgearbeitete Einspritzdüse ein. Befolgen Sie immer
alle Montage- und Sicherheitshinweise des Herstellers.

Benutzung
7
HINWEIS: Wenn die Einspritzdüse nicht entfernt werden kann,
kontaktieren Sie einen Fachmann, um Motorschäden zu vermeiden!
Wartung, Reinigung und Lagerung
Um schwere Verletzungen durch versehentliches Bedienen
und/oder durch Beschädigungen des Werkzeugs zu vermeiden:
Verwenden Sie kein beschädigtes Werkzeug.
Benutzen Sie zur Reinigung nur ein sauberes, trockenes Tuch.
Verwenden Sie keine Reinigungsmittel, Lösungsmittel, Wasser
oder anderen Flüssigkeiten.
Lagern Sie das Werkzeug im Koffer in einem sauberen,
trockenen Ort außerhalb der Reichweite von Kindern.

Safety Notes
8
Please note the following safety advice to avoid malfunction
and damage:
Please read the safety notes most carefully. Handling this unit
incorrectly may be hazardous for persons and property. Work on
safety related tube/pipe systems and pressure vessels may only
be carried out by specially trained and approved personnel.
Read and understand all safety notes. Failure to follow these
instructions may result in serious injury.
Keep uninvolved persons out of reach while operating the tool.
Protect others in the work area from injury.
Untrained persons are not allowed to use the tool.
Do not use the tool while tired or under the influence of drugs,
alcohol, or medication. A moment of inattention while operating
the tool may result in serious personal injury.
Handle the tool with care. Do not expose the unit to extreme
temperatures and mechanical stress.
Dress properly. Keep loose clothes, jewellery, or long hair away
from moving parts. Wear protection goggles during work.
Check the tool for misalignment, breakage of parts, and any
other condition that may affect the safe operation of the tool.
Use only accessories that are recommended by the manufactur-
er for this model. Accessories that may be suitable for one tool
may become hazardous when used on another tool.
Maintain a safe working environment. Keep the work area well
lit. Keep the work area free of obstructions, grease, oil, trash,
and other debris.
Carbon monoxide is produced while a vehicle’s engine is
operating and is deadly in a closed environment. Always ensure
adequate ventilation during work.
The warnings, precautions, and instructions mentioned in this
manual cannot cover all possible conditions and situations that
may occur. Stay alert. Watch what you are doing, and use
common sense when operating the tool.

Using
9
Preparation
Make sure the tool is correctly assembled for the appropriate
application and used properly.
Before use read and understand all warnings, safety precau-
tions, and instructions as outlined in the vehicle manufacturer’s
service manual. Every vehicle has specific measurement values
for vacuum related readings. It is beyond the scope of this
manual to properly describe the correct procedure and test data
for each vehicle.
WARNING! Always use caution when working around fuel
systems. The fuel in the fuel rail may be pressurized even if
the engine is not running.
Prior to using the tool place the transmission lever in “PARK”
position (if automatic) or “NEUTRAL” (if manual).
Turn off the engine of the vehicle.
Block the wheels.
Procedures not specifically explained in this manual must be
performed only by a qualified technician.
Work on safety-related parts or systems (especially in motor
vehicles) may only be performed by an expert, who has all
the necessary specific knowledge of each system. If you
work as non-expert on safety-related parts or systems, the
insurance protection will expire.

Using
10
The injection nozzle puller set is suitable for the fast and safe
removal of diesel injectors.
Before working on the fuel system, make sure that the fuel system is
not pressurized. Refer to the manufacturer's instruction manual on
how to de-pressurize the fuel system.
Always use an external adaptor first if possible. If by using
reasonable force the injector cannot be removed, use an internal
adaptor.
1. According to the built-in system, assemble the slide hammer to
be able to remove the injector nozzles.
2. Disconnect the injector wires and connections. Make sure not to
bend the wires in order not to damage them.
3. Remove any carbon build up from around the injector.
4. Remove the cap from the injector using the appropriate nozzle
socket.
Use of the external Adaptor
1. Separate the inner black part
from the outer silver adaptor (5)
by removing the screw from the
top of the adaptor.
2. Identify the suitable external
thread adaptor.
3. Position the black part inside the
top of the injector and then place
the silver part over it. Screw it
down firmly onto the external
threads after removing the cap.

Using
11
4. Re-tighten the screw securely on the silver adaptor, thus locking
the adaptor parts tightly together with the injector thread. This
ensures a more secure fastening and reduces damage to the
injector threads.
Use of the internal Adaptor
1. Remove the internal parts from the
injector to gain access to use the
hexagonal nut (12).
2. Insert the hexagonal nut into the
inner sleeve. Turn the hexagonal
nut counter clockwise to remove
the inner sleeve.
3. Screw the appropriate internal
adaptor into the threads of the
injector and tighten with a suitable
spanner.
Removing the Injector
1. Screw the slide hammer assembly securely onto the adaptor.
2. The injector can now be removed using reasonable force on the
slide hammer. Be prepared for the sudden release of the injector
from the cylinder head.
3. When the injector has been removed, it is recommended to use
only a new or refurbished injector. Always follow the manufac-
turer’s fitting and safety instructions.
HINT: If the injector cannot be removed, it may be necessary to
consult a specialist, to avoid damage to the engine.

Using
12
Maintenance, Cleaning and Storing
To prevent serious injury from accidental operation and/or tool
failure:
Detach the air supply, and release the trigger before performing
any inspection, maintenance or cleaning procedures.
Do not use a damaged tool. If abnormal noise, vibration, or
leaking air occurs, have the problem corrected before further
use.
Clean with a clean dry cloth only. Do not use any cleaners,
solvents, water, or other liquids.
Store the tool in the carrying case, in a clean and dry location out
of reach of children.

Consignes de sécurité
13
S'il vous plaît noter afin d'éviter des problèmes de dysfonc-
tionnement, des dommages et des problèmes de santé les
informations suivantes:
Toujours respecter toutes les règles de sécurité, une mauvaise
utilisation peut causer des dommages aux personnes et aux
biens. S'il vous plaît noter que les travaux aux pièces et aux
systèmes importants pour la sûreté doivent être effectuées par
un technicien qualifié. Lire et comprendre toutes les consignes
de sécurité. Ignorant les consignes de sécurité peut entraîner
des blessures graves.
Tenir les personnes loin de la zone de travail en utilisant le kit.
Protégez les autres dans la zone de travail d'une blessure.
Personnes inexpérimentés ne peuvent pas utiliser le kit.
Ne pas utiliser le kit lorsque vous êtes fatigué ou si vous êtes
sous l'influence de drogues, d'alcool ou de médicaments. Un
moment d'inattention lors de l'utilisation du kit peut entraîner des
blessures graves.
Traiter le kit avec soin. Ne pas exposer l'appareil à des
températures élevées et éviter toute contrainte mécanique.
Portez des vêtements appropriés. Gardez vos cheveux, vête-
ments et bijoux loin des pièces en mouvement. Porter des
lunettes de protection au travail.
Vérifiez le kit sur les mauvais liens, des pièces cassées, et
d'autres conditions qui influencent le fonctionnement en sécurité
du kit.
Utilisez uniquement les accessoires recommandés par le
fabricant pour ce modèle. D'accessoires qui répondent correc-
tement sur un kit, peuvent devenir dangereux sur un autre kit.
Maintenir un environnement de travail sécuritaire. Garder la
zone de travail bien éclairée. Gardez la zone de travail libre de
tout obstacle, la graisse, l'huile, les déchets et autres débris.

Consignes de sécurité
14
Le monoxyde de carbone du moteur du véhicule est libéré
pendant le fonctionnement et est létale dans un environnement
clos. Veiller pendant le travail toujours pour une bonne ventila-
tion.
Les instructions et les précautions de sécurité dans ce manuel
ne peut pas couvrir toutes les situations qui peuvent se produire
lorsque vous utilisez le kit de purge. Restez vigilant. Faites
attention à ce que vous faites et faites preuve de bon sens
lorsque vous utilisez le kit de purge.

Informazioni sulla sicurezza
15
Si prega di notare al fine di evitare malfunzionamenti e danni e
problemi alla salute le seguenti informazioni:
Rispettare sempre tutte le norme di sicurezza, un uso improprio
può provocare danni a persone e materiali. Si prega di notare
che lavori a pezzi importanti per la sicurezza e a sistemi devono
essere eseguiti esclusivamente da un tecnico qualificato. Legge-
re e comprendere tutte le istruzioni di sicurezza. Il mancato
rispetto delle norme di sicurezza può causare lesioni gravi.
Tenere persone estranee lontano dall’aerea di lavoro durante
l’utilizzo del kit. Proteggere altre persone nella zona di lavoro da
infortuni.
Persone inesperte non possono utilizzare il kit.
Non utilizzare il kit di spurgo in caso di stanchezza o se si è sotto
l’effetto di droghe, alcol o medicinali. Un momento di disatten-
zione durante l’utilizzo del set di spurgo può causare lesioni
gravi.
Trattare il kit con cura. Non esporre l'apparecchio a temperature
elevate ed evitare forti sollecitazioni meccaniche.
Indossare un abbigliamento adeguato. Tenere capelli, vestiti e
gioielli lontano da parti in movimento. Indossare occhiali protetti-
vi al lavoro.
Controllare il kit su collegamenti difettosi, rottura di parti, e su
altre condizioni che influenzano il funzionamento sicuro del kit.
Utilizzare solo accessori consigliati dal costruttore per questo
modello. Accessori che si inseriscono correttamente su un kit,
possono diventare pericolosi su di un altro kit.
Mantenere un ambiente di lavoro sicuro. Mantenere l'area di
lavoro ben illuminata. Mantenere l'area di lavoro libera da osta-
coli, grassi, oli, rifiuti, e altri detriti.
Monossido di carbonio del motore del veicolo viene rilasciato
durante il funzionamento ed è letale in un ambiente chiuso.
Assicurare durante al lavoro sempre per una buona ventilazione.

Informazioni sulla sicurezza
16
Le istruzioni di sicurezza e le precauzioni contenute in questo
manuale non possono coprire tutte le possibili condizioni e
situazioni che possono verificarsi quando si utilizza il kit di
spurgo. Stare sempre attenti. Prestare attenzione a quello che si
fa e usare il buon senso quando si utilizza il kit di spurgo.
