Westfalia MNF1700 User manual

Mauernutfräse MNF1700
Artikel Nr. 93 24 81
Wall Router MNF1700
Article No. 93 24 81
Originalanleitung
Original Instructions

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III

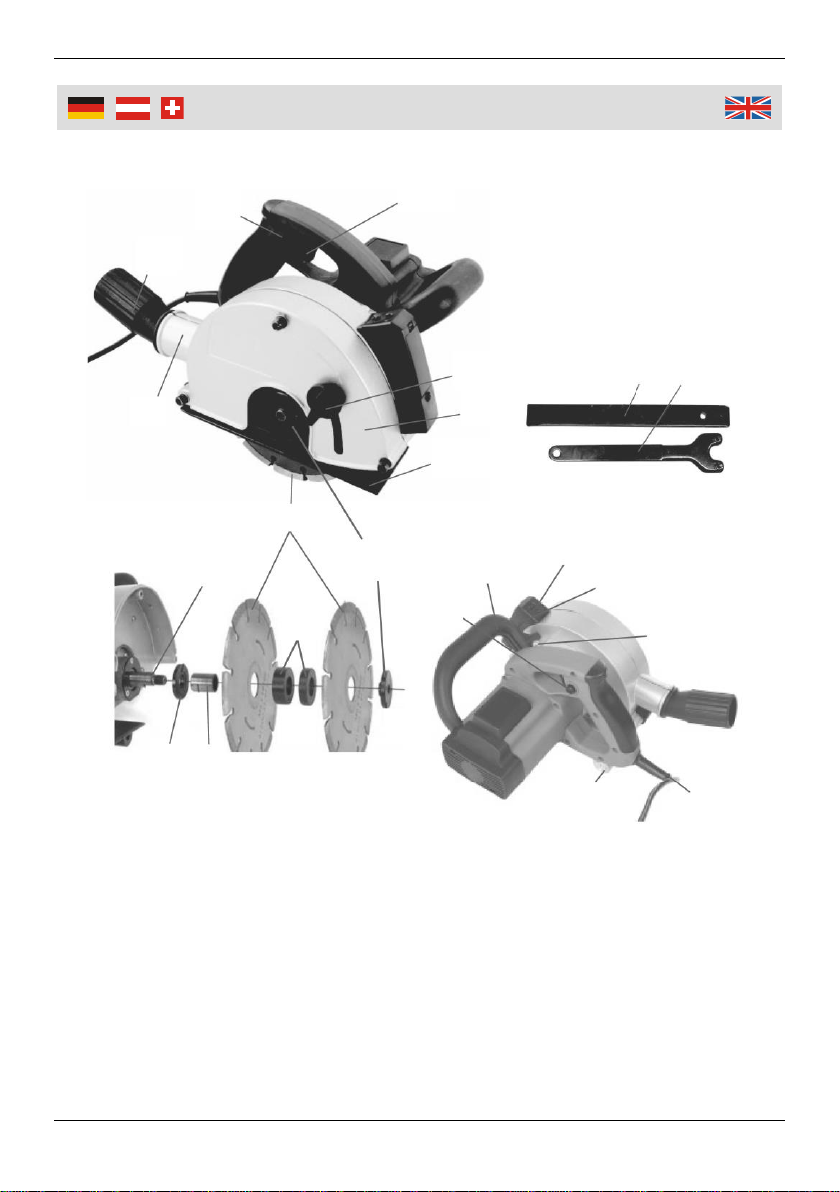

Übersicht | Overview
1
2
3
4
5
6
7
9
10
11
8
12
13
14
15
16
17
20
19
9
18
21
22

IV
Deutsch
English
1
Knickschutz
Cable Guard
2
Griff
Handle
3
EIN/AUS Schalter
ON/OFF Switch
4
Klemmschraube für Tiefenanschlag
Locking Screw for Depth Stop
5
Gehäuse
Housing
6
Tiefenanschlag
Depth Stop
7
Trennscheibe
Cutting Disc
8
Staubabsaugungsflansch
Dust Extraction Flange
9
Staubabsaugungsadapter
Dust Extraction Adaptor
10
Wellensperrknopf
Shaft Lock Button
11
Rolle
Coaster
12
Entriegelungsknopf
Unlocking Button
13
Zweiter Griff
Second Handle
14
Stemmeisen
Paring Bar
15
Stiftschlüssel
Face Spanner
16
EIN/AUS Schalter für den Laser
ON/OFF Switch for Laser
17
Laser mit Batteriefach
Laser with Battery Compartment
18
Klemmflansch
Clamping Flange
19
Welle
Shaft
20
Distanzscheiben 10 und 15 mm
Spacers 10 and 15 mm
21
Antriebsflansch
Drive Flange
22
Wellenhülse
Shaft Sleeve
Übersicht | Overview

1
Safety Notes.............................................................................................Page 4
Intended Use............................................................................................Page 15
Start-Up.................................................................................................... Page 15
Laser......................................................................................................... Page 15

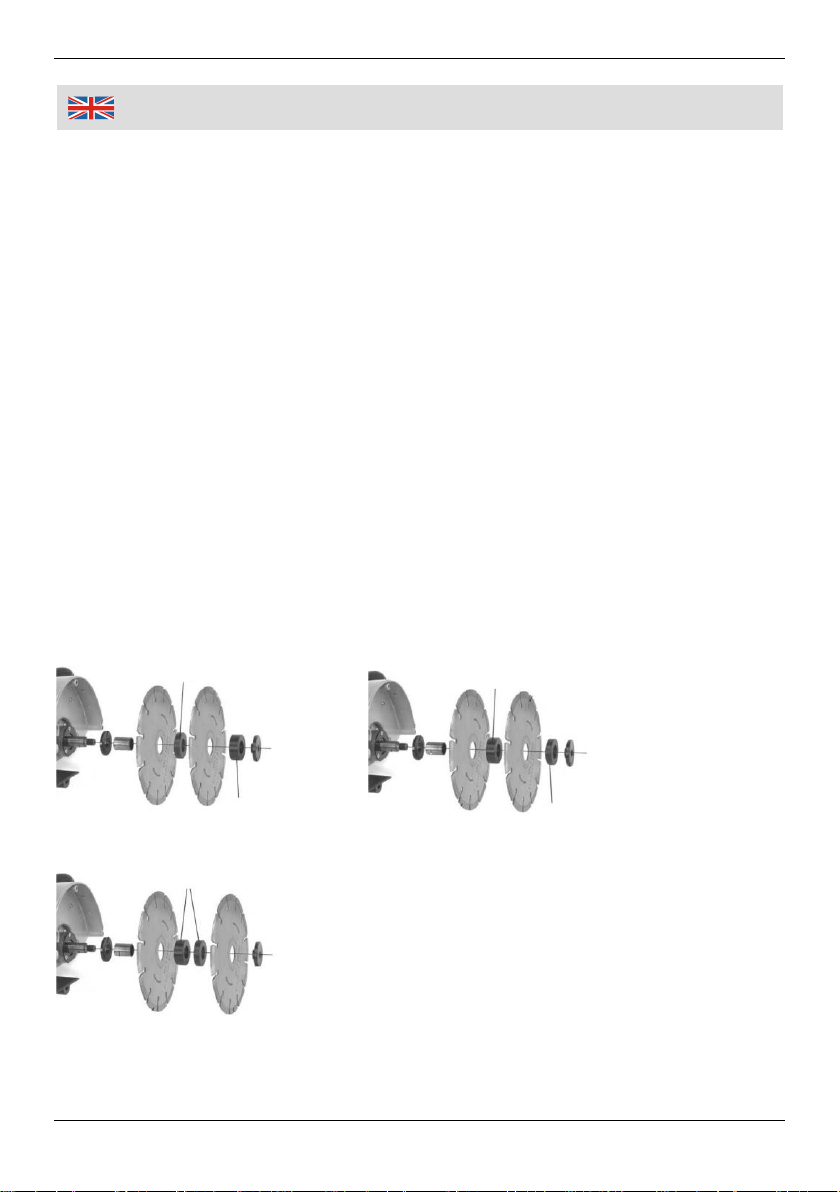

Replacement and Set-up of Cutting Discs...............................................Page 16
General Advice for Operation...................................................................Page 17
Dust Exhaust Adapter ..............................................................................Page 18
Replacement for Cutting Discs.................................................................Page 18
Maintenance and Cleaning.......................................................................Page 18
Technical Data .........................................................................................Page 19
Sicherheitshinweise.................................................................................. Seite 2
Bestimmungsgemäßer Gebrauch ............................................................ Seite 10
Inbetriebnahme ........................................................................................ Seite 10
Laser......................................................................................................... Seite 10
Wechseln und Einrichten der Trennscheiben .......................................... Seite 11
Allgemeine Hinweise zur Benutzung........................................................ Seite 12
Staubabsaug-Adapter .............................................................................. Seite 12
Ersatz-Trennscheiben.............................................................................. Seite 13
Wartung und Reinigung............................................................................ Seite 13
Technische Daten .................................................................................... Seite 14
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn
Sie es an Dritte weitergeben!
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.
Plastiktüten etc. können zu einem gefährlichen Spielzeug für
Kinder werden.
Vergewissern Sie sich, dass die Nennspannung auf dem
Typenschild mit der vorhandenen Netzspannung Ihrer
Hausinstallation übereinstimmt.
Bei Beschädigungen am Gerät oder des Netzkabels darf das
Gerät nicht weiter benutzt werden und muss von einer Fachkraft
repariert werden.
Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten
oder heiße Oberflächen.
Zielen Sie niemals mit dem Laser auf Personen oder
Tiere. Halten Sie das Gerät stets so, dass der Laser
vom Körper weg gerichtet abstrahlt. Blicken Sie
niemals in den Laser. Schwere Augenschäden
können die Folge sein. Richten Sie den Laser
niemals auf Spiegel oder andere stark reflektierende Flächen.
Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere
treffen.
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
LASER RADIATION
DO NOT STARE INTO BEAM
LASER CLASS 2
EN 60825-1:2014
Strahlungsleistung / Optical Power:
< 1 mW
Wellenlänge / Wave Length:
650 nm
Batt: 2x LR03 (AAA)
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

3
Sicherheitshinweise
Nehmen Sie bei längerer Nichtbenutzung die Batterien aus dem
Gerät. Es könnten Chemikalien aus den Batterien
austreten, die das Gerät beschädigen können.
Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker, wenn Sie das Gerät nicht benutzen oder es
reinigen.
Tragen Sie zu Ihrer Sicherheit Sichtschutz, Mundschutz
und Gehörschutz.
Verwenden Sie nur Diamant-Trennscheiben, die scharf und in
einem guten Zustand sind. Ersetzen Sie Trennscheiben sofort
wenn diese Risse aufweisen oder wenn sie verformt sind.
Ersetzen Sie die Trennscheiben immer paarweise.
Verwenden Sie nur Trennscheiben, deren erlaubte Drehzahl
mindestens so hoch ist wie die höchste Leerlaufdrehzahl dieser
Maschine (10200 min-1, oder 80 m/s).
Achten Sie beim Ersetzen der Trennscheiben auf die korrekten
Abmessungen der Scheiben. Die Aufnahme der Trennscheibe
muss ohne Spiel auf die Antriebsachse der Maschine passen.
Verwenden Sie keine Adapter.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine
Reparaturversuche. Das Gerät enthält keine durch Sie
auswechselbaren oder zu reparierenden Teile. Wenden Sie sich
bei Problemen an unseren Kundenservice.
Batterien und Akkus gehören nicht in
den Hausmüll.
Sie können sie kostenlos an uns zurück
senden oder bei örtlichen Geschäften
oder Batteriesammelstellen abgeben.

4
Safety Notes
This manual belongs to the product. It contains important notes
on operating the unit. Please pass it on along with the unit if it is
handed over to a third party!
Dispose of the packaging materials carefully; the plastic bags
may become a deadly toy for children.
Please make sure the mains voltage available in your area
corresponds to the operating voltage stated on the type label.
Do not continue to use the unit if the unit or the line cord are
damaged. Repair work must be done by a qualified service
technician.
Do not conduct the line cord over sharp edges and corners or
hot
surfaces.
Never point the laser at persons or animals. At
every time hold the unit in that way that the laser
beam is directed to radiate away from the body.
Never stare into the laser beam. It can cause
severe eye injuries. Do not point the laser at
mirrors or other strongly reflecting surfaces. The uncontrolled
deflected beam may hit persons or animals.
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
LASER RADIATION
DO NOT STARE INTO BEAM
LASER CLASS 2
EN 60825-1:2014
Strahlungsleistung / Optical Power:
< 1 mW
Wellenlänge / Wave Length:
650 nm
Batt: 2x LR03 (AAA)
Remove the batteries from the device if you do not use it for a
longer period of time. Leaking chemicals form the batteries
might damage the unit.
Switch the unit off and unplug it if you don't use it or clean it.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

5
Safety Notes
For your safety, please wear Safety Goggles, a dust
mask and ear protection.
Only use diamond cutting discs that are sharp and in
good condition. Replace cutting discs instantly if they
have cracks or when they are deformed. Always replace
both discs at the same time.
Only use cutting discs whose permitted speed is at least
as high as the highest no-load speed of the machine (10200
rpm or 80 m/s).
When replacing the cutting discs, ensure the right dimensions of
the discs. The mounting hole diameter must fit the mounting
flange without tolerance. Do not use any adapters.
Do not disassemble the unit or attempt to repair it yourself. It
does not contain parts serviceable by you. In the case of
questions or problems, turn to our customer support.
Batteries and rechargeable batteries
do not belong in household garbage.
For battery disposal, please check with
your local council.

6
Consignes de sécurité
Ces instructions concernent ce produit. Il contient l'installation et
de manutention importants. S'il vous plaît inclure le manuel pour
le produit, si vous le transmettre à d'autres!
Laissez les matériaux d'emballage qui traînent négligemment.
Les sacs en plastique, etc. peuvent être un jouet dangereux pour
les enfants.
Assurez-vous que la tension nominale correspond à la plaque
avec la tension d'alimentation locale dans le câblage de votre
maison.
Si des dommages à l'appareil ou le cordon d'alimentation,
l'appareil ne peut plus être utilisé et doit être réparé par un
électricien qualifié.
Exécutez le cordon d'alimentation au cours des coins et bords
francs ou des surfaces chaudes.
Ne pas pointer le laser vers des personnes ou des
animaux. Tenir l’appareil toujours de telle manière
que le laser émet le faisceau à partir de son propre
corps. Ne regardez jamais dans le laser pour éviter
de graves dommages aux yeux. Jamais pointer un laser sur un
miroir ou d'autres surfaces réfléchissantes. Le faisceau dévié
incontrôlée pourrait frapper des personnes ou des animaux.
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
LASER RADIATION
DO NOT STARE INTO BEAM
LASER CLASS 2
EN 60825-1:2014
Strahlungsleistung / Optical Power:
< 1 mW
Wellenlänge / Wave Length:
650 nm
Batt: 2x LR03 (AAA)
Retirez les piles lorsqu'elles ne sont pas de planification de
l'unité. Il pourrait s'agir de produits chimiques émis par les
batteries, qui peuvent endommager l'appareil.
.
Afin d’éviter un mauvais fonctionnement, des dommages, des
effets néfastes sur la santé, veuillez respecter les instructions
suivantes et les consignes générales de sécurité ci-joint:

7
Consignes de sécurité
Mettez la machine hors tension et débranchez le cordon
d'alimentation si vous n'utilisez pas l'appareil ou le
nettoyer.
Portez votre sélection de sécurité, de la bouche et des
oreilles.
Utilisez lames diamantées seulement qui sont tranchants
et en bon état. Remplacez les lames immédiatement
quand ils montrent des fissures ou si elles sont déformées.
Remplacez les lames en paires.
Utilisez uniquement des disques, la vitesse permise est au moins
aussi élevée que la plus haute vitesse sans charge de cette
machine (10200 min-1, ou 80 m/s).
Lorsque vous remplacez les lames aux dimensions correctes des
disques. L'inclusion de la lame doit s'insérer sans jouer sur
l'essieu moteur de la machine. Ne pas utiliser d'adaptateurs.
Démonter l'appareil et que vous n'essayez pas de toutes les
réparations. L'appareil ne contient aucune pièce remplaçable par
vous ou réparés. Si vous avez des problèmes avec notre service
à la clientèle.
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau à
nous Envoyer ou livrer dans les magasins
locaux ou des points de collecte des piles.

8
Informazioni sulla sicurezza
Queste istruzioni si riferiscono a questo prodotto. Che contiene
importanti e maneggevolezza. Si prega di includere il manuale
per il prodotto, se si passa ad altri!
Lasciate materiale da imballaggio in giro con noncuranza.
Sacchetti di plastica, ecc. può essere un giocattolo pericoloso per
i bambini.
Assicurarsi che la tensione nominale corrisponde alla targhetta
con la tensione di alimentazione locale nel cablaggio della casa.
Se il danno per l'unità o il cavo di alimentazione, il dispositivo non
può più essere utilizzato e deve essere riparato da un tecnico
qualificato.
Esegui il cavo di alimentazione su spigoli vivi e bordi o superfici
calde.
Non puntare mai il laser verso persone o animali. Tenere
l’apparecchio sempre in modo che il laser emetti il
fascio partendo dal proprio corpo. Non guardare mai
nel laser per evitare gravi lesioni agli occhi. Non
puntare mai il laser verso uno specchio o verso altre
superfici altamente riflettenti. Il fascio deviato
incontrollato potrebbe colpire persone o animali.
LASERSTRAHLUNG
NICHT IN DEN STRAHL BLICKEN
LASER KLASSE 2
LASER RADIATION
DO NOT STARE INTO BEAM
LASER CLASS 2
EN 60825-1:2014
Strahlungsleistung / Optical Power:
< 1 mW
Wellenlänge / Wave Length:
650 nm
Batt: 2x LR03 (AAA)
Rimuovere le batterie quando non ha in programma dal gruppo.
Potrebbe trattarsi di sostanze chimiche emesse dalle batterie,
che possono danneggiare l'unità.
.
Si prega di seguire le seguenti istruzioni al fine di evitare
malfunzionamenti, danni e problemi alla salute e le istruzioni
generali di sicurezza allegata:

9
Informazioni sulla sicurezza
Spegnere la macchina e scollegare il cavo di alimentazione se
non si utilizza il dispositivo o pulirlo.
Indossate la vostra sicurezza di screening, la bocca e
protezione per le orecchie.
Utilizzare dischi diamantati solo che sono taglienti e in
buone condizioni. Sostituire le lame immediatamente
quando si presentano crepe o se sono deformate.
Sostituire le lame in coppia.
Utilizzare solo dischi, la velocità consentita è di almeno alto come
al massimo dei giri a vuoto di questa macchina (10200 min-1, o
80 m/s).
Quando si sostituiscono le lame per le corrette dimensioni dei
dischi. L'inserimento della lama deve inserirsi senza gioco
sull'asse motore della macchina. Non utilizzare adattatori.
Smontare l'unità e di non tentare alcuna riparazione. Il dispositivo
non contiene parti sostituibili dall'utente o da riparare. Se avete
problemi contattate il nostro servizio clienti.
Le batterie non appartengono nella
spazzatura.
È possibile caricarla di nuovo a noi
inviare o consegnare nei negozi locali o
punti di raccolta delle pile.

10
Inbetriebnahme
Bestimmungsgemäßer Gebrauch
Die Mauernutfräse wird zum Schneiden von Leitungs- und Kabelschlitzen in
Mauerwerk und Beton verwendet - vorausgesetzt, dass geeignete
Trennscheiben verwendet werden, wie sie in diesem Handbuch beschrieben
sind.
Die Maschine ist nur für den Trockenschnitt geeignet.
Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die
Beanspruchungen des gewerblichen Einsatzes vorgesehen.
Inbetriebnahme
Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild
übereinstimmen. 230 V Geräte können auch an einem 220 V Stromnetz
betrieben werden und umgekehrt.
Vergewissern Sie sich vor dem Anschließen der Maschine an das Stromnetz,
dass die Maschine ausgeschaltet ist, um ein unbeabsichtigtes Anlaufen zu
verhindern.
Drücken Sie den Entriegelungsknopf (12) und betätigen Sie dann den
EIN/AUS Schalter (3) um die Maschine in Betrieb zu nehmen. Eine
Steuerelektronik startet die Maschine langsam (Sanftanlauf). Die Maschine
muss volle Drehzahl erreicht haben, bevor Sie mit dem Schlitzen beginnen.
Laser
Die Maschine ist mit einem Laser, der Ihnen das Führen der Maschine erleichtert,
ausgestattet. Mit dem Schalter (16) können Sie den Laser ein- und ausschalten.
Der Laser wird mit zwei Batterien LR03 (AAA) betrieben. Öffnen Sie das
Batteriefach, um die Batterien zu wechseln. Achten Sie auf korrekte Polarität und
verwenden Sie nur Batterien gleichen Typs und Ladezustandes.
12
3

11
Benutzung
Wechseln und Einrichten der Trennscheiben
Achtung! Ziehen Sie vor allen Arbeiten den Netzstecker aus der Steckdose!
Zum Wechseln der Trennscheiben oder zum Einrichten der Nutenbreiten gehen
Sie wie folgt vor:
Nehmen Sie die Klemmschraube (4) des Tiefenanschlages (6) heraus und
klappen Sie den Tiefenanschlag vollständig von der Maschine ab.
Drücken Sie den Wellensperrknopf (10) und lösen Sie mit dem beiliegenden
Stiftschlüssel (15) den Klemmflansch (18). Beachten Sie, dass es sich hier um ein
Linksgewinde handelt! Sie können jetzt die Trennscheiben und Distanzscheiben
nacheinander von der Welle und aus dem Gehäuse fädeln.
Reinigen Sie alle Scheiben und Flansche vor dem Wiedereinbau sorgfältig. Alle
Teile sollten trocken und sauber und insbesondere frei von Schmiermitteln sein.
Zuerst wird der Antriebsflansch (21) auf die Welle aufgeschoben. Achten Sie
darauf, dass das Innenprofil des Antriebsflansches in das Außenprofil der Welle
eingreift. Danach folgen die Wellenhülse (22), die Distanzscheiben (20) und die
Trennscheiben (7). Die Richtungspfeile auf den Trennscheiben müssen mit dem
Richtungspfeil auf dem Gehäuse übereinstimmen. Sichern Sie alles mit dem
Klemmflansch (18). Ziehen Sie den Klemmflansch mit dem beiliegenden
Stiftschlüssel (15) handfest an. Beachten Sie, dass es sich hier um ein
Linksgewinde handelt!
Befestigen Sie zum Schluss den Tiefenanschlag wieder mit der Klemmschraube.
Sie können durch unterschiedliche Anordnung der Distanzscheiben Schnittbreiten
von etwa 14, 19 und 29 mm einstellen.
Schnittbreite etwa 14 mm Schnittbreite etwa 19 mm
Schnittbreite etwa 29 mm
10 mm
15 mm
10 + 15 mm
10 mm
15 mm

12
Benutzung
Allgemeine Hinweise zur Benutzung
Achtung! Das Gerät ist nur für Trockenschnitt geeignet.
1. Untersuchen Sie vor der Arbeit den Schnittbereich mit einem Metalldetektor
auf eventuelle Netzleitungen oder Rohre.
2. Stellen Sie die gewünschte Schnitttiefe ein. Lösen Sie dazu die
Klemmschraube (4) und stellen Sie den Tiefenanschlag (6) entsprechend ein.
Ziehen Sie die Klemmschraube wieder an.
3. Halten Sie die Maschine mit beiden Händen und schalten Sie ein. Setzen Sie
die Maschine mit der vorderen Kante der Auflage am Mauerwerk an und
tauchen Sie sie langsam ein, bis der Anschlag gerade aufliegt.
4. Fräsen Sie jetzt die Nut durch Ziehen der Maschine in angegebener Richtung.
Achtung! Fräsen Sie nur geradlinig. Es ist nicht möglich Kurven zu schneiden.
5. Schwenken Sie am Ende der Mauernut die Maschine aus der Nut heraus und
schalten Sie diese erst dann aus.
6. Legen Sie die Maschine erst dann ab, wenn Sie vollständig zum Stillstand
gekommen ist. Die Trennscheiben werden im Betrieb sehr heiß. Berühren Sie
diese nicht bevor sie nicht komplett abgekühlt sind.
7. Benutzen Sie das beiliegenden Stemmeisen (14) um den verbleibenden Steg
zwischen den Nuten im Mauerwerk herauszubrechen.
Staubabsaugsadapter
Die Maschine entwickelt eine erhebliche Menge Staub. Benutzen Sie unbedingt
einen geeigneten Staubsauger und tragen Sie eine Atemschutzmaske!
Die Maschine besitzt einen Staubabsaugungsflansch (8). Verwenden Sie den
beiliegenden Staubabsaug-Adapter (9) um die Maschine mit einem geeigneten
Staubsauger zu verbinden.

13
Benutzung
Ersatz-Trennscheiben
Sie können passende Ersatztrennscheiben bei Westfalia bestellen
(Artikel Nr. 93 24 82).
Es passen Trennscheiben mit den folgenden Daten:
Art: segmentierte Trockenschnitt Diamant-Trennscheibe
Außendurchmesser: 150 mm
Innendurchmesser: 22,22 mm
Zulässige Maximalgeschwindigkeit: 80 m/s oder 10200 min-1
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.
Achten Sie darauf, dass das Gerät immer sauber, trocken und frei von Öl ist.
Verwenden Sie zum Säubern nur ein trockenes Tuch. Verwenden Sie auf
keinen Fall scharfe Reiniger oder entflammbare Substanzen, wie Benzin,
Verdünnung, Terpentin oder ähnliches.
Sorgen Sie dafür, dass die Lüftungsschlitze immer frei sind, damit eine
Überhitzung des Gerätes vermieden wird.

14
Technische Daten
Nennspannung: 230 V~ 50 Hz
Nennleistung: 1700 W
Leerlaufdrehzahl: 4000 min-1
Trennscheibendurchmesser: 150 mm
Schnitttiefe: 10 –40 mm
Schnittbreite: 14, 19, 29 mm
Gewicht: 4,6 kg
Laser: Klasse 2
Strahlungsleistung: < 1 mW
Wellenlänge: 650 nm
Batterie: 2x LR03 (AAA)
Schalldruckpegel*: LPA = 101,88 dB(A), KPA = 3 dB(A)
Schallleistungspegel*: LWA = 112,88 dB(A), KWA = 3 dB(A)
Hand-Arm-Vibration*: 9,564 m/s2, K= 1,5 m/s2
Schutzklasse: II
* Geräusch- und Schwingungsbelastungen können im Gebrauch je nach Benutzungsweise des
Gerätes von den angegebenen Werten abweichen.

15
Inbetriebnahme
Intended Use
The wall router cuts slots for cables and pipes in all kinds of brickwork and
concrete, provided that suitable cutting discs, as described in this manual, are
used.
The machine is suitable for dry cutting only.
This machine has been developed for private use and is not designed for the
demands of industrial use.
Start-Up
Make sure that the mains voltage corresponds to the rated voltage of this
machine. Units rated with 230 V also can be used with 220 V power networks
and vice versa.
Before connecting the machine to mains power, make sure that it is switch off
to prevent unintentional starting.
Press the unlocking button (12) and then operate the ON/OFF switch (3) to
turn on the machine. An electronic device starts the machine slowly (soft start).
The machine must have reached full speed before you can start cutting.
Laser
The machine is equipped with a laser, which makes guiding the machine easier.
With the switch (16) you can turn the laser on and off.
The laser is operated with two batteries LR03 (AAA). Open the battery
compartment to change the batteries. Please observe correct polarity and only
use batteries of the same type and charging state.
12
3

16
Operation
Changing and setting the Cutting Discs
Warning! Pull the power plug before undertaking any work on the machine!
To change the cutting discs or to adjust the cutting width proceed as follows:
Remove the locking screw (4) of the depth stop (6) and fold the depth stop away
from the machine.
Press the shaft lock button (10) and use the included face spanner (15) to remove
the clamping flange (18). Please keep in mind these are left hand threads! You
can now remove the the cutting discs and flanges from the shaft one after
another.
Clean all discs and flanges carefully before reassembly. All parts must be clean
and especially free from lubricants.
First slide the drive flange (21) onto the shaft. Make sure the inside profile of the
flange engages with the outside profile of the shaft. After that follow the chaft
sleeve (22), the spacers (20) and the cutting discs (7). The direction arrows on
the cutting discs must correspond with the arrow on the housing. Secure
everything with the clamping flange (18). Tighten the clamping flange with the
included face spanner (15) hand tight. Please keep in mind these are left hand
threads!
At last, reattach the depth stop with the locking screw.
You can set cutting widths of approximately 14, 19 and 29 mm by switching the
spacers.
Cutting Width approx. 14 mm Cutting Width approx. 19 mm
Cutting Width approx. 29 mm
10 mm
15 mm
10 + 15 mm
10 mm
15 mm
