Westfalia 80 84 59 User manual

Westfalia Bedienungsanleitung
Nr. 109525

Bedienungsanleitung
3 in 1 Greifwerkzeug
Artikel Nr. 80 84 59
3 in 1 Pickup Tool
Article No. 80 84 59
Instruction Manual

2
Before first use, please familiarize yourself with the proper usage of the
device. Keep these operating instructions for future reference.
This operating instruction contains important details for handling the
device. Please pass it on along with the unit if it is handed over to a
third party!
Please read the safety instructions most carefully!
These instructions will make it easier for you to handle the device
appropriately and help prevent misunderstandings and possible
damages.
Dear Customers
Bitte machen Sie sich vor der Inbetriebnahme mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung gut auf.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetrieb-
nahme und Handhabung. Legen Sie die Anleitung dem Produkt bei,
wenn Sie es an Dritte weitergeben!
Bitte beachten Sie unbedingt die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen
helfen, Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren

3

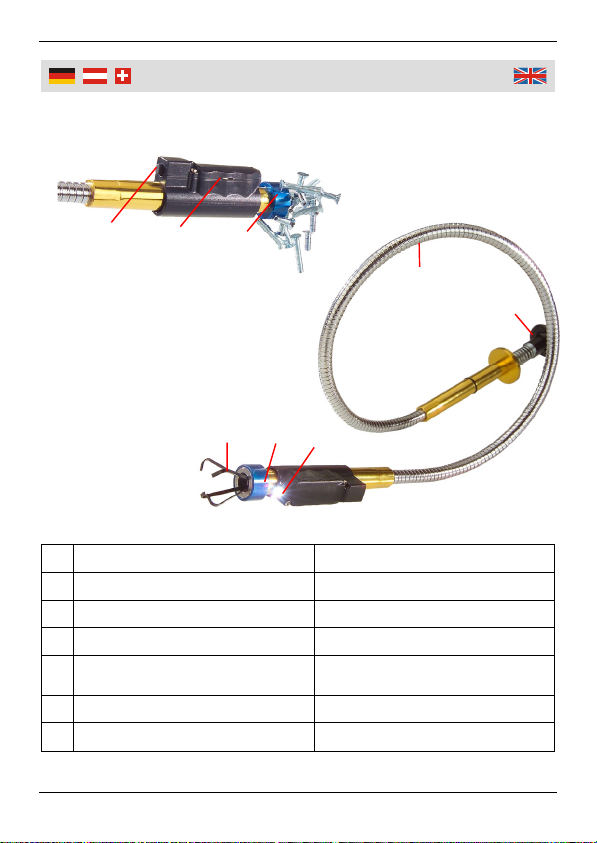

1 EIN/AUS-Schalter für LED ON/OFF Switch for LED
2 Batteriefach Battery Compartment
3 Magnet Magnet
4 Biegsamer Metallschlauch Flexible Metal Shaft
5 Drucktaste für 4-Zinken-
Greifer Push Button for 4-prong Claw
6 LED LED
7 4-Zinken-Greifer 4-prong Claw
Übersicht | Overview
1 23
4
5
6
3
7

4
Sicherheitshinweise und Benutzun
g
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhalten von der zuständigen Person
Anweisungen, wie das Gerät zu benutzen ist.
Das 3 in 1 Greifwerkzeug ist kein Spielzeug. Halten Sie es von
Kindern fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.
Plastiktüten etc. können zu einem gefährlichen Spielzeug für
Kinder werden.
Benutzen Sie Greifwerkzeug bestimmungsgemäß nur zum
Greifen von Gegenständen in schlecht zu erreichende Stellen im
Fahrzeugbereich, in Maschinen, Bauteilen oder ähnlichen
Stellen. Das Gerät ist nicht für medizinische Zwecke geeignet
und darf nicht bei Menschen und Tieren angewandt werden.
Schauen Sie nicht direkt in die LED und richten Sie den
Lichtstrahl nicht direkt gegen die Augen von Menschen oder
Tieren.
Benutzen Sie das Greifwerkzeug nicht unter 0°C und nicht über
+45°C.
Lassen Sie keine Feuchtigkeit in das Gehäuse eindringen.
Setzen Sie das Gerät keinen hohen Temperaturen und starken
Vibrationen aus und vermeiden Sie eine starke mechanische
Beanspruchung. Setzen Sie das Gerät nicht direkten Sonnen-
licht, Feuchtigkeit, Verschmutzungen oder starken Magnetfeldern
aus.

5
Sicherheitshinweise und Benutzun
g
Benutzen Sie das Gerät auch nicht in Hochspannungsstromkrei-
sen. Die zu inspizierenden Objekte oder Anlagen müssen immer
spannungslos sein.
Knicken Sie den Metallschlauch nicht zu stark. Der minimale
Biegeradius des Metallschlauches beträgt 12 cm. Knicken Sie
den Metallschlauch nicht an der Steckverbindungen.
Nehmen Sie die Batterien bei längerem Nichtgebrauch aus dem
Gerät.
Batterien dürfen nicht geladen, nicht auseinander genommen, ins
Feuer geworfen oder kurzgeschlossen werden.
Nehmen Sie keine technischen Veränderungen an dem Gerät
vor. Zerlegen Sie das Gerät nicht und unternehmen Sie keine
Reparaturversuche. Das Gerät enthält keine durch Sie auswech-
selbaren oder zu reparierenden Teile. Wenden Sie sich bei
Problemen an unseren Kundenservice.
Vor der ersten Benutzung
Nehmen Sie das Gerät aus der Verpa-
ckung. Halten Sie die Verpackungsmateria-
lien von Kleinkindern fern.
Entfernen Sie vor der ersten Benutzung
den Transportstreifen vom Greifwerkzeug.
Benutzung
1. Schalten Sie bei Bedarf die LED ein. Zum Einschalten der LED
drücken Sie den EIN/AUS-Schalter (1) einmal und zum Aus-
schalten drücken Sie den Schalter erneut. Schalten Sie bei
Nichtbenutzung die LED aus, um die Batterien nicht unnötig zu
verbrauchen.
2. Stecken Sie das Greifwerkzeug in die Stelle hinein, aus der Sie
den Gegenstand herausholen möchten. Ist der Gegenstand aus
Metall, wird er vom Magneten (3) angezogen.

6
Sicherheitshinweise und Benutzun
g
+ +
–
3. Zum Ergreifen des Gegenstandes, drücken Sie die Drucktaste
(5), bis zum Anschlag, um den 4-Zingen-Greifer (7) auszufah-
ren. Lassen Sie die Drucktaste etwas los, um den Gegenstand
zu greifen. Wenn der 4-Zinken-Greifer den Gegenstand um-
klammert hat, lassen Sie die Drucktaste los und holen den
Gegenstand heraus.

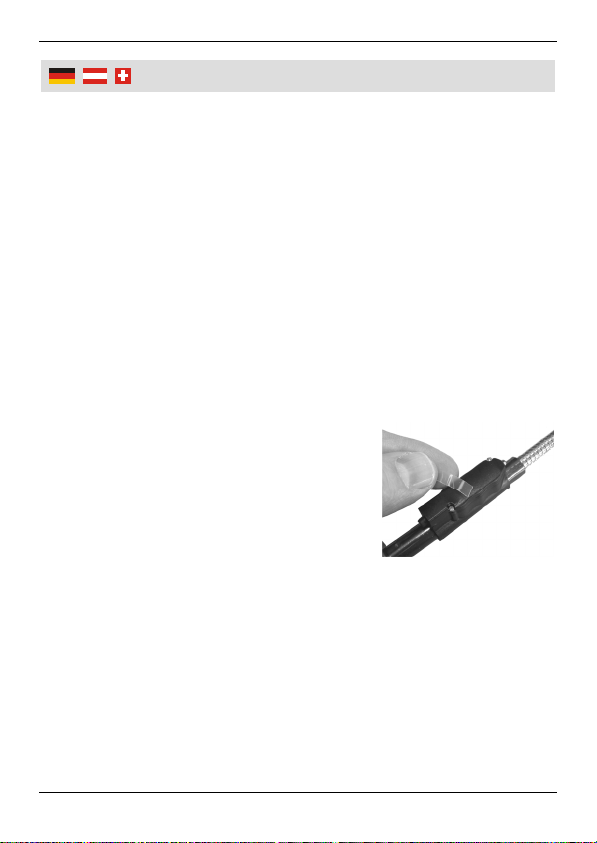

LED-Einheit verschieben
Befindet sich der Gegenstand, der
herausgeholt werden soll in einem
sehr engen Spalt, können Sie die
LED-Einheit komplett vom Magneten
weg, in Richtung Drucktaste schieben.
An beiden Enden des Greifwerkzeugs
ist ein Gummiring angebracht. Bis zu
diesem Ring kann die LED-Einheit
geschoben werden.
Batterie einsetzen/ersetzen
1. Lösen Sie die Schrauben und nehmen Sie den Batteriefach-
deckel ab.
2. Setzen Sie Batterie in
das Gerät, wie in der
Zeichnung abgebildet
und schrauben Sie
den Deckel wieder auf
das Gehäuse.
3. Entfernen Sie alte Batterien baldmöglichst aus dem Gerät und
ersetzen Sie diese durch neue gleichen Typs und Abmessung.
Das Greifwerkzeug benötigt 3 Knopfzellen des Typs LR41.
Gummiring

7
Reini
g
un
g,
La
g
erun
g,
Technische Daten
Reinigung und Lagerung
Reinigen Sie das Gehäuse nur mit einem trockenen, oder leicht
befeuchteten Tuch. Benutzen Sie keine aggressiven Chemika-
lien oder Scheuermittel zu Reinigung.
Lagern Sie das Greifwerkzeug an einem vor Staub, Schmutz
und Feuchtigkeit geschützten Ort.
Bei längerer Nichtbenutzung nehmen Sie die Batterien aus dem
Gehäuse. Auslaufende Batteriesäure kann zur Zerstörung des
Gerätes führen.
Technische Daten
Spreizung des 4-Zinken-Greifers ca. 2 cm
Ausfahrlänge der Zinken ca. 2 cm
Metallschlauchlänge 60 cm
Magnetkraft 680 g
Spannungsversorgung 3 x LR41
Minimaler Biegeradius des Metall-
schlauches 12 cm
Batterien gehören nicht in den Hausmüll.
Sie können sie kostenlos an uns zurück-
senden oder bei örtlichen Geschäften oder
Batteriesammelstellen abgeben.

8
Installation and Usin
g
Persons with limited physical, sensorial or mental abilities are
not allowed to use the unit, unless they are supervised and
briefed for their safety by a qualified person.
The 3 in 1 pickup tool is not a toy. Keep it out of the reach of
children.
Do not leave packaging materials lying around. Plastic bags may
become a dangerous toy for children.
Use the pickup tool for its designed purpose, to grab resp. to lift
up objects in hard to reach areas in automotives, machines
electronic components etc. The unit is not designed for medical
purposes and the pickup tool may not be used on persons and
animals!
Do not stare directly into the LEDs and do not direct the light
beam towards peoples or animals.
Do not operate the pickup tool at temperatures below 0°C and
over +45°C.
Do not allow liquids to enter the housing.
Do not expose the pickup tool to excessive temperatures or
strong vibrations and avoid strong mechanical stress. Do not
expose the unit to direct sunlight, humidity, dirt or strong mag-
netic fields.
Do not use the unit in high voltage circuits. Make sure the areas
or the objects to be lifted are always voltage-free.
Do not bend the metal hose too much. The min. bending radius
of the hose is 12 cm. Do not bend the metal hose on the connec-
tions.
Please mind the following safety notes to avoid
malfunctions, damages or physical injuries:

9
Installation and Usin
g
If you do not plan to use the unit for some time, remove the
batteries.
Do not disassemble, burn, or short-circuit batteries and do not
attempt to recharge non-rechargeable batteries.
Do not modify the unit. Do not disassemble the unit or attempt to
repair it yourself. It does not contain parts serviceable by you. If
there are any questions or problems, please contact our cus-
tomer service.
Before first Use
Remove all parts from the packaging. Keep
packaging material out of reach of children.
There is risk of suffocation!
Remove the transport protection foil prior to
use the pickup tool for the first time.
Using
1. If needed, switch on the LED. To switch on press the ON/OFF
switch (1) once. To switch off, press the ON/OFF switch again. If
you do not use the pickup tool, switch off the LED in order not to
drain the batteries unnecessarily.
2. Insert the pickup tool into the tight space in order to lift up the
objects. If the object is magnetic, it will be attracted from the
magnet (3).
3. To grab the object, completely press down the button (5) in order
to extend the 4-prong claw (7). Lightly release the push button to
grasp the object. As soon as the claw grasps the object, release
the push button and lift up from the tight space.

10
Installation and Usin
g
+ +
–

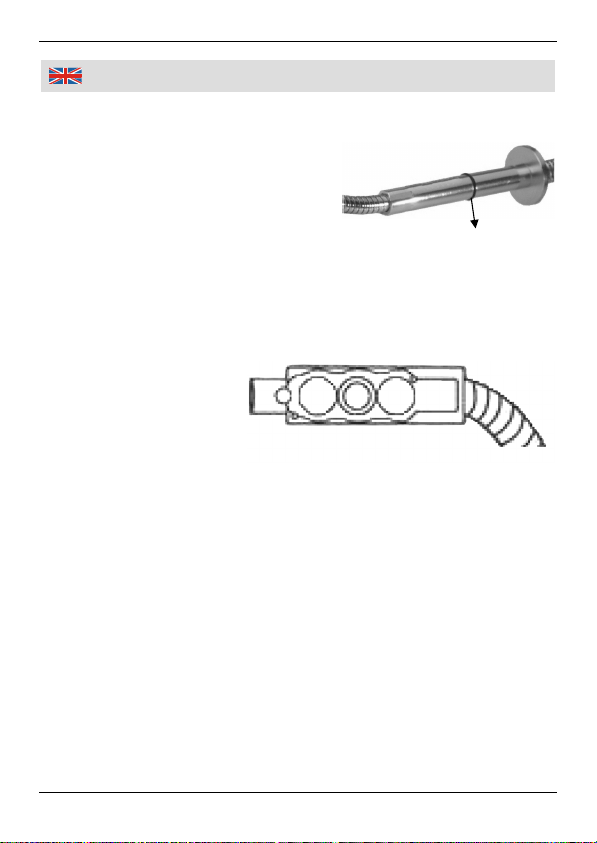

Sliding the LED Head
If the object to be lifted is situated in a
very thigh space, you can slide the
complete LED head from the magnet
in direction to the push button. On
both sides of the pickup tool you will
find rubber rings. Up to these rubber
rings the LED head can be pushed.
Inserting/replacing the Batteries
1. Unscrew the screws of the battery compartment and remove the
lid.
2. Place the batteries
into the battery com-
partment as shown in
the drawing. Re-
tighten the battery
compartment lid.
3. Remove the spent batteries as soon as possible and replace the
batteries with fresh one of the same type and dimensions. The
pickup tool requires 3 button cells of the type LR41.
Rubber Ring

11
Installation and Usin
g
Cleaning and Storing
Clean the housing of the pickup tool with a dry or if necessary
with a moistened cloth. Do not use aggressive chemicals or
abrasive for cleaning.
Store the pickup tool properly and protect it from dust, dirt and
moisture.
If you do not use the pickup tool for long period of time, remove
the batteries. Leaking batteries can damage the tool.
Technical Data
Batteries do not belong in household
garbage.
For battery disposal, please check with your
local council.
Spread of the 4-prong Claw approx. 2 cm
Projection Length of the 4-prong Claw approx. 2 cm
Metal Hose Length 60 cm
Magnetic Force 680 g
Power Supply 3 x LR41
Minimum Bending Radius of the Metal
Hose 12 cm

Gestaltung urheberrechtlich geschützt 12 © Westfalia 04/11
Installation and Usin
g
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
| Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen
Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn
bitte Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep
in mind that many of its components consist of valuable materials,
which can be recycled.
Please do not discharge it in the rubbish bin, but check with your local
council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
