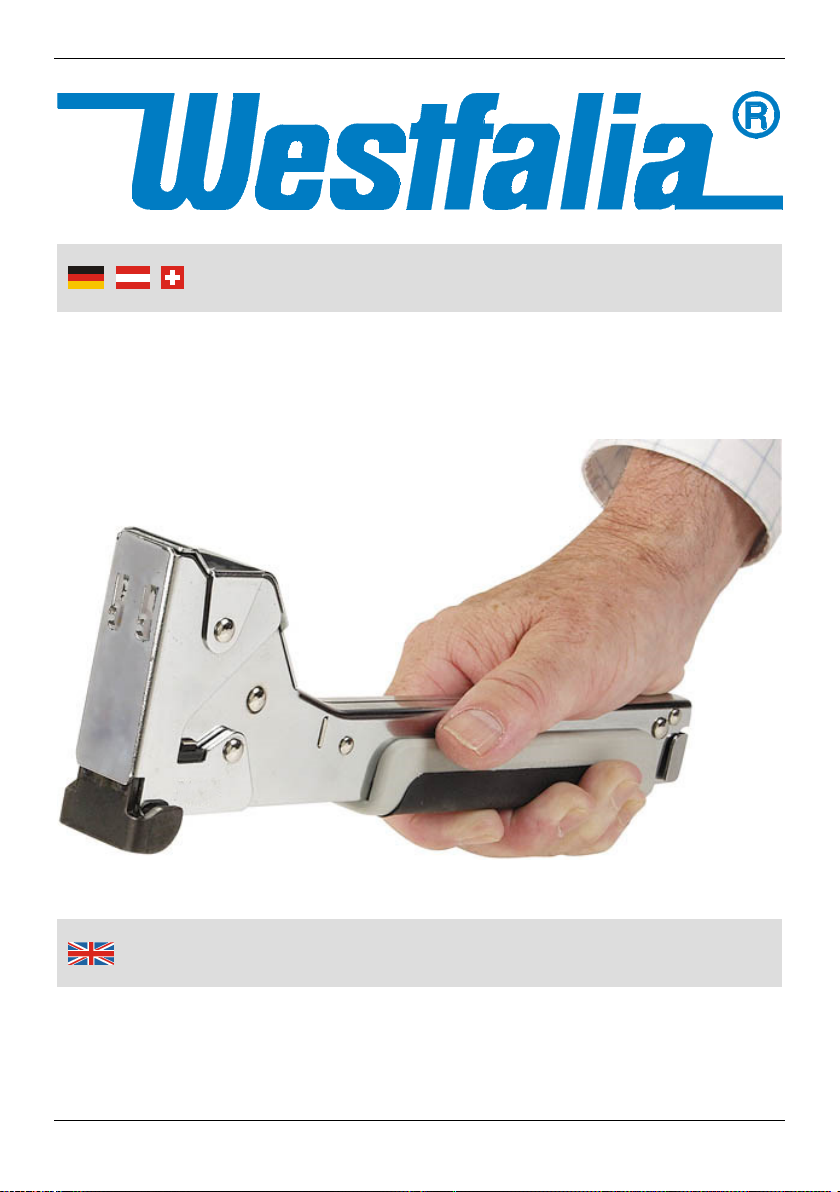

Westfalia 98 16 70 User manual

Hand Hammer-Tacker
Artikel Nr. 98 16 70
Hand Hammer Tacker
Article No. 98 16 70
Originalbetriebsanleitung
Original Instructions

2
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

3
Sicherheitshinweise
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Befestigen Sie mit dem Gerät keine elektrischen Kabel. Dadurch können
die Kabel beschädigt werden und Unfälle verursacht werden.
Nehmen Sie keine Veränderungen an dem Gerät vor. Richten Sie ein in
Betrieb befindliches Gerät niemals auf sich selbst oder andere Personen.
Wenn erforderlich, tragen Sie Personenschutzausrüstungen, wie
Schutzbrille oder Gehörschutz.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde.
Schützen Sie das Gerät von Feuchtigkeit!
Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und
lassen Sie es durch einen Fachmann instand setzen oder wenden Sie sich
an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und unterneh-
men Sie keine eigenen Reparaturversuche.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

4
Safety Notes
Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Do not use the machine to fasten electrical wiring. Contact with electric
lines can lead to fire and electric shock.
Do not modify the electric staple gun. Do not point the stapler while in
operation at yourself or other persons.
If necessary wear safety equipment such as safety goggles and ear
protection.
Do not continue using the unit if it was damaged or if it was dropped.
Protect the unit from moisture!
Should the unit become damaged do not use it and have it repaired by a
professional or contact our customer support department. Do not disas-
semble the unit or try repairing it yourself.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

5
Consignes de sécurité
Les personnes ayant des capacités physique, sensorielles ou mentales
limitées ne devraient pas utiliser le cloueuse électrique, mais seulement
sous le contrôle et après avoir reçu les instructions de la personne
responsable pour la leur sécurité.
Ne pas utiliser l'outil pour fixer des lignes électriques. Le contact avec des
lignes électriques peut provoquer un choc électrique et d'incendie.
Ne modifiez pas l'outil. Ne jamais pointer l'outil allumé vers vous ou vers
autres.
Si nécessaire, porter un équipement de protection comme des lunettes de
sécurité ou une protection auditive.
Ne pas utiliser l'outil, s’il ne fonctionne pas normalement ou s'il est tombé.
Protégez l'outil de l'humidité!
Si l'outil est endommagé, ne pas continuer à l'utiliser et le faire réparer par
un technicien qualifié ou contactez notre service à la clientèle. Ne pas
démonter l'outil et ne chercher pas de le réparer vous-même.
.
Afin d’éviter un mauvais fonctionnement, des dommages, des
effets néfastes sur la santé, veuillez respecter les instructions
suivantes et les consignes générales de sécurité ci-joint:

6
Informazioni sulla sicurezza
Le persone con limitate capacità fisiche, sensoriali o mentali non possono
utilizzare la spillatrice elettrica, se non sotto il controllo e dopo aver ricevuto
rispettive istruzioni dalla persona responsabile alla loro sicurezza.
Non utilizzare l’utensile elettrico per il fissaggio di linee elettriche. Il contatto
con linee elettriche può provocare scosse elettriche e incendi.
Non apportare modifiche all’utensile. Non puntare mai un utensile accesso
verso sé stessi o altri.
Se necessario, indossare dispositivi di protezione individuale come occhiali
di sicurezza o una protezione per l’udito.
Non utilizzare l'utensile, se non funziona correttamente o è caduto.
Proteggere l'apparecchio dall’umidità!
In caso l'utensile risulti danneggiato, non continuare ad utilizzarlo e farlo
riparare da un tecnico qualificato o contattare il nostro servizio di
assistenza clienti. Non smontare l'utensile e non tentare qualsiasi
riparazione per conto proprio.
.
Si prega di seguire le seguenti istruzioni al fine di evitare
malfunzionamenti, danni e problemi alla salute e le istruzioni
generali di sicurezza allegata:

7
Inbetriebnahme
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum Heften von Pappe, Isoliermaterial, Stoffen,
Folien, Leder und ähnlichen Materialien auf einem Untergrund aus Holz
oder holzähnlichem Material. Das Gerät ist nicht geeignet zum Befestigen
von Wand- oder Deckenverkleidungen.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung. Für Schäden, die aus nicht bestimmungsgemäßer Verwendung
resultieren, haftet der Betreiber.
Vor der ersten Benutzung
Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie
die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungs-
gefahr!
Einsetzen der Klammern
Bitte berücksichtigen Sie bei der Auswahl von Klammern das Material, in das
die Klammern eingetrieben werden. Je härter das Material ist, desto kürzer
sollten die Klammern oder Nägel sein.
Haken Sie den Deckel des Klammermagazines, der sich am Ende des Griffes
befindet, durch Eindrücken und Ausfädeln aus und ziehen Sie Zubringer und
Feder mit Federführung heraus. Legen Sie Streifen von Klammern des
gewünschten Typs mit einer Gesamtlänge von nicht mehr als 12 cm in das
Magazin ein und führen Sie die herausgenomme Baugruppe wieder ein.
Haken Sie die Lasche des Verschlussstücks wieder in die Aussparung im
Gehäuse ein.
Benutzung
Schlagen oder drücken Sie das Hammerende des Hammertackers
ausreichend kräftig auf die Stelle, an der eine Klammer eigetrieben werden
soll. Durch die Wucht des Aufschlages wird die Klammer eingetrieben.
Reinigung und Lagerung
Halten Sie das Magazin und alle Führungen frei von Fremdkörpern.
Tauchen Sie das Gerät nicht in Flüssigkeiten und verwenden Sie zum
Reinigen nur ein trockenes, eventuell auch leicht feuchtes Tuch.
Lagern Sie das Gerät an einem trockenen, vor Staub und Schmutz
geschützten Ort.

8
Operation
Intended Use
The machine is intended for tacking of cardboard, insulating material,
fabric, foils, leather and similar materials on surfaces of wood or materials
similar to wood. The machine is not suitable for the attachment of wall and
ceiling panelling.
The intended use also includes an operation following the operating
instructions. The operator is liable for any damage caused by improper use.
Before first Use
Remove the unit and the accessory out of the packaging. Keep packaging
materials out of reach of children. There is risk of suffocation!
Inserting Staples
Please keep in mind that staples must be suited to the material they are used
in. The harder the material is, the shorter the staples should be.
Unhook the end of the staple magazine spring assembly from the end of the
handle by pressing it down and disengaging it from the stapler. Pull out the
entire assembly and insert strips of staples of the desired type no longer than
a total of 12 cm into the stapler and reinsert the spring assembly. Hook the
end cap into the slot in the housing.
Operation
Strike the place into which you desire to drive a staple with the hammer end of
the stapler with a sufficient amount of force of press the hammer end of the
stapler down onto the surface with sufficient power. The staple is driven into
the surface with the power of the impact.
Cleaning and Storing
Keep the magazine channel free from debris and foreign objects.
Do not submerge the unit in liquids of any kind and only use a dry cloth to
clean it. At the utmost use a slightly wet cloth.
Store the unit in a dry place that is protected from dust and dirt.

9
Gewicht: Ca. 935 g
Abmessungen: Ca. 280 x 95 x 34 mm
Verbrauchsmaterial
Klammern:
6 mm: Art. Nr. 81 16 95
8 mm: Art. Nr. 18 04 63
10 mm: Art. Nr. 81 20 99
12 mm: Art. Nr. 18 06 04
14 mm: Art. Nr. 18 06 46
Weight: Approx. 935 g
Dimensions: Approx. 280 x 95 x 34 mm
Consumables
Staples:
6 mm: Art. Nr. 81 16 95
8 mm: Art. Nr. 18 04 63
10 mm: Art. Nr. 81 20 99
12 mm: Art. Nr. 18 06 04
14 mm: Art. Nr. 18 06 46
Technical Data
Technische Daten

Gestaltung urheberrechtlich geschützt 10 © Westfalia 01/14
