Westfalia 92 86 37 User manual

Originalanleitung
Original Instructions
Druckluft-Werkzeugsatz, 3-teilig
Artikel Nr. 92 86 37
3 Pcs Compressed Air Tool Set
Article No. 92 86 37

2
Instruction manuals provide valuable hints for using your new device.
They enable you to use all functions, and they help you avoid misun-
derstandings and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang
mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu
nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und
Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

Übersicht | Overview
3
1e
1d
1c
1b
1a
1h
1f
1g
2a
2b
2c
2d
3a
3b
3c

Übersicht | Overview
4
1
Druckluft-Prüfer
Compressed Air Tester
1a
Manometer
Manometer
1b
Aufhängebügel
Hanger
1c
Luftablasstaste
Deflation Button
1d
Stecknippel
Plug Nipple
1e
Ventilstecker
Valve Connector
1f
Abzug
Trigger
1g
Druckluftpistole
Air Gun
1h
Luftschlauch
Air Hose
2
Druckluft-Ausblaspistole
Blow-out Gun
2a
Ausblasöffnung
Outlet
2b
Abzug
Trigger
2c
Stecknippel
Plug Nipple
2d
Aufhängebügel
Hanger
3
Druckluftschlauch
Air Hose
3a
Schnellkupplung
Quick Coupler
3b
Luftschlauch
Air Hose
3c
Stecknippel
Plug Nipple

5
Sicherheitshinweise
Das Gerät ist nur für den privaten Gebrauch bestimmt. Er ist nicht
für den gewerblichen Dauereinsatz bestimmt.
Verwenden Sie das Gerät gemäß dieser Bedienungsanleitung
und nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn sie werden durch eine Betreuerin/einen Betreuer beaufsich-
tigt und unterwiesen.
Halten Sie das Gerät außer Reichweite von Kindern.
Verbinden Sie den Druckluftanschluss nur über die Schnellver-
schlusskupplung mit dem Gerät und regulieren Sie die Arbeits-
druckeinstellung über einen Druckminderer. Der maximal zuläs-
sige Arbeitsdruck darf niemals überschritten werden, siehe hierzu
die Technischen Daten.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare
Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten
Sitz und Funktionstüchtigkeit. Lose Schläuche können eine
ernsthafte Verletzungsgefahr darstellen. Benutzen Sie nur Si-
cherheitskupplungen.
Trennen Sie das Gerät bei längerem Nichtgebrauch und bei
Wartungsarbeiten von der Druckluftquelle.
Das Gerät darf nicht zweckentfremdet oder umgebaut werden.
Verwenden Sie nur Original-Ersatzteile. Nicht empfohlene Ersatz-
teile können ein Gefahrenrisiko darstellen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet
oder beschädigt wurde. Unternehmen Sie keine eigenen Repara-
turversuche. Wenden Sie sich an unseren Kundendienst.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
folgenden Hinweise:

6
Benutzung des Luftdruckprüfers
Bestimmungsgemäße Verwendung
Das Gerät dient zur Überprüfung des Luftdrucks
und zum Auffüllen/Ablassen der Luft von Reifen,
wie Pkw-, Motorrad-, LKW-, oder Fahrradreifen.
Zur bestimmungsgemäßen Verwendung gehört
auch das Einhalten der Anleitung.
Jede darüberhinausgehende Verwendung
(andere Medien, Gewaltanwendung) oder ei-
genmächtige Veränderung (Umbau, kein Original-Zubehör) können
Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie das Gerät aus der Verpackung und überprüfen alle Teile auf
Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkin-
dern fern. Es besteht Erstickungsgefahr!
Hinweise
Der optimale Luftdruck im Autoreifen sorgt nicht nur für sicheres
Fahrverhalten und lange Haltbarkeit Ihrer Reifen –durch den richtigen,
vom Fahrzeughersteller empfohlenen Reifendruck, sparen Sie auch
Kraftstoff.
Die Angaben zum komfortablen Mindestdruck Ihrer Reifen finden Sie in
der Bedienungsanleitung Ihres Fahrzeuges oder z.B. am Türholm oder
hinter der Tankklappe.
Die zum Auffüllen des Reifens benötigte Druckluft muss ölfrei sein. Es
darf kein Öler vor dem Gerät angeschlossen sein. Verwenden Sie am
besten einen eigenen Druckluftschlauch nur für die Arbeit mit dem
Gerät, da sich in anderen Druckluftschläuchen evtl. noch Ölreste befin-
den könnten.
Messen
1. Setzen Sie den Ventilstecker (1e) auf das Reifenventil. Drücken Sie
dazu den Hebel herunter, um den Klemmmechanismus zu entriegeln.
Sobald Sie den Hebel loslassen, klemmt sich der Stecker am Ventil
fest.
2. Lesen Sie den vorhandenen Druck auf dem Manometer (1a) ab.
Äußere Skala = Einheit in bar (1 bar = 100 kPa),
Innere Skala = Einheit in psi.

7
Benutzung des Luftdruckprüfers
Auffüllen von Luft
1. Verbinden Sie den Luftschlauch (1h) mit der Pistole (1g).
2. Schließen Sie den Stecknippel (1d) des Gerätes an eine Druckluftlei-
tung an.
3. Setzen Sie die Ventilstecker (1e) auf das Reifenventil.
4. Drücken Sie den Abzug (1f). Druckluft strömt in den Reifen.
Im Moment des Auffüllens zeigt das Manometer (1a) einen Druck an, der
leicht über dem tatsächlichen Reifendruck liegt. Sobald Sie den Abzug
loslassen, können Sie den tatsächlichen Reifendruck auf dem Manometer
ablesen.
Ablassen von Luft
Sollte der Reifendruck zu hoch sein, drücken Sie die Luftablasstaste (1c)
und lassen langsam Druckluft ab. Senken Sie den Reifendruck bis auf den
gewünschten Wert.
Technische Daten
Druckbereich: von 0 –10 bar
Durchmesser des Manometers: ca. 6 cm
Länge des Schlauches: ca. 41 cm
Manometer-Genauigkeit: ± 0,1 bar
Druckluftanschluss: R ¼“
Reinigung und Wartung
Achten Sie darauf, dass keine Fremdkörper oder Schmutz in die
Druckluftöffnung eindringen.
Setzen Sie das Manometer keinen Erschütterungen oder mechani-
schem Druck aus.
Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-Dichtung.
Ansonsten ist das Gerät wartungsfrei.
Lagerung
Lagern Sie das Gerät im Innenbereich an einem trockenen Ort, der vor
Staub, Schmutz und extremen Temperaturen geschützt ist.
Lagern Sie das Gerät außerhalb der Reichweite von Kindern.
Hängen Sie das Gerät zur Lagerung am Aufhängebügel (1b) auf.

8

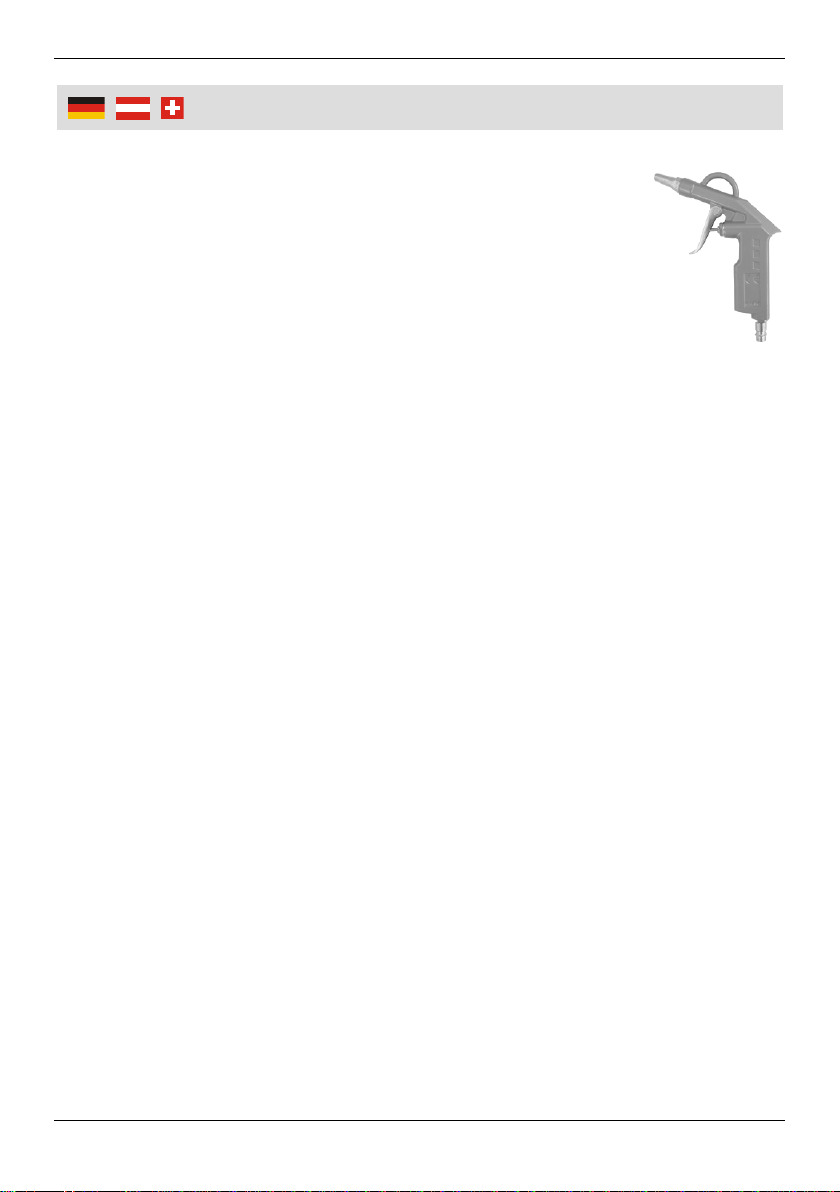

Benutzung der Ausblaspistole
Bestimmungsgemäßer Gebrauch
Die Druckluft-Ausblaspistole ist zum Reinigen und
Ausblasen von Gegenständen und schwer zugängli-
chen Stellen bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch
das Einhalten der Anleitung.
Jede darüberhinausgehende Verwendung (andere
Medien, Gewaltanwendung) oder eigenmächtige Ver-
änderung (Umbau, kein Original-Zubehör) können Gefahren auslösen
und gelten als nicht bestimmungsgemäß. Für Schäden, die aus nicht
bestimmungsgemäßer Verwendung resultieren, haftet der Betreiber.
Vor der ersten Benutzung
Nehmen Sie die Druckluft-Ausblaspistole und alle Zubehörteile aus der
Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie
die Verpackungsmaterialien von Kleinkindern fern. Es besteht Ersti-
ckungsgefahr!
Inbetriebnahme
Die Druckluft-Ausblaspistole ist mit einem Anschluss für einen
Stecknippel (2c) ausgestattet. Verbinden Sie den Druckluftkompressor
über den Stecknippel mit der Ausblaspistole.
Nehmen Sie den Druckluftgenerator in Betrieb.
Drücken Sie den Abzug (2b), um die Luftzufuhr zu starten. Lassen Sie
den Abzug los, um die Luftzufuhr zu stoppen.
Trennen Sie das Werkzeug nach der Arbeit vom Druckluftgenerator.
Technische Daten
Betriebsdruck: 3 –6 bar
Betriebsdruck: max. 8 bar
Luftverbrauch 85 –140 l/min
Gewicht: 171 g
Druckluftanschluss: R ¼“

9
Safety Notes
Only use the device for domestic purposes. The tool is not
designed for continuous, professional use.
Only use the device according to this instruction manual and for
the intended use.
Persons with limited physical, sensorial or mental abilities are not
allowed to use the compressed air tools, unless they are super-
vised and briefed for their safety by a qualified person.
Keep the device out of reach of children.
For your own safety always use the quick coupling adaptor to
connect the device to the air supply and always regulate the
working pressure by using a pressure regulator. Do not exceed
the max. permitted working air pressure. Please refer to the
Technical Data.
Never use oxygen or flammable gases as source of energy.
Check if all connections and hoses are mechanically secured and
if they are functioning properly. Loose hoses may cause severe
injuries. Only use quick coupling adaptors.
Disconnect the air tool from the compressed air source before
doing any maintenance work or when not in use.
Do not modify the device in any way and do not use it for any
unintended use. Only use original accessory. Not recommended
accessory can bear a risk of danger.
Do not continue using a damaged tool. Do not open the unit and
do not try to repair it yourself. Contact a professional or our cus-
tomer service.
Please note the following safety notes to avoid mal-
functions, damage or physical injury:

10
Operation the Air Tester
Intended Use
The device is designed to check the air pressure
and to fill or deflate tyres, such as car, motorcy-
cle, truck, or bicycle tyres.
The intended use also includes an operation
following the operating instructions.
Any use beyond these parameters (different
media, applying force) or any changes (recon-
struction, no original accessory) can lead to serious risks and is re-
garded as use that is contrary to the intended purpose.
Before first Use
Unpack the device and check all parts for any damage in transit. Dispose
of packaging materials or store them out of reach of children. There is risk
of suffocation!
Notes
The optimum air pressure of the car tyre not only provides safe
performance and durability of your tyres –using the right tyre pres-
sure, recommended by the automobile manufacturer, also can safe
fuel.
You will find the details on the comfortable minimum pressure for your
tyres in the instruction manual of your vehicle or e.g. at the door pillar
or behind the petrol cap.
The compressed air, to refill the tyre, has to be oil free. Do not connect
an oiler ahead of the unit. It is recommended to use a separate com-
pressed air hose only for working with the device, because there may
be oil residues on other compressed air hoses.
Measuring
1. Put the valve connector (1e) on the tyre valve. To do this, please press
down the lever to unlock the clamping mechanism. As soon as you
release the lever, the plug clamps at the valve.
2. Read the existing pressure from the manometer (1a).
Outer rim of the scale = the unit in bar (1 bar = 100 kPa)
Inner rim of the scale = the unit in psi.
