Westfalia 90 27 91 User manual

W estfalia Bedienungsanleitung

Bedienungsanleitung
Instruction Manual
Druckluftmeißelhammer
A
rtikel Nr. 90 27 91
Air Chipping Hamme
r
A
rticle No. 90 27 91

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
1 2
3
4
5
876
8

IV

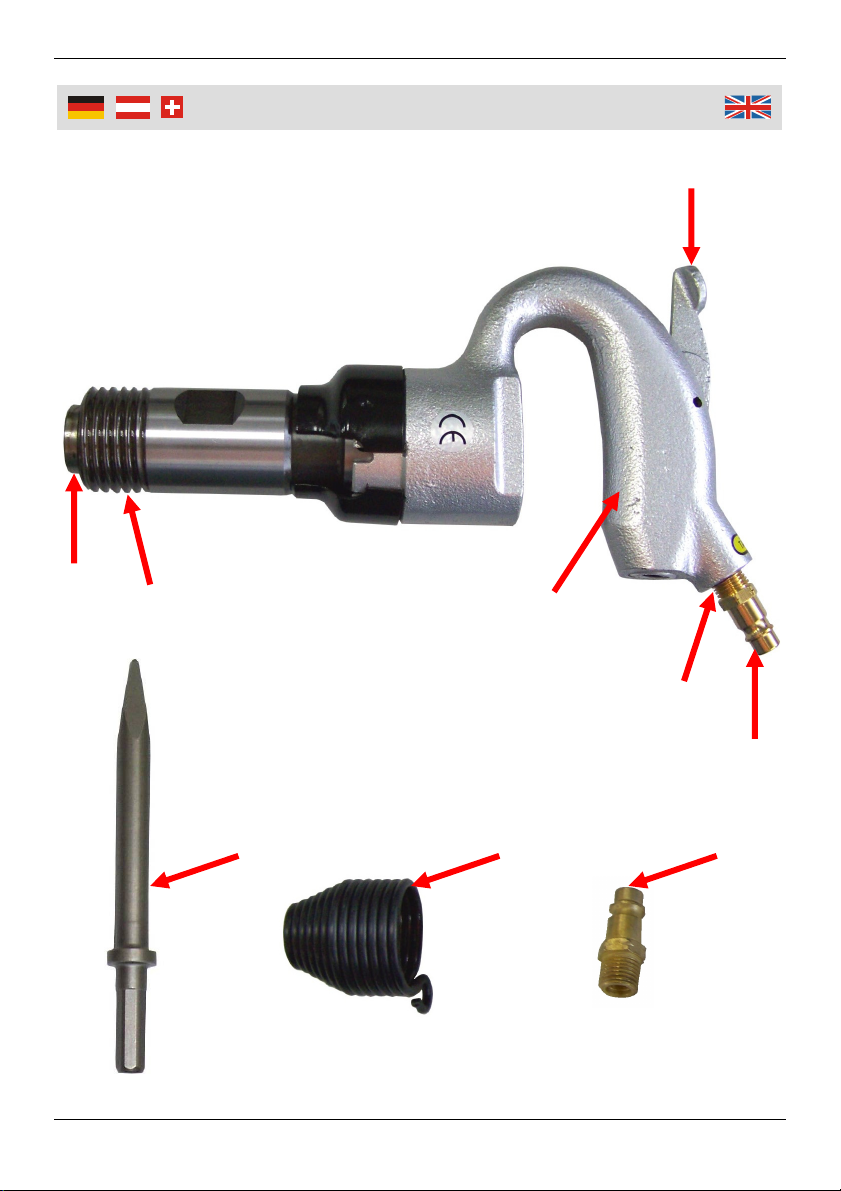

1 Sechskantmeißelaufnahme Hexagonal Chuck
2 Gewinde für Meißelhaltefeder Thread for Retaining Spring
3 Abzugshebel Trigger
4 Handgriff Handle
5 Druckluftanschluss Compressed Air Connection
6 Meißel Chipping Chisel
7 Meißelhaltefeder Retaining Spring
8 Druckluft-
Schnellkupplungsadapter Air Quick Coupling Adaptor
Übersicht
|
Overvie
w

1
Safety Notes...........................................................................................Page 8
Intended Use ..........................................................................................Page 10
Before first Use.......................................................................................Page 10
Start up...................................................................................................Page 10
Air Pressure and Air Volume..................................................................Page 11
Maintenance and Care...........................................................................Page 12
Lubrication..............................................................................................Page 12

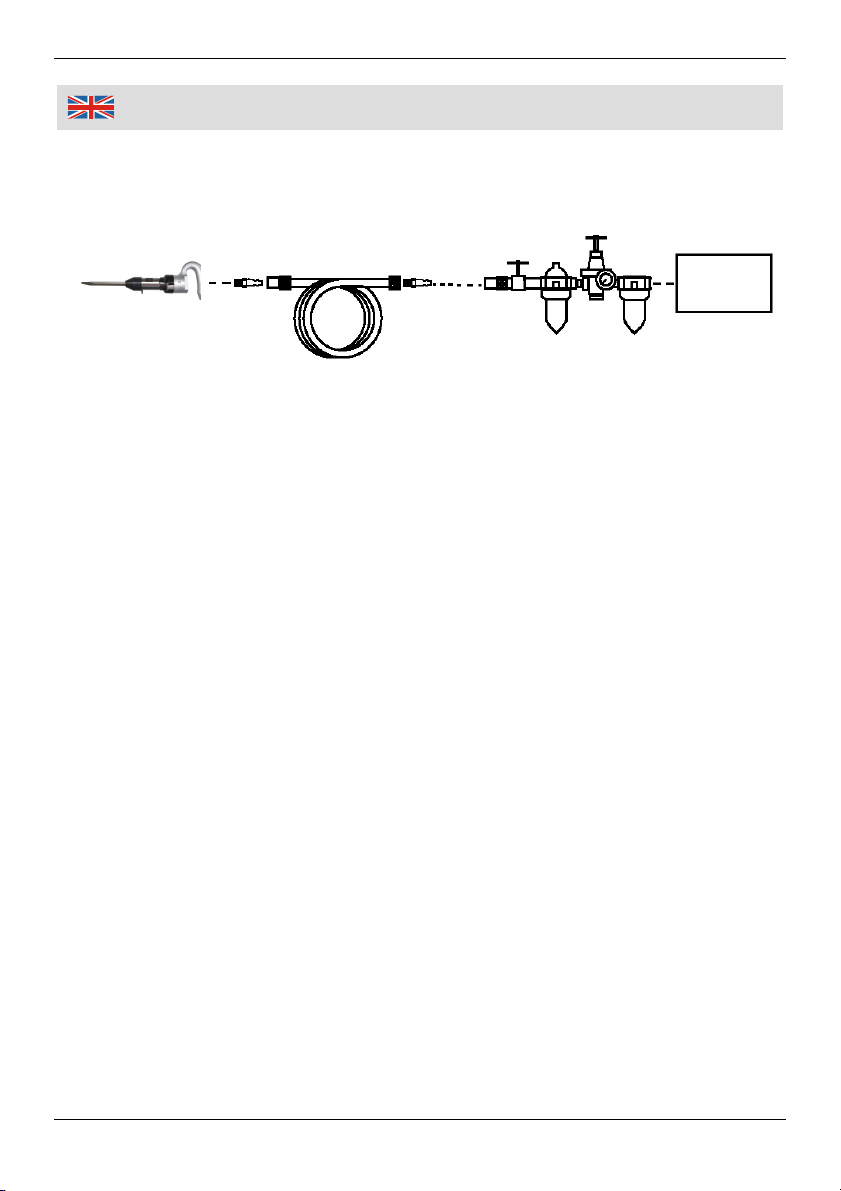

Suggested Components for safe Operation...........................................Page 13
Storing ....................................................................................................Page 13
Technical Data .......................................................................................Page 14
Sicherheitshinweise................................................................................Seite 2
Bestimmungsgemäße Verwendung .......................................................Seite 4
Vor der ersten Benutzung ......................................................................Seite 4
Inbetriebnahme ......................................................................................Seite 4
Luftdruck und Luftmenge........................................................................Seite 5
Wartung und Pflege................................................................................Seite 6
Schmierung ............................................................................................Seite 6
Empfohlene Druckluftkomponenten für sicheren Gebrauch ..................Seite 7
Lagerung ................................................................................................Seite 7
Technische Daten ..................................................................................Seite 14
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Halten Sie den Druckluftmeißelhammer außerhalb der Reichweite von Kindern
oder von zu beaufsichtigenden Personen. Lassen Sie das Werkzeug nie
unbeaufsichtigt.
Verwenden Sie den Druckluftmeißelhammer gemäß dieser Bedienungs-
anleitung. Er ist nicht für den gewerblichen Dauereinsatz vorgesehen.
Zu Ihrer eigenen Sicherheit sollten Sie den Druckluftmeißelhammer nicht fest
mit dem Druckluftschlauch verbinden, sondern den beigefügten Schnellkupp-
lungsadapter verwenden.
Stellen Sie den Arbeitsdruck stets über einen Druckminderer ein.
Der Druckluftmeißelhammer erzeugt einen hohen Schall-
leistungspegel. Tragen Sie bei der Benutzung des Gerätes
entsprechenden Hörschutz.
Tragen Sie persönliche Schutzkleidung wie Schutzbrille,
Arbeitshandschuhe und, wenn erforderlich, auch eine Schutzmaske.
Verwenden Sie keinen Sauerstoff oder brennbare Gase als
Energiequelle. Für den Betrieb des Druckluftmeißelhammers
verwenden Sie nur saubere, trockene Druckluft mit einem Druck von
6 bar. Das Überschreiten des max. zulässigen Drucks von 8 bar
verkürzt die Lebensdauer des Werkzeugs erheblich.
Trennen Sie das Gerät stets von der Druckluftquelle, wenn Sie es nicht
benutzen, bevor Sie Wartungsarbeiten vornehmen oder andere Meißel
einsetzen.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungs-
gefahr darstellen. Benutzen Sie nur Sicherheitskupplungen.
Überprüfen Sie das Gerät auf Beschädigungen und benutzen Sie den
Druckluftmeißelhammer nicht, wenn er beschädigt wurde.
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und
halten Sie jederzeit das Gleichgewicht.

3
Sicherheitshinweise
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit
Umsicht an die Arbeit.
Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie geeignete Arbeitskleidung. Tragen Sie enganliegende Kleidung,
rutschfestes Schuhwerk und bei langen Haaren ein Haarnetz. Schmuck und
weite Kleidung können von beweglichen Teilen des Werkzeugs erfasst
werden.
Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung kann Unfälle zur Folge
haben.
Sorgen Sie für gute Beleuchtung.
Verwenden Sie den Druckluftmeißelhammer nicht in der Nähe von brennbaren
Flüssigkeiten, Gasen oder Staub. Durch Funken können sich Staub oder Gase
entzünden.
Tragen Sie das Gerät nie am Schlauch sondern halten Sie das Gerät am
Gehäuse. Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Vorsicht! Beim Meißeln können Teile vom zu bearbeitenden Werkstoff
abplatzen.
Alle Personen in der Nähe des Arbeitsbereiches müssen entsprechenden
Augenschutz und Gehörschutz tragen.
Öffnen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparatur-
versuche. Wenden Sie sich an einen Fachmann oder unsere Kunden-
betreuung. Benutzen Sie nur Originalersatzteile.

4
Bedienun
g
Bestimmungsgemäße Verwendung
Der Druckluftmeißelhammer dient mit entsprechendem Werkzeug ausschließ-
lich zum Meißeln von Naturstein, Beton und Mauerwerk.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltan-
wendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Packen Sie den Druckluftmeißelhammer aus und überprüfen Sie alle Teile auf
evtl. Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie
es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem
gefährlichen Spielzeug für Kinder werden.
Inbetriebnahme
1. Der Druckluftmeißelhammer ist mit einem ¼“ Druckluftanschluss (5)
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie den Meißelhammer nicht
fest mit dem Druckluftschlauch verbinden, sondern den beigefügten
Schnellkupplungsadapter (8) benutzen.
2. Dichten Sie das Ende der Schnellkupplung mit Teflonband ab, bevor Sie diese
am Druckluftanschluss des Meißelhammers aufschrauben.
3. Das Gerät muss während des Betriebes mit Schmieröl versorgt werden.
Geben Sie vor jedem Gebrauch des Gerätes etwas Öl in den
Druckluftanschluss (5) oder benutzen Sie einen Nebelöler. Beachten Sie
hierzu auch das Kapitel „Schmierung“.
4. Verbinden Sie den Meißelhammer mit dem Kompressor über einen flexiblen
Druckluftschlauch. Stellen Sie am Kompressor einen Druck von ca. 6 bar ein.
Überprüfen Sie die Druckluftverbindungen auf Undichtigkeiten.
5. Schalten Sie den Kompressor wieder aus.
6. Stecken Sie den mitgelieferten Meißeleinsatz (6) auf die Sechskantmeißel-
aufnahme (1).

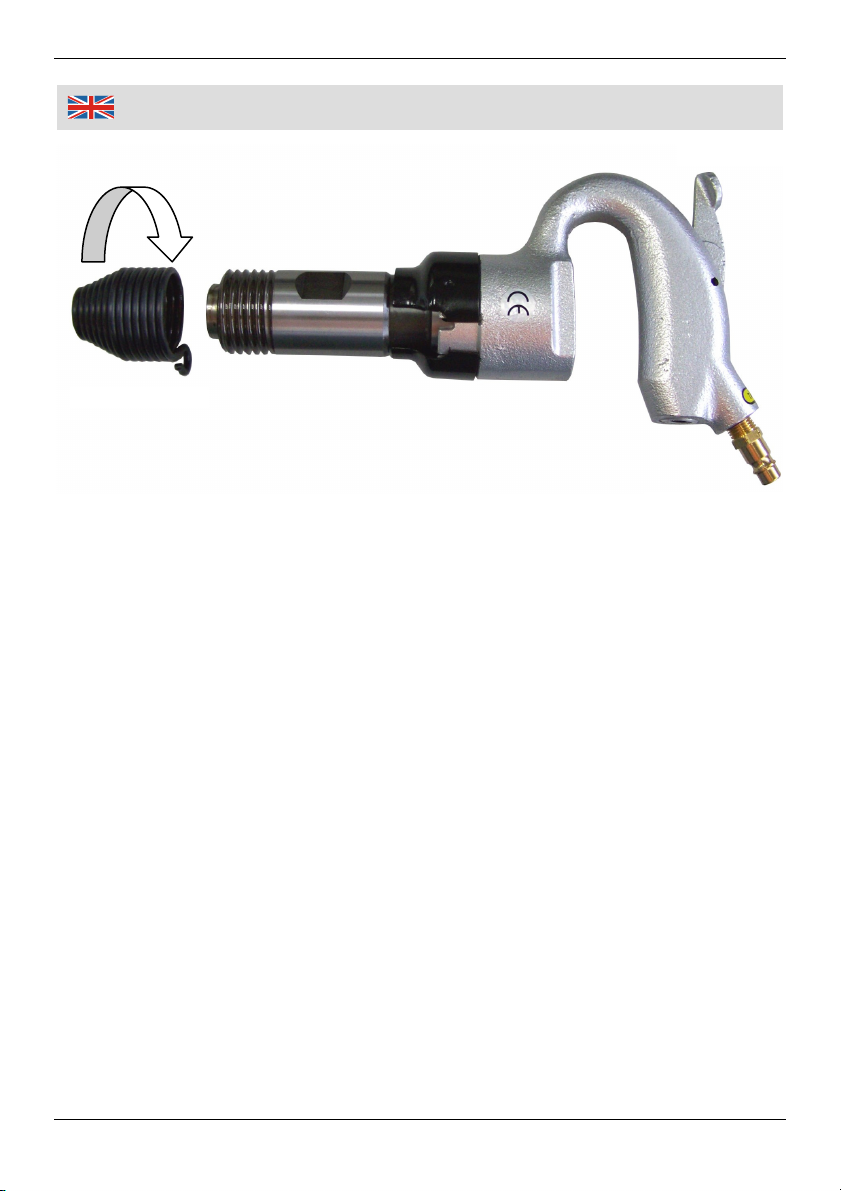

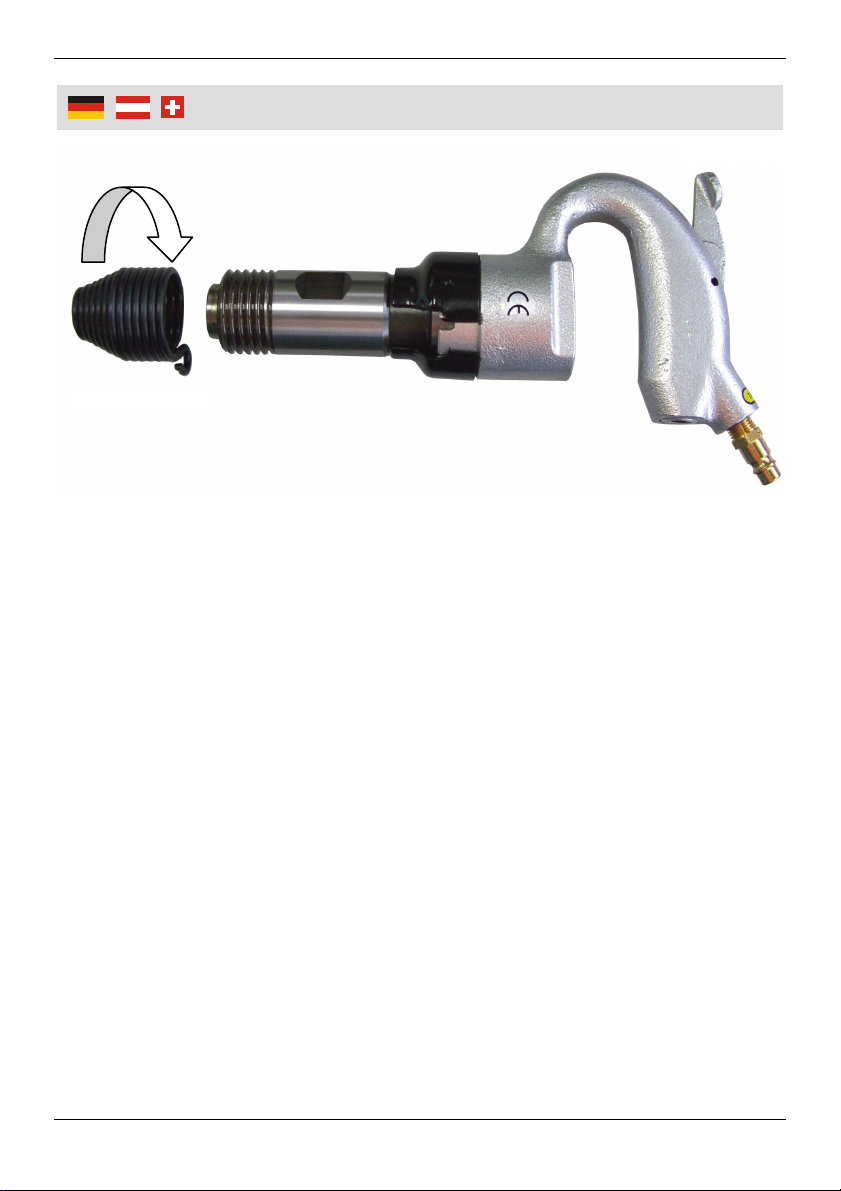

7. Schrauben Sie danach die Meißelhaltefeder (7) über den Meißel hinweg auf
das Gewinde (2) des Meißelhammers. Schrauben Sie die Feder bis zum Ende
des Gewindes auf. Da die Feder im Betrieb einer starken Belastung
ausgesetzt ist, sollte die Feder regelmäßig auf Risse und Verschleiß hin
überprüft werden und gegebenenfalls ersetzt werden.

5
Bedienun
g
A
bzugshebel
Druckluftanschluss
Meißelhaltefeder
8. Schalten Sie den Kompressor ein.
9. Halten Sie den Meißelhammer mit beiden Händen fest und setzen Sie den
Meißel auf das zu bearbeitende Werkstück.
10. Drücken Sie den Abzugshebel (3) und bewegen Sie den Meißelhammer
langsam entlang des Werkstücks. Drücken Sie den Meißel nicht fest gegen
das Werkstück. Sollte das Arbeitsergebnis nicht zufriedenstellend sein,
überprüfen Sie den Meißelaufsatz auf Abnutzungen.
11. Trennen Sie beim Wechsel der Meißel, bei Nichtgebrauch und nach
Beendigung der Arbeit sowie bei der Wartung immer zuerst das Werkzeug
vom Druckluftanschluss und drücken Sie den Abzugshebel, um im Gerät
verbliebene Luft entweichen zu lassen.
Luftdruck und Luftmenge
Der Druckluftmeißelhammer sollte mit einem Druck von 6 bar (90 PSI)
betrieben werden. Ein größerer Druck als der max. zulässige Druck von 8 bar
würde aufgrund höherer Belastung die Lebensdauer Ihres Gerätes verkürzen.
Der Meißelhammer sollte mit einen Kompressor mit einem Luftvolumen von
> 350 l/min betrieben werden. Ideal ist die Verwendung eines Kompressors
mit einem Luftvolumen von mind. 400 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von
mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass
der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser
von 9 mm um ca. 0,6 bar absinkt.

6
Bedienun
g
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, sind
gewissenhafte Schmierung und Wartung unerlässlich.

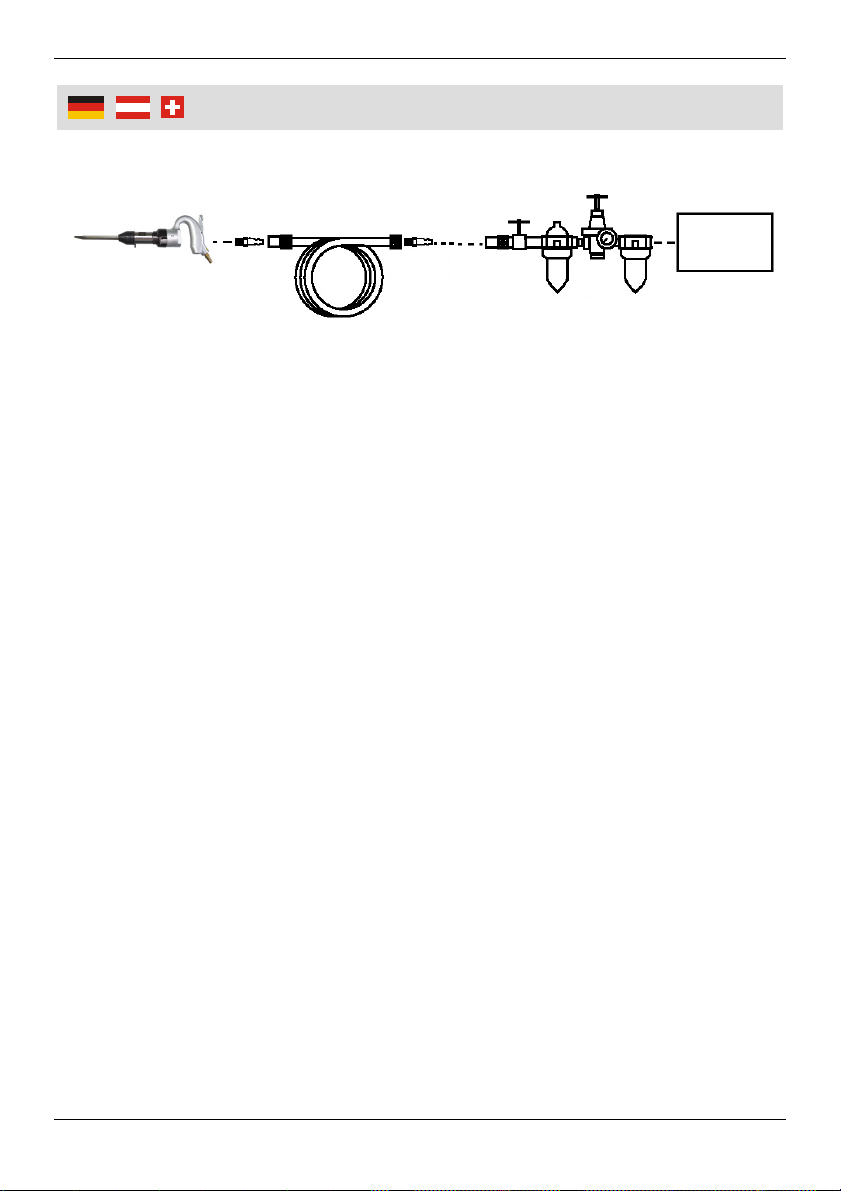

Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung
beeinträchtigen die Leistung und schaffen technische Probleme. Eine dem
Werkzeug vorgeschaltete Wartungseinheit mit Filter, Reduzierventil und Öler
entzieht der Luft Feuchtigkeit und Schmutz, regelt den Betriebsdruck und
versorgt das Werkzeug optimal mit Wartungsöl.
Reinigen Sie Ihr Gerät gegebenenfalls mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen
enthalten, wie Benzin, Verdünnung u.a., da sie den Kunststoff angreifen
könnten.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und tauchen Sie
das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden
am Gerät verursachen. Entwässern Sie Ihren Kompressor oder Ihr
Leitungssystem regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage min-
destens einmal wöchentlich.
Schmierung
Druckluftwerkzeuge müssen immer ausreichend geschmiert werden. Dies
geschieht kontinuierlich und am sichersten mit Nebelölern. Ist der Öler jedoch
zentral am Kompressor oder fix am Ende der Druckluftverrohrung montiert, so
darf der flexible Schlauch nur bis maximal 10 m lang sein. Bei längeren
Schläuchen verschwindet die Vernebelung der Luft, das Öl "schwimmt" im
Schlauch und erreicht nicht das Druckluftwerkzeug.
Ölereinstellung
Schlauch bis 5 m alle 2 Min. 1 Tropfen
Schlauch bis 10 m jeweils pro Min. 1 Tropfen
Sollten Sie über keinen Nebelöler verfügen, geben Sie vor jedem Maschinen-
einsatz ein paar Tropfen Öl in den Luftanschluss (5). Ölen Sie das Druckluft-
Werkzeug nochmals nach Beendigung des Einsatzes, insbesondere, wenn Sie
das Gerät längere Zeit nicht mehr einsetzen werden. Weitergehende
Wartungsarbeiten sind nicht erforderlich.

7
Bedienun
g
Empfohlene Druckluftkomponenten für sicheren Gebrauch
Lagerung
Lagern Sie das Gerät im Innenbereich an einem vor Staub und Schmutz
geschützten, trockenen Ort zwischen 10ºC und 30ºC.
Lagern Sie das Gerät außer Reichweite von Kindern und zu beaufsichtigenden
Personen.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Druckluftmeißelhammer
2. Schnellkupplungsadapter
3. Druckluftschlauch mit Schnellkupplungen an beiden Seiten
4. Schnellkupplungsadapter
5. Schnellkupplung
6. Ventil
7. Nebelöler
8. Druckluftminderer
9. Filtereinheit
10. Druckluftquelle (Kompressor)
5.

8
Safet
y
Notes
.
Please mind the following safety notes to avoid malfunctions,
damages or physical injuries:
Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Never leave the unit unsupervised when in use. Keep it out of reach of
children or persons in need of supervision.
Only use this unit according to this instruction manual and for the intended
use. The unit has not been designed for continuous, professional use.
For your own safety it is not recommended to use a permanent connection
between the air chipping hammer and the air hose, but use the supplied
quick coupling adaptor instead.
Always control the working air pressure with a pressure regulator.
The air chipping hammer causes a high sound pressure level.
Wear appropriate hearing protection.
Wear personal protective clothing such as safety goggles,
protective gloves and protective mask if necessary.
Do not use oxygen or flammable gases as power source. Only
use clean, dry air at 6 bar with the air chipping hammer.
Exceeding the max. permitted pressure level of 8 bar will
significantly reduce the lifetime of the tool.
Disconnect the tool from the air supply before applying
maintenance work or inserting or exchanging the chipping chisel.
Check all connections and hoses for firm seat and proper functionality.
Loose hoses can create a serious risk of injury. Only use safety couplings.
Check the unit for any damages and do not use the air chipping hammer if
it has been damaged.
Avoid abnormal posture. Make sure you have a firm foothold and you
always hold the balance.
Be attentive! Pay attention to what you are doing. Approach your work with
circumspection.

9
Safet
y
Notes
Do not use the unit when your reactivity is affected by alcohol consumption,
medication, drugs, illness or tiredness. One moment of abstraction
operating the unit can cause grave injuries.
Please wear convenient work clothes. Wear tight clothes, non-slip footwear
and a hair net if you wear long hair or tie it up. Jewellery and loose clothing
may be caught by the moving parts of the tool.
Keep your work area clean. Disorder can cause accidents.
Take care of adequate lighting.
Do not use the air chipping hammer near flammable liquids, gases or dust.
Sparks may ignite the dust or fumes.
Never carry the unit with the hose. Carry it with the housing. Keep the
handle dry and free from oil or grease.
Attention! Beware of flying chips when working with the air chipping
hammer.
All persons in the immediate working area have to wear eye and ear
protection.
Do not disassemble the unit and do not try to repair it yourself. Contact
your customer support. Only use original spare parts.

10
O
p
eratin
g
Intended Use
The air chipping hammer has been exclusively designed for chiselling and
chipping stone, concrete and masonry.
The intended use also includes an operation following the operating
instructions.
Any use beyond these parameters (different media, applying force) or any
changes (reconstruction, no original accessory) can lead to serious risks and
is regarded as use that is contrary to the intended purpose.
Before first Use
Unpack the air hammer set and check all parts for any damage in transit. Dispose
of packaging materials or store them out of reach of children. Plastic bags etc.
may become a deadly toy for children.
Start-up
1. The air chipping hammer is equipped with an R ¼“ air inlet (5). For your own
safety it is not recommended to use a permanent connection between the air
chipping hammer and the air hose, but use the supplied quick coupling
adaptor (8) instead.
2. Seal the end of the quick coupling adaptor with Teflon tape before you screw it
onto the air connection of the air chipping hammer.
3. The chipping hammer has to be provided with lubricating oil during operation.
Before each use add oil through the air inlet (5) or use an oil-fog lubricator.
Also read the chapter “Lubrication”.
4. Use a flexible hose to connect the air hammer to the compressor. Set up a
pressure of approx. 6 bar on the compressor. Check all air connections for
leakages.
5. Switch off the compressor again.
6. Insert the supplied chipping chisel (6) into the hexagonal chuck (1).
7. Then slide the retaining spring (7) over the chisel and screw it down onto the
threat (2) of the chipping hammer. Screw the spring as far as it will go. The
spring is exposed to severe stress during operation. Check it regularly for
cracks and damage and replace if necessary.
8. Power up the compressor.

11
O
p
eratin
g
Trigger
Air Connection
Retaining Spring
9. Hold the air chipping hammer firmly with both hands and put the chisel tip up
against the workpiece you want to chip.
10. Press the trigger (3) and slowly move the air chipping hammer along the
workpiece. Do not push down the chisel against the workpiece. If the results
are not satisfactory, check the chisel for wear.
11. First disconnect the air chipping hammer from the air supply when
exchanging the chisel, when not using the unit, after finished working and
when applying maintenance work. Press the trigger in order to remove any
remaining air from the chipping hammer.
Air Pressure and Air Volume
Operate the air chipping hammer with a pressure of 6 bar (90 psi). Exceeding
the max. permitted pressure level of 8 bar will significantly reduce the lifetime
of the tool. Operate the air chipping hammer using a compressor with an air
suction capacity of > 350 l/min. The ideal capacity is provided by compressors
with a suction capacity greater than 400 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When setting up
the air pressure, always keep in mind that the pressure will decrease by
approx. 0.6 bar when using a 10 m long hose with an inner diameter of 9 mm.

12
O
p
eratin
g
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent lubrication and
maintenance are essential.
For operating pneumatic tools clean air is required. Corrosion residues, dust
and dirt from the pneumatic pipes reduce the efficiency of the tool and will
cause technical problems. An upstream maintenance unit consisting of filter,
pressure regulator valve and lubricating equipment removes moisture and dirt
from the air, controls the working pressure and supplies the tool perfectly with
lubricating oil.
If necessary, clean the unit with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner, which
may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into liquids. Water in
the compressed air inlet can damage the machine. Therefore it is
recommended to drain the air lines and the compressor regularly! The air filters
should be cleaned at least once a week.
Lubrication
Pneumatic tools have to be lubricated always sufficiently. This is done
continuously and safest by using an oil-fog lubricator. If the oiler is mounted
centrally at the compressor or mounted firmly at the end of the compressed-air
pipe installation, use only a hose with a length of max. 10 m. If the hose is longer,
the nebulisation disappears in the air. The oil floats inside the hose and does not
arrive at the air tool.
Oiler Setting:
Hose up to 5 m every 2 minutes 1 drop
Hose up to 10 m every minute 1 drop
If you do not have an oiler at yours disposal, please put a few drops of oil into the
compressed-air connection (5) before every machine usage. Lubricate the air
chipping hammer once more after use, especially if you do not operate the unit for
a long time. Further maintenance work is not necessary.

13
O
p
eratin
g
Suggested Components for safe Operation
Storing
Store the unit indoors in dust and dirt-free location, between 10°C and 30°C.
Keep the unit out of reach of children and persons in need of supervision.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Air Chipping Hammer
2. Quick Coupling Adaptor
3. Pneumatic Pipe with Quick Couplers at both sides
4. Quick Coupling Adaptor
5. Quick Coupling
6. Valve
7. Oil-fog Lubricator
8. Pressure Regulator
9. Filter Unit
10. Air Source (Compressor)
5.

14
Technische Daten
|
Technical Data
Betriebsdruck 6 bar Working Pressure
Maximaler Druck 8 bar Maximum Pressure
Luftverbrauch 350 l/min Air Consumption
Werkzeugaufnahme ½“ Hex Tool Chuck
Druckluft-Anschluss R ¼“ Air Connection
Hand-/Arm-Vibration 10,4 m/s² Hand/Arm Vibration
Schlagzahl 3600 min-1 Impact Rate
Schalldruckpegel LpAm = 92 dB(A) Sound Pressure Level
Schallleistungspegel LWAm = 105 dB(A) Sound Power Level
Gewicht mit Meißel Ca. 3050 g Weight incl. Chisel
Länge inkl. Meißel Ca. 4200 mm Length incl. Chisel

15
Notizen
|
Notes
