Worx WA3845 User manual

WA3845 WA3846
P04
P10
P16
P22
P28
P34
P40
P46
P51
P57
P62
P67
P73
P78
Battery charger EN
Ladegerät D
Chargeur F
Carica batteria I
Cargador ES
Oplaadapparaat NL
Ładowarka PL
Töltőkészülék HU
Încărcătordebaterie RO
Nabíječkaakumulátorů CZ
Nabíjačkabatérií SK
CarregadorPT
LaddningsaggregatSV
Polnilecakumulatorjev SL

2
1
4
3

4
Battery charger EN

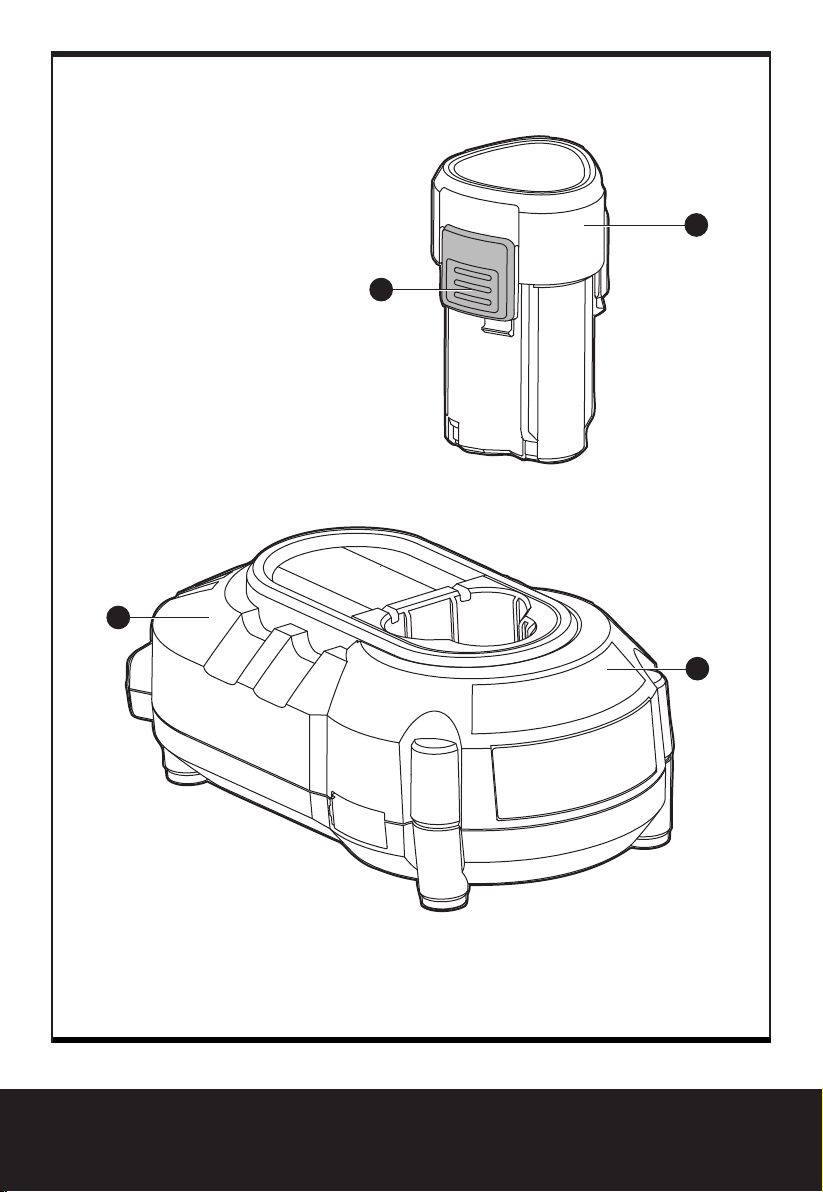

1. CHARGER
2. BATTERY PACK LATCH
3. BATTERY PACK*
4. CHARGE INDICATOR LIGHT
*Not all the accessories illustrated or described are included in standard delivery.
We recommend that you purchase your accessories from the same store that sold you the tool.
Choose the type according to the work you intend to undertake. Refer to the accessory packaging
for further details. Store personnel can assist you and offer advice.
TECHNICAL DATA
Charger voltage 110-240V~50/60Hz
Output voltage 12V
Charging current 3A
Power input 45W
Charge battery Lithiumbatterie
Number of cells 3
Normal charging time
1.3 Ah 35min
1.5Ah 36min
2.0Ah 40min
Protection class /II
Machine weight 0.5kg
For the technical data of the types, the number of cells and the rated capacity of the batteries that
can be charged, please refer the nameplate of the battery pack supplied by WORX.

5
Battery charger EN
SAFETY INSTRUCTIONS
WARNING: Read all safety
warnings and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for
future reference.
- This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge,
unless they have been given supervision
or instruction concerning use of the
appliance by a person responsible for
their safety.
- Children should be supervised to ensure
that they do not play with the appliance.
If the supply cord is damaged, it must be
replaced by the manufacturer, its service
agent or similarly qualified persons in
order to avoid a hazard.
ADDITIONAL SAFETY
INSTRUCTIONS FOR
YOUR BATTERY
CHARGER
1. Before charging, read the instructions.
2. After charging, disconnect the battery
charger from the supply mains.Then
remove the battery pack.
3. Do not charge a leaking battery.
4. Do not use chargers for works other than
those for which they are designed.
5. Before charging, ensure your charger is
matching the local AC supply.
6. For indoor use, or do not expose to rain.
7. The charging device must be protected
from moisture.
8. Do not use the charging device in the
open.
9. Do not short out the contacts of battery or
charger.
10. Respect the polarity “+/-“ when charging.
11. Do not open the unit and keep out of the
reach of children.
12. Do not charge the batteries of other
manufactures or ill-suited models.
13. Ensure that the connection between the
battery charger and battery is correctly
positioned and is not obstructed by
foreign bodies.
14. Keep battery charger’s slots are free of
foreign objects and protect against dirt
and humidity. Store in a dry and frost-free
place.
15. When charging batteries, ensure that the
battery charger is in a well-ventilated area
and away from inflammable materials.
Batteries can get hot during charging.
Do not overcharge any batteries. Ensure
that batteries and chargers are not left
unsupervised during charging.
16. Do not recharge non-rechargeable
batteries, as they can overheat and break.
17. Longer life and better performance can
be obtained if the battery pack is charged
when the air temperature is between 18°C
and 24°C. Do not charge the battery pack
in air temperatures below 4.5°C, or above
40.5°C.This is important as it can prevent
serious damage to the battery pack.
18. Charge only battery pack of the same
model provided by WORX and of models
recommended by WORX.

6
Battery charger EN
SYMBOLS CHARGING PROCEDURE
NOTE: Before using the tool, read the
instruction book carefully.
CHARGING INSTRUCTIONS
1. CHARGING YOUR BATTERY PACK
WARNING: The charger and battery
pack are specifically designed to work
together so do not attempt to use any other
devices. Never insert or allow metallic objects
into your charger or battery pack connections
because an electrical failure and hazard will
occur.
2. BEFORE USING YOUR CORDLESS
TOOL
Your battery pack is UNCHARGED and you
must charge once before use.
3. HOW TO CHARGE YOUR BATTERY
CHARGING PROCEDURE
1) Plug the charger into an appropriate
outlet.The light will be green.
2) Insert the battery pack into the charger, the
light will be red to indicate the charging
process has started.
3) On completion of charge, the light will turn
to be green.The pack is now fully charged,
unplug the charger and remove the battery
pack.
WARNING: When battery charge
runs out after continuously use or
exposure to direct sunlight or heat, allow
time for the tool to cool down before re-
charging to achieve the full charge.
CHARGING INDICATOR
This charger is designed to detect some
problems that can arise with battery packs.
Indicator lights indicate problems (see table
below). If this occurs, insert a new battery pack
to determine if the charger is OK. If the new
battery charges correctly, then the original
pack is defective and should be returned to a
service center or recycling service center. If the
new battery pack displays the same problem
as the original Battery Pack, have the charger
tested at an authorized service center.
Read the operator’s manual
Warning
For indoor use only
Double insulation
Waste electrical products must
not be disposed of with household
waste. Please recycle where
facilities exist. Check with your
local authorities or retailer for
recycling advice.
Fuse
Positive terminal
Negative terminal
T2A

7
Battery charger EN
Light ON/OFF
flash Status
Red on Charging
Red flash - - - - - Defective Battery
Green on Fully Charged
Green
flash - - - - - - Hot/Cold Delay
HOT/COLD BATTERY PACK DELAY
This charger has a HOT/COLD battery pack
delay feature. When the charger detects a
battery pack that is too hot or cold (the light
will be green and flash), it automatically
starts a HOT/COLD Pack Delay, and suspends
charging until the battery pack has reached the
correct temperature.The charging process will
then automatically begin (the light will be red).
This feature ensures maximum battery life.
LEAVING THE BATTERY PACK IN THE
CHARGER
If a fully charged battery pack is left in the
charger, the light will remain green.The
battery pack will remain charging with a trickle
current.
NOTE: A battery pack will slowly lose its
charge when kept out of the charger or left in
an unplugged charger for a long time. It may
need to be recharged before use.
WEAK BATTERY PACKS
This charger will detect a weak battery pack.
When a weak battery pack is inserted into the
charger, the charger will try to repair it.This
process will last about 30mins (the light will
be red). When the repair is finished, it will
automatically begin to charge the battery pack
to the highest capacity possible (the light is
red). If the light becomes flash, indicating the
battery pack is dead.
NOTE: Repaired battery packs are still usable
but should not be expected to perform as
much work as new battery packs.
IMPORTANT CHARGING NOTES:
1) For a new battery or a battery that has
been in storage for sometime, please
recharge the battery before use. If you
want to store the battery for a long time,
please fully charge the battery pack to
ensure maximum battery life.
2) Longer life and better performance can
be obtained if the battery pack is charged
when the air temperature is between 18ºC
and 24ºC. Do not charge the battery pack
in air temperatures below 4.5ºC, or above
40.5ºC.This is important as it can prevent
serious damage to the battery pack.
3) Never freeze your charger or immerse
charger in water or any other liquid.
4) When the battery pack fails to produce
sufficient power on jobs that were
previously done easily, please recharge
you battery, do not continue to use under
this condition.You may charge a partially
used pack whenever you desire with no
adverse affect on the battery pack.
5) When charging it is normal that the
charger and battery pack may become
warm to touch.
6) If the battery pack does not charge
properly:
a. Check current at power outlet by plugging
in another appliance.
b. Plug and unplug to check whether the
charger is ok
c. Check whether the battery has been
damaged
d. Move the charger and battery pack to
a location where the surrounding air
temperature is approximately 18ºC -24ºC.
e. If the charging problem persists, take
the tool, battery pack and charger to an
authorized service center.
f. Under certain conditions, when the
charger is plugged into the power supply,
the exposed charging contacts inside
the charger can be shorted by foreign
material. Foreign materials of a conductive
nature such as metallic particles should be
kept away from charger cavities. Always
unplug the charger from the power supply
when there is no battery pack in the
charger or before attempting to clean.

8
Battery charger EN
4. TO REMOVE OR INSTALL BATTERY
PACK
Locate latches on side of battery pack and
depress both sides to release battery pack
from your tool. Remove battery pack from
your tool. After recharge insert the battery
pack into the battery port. A simple push and
slight pressure will be sufficient.
PROBLEM SOLUTION
1. I CANNOT FIT THE BATTERY INTO THE
BATTERY CHARGER. WHY?
a) Check if the charger and the battery pack
are specifically designed for working
together.
b) The battery can be inserted into the
charger only in one direction.Turn the
battery around until it can be inserted into
the slot, the indicator light should be red
when the battery is charging.
2. REASONS FOR DIFFERENT CHARGING
TIMES
The charging time can be affected by many
reasons which are not defects in your product.
a) If the battery pack is only partly discharged
it may be re-charged in less than 1 hour.
b) If the battery pack and ambient
temperature are very cold then re-charging
may take 1-1.5 hours.
c) If the battery pack is very hot it will not re-
charge because the internal temperature
safety cutout will prevent it. If the battery
pack is very hot you must remove your
battery pack from the charger and allow
your battery pack to cool first to ambient
temperature and then recharging can be
started.
MAINTENANCE
Remove the plug from the socket before
carrying out any adjustment, servicing or
maintenance.
Your tool requires no additional lubrication
or maintenance. Never use water or chemical
cleaners to clean your tool. Wipe clean with
a dry cloth. Always store your tool in a dry
place.
ENVIRONMENTAL
PROTECTION
Waste electrical products must not be
disposed of with household waste.
Please recycle where facilities exist.
Check with your local authorities or retailer for
recycling advice.

9
Battery charger EN
PLUG REPLACEMENT
(UK & IRELAND ONLY)
If you need to replace the fitted plug then
followthe instructions below.
IMPORTANT
The wires in the mains lead are colored in
accordance with the following code:
Blue – Neutral
Brown – Live
As the colors of the wires in the mains lead
of thisappliance may not correspond with the
coloured markings identifying the terminals
in your plug,proceed as follows.The wire
which is coloured blue must be connected to
the terminal which is marked with N.The wire
which is coloured brown must be connected
to the terminal which is marked with L.
WARNING: Never connect live or
neutral wires to the earth terminal of the
plug. Only fit an approved BS1363/A plug and
the correct rated fuse.
NOTE: If a moulded plug is fitted and has to
be removed take great care in disposing of the
plug and severed cable, it must be destroyed
to prevent engaging into a socket.
Connect
Blue to N
(neutral)
Outer sleeve
firmly clamped
Cable grip
Brown L (live)
13 Amp fuse approved
to BS1362
DECLARATION OF
CONFORMITY
We,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln
Declare that the product,
Description WORX Battery charger
Type WA3845 WA3846
Complies with the following directives,
2014/35/EU
2014/30/EU
2011/65/EU
Standards conform to
EN 60335-1
EN 60335-2-29
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Suzhou 2016/04/06
Allen Ding
Deputy Chief Engineer,
Testing & Certification

Ladegerät D
10
1. LADEGERÄT
2. AKKUVERRIEGELUNG
3. AKKU*
4. AKKUANZEIGE
* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang
Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie
auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung
der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.
TECHNISCHE DATEN
Ladespannung 110-240V~50/60Hz
Nennspannung 12V
Ladestrom 3A
Nennleistung 45W
Akku Lithiumbatterie
Anzahl Zellen 3
Ladezeit
1.3 Ah 35min
1.5Ah 36min
2.0Ah 40min
Schutzisolation /II
Gewicht 0.5kg
Für die technischen Daten desTyps, die Anzahl der Zellen und die Nennleistung der Akkus, die
aufgeladen werden können, prüfen Sie bitte dasTypenschild auf dem von WORX mitgelieferten
Akku-Pack.

Ladegerät D
11
SICHERHEITSHINWEISE
WARNUNG: Lesen Sie alle
Sicherheitshinweise und
Anweisungen. Eine Missachtung der
nachstehenden Hinweise kann einen
Stromschlag, Feuer und/oder Verletzungen
nach sich ziehen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
- Dieses Gerät ist nicht zur Verwendung
durch Personen (einschließlich Kindern)
vorgesehen, die über reduzierte
körperliche Eignung, Wahrnehmung
oder geistige Fähigkeiten, Mangel
an Erfahrung und Wissen verfügen,
sofern diese Personen nicht von einer
verantwortlichen Person beaufsichtigt
oder in der Verwendung des Gerätes
unterwiesen wurden.
- Kinder sollten grundsätzlich beaufsichtigt
werden, damit sie nicht mit dem Gerät
spielen.
Falls das Netzkabel beschädigt sein sollte,
muss es vom Hersteller, einem seiner
Service-Beauftragten oder einer ähnlich
qualifizierten Person instandgesetzt
werden, damit es nicht zu Gefährdungen
kommt.
ZUSÄTZLICHE
SICHERHEITSHINWEISE
FÜR IHR LADEGERÄT
1. Vor dem Aufladen bitte die
Bedienungsanleitung lesen.
2. Trennen Sie nach dem Aufladen das
Ladegerät vom Netz.Trennen Sie danach
die das Ladekabel vom Ladegerät und dann
den Akku vom Ladegerät.
3. Laden Sie einen ausgelaufenen Akku nicht
auf.
4. Benutzen Sie Ladegerät nicht für Zwecke,
für die sie nicht gedacht sind.
5. Schließen Sie das Ladegerät nur an den
Netzstrom an.
6. Nicht im Freien verwenden, vor Regen und
Feuchtigkeit schützen.
7. Das Ladegerät muss vor Nässe geschützt
sein.
8. Verwenden Sie das Ladegerät nicht im
Freien.
9. Schließen Sie die Kontakte des Akkus oder
des Ladegeräts nicht kurz.
10. Achten Sie beim Laden auf die Polarität
“+/-“.
11. Öffnen Sie das Gerät nicht und halten Sie es
von Kindern entfernt.
12. Laden Sie keine Akkus anderer Hersteller.
13. Vergewissern Sie sich, dass die Verbindung
zwischen dem Ladegerät und dem Akku
korrekt positioniert ist und nicht durch
andere Gegenstände behindert wird.
14. Halten Sie die Öffnungen im Ladegerät frei
von fremden Objekten und schützen Sie sie
vorVerschmutzung und Nässe. Bewaren Sie
das Gerät trocken und frostfrei auf.
15. Achten Sie darauf, dass das Laden von
Akkus an einem gut gelüfteten Ort und nicht
in der Nähe einer brennbaren Umgebung
geschieht. Akkus erhitzen sich beim Laden.
Sie dürfen nicht überladen werden. Sorgen
Sie dafür, dass Akkus und Ladegerät beim
Aufladen nicht unbeaufsichtigt sind.
16. Laden Sie keine nicht-aufladbaren Akkus
auf, da diese überhitzen und aufbrechen
können.
17. Eine längere Lebenszeit und eine bessere
Leistung erreicht man, wenn der Akku bei
einer Lufttemperatur zwischen 18°C und
24°C aufgeladen wird. Laden Sie den Akku
nicht bei Lufttemperaturen unter 4,5°C
oder über 40,5°C. Achten Sie darauf, um
eine starke Beschädigung des Akkus zu
vermeiden.
18. Laden Sie nur ein Akkupack, welches
dasselbe Modell wie das vonWORX
bereitgestellte ist oder vonWORX
empfohlen wird.

Ladegerät D
12
SYMBOLE LADEVORGANG
HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges
sorgfältig durch.
LADEHINWEISE
1. LADEN DES AKKUS
WARNUNG: Das Ladegerät und der
Akku sind aufeinander abgestimmt und
sollten nur gemeinsam verwendet werden.
Versuchen Sie nicht, andere Geräte oder Akkus
zu verwenden. Achten Sie darauf, dass keine
Metallteile o. ä. die Anschlüsse des Ladegeräts
oder des Akkus berühren; andernfalls kann es
zu einem gefährlichen Kurzschluss kommen.
2. VOR VERWENDUNG IHRES
AKKUWERKZEUGS
Der Akku ist NICHT GELADEN und muss vor
dem ersten Gebrauch aufgeladen werden.
Wenn Sie einen neuen Akku laden, oder einen
Akku der lange nicht genutzt wurde, kann er
erst nach mehrmaligem Gebrauchsentladen
und Neuaufladen einen vollen Ladestand
erreichen.
3. HOW TO CHARGE YOUR BATTERY
CHARGING PROCEDURE
1) Stecken Sie das Ladegerät in eine
geeignete Steckdose. Das Licht leuchtet
grün.
2) Bringen Sie das Akkupack in das Ladegerät,
das Licht zeigt mit rot an, dass der
Ladevorgang beginnt.
3) Nach Abschluss des Ladevorgangs leuchtet
das Licht grün. Das Akkupack ist nun voll
aufgeladen.Trennen Sie das Ladegerät und
entfernen Sie das Akkupack.
WARNUNG: Falls die Ladekapazität
aufgrund langer Benutzung oder
direkter Sonneneinstrahlung oder Hitze
zur Neige geht, lassen Sie das Gerät
abkühlen, bevor Sie es wieder voll
aufladen.
LADE-ANZEIGEN
Dieses Ladegerät wurde konzipiert, um
Probleme von Batteriepacks zu erkennen.
Bedienungsanleitung lesen
Warnung
Nicht im Freien verwenden
Schutzisolation
Elektroprodukte dürfen nicht mit
dem normalen Haushaltsmüll
entsorgt werden, sondern
sollten nach Möglichkeit zu einer
Recyclingstelle gebracht werden.
Ihre zuständigen Behörden oder
Ihr Fachhändler geben Ihnen hierzu
gerne Auskunft.
Sicherung
Positiver Anschluss
Negativer Anschluss
T2A

Ladegerät D
13
Die Anzeigelichter zeigen Probleme an
(sieheTabelle unten). Falls dies auftreten
sollte, legen Sie ein neues Batteriepack
ein um herauszufinden, ob das Ladegerät
funktionsfähig ist. Wenn die neue Batterie
richtig lädt, so ist das alte Batteriepack defekt
und sollte an ein Service- oder Recycling-
Center zurückgegeben werden. Wenn das
neue Batteriepack das gleiche Problem wie das
ursprüngliche Batteriepack aufweist, lassen
Sie das Ladegerät in einem autorisierten
Service-Center überprüfen.
Licht An-/Aus-
Signal Status
Rot an Lädt
Rot blinkt - - - - - Defekter Akku
Grün an Ladevorgang
abgeschlossen
Grün blinkt - - - - - - Heiß/kalt Verzögerung
HEISS/KALT-VERZÖGERUNG DES
BATTERIEPACKS
Dieses Ladegerät hat eine HEISS/KALT-
Verzögerungs-Funktion für Batteriepacks.
Wenn das Ladegerät ein Batteriepack
registriert, das zu heiß oder kalt ist (das
grüne Licht leuchtet langsam auf), beginnt
automatisch die HEISS/KALT-Verzögerung.
Dabei wird der Ladevorgang unterbrochen,
bis das Batteriepack die richtigeTemperatur
erreicht hat. Der Ladevorgang beginnt dann
automatisch (rotes Licht ist durchgehend
AN). Diese Funktion gewährleistet maximale
Lebensdauer der Batterie.
DAS BATTERIEPACK IM LADEGERÄT
LASSEN
Bleibt ein voll aufgeladenes Batteriepack
im Ladegerät, bleibt das Licht grün.
Das Batteriepack wird weiter mit einer
Erhaltungsladung aufgeladen.
HINWEIS: Ein Batteriepack verliert langsam
seine Ladung, wenn es für längere Zeit
außerhalb des Ladegeräts oder in einem nicht
angeschlossenen Ladegerät belassen wird.
Es muss dann eventuell vor Gebrauch wieder
aufgeladen werden.
SCHWACHE BATTERIEPACKS
Dieses Ladegerät entdeckt schwache
Batteriepacks. Wenn ein schwaches
Batteriepack in das Ladegerät eingelegt
wird, versucht das Ladegerät dieses zu
reparieren. Dieser Vorgang dauert etwa 30
Minuten (das Licht bleibt rot). Nach dem
Abschluss der Reparatur beginnt automatisch
der Ladevorgang bis zur höchstmöglichen
Kapazität (das Licht ist rot). Ein blinkendes
Licht zeigt an, dass das Batteriepack
spannungslos ist.
HINWEIS: Reparierte Batteriepacks können
immer noch benutzt werden, sind aber nicht
so leistungsstark wie neue Batteriepacks.
WICHTIGE HINWEISE ZUM AUFLADEN:
1) Laden Sie eine neue Batterie oder eine
Batterie, die längere Zeit gelagert wurde
vor Gebrauch auf. Wenn Sie die Batterie
für lange Zeit lagern wollen, laden Sie die
Batterie vollständig auf, um eine maximale
Lebensdauer der Batterie sicher zu stellen.
2) Eine längere Lebensdauer und bessere
Leistung kann erreicht werden, wenn das
Batteriepack bei 18°-24°C Raumtemperatur
aufgeladen wird. Laden Sie das
Batteriepack nicht bei einer Lufttemperatur
von weniger als +4,5°C oder von mehr als
40,5°C auf. Dies ist wichtig, da dadurch
schwerer Schaden am Batteriepack
vermieden werden kann.
3) Frieren Sie Ihr Aufladegerät nicht ein und
bringen Sie es nicht in Kontakt mit Wasser
oder anderen Flüssigkeiten.
4) Wenn das Batteriepack nicht ausreichend
Strom für Fälle liefert, die vorher
problemlos funktionierten, laden Sie Ihre
Batterie auf. Benutzen Sie sie unter diesen
Umständen nicht weiter. Sie können

Ladegerät D
14
ein teilweise verbrauchtes Batteriepack,
ohne nachteilige Auswirkungen auf das
Batteriepack, jederzeit verwenden.
5) Während des Ladevorgangs ist es normal,
dass das Batteriepack und das Ladegerät
warm werden.
6) Wenn das Batteriepack nicht richtig
aufgeladen wird:
a. Überprüfen Sie den Strom an der
Steckdose, indem Sie das Ladegerät an
eine andere Steckdose anschließen.
b. Schließen Sie das Ladegerät an und
trennen Sie es von der Steckdose, um zu
prüfen ob es in Ordnung ist.
c. Überprüfen Sie, ob die Batterie defekt ist.
d. Schließen Sie das Ladegerät an einem Ort
an, an dem die Umgebungstemperatur
etwa 18º - 24ºC beträgt.
e. Wenn das Ladeproblem anhält, bringen
Sie das Gerät, das Batteriepack und das
Ladegerät zu einem befugten Service-
Center.
f. Unter bestimmten Bedingungen,
wenn das Ladegerät an eine Steckdose
angeschlossen ist, können die
Ladekontakte des Ladegeräts durch
Fremdmaterial abgetragen werden.
Leitendes Fremdmaterial wie metallische
Teile müssen von den Öffnungen des
Ladegeräts ferngehalten werden.
Trennen Sie immer das Ladegerät von
der Steckdose, wenn kein Batteriepack im
Ladegerät ist oder vor der Reinigung.
4. ANBRINGEN UND ENTFERNEN DES
AKKUS
Drücken Sie auf die Laschen auf beiden Seiten
des Akkus, um den Akku zu lösen. Nehmen
Sie den Akku heraus. Nach dem Aufladen
können Sie den Akku wieder in das Werkzeug
einsetzen. Schieben Sie ihn mit leichtem Druck
ganz in die Aufnahme hinein.
PROBLEMLÖSUNG
1. DER AKKU LÄSST SICH NICHT IN DAS
LADEGERÄT EINSETZEN
a) Prüfen Sie, ob das Ladegerät und das
Batteriepack füreinander geeignet sind.
b) Der Akku kann nur in einer Richtung in das
Ladegerät eingesetzt werden. Drehen Sie
die Batterie herum, so dass sie eingesetzt
werden kann, die Anzeige sollte beim
Aufladen rot leuchten.
2. GRÜNDE FÜR UNTERSCHIEDLICHE
LADEDAUER
Die Ladedauer hängt von mehreren Faktoren
ab. Unterschiedlich lange Ladevorgänge sind
kein Hinweis auf einen Defekt.
a) Falls der Akku nur teilweise entladen ist,
kann er sich in weniger als einer Stunde
wieder vollständig aufladen.
b) Bei niedrigen Umgebungstemperaturen
und kaltem Akku kann der Vorgang 1-1,5
Stunden dauern.
c) Falls der Akku sehr heiß ist, verhindert
eine interne Sicherheitsabschaltung die
Aufladung. Sie müssen den Akku aus dem
Ladegerät herausnehmen und abkühlen
lassen, ehe Sie ihn wieder aufladen
können.
WARTUNG
Ziehen Sie grundsätzlich den Netzsteck-
er, bevor Sie Einstell-, Reparatur- oder
Wartungstätigkeiten ausführen.
Ihr Werkzeug benötigt keine zusätzliche
Schmierung oder Wartung. Nutzen Sie niemals
Wasser oder chemische Reinigungsmittel
zum Säubern des Ladegeräts. Wischen Sie es
mit einem trockenenTuch. Bewaren Sie Ihr
Ladegerät stets trocken auf.
UMWELTSCHUTZ
Elektroprodukte dürfen nicht mit dem
normalen Haushaltsmüll entsorgt
werden, sondern sollten nach
Möglichkeit zu einer Recyclingstelle gebracht
werden. Ihre zuständigen Behörden oder
Ihr Fachhändler geben Ihnen hierzu gerne
Auskunft.

Ladegerät D
15
KONFORMITÄTSERKLÄRUNG
Wir,
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln
Erklären hiermit, dass unser Produkt
Beschreibung WORX Ladegerät
Typ WA3845 WA3846
Den bestimmungen der folgenden richtlinien
entspricht:
2014/35/EU
2014/30/EU
2011/65/EU
Werte nach
EN 60335-1
EN 60335-2-29
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Suzhou 2016/04/06
Allen Ding
Stellvertretender Chefingenieur, Prüfung und
Zertifizierung

Chargeur F
16
1. CHARGEUR
2. VERROU DE PACK BATTERIE
3. PACK BATTERIE *
4. TÉMOIN LUMINEUX DE FIN DE CHARGE ET D’ETAT
*Les accessoires reproduits ou décrits ne sont pas tous compris dans les fournitures.
Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de l’outil.
Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin est
également là pour vous conseiller.
CARACTERISTIQUES TECHNIQUES
Volts du chargeur 110-240V~50/60Hz
Tension nominale 12V
Courant de charge 3A
Puissance nominale 45W
Pack batterie Pile de Lithium
Nombre de cellules 3
Temps de chargement
1.3Ah 35min
1.5Ah 36min
2.0Ah 40min
Classe de protection /II
Masse 0.5kg
Pour les données techniques des types, le nombre de cellules et de la capacité nominale des
batteries qui peuvent être chargées, veuillez consulter la plaque signalétique de la batterie
fournie par WORX.

Chargeur F
17
MESURES DE SECURITE
ATTENTION: Lire toutes
les instructions et tous les
avertissements liés à la sécurité. Lire
toutes les instructions. Si les instructions ne
sont pas respectées, il existe un risque de
décharges électriques, d’incendie et/ou de
blessures graves.
Conserver tous les avertissements et
toutes les instructions pour référence
future.
- Cet appareil peut être utilisé par des
enfants âgés de 8 ans et plus et des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites, ou
présentant un manque d’expérience
et de connaissances, si elles sont sous
surveillance ou formées à l’utilisation
de l’appareil en toute sécurité et
comprennent les risques qu’il entraîne.
- Les enfants ne doivent pas jouer avec
l’appareil. L’entretien et le nettoyage ne
doivent pas être effectués par des enfants
sans surveillance.
Si l’alimentation est endommagée, elle
doit être remplacée par le fabricant, son
agent de maintenance ou une personne
qualifiée de façon similaire, afin d’éviter
tout danger.
INSTRUCTIONS
SUPPLEMENTAIRES
LIEES A LA SECURITE
POUR VOTRE CHARGEUR
DE BATTERIE
1. Avant de charger, lisez les instructions.
2. Après la charge, débranchez le chargeur
de batterie du réseau secteur puis la
connexion batterie.
3. Ne chargez pas une batterie qui fuit.
4. N’utilisez pas de chargeurs pour des
travaux autres que ceux pour lesquels ils
sont conçus.
5. Ne branchez le chargeur que sur une
alimentation réseau alternatif (AC).
6. Usage interne uniquement, ne pas
exposer à la pluie ou à l’eau.
7. Le chargeur doit être protégé de
l’humidité !
8. N’utilisez pas le chargeur à l’extérieur.
9. Ne court-circuitez pas les contacts de la
batterie ou du chargeur.
10. Respectez la polarité “+/-“ lorsque vous
chargez.
11. Ne pas ouvrir l’appareil et le tenir hors de
portée des enfants.
12. Ne pas charger de batteries d’autres
fabricants.
13. S’assurer que la connexion entre le
chargeur de batterie et la batterie est
correctement positionnée et n’est pas
obstruée par des corps étrangers.
14. Laissez les ouïes du chargeur de batterie
libres d’objets étrangers et protégez-le de
la poussière et de l’humidité. Stockez-le
dans un endroit sec et hors gel.
15. Lors de la charge de batteries, s’assurer
que le chargeur de batterie est dans
un endroit bien ventilé et à l’écart de
matériaux inflammables. Les batteries
peuvent chauffer pendant la charge. Ne
pas surcharger les batteries. S’assurer
que les batteries et les chargeurs de
batterie ne restent pas sans surveillance
pendant la charge.
16. Ne pas charger des batteries non
rechargeables, car elles peuvent chauffer
et s’endommager.
17. Une vie plus longue et de meilleures
performances peuvent être obtenues
si le pack batterie est chargé lorsque la
température de l’air est entre 18°C et
24°C. Ne pas charger le pack batterie avec
des températures d’air au-dessous de
4.5°C, ou au-dessus de 40.5°C. Ceci est
important car le pack batterie peut en être
sérieusement endommagé.
18. Chargez uniquement des batteries du
même modèle fourni par WORX et des
modèles recommandés par WORX.

Chargeur F
18
SYMBOLES PROCÉDURE DE CHARGE
REMARQUE: Avant d’utiliser cet outil,
lire attentivement le mode d’emploi.
INSTRUCTIONS DE CHARGE
1. CHARGE DE VOTRE BATTERIE
AVERTISSEMENT: Le chargeur
et la batterie sont spécifiquement
conçus pour être utilisés ensemble, aussi
n’essayez pas d’utiliser d’autres éléments.
N’insérez jamais d’objets métalliques dans
votre chargeur ou dans votre batterie, une
défaillance électrique et un risque peuvent en
résulter.
2. AVANT D’UTILISER VOTRE OUTIL
SANS FIL
La batterie N’EST PAS CHARGEE et il faut la
charger une fois avant de l’utiliser. Lorsque
vous charger une nouvelle batterie, ou une
batterie qui n’a pas été utilisée pendant
longtemps, elle peut ne pas atteindre sa
pleine charge avant d’avoir été complètement
déchargée en utilisation et rechargée plusieurs
fois.
3. COMMENT RECHARGER VOTRE
ACCUMULATEUR CHARGE
1) Branchez le chargeur dans une prise
adéquate. Le Lumière est vert.
2) Introduisez la batterie dans le chargeur. Le
Lumière passe au rouge pour indique que
le processus de charge a démarré.
3) Une fois la charge terminée, Le Lumière
repasse au vert. La batterie est désormais
rechargée, vous pouvez débrancher le
chargeur et en sortir la batterie.
ATTENTION: Lorsque la charge de
la batterie diminue après utilisation
continue ou exposition à la lumière
directe du soleil ou à la chaleur, laissez
l’outil refroidir avant de le recharger à
pleine charge.
INDICATEUR DE CHARGE
Ce chargeur est fait pour repérer
d’éventuels problèmes pouvant survenir
avec l’accumulateur. Les voyants lumineux
Lire le manuel
Avertissement
Usage interne uniquement
Classe de protection
Les déchets d’équipements
électriques et électroniques ne
doivent pas être déposés avec
les ordures ménagères. Ils sont
collectés pour être recyclés
dans des centres spécialisés.
Consultez les autorités locales ou
votre revendeur pour obtenir des
renseignements sur l’organisation
de la collecte
Fusible
Borne positive
Borne négative
T2A

Chargeur F
19
indiquent lorsqu’il y a un problème (voir
tableau ci-dessous). Si un problème survient,
veuillez introduire un nouvel accumulateur
pour vérifier que le chargeur fonctionne
correctement. Si l’accumulateur se recharge
normalement, la source du problème
provient de l’autre accumulateur, indiquant
qu’il est défectueux et qu’il doit être ramené
à un centre de Service Après-Vente ou de
recyclage. Si le nouvel accumulateur a le
même problème que l’ancien, faites vérifier le
chargeur dans un centre de Service Après-
Vente.
Lumière Allumé/ Eteint/
Clignote Etat
Rouge Charge en cours
Clignotement
rouge - - - - - Batterie
défectueuse
Vert Complètement
chargée
Clignotement
vert - - - - - - Délai chaud/froid
DECALAGE CHAUD/FROID DE
L’ACCUMULATEUR
Ce chargeur est équipé d’un mécanisme de
décalage CHAUD/FROID. Lorsque le chargeur
détecte un accumulateur trop chaud ou
trop froid (le Lumière est vert et clignote) il
déclenche automatiquement son système
de décalage CHAUD/FROID, et arrête le
chargement jusqu’à ce que l’accumulateur soit
de nouveau à une température convenable.
A ce moment-là, le chargement reprendra
automatiquement cours (le Lumière
est rouge). Ce système assure à votre
accumulateur une durée de vie maximum.
LAISSER L’ACCUMULATEUR DANS LE
CHARGEUR
Lorsqu’un accumulateur déjà rechargé est
laissé sur son chargeur, Le Lumière reste vert.
Le pack batterie continue de se charger avec
un filet de courant.
AVIS: L’accumulateur se décharge doucement
lorsqu’il est hors du chargeur, ou laissé dans
un chargeur qui n’est pas branché. Il se peut
que vous deviez le charger de nouveau.
ACCUMULATEUR FAIBLE
Ce chargeur peut détecter lorsqu’un
accumulateur est faible. Lorsqu’un
accumulateur faible est introduit dans
le chargeur, le chargeur essaie de le
réparer. Ce processus dure à peu près 30
minutes (le Lumière est rouge). Dès que le
chargeur a fini de le réparer, il commencera
automatiquement à recharger l’accumulateur
le mieux possible (le Lumière est rouge). Si le
Lumière commence à clignoter, indiquant que
le pack batterie est mort.
AVIS: Un accumulateur réparé peut être
encore utilisé mais ne fonctionnera pas aussi
bien qu’un nouvel accumulateur.
COMMENTAIRES IMPORTANT SUR LA
CHARGE
1) Veuillez recharger un nouvel accumulateur
ou un accumulateur ayant été rangé
pendant longtemps. Si vous voulez ranger
l’accumulateur pendant une longue
durée, veuillez charger l’accumulateur
complètement pour préserver sa durée de
vie.
2) Une durée de vie plus longue ainsi
qu’une meilleure performance peuvent
être obtenues lorsque l’accumulateur est
rechargé à une température entre 18º-24ºC.
Ne pas charger l’accumulateur lorsque
l’air environnant est de moins de 4,5ºC
ou plus de 40,5ºC. Ceci est important et
peut éviter d’endommager sérieusement
l’accumulateur.
3) Ne jamais laisser le chargeur se geler. Ne
jamais l’immerger dans de l’eau ou un
autre liquide.
4) Lorsque l’accumulateur est moins
puissant qu’avant pour des travaux qui
était précédemment facile à faire, veuillez
arrêter de travailler dans ces conditions
et recharger l’accumulateur.Vous pouvez
le recharger de manière partielle à votre

Chargeur F
20
grès, cela n’aura aucun effet négatif sur
l’accumulateur.
5) Lorsque vous le chargez, il est normal que
l’accumulateur soit chaud.
6) Si l’accumulateur ne se charge pas bien :
a. Vérifiez la présence de la tension sur la
prise en y branchant un autre appareil.
b. Branchez puis débranchez le chargeur
pour vérifier qu’il fonctionne correctement.
c. Vérifiez que l’accumulateur n’a pas été
endommagé.
d. Déplacez le chargeur et l’accumulateur
et installez-les dans un endroit où la
température environnante est entre 18°-
24°C.
e. Si le problème de charge persiste,
emmenez l’outil, le pack batterie et le
chargeur dans un centre de réparation
agréé.
f. Dans certains cas, lorsque le chargeur
est branché sur le secteur, les contacts
peuvent être court-circuités par des
éléments externes. Des éléments
externes conducteurs comme des objets
métalliques, doivent être éloignés du
chargeur.Veuillez toujours débrancher
le chargeur du secteur lorsqu’il n’y a pas
d’accumulateur ou avant de le nettoyer.
4. ENLEVER OU INSTALLER LA BATTERIE
Repérez les verrous sur les côtés du pack
batterie et libérez les deux côté du pack
batterie de l’outil. Enlevez le pack batterie de
l’outil. Après la charge de la batterie, insérez le
pack dans le compartiment de la machine. Un
simple coulissement et une légère pression
seront suffisants.
RESOLUTION DES
PROBLEMES
1. POURQUOI NE PUIS-JE PAS
INSERER LE PACK BATTERIE DANS LE
CHARGEUR ?
a) Vérifiez si le chargeur et le pack batterie
sont spécifiquement conçus pour
fonctionner ensemble.
b) La batterie ne peut être insérée dans
le chargeur que dans un sens.Tournez
la batterie jusqu’à ce qu’elle s’y insère
librement, alors le voyant rouge devrait
s’allumer indiquant que la batterie est en
charge.
2. QUELLES SONT LES RAISONS DES
DIFFERENTS TEMPS DE CHARGE
Le temps de charge peut être affecté par de
nombreux paramètres sans que votre produit
soit défectueux.
a) Si la batterie n ’est que partiellement
déchargée, il est possible qu ’elle se
recharge en moins d ’une heure.
b) Si la température ambiante et la batterie
sont très froids, alors la charge peut
prendre 1 heure ou 1 heure et demie.
c) Si la batterie est très chaude, la charge ne
commencera pas en raison de la sécurité
thermique interne. Si le voyant vert est
allumé, que le voyant rouge n ’est pas
allumé et que la batterie est chaude, alors,
le problème vient de sa température et non
pas d ’un défaut.
MAINTENANCE ET
ENTRETIEN
Retirer la fiche de la prise avant de
procéder à un réglage, une réparation ou
un entretien.
L’outil motorisé ne requiert pas de graissage
ou d’entretien supplémentaire. Ne jamais
utiliser d’eau ou de nettoyants chimiques pour
nettoyer l’outil. Nettoyer avec un chiffon sec.
Toujours conserver l’outil motorisé dans un
endroit sec.
PROTECTION DE
L’ENVIRONNEMENT
Les déchets d’équipements électriques et
électroniques ne doivent pas être déposés avec
les ordures ménagères. Ils sont collectés pour
être recyclés dans des centres spécialisés. Consultez
les autorités locales ou votre revendeur pour obtenir
des renseignements sur l’organisation de la collecte.
