Yakima Q Tower User manual

1033430H-1/33
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR Vehicle, CHECKING THE ATTACHMENTS
PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND
UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU
DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY
FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.

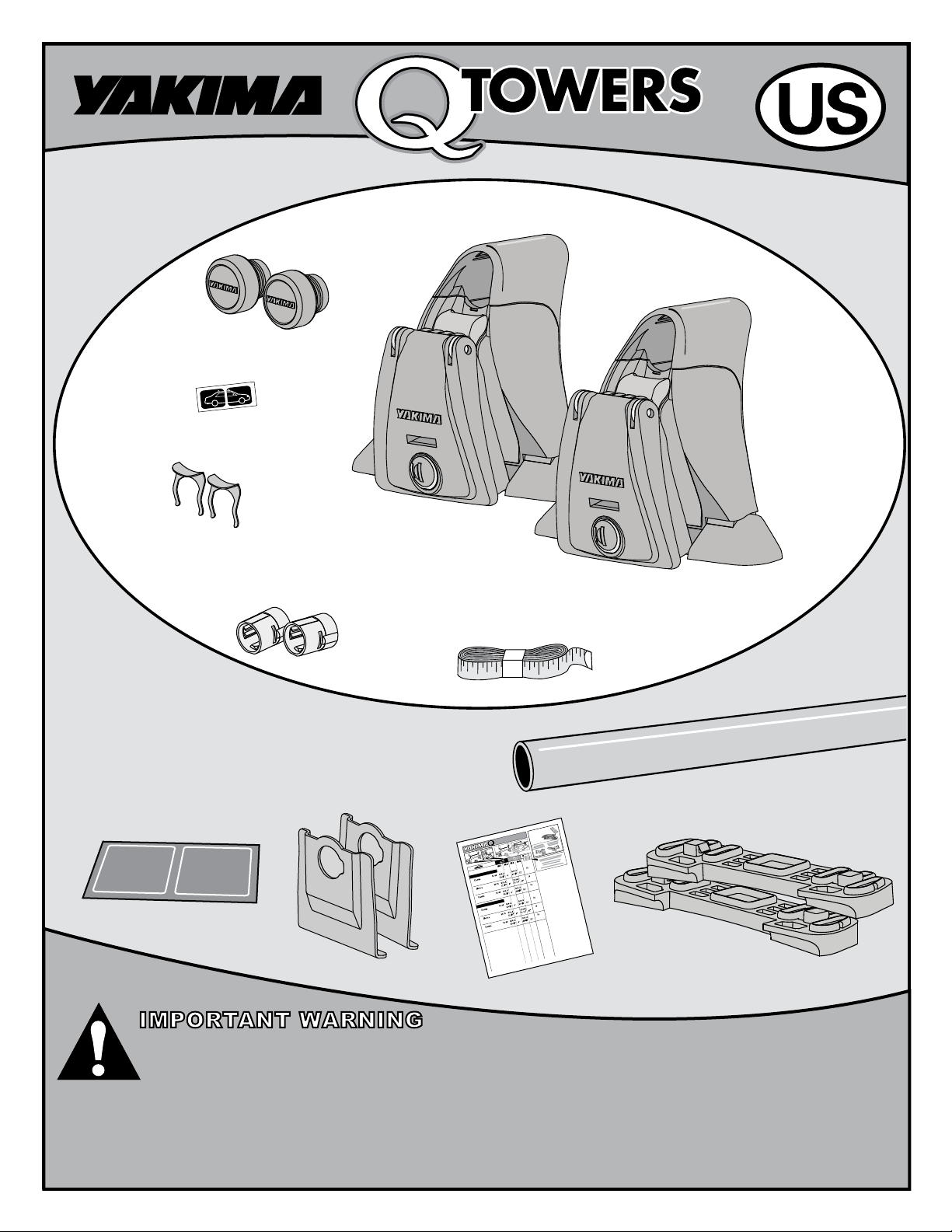

Part# 1033430 Rev.H
Vehicle-specific Q-Clips
and crossbars are sold
separately in pairs.
Q-CLIPS
VINYL PADS
CLIP SHEET BASE PADS
CROSSBARS
Q-TOWER (2X)
END CAP (2X)
LOCK HOUSING (2X)
STICKERS (1x)
CLIP FASTENER (2X)
TAPE MEASURE (1X)
BY THE PAIR

1033430H-2/33
GOLD SLIDER
HASH
MARKS
CAM
COVER
ADJUSTMENT POST STICKER
Q-Clip
BASE PAD
VINYL PADS
LOCK
HOUSING
CLIP FASTENER
LOCK CORE
(OPTIONAL)
END
CAP
BLADED AIRCRAFT RAIN
GUTTER HOOK
Q-Clip families.
Overview Prepare for
installation
Install towers
in front
Install towers
in rear
Perform safety
checks
YOU ARE
HERE
Anatomy of the Q-Tower.
There are several shapes and sizes of Q-Clips, but they all fall into five Q-Clip categories. Every vehicle
needs a specific Q Clip to install Q-Towers. For this reason Q-Clips must be purchased separately. Examples
of the five different categories of Q Clips are depicted below.
OEM
(ATTACHES TO FACTORY
INSTALLED VEHICLE FEATURE)
CLIP
HOLDER

1033430H-3/33

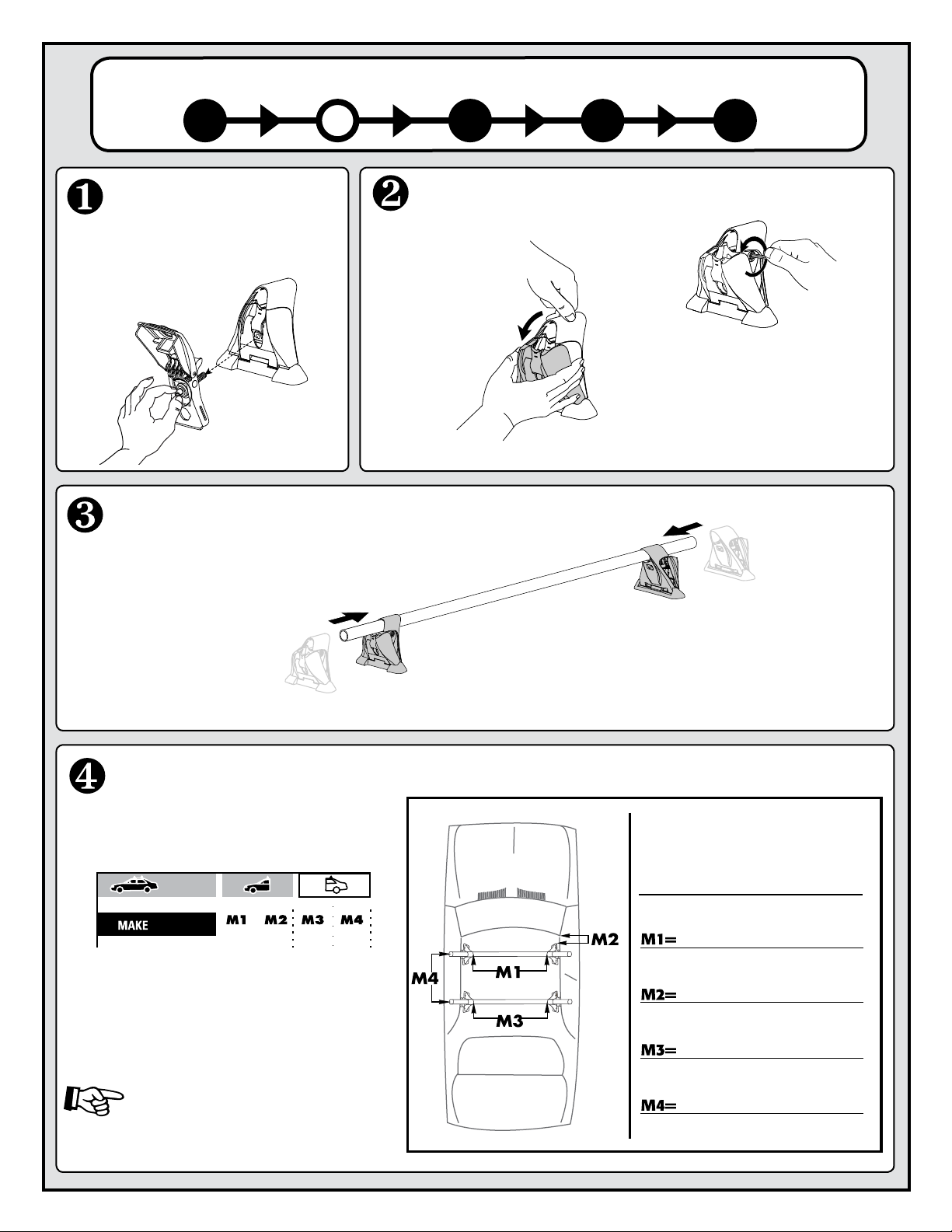

Unscrew the adjustment
posts to remove the covers
from each tower.
Remove the covers. Open towers.
Open each tower
to access the
tower screw.Loosen tower screws
until the crossbar can fit
through the tower (refer
to next step).
Slide towers onto bars.
Find Your 4 M’s (measurements).
Locate the precise measurements
for your vehicle on the Q-clip sheet.
If your vehicle is not listed or the
clip sheet is not in the Q-Clip box
check yakima.com/roof-rack-
installation, contact your dealer or
call 888-925-4621.
Write down your four measurements
in the spaces provided to the right.
Keep these instructions in a safe
place for future reference.
Overview Prepare for
installation
Install towers
in front
Install towers
in rear
Perform safety
checks
YOU ARE
HERE
YOUR Vehicle:

M1
M1
1033430H-4/33

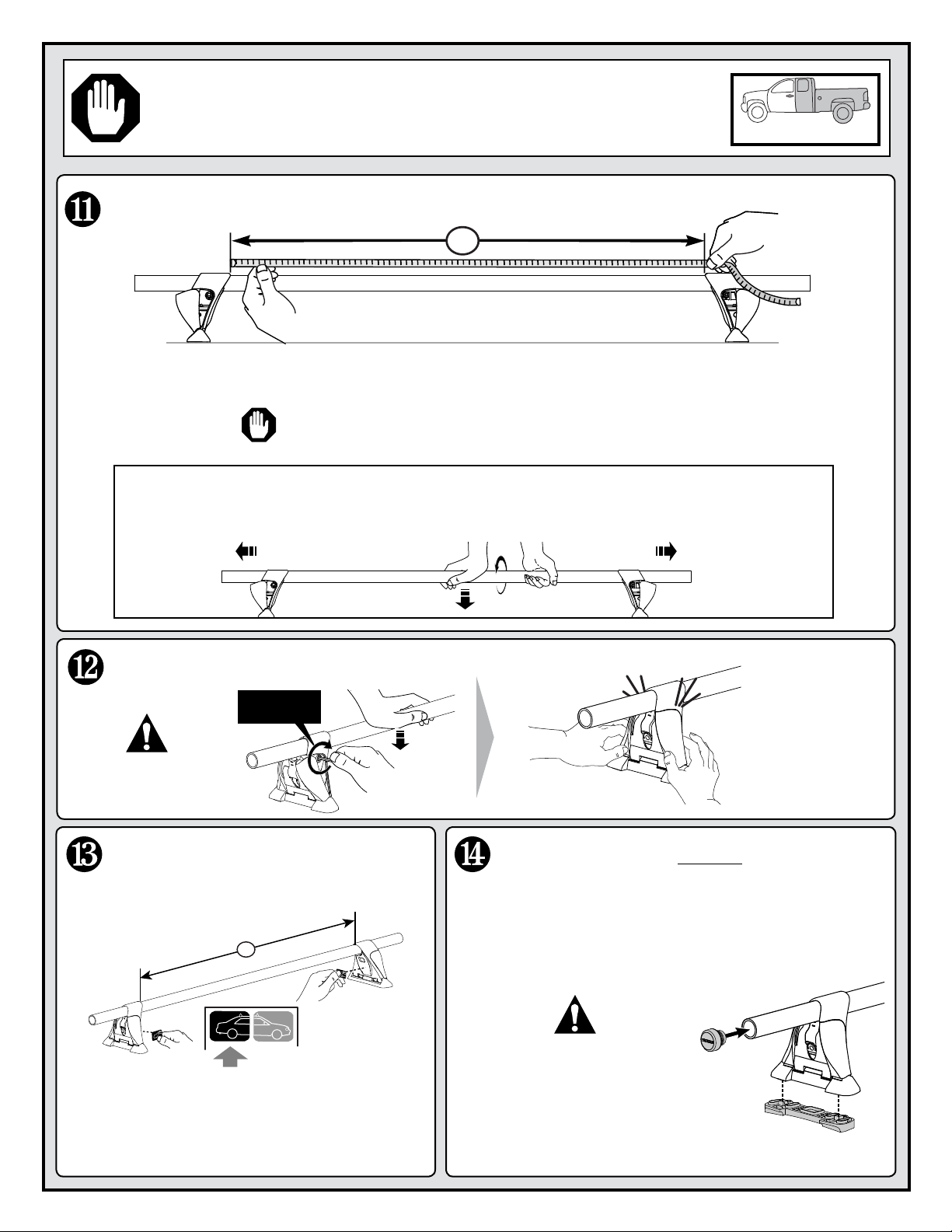

TIP: To center crossbar between towers after setting your measurement use this
technique. While pushing downward and rotating the crossbar, adjust the crossbar as
needed to the left or right. Double check your M1 measurement and adjust if necessary.
Set M1 and center bar.
Be sure to not
move the towers.
Tighten tower/bar assembly.
Snap the
covers shut.
Install end caps and correct pads.
Keep the pads clean and
free of debris. Clean pads
as necessary, and keep
them clean by not setting
them on a dirty surface.
Attach correct pads. Some vehicles require
different pads on front (M1) and rear (M3). Pad
letter is located in the center of each pad.
Pull the measuring tape tight to ensure accurate measurements.
Measurements must be accurate to within 1/8” (3.2 mm).
Label towers with front of vehicle stickers.
Label the towers.
snap
snap
Note: Set measurements on a flat surface away from vehicle.
FRONT OF VEHICLE
Will you be installing your Q-Tower pairs on the FRONT or on the REAR?
For FRONT installation continue below. For REAR installation skip to step 11.
5Nm

1033430H-5/33
M
2
M
2

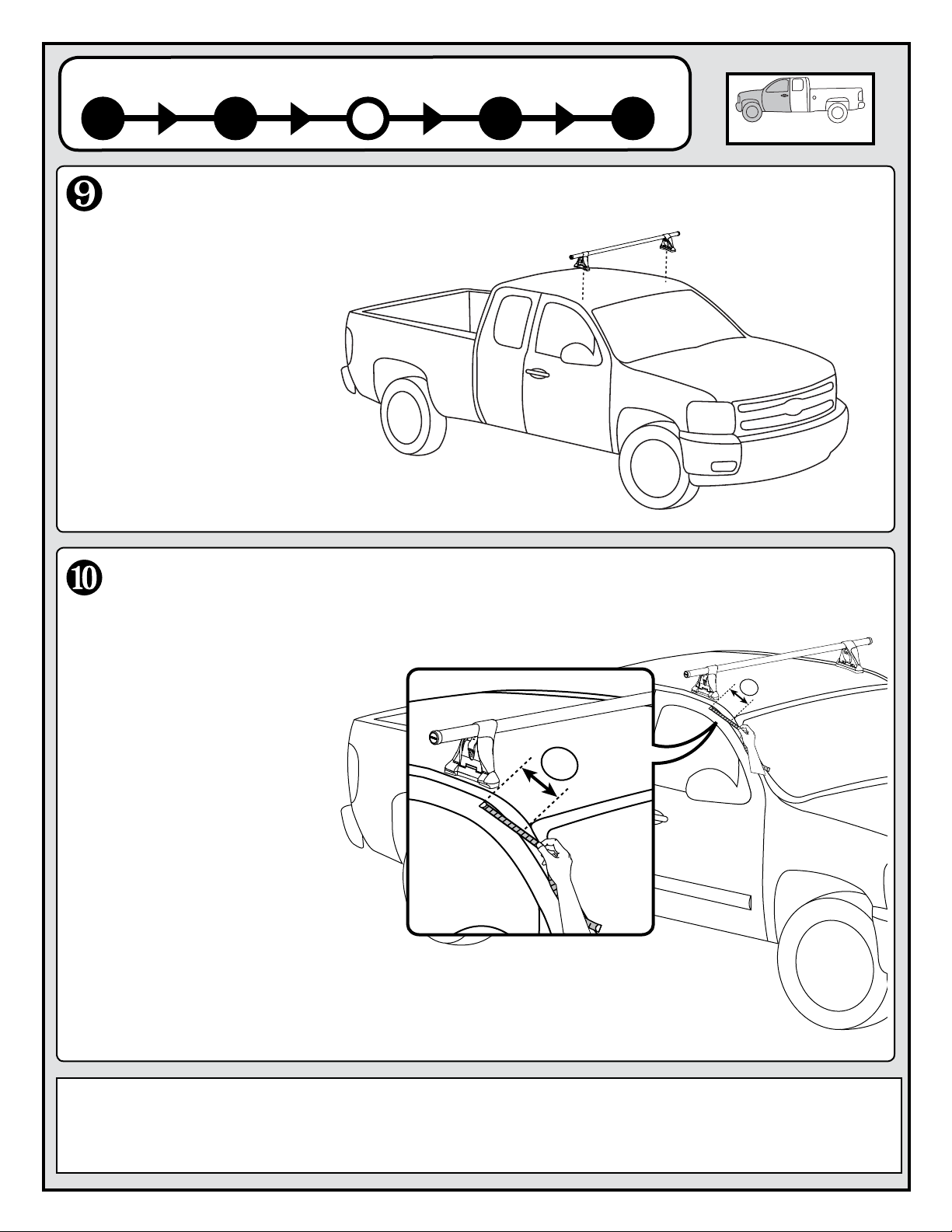

Position Towers in Front.
• Clean vehicle roof where towers will set.
• Set the assembly on the roof.
Set M2.
TIP: Verify this measurement repeatedly during installation.
• USE THE M2
MEASUREMENT you
identified in step 4.
• Measure the shortest
distance from leading edge
of tower base to nearest
painted roofline corner.
• Once positioned DO NOT
MOVE.
windshield
rooftop
trim
To continue front tower installation skip to step 17.
Overview Prepare for
installation
Install towers
in front
Install towers
in rear
Perform safety
checks
YOU ARE
HERE FRONT OF VEHICLE

M3
M3
1033430H-6/33
TIP: To center crossbar between towers after setting your measurement use this
technique. While pushing downward and rotating the crossbar, adjust the crossbar as
needed to the left or right. Double check your M3 measurement and adjust if necessary.
Set M3 and center bar.
Be sure to not
move the towers.
Tighten tower/bar assembly.
Snap the
covers shut.
Install end caps and correct pads.
Keep the pads clean and
free of debris. Clean pads
as necessary, and keep
them clean by not setting
them on a dirty surface.
Attach correct pads. Some vehicles require
different pads on front (M1) and rear (M3). Pad
letter is located in the center of each pad.
Pull the measuring tape tight to ensure accurate measurements.
Measurements must be accurate to within 1/8” (3.2 mm).
Label towers with rear of vehicle stickers.
Label the towers.
snap
snap
Note: Set measurements on a flat surface away from vehicle.
Will you be installing your Q-Tower pairs on the FRONT or on the REAR?
For REAR installation continue below. For FRONT installation skip to step 5.REAR OF VEHICLE
5Nm

M
2
M
4
+
M2
M4
+
1033430H-7/33
windshield
rooftop
trim
Correct measurements
can be found in the Q
Clip box.
If your vehicle is not
listed or the clip sheet
is not in the Q-Clip box
check yakima.com/
measurements, contact
your dealer or call 888-
925-4621.
Center rack on vehicle.
Center racks side to
side by measuring from
the door frame to tower
base. Measuring points
and distances on both
sides must be equal.
• Use the combination of
M2 and M4 measurements
(from Clip Sheet).
• Measure the shortest
distance from leading edge
of tower base to nearest
painted roofline corner.
• Once positioned DO NOT
MOVE.
Position Towers in rear.
• Clean vehicle roof where towers will set.
• Set the assembly on the roof.
Set measurement.
REAR OF VEHICLE
Overview Prepare for
installation
Install towers
in front
Install towers
in rear
Perform safety
checks
YOU ARE
HERE
FOR EXAMPLE:
M2 = 6”
+ +
M4 = 32”
Tundra Tower Location = 38”

1033430H-8/33

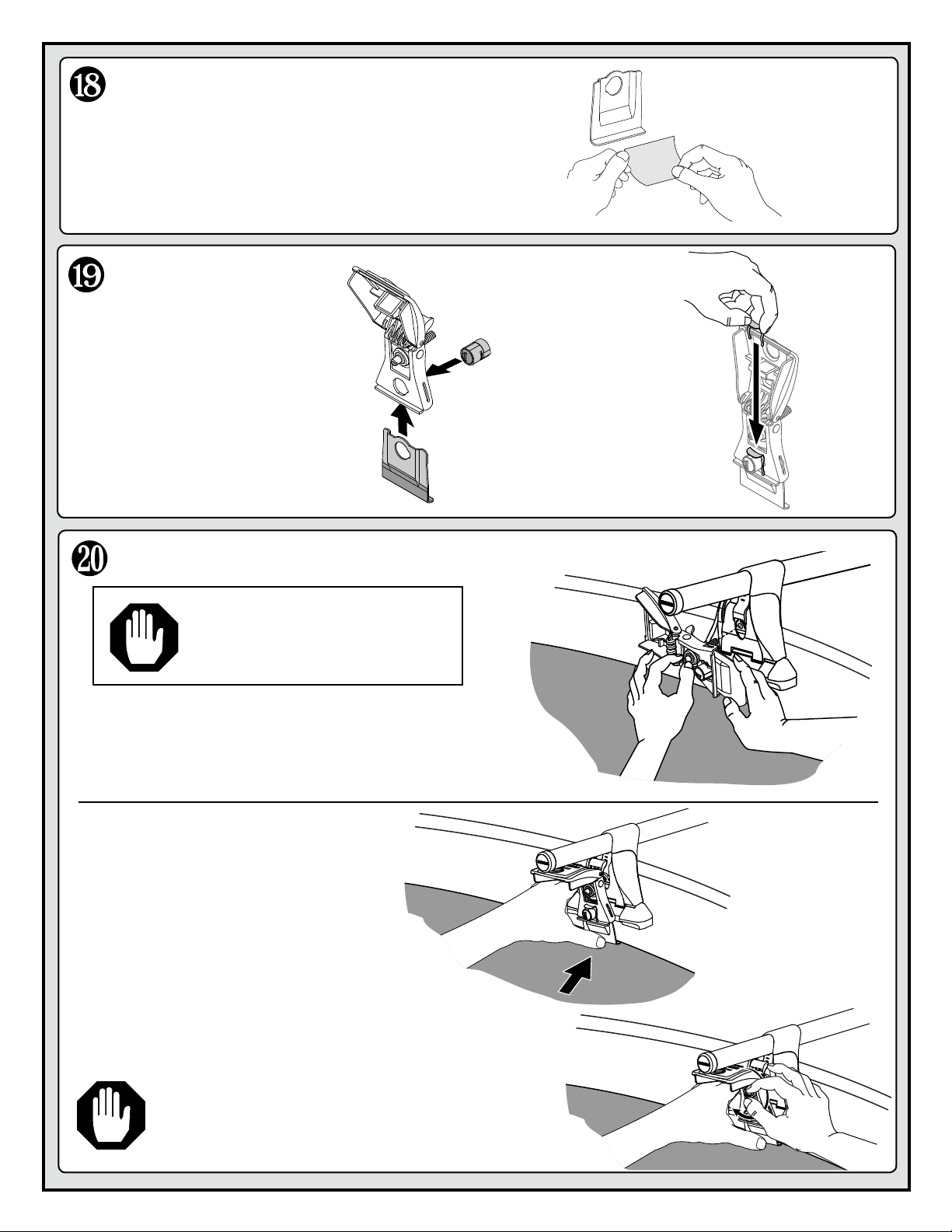

DO NOT MOVE TOWERS! If you
bump the towers you’ll need to go
back and reposition them.
• Open both driver’s side and passenger side doors.
• Carefully thread adjustment post on to tower to
get the cover loosely attached (2 turns max).
• Repeat for other side.
• Carefully push the clip in place up
against the door frame. DO NOT
MOVE THE TOWERS.
• Using the adjustment post, take
slack out of the system until the
cam cover closes easily while
holding the clip to the door frame.
DO NOT FULLY TIGHTEN.
• Repeat for other side.
Loosely attach cam covers.
Assemble Q-Clips and
lock housings.
• Insert the correct clip through
the slits in clip holder.
• Insert lock housing through
holes in clip and clip holder. • Place clip fastener
over lock housing to
secure assembly.
Check your M2 (front) or M2 + M4 (rear)
again. Correct if needed (step 10 for front
installation)(step 16 for rear installation).
Apply vinyl pads to clips.
• Apply black vinyl pads wherever clip
touches vehicle paint. Be sure to
cover clip edges. Trim if necessary.

a
b
1033430H-9/33

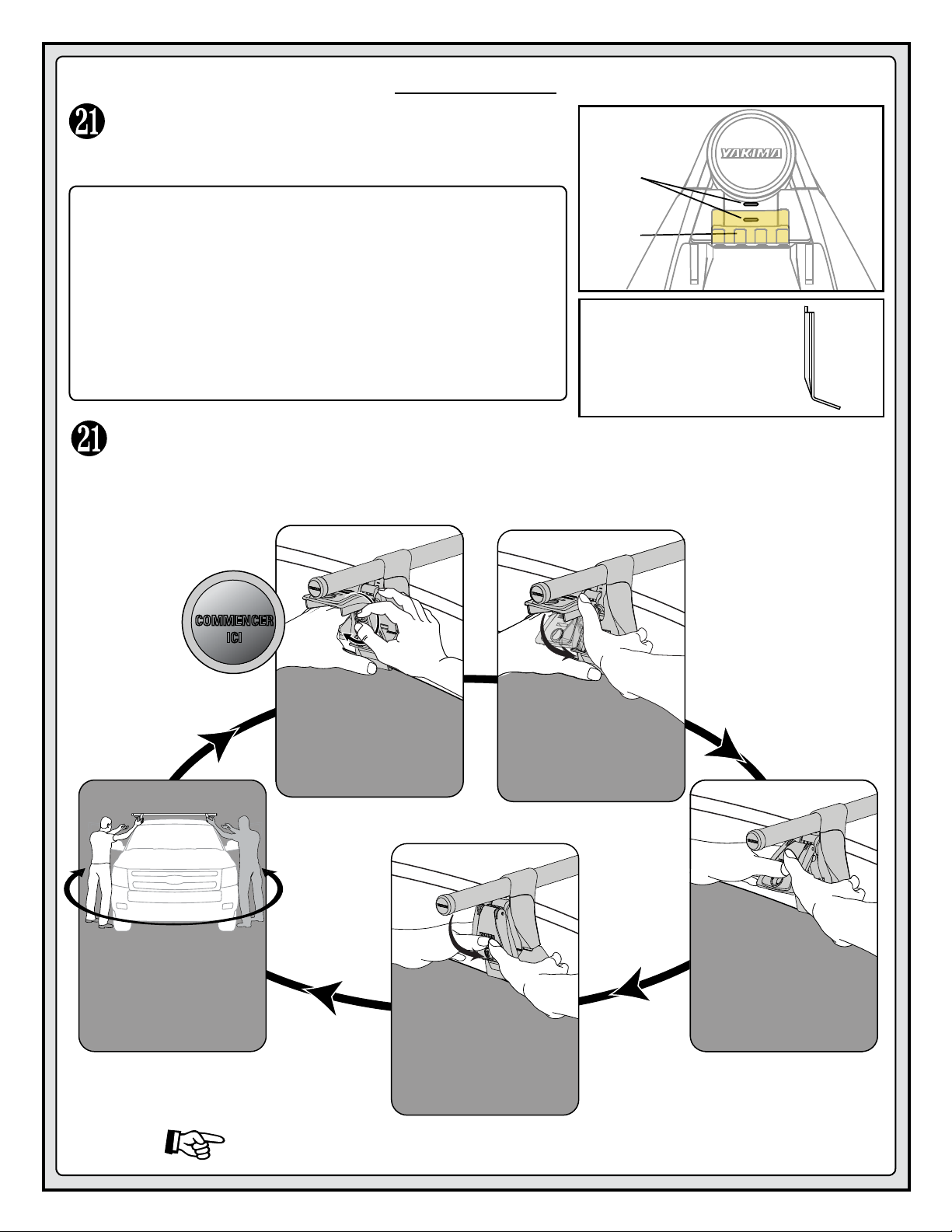

The objective: Your installation will be
complete once you achieve balanced tower tension.
Install System
The technique: Slowly tighten your towers by turning the adjustment posts clockwise one
full turn at a time, alternating from driver’s side tower to passenger’s side tower. Close the
Cam Cover after each adjustment. Only one Cam Cover can be open at a time.
Hold tower base. While
holding the clip in place
with your thumb, tighten
adjustment post one
turn, then...
lower cam cover
with opposite thumb
until cam cover is
under tension, then...
bring both thumbs up
to cam cover while
pulling tower base
towards you...
use both thumbs to
snap the cam cover
shut.
Alternate from
driver’s side to
passenger’s side.
Perform this technique on both the driver side and passenger side in
an alternating fashion until you achieve balanced tower tension.
START
HERE
hash
marks
gold
slider
bladed clips
(see page 2)
1. Cam Cover closes with firm and equal resistance
on both sides of the vehicle.
2. Gold Slider positions are equal on both sides of the
vehicle. Reference hash marks on tower body.
3. For Bladed Clips Only: Gold Slider position must
also be ON OR BETWEEN HASH MARKS.
BALANCED TOWER TENSION REQUIREMENTS

1033430H-10/33
Perform Safety Checks With Vehicle Doors Open.
CHECK EACH CLIP! Pull each clip
away from vehicle. PULL HARD!
CHECK EACH TOWER!
Grip the bar inboard to
towers; push and pull
using only arm strength.
Overview Prepare for
installation
Install towers
in front
Install towers
in rear
Perform saftey
checks
YOU ARE
HERE
REMOVING THE SYSTEM
Unlock towers and open cam covers.
Lift rack up and off (do not disassemble). INSTALLING RACKS AGAIN
•Opencamcovers.
•Cleanroofandplacetowersat
M2 (for front installation) or M4 +
M2 position (for rear installation);
measure carefully.
•Makesureclipsareseated
properly, then close cam covers
with firm resistance.
PERFORM SAFETY CHECKS ON ALL
TOWERS AND CLIPS AFTER EVERY
INSTALLATION! (Step 22)
If any of the clips or Towers move, check gold slider
positions, and fine tune by tightening adjustment
posts gradually (step 21b). If there is still movement
after fine tuning, verify the M1 (front installation) or
M3 (rear installation).
Once installed, easy on easy off without tools.
Repeat twice. Clip should
not move on second pull.

=
1033430H-11/33

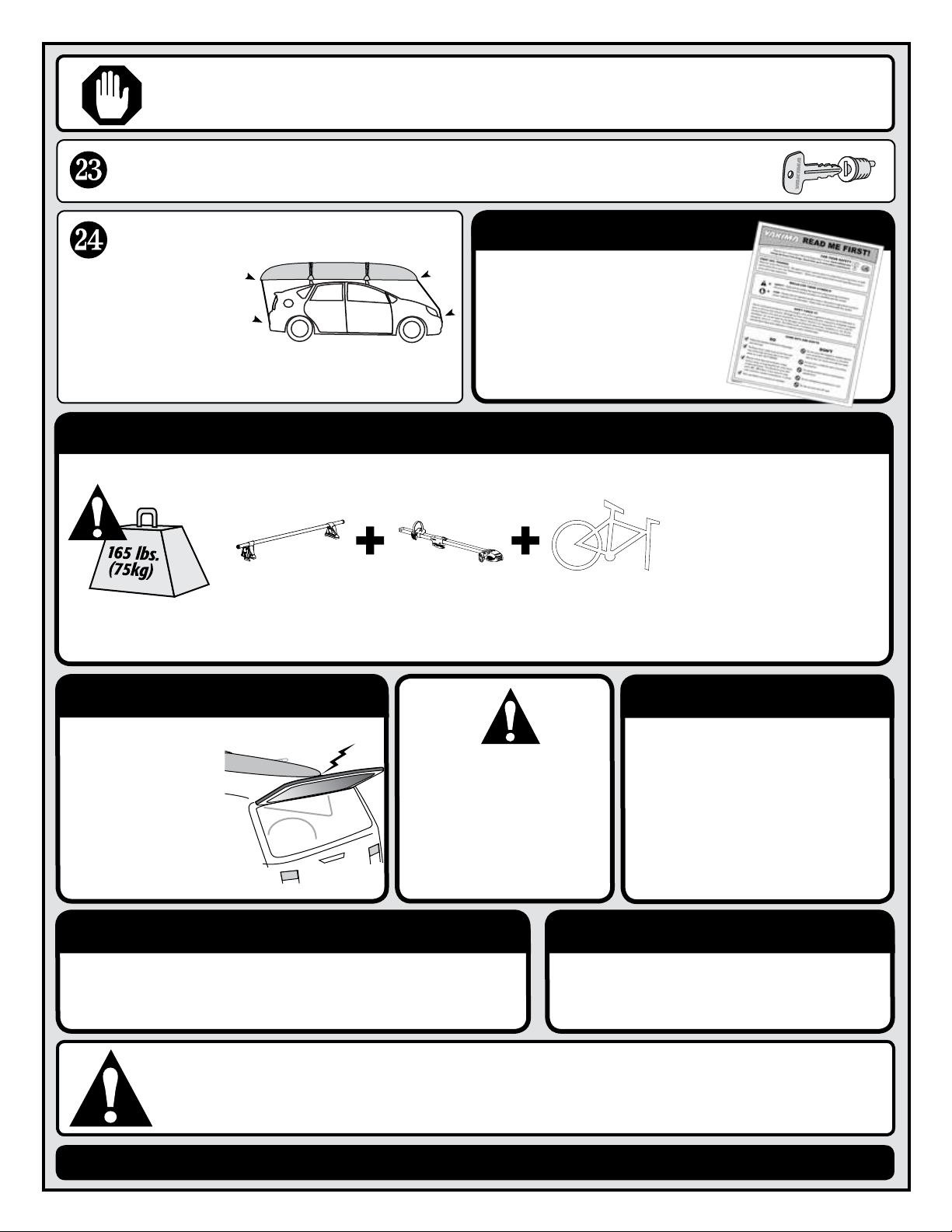

WARNING: Be sure all hardware is secured according to instructions. Attachment
hardware can loosen over time. Check before each use, and tighten if necessary.
KEEP THESE INSTRUCTIONS!
FACTORY LUGGAGE CARRIER
If the vehicle is equipped with a factory luggage
carrier, it may interfere with some accessories.
ANTENNA
Antenna on the roof may need to
be removed to prevent interference
with the rack or long loads.
Be sure to read all the
warnings and warranty
information contained in
the insert accompanying
these instructions!
WEIGHT LIMITS
Failure to check clips and towers before driving away can
result in property damage, personal injury, or death.
LOCK THE
TOWERS.
If you have purchased lock cores, install
them according to lock instructions.
Any load extending over
the windshield (except
luggage boxes) must be
secured to both the front
and rear of the vehicle,
in addition to the rack. Failure to do so can result in
property damage, personal injury or death.
Tie down LONG LOADS IMPORTANT!
CHECK THE CLIP SHEET NOTES, YAKIMA FITLIST, OR AT YAKIMA.COM FOR YOUR ROOF’S WEIGHT LIMIT.
Not more than 165
lbs. (75 kg) unless
otherwise noted.
THIS PRODUCT
(7.75 lbs. / 3.52 kg) ANY ACCESSORIES LOAD
REAR HATCH
Some longer loads
may prevent the
rear hatch from fully
opening.
USE CAUTION
WHEN OPENING
YOUR HATCH.
SUN ROOF
USE CAUTION WHEN
OPENING SUNROOF.
Sunroof may interfere
with crossbars or
accessories.
REMOVE
ACCESSORY
BEFORE ENTERING
AN AUTOMATIC
CAR WASH.

1033430H-12/33
Les crochets Q, qui sont
spécifiques au véhicule, et les
barres transversales s’achètent à
part et à la paire.
CROCHETS Q
GARNITURES
EN VINYLE
LISTE DE
MESURES
PATINS
BARRES
TRANSVERSALES
PIED Q (x 4)
BOUCHON (x 4)
LOGEMENT DE SERRURE (x 4)
AUTOCOLLANT (x 1)
CLIP EN U (x 4)
RUBAN À MESURER (x 1)
Ilest essentIel que tous les supports et accessoIres YakIma soIent fIxés et attachés solIdement àvotre véhIcule. une attache
Inadéquate peut causer un accIdent du véhIcule et des blessures graves ou mortelles pour vous ou pour les autres. Il
vous Incombe de fIxer les supports et accessoIres àvotre véhIcule, de vérIfIer les attaches avant d’utIlIser le dIsposItIf,
de vérIfIer régulIèrement que le produIt est ajusté, et qu’Il n’est pas usé ou endommagé. Ilvous faut donc lIre et comprendre toutes les
dIrectIves et mIses en garde fournIes avec votre produIt YakIma avant de l’Installer ou de l’utIlIser. sItoutes les InstructIons et mIses
en garde ne sont pas comprIses, ou sI l’on n’aaucune expérIence en mécanIque et que l’on n’est pas très famIlIer avec les procédures
d’InstallatIon, faIre Installer le produIt par un Installateur professIonnel comme un garagIste qualIfIé ou réparateur de vehIclerosserIe.
PIEDS Q À LA PAIRE

1033430H-13/33
COULISSEAU
DORÉ
REPÈRES DE
COULISSEAU
CAPOT
VIS DE RÉGLAGE
AUTOCOLLANT
PORTE-
CROCHET
CROCHET Q
PATIN
GARNITURE
EN VINYLE
LOGEMENT
DE SERRURE
CLIP EN U
SERRURE (EN
OPTION)
BOUCHON
DE BARRE
PLAT AVION GOUTTIÈRE CROCHET
Les familles de crochets Q.
Présentation Préparation Pose des
pieds en avant
Pose des
pieds en arrière
Vérifications
de sécurité
Vous
êtes ici
Description du pied Q.
Le crochets Q existent en diverses formes et diverses tailles, mais ils appartiennent tous à cinq grands
types. Il faut un pied Q spécifique à chaque véhicule pour installer les pieds Q. C’est pourquoi les crochets
Q sont vendus à part. On illustre ci-dessous des exemples des cinq types de crochets Q.
EXCLUSIF
(SE FIXE À UN DISPOSITIF MONTÉ
D’ORIGINE SUR LE VÉHICULE)

1033430H-14/33
Dévisser la vis de réglage pour
enlever le capot de chacun des
quatre pieds.
Enlever les capots. Ouvrir les pieds.
Ouvrir chaque pied
pour avoir accès
à la vis de blocage
de la barre. Desserrer la vis de blocage de
chacun des pieds suffisamment
pour pouvoir enfiler la barre
transversale dans le pied (voir
l’opération suivante).
Enfiler les pieds sur les barres.
Enfiler deux pieds
sur chaque barre
transversale.
Trouver les 4 “M” (mesures )s’appliquant au véhicule.
Repérer dans la liste de mesures celles
qui s’appliquent précisément au véhicule.
Si la liste de mesures ne se trouve pas
dans la boîte des crochets Q, ou si le
véhicule n’y figure pas, consultez le site
yakima.com/roof-rack-installation,
contactez votre dépositaire ou appelez
au 888-925-4621.
Noter les quatre mesures aux endroits prévus
à droite. Conserver ces instructions en lieu
sûr pour pouvoir les consulter plus tard.
Présentation Préparation Pose des
pieds en avant
Pose des
pieds en arrière
Vérifications
de sécurité
Vous
êtes ici
MARQUE
Modèle Année Crochet Crochet
po po po po
MA VOITURE :

M1
M1
1033430H-15/33
Veiller à ne pas
bouger les pieds.
Serrer les pieds sur les barres.
Rabattre les
capots.
Poser les bouchons et les bons patins.
Garder les patins propres.
Les nettoyer au besoin et
les garder propres en ne
les déposant pas sur une
surface sale.
Mettre en place les bons patins. Pour certaines
voitures, les patins sont différents à l’avant (M1)
et à l’arrière (M3). Les patins portent au centre
une lettre d’identification.
Appliquer les autocollants “pieds avant”.
Étiqueter les pieds.
clic
clic
CONSEIL : pour centrer la barre transversale entre les pieds après avoir réglé la mesure,
procéder ainsi. Tout en poussant la barre vers le bas, la faire tourner sur elle-même pour la faire
glisser vers la gauche ou la droite. Vérifier de nouveau la mesure M1 et la corriger au besoin.
Appliquer la mesure M1 et centrer la barre.
Bien tendre le ruban à mesurer pour que les mesures soient
précises. Les mesures doivent être exactes à 3,2 mm (1/8 po) près.
Remarque : appliquer les mesures sur une surface plate, et non pas sur le véhicule.
AVANT DU VÉHICULE
Va-t-on poser les pieds Q à l’AVANT ou à l’ARRIÈRE ?
Si la pose se fait à l’AVANT, poursuivre ci-dessous. Pour la
pose à l’ARRIÈRE, sauter à l’opération 11.
5Nm

1033430H-16/33
M
2
M
2
Présentation Préparation Pose des
pieds en avant
Pose des
pieds en arrière
Vérifications
de sécurité
Vous
êtes ici AVANT DU VÉHICULE
Positionner les pieds en avant.
• Nettoyer le toit du véhicule là où les pieds porteront.
• Déposer la barre et les pieds sur le toit.
Reporter la mesure M2.
CONSEIL : vérifier cette mesure à plusieurs reprises durant la pose.
• EMPLOYER LA MESURE
M2 trouvée à l’opération 4.
• Mesurer la distance la plus
courte entre l’avant de
la base du pied et le coin
peint du toit le plus proche.
• Une fois les pieds
positionnés, NE PLUS LES
DÉPLACER.
pare-brise
toit
garniture
Pour continuer la pose des pieds avant, sauter à l’opération 17.

M3
M3
1033430H-17/33
CONSEIL : pour centrer la barre transversale entre les pieds après avoir réglé la mesure,
procéder ainsi. Tout en poussant la barre vers le bas, la faire tourner sur elle-même pour la faire
glisser vers la gauche ou la droite. Vérifier de nouveau la mesure M3 et la corriger au besoin.
Appliquer la mesure M3 et centrer la barre.
Bien tendre le ruban à mesurer pour que les mesures soient
précises. Les mesures doivent être exactes à 3,2 mm (1/8 po) près.
Appliquer les autocollants “pieds arrière”.
Étiqueter les pieds.
Remarque : appliquer les mesures sur une surface plate, et non pas sur le véhicule.
Va-t-on poser les pieds Q à l’AVANT ou à l’ARRIÈRE ?
Si la pose se fait à l’ARRIÈRE, poursuivre ci-dessous. Pour
la pose à l’AVANT, sauter à l’opération 5. ARRIÈRE DU VÉHICULE
Veiller à ne pas
bouger les pieds.
Serrer les pieds sur les barres.
Rabattre les
capots.
Poser les bouchons et les bons patins.
Garder les patins propres.
Les nettoyer au besoin et
les garder propres en ne
les déposant pas sur une
surface sale.
Mettre en place les bons patins. Pour certaines
voitures, les patins sont différents à l’avant (M1)
et à l’arrière (M3). Les patins portent au centre
une lettre d’identification.
clic
clic
5Nm

M
2
M
4
+
M2
M4
+
1033430H-18/33
M2 = 6”
+ +
M4 = 32”
Les mesures à employer
se trouvent sur le feuillet
qui accompagne les
crochets Q.
Si la liste de mesures
ne se trouve pas dans
la boîte des crochets
Q, ou si le véhicule n’y
figure pas, consulter
le site Yakima.com/
measurements, contacter
le dépositaire ou appeler
au 888-925-4621.
• Ajouter ensemble les
mesures M2 et M4 (du
feuillet qui accompagne
les crochets).
• Mesurer la distance la plus
courte entre l’avant de
la base du pied et le coin
peint du toit le plus proche.
• Une fois les pieds
positionnés, NE PLUS LES
DÉPLACER.
Positionner les pieds en arrière.
• Nettoyer le toit du véhicule là où les pieds porteront.
• Déposer la barre et les pieds sur le toit.
Appliquer les mesures.
ARRIÈRE DU VÉHICULE
PAR EXEMPLE :
Présentation Préparation Pose des
pieds en avant
Pose des
pieds en arrière
Vérifications
de sécurité
Vous
êtes ici
pare-brise
toit
garniture
Position des pieds pour un Tundra = 38 po
Centrer la barre avant
sur le véhicule.
Centrer le porte-bagage
latéralement en mesurant depuis
le cadre des portières jusqu’à
la base des pieds. Les points de
repère et les distances doivent
être les mêmes des deux côtés.

1033430H-19/33
NE PAS DÉPLACER LES PIEDS ! Si
on les déplace accidentellement, il
faut les positionner de nouveau.
• Ouvrir les deux portières avant du véhicule.
• Engager délicatement la vis de réglage dans le
pied pour juste retenir le capot (2 tours maximum).
• Procéder de même de l’autre côté.
Assembler les crochets Q et les logements de serrure.
Assembler les crochets
Q et les logements de
serrure.
Vérifier de nouveau la mesure M2 (pour l’avant)
ou les mesures M2 + M4 (pour l’arrière).
Corriger au besoin (opération 10 pour montage
à l’avant, opération 18 pour montage à l’arrière).
Coller les garnitures en vinyle
sur les crochets avant.
• Coller les garnitures en vinyle noir sur les crochets, aux
endroits où ils touchent la peinture. S’assurer de recouvrir les
rebords des crochets. Couper l’excédent si nécessaire.
• Insérer le bon crochet dans
les fentes du porte-crochet.
• Enfiler le logement de serrure
à travers le crochet et le
porte-crochet.
• Enfiler le clip en U
sur le logement de
serrure pour retenir
les pièces ensemble.
• Appuyer délicatement le crochet
contre le cadre de la portière. NE PAS
DÉPLACER LES PIEDS.
• Tout en retenant le crochet contre le
cadre de la portière, faire disparaître le
jeu en serrant la vis de réglage, jusqu’à
ce que la capot se ferme facilement.
NE PAS SERRER COMPLÈTEMENT.
• Procéder de même de l’autre côté.

a
b
1033430H-20/33
L’objectif : la pose sera réussie une fois que
l’on aura obtenu une tension équilibrée sur les pieds.
Mise en place
La technique : serrer progressivement les pieds en tournant la vis de réglage d’un tour
complet vers la droite, en alternant entre le pied côté conducteur et le pied côté passager.
Rabattre le capot après chaque réglage. Seul un capot ne doit être relevé à la fois.
Tenir le bas du pied. Tout
en appuyant le crochet
avec le pouce, serrer la
vis de réglage d’un tour,
puis…
rabattre le capot avec
l’autre pouce jusqu’à
ce le capot soit en
tension, puis…
amener les deux
pouces sur le capot
tout en tirant le bas du
pied vers soi…
en se servant des deux
pouces, rabattre le
capot complètement.
Alterner entre le pied
côté conducteur et le
pied côté passager.
Répéter cette technique en alternant entre le côté conducteur et le côté
passager jusqu’à obtenir une tension équilibrée sur les deux pieds.
COMMENCER
ICI
repères
crochets plats
(voir la page 2)
1. Les capots se rabattent avec une résistance ferme
et égale des deux côtés du véhicule.
2. Les coulisseaux dorés sont au même niveau des
deux côtés. Se servir des repères sur les pieds.
3. Pour les crochets plats seulement : la position
des coulisseaux dorés doit en plus tomber SUR OU
ENTRE LES REPÈRES.
LA TENSION EST ÉQUILIBRÉE SUR LES PIEDS SI : coulisseau
doré
