DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
ABIMIG W
DE Handschweißbrenner
EN Manual welding torch
FR Torche de soudage manuel
ES Antorcha manual

DE - 2 BAL.0085 • 2017-03-02
ABIMIG W
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Die Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit entnehmen Sie
bitte unserer Homepage www.binzel-abicor.com.
1 Identifikation DE-3
1.1 CE-Zeichen DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße Verwendung DE-3
2.2 Klassifizierung der Warnhinweise DE-4
2.3 Angaben für den Notfall DE-4
3 Produktbeschreibung DE-5
3.1 Technische Daten DE-5
3.2 Verwendete Zeichen und Symbole DE-6
4 Lieferumfang DE-6
5 Inbetriebnahme DE-7
5.1 Brenner ausrüsten DE-8
5.2 Drahtführung montieren DE-9
5.2.1 Führungsspirale DE-9
5.2.2 Kunststoffseele DE-10
5.3 Schlauchpaket anschließen DE-11
5.4 Kühlmittel anschließen DE-11
5.5 Schutzgasmenge einstellen DE-11
5.6 Draht einfädeln DE-12
6 Bedienungselemente des
Handgriffs DE-12
6.1 Taster 2-Takt Funktion DE-12
7 Betrieb DE-12
8 Außerbetriebnahme DE-13
9 Wartung und Reinigung DE-13
9.1 Schlauchpaket reinigen DE-15
9.2 Brennerhals reinigen DE-15
10 Störungen und deren
Behebung DE-16
11 Entsorgung DE-17

BAL.0085 • 2017-03-02 DE - 3
ABIMIG®W1Identifikation
1 Identifikation
Die MIG/MAG-Handschweißbrenner werden zum sicheren Schweißen von
niedrig- und hochlegierten Werkstoffen eingesetzt. Sie bestehen aus dem
Brennerhals mit Ausrüst- und Verschleißteilen, Brennerhandgriff und Schlauch-
paket mit Maschinenanschluss. Sie entsprechen der EN 60974-7 und stellen
kein Gerät mit eigener Funktionserfüllung dar. Das Lichtbogenschweißen wird
erst in Verbindung mit der Schweißstromquelle möglich.
Diese Betriebsanleitung beschreibt nur die MIG/MAG Handschweißbrenner
der Baureihe ABIMIG®W.Die MIG/MAG Handschweißbrenner dürfen nur
mit Original ABICOR BINZEL Ersatzteilen betrieben werden.
In den folgenden Abbildungen werden die Schweißbrenner in der Ausführung
452W / 452DW / 645W dargestellt.
1.1 CE-Zeichen
Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in
der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise
verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und
lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung
sind nicht zulässig.
Die Konformität wird durch das CE-Zeichen auf dem Gerät
bestätigt.

DE - 4 BAL.0085 • 2017-03-02
2Sicherheit ABIMIG
®W
2.2 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier
verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen
Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit
bedeuten sie Folgendes:
2.3 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Elektrische Energieversorgung, Druckluft und Gas.
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle
oder der Dokumentation weiterer Peripheriegeräte.
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden
wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht
gemieden wird, können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, können leichte oder geringfügige Verletzungen die Folge
sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder
Sachschäden an der Ausrüstung die Folge sein können.

BAL.0085 • 2017-03-02 DE - 5
ABIMIG®W 3 Produktbeschreibung
3 Produktbeschreibung
3.1 Technische Daten
Die Belastungsdaten reduzieren sich beim Impulslichtbogen um bis zu 30%.
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren
für Personen, Tiere und Sachwerte ausgehen.
• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
• Bauen Sie das Gerät nicht eigenmächtig zur Leistungssteigerung um oder
verändern Sie es nicht.
• Das Gerät darf nur durch befähigte Personen
(in Deutschland siehe TRBS 1203) verwendet werden.
Transport und Lagerung −25 °C bis +55 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Umgebungsbedingungen im Betrieb
Spannungsart DC
Polung der Elektroden bei DC in der Regel positiv
Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21
Drahtarten handelsübliche Runddrähte
Spannungsbemessung 113 V S c h e i t e l w e r t
Schutzart der maschinenseitigen Anschlüsse (EN 60529) IP3X
Steuereinrichtungen im Handgriff für 42 V und 0,1 bis 1 A
Tab. 2 Allgemeine Brennerdaten (EN 60974-7)
Typ Kühlart Belastung ED Draht- Gasdurchfluss
DC
M21 CO2
(A) (A) (%) (mm) (l/min)
452W flüssig 500 550 100 0,8–1,6 10–20
452DW flüssig 450 500 100 0,8–1,6 10–20
645W flüssig 600 650 100 0,8–1,6 10–20
Tab. 3 Produktspezifische Brennerdaten (EN 60974-7)

DE - 6 BAL.0085 • 2017-03-02
4 Lieferumfang ABIMIG®W
3.2 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
4Lieferumfang
Ausrüst- und Verschleißteile separat bestellen.
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie
den aktuellen Bestellunterlagen oder der beiliegenden Ersatzteilliste. Kontakt
für Beratung und Bestellung finden Sie im Internet unter
www.binzel-abicor.com.
Vorlauftemperatur max. 40 °C
Durchfluss min. 0,9 l/min
Fließdruck min. 2,5 bar / max. 3,5 bar
Kühlung Zweikreis
Tab. 4 Angaben zur Kühlung
Standardlänge L 3,00 m, 4,00 m, 5,00 m
Kühlmittelanschluss Stecknippel NW 5
Kühlgeräteleistung min. 800 W
Steuerleitung 2-adrig
Tab. 5 Schlauchpaket
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

BAL.0085 • 2017-03-02 DE - 7
ABIMIG®W 5 Inbetriebnahme
5 Inbetriebnahme
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Kühlmittelzufuhr ab.
• Sperren Sie die Druckluftzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte
Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu
erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie
erlischt bei Eingriff durch unautorisierte Personen.
• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur
von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt
werden.
HINWEIS
• Beachten Sie folgende Angaben
3 Produktbeschreibung auf Seite DE-5

DE - 8 BAL.0085 • 2017-03-02
5 Inbetriebnahme ABIMIG®W
5.1 Brenner ausrüsten
Rüsten Sie die Brennerhälse gemäß der folgenden Abbildung aus. Achten Sie
auf die richtige Zuordnung und den festen Sitz der Verschleißteile:
VORSICHT
Verletzungsgefahr
Durchstich bzw. Einstich durch Drahtelektrode.
• Greifen Sie nicht in den Gefahrenbereich.
• Tragen Sie entsprechende Schutzhandschuhe.
HINWEIS
• Verwenden Sie zum Befestigen der Verschleißteile einen
Mehrfachschlüssel.
1Gasdüse
2Gasverteiler
3Stromdüse
4Auswechselbarer Düsenstock
5Spannzange
6Brennerhals
7Mehrfachschlüssel
Abb. 1 Brenner ausrüsten
452W
452DW
645W
1234567

BAL.0085 • 2017-03-02 DE - 9
ABIMIG®W 5 Inbetriebnahme

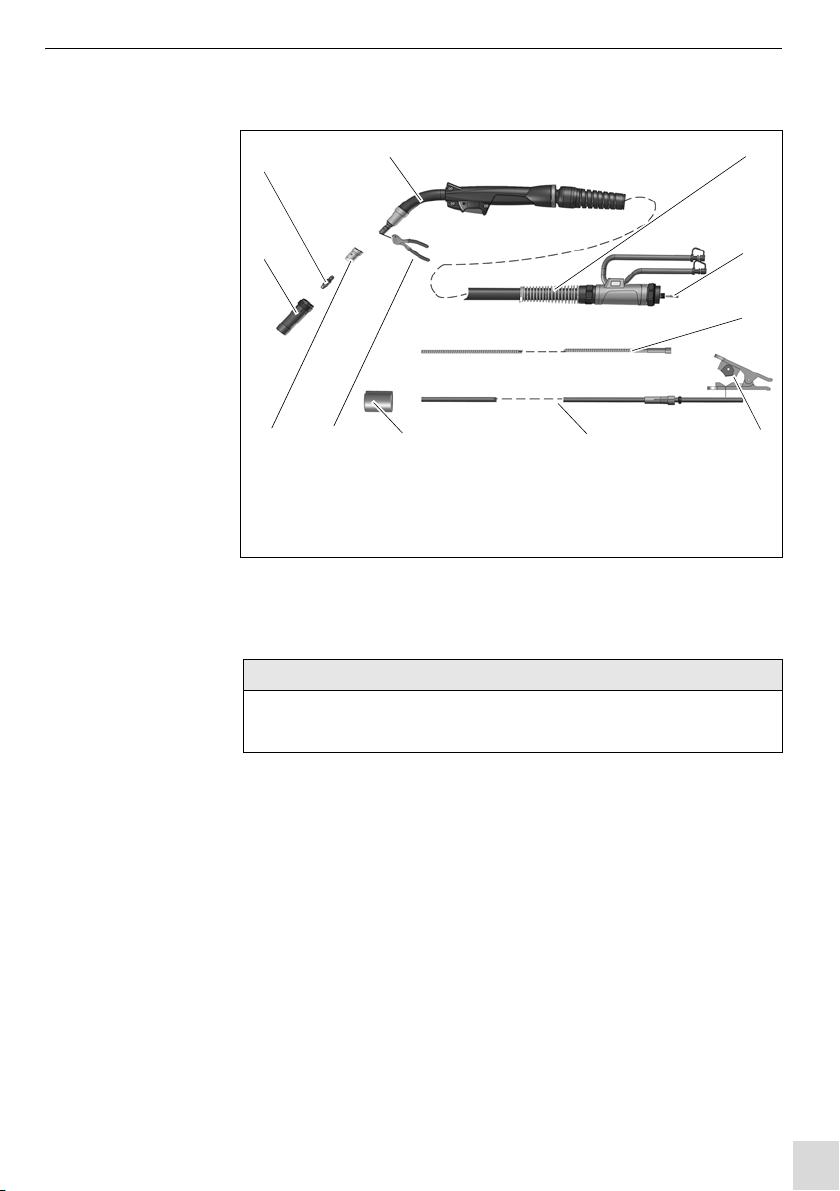

5.2 Drahtführung montieren
5.2.1 Führungsspirale
Abb. 2 Montage auf Seite DE-9
Zur Verwendung von Stahldrähten:
1Das Schlauchpaket (2) gestreckt auslegen, Gasdüse (9) und
Stromdüse (10) vom Brennerhals abschrauben.
2Die Überwurfmutter am Zentralstecker abschrauben und die
Führungsspirale (3) durch den Drahtförderschlauch bis zum Haltenippel
einschieben.
3Die Überwurfmutter wieder handfest aufschrauben und die Überlänge der
Führungsspirale (3) bündig mit dem Seitenschneider (7) am Brennerhals
bzw. Düsenstock (8) abschneiden.
1Brennerhals
2Schlauchpaket
3Führungsspirale
4Cutter
5Kunststoffseele
6Spitzer
7Seitenschneider
8Düsenstock
9Gasdüse
10 Stromdüse
Abb. 2 Montage
3
2
3
4
1
67 5
9
10
8
HINWEIS
• Neue, noch unbenutzte Führungsspiralen müssen auf die tatsächliche
Schlauchpaketlänge gekürzt werden.

DE - 10 BAL.0085 • 2017-03-02
5 Inbetriebnahme ABIMIG®W
4Die Überwurfmutter abschrauben und die Führungsspirale (3)
herausziehen.
5Den Anfang der Spirale im Winkel von ca. 40° anschleifen und die
Schnittkante entgraten.
6Die angespitzte Führungsspirale (3) durch den Drahtförderschlauch bis
zum Haltenippel einschieben, die Überwurfmutter aufschrauben und mit
dem Mehrfachschlüssel festziehen.
7Die Stromdüse (10) einschrauben und die Gasdüse (9) aufstecken.
5.2.2 Kunststoffseele
Abb. 2 Montage auf Seite DE-9
Zur Verwendung von Aluminium-, Kupfer, Nickel- und Edelstählen:
1Den Anfang der Kunststoffseele (5) mit dem ABICOR BINZEL-Spitzer (6)
ca. 40° anspitzen und Kunststoffseele (5) durch den Drahtförderschlauch
bis zum spürbaren Anschlag an die Stromdüse (10) schieben.
2Klemmnippel, O-Ring und Überwurfmutter auf die Kunststoffseele (5)
stecken und die Überwurfmutter unter Spannung festschrauben.
3Die überlange Kunststoffseele (5) vor den Drahtförderrollen markieren und
mit dem ABICOR BINZEL-Cutter (4) an der Markierung abschneiden.
4Die Schnittstelle mit dem Spitzer (6) anspitzen.
HINWEIS
• Neue, noch unbenutzte Kunststoffseelen müssen auf die tatsächliche
Schlauchpaketlänge gekürzt werden.
• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das
Kapillarrohr im Zwischenanschluss durch ein Führungsrohr ersetzt
werden.
• Wir empfehlen Ihnen die Kunststoffseele vor der Montage mit dem
ABICOR BINZEL-Spitzer im Winkel von 40° anzuspitzen.

BAL.0085 • 2017-03-02 DE - 11
ABIMIG®W 5 Inbetriebnahme
5.3 Schlauchpaket anschließen
1Zentralstecker und Zentralbuchse am Drahtvorschubgerät zusammenfügen
und mit Anschlussmutter sichern.
2Anschlüsse für Kühlmittelvor-/-rücklauf, Schutzgas undSteuerleitungsstecker
fachgerecht montieren.
5.4 Kühlmittel anschließen
5.5 Schutzgasmenge einstellen
WARNUNG
Verbrennungsgefahr
Das Schlauchpaket wird durch zu geringen Kühlmittelstand überhitzt.
• Tragen Sie entsprechende Schutzhandschuhe.
• Überprüfen Sie regelmäßig den Kühlmittelstand.
HINWEIS
• Achten Sie darauf, dass Kühlmittelvor- und -rücklauf ordnungsgemäß
installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.
• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als
Kühlmittel oder für Dichtheits- und Durchflussprüfungen.
Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.
• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von
ABICOR BINZEL Kühlmittel der Reihe BTC.
Beachten Sie hierzu das entsprechende Sicherheitsdatenblatt.
• Bei jeder Erstinbetriebnahme bzw. nach jedem Schlauchpaketwechsel
müssen Sie das Kühlsystem entlüften: Kühlmittelrücklauf vom
Umlaufkühlgerät lösen, über Auffangbehälter halten. Öffnung am
Kühlmittelrücklauf verschließen. Durch wiederholtes, abruptes Öffnen
wieder frei geben, bis Kühlmittel kontinuierlich und blasenfrei fließt.
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängen von der
Schweißaufgabe und der Gasdüsengeometrie ab.
• Stellen Sie alle Schutzgasverbindungen gasdicht her.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung
zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz
öffnen. Dadurch werden eventuelle Verunreinigungen ausgeblasen.

DE - 12 BAL.0085 • 2017-03-02
6 Bedienungselemente des Handgriffs ABIMIG®W
5.6 Draht einfädeln
1Draht in Drahtvorschubgerät nach Angaben des Herstellers einlegen.
2Drucktaster „Stromloser Drahtvorschub“ am Drahtvorschubgerät betätigen,
bis Draht aus Stromdüse herausläuft.
6 Bedienungselemente des Handgriffs
Mit dem Standard Schweißbrenner ist die 2-Takt Betriebsart des Tasters
möglich. Weitere Betriebsarten und Handgriffmodule sind abhängig von der
jeweiligen Stromquelle und müssen separat bestellt werden.
6.1 Taster 2-Takt Funktion
1Taster am Handgriff drücken und halten = Schweißstart.
2Taster lösen = Schweißende.
7Betrieb
1Schutzgasflasche öffnen.
2Stromquelle einschalten.
3Schweißparameter einstellen.
4Schweißstart.
VORSICHT
Verletzungsgefahr
Durch- bzw. Einstich durch Drahtelektrode.
• Greifen Sie nicht in den Gefahrenbereich.
• Tragen Sie entsprechende Schutzhandschuhe.
HINWEIS
• Achten Sie bei jedem Drahtwechsel auf einen gratfreien und
unverbogenen Drahtanfang.
HINWEIS
• Die Bedienung des Schweißbrenners ist ausschließlich befähigten
Personen (in Deutschland siehe TRBS 1203) vorbehalten.
• Beachten Sie die Betriebsanleitungen der schweißtechnischen
Komponenten Schweißstromquelle und Schweißbrenner.

BAL.0085 • 2017-03-02 DE - 13
ABIMIG®W 8 Außerbetriebnahme
8 Außerbetriebnahme
1Schweißende
2Schutzgas-Nachströmzeit abwarten.
3Stromquelle ausschalten.
4Ventil der Schutzgasflasche schließen.
9 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für
eine lange Lebensdauer und eine einwandfreie Funktion.
HINWEIS
• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren aller
im Schweißsystem vorhandenen Komponenten.
• Flüssiggekühlte Schlauchpakete werden bei Überhitzung undicht. Lassen
Sie deshalb das Umlaufkühlgerät nach dem Schweißen ca. 5 min. weiter
laufen.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Kühlmittelzufuhr ab.
• Lösen Sie die Kühlmittelschläuche des Kühlmittelvor- und -rücklaufes.
• Sperren Sie die Druckluftzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf
ordnungsgemäße Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.

DE - 14 BAL.0085 • 2017-03-02
9 Wartung und Reinigung ABIMIG®W
GEFAHR
Verbrennungsgefahr
Verbrennungsgefahr durch austretendes heißes Kühlmittel und heiße
Oberflächen.
• Schalten Sie das Umlaufkühlgerät vor Beginn der Wartungs-,
Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten aus.
• Lassen Sie die Schweißbrenner abkühlen.
• Tragen Sie entsprechende Schutzhandschuhe.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich
auf den Einschichtbetrieb.
• Wartungs- und Reinigungsarbeiten dürfen nur von befähigten Personen
(in Deutschland siehe TRBS 1203) durchgeführt werden.
• Prüfen Sie die Kühlmittelschläuche, Dichtungen und Anschlüsse auf
Schäden und Dichtheit und tauschen Sie diese ggf. aus.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre
persönliche Schutzausrüstung.
• Entfernen Sie anhaftende Schweißspritzer.
• Prüfen Sie alle Verschraubungen auf festen Sitz.

BAL.0085 • 2017-03-02 DE - 15
ABIMIG®W 9 Wartung und Reinigung
9.1 Schlauchpaket reinigen
Abb. 2 Montage auf Seite DE-9
1Das Schlauchpaket (2) maschinenseitig lösen und gestreckt auslegen.
2Die Überwurfmutter abschrauben.
3Die Führungsspirale (3) bzw. die Kunststoffseele (5) aus dem
Drahtförderschlauch ziehen und ggf. austauschen.
4Die Verschleißteile am Brennerhals (1) entfernen.
5Den Drahtförderschlauch von beiden Seiten mit Druckluft ausblasen.
6Die gereinigten bzw. ausgetauschten Verschleißteile in umgekehrter
Reihenfolge montieren.
7Die Führungsspirale (3) bzw. Kunststoffseele (5) wieder montieren.
8Das Schlauchpaket (2) wieder befestigen.
9.2 Brennerhals reinigen
Abb. 2 Montage auf Seite DE-9
1Gasdüse (9), Stromdüse (10) und Düsenstock (8) abnehmen und ggf.
austauschen.
2Gasdüseninnenraum von Schweißspritzern reinigen und mit
Antispritzerschutzmittel einsprühen.
3Alle Bauteile in umgekehrter Reihenfolge montieren.
WARNUNG
Verletzungsgefahr
Schwere Verletzung durch herumwirbelnde Teile.
• Tragen Sie beim Ausblasen der Drahtführung geeignete Schutzkleidung,
insbesondere eine Schutzbrille.
HINWEIS
• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.
VORSICHT
Verletzungsgefahr
Verbrennungen durch herumspritzendes Kühlmittel.
• Schalten Sie den Kühlkreislauf ab.

DE - 16 BAL.0085 • 2017-03-02
10 Störungen und deren Behebung ABIMIG®W
10 Störungen und deren Behebung
Beachten Sie das beiliegende Dokument Gewährleistung. Wenden Sie sich bei
jedem Zweifel und/oder Problemen an Ihren Fachhändler oder an den
Hersteller.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte
Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu
erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie
erlischt bei Eingriff durch unautorisierte Personen.
• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur
von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt
werden.
HINWEIS
• Beachten Sie auch die Betriebsanleitungen der schweißtechnischen
Komponenten wie z.B.: Stromquelle, Drahtvorschubgerät,
Umlaufkühlaggregat usw.
Störung Ursache Behebung
Brennerhals wird zu heiß
Stromdüse / Spannzange nicht
richtig fest Überprüfen und anziehen
Stromanschlüsse brennerseitig und
zum Werkstück lose
Zu geringer Kühlmitteldurchfluss Kühlsystem überprüfen
Keine Tasterfunktion
Steuerleitung unterbrochen / defekt. Prüfen / reparieren
Durchflusswächter im Kühlaggregat
hat ausgelöst
Kühlmittelstand kontrollieren ggf.
nachfüllen
Drahtfestbrennen in der
Stromdüse
Falsche Parametereinstellung Einstellung überprüfen bzw.
korrigieren
Verschlissene Stromdüse Austauschen
Tab. 6 Störungen und deren Behebung

BAL.0085 • 2017-03-02 DE - 17
ABIMIG®W11Entsorgung
11 Entsorgung
Unregelmäßiger
Drahtvorschub
Führungsspirale verstopft In beiden Richtungen ausblasen
ggf. ersetzen
Stromdüse und Draht-nicht
aufeinander abgestimmt Stromdüse austauschen
Falsch eingestellter Anpressdruck an
der Drahtvorschubeinheit Lt. Herstellerangabe korrigieren
Lichtbogen zwischen
Gasdüse und Werkstück
Spritzerbrücke zwischen Stromdüse
und Gasdüse
Gasdüseninnenraum reinigen und
einsprühen
Unruhiger Lichtbogen
Stromdüse ist nicht auf
Drahtdurchmesser abgestimmt oder
Stromdüse ist ausgefallen
Stromdüse überprüfen und
austauschen
Falsche Parametereinstellung Einstellung überprüfen bzw.
korrigieren
Drahtführung verschlissen Drahtführung erneuern.
Porenbildung
Starke Spritzerbildung in der
Gasdüse Drahtführung reinigen
Unzureichende oder fehlende
Gasabdeckung Schweißparameter korrigieren
Zugluft bläst Schutzgas weg Schweißplatz mit Schutzwänden
abschirmen
Tab. 6 Störungen und deren Behebung
HINWEIS
• Entsorgen Sie das Gerät nicht über den Hausmüll.
• Beachten Sie bei der Entsorgung die örtlichen Bestimmungen, Gesetze,
Vorschriften, Normen und Richtlinien.

EN - 2 BAL.0085 • 2017-03-02
ABIMIG®W
EN Translation of the original operating instructions
© The manufacturer reserves the right, at any time and without prior notice, to make such changes
and amendments to these operating instructions as become necessary due to misprints, inaccuracies
or product enhancements. Such changes will, however, be incorporated into subsequent editions of
the operating instructions.
All brand names and trademarks that appear in these operating instructions are the property of their
respective owners/manufacturers.
Our latest product documents as well as all contact details for the ABICOR BINZEL national
subsidiaries and partners worldwide can be found on our website at www.binzel-abicor.com.
1 Identification EN-3
1.1 CE marking EN-3
2 Safety EN-3
2.1 Designated use EN-3
2.2 Classification of the warnings EN-4
2.3 Emergency information EN-4
3 Product description EN-4
3.1 Technical data EN-5
3.2 Signs and symbols used EN-6
4 Scope of delivery EN-6
5 Putting into operation EN-6
5.1 Setting up the torch EN-7
5.2 Attaching the wire guide EN-8
5.2.1 Liner EN-8
5.2.2 PA liner EN-9
5.3 Connecting the cable assembly EN-9
5.4 Connecting the coolant EN-10
5.5 Setting the shielding gas volume EN-10
5.6 Feed in the wire EN-10
6 Handle control elements EN-11
6.1 Two-cycle trigger function EN-11
7Operation EN-11
8 Putting out of operation EN-11
9 Maintenance and cleaning EN-12
9.1 Cleaning the cable assembly EN-13
9.2 Cleaning the torch neck EN-14
10 Troubleshooting EN-14
11 Disposal EN-15

BAL.0085 • 2017-03-02 EN - 3
ABIMIG®W 1 Identification
1 Identification
The MIG/MAG manual welding torches are used for safe welding of low- and
high-alloy materials. They consist of the torch neck with equipment parts and
wear parts, the torch handle and the cable assembly with a machine
connection. They conform to EN 60974-7 and are not considered devices that
independently fulfil functions. Arc welding can only be carried out in
connection with a welding power source.
These operating instructions only describe the ABIMIG®WMIG/MAG
manual welding torches. The MIG/MAG manual welding torches must only be
operated using original ABICOR BINZEL spare parts.
The figures below show the 452W / 452DW / 645W version of the welding
torch.
1.1 CE marking
This device fulfils the requirements of the valid EU directives.
2Safety
The attached safety instructions must be observed.
2.1 Designated use
• The device described in these instructions may be used only for the
purpose and in the manner described in these instructions. In doing so,
observe the operating, maintenance and servicing conditions.
• Any other use is considered improper.
• Unauthorised modifications or changes to enhance the performance are
not permitted.
The conformity is confirmed by the CE marking on the
device.

EN - 4 BAL.0085 • 2017-03-02
3 Product description ABIMIG®W
2.2 Classification of the warnings
The warnings used in the operating instructions are divided into four different
levels and shown prior to potentially dangerous work steps. Arranged
in descending order of importance, they have the following meanings:
2.3 Emergency information
In the event of an emergency, immediately disconnect the following supplies:
• Electrical energy supply, compressed air and gas.
Further measures can be found in the operating instructions for the power
source or the documentation for other peripheral devices.
3 Product description
DANGER
Describes an imminent threatening danger. If not avoided, this will result in
fatal or extremely critical injuries.
WARNING
Describes a potentially dangerous situation. If not avoided, this may result in
serious injuries.
CAUTION
Describes a potentially harmful situation. If not avoided, this may result in
slight or minor injuries.
NOTICE
Describes the risk of impairing work results or potential material damage to
the equipment.
WARNING
Hazards caused by improper use
If improperly used, the device can present risks to persons, animals and
material property.
• Use the device according to its designated use only.
• Do not convert or modify the device to enhance its performance without
authorisation.
• This device must only be used by qualified personnel
(in Germany, see TRBS 1203).
