AEG Turbo MBS 30 User manual

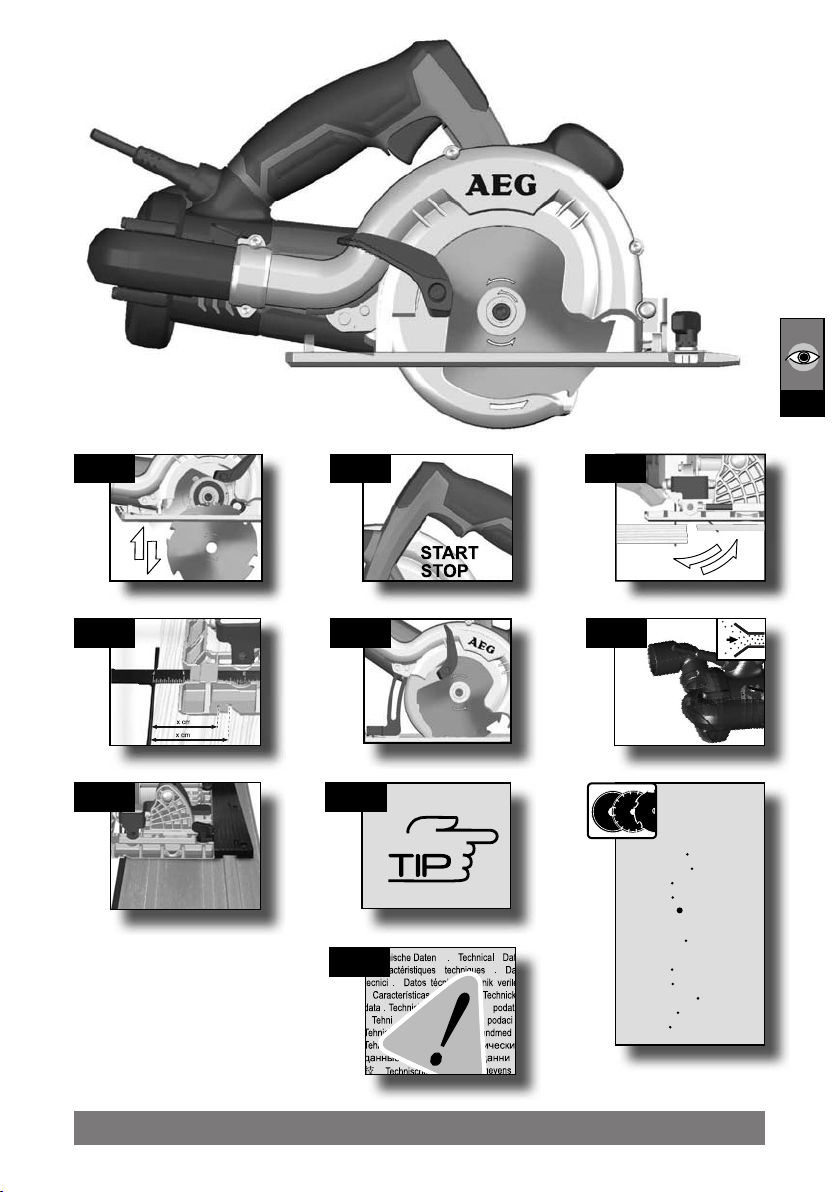

MBS 30 Turbo

 
1231111071039995918783797571676355 595147433935312723
19
Dansk
Français
Italiano
Español
Português
Nederlands
Deutsch
English
Vær venlig at læse og
opbevare!
Lees en let goed op
deze adviezen!
Por favor leia e conserve em
seu poder!
Lea y conserve estas
instrucciones por favor!
Si prega di leggere le
istruzioni e di conservarle!
Prière de lire et de
conserver!
Bitte lesen und
aufbewahren!
Please read and save
these instructions!
115 119
Technical Data,safety instructions, Specied Conditions of Use, EC-Declaration of Conformity,
Characteristics, Maintenance, Symbols
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung, CE-
Konformitätserklärung, Merkmale, Wartung, Symbole
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux prescriptions,
Declaration CE de Conformité, Description, Entretien, Symboles
Dati tecnici, Norme di sicurezza, Utilizzo conforme, Dicharazione di Conformità CE,
Breve Indicazione, Manutenzione, Simboli
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la nalidad,
Declaracion de Conformidad CE, Señalización, Mantenimiento, Símbolos
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Características, Manutenção, Symbole
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het systeem,
EC-Konformiteitsverklaring, Kenmerken, Onderhoud, Symbolen
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, CE-Konformitetserklæring,
Beskrivelse, Vedligeholdelse, Symboler
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Kjennetegn, Vedlikehold, Symboler
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CE-Försäkran, Kännemärke, Skötsel, Symboler
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Akku, Ominaisuudet, Huolto, Symbolit
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice,
Özellikler, Bakim, Semboller
Technická data, Speciální bezpečnostní upozornění, Oblast využití, Ce-prohlášení o shodě,
Upozornění, Údržba, Symboly
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Znaky, Údrzba, Symboly
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Właściwości, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Jellegzetességek, Karbantartás, Szimbólumok
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Značilnosti, Vzdrževanje, Simboli
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Obilježja, Održavanje, Simboli
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums, Atbilstība
CE normām, Pazīmes, Apkope, Simboli
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Požymiai, Techninis aptarnavimas, Simboliai
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Tunnused, Hooldus, Sümbolid
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Õàðàêòåðèñòèêè, Îáñëóæèâàíèå, Ñèìâîëû
Техническиданни, Специалниуказаниязабезопасност, Използванепопредназначение,
СЕ-Декларациязасъответствие, Характеристики, Поддръжка, Символи
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specicate, Declaraţie de
conformitate, Alimentare de la reţea, Caracteristici, Intreţinere, Simboluri
Технички Податоци, Упатство За Употреба, Специфицирани Услови На Употреба,
Еу-декларација За Сообразност, Батерии, Карактеристики, Одржување, Симболи
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明,
蓄电池, 特点, 维修, 符号
Norsk
Svenska
Suomi
Slovensky
Polski
Magyar
Slovensko
Hvratski
Latviski
Eesti
МАКЕДОНСКИ
БЪЛГАРСКИ
LIETUVIŠKAI
中文
ROMÂNIA
TÜRKÇE
Česky

 
Aufnahme
aufschrauben
Aufnahme
aufschrauben
IIII
V
VIII
IX
II

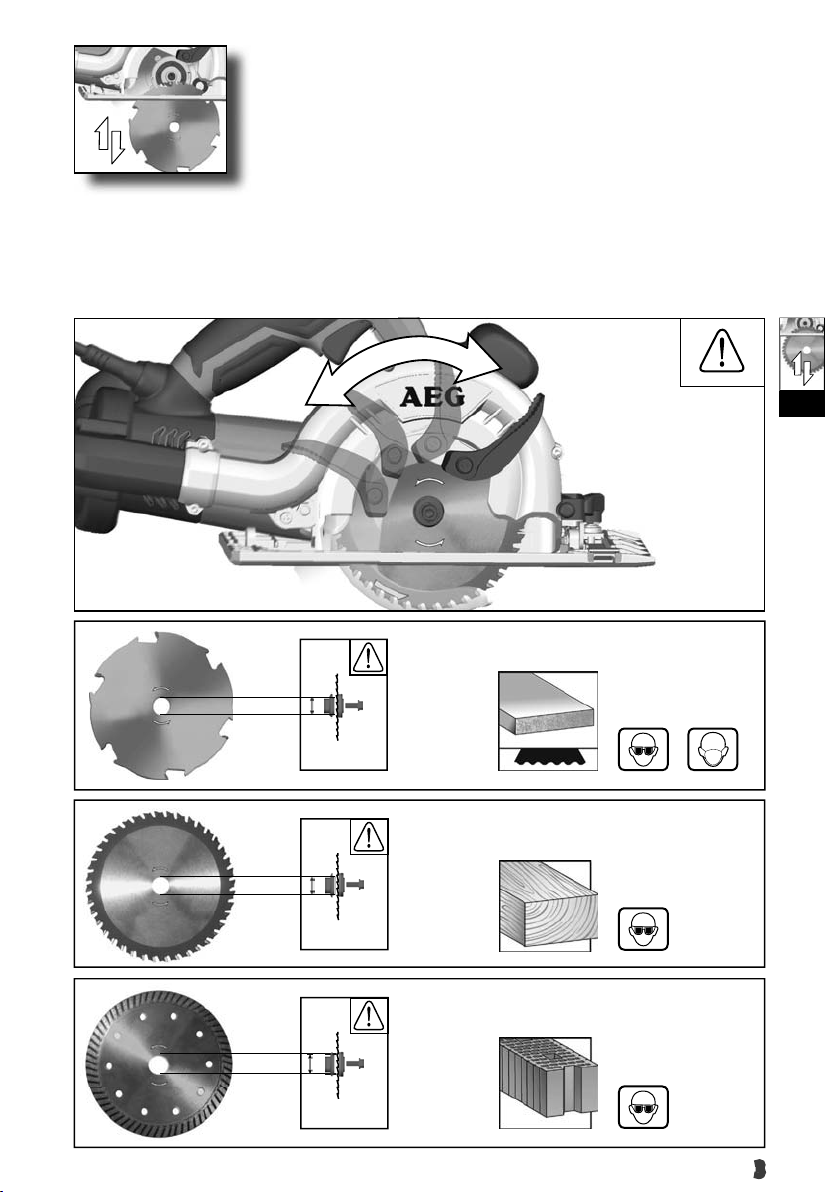

Accessory
Zubehör
Accessoires
Accessorio
Accessorio Acessório
Toebehoren Tilbehør
Tilbehør Tillbehör
Lisälaite Εξαρτήματα
Aksesuar
říší
Príslušenstv Wyposażenie
Azokat a tartozékokat
Oprema Piederumi
Priedas Tarvikud
îïîëíèòåëü
Аксесоари
Accesoriu ополнителна
опрема 配件
x cm
x cm
x cm
x cm
VIIV
VII

1
I
2. 3.
4
1.
3
2
1lock

2
3
I
1.
4.
2
1
4
5.
lock
ø 20,0 mm
ø 22,2 mm

3
2 x
I
ø 20,0 mm
ø 20,0 mm
ø 22,2 mm

4
II
1
3
1.
Start
2
Stop

5
III

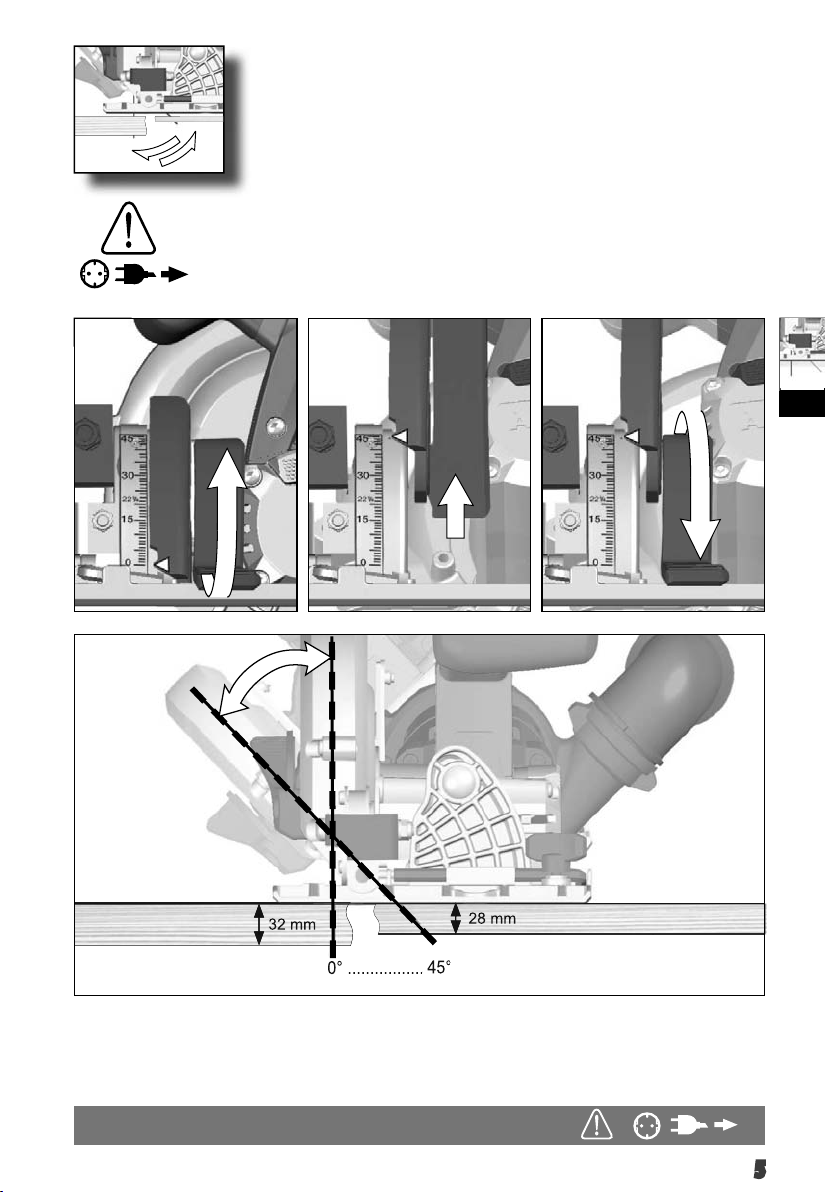

45°
28 mm
32 mm
0° .................
1.
45°
28 mm
32 mm
0° .................

6
If a correction of the 90° angle of the guide-plate to the saw
blade is necessary, use the correction screw.
Falls eine Korrektur des 90° Winkels der Führungsplatte zum
Sägeblatt nötig ist, diese mit der Korrekturschraube durchführen
Si une correction de l’angle à 90° de la plaque de base par
rapport à la lame de scie s’avère nécessaire, il convient alors
d’avoir recours à la
vis de correction.
Nella caso in cui si rendesse necessaria una correzione dell
‘angolo di 90° della piastra di base rispetto alla lama, questa
potrà essere effettuata agendo sulla vite di correzione.
Si es necesario un ajuste o corrección de perpendicularidad
(90°) del disco de sierra actuar sobre el tornillo de ajuste.
Caso se torne necessário corrigir a esquadria da base em
relação ao disco de corte, agir sobre o parafuso de afi nação.
Indien een korrektie van de 90° hoek van de bodemplaat
ten opzichte van het zaagblad nodig is kan deze worden
gekorrigeerd met de korrektieschroef.
Såfremt det er nødvendigt med en korrektion af bundpladens
90° vinkel i forhold til savklingen, gennemføres denne med
korrektionsskruen.
Hvis det er nødvendig å foreta en justering av 90°-vinkelen på
føringsplaten i forhold til
sagbladet, må dette gjøres med justeringsskruen.
Med ställskruv är det möjligt att justera 90°- vinkeln, bottenplatta
till sågklingan.
Mikäli pohjalevyn 90°-kulman oikaisu sahanterään nähden on
tarpeen, oikaisu suoritetaan oikaisuruuvista.
Kılavuz levhanın testere bıçağına 90°’lik konumunda bir
düzeltme gerekiyorsa, bunu düzeltme vidası ile yapın.
Je-li nutná oprava kolmosti vodicí desky k pilovému kotouči,
proveďte to nastavovacím šroubem.
Ak je potrebná korektúra 90° uhlu vodiacej platne k pílovému
listu, použite korekčnú skrutku.
Jeżeli konieczne jest skorygowanie kąta ustawienia płytki
prowadzącej 90° w stosunku do brzeszczota, należy
wykorzystać do tego celu śrubę regulacyjną.
Ha az alaplap és a fűrészlap által bezárt 90 fokos szög
korrekcióra szorul, használja az állító csavart.
Če je potrebna korektura 90° kota vodilne plošče k žaginemu
listu, to opravite s pomočjo korekturnega vijaka.
Ako je potrebno korektura kuta vodeće ploče od 90° prema listu
pile, ovu izvesti sa vijkom za korekturu.
Gadījumā, ja nepieciešama atbalsta plāksnes 90° leņķa
korekcija attiecībā pret zāģa ripu, izmantojiet korekcijas skrūvi.
Jei tarp kreipiamosios ir pjūklo reikalinga 90° laipsnių pataisa,
tai atlikite pataisos varžtu.
Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe
suhtes, siis tehke seda korrigeeriva kruviga.
Для регулировки угла 90 град направляющей шины
пильного полотна служит
регулировочный винт Ако е необходима корекция на ъгъла
от 90° на
водещата плоча спрямо режещия диск, направете я с
коригиращия винт.
Dacă este necesară o corecţie în unghi de 90° a plăcii de
ghidare faţă de lama ferăstraului, utilizaţi şurubul de corecţie.
Доколку е потребно корегирање на аголот од 90° водечката
површина кон сечилото на пилата, користет го шрафот за
корекција.
如果必须更改导引板和锯刀片之间的角度（90 度），则要调整
校正螺丝。
III
90°
1
3
2

7
IV
0° 45°
x cm
Carry out a test cut
Probeschnitt durchführen
Effectuer une coupe d‘essai
Effettuare un taglio di prova
Efectuar corte de prueba
Efectuar experiências de corte
Proefsnede maken
Foretages et prøvesnit
Foreta prøvekutt
Gör ett provsnitt!
Deneme kesmesi yapın
Proveďte zkušební řez.
Vykonať skušobný rez.
Wykonac próbę cięcia
Végezzen teszvágást
Opravite preizkusni rez!
Izvesti probno rezanje
Jāveic izmēģinājuma
griezums!
Atlikite bandomąjį pjūvį!
Teha proovilõige!
Выполните пробный проход
Направете пробно рязане!
Efectuaţi un test de tăiere
Да се направи пробно
сечење
1.
2.
3.
1
2
x cm
x cm
x cm

8
1.
2
V
3
1
30 25 20 15 10 0
5
2.
0 – 32 mm

9

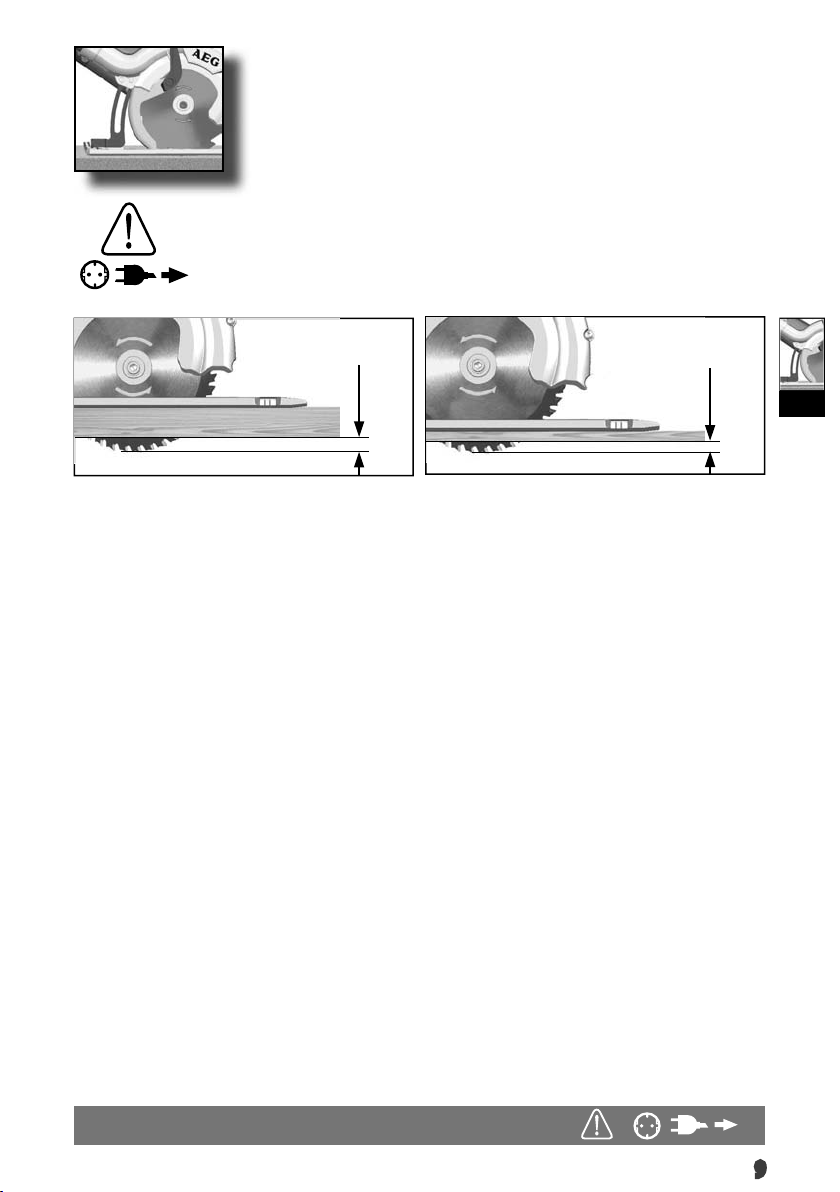

Adjust the cutting depth to the thickness of the workpiece. Less
than a full tooth of the blade teeth should be visible below the
workpiece.
Passen Sie die Schnitttiefe an die Dicke des Werkstücks an.
Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück
sichtbar sein.
Adapter la profondeur de coupe à l’épaisseur de la pièce. Moins
d’une dent complète devrait apparaître sous la pièce.
Adattare la profondità di taglio allo spessore del pezzo in
lavorazione. Nella parte inferiore del pezzo in lavorazione
dovrebbe essere visibile meno della completa altezza del dente.
Adaptar la profundidad de corte al grosor de la pieza de trabajo.
La hoja de sierra no deberá sobresalir más de un diente de la
pieza de trabajo.
Adaptar a profundidade de corte à espessura da peça a ser
trabalhada. Deveria estar visível por aproximadamente menos do
que uma altura de dente abaixo da peça a ser trabalhada.
Pas de zaagdiepte aan de dikte van het werkstuk aan. Er
dient minder dan een volledige tandhoogte onder het werkstuk
zichtbaar te zijn.
Tilpas skæredybden efter arbejdsemnets tykkelse. Der må
maksimalt være en hel tandhøjde synlig under emnet.
Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal
være mindre enn en full tannhøyde synlig under arbeidsstykket.
Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen
av en tand under arbetsstycket måste vara mindre än en hel tand.
Aseta leikkaussyvyys työkappaleen paksuuden mukaan.
Työkappaleen alla tulisi terää näkyä korkeintaan täysi
hammaskorkeus.
Προσαρμόστε το βάθος κοπής στο πάχος του υπό κατεργασία
τεμαχίου. Κάτω το υπό κατεργασία τεμάχιο πρέπει να φαίνεται
λιγότερο από ένα ολόκληρο δόντι του πριονόδισκου.
Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş
parçası altında tam diş uzunluğunun daha azı görünmelidir.
Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by
měla být viditelná méně než celá výška zubu.
Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo
byť vidieť menej pílového listu ako plnú výšku zuba píly.
Głębokość cięcia należy dopasować do grubości obrabianego
przedmiotu. Powinno być widoczne mniej jak pełna wysokość
zębów pod obrabianym przedmioten.
A vágási mélységet a munkadarab vastagságának megfelelően
kell megválasztani. A fűrészlapból a munkadarab alatt kevesebb
mind egy teljes fogmagasságnyinak kell kilátszania.
Prosimo, da globino reza prilagodite debelini obdelovanca. Znaša
naj manj kot višina zoba, ki je vidna pod obdelovancem.
Prilagodite dubinu rezanja debljini izratka. Ispod izratka treba biti
vidljiv manje od jedan puni zub.
Izvçlieties zâìçðanas dziïumu, kas atbilst zâìçjamâ priekðmeta
biezumam. Zâìçðanas dziïumam jâbût tik lielam, lai zem zâìçjamâ
priekðmeta redzamâs asmens daïas augstums bûtu mazâks par
asmens zobu augstumu.
Pjovimo gylá tinkamai nustatykite pagal ruoðinio storá. Ruoðinio
apaèioje turi matytis ðiek tiek maþiau, nei per visà pjûklo danties
aukðtá, iðlindusi disko dalis.
Kohandage lõikesügavus tooriku paksusega. Saeketas võib
tooriku alt vähem kui ühe täishamba võrra välja ulatuda.
Устанавливайте глубину реза в соответствии с толщиной
детали. Под деталью пильное полотно не должно
высовываться более чем на один зуб.
Винаги настройвайте дълбочината на рязане съобразно
дебелината на стената на обработвания детайл. От
обратната страна на детайла дискът трябва да се подава на
разстояние, по-малко от една височина на зъба.
Adaptaţi adâncimea de tăiere la grosimea piesei de lucru.
Sub piesa de lucru ar trebui să se vadă mai puţin de înălţimea
întreagă a unui dinte.
Прилагодете ја длабочината на засекот во зависност од
густината на обработуваното парче. Нешто помалку од цел
забец од сечилото треба да биде видлив под работното
парче.
根 据 工 件 的 厚 度 设 定 锯 深 。 不 可 以 让 锯 齿
完 全 突 出 於 工 件 之 外 。
V

10
VI
3.
1. 2.

11
VII
1.
3.2.
Ident-Nr. 4932 3525 58
90° 45°
45°
45°
90°
90°

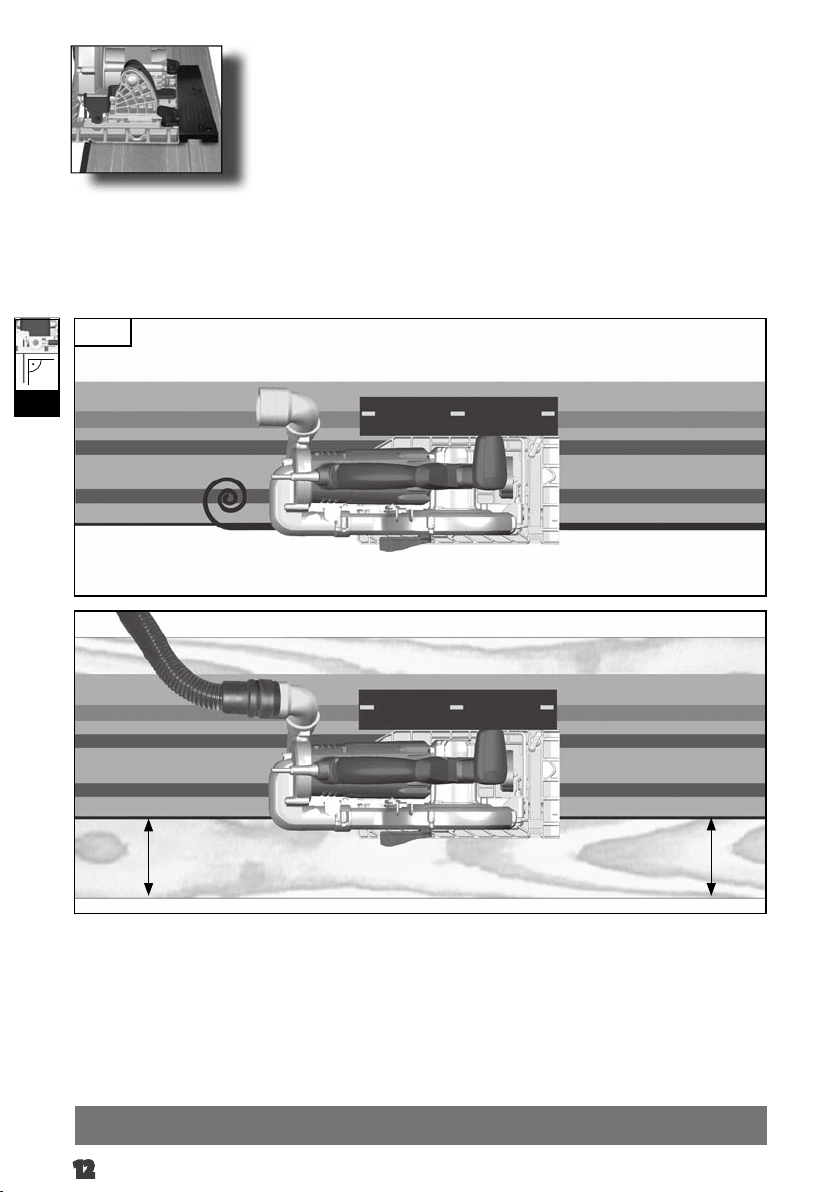

12
x cm
x cm
4.
VII

13
2
13
Aufnahme
aufschrauben
click
1
2
3
V

14
Aufnahme
aufschrauben
TIP
2. 3. Stop
1. Start
3. Stop
0° 45°
VI

15
Aufnahme
aufschrauben
2.
0°
> 0°
1
1.
VI
TIP

16
4.
3.
VI
TIP
Aufnahme
aufschrauben

17
VI
TIP
5. Stop
6.
Aufnahme
aufschrauben
