BEA 567DC User manual

#
Deutsch
Coilnagler Typ 567 DC
[1] Abmessungen:L = 306; H = 268 B = 128 mm;
[2] Gewicht: 2,05 kg
[3] Zulässiger Luftdruck: 8 bar,
[4] empfohlener Betriebsdruck: 5 - 8 bar
[5] Luftverbrauch pro Eintreibvorgang bei 7 bar:
1,75 l freie Luft
[6] Eintreibgegenstand: BDC Nägel 2,1-2,5 mm
Schaftstärke in den Längen von 32 bis 65 mm
Eintreibgegenstand: TC Nägel 2,2-2,5 mm
Schaftstärke in den Längen von 32 bis 65 mm
[7] A-bewerteter Einzelereignis-
Schalleistungspegel L Wa, 1s = 98,2 dB
[8] A-bewerteter Einzelereignis-
Emission Schalldruckpegel
am Arbeitsplatz L pA, 1s = 90,5 dB
[9] *Vibrationskennwert 4,23 m/s²
[10] Magazinart: Coil Oberlader
[11] Ladekapazität: 1 Coil
[12] Luftanschluß: 9 bis 10 mm Nennweite
Diese Ersatzteilliste/ ervicehinweise bildet mit
dem beiliegenden Benutzer-
Handbuch die
Betriebsanleitung. Bitte vor Inbetriebnahme
aufmerk
sam lesen und icherheitshinweise
unbedingt beachten.

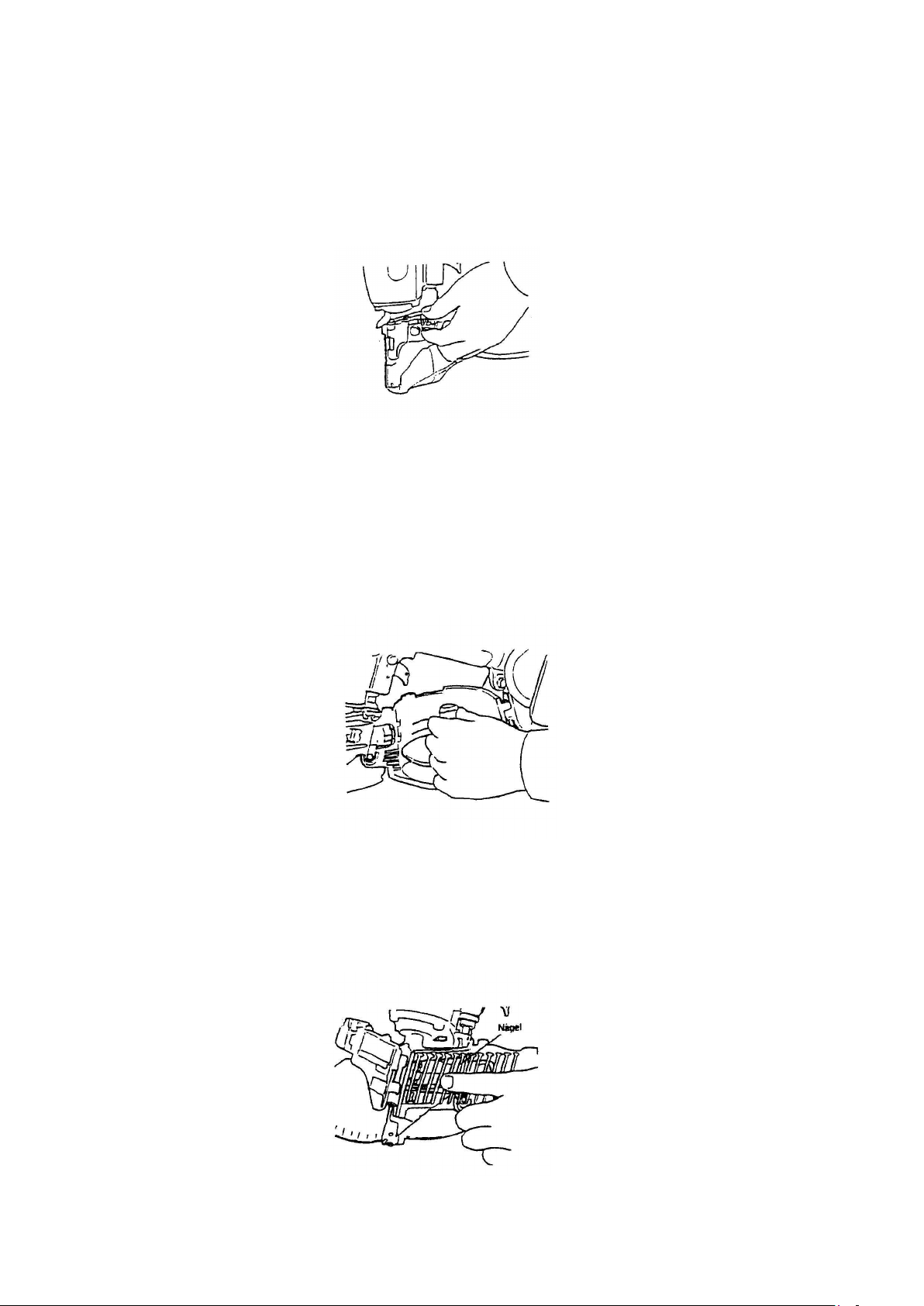

Beladen des Magazins
Hebel an der Kopfstückklappe betätigen und die
Magazinklappe öffnen (Bild 1) Stellen Sie den
Coilführungsteller auf die erforderliche Nagellänge ein
Ziehen Sie dazu den Coilführ
ungsteller nach oben und
rasten ihn in der erforderlichen Position ein (Bild 2) Die
Nagelrolle so einlegen, daß der Anfang außerhalb des
Magazintopfes liegt Den ersten Nagel zwischen die
Sperrklauen legen (Bild 3) Danach die Magazinklappe
und die Kopfstückklappe schließen
Achtung: Gerät von der Pneumatik-
Druckquelle
trennen, Nagelmagazin entleeren Die Befestigung der
Kappe mit den 4 Zylinderschrauben 14509995
muß
mit einem Drehschrauber erfolgen, bei dem das
Drehmoment auf 14 Nm eingestellt ist

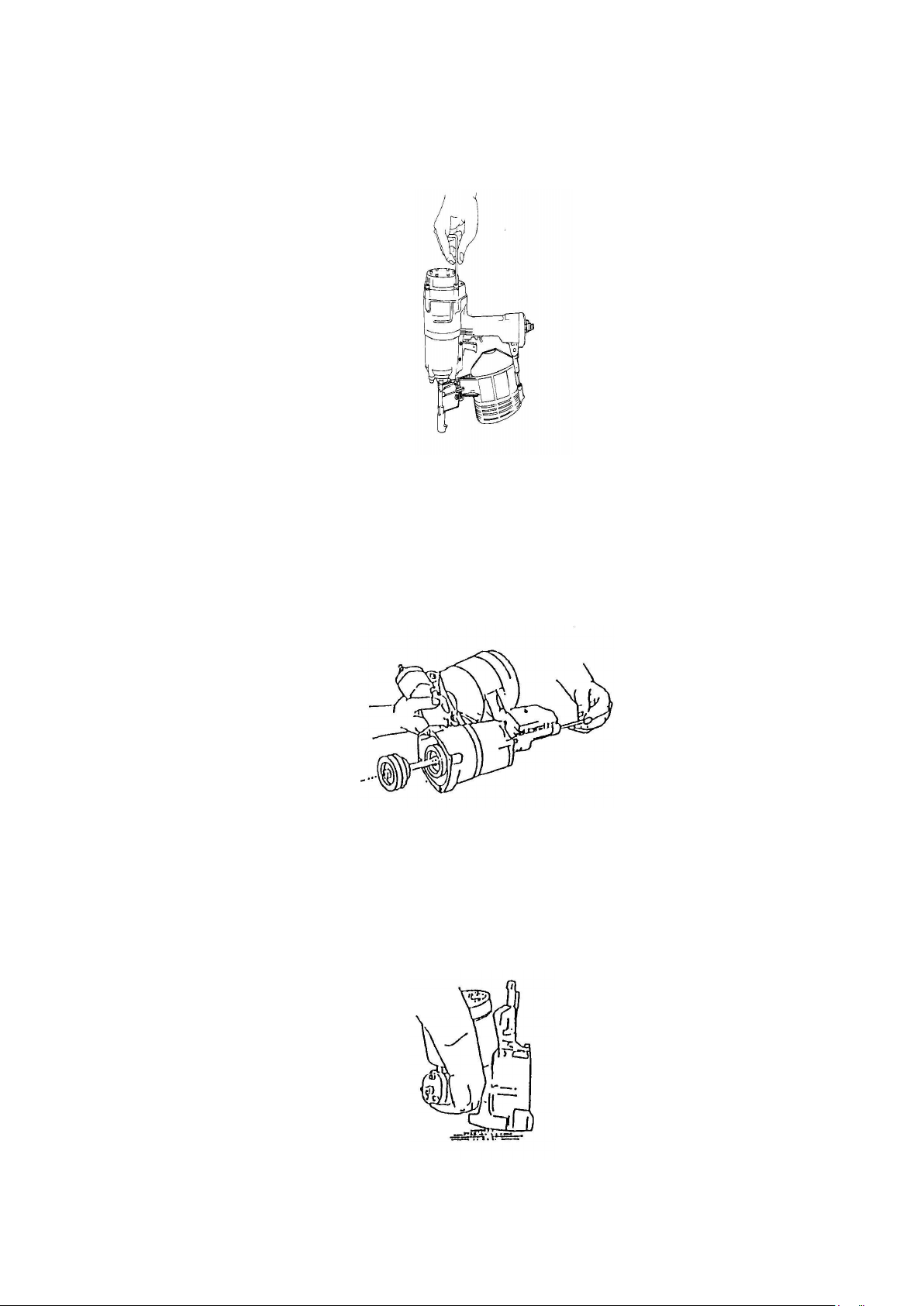

Austausch des Treibers
Die vier Zylinderschrauben 14509995
herausdrehen
und die Kappe komplett abheben (Bild 4) Mit dem
Ersatztreiber, der von unten in den Treiberkanal
eingeführt wird, die Kolben-Treiber-
Einheit nach oben
aus dem Naglergehäuse her
ausdrücken (Bild 6)
Kolben komplett austauschen Vor dem
Wiedereinsetzen Kolben-ORing einfetten mit O-Ring-
Fett 13301706
Auswechseln des Puffers und des Zylinders
Siehe Beschreibung "Austausch des Treibers" Treiber-
Kolbeneinheit herausnehmen Da
nn den Nagler
umdrehen und kräftig auf eine Holzplatte schlagen
Durch die Erschütterung lösen sich Zylinder und Puffer
und lassen sich leicht dem Gehäuse entnehmen
Defekte Teile ersetzen und leicht gefettet (O-Ring-
Fett
13301706) ersetzen (Abb 8)
Auswechseln der Ventil-O-Ringe
Siehe Beschreibung "Austausch des Treibers" Das
Ventil herausnehmen, defekte O-
Ringe ersetzen und
leicht gefettet mit O-Ring-
Fett 13301706 wieder
einsetzen
English
Coil Nailer Type 567 DC
This
pare parts list/service instructions and the
enclosed Operator's Manual constitute the
Operating Instructions. Before using read both
and strictly observe safety instructions.
In the German section of the spare parts list the
technical data are listed under codes [ ]
(also see User
Manual)
Loading of magazine
Depress lever on nose-
housing door and open
magazine cover (fig 1) Adjust nail plate to required nail
length Four adjustments are possible To adjust lift
guide post until it engages in the requ
ired position (fig
2) Insert the nail coil into the magazine, feed the nails
forward locating the first nail between the claws (fig 3)
Then close the magazin door and the nose-
housing
door
Attention!
Always disconnect the tool from its air
supply
and empty magazine before attempting any
repair Always fix the cap with 4 allen bolts
14509995 a torque wrench adjusted to 14 Nm
To replace driver blade
Take out 4 bolts 14509995
and loosen complete cap
(fig 4) The piston with driver blade c
an now be
removed by using a spre dirver blade and pushing it
from below (fig 6) The replace the complete piston
Before refitting grease with O-ring grease 13301706
To replace bumper and cylinder
See instructions "to replace driver blade", then tak
e out
piston-
driver assembly Invert machine and tap gently
on wooden surface (fig 8) By the impact, cylinder and
bumper will come out and can easily be removed from
the housing Replace damaged parts and grease
before refitting with special grease 13301706
To replace O-rings on valve system
See instructions "to replace driver blade" Take out
valve and replace wrong O-rings Grease O-
rings with
special grease 13301706
Français
Cloueur pneumatique type 567 DC
Cette Nomenclature des pièces dé
tachées et
instructions de montage et le Manuel de
l'utilisateur font partie du Mode d'Emploi. Avant
utilisation
veuillez les lire attentivement.
La partie en langue allemande contient les
caractéristiques techniques avec des références [ ]
(voir manuel d'instruction)
Remplacement de pièces défectueuses:
Alimentation du chargeur
Actionner le louet du clapet frontal, ouvrir la porte du
boîtier (fig 1) Positionner le disque de support du
rouleau de clous à la longueur des clous à utiliser (fig
2
) Introduire le rouleau de clous dans le boîtier de telle
manière à ce que son début soit placé à l'extérieur du
boîtier Bloquer le premier clou entre les griffes du
dispositif d'avancement (fig 3) Fermer le clapet frontal
ainsi que la porte du boîtier
Attention:
avant toute manipulation, débrancher
l'alimentation d'air comprimé et décharger le magasin
La fixation du capuchon avec ses 4 vis cylindriques
14509995
doit être effectuée obligatoirement à l'aide
d'une clé dynamometrique, réglée à 14 Nm
Marteau
Retirer les quatre vis cylindriques 14509995
et le
capuchon complet (fig 4) Avec le marteau de
rechange, faire sortir le piston et le marteau du cloueur
(fig 6) Remplacer piston complet Bien graisser avec la
graisse 13301706
Amortisseur y cylindre
", sortir ensuite l'unité piston/marteau Faire pivoter le
cloueur et frapper bien à plat sur une plance en bois
Suite à ce choc, le cylindre et l'armortisseur se
retireront facilement du corps de l'appareil Une fois les
pièces défectueueses
remplacées, les graisser (graisse
poour joints toriques 13301706) et les monter sur
l'appareil (fig 8)
Joints de soupape
Suivre d'abord les instructions sous "Marteau", ensuite
sortir la soupape Remplacer les pièces défectueuses et
les remettre avec de la graisse 13301706
Español
Grapadora neumática tipo 567 DC
Esta Lista de piezas e instrucciones de
mantenimiento son partes -
junto con las
Instrucciones para el operario -
de las normas de
trabajo. Antes del utilizo deben leerse
detenidamente
dichas instrucciones y atender las
instrucciones de seguridad.
En la parte alemana de la lista de repuestos figuran
datos técnicos bajo cifras caracteristicas [ ]
(Véase
también el manual de usuario )
istema de carga
Bajar la palanca de la tapa situada
en la nariz del
cuerpo y abrir la puerta del cargador (fig 1) Ajustar el
soporte de los clavos a la altura requerida, de acuerdo
con el largo del mismo Para conseguirlo, debe
levantarse la guia hasta que encaje con la posición
deseada (fig 2) Colóquese
la bobina de clavos de forma
que los primeros sobresalgan del cargador Situe los
primeros clavos entre el dentado (fig 3) Cierre
entonces la puerta del cargador y la tapa de la nariz
Cambio de piezas
Importante:
Desconectar la máquina de la
aliment
ación de aire comprimido Vaciar el cargador
de grapas Fije la tapa con los 4 tornillos cilíndricos
14509995
con una llave dinamometrica ajustada a 14
Nm
Cambio de la lengüeta
Extraer los 4 tornillos 14509995
y levantar la tapa
(fig 4) Presionar co
n una lengüeta de recambio a
través de la nariz y asi se consequirá facilmente sacar
del interior de la máquina el piston con su lengüeta (6)
Sustituir la válvula completa Engrarsar
abundantemente con la grasa especial 13301706
Cambio del aro tórico del pistón
Véase descripción "cambio de la lengüeta", después se
procede a cambiar el conjunto lengüeta/piston
Entonces dar la vuelta a la máquina y golpear
suavemente el cuerpo sobre una mesa de madera Por
la acción del golpe se desprenderán el cilindro
y el
amortiguador Cambiar las partes defectuosas y antes
1
2
3

de montar las nuevas engrasarlas con grasa especial
13301706 (8)
Cambio del amortiguador y cilindro
Véase descripción "cambio de la lengüeta" Entonces
dar la vuelta a la máquina y golpear suaveme
nte el
cuerpo sobre una mesa de madera Por la acción del
golpe se desprenderán el cilindro y el amortiguador
Cambiar las partes defectuosas y antes de montar las
nuevas engrasarlas con grasa especial 13301706 (8)
Cambio de los aros tóricos de la válvula
Véase descripción "cambio de la lengüeta" Soltar la
válvula Conviene cambiar totalmente los aros tóricos
sometidos a un mayor desgaste y volverlos a insertar
con grasa para aros tóricos 13301706
Italiano
Fissatrice per chiodi in stecca 567 DC
La Lista ricambi/istruzioni di manutenzione e
l'allegato Manuale per l'utilizzatore costituiscono
le istruzioni per l'uso. Leggere attentamente prima
di utilizzare la fissatrice e rispettare
assolutamente le norme di sicurezza riportate.
Nella parte tedes
ca della distinta pezzi di ricambio, dati
tecnici sono evidenzati tra parentesi quadre [ ]
(cfr
anche il manuale per l'operatore)
ostituzione delle parti di usura
Caricamento dell'inchlodatrice
Azionare la leva ed aprire il portello del caricatore de
l
chiodi (fig 1) Registrare il piatto porta-
rullo in funzione
della lunghezza dei chiodi da utilizzare E sistono
quattro possibilità di registrazione che si ottengono
girando il perno di guida fino a quando è stata raggiunta
la posizione desiderata (fig
2) Posizionare il rullo dei
chiodi, in modo tale che l'inizio fuoriesca dal caricatore,
quidi richiudere il caricatore Inserire il primo chiodo
nelle guide in modo tale che le teste dei chiodi scorrano
nelle previsto fenditure (fig 3) Quindi richiude
re il
portello guida-chiodi
Attenzione:
staccare la fissatrice dall'aria compressa
e scaricare il caricatore Il fissagio del coperchio deve
essere effettuato con una chiave di-
namometrica registrata su un
momento torcente di 8 Nm
ostituzione della lama
Svitare le 4 viti cilindrice 14509995
togliere il
coperchio completo (fig 4) Con una lama di scorta, che
deve essere inserita dal di sotto nel canale di sparo,
spingere verso i'eterno il complesso lama/pistone
(fig 6) Reinserire il pistone con gil O-
Ring fortemente
ingrassati con grasso 13301706
ostituzione dell tampone ammortizzatore e del
cilindro
Seguire la le istruzioni "sostituzione della lama" Sfilare
il complesso lama-
pistone Girare quindi la fissatrice e
batterla su una sup
erficie piana in legno, in modeo da
provocare i'uscita del cilindro e del tampone
ammotizzatore Sostituire le parti diffettose ed
ingrassarle leggermente prima del rimontaggio (usare
grasso per O-Ring 13301706 (fig 8)
ostituzione dell'O-ring della valvola
Seguire la le istruzioni "Sostituzione della lama"
Sfilare la valvola, sostituire gli O-
Ring diffetose
Procedere al rimontaggio usando il grasso per O-
Ring
13301706
Nederlands
Luchtdruk Coilnailer Type 567 DC
Deze onderdelenlijst en service-
instructie vormt
één geheel met bijgaand instructie boekje en de
gebruiksaanwijzing. Lees het zorgvuldig voordat
het apparat in gebruik wordt genomen en houdt u
strikt aan de veiligheidsvoorschriften.
In het Duitse gedeelte van de reserve-onderdelenlijst
staan technische specificaties onder codenummers
[ ] (Zie ook het bedieningshandboek)
Laden von het magazijn
Druk de pal in, open het klepje (fig 1) en daarna de
magazijnkap Stel de nagelschijf in op de te verwerken
nagellengte Er zijn vier
instelmogelijkheden (fig 2)
Trek de nagelschijf naar boven en klik deze in de
gewenste positie Leg de rol zodaing in, dat een eindje
nagels uit het magazijn steekt Leg nu de eerste
nageltussen in de geleidenookken (fig 3) en sluit het
klepje en het magazijndeksel
Reparatiewerkzaamheden
Let op!
Ontkoppel eerst het apparaat van de
luchtleiding en ontlaadt het magazijn
Vervanging van slagpen en zuiger
Draal de vier inbusbouten 14509995
los en neem de
kap er af (afb 4) Zuiger en slagpen kunnen er
nu
moeiteloos worden uitgenomen met het
reserveslagpen Zuiger vervangen, invetten met O-
ring
vet 13301706 De kap moet worden vastgedraaid
met een momentsleutel, die op een draaimoment van
8 Nm is ingesteld
Vervanging van buffer en cylinder
Zie bes
chrijving "vervangen van het slagpen" Houdt nu
het apparaat op zijn kop en sla één keer krachtig op een
vlakke plaat hout door de schok schlet de cylinder met
de buffer los, neem deze er nu uit (fig 8) Defekte
onderdelen vervangen, invetten met O-ring
vet
13301706
Vervanging van de ventiel O-ringen
Zie beschrijving "vervangen van het slagpen" Defekte
O-ringen vervangen en invetten met O-
ring vet
13301706
Dansk
Coilnagler type 567 DC
Denne reservedelsliste/ disse service-
oplysninger
udgør sam
men med vedlagte brugerhåndbog
driftsvejledningen. dette materiale bedes de
venligst gennemlæse omhyggeligt samt iagttage
sikkerhedsoplysningerne før ibrugtagningen.
I den tyske del af reservedelslisten står tekniske data
under identifikationsnumre [ ] (
Se også
brugerhåndbog )
Ladning af magasinet
Aktivér grebet ved hovedstykkeklappen og åbn
magasinklappen (illustration 1) Indstil
rullestyrtallerkenen på den nødvendige sømlængde De
har fire indstillingsmuligheder (illustration 2) Træk
rullestyrtallerke
nen opad og sæt den i hak i den
nødvendige position Sømrullen lægges ind sådan, at
begyndelsen ligger uden for magasinskålen Det første
søm lægges mellem spærrekløerne (illustration 3)
Derefter lukkes magasinklappen og
hovedstykkeklappen
Bemærk: Appar
atet kobles fra tryklufttilførselen,
klammermagasinet tømmes Befæstelsen af kappen
med de fire cylinderskruer 14509995
skal ske med en
skruetrækker, på hvilken momentet er indstillet til 14
Nm
Udskiftning af drivdorn og stempel
De fire cylinderskruer 14509995
og kappen løftes
komplet af Med reservedrivdornen, der nedefra føres
ind i drivdornkanalen, trykkes drivdorn-
stempelenheden opefter ud af sømhuset (illustration 6)
Før genindsættelsen indfedtes stempel-O-
ringen med
O-ringsfedt 13301706
Udskiftning af puffer og cylinder
Kappe og drivdorn-
stempelenhed demonteres som
ovenfor beskrevet Herefter vendes sømmemaskinen
om og slås kraftigt mod en plan træplade På grund af
rystelsen løsnes cylinderen, og pufferen lader sig let
tage ud af huset Defekte d
ele udskiftes, nye indsættes
let indfedtet (O-ringsfedt 13301706)
Svensk
piktrådspistol typ 567 DC
Denna lista på reservdelar och dessa
serviceanvisningar utgör tillsammans med
bifogad handledning bruksanvisningen, Läs
noggrant igenom den och beakta
säkerhetsanvisningarna
In den tyskspråkiga delen av tillbehörslistan står
tekniska data under sifferkoder [ ]
( Se även
handledningen )
Laddning av magasin
Öppna magasinsluckan med spaken på huvudluckan
(bild 1) Ställ in inställningsanordningen för akt
uell
spiklängd Totalt finns fyra inställningslägen (bild 2)
Dra inställningsanordningen uppåt och lås den i önskat
läge Placera spikrullen på så sätt att dess början ligger
utanför magasinlådan Lägg den första spiken mellan
spärrklona (bild 3) Stäng d
ärefter magasinluckan och
huvudluckan
Observera:
Koppla ur apparaten från
tryckluftstillförseln, töm klammermagasinet Kåpan
måste därefter skruvas fast med de fyra
cylinderskruvarna 14509995
med en skruvmejsel och
dras åt med ett vridmoment på 14 Nm
Byte av drivning och kolv
Skruva bort de fyra cylinderskruvarna 14509995
och
ta bort hela kåpan Tryck ut kolv/drivning-
enheten
uppåt ur spikhammarhuset (bild 6) med
utbytesdrivning, som förs in från undersidan i
drivkanalen Fetta, före montering, in kolv O-
ringen med
ett O-ringsfett 13301706
Byte av stötdämpare och cylinder
Demontera kåpa och kolv/drivning-
enhet som beskrivs
ovan Vänd sedan på spikhammaren och slå kraftigt
mot en plan träskiva Cylindern och stötdämparen
lossnar av skakningarna och ka
n sedan enkelt tas ut ur
huset Byt defekta delar och montera efter lätt
infettning (O-ringsfett 13301706)
4
6
8

Suomed
Kollinaulakone tyyppi 567 DC
Varaosalista ja huolto-
ohjeet muodostavat yhdessä oheisen
käyttäjäkäsikirjan kanssa tuotteen käyttöohjeet
. Lue käyttöohjeet
huolellisesti ennen tuotteen käyttöönottoa ja noudata
turvallisuusohjeita.
Varaosalistan saksankielisessä osassa ovat tekniset tiedot merkitty
tunnusnumeroin [ ] (Kts myos käyttäjäkäsikirja
Makasiinin täyttäminen
Paina päätyluuku
n vipua ja avaa makasiiniluukku (kuva 1) Säädä
rullanohjain vaadittavalle naulapituudelle Säätövaihtoehtoja on neljä (kuva
2) Vedä rullanohjainta ylöspäin ja lukitse se vaadittavaan asentoon Aseta
naularulla paikoilleen siten, että sen alkupää on makas
iinisäiliön ulkopuolella
Aseta ensimmäinen naula tarrainten väliin (kuva 3) Tämän jälkeen sulje
makasiiniluukku ja päätyluukku
Huomio:
Irrota laite paineilmalähteestä, tyhjennä naulamakasiini Suojuksen
kiinnitys 4 sylinteriruuvilla 14509995 on suoritet
tava vääntimellä, jonka
vääntömomentti on säädetty 14 Nm:iin
Ohjaimen ja männän vaihto
Kierrä irti neljä sylinteriruuvia 14509995
ja nosta suojus kokonaan pois
Paina mäntä-
ohjainyksikkö ylöspäin irti naulaimen rungosta varaohjaimen
avulla, joka johdetaan
alhaalta päin ohjainkanavaan (kuva 6) Ennen laitteen
kokoamista rasvaa männän O-rengas O-rengasrasvalla 13301706
Iskunvaimentimen ja sylinterin vaihto
Irrota suojus ja mäntä-ohjainyksikkö edellä kuvatulla tavalla Tämän jälkeen
käännä naulain ja lyö voimakkaasti tasaista puulevyä vasten Kolahduksen
voimasta sylinteri ja iskunvaimennin irtoavat ja ne on helppo poistaa
laitteesta Vaihda vialliset osat, voitele kevyesti (O-rengasrasvalla
13301706) ja aseta paikoilleen
1
Zylinderschraube
14509993
7 Allan screw 14509995
70 Vis cylindrique 14509999
71 Tornillo allen 14510000
94 14510006
2 Scheibe 14506863
8 Washer 14508913
56 Rondelle 14509998
58 Arandela 14506733
95 14510007
3 Luftleitdeckel 14508912
Air deflector
Couvercle de déflecteur
Tapa deflectora de aire
4 Schalldämpfer 14508917
Silencer
Amortisseur de bruit
Silenciador
5 Gummischeibe 14508954
Rubber washer
Disque de caoutchouc
Arandela de caucho
6 Kappe 14509994
Cylinder cap unit
Capuchon
Cabeza
9 Druckfeder 14508914
31 Compression spring 14506729
39 Ressort à pression 14508889
50 Muelle de presión 14508929
64 14509681
68 14508939
76 14508942
10 Hauptventil 14508915
Head valve piston
Soupape principale
Valvula principal
11 O-Ring 14508916
12 O-ring 14508903
17 Joint torique 13303019
20 Aro torico 14508908
22 14508919
25 14508920
26 13302955
29 14508394
30 14506897
33 14506247
42 14506910
46 13303022
48 14508927
49 14508928
81 14509216
100 14508953
101 14508951
13 Dichtung 14508904
14 Seal 14508905
16 Douille 14508907
Junta obturadora
15 Hauptventilscheibe 14508906
Head valve washer
Soupape principale rondella
Arandela cabeza de la valvula
18 Treiber 14508909
Driver
Marteau
Lengueta
19 Zylinder 14509350
Cylinder
Cylindre
Cilindro
21 Zylinderabstützung 14508918
Cylinder spacer
Support de cylindre
Soporte cilindro
23
Zylinderring
14508389
Cylinder spacer
Anneau de cylindre
Espaciador del cilindro
24 Puffer 14508391
Bumper
Amortisseur
Amortiguador
27 Ventilbuchse 14506726
Valve bush
Douille de soupape
Casquillo valvula
28 Vorschieberkolben 14506727
Feed piston
Piston d'avancement
Piston alimentador
32 Ventilstange 14506730
Valve shaft
Tige de soupape
Vastago valvula
34 Ventilkappe 14506731
Valve cap
Capuchon de soupape
Tapa valvula
35 Spannhülse 14506206
36 Split pin 14506252
37 Douille fendue 14509187
66 Pasador elastico 14509400
75 14509212
38 Auslöser 14508926
Trigger
Levier de détente
Gatillo de disparo
40 Gehäuse 14509996
Body
Corps
Cuerpo
41 Reduzierstück 14509997
Reducing bush
Réducteur
Reductor
43 Dichtscheibe 14400063
Gasket
Joint plat
Junta obturadora
44 Anschlußnippel 14509418
Air hose connector
Embout de raccordement
Conector de aire manguera
45 Kopfstück 14509353
Nose housing
Tête
Testers
47 Vorschieberkolben 14509808
Feed piston
Piston d`avancement
Piston alimentador
51 Stützring 14508930
Supporting ring
Bague d'appui
Aro de soporte
52 Federtopf 14508931
Spring plate
Cuvette de ressort
Piatto di molla
53 Sicherungsring 14508932
93 Circlip 14510005
Clips
Aro de seguridad
54 Vorschubklaue 14508933
Feeder pawl
Cliquet d`avance
Trinquete alimentacion
55
Schenkelfeder
14508934
59 Leg spring 14508936
Ressort à branches
Muelle en pata
57 Anschlag 14508935
Stop
Butoir
Tope
60 Achse 14508937
61 Pin 14509837
62 Axe 14509838
69 Eje 14509642
92 14510004
63 Klappe 14509682
Door
Clapet
Puerta
65 Klinke 14509468
Pawl
Loquet
Trinquete
67 Sperrklaue 14508938
Check pawl
Cliquet d´arrêt
Trinquete de seguridad
72 Schutzkappe 14508940
84 Safety cover 14509291
85 Protecteur 14508944
Tapa protectora
73 Sicherungsmutter 14508421
96 Safety nut 14509425
Ecrou de sûreté
Tornillo de seguridad
74 Auslösebügelführung 14509869
Contact arm guide
Guide pour sécurité
Guia del estribo de seguridad
77 Auslösebügel 14510001
82 Safety yoke 14508943
Palpeur de sécurité
Estribo de seguridad
78 Einstellring 14509228
Adjust collar
Collier de reglage
Collar de ajuste
79 Schutzkappe 14509870
Safety cover
Protecteur
Tapa protectora
80 Einstellschraube 14510002
Adjust screw
Vis ajusteur
Dial de ajuste
83 Federring 14509209
Spring washer
Clips
Anillo elastico
86 Magazinabdeckung 14509351
Magazine cover
Couvercle de magasin
Tapa cargador
87 Stopfen 14508946
91 Post cap 14508949
Capuchon
Capuchon
88 Zugfeder 14510003
Tension spring
Ressort de traction
Muelle de traccion
89 Coilführungsteller 14508947
Nail support
Support du rouleau de clous
Soporte de los clavos1
90
Magazin
14508948
Magazine
Chargeur
Carga
97 Schutz 14508950
Cover
Capot
Guarda
98 Schutzkappenknopf 14509501
Dust cover hook
Bouton pour le de securité
Boton de sequridad
99 Distanzbuchse 14509502
Spacer
Douille de distance
Casquillo distanciador
102 Griffband 14406050
103 Grip end tape 14406099
Ruban pour la poignée
Banda para el mango
Technische Änderungen vorbehalten / ubject to technical modifications / Modifications techniques réservées / Modificaciones técnicas reservados
Con riserva di variazioni tecniche / Technische Veranderingen voorbehouden Form 567DC 09 16

Typ
567 DC
(Art
-
Nr 12100458
)
Type
Tipo
Deutsch
Ersatzteilliste und ervic
ehinweise
English pare parts list, service instructions
Français Nomenclature des piéces détachées et instructions de montage
Español Lista de recambios e instrcciones de uso
BeA Gruppe, Bogenstraße 43
-
45, 22926 Ahrensburg/Germany, Telefon [phone]
-
0,
Telefax [phone]
319
http://www.bea-group.com
