S19-310SPR
Combination Drench Shower and
Eye/Face Wash
Combinación de ducha de
aspersión y lavador de ojos/rostro
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . 2
Installation Instructions. . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Contenido
Información previa a la instalación. . . . . . . . . 6
Instrucciones de instalación. . . . . . . . . . . . . . 7
Armado de los componentes . . . . . . . . . . . . . 8
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . 9

2
S19-310SPR Installation
9/11/08 Bradley Corporation • 215-163SPR Rev. L; ECN 08-513

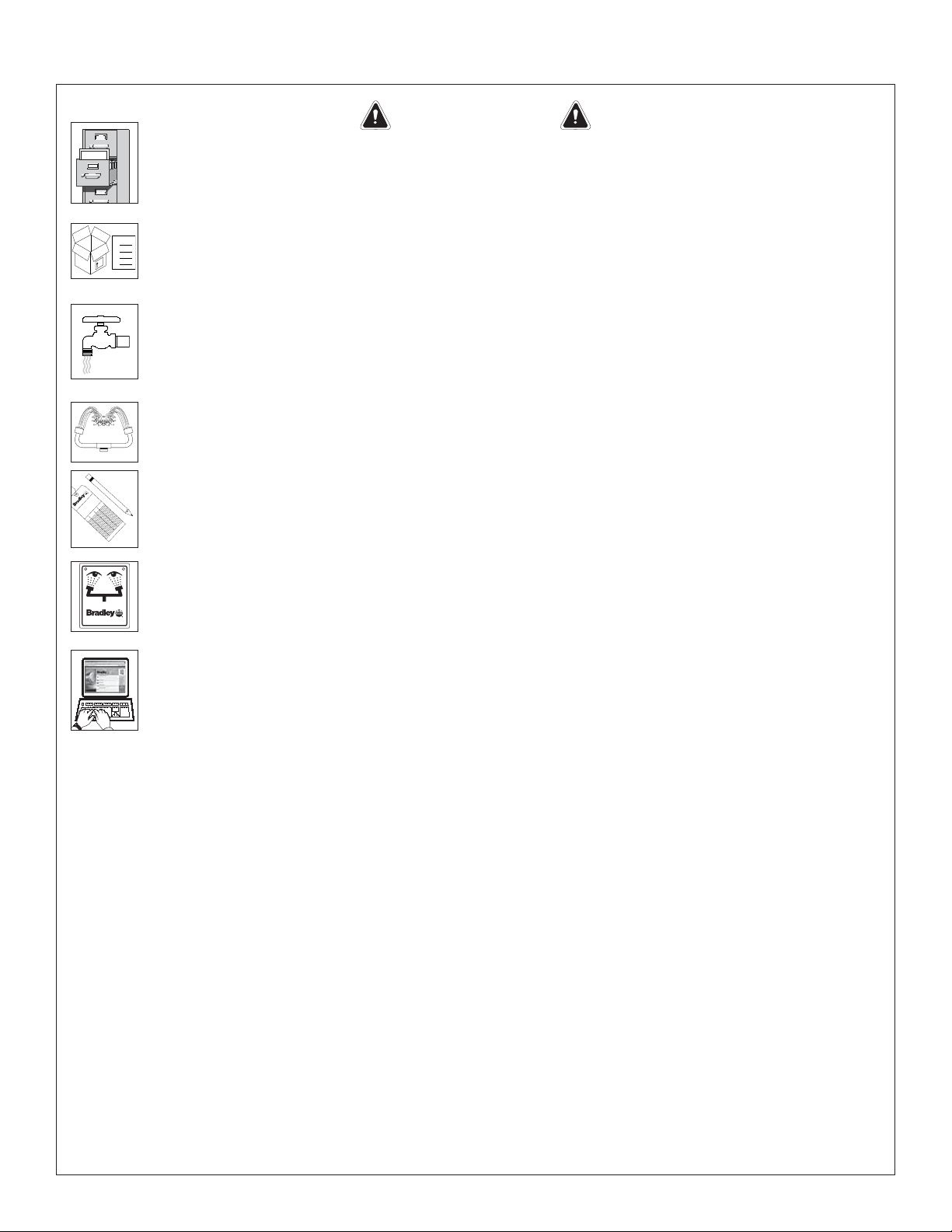

IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation or installation of this product, visit www.
bradleycorp.com or call 1-800-BRADLEY.
Product warranties and service parts information may also be found under ”Products”
on our web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-310SPR
Bradley Corporation • 215-163SPR Rev. L; ECN 08-513 9/11/08
Installation
Supplies Required:
• (3) 3/8" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1-1/4" NPT water supply inlet and 1-1/4"
NPT drain outlet on unit
• Adequate supply pipe supports
• Minimum 4" (102mm) drain to accommodate 30
gallons (115 liters) per minute discharge for shower
waste
• OPTIONAL: sign-mounting hardware
NOTE: Local codes may require the installation
of a backflow prevention valve to complete proper
installation. Compliance with local codes is the
responsibility of the installer. Valve must be tested
annually to verify that it is functioning properly. Backflow
prevention valves are not included with the fixture and
may be supplied by the contractor or purchased from
Bradley Corporation.
Step 1: Secure base to floor
1. Install three suitable anchors (supplied by installer)
for 3/8" bolts in the floor.
2. Bolt the base to the floor anchors using 3/8" bolts
(supplied by installer).
Step 2: Assemble components
1. Assemble the remaining unit components as
shown on page 4.
• Apply pipe sealant (by installer) to all male-
threaded pipe joints.
• Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring. Place the grip pad on the pipe, then
put the wrench over the grip pad and turn the
pipe with the wrench.
• When connecting the steel chain, first connect
the chain to the “S” hook on the foot treadle.
Then, with the foot treadle raised up, straighten
the chain and connect a link to the “S” hook on
the valve handle. Make sure the chain is pulled
tight. The length of chain will vary.
• Bottom edge of the showerhead should be 7'-1"
(2159mm) from floor.
Step 3: Connect water supply
IMPORTANT: Do not rely on Bradley’s
Combination Unit to support supply piping.
1. Connect water supply piping to 1-1/4" NPT inlet
on unit (piping by installer). Provide adequate
supports (by installer) for supply pipe using pipe
hangers or other means.
2. Connect drain piping to 1-1/4" NPT drain outlet on
unit (piping by installer).
3. Hang the safety sign from the unit with the curtain
hooks provided (or mount it to the wall using sign-
mounting hardware by installer).

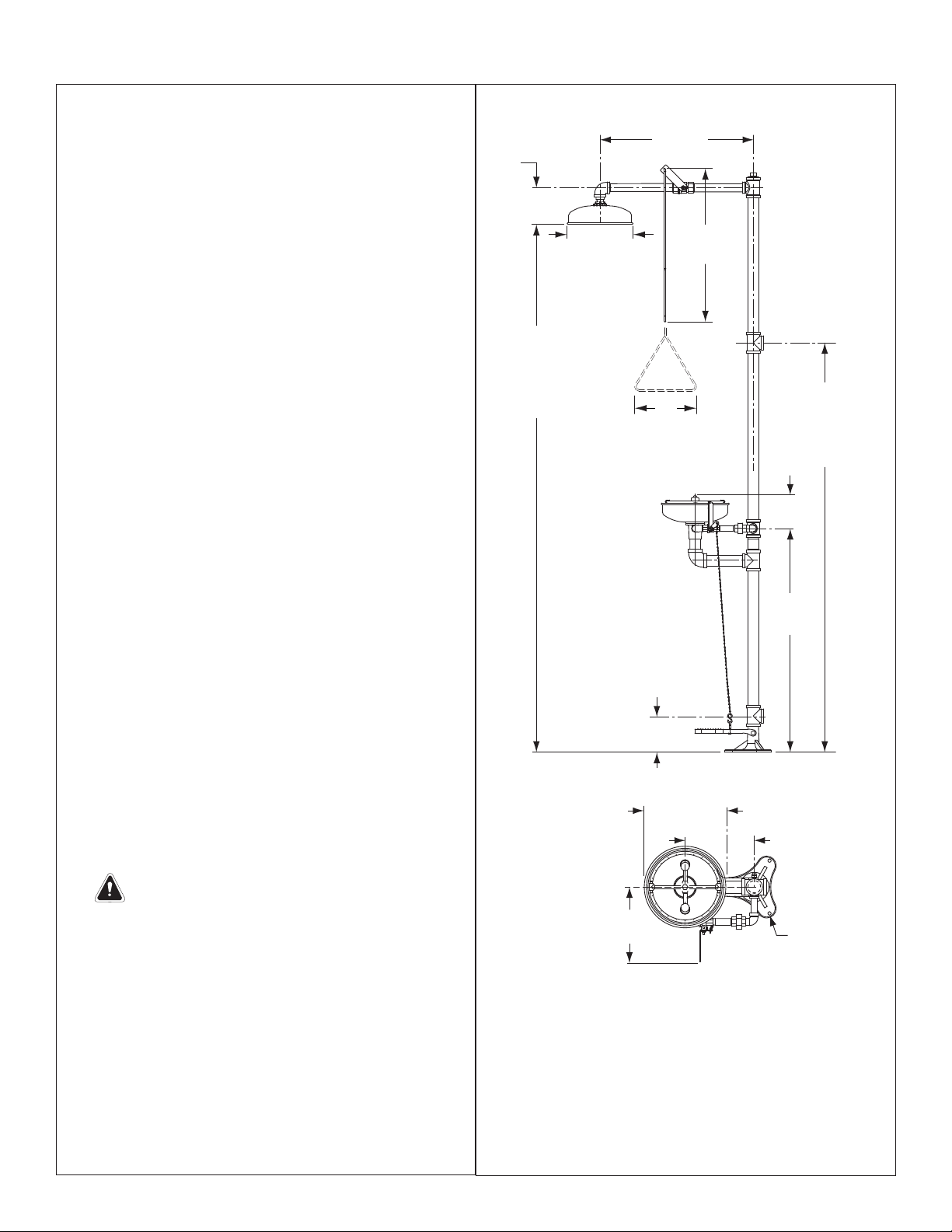

NOTE: All dimensions assume standard thread
engagement. Variations in manufacturing allow for
+/- 1/8" (3mm) per threaded joint. To find the tolerance
of a dimension, add the number of thread joints in
between a dimension and multiply it by 1/8" (3mm).
Ø 9" (229mm)
Flange with (3)
Ø 3/8" (10mm)
Holes on Ø 8"
(203mm) Bolt
Circle
Top View From Bowl
25-3/8"
(645mm)
6"
(152mm)
Ø 10-3/4"
(273mm) 24"
(610mm)
7'-1"
(2159mm)
Suggested
Height to
Floor
9"
(229mm)
66"
(1676mm)
Suggested
Height to
Floor
5-1/2"
(140mm)
36-1/2"
(927mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
10-1/2"
(267mm)
9-1/2" (241mm)

4
S19-310SPR Installation
9/11/08 Bradley Corporation • 215-163SPR Rev. L; ECN 08-513

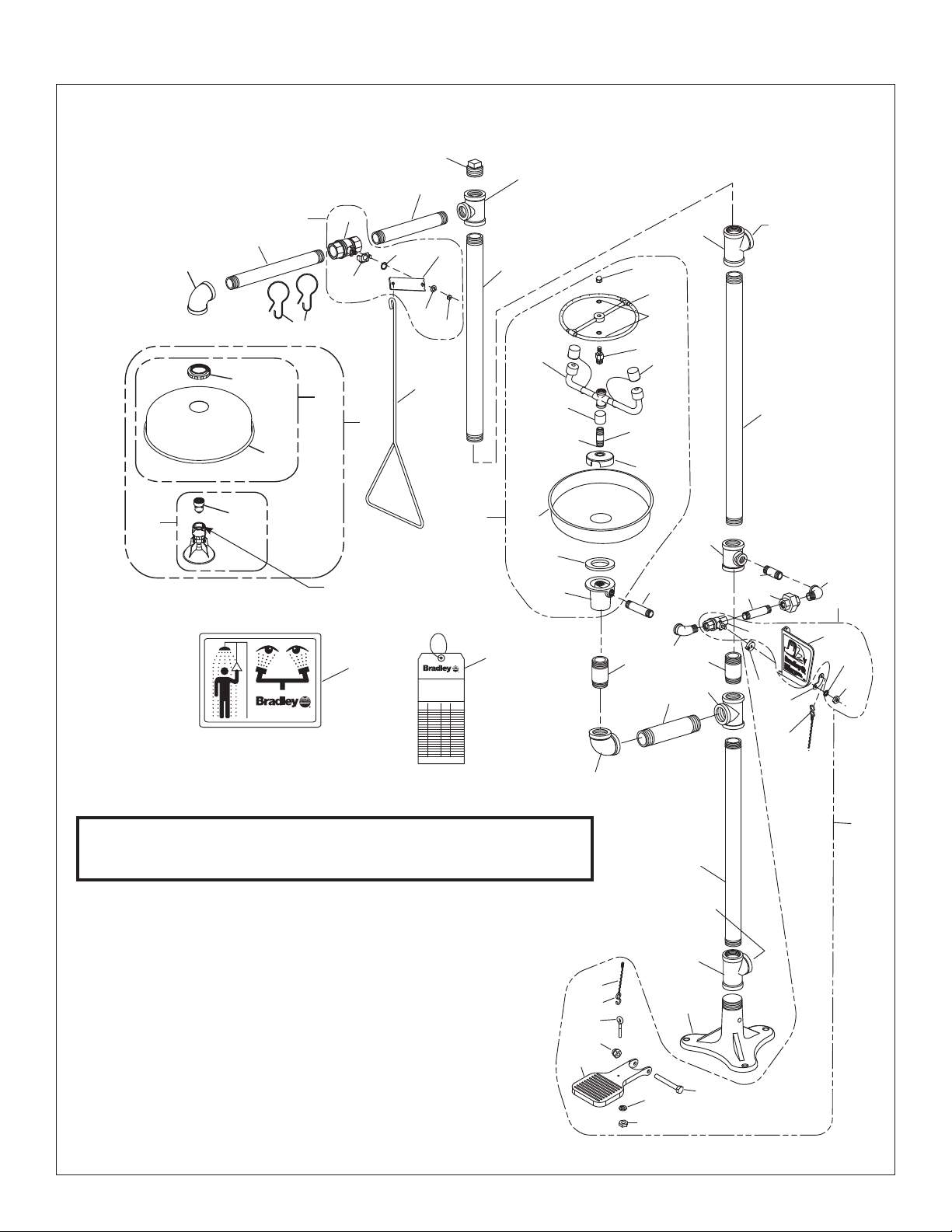

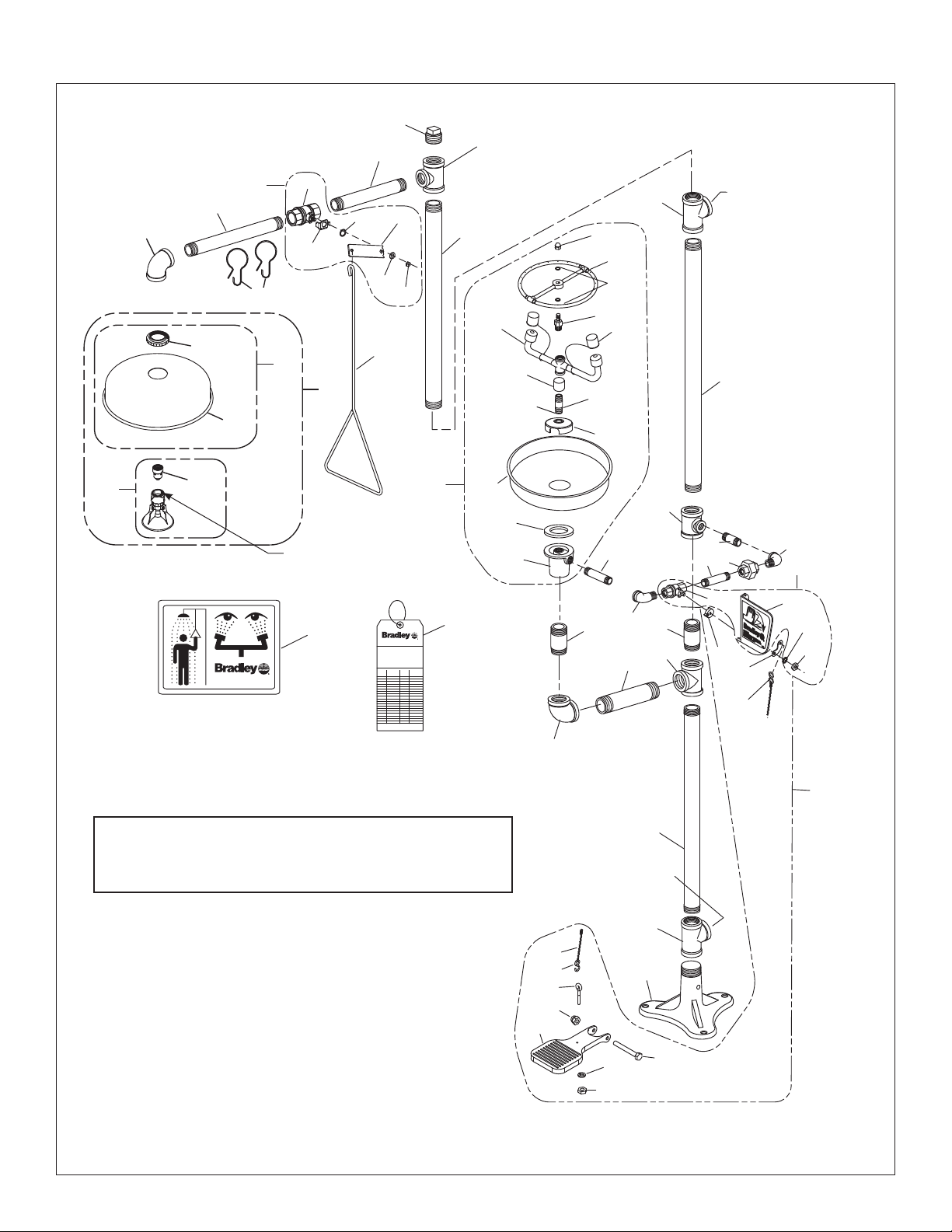

Assembly of Components
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-052
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
10.31
10.2
10.1
10.3
10.4
10.5
10
15
R
25.8
27
1
2
3
4
2
5
6
2
7
8
9
3
12
17
20
17
20
19
22
20
23
24.1
24.2
24.3
24.4
24.5
24.6
24.11
24.12
21.1
18
24.7
24.10
24.9
24.8
24
26
21.11
21.2
21.3
21.4
25.2
25.3
25
25.4
25.3
25.9
25.5
25.7
25.6
25.1
21
13
11
14.21
14.11
14.12
14
14.1
14.2
NOTE: Items 10.1–10.5 come preassembled as Item 10.
Items 14.1–14.2 come preassembled as Item 14.
Items 24.1–24.12 come preassembled as Item 24.
Flow control
this end
1-1/4" NPT
Supply Inlet
1-1/4" NPT
Drain Outlet
NOTE: If tee (Item 7) is used as a supply
inlet, use plug (Item 8) on tee (Item 2)
NOTE: Use
teflon tape
only.

5
Installation S19-310SPR
Bradley Corporation • 215-163SPR Rev. L; ECN 08-513 9/11/08
Parts List
1 131-059 1 Base
2 169-727 3 Pipe Tee 1-1/4" NPT
3 113-006LW 2 Pipe 1-1/4" NPT x 22-1/2"
4 S06-136 1 Plugged Nipple 1-1/4" NPT x 3"
5 169-841 1 Reducing Tee
6 113-006LC 1 Pipe 1-1/4" NPT x 27-1/2"
7 169-722 1 Reducing Tee
8 169-724 1 Pipe Plug 1-1/4" NPT
9 113-006LL 1 Pipe 1" NPT x 9"
10 S30-059 1 Stay-Open Ball Valve 1" NPT
10.1 142-002DC 1 Lockwasher
10.2 128-129 1 Handle
10.3 S27-278 1 1" Ball Valve with Jam Nut
10.31 110-214 1 Jam Nut only
10.4 140-720 1 Stop Bracket
10.5 124-048 1 Washer, Friction
11 151-001 2 Curtain Hook
12 113-006LK 1 Pipe 1" NPT x 12"
13 169-847 1 90° Elbow 1" NPT
14 S24-189 1 Showerhead Assembly
14.1 S24-193 1 Shroud Assembly
14.11 187-053 1 Showerhead Shell
14.12 154-147 1 Ring
14.2 S24-188 1 Plastic Showerhead Assembly
14.21 S24-187 1 Flow Control Assembly, 23 GPM
15 128-156A 1 Pull Rod - 24" Long
16 269-915 1 Grip Pad (not shown)
17 169-025 2 Elbow
18 169-726 1 Union 1/2" Female NPT
19 113-006QX 1 Pipe 1-1/4" NPT x 7-3/32"
20 113-006LQ 3 Pipe 1/2" NPT x 3-1/2"
21 S30-070 1 1/2" Valve/Handle Prepack
21.1 S27-282 1 1/2" Ball Valve with Jam Nut
21.11 110-215 1 Jam Nut only
21.2 S08-336 1 Handle Assembly
21.3 142-002DA 1 Lockwasher
21.4 153-372R 1 Adapter
22 169-764 1 90° Pipe Elbow 1-1/4" NPT
23 113-006LE 1 Pipe Nipple 1-1/4" NPT x 3"
24 S90-281 1 Stainless Steel Eyewash Bowl
24.1 111-039 1 Inlet-Drain Fitting
24.2 124-028 1 Center Seal Gasket
24.3 187-053 1 Dust Cover Assembly
24.4 173-009 1 Cup Strainer
24.5 S21-073 1 Stem Pipe Assembly
24.6 113-1159 1 Spacer, Drain
24.7 S05-100 1 Eyewash Yoke
24.8 107-371 2 Tethered Dust Cover
24.9 269-651 1 Swivel Stem
24.10 124-055 2 Quad Ring
24.11 139-087 1 Spray Ring Assembly
24.12 110-199 1 Acorn Nut
25 S45-572 1 HFSO Prepack
25.1 161-025 1 Hex Nut
25.2 128-136 1 Valve handle
25.3 269-646 2 “S” Hook
25.4 134-009A 1 Stainless Steel Chain
25.5 181-008 1 Treadle
25.6 160-382 1 Screw
25.7 161-140 1 Nut, Acorn
25.8 147-026 1 Eye Bolt
25.9 142-002BT 1 Lockwasher
26 114-052 1 Safety Sign
27 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description
Prepack S30-071 includes items 21.11, 21.2, 21.3, 21.4

6
S19-310SPR Installation
9/11/08 Bradley Corporation • 215-163SPR Rev. L; ECN 08-513
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a
la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

7
Installation S19-310SPR
Bradley Corporation • 215-163SPR Rev. L; ECN 08-513 9/11/08
25-3/8"
(645mm)
6"
(152mm)
Ø 10-3/4"
(273mm) 24"
(610mm)
7'-1"
(2159mm)
al piso
9"
(229mm) 66"
(1676mm)
al piso
5-1/2"
(140mm)
36-1/2"
(927mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
10-1/2"
(267mm)
9-1/2" (241mm)
Brida de Ø 9"
(229mm) con
(3) orificios de
Ø 3/8" (10mm)
en un circulo de
perno de Ø 8"
(203mm)
Instalación
Materiales necesarios:
• (3) anclas para el piso y pernos de 3/8"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1-1/4"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1-1/4" para el
mecanismo del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
Nota: Los códigos locales pueden exigir la instalación de
una válvula de prevención de contraflujo para completar la
instalación correcta. La conformidad con los códigos locales es
de responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta.
Las válvulas de prevención de contraflujo no se incluyen con el
accesorio y las puede proporcionar el contratista o las puede
comprar en Bradley Corporation.
Paso 1: Fijar la base al piso
1. Instalar en el piso tres an clas adecuadas
(suministradas por el instalador) para pernos de
3/8".
2. Empernar la base a las
an clas del piso usando
pernos de 3/8" (suministrados por el instalador).
Paso 2: Montar los componentes
1. Montar primero los componentes de la ducha de
alto flujo y luego montar los componentes del
mecanismo para el lavado de los ojos (página 13).
• Aplicar sellador de tubería (suministrada por el
instalador) a todas las juntas de tubería de rosca
macho.
• Usar una almohadilla de agarre alrededor de la
tubería al apretar para evitar estropearla. Colocar
la almohadilla de agarre en la tubería y entonces
poner la llave sobre la almohadilla . Con la
almohadilla de agarre colocada, girar la tubería
con una llave.
• El borde inferior del cabezal rociador debe quedar
a 7'-1" (2159mm) del piso.
• Al colocar la cadena de acero, connectar primero
la cadena al gancho “S” del pedal. Entonces,
con el pedal levantado, enderezar la cadena y
connectar un enlace al gancho “S” en la manija
de la válvula. Aseguarse de que la cadena de
acero esté bien estirada. El largo de la cadena a
usar varía.
Paso 3: Conectar el suministro de agua
IMPORTANTE: No contar con la unidad combinada
Bradley para sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la
entrada NPT de 1-1/4" (tubería suministrada por
el instalador). Proveer los soportes adecuados
(suministrados por el instalador) para la tubería de
suministro usando ganchos para tubería u otros
medios.
2. Conectar la tubería de desagüe a la salida de
desagüe NPT de 1-1/4" (tubería suministrada por el
instalador).
3. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el
instalador).
Vista superior desde el tazón de fuente
NOTA: Todas las dimensiones asumen el enganche de
rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1/8") por junta roscada. Para
encontrar la tolerancia de una dimensión, agregue
el número de juntas roscadas entre una dimensión
y multiplíquelo por 3,1 mm (1/8").

8
S19-310SPR Installation
9/11/08 Bradley Corporation • 215-163SPR Rev. L; ECN 08-513
Armado de los componentes
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-052
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
10.31
10.2
10.1
10.3
10.4
10.5
10
15
R
25.8
27
1
2
3
4
2
5
6
2
7
8
9
3
12
17
20
17
20
19
22
20
23
24.1
24.2
24.3
24.4
24.5
24.6
24.11
24.12
21.1
18
24.7
24.10
24.9
24.8
24
26
21.11
21.2
21.3
21.4
25.2
25.3
25
25.4
25.3
25.9
25.5
25.7
25.6
25.1
21
13
11
14.21
14.11
14.12
14
14.1
14.2
Nota: Si el acoplamiento en T se usa como
entrada, utilizar el tapón artículo Nº 2.
NOTA: Los artículos del 10.1 al 10.5 vienen previamente montados como Artículo 10.
Los artículos del 14.1 al 14.2 vienen previamente montados como Artículo 14.
Los artículos del 24.1 al 24.12 vienen previamente montados como Artículo 24.
Entrada de
suministro
1-1/4" NPT
Salida de drenado
1-1/4" NPT
Control del
flujo en este
extremo
NOTA: Usar
cinta de teflon
solamente.

9
Installation S19-310SPR
Bradley Corporation • 215-163SPR Rev. L; ECN 08-513 9/11/08
Lista de piezas
1 131-059 1 Base
2 169-727 3 Tubo en T NPT de 1-1/4"
3 113-006LW 1 Tubo NPT de 1-1/4" x 22-1/2"
4 S06-136 1 Tubo de empalme de rosca macho
5 169-841 1 T de reducción
6 113-006LC 1 Tubo NPT de 1-1/4" x 27-1/2"
7 169-722 1 T de reducción
8 169-724 1 Tapón
9 113-006LL 1 Tub. NPT de 1" x 9"
10 S30-059 1 Válvula de flotador NPT de 1"
10.1 142-002DC 1 Rondana de securidad
10.2 128-129 1 Manija
10.3 S27-278 1 Válvula de flotador de 1"(con tuerca)
10.31 110-214 1 Tuerca (solamente)
10.4 140-720 1 Soporte de tope
10.5 124-048 1 Rondana
11 151-001 2 Gancho
12 113-006LK 1 Tubo NPT de 1" x 12"
13 169-723 1 Codo NPT de 90° de 1"
14 S24-189 1 Conjunto de cabezal rociador
14.1 S24-193 1 Conjunto de cubierta
14.11 187-053 1 Casco del cabezal rociador
14.12 154-147 1 Anillo
14.2 S24-188 1 Conj. del cabezal rociador de plástico
14.21 S24-187 1 Control del flujo, 23 GPM
15 128-156A 1 Varilla de tiro
16 269-915 1 Almohadilla de agarre preempaquetada
17 169-025 2 Codo
18 169-726 1 Unión NPT hembra de 1/2"
19 113-006QX 1 Tubo NPT de 1-1/4" x 7-3/32"
20 113-006LQ 3 Tubo NPT x 3-1/2"
21 S30-070 1 Conjunto de válvula de bola y manija
21.1 S27-282 1 Válvula de bola de 1/2" (con tuerca)
21.11 110-215 1 Tuerca (solamente)
21.2 S08-336 1 Conjunto de la manilla
21.3 142-002DA 1 Contratuerca
21.4 153-372R 1 Adaptador
22 169-764 1 Codo NPT de 90° de 1-1/4"
23 113-006LE 1 Tubo de empalme 1-1/4" NPT x 3"
24 S90-281 1 Conj. del recipiente de acero inoxidable
24.1 111-039 1 Conex. de entrada de desagüe
24.2 124-028 1 Junta del sello central
24.3 187-053 1 Receptor de lavado de los ojos
24.4 173-009 1 Coladera
24.5 S21-073 1 Conjunto tub. de suministro
24.6 113-1159 1 Espaciador
24.7 S05-100 1 Guía del lavado de los ojos
24.8 107-371 2 Cubiertas contra el polvo con ligaduras
24.9 269-651 1 Receptor de espiga giratoria
24.10 124-055 2 Anillo cuádruple
24.11 139-087 1 Conj. de aros de rociado
24.12 110-199 1 Tuerca cerrada
25 S45-572 1 Preempaquetado de HFSO
25.1 161-025 1 Tuerca hexagonal
25.2 128-136 1 Manija de la válvula
25.3 269-646 2 Gancho en “S”
25.4 134-009A 1 Cadena de acero inoxidable
25.5 181-008 1 Pedal
25.6 160-382 1 Tornillo
25.7 161-140 1 Tuerca
25.8 147-026 1 Perno de ojo
25.9 142-002BT 1 Rondana de seguridad
26 114-052 1 Letero de seguridad
27 204-421 1 Etiqueta de emergencia
Art. Pieza N° Cant Descripción Art. Pieza N° Cant Descripción
Paquete S30-071 incluye art. 21.11, 21.2, 21.3, 21.4
