Bradley S19-310UU User manual

Installation
P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
215-163UU Rev. Z; ECN 15-05-010
© 2015 Bradley
Page 1 of 13 3/31/2015
S19-310UU
Combination Drench Shower
and Eyewash
Combiné douche oculaire
Combinación de ducha de aspersión
y lavaojos
Table of Contents
Pre-Installation Information ......................... 2
Installation Instructions ............................ 3
Assembly of Components .......................... 4
Parts List ....................................... 5
Table des matières
Avant l’installation ................................ 6
Instructions d’installation ........................... 7
Assemblage des composantes ...................... 8
Liste des pièces.................................. 9
Contenido
Información previa a la instalación .................. 10
Instrucciones de instalación ....................... 11
Armado de los componentes ...................... 12
Lista de piezas ................................. 13

2
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it with the
owner or maintenance department. Compliance and conformity to drain requirements and
other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding
any packaging material. If any parts are missing, do not begin installation until you obtain the
missing parts.
Flush the water supply lines before beginning installation and after installation is complete.
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be
“ON” at all times. Provisions shall be made to prevent unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. Flushing fluid
should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance with
ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be trained
regarding the placement and proper operation of emergency equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.
com or call 1-800-BRADLEY.
Product warranties and service parts information may also be found under ”Products” on our
web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

3
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Installation
Supplies Required:
• (3) 3⁄8" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1¼" NPT water supply inlet and 1¼"
NPT drain outlet on unit
• Adequate supply pipe supports
• Minimum 4" (102mm) drain to accommodate
30 gallons (115 liters) per minute discharge for
shower waste
• OPTIONAL: sign-mounting hardware
Local codes may require the installation of a
backflow prevention valve to complete proper
installation. Compliance with local codes is the
responsibility of the installer. Valve must be tested
annually to verify that it is functioning properly.
Backflow prevention valves are not included with
the fixture and may be supplied by the contractor or
purchased from Bradley Corporation.
Step 1: Secure base to floor
1. Install three suitable anchors (supplied by installer) for
3⁄8" bolts in the floor.
2. Bolt the base to the floor anchors using 3⁄8" bolts
(supplied by installer).
Step 2: Assemble components
1. Assemble the remaining unit components as shown
on page 4.
• Apply pipe sealant (by installer) to all male-
threaded pipe joints.
• Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring. Place the grip pad on the pipe, then
put the wrench over the grip pad and turn the
pipe with the wrench.
• When connecting the steel chain, first connect
the chain to the “S” hook on the foot treadle.
Then, with the foot treadle raised up, straighten
the chain and connect a link to the “S” hook on
the valve handle. Make sure the chain is pulled
tight. The length of chain will vary.
• Bottom edge of the showerhead should be 85"
(2159mm) from floor.
Step 3: Connect water supply
IMPORTANT! Do not rely on Bradley’s Combination
Unit to support supply piping.
1. Connect water supply piping to 1¼" NPT inlet on unit
(piping by installer). Provide adequate supports (by
installer) for supply pipe using pipe hangers or other
means.
2. Connect drain piping to 1¼" NPT drain outlet on unit
(piping by installer).
3. Hang the safety sign from the unit with the curtain
hooks provided (or mount it to the wall using sign-
mounting hardware by installer).
All dimensions assume standard thread
engagement. Variations in manufacturing
allow for +/- 1⁄8" (3mm) per threaded joint.
To find the tolerance of a dimension, add
the number of thread joints in between a
dimension and multiply it by 1⁄8" (3mm).
Ø 9" (229mm)
Flange with (3) Ø
3⁄8" (10mm) Holes
on Ø 8" (203mm)
Bolt Circle
Top View
From Bowl
25-1/4"
(641mm)
6"
(152mm)
25-1/2"
(648mm)
85"
(2159mm)
Suggested
Height to
Floor 66"
(1676mm)
Suggested
Height to
Floor
5-3/4"
(146mm)
36-1/2"
(927mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
10-1/2"
(267mm)
9-1/2"
(241mm)

4
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010

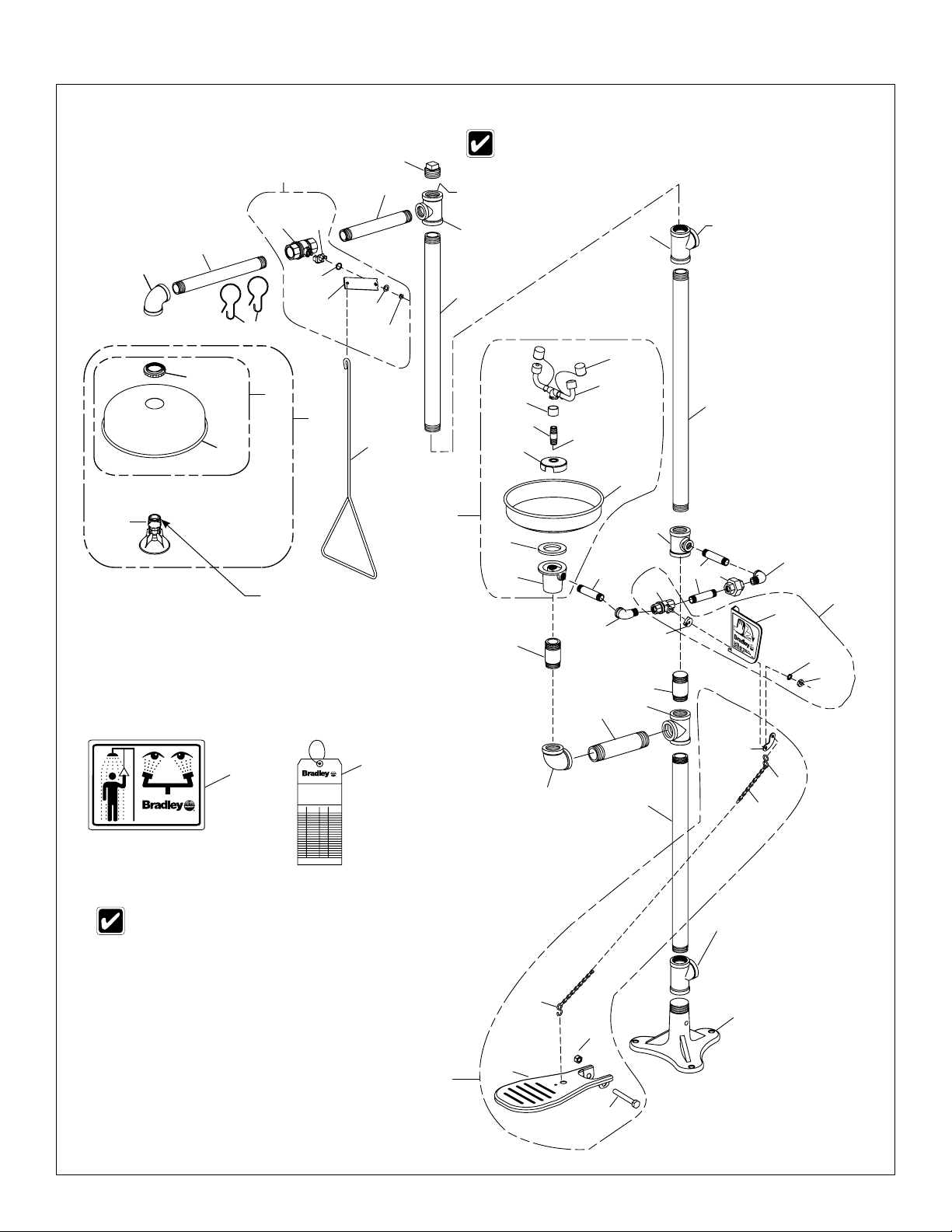

Assembly of Components
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL: 1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
26 27
13
6
2
7
8
9
3
11
12
24.1
24.2
24.3
24.4
24.5
24.7
24.8
10
15
10.1
10.31
10.2
10.4
10.3
10.5
24.6
21.3
21.11
21.1
21.4
21.2
25.2
25.3
25.4
25.3
25.1
25.6
25.5
21
25
5
17
4
3
20
2
22
19
1
23 17
2
18
24
20
14.11
14.12
14
14.1
14.2
Items 10.1–10.5 come preassembled as Item 10.
Items 14.1–14.2 come preassembled as Item 14.
Items 24.1–24.8 come preassembled as Item 24.
Flow control
this end
1¼" NPT
Supply Inlet
1¼" NPT
Drain Outlet
If tee (Item 7) is used as a supply inlet,
use plug (Item 8) on tee (Item 2)
Optional 1¼" NPT Supply
Inlet (best for rigid support)
NOTE: Use
teflon tape
only.

5
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Parts List
Prepack S30-071 includes items 21.11, 21.2, 21.3, 21.4
Item Part No. Qty. Description
1 131-059 1 Base
2 169-727 3 Pipe Tee 1¼" NPT
3 113-006LW 2 Pipe 1¼" NPT x 22½"
4 S06-136 1 Plugged Nipple 1¼" NPT x 3"
5 169-841 1 Reducing Tee
6 113-006LC 1 Pipe 1¼" NPT x 27½"
7 169-722 1 Reducing Tee
8 169-724 1 Pipe Plug 1¼" NPT
9 113-006LL 1 Pipe 1" NPT x 9"
10 S30-059 1 Stay-Open Ball Valve 1" NPT
10.1 142-002DC 1 Lockwasher
10.2 128-129 1 Handle
10.3 S27-278 1 1" Ball Valve with Jam Nut
10.31 110-214 1 Jam Nut only
10.4 140-720 1 Stop Bracket
10.5 124-048 1 Washer, Friction
11 113-006LK 1 Pipe 1" NPT x 12"
12 169-847 1 90° Elbow 1" NPT
13 151-001 2 Curtain Hook
14 S24-189 1 Showerhead Assembly
14.1 S24-193 1 Shroud Assembly
14.11 187-053 1 Showerhead Shell
14.12 154-147 1 Ring
14.2 S24-188 1 Plastic Showerhead Assembly
15 128-156A 1 Pull Rod - 25" Long
16 269-915 1 Grip Pad (not shown)
17 169-025 2 Elbow ½" NPT
18 169-726 1 Union ½" Female NPT
19 113-006QX 1 Pipe 1¼" NPT x 7-3⁄32"
20 113-006LQ 3 Pipe ½" NPT x 3½"
Item Part No. Qty. Description
21 S30-070 1 ½" Valve/Handle Prepack
21.1 S27-282 1 ½" Ball Valve with Jam Nut
21.11 110-215 1 Jam Nut only
21.2 S08-336 1 Handle Assembly
21.3 142-002DA 1 Lockwasher
21.4 153-372R 1 Adapter
22 169-764 1 90° Pipe Elbow 1¼" NPT
23 113-006LE 1 Pipe Nipple 1¼" NPT x 3"
24 S90-285 1 Stainless Steel Eyewash Bowl
24.1 111-039 1 Inlet-Drain Fitting
24.2 124-028 1 Center Seal Gasket
24.3 187-053 1 Dust Cover Assembly
24.4 173-009 1 Cup Strainer
24.5 S21-071 1 Stem Pipe Assembly
24.6 113-1159 1 Spacer, Drain
24.7 S05-091 1 Eyewash Yoke
24.8 107-371 2 Tethered Dust Cover
25 S45-572 1 Foot Treadle Kit
25.1 181-014 1 Treadle
25.2 128-136 1 Valve handle
25.3 269-646 2 “S” Hook
25.4 134-009A 1 Stainless Steel Chain
25.5 160-382 1 Screw
25.6 161-163 1 Nut
26 114-052 1 Safety Sign
27 204-421 1 Emergency Inspection Tag

6
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien.
L’installateur est responsable de la conformité de l’installation aux codes pour des drain et
codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau
est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours
OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au
moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon fonctionement.
Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an pour assurer sa
conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses
doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel
d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site
Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

7
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Installation
Equipements nécessaires :
• 3 ancrages au sol et boulons de 3⁄8"
• Produit d’étanchéité pour tuyaux
• Tuyau d’alimentation pour branchement au raccord
NPT de 1¼" d’arrivée d’eau de l’appareil
• Supports adéquats pour la tuyauterie d’alimentation
• Tuyau de vidange de 1¼" NPT pour la douche oculaire
• Un renvoi de 4" minimum pour la douche d’urgence
assurant une capacité de vidange de 30 gal/mn (115 l/mn)
• Quincaillerie pour l’installation de l’enseigne
Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour réaliser
une installation appropriée. L’installateur est responsable
de la conformité aux codes locaux. La soupape doit être
testée une fois par an pour vérifier qu’elle fonctionne
correctement. Les soupapes de prévention d’écoulement de
retour ne sont pas fournies avec l’appareil et peuvent être
fournies par l’entrepreneur ou achetées auprès de Bradley
Corporation.
Étape 1: Fixation de la bride au sol
1. Installez 3 ancrages (non fournis) pour vis de 3⁄8" dans le sol.
2. Vissez la bride dans les ancrages à l’aide des vis de 3⁄8" (non
fournies).
Étape 2 : Assemblage des composantes
1. Assemblez d’abord la douche d’urgence, puis la douche
oculaire (voir page 8).
• Mettez du produit d’étanchéité (non fourni) sur tous les
filetages mâles.
• Utilisez des tampons autour des tuyaux pour ne pas
les endommager lors du serrage. Placez le tampon sur
le tuyau puis la clé par dessus. Laissez le tampon en
place, et tournez le tuyau avec la clé.
• Le bord inférieur de la pomme de la douche d’urgence
doit se trouver à 2159mm (85
" ) du sol.
• Pour relier la chaîne en acier il faut d’abord la fixer au
crochet en S de la pédale. Ensuite, la pédale étant
relevée, tendez la chaîne et accrochez un maillon au
crochet en S situé sur la manette du robinet. La chaîne
doit être bien tendue. Sa longueur est variable.
Étape 3 : Raccordement de l’alimentation
en eau
IMPORTANT ! Ne pas utiliser la douche d’urgence Bradley
pour supporter la tuyauterie d’alimentation.
1. Raccordez l’alimentation en eau sur l’orifice d’alimentation
de 1¼" NPT de la douche d’urgence (tuyauterie non fournie).
Prévoyez des supports adéquats (non fournis) pour la
tuyauterie d’alimentation.
2. Raccordez le tuyau de vidange sur l’orifice de vidange de 1¼"
NPT de la douche d’urgence (tuyauterie non fournie).
3. Installer l’enseigne de sécurité au mur à l’aide de la
quincaillerie d’installation (fournie par l’installateur).
Toutes les dimensions supposent un engagement
de filetage standard. Les variations de fabrication
prévoient +/- 3,1 mm (1⁄8") par joint fileté. Pour
trouver la tolérance d’une dimension, ajouter le
nombre de joints filetés entre une dimension et le
multiplier par 3,1 mm (1⁄8").
Bride Ø 9” (229mm)
avec (3) trois trous
de Ø 3⁄8” (10mm) sur
un de Ø 8” (203mm)
Vue supérieure de
cuvette
25-1/4"
(641mm)
6"
(152mm)
25-1/2"
(648mm)
85"
(2159mm)
du sol 66"
(1676mm)
du sol
5-3/4"
(146mm)
36-1/2"
(927mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
10-1/2"
(267mm)
9-1/2"
(241mm)

8
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010
Assembage des composantes
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas.S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
26 27
13
6
2
7
8
9
3
11
12
24.1
24.2
24.3
24.4
24.5
24.7
24.8
10
15
10.1
10.31
10.2
10.4
10.3
10.5
24.6
21.3
21.11
21.1
21.4
21.2
25.2
25.3
25.4
25.3
25.1
25.6
25.5
21
25
5
17
4
3
20
2
22
19
1
23 17
2
18
24
20
14.11
14.12
14
14.1
14.2
Alimentation
1¼" NPT
Orifice de vidange
1¼" NPT
Les articles 10.1–10.5 sont préassemblés tel que 10.
Les articles 14.1–14.2 sont préassemblés tel que 14.
Les articles 24.1–24.8 sont préassemblés tel que 24.
Si le raccord en té (point nº 7) est utilisé comme orifice
d’admission, utiliser le bouchon (point nº 8) au point nº 2.
Alimentation
1¼" NPT
Contrôle du
débit, ce bout
NOTE: Utiliser
uniquement du
ruban de téflon.

9
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Liste des piéces
Paquet S30-071 comprend les éléments 21.11, 21.2, 21.3, 21.4
Piéce Réf Qté Description
1 131-059 1 Bride
2 169-727 3 Té 1¼" NPT
3 113-006LW 2 Tuyau 1¼" NPT x 22½"
4 S06-136 1 Mamelon obturé. 1¼" NPT x 3"
5 169-841 1 Té de réduction
6 113-006LC 1 Tuyau 1¼" NPT x 27½"
7 169-722 1 Té de réduction
8 169-724 1 Bouchon 1¼" NPT
9 113-006LL 1 Tuyau 1" NPT x 9"
10 S30-059 1 Robinet de 1" à tournant
sphérique
10.1 142-002DC 1 Rondelle de blocage
10.2 128-129 1 Manette
10.3 S27-278 1 Robinet 1" (avec écrou)
10.31 110-214 1 Écrou (seulement)
10.4 140-720 1 Support d’arrêt
10.5 124-048 1 Rondelle
11 113-006LK 1 Tuyau 1" NPT x 12"
12 169-847 1 Coude 90° de 1" NPT
13 151-001 2 Crochet
14 S24-189 1 Tête de douche
14.1 S24-193 1 Couvercle
14.11 187-053 1 Corps de douche
14.12 154-147 1 Anneau
14.2 S24-188 1 Pommeau de douche plastique
15 128-156A 1 Tige - 25"
16 269-915 1 Tampon anti dérapant (non
montré)
17 169-025 2 Coude de 1/2" NPT
18 169-726 1 Union ½" Femelle NPT
19 113-006QX 1 Tuyau 1¼" NPT x 7-3⁄32"
20 113-006LQ 3 Tuyau ½" NPT x 9 cm (3½")
Piéce Réf Qté Description
21 S30-070 1 Trousse robinet de ½" et
poignée
21.1 S27-282 1 Robinet ½" (avec écrou)
21.11 110-215 1 Écrou (seulement)
21.2 S08-336 1 Assemblage de manette
21.3 142-002DA 1 Rondelle de blocage
21.4 153-372R 1 Adapteur
22 169-764 1 Tuyau Coude 90° 1¼" NPT
23 113-006LE 1 Mamelon de tuyau 1¼" NPT x 3"
24 S90-285 1 Récepteur en acier inoxydable
24.1 111-039 1 Raccordement d’entrée du drain
24.2 124-028 1 Joint d’etanchéité
24.3 187-053 1 Assemblage du récepteur inox
24.4 173-009 1 Filtre à tamis
24.5 S21-071 1 Tige d’alimentation
24.6 113-1159 1 Entretoise
24.7 S05-091 1 Assemblage de cadre
24.8 107-371 2 Couvercle anti-poussières
25 S45-572 1 Trousse pédale
25.1 181-014 1 Pédale
25.2 128-136 1 Manette de robinet
25.3 269-646 2 Crochet en S
25.4 134-009A 1 Chaîne en acier inoxydable
25.5 160-382 1 Vis
25.6 161-163 1 Écrou
26 114-052 1 Enseigne de sécurité
27 204-421 1 Etiquette d’inspection

10
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento de
Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para
desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén
incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza, no intentar
instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no
haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad
debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de evitar el corte
no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos
de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30
PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de que
cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben
recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia en
conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com
o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en nuestro
sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

11
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Todas las dimensiones asumen el enganche de
rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1⁄8") por junta roscada.
Para encontrar la tolerancia de una dimensión,
agregue el número de juntas roscadas entre una
dimensión y multiplíquelo por 3,1 mm (1⁄8").
Instalación
Materiales necesarios:
• (3) anclas para el piso y pernos de 3⁄8"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1¼"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1¼" para el
mecanismo del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
Los códigos locales pueden exigir la instalación de una válvula
de prevención de contraflujo para completar la instalación
correcta. La conformidad con los códigos locales es de
responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta.
Las válvulas de prevención de contraflujo no se incluyen con
el accesorio y las puede proporcionar el contratista o las
puede comprar en Bradley Corporation.
Paso 1: Fijar la base al piso
1. Instalar en el piso tres anclas adecuadas (suministradas por el
instalador) para pernos de 3⁄8".
2. Empernar la base a las anclas del piso usando pernos de 3⁄8"
(suministrados por el instalador).
Paso 2: Montar los componentes
1. Montar primero los componentes de la ducha de alto flujo y luego
montar los componentes del mecanismo para el lavado de los
ojos (página 12).
• Aplicar sellador de tubería (suministrada por el instalador)
a todas las juntas de tubería de rosca macho.
• Usar una almohadilla de agarre alrededor de la tubería
al apretar para evitar estropearla. Colocar la almohadilla
de agarre en la tubería y entonces poner la llave sobre la
almohadilla . Con la almohadilla de agarre colocada, girar
la tubería con una llave.
• El borde inferior del cabezal rociador debe quedar a
2159mm (85") del piso.
• Al colocar la cadena de acero, connectar primero la
cadena al gancho “S” del pedal. Entonces, con el pedal
levantado, enderezar la cadena y connectar un enlace
al gancho “S” en la manija de la válvula. Aseguarse de
que la cadena de acero esté bien estirada. El largo de la
cadena a usar varía.
Paso 3: Conectar el suministro de agua
¡IMPORTANTE! No contar con la unidad combinada Bradley
para sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la entrada NPT de
1¼" en la unidad (tubería suministrada por el instalador). Proveer
los soportes adecuados (suministrados por el instalador) para
la tubería de suministro usando ganchos para tubería u otros
medios.
2. Conectar la tubería de desagüe a la salida de desagüe NPT de
1¼" en la unidad (tubería suministrada por el instalador).
3. Fije el aviso de seguridad a la pared, usando tornillería adecuada
(proporcionada por el instalador).
Brida de Ø 9” (229mm)
con (3) orificios de Ø 3⁄8”
(10mm) en un circulo de
perno de Ø 8” (203mm)
Vista superior desde
el tazón de fuente
25-1/4"
(641mm)
6"
(152mm)
25-1/2"
(648mm)
85"
(2159mm)
al piso 66"
(1676mm)
al piso
5-3/4"
(146mm)
36-1/2"
(927mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
10-1/2"
(267mm)
9-1/2"
(241mm)

12
S19-310UU Installation
3/31/2015 Bradley • 215-163UU Rev. Z; ECN 15-05-010
Armado de los componentes
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas.S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
26 27
13
6
2
7
8
9
3
11
12
24.1
24.2
24.3
24.4
24.5
24.7
24.8
10
15
10.1
10.31
10.2
10.4
10.3
10.5
24.6
21.3
21.11
21.1
21.4
21.2
25.2
25.3
25.4
25.3
25.1
25.6
25.5
21
25
5
17
4
3
20
2
22
19
1
23 17
2
18
24
20
14.11
14.12
14
14.1
14.2
Si el acoplamiento en T se usa como
entrada, utilizar el tapón artículo Nº 2.
Los artículos del 10.1 al 10.5 vienen
previamente montados como Artículo 10.
Los artículos del 14.1 al 14.2 vienen
previamente montados como Artículo 14.
Los artículos del 24.1 al 24.8 vienen
previamente montados como Artículo 24.
Entrada de
suministro
1¼" NPT
Salida de drenado
1¼¼" NPT
Entrada de suministro
1¼" NPT
Control del
flujo en este
extremo
NOTA: Usar
cinta de teflon
solamente.

13
Installation S19-310UU
Bradley • 215-163UU Rev. Z; ECN 15-05-010 3/31/2015
Lista de piezas
Paquete S30-071 incluye art. 21.11, 21.2, 21.3, 21.4
Art. Pieza N° Cant Descripción
1 131-059 1 Base
2 169-727 3 Tubo en T NPT de 1¼"
3 113-006LW 1 Tubo NPT de 1¼" x 22½"
4 S06-136 1 Tubo de empalme de rosca
macho
5 169-841 1 T de reducción
6 113-006LC 1 Tubo NPT de 1¼" x 27½"
7 169-722 1 T de reducción
8 169-724 1 Tapón
9 113-006LL 1 Tub. NPT de 1" x 9"
10 S30-059 1 Válvula de flotador NPT de 1"
10.1 142-002DC 1 Rondana de securidad
10.2 128-129 1 Manija
10.3 S27-278 1 Válvula de flotador de 1" (con
tuerca)
10.31 110-214 1 Tuerca (solamente)
10.4 140-720 1 Soporte de tope
10.5 124-048 1 Rondana
11 113-006LK 1 Tubo NPT de 1" x 12"
12 169-847 1 Codo NPT de 90° de 1"
13 151-001 2 Gancho
14 S24-189 1 Conjunto de cabezal rociador
14.1 S24-193 1 Conjunto de cubierta
14.11 187-053 1 Casco del cabezal rociador
14.12 154-147 1 Anillo
14.2 S24-188 1 Conj. del cabezal rociador de
plástico
15 128-156A 1 Varilla de tiro
16 269-915 1 Almohadilla de agarre
preempaquetada
17 169-025 2 Codo NPT de ½"
18 169-726 1 Unión NPT hembra de ½"
19 113-006QX 1 Tubo NPT de 1¼" x 7-3⁄32"
20 113-006LQ 3 Tubo NPT x 3½"
Art. Pieza N° Cant Descripción
21 S30-070 1 Conjunto de válvula de bola y
manija
21.1 S27-282 1 Válvula de bola de ½" (con
tuerca)
21.11 110-215 1 Tuerca (solamente)
21.2 S08-336 1 Conjunto de la manilla
21.3 142-002DA 1 Contratuerca
21.4 153-372R 1 Adaptador
22 169-764 1 Codo NPT de 90° de 1¼"
23 113-006LE 1 Tubo de empalme 1¼" NPT x
3"
24 S90-285 1 Conj. del recipiente de acero
inoxidable
24.1 111-039 1 Conex. de entrada de desagüe
24.2 124-028 1 Junta del sello central
24.3 187-053 1 Receptor de lavado de los ojos
24.4 173-009 1 Coladera
24.5 S21-071 1 Conjunto tub. de suministro
24.6 113-1159 1 Espaciador
24.7 S05-091 1 Guía del lavado de los ojos
24.8 107-371 2 Cubiertas contra el polvo con
ligaduras
25 S45-572 1 Kit de Pedal
25.1 181-014 1 Pedal
25.2 128-136 1 Manija de la válvula
25.3 269-646 2 Gancho en “S”
25.4 134-009A 1 Cadena de acero inoxidable
25.5 160-382 1 Tornillo
25.6 161-163 1 Tuerca
26 114-052 1 Letero de seguridad
27 204-421 1 Etiqueta de emergencia
