Bradley S19-310SBFW User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-163SBFW Rev. K; ECM 08-539
© 2009 Bradley Corporation
Page 1 of 13 6/9/09
S19-310SBFW
Combination Drench Shower and
Eye/Face Wash
Combiné douche oculaire/faciale
Combinación de ducha de
aspersión y lavaojos/rostro
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . 2
Installation Instructions. . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l’installation. . . . . . . . . . . . . . . . . . . . . . 6
Instructions d’installation . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . 8
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación. . . . . . . . 10
Instrucciones de instalación. . . . . . . . . . . . . 11
Montaje de los componentes. . . . . . . . . . . . 12
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . 13

2
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation or installation of this product, visit www.
bradleycorp.com or call 1-800-BRADLEY.
Product warranties and parts information may also be found under ”Products” on our
web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09

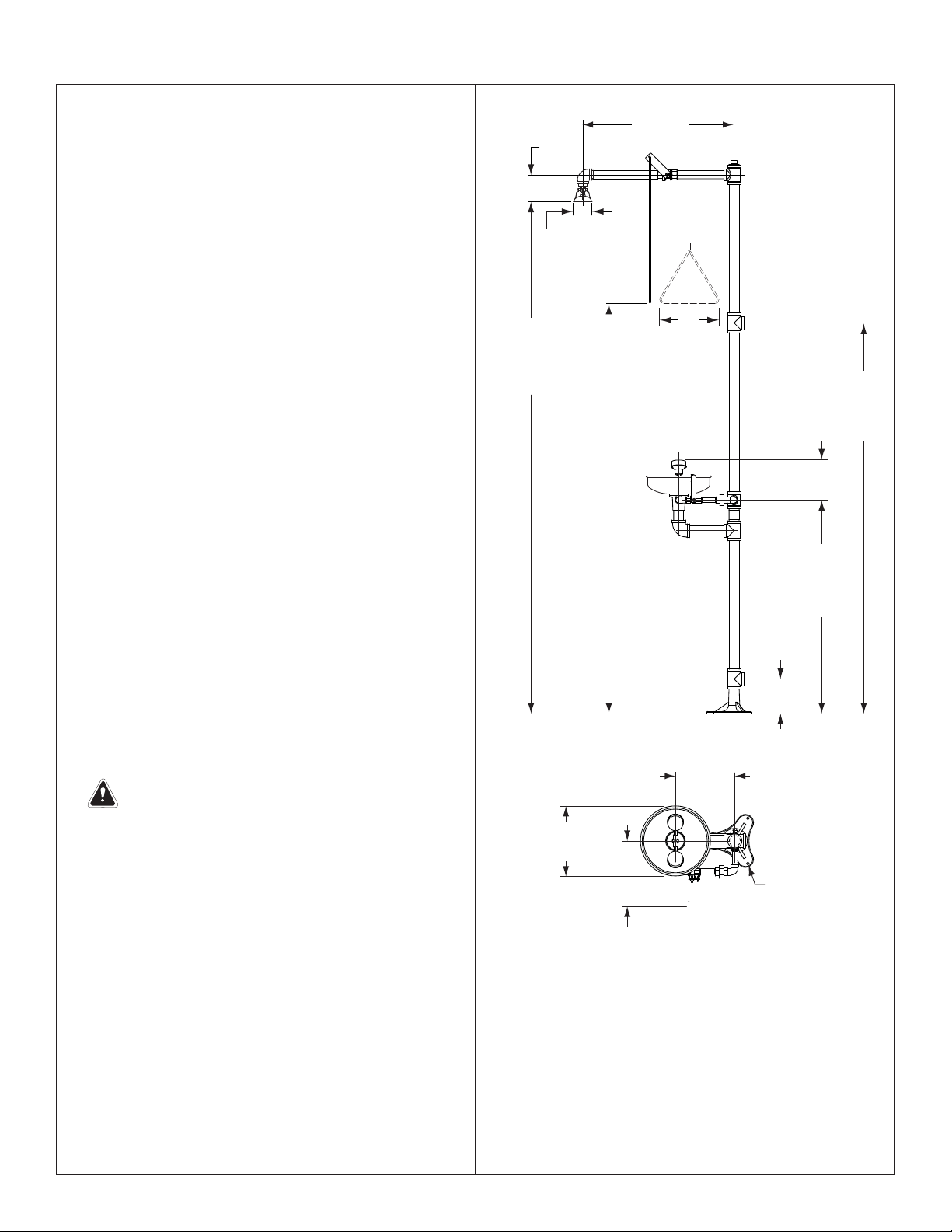

Ø9" (229mm) Flange
with (3) Ø3⁄8" (10mm)
Holes on Ø8" (203mm)
Bolt Circle
Top View From Bowl
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
to Bottom
of Base
6811⁄16"
(1745mm)
to Bottom
of Base
Ø 10¾"
(273mm)
36½"
(927mm)
to Bottom
of Base
65⁄8"
(168mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
to Bottom
of Base
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm)
Installation
Supplies Required:
• (3)
3⁄8" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1¼" NPT water supply inlet and to 1¼" NPT
drain outlet on unit
• Adequate supply pipe supports
• Min. 4" drain to accommodate 30 gallons per minute
discharge for shower waste
• OPTIONAL: sign-mounting hardware
NOTE: Local codes may require the installation
of a backflow prevention valve to complete proper
installation. Compliance with local codes is the
responsibility of the installer. Valve must be tested
annually to verify that it is functioning properly. Backflow
prevention valves are not included with the fixture and
may be supplied by the contractor or purchased from
Bradley Corporation.
Step 1: Secure base to floor
1. Install three suitable anchors (supplied by installer)
for 3⁄8" bolts in the floor.
2. Bolt the base to the floor anchors using 3⁄8" bolts
(supplied by installer).
Step 2: Assemble components
1. Assemble the remaining unit components as
shown on page 4.
• Apply teflon tape or pipe sealant (supplied by
installer) as required to all male-threaded pipe
joints.
• Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring the Bradtect® protective, safety yellow
coating. Place the grip pad on the pipe, then put
the wrench over the grip pad and turn the pipe
with the wrench.
• The bottom edge of the showerhead should be
86" (2184mm) from the floor.
Step 3: Connect water supply
IMPORTANT: Do not rely on Bradley’s
Combination Unit to support supply piping.
1. Connect water supply piping to 1¼" NPT inlet
on unit (piping by installer). Provide adequate
supports (by installer) for supply pipe using pipe
hangers or other means.
2. Connect drain piping to 1¼" NPT drain outlet on
unit (piping by installer).
3. Hang the safety sign from the unit with the curtain
hooks provided (or mount it to the wall using sign-
mounting hardware by installer).
NOTE: All dimensions assume standard thread
engagement. Variations in manufacturing allow for
+/- 1⁄8" (3mm) per threaded joint. To find the tolerance
of a dimension, add the number of thread joints in
between a dimension and multiply it by 1⁄8" (3mm).

4
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539

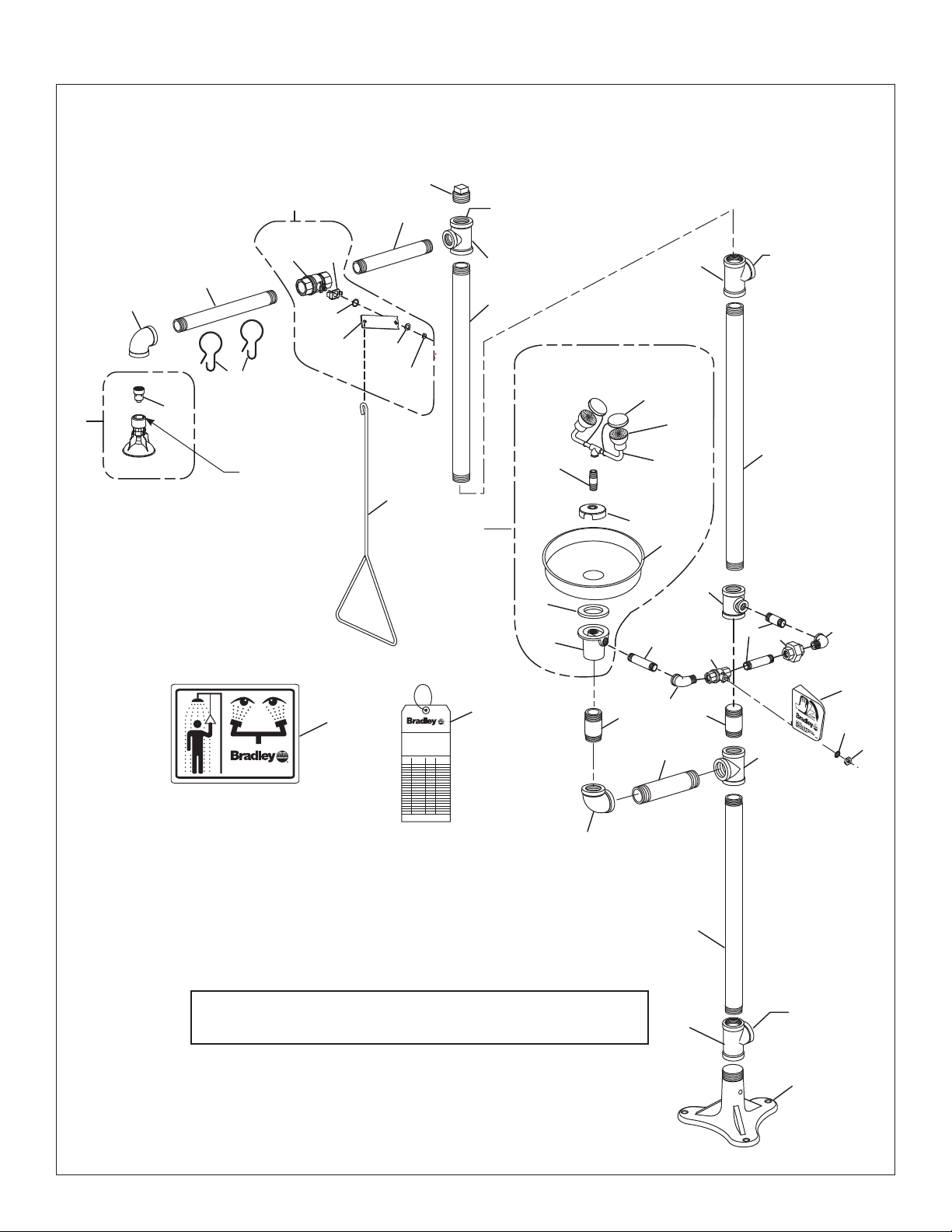

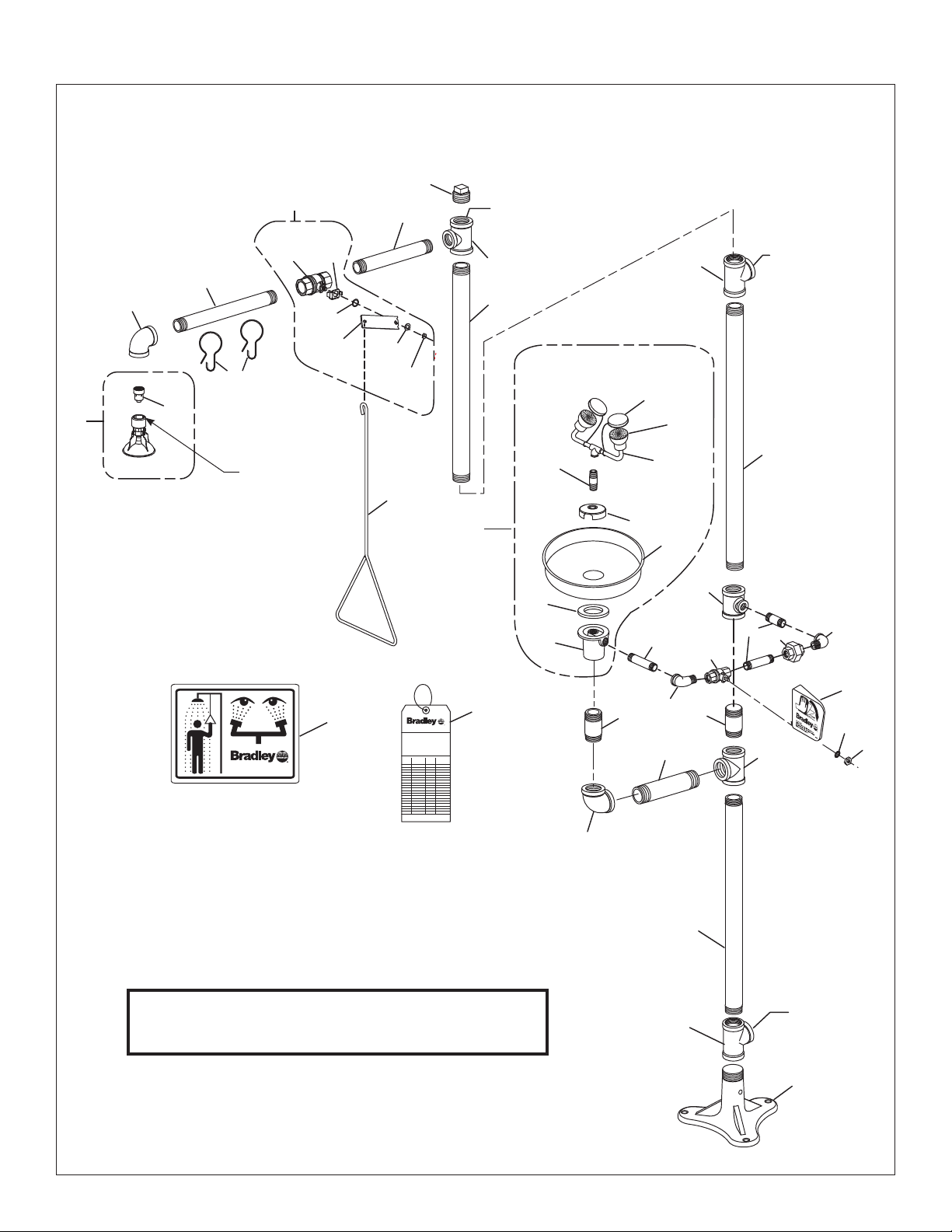

Assembly of Components
15
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
19
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
23
21.1
21
22
18
10
10.1
10.31
10.2
10.4
10.3
10.5
26
26.6
26.7
26.8
14 14.1
Optional 1¼" NPT Supply
Inlet (best for rigid support)
1¼" NPT
Supply Inlet
1¼" NPT
Drain Outlet
NOTE: If tee (Item 7) is used as a supply
inlet, use plug (Item 8) on tee (Item 2).
NOTE: Items 10.1–10.5 come preassembled as Item 10.
Items 26.1–26.8 come preassembled as Item 26.
NOTE: Use
teflon tape
only.

5
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09
Parts List
1 131-059 1 Base
2 169-727 3 Pipe Tee 1¼" NPT
3 113-006LW 2 Pipe 1¼" NPT x 22½"
4 S06-136 1 Plugged Nipple 1¼" NPT x 3"
5 169-841 1 Reducing Tee 1¼" x 1¼" x ½"
6 113-006LC 1 Pipe 1¼" NPT x 27½"
7 169-722 1 Reducing Tee 1¼" x 1¼" x 1"
8 169-724 1 Pipe Plug 1¼" NPT
9 113-006LL 1 Pipe 1" NPT x 9"
10 S30-059 1 Stay-Open Ball Valve Assy. 1" NPT
10.1 142-002DC 1 Lockwasher
10.2 128-129 1 Handle
10.3 S27-278 1 1" Ball Valve with Jam Nut
10.31 110-214 1 Jam Nut only
10.4 140-720 1 Stop Bracket
10.5 124-048 1 Washer, Friction
11 151-001 2 Curtain Hook
12 113-006LK 1 Pipe 1" NPT x 12"
13 169-847 1 90° Elbow 1" NPT
14 S24-188 1 Showerhead Assembly
14.1 S24-187 1 Flow Control Assembly, 23 GPM
15 128-156A 1 Pull Rod - 25" Long
16 269-915 1 Grip Pad (not shown)
17 169-025 2 Elbow ½" NPT
18 169-726 1 Union ½" Female NPT
19 113-006LQ 3 Pipe ½" NPT x 3½"
20 113-006QX 1 Pipe 1¼" NPT x 73⁄32"
21 S27-282 1 ½" Ball Valve with Jam Nut
21.1 110-215 1 Jam Nut only
22 128-135 1 Handle, Plastic
23 142-002DA 1 Lockwasher
24 169-764 1 90° Pipe Elbow 1¼" NPT
25 113-006LE 1 Pipe Nipple 1¼" NPT x 3"
26 S90-352 1 Stainless Steel Bowl Assembly
26.1 111-039 1 Inlet Drain Fitting
26.2 124-028 1 Center Seal Gasket
26.3 187-053 1 Plastic Eyewash Bowl
26.4 173-009 1 Cup Strainer
26.5 113-1150 1 Supply Pipe
26.6 S05-091P 1 Eye/Face Wash Yoke
26.7 S05-135 2 Sprayhead
26.8 S53-063 2 Tethered Dust Cover
27 114-052 1 Safety Sign
28 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description
Prepack S45-122 includes items 21, 21.1, 22, 23
Prepack S45-123 includes items 21.1, 22, 23

6
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle
ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes
pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir
les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de rinçage
à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit être tiède
conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par
an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur
notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

7
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09
Installation
Equipements nécessaires :
• 3 ancrages au sol et boulons de 3⁄8"
• Produit d’étanchéité pour tuyaux
• T uyau d’alimentation pour branchement au raccord NPT
de 1¼" d’arrivée d’eau de l’appareil
• Supports adéquats pour la tuyauterie d’alimentation
• Tuyau de vidange de 1¼" NPT pour la douche oculaire
• Un renvoi de 4" minimum pour la douche d’urgence
assurant une capacité de vidange de 30 gal/mn (115 l/mn)
• Quincaillerie pour l’installation de l’enseigne
Note : Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour réaliser
une installation appropriée. L’installateur est responsable de
la conformité aux codes locaux. La soupape doit être testée
une fois par an pour vérifier qu’elle fonctionne correctement.
Les soupapes de prévention d’écoulement de retour ne sont
pas fournies avec l’appareil et peuvent être fournies par
l’entrepreneur ou achetées auprès de Bradley Corporation.
Étape 1: Fixation de la bride au sol
1. Installez 3 ancrages (non fournis) pour vis de 3⁄8 "
dans le sol.
2. Vissez la bride dans les ancrages à l’aide des vis de
3⁄8
" (non fournies).
Étape 2 : Assemblage des composantes
1. Assemblez d’abord la douche d’urgence, puis la
douche oculaire (voir page 8).
• Mettez du produit d’étanchéité (non fourni) sur
tous les filetages mâles.
• Utilisez des tampons autour des tuyaux pour ne
pas les endommager lors du serrage. Placez
le tampon sur le tuyau puis la clé par dessus.
Laissez le tampon en place, et tournez le tuyau
avec la clé.
• Le bord inférieur de la pomme de la douche
d’urgence doit se trouver à 86
" (2184mm) du sol.
Étape 3 : Raccordement de l’alimentation en eau
IMPORTANT: Ne pas utiliser la douche
d’urgence Bradley pour supporter la
tuyauterie d’alimentation.
1. Raccordez l’alimentation en eau sur l’orifice
d’alimentation de 1¼
" NPT (tuyauterie non fournie).
Prévoyez des supports adéquats (non fournis) pour
la tuyauterie d’alimentation.
2. Raccordez le tuyau de vidange sur l’orifice de
vidange de 1¼
" NPT (tuyauterie non fournie).
3. Installer l’enseigne de sécurité au mur à l’aide de la
quincaillerie d’installation (fournie par l’installateur).
Note : Toutes les dimensions supposent un engagement de
filetage standard. Les variations de fabrication prévoient
+/- 3,1 mm (1⁄8") par joint fileté. Pour trouver la tolérance
d’une dimension, ajouter le nombre de joints filetés entre
une dimension et le multiplier par 3,1 mm (1⁄8").
Vue supérieure de cuvette
Bride Ø9" (229mm)
avec (3) trois trous
de Ø3⁄8" (10mm) sur
un de Ø8" (203mm)
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
au bord
inférieur de
la bride
6811⁄16"
(1745mm)
au bord
inférieur de
la bride
Ø 10¾"
(273mm)
36½"
(927mm)
au bord
inférieur de
la bride
65⁄8"
(168mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
au bord
inférieur de
la bride
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm)

8
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539
Assembage des composantes
15
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
19
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
23
21.1
21
22
18
10
10.1
10.31
10.2
10.4
10.3
10.5
26
26.6
26.7
26.8
14 14.1
Alimentation
1¼" NPT
Orifice de
vidange
1¼" NPT
NOTE: Les articles 10.1–10.5 sont préassemblés tel que 10.
Les articles 26.1–26.8 sont préassemblés tel que 26.
NOTE: Si le raccord en té (point nº 7) est utilisé comme orifice
d’admission, utiliser le bouchon (point nº 8) au point nº 2.
Alimentation
1¼" NPT
NOTE: Utiliser
uniquement du
ruban de téflon.

9
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09
Liste des piéces
Paquet S45-122 comprend les éléments 21, 21.1, 22, 23
Paquet S45-123 comprend les éléments 21.1, 22, 23
1 131-059 1 Bride
2 169-727 3 Té 1¼" NPT
3 113-006LW 2 Tuyau 1¼" NPT x 22½"
4 S06-136 1 Mamelon obturé. 1¼" NPT x 3"
5 169-841 1 Té de réduction 1¼" x 1¼" x ½"
6 113-006LC 1 Tuyau 1¼" NPT x 27½"
7 169-722 1 Té de réduction 1¼" x 1¼" x 1"
8 169-724 1 Bouchon 1¼" NPT
9 113-006LL 1 Tuyau 1" NPT x 9"
10 S30-059 1 Robinet de 1" à tournant sphérique
10.1 142-002DC 1 Rondelle de blocage
10.2 128-129 1 Manette
10.3 S27-278 1 Robinet 1" (avec écrou)
10.31 110-214 1 Écrou (seulement)
10.4 140-720 1 Support d’arrêt
10.5 124-048 1 Rondelle
11 113-006LK 1 Tuyau 1" NPT x 12"
12 169-847 1 Coude 90° de 1" NPT
13 151-001 2 Crochet
14 S24-188 1 Tête de douche
14.1 S24-187 1 Contrôle du débit, 23 GPM
15 128-156A 1 Tige - 25"
16 269-915 1 Tampon anti dérapant (non montré)
17 169-025 2 Coude ½" NPT
18 169-726 1 Union ½" Femelle NPT
19 113-006LQ 3 Tuyau ½" NPT x 9 cm (3½")
20 113-006QX 1 Tuyau 1¼" NPT x 73⁄32"
21 S27-282 1 Robinet ½" (avec écrou)
21.1 110-215 1 Écrou (seulement)
22 128-135 1 Manette
23 142-002DA 1 Rondelle de blocage
24 169-764 1 Tuyau Coude 90° 1¼" NPT
25 113-006LE 1 Mamelon de tuyau 1¼" NPT x 3"
26 S90-352 1 Récepteur en acier inox
26.1 111-039 1 Raccord de vidange
26.2 124-028 1 Joint d’etanchéité
26.3 187-053 1 Récepteur en acier inox
26.4 173-009 1 Crépine
26.5 113-1150 1 Tuyauteire d’alimentation
26.6 S05-091P 1 Assemblage de cadre
26.7 S05-135 2 Gicleur EFW
26.8 S53-063 2 Cache-poussière ancré
27 114-052 1 Enseigne de sécurité
28 204-421 1 Etiquette d’inspection
Piéce Réf Qté Description Piéce Réf Qté Description

10
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a
la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

11
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09
Instalación
Materiales necesarios:
• (3) anclas para el piso y pernos de 3⁄8"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1¼"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1¼" para el
mecanismo del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
Nota: Los códigos locales pueden exigir la instalación de
una válvula de prevención de contraflujo para completar la
instalación correcta. La conformidad con los códigos locales es
de responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta.
Las válvulas de prevención de contraflujo no se incluyen con el
accesorio y las puede proporcionar el contratista o las puede
comprar en Bradley Corporation.
Paso 1: Fijar la base al piso
1. Instalar en el piso tres an clas adecuadas
(suministradas por el instalador) para pernos de 3⁄8".
2. Empernar la base a las
an clas del piso usando
pernos de 3⁄8" (suministrados por el instalador).
Paso 2: Montar los componentes
1. Montar primero los componentes de la ducha de
alto flujo y luego montar los componentes del
mecanismo para el lavado de los ojos (página 12).
• Aplicar sellador de tubería (suministrada por el
instalador) a todas las juntas de tubería de rosca
macho.
• Usar una almohadilla de agarre alrededor de
la tubería al apretar para evitar estropearla.
Colocar la almohadilla de agarre en la tubería y
entonces poner la llave sobre la almohadilla. Con
la almohadilla de agarre colocada, girar la tubería
con una llave.
• El borde inferior del cabezal rociador debe quedar
a 86" (2184mm) del piso.
Paso 3: Conectar el suministro de agua
IMPORTANTE: No contar con la unidad combinada
Bradley para sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la
entrada NPT de 1¼" (tubería suministrada por
el instalador). Proveer los soportes adecuados
(suministrados por el instalador) para la tubería de
suministro usando ganchos para tubería u otros
medios.
2. Conectar la tubería de desagüe a la salida de
desagüe NPT de 1¼" (tubería suministrada por el
instalador).
3. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el
instalador).
Brida de Ø 9" (229mm)
con (3) orificios de Ø 3⁄8"
(10mm) en un circulo de
perno de Ø 8" (203mm)
Vista superior desde el tazón de fuente
NOTA: Todas las dimensiones asumen el enganche de
rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1⁄8") por junta roscada. Para
encontrar la tolerancia de una dimensión, agregue
el número de juntas roscadas entre una dimensión
y multiplíquelo por 3,1 mm (1⁄8").
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
al pie de la
base
6811⁄16"
(1745mm)
al pie de la
base
Ø 10¾"
(273mm)
36½"
(927mm)
al pie de la
base
65⁄8"
(168mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
al pie de la
base
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm)

12
S19-310SBFW Installation
6/9/09 Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539
Montaje de los componentes
15
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
19
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
23
21.1
21
22
18
10
10.1
10.31
10.2
10.4
10.3
10.5
26
26.6
26.7
26.8
14 14.1
Nota: Si el acoplamiento en T se usa como
entrada, utilizar el tapón artículo Nº 2.
NOTA: Los artículos del 10.1 al 10.5 vienen previamente montados como Artículo 10.
Los artículos del 26.1 al 26.8 vienen previamente montados como Artículo 26.
Entrada de
suministro
1¼" NPT
Salida de
drenado
1¼" NPT
Entrada de suministro
1¼" NPT
NOTA: Usar
cinta de teflon
solamente.

13
Installation S19-310SBFW
Bradley Corporation • 215-163SBFW Rev. K; ECM 08-539 6/9/09
Lista de piezas
1 131-059 1 Base
2 169-727 3 Tubo en T NPT de 1¼"
3 113-006LW 1 Tubo NPT de 1¼" x 22½"
4 S06-136 1 Tubo de empalme de rosca macho
5 169-841 1 T de reducción de 1¼" x 1¼" x ½"
6 113-006LC 1 Tubo NPT de 1¼" x 27½"
7 169-722 1 T de reducción de 1¼" x 1¼" x 1"
8 169-724 1 Tapón
9 113-006LL 1 Tub. NPT de 1" x 9"
10 S30-059 1 Válvula de flotador NPT de 1"
10.1 142-002DC 1 Rondana de securidad
10.2 128-129 1 Manija
10.3 S27-278 1 Válvula de flotador de 1"(con tuerca)
10.31 110-214 1 Tuerca (solamente)
10.4 140-720 1 Soporte de tope
10.5 124-048 1 Rondana
11 113-006LK 1 Tubo NPT de 1" x 12"
12 169-847 1 Codo NPT de 90° de 1"
13 151-001 2 Gancho
14 S24-188 1 Conjunto de cabezal rociador
14.1 S24-187 1 Control del flujo, 23 GPM
15 128-156A 1 Varilla de tiro 24"
16 269-915 1 Almohadilla de agarre preempaquetada
17 169-025 2 Codo NPT de ½"
18 169-726 1 Unión NPT hembra de ½"
19 113-006LQ 3 Tubo NPT x 3½"
20 113-006QX 1 Tubo NPT de 1¼"x 73⁄32"
21 S27-282 1 Válvula de bola de ½"(con tuerca)
21.1 110-215 1 Tuerca (solamente)
22 128-135 1 Manija
23 142-002DA 1 Contratuerca
24 169-764 1 Codo NPT de 90° de 1¼"
25 113-006LE 1 Tubo de empalme 1¼"NPT x 3"
26 S90-352 1 Conjunto del receptor de acero inox
26.1 111-039 1 Conexión para la entrada del desagüe
26.2 124-028 1 Empaquetadura del sello central
26.3 187-053 1 Receptor de acero inox
26.4 173-009 1 Filtro de copa
26.5 113-1150 1 Accessorio de suministro
26.6 S05-091P 1 Conjunto de la Horquilla del Lavaojos
26.7 S05-135 2 Rociador EFW
26.8 S53-063 2 Cubierta contra el polvo con ligaduras
27 114-052 1 Letero de seguridad
28 204-421 1 Etiqueta de emergencia
Art. Pieza N° Cant Descripción Art. Pieza N° Cant Descripción
Paquete S45-122 incluye art. 21, 21.1, 22, 23
Paquete S45-123 incluye art. 21.1, 22, 23
