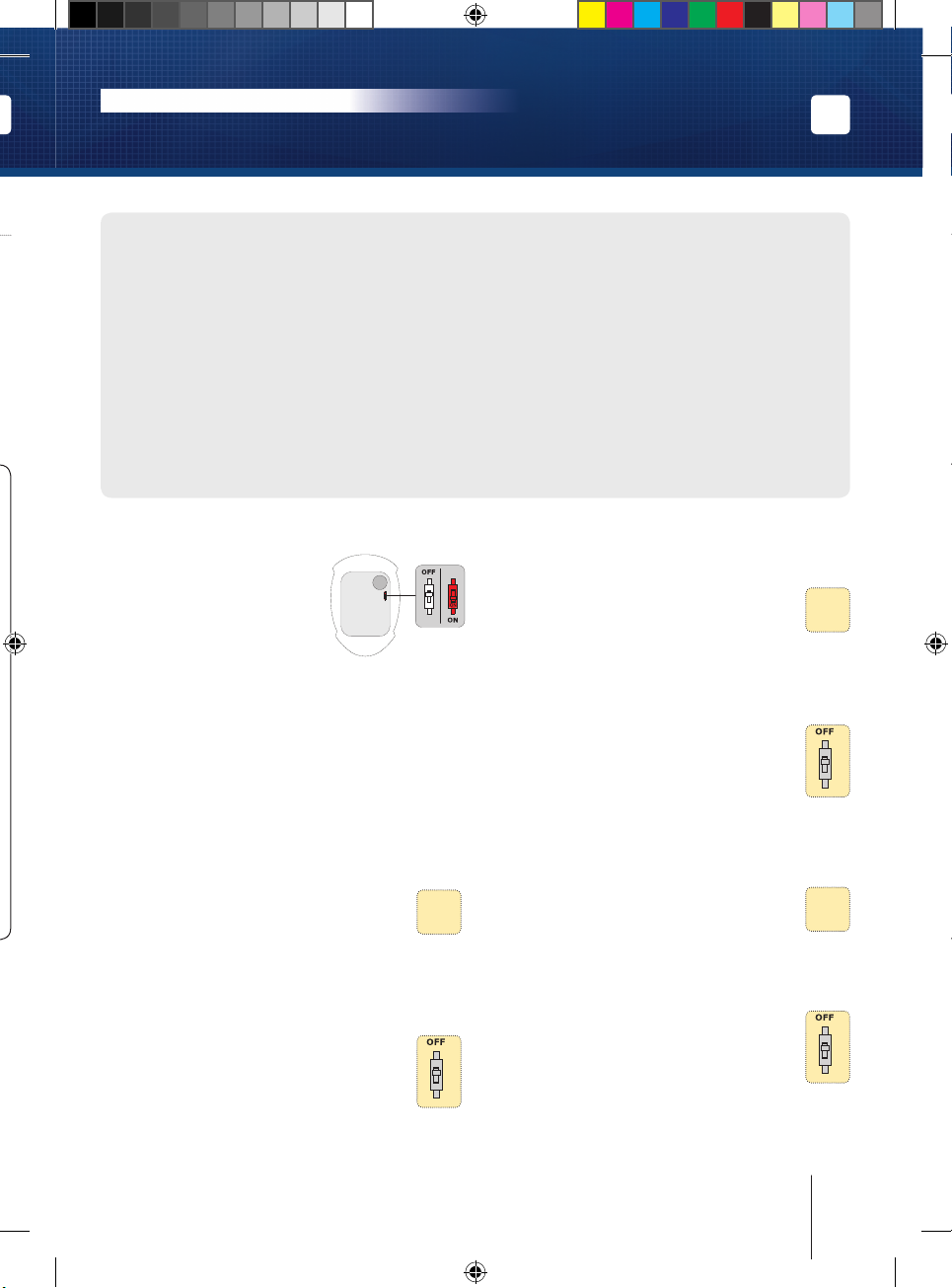

E] PROGRAMMATION DU SIGNAL SONORE
Le signal sonore est toujours audible en programmation.
Par défaut, lors de la composition du code, aucun
bip touche n’est audible. Il est possible d’autoriser
les bips touches en faisant comme suit :
1. Entrez en programmation*.
2. Tapez A3 :
- Un bip est émis.
- Tapez 0 pour supprimer les bips touches
pendant la composition du code.
- Tapez 1 pour autoriser les bips touches
pendant la composition du code.
- Un bip est émis pour confi rmer la programmation.
3. Basculez le switch sur OFF :
- Deux bips sont émis pour confi rmer
le retour au mode normal
de fonctionnement.
F] PROGRAMMATION DU MODE CLAVIER
1. Entrez en programmation*.
2. Tapez A4 pour la saisie du mode :
- Un bip est émis.
- Tapez 0 pour le mode décimal, 1 pour
le mode héxadécimal et 2 pour le mode ARK.
- Un bip est émis pour confi rmer la programmation.
3. Basculez le switch sur OFF :
- Deux bips sont émis pour confi rmer
le retour au mode normal de
fonctionnement.
G] COMMANDE EXTÉRIEURE DU BUZZER
Le buzzer du clavier peut être commandé
extérieurement par une centrale. Il suffi t
d’appliquer un signal logique sur l’entrée Buzzer
du GALEOW (Fil marron).
Buzzer inactif Buzzer inactifBuzzer actif
OV
* Référez-vous à la procédure d’entrée en programmation en début de chapitre.

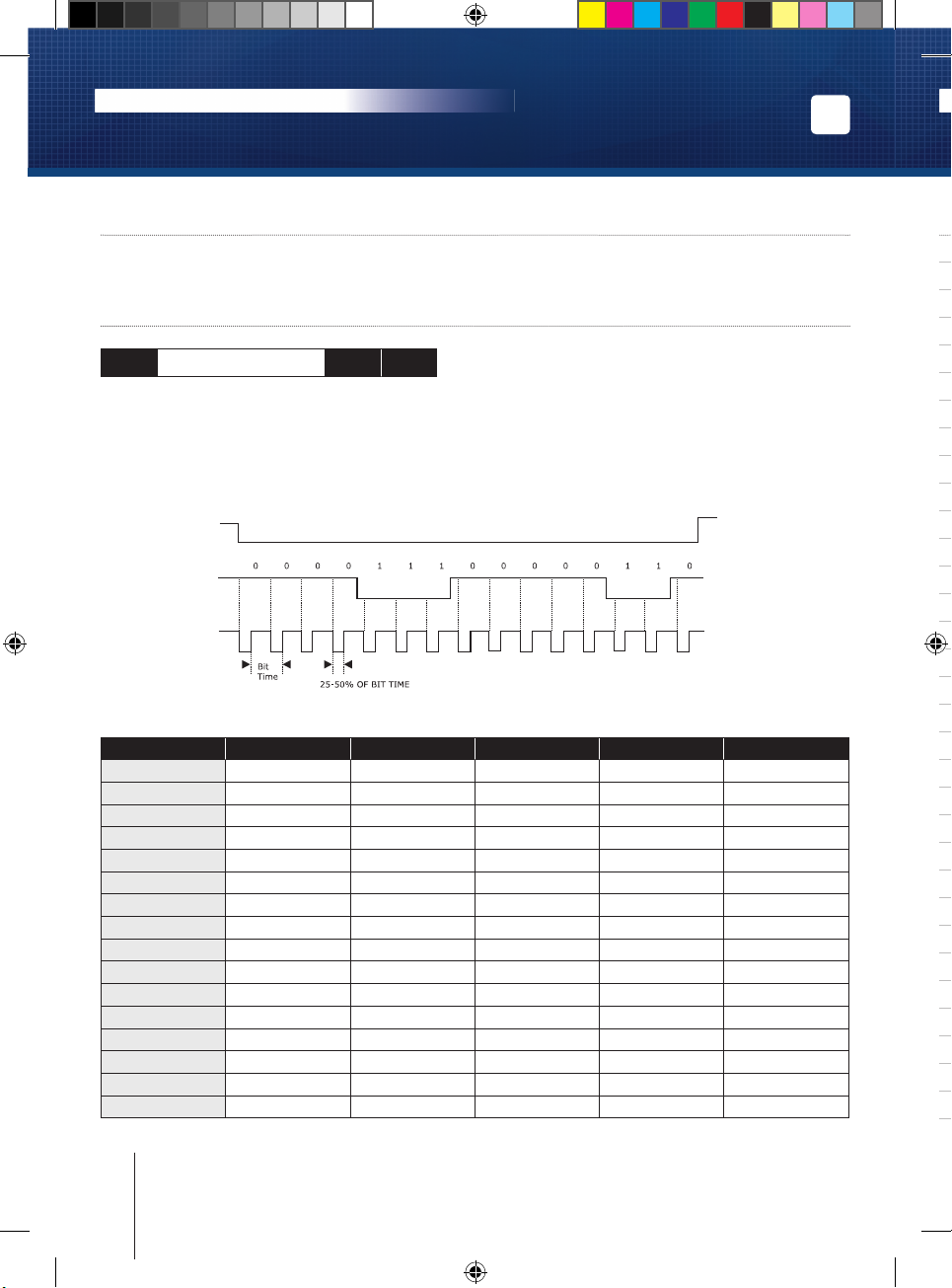

9] FORMAT DE SORTIE
Chronogrammes
0 logique
\DATA1
\CLOCK
\DATA0
1 logique
50 μs 50 μs
2ms 2ms
10] FORMAT DE SORTIE WIEGAND 26 BITS
Interfaçage
- La communication s’effectue par une liaison de type Wiegand 26 bits (Format 26 bits hexadécimal).
- Signaux : DATA1, DATA0 et CLOCK. Sortie des signaux en collecteur ouvert (avec pulls up interne
de 2.2K au +5V)
La trame est constituée d’une totalité de 26 bits et se décompose comme suit :
- 1ère parité : 1 bit – parité paire des 12 bits suivants.
Code clavier : 3 mots d’un octet représentant le code tapé.
Chaque mot est transmis bit de poids fort en premier.
- 2ème parité : 1 bit – parité impaire des 12 bits précédents.
Bit 1 Bit 2 … bit 25 Bit 26
Parité paire sur bit 2… bit13 Donnée (24 bits)
Parité impaire sur bit 14… bit 25
1 0000 0000 0001 0011 0111 0101 0
Décimal
4 Termes
Parité 1
001375
Parité 2
5 Termes
071375
6 Termes
671375
Hexadécimal
4 Termes
00055F
5 Termes
0116CF
6 Termes
0 A 3 E 8 F
- Parité 1 : «0» si le nombre de 1 dans bit 2 à bit 13 est paire, «1» si le nombre de 1 dans bit 2 à bit 13 est impaire.
- Parité 2 : «0» si le nombre de 1 dans bit 14 à bit 25 est impaire, «1» si le nombre de 1 dans bit 14 à bit 25 est paire.
11] FORMAT DE SORTIE ARK 8 BITS
Entrée clavier Hexadécimal Données binaires
0FO 11110000
1E1 11100001
2D2 11010010
3C3 11000011
4B4 10110100
5A5 10100101
696 10010110
787 10000111
878 01111000
969 01101001
* ou A 5A 01011010
# ou B 4B 01001011
