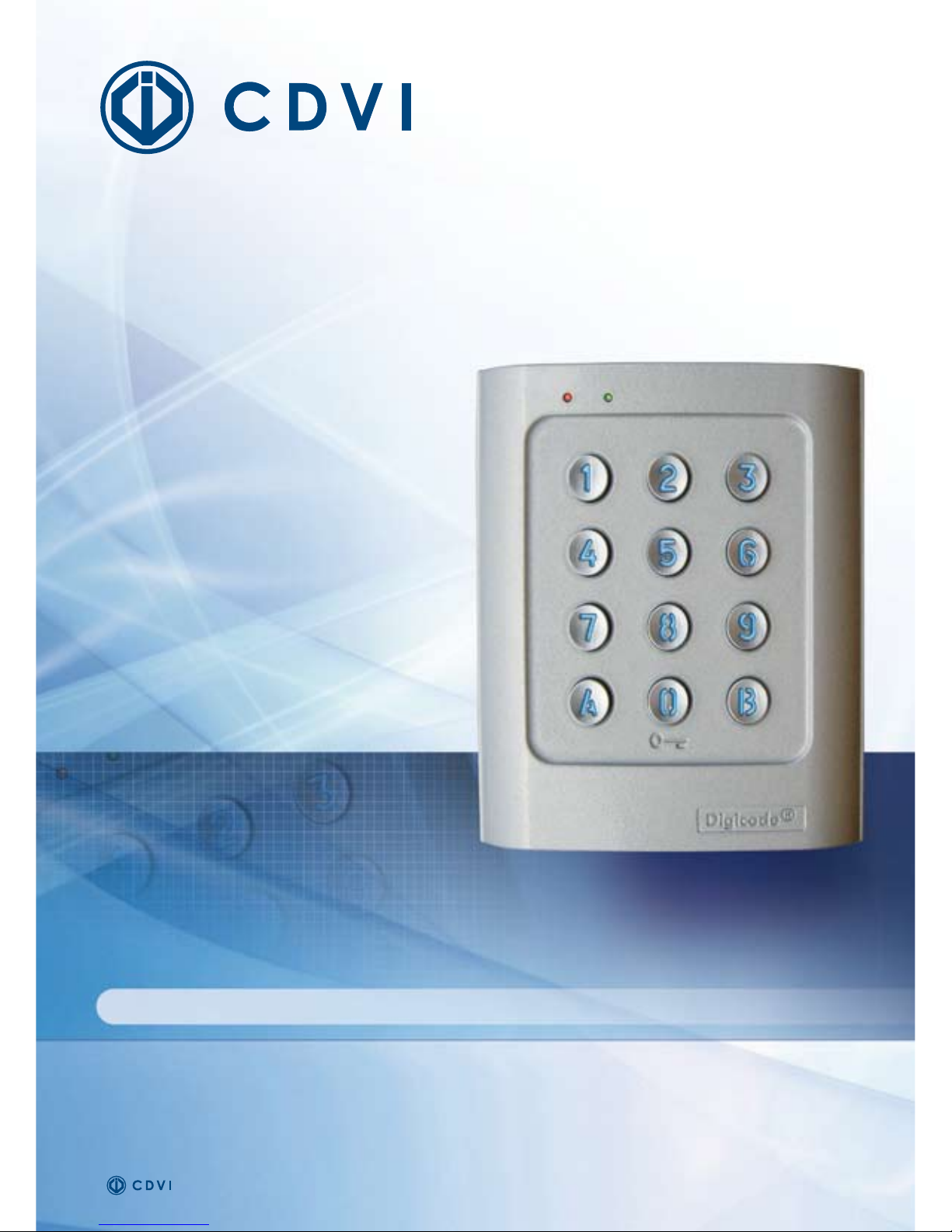

CDVI DGA User manual

DGA
Group Company
MANUEL D’INSTALLATION
Digicode®avec électronique intégrée
Gamme: Digicode®
INSTALLATION MANUAL
Self Contained Digicode®Keypad
Range: Digicode®/

2
cdvi.com
cdvigroup.com
120
98 25
INSTALLATION MANUAL
Illuminated keypad
.
Cast aluminium body.
2 relay.
Surface mount.
Free voltage**
100 user codes.

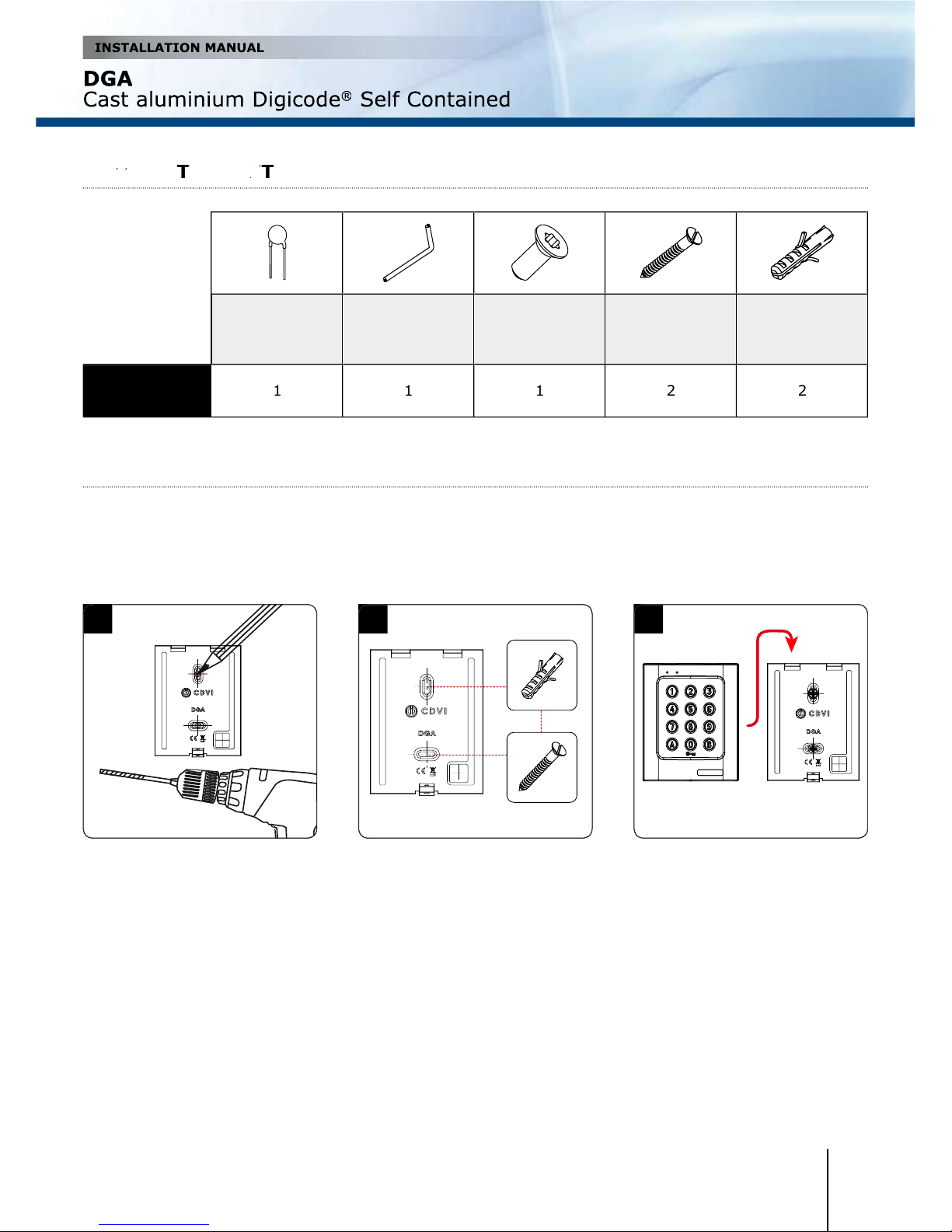

Torx
®
Torx® Torx
mounting screws.
2 relay outputs, N/O and N/C contact 8A/250V.
100 user codes in 4 to 6 digits.
All programming stored in non-volatile
EEPROM memory.
1 request-to-Exit input.
1 master code.
Modication of Pin code by the user.
Visual and sound feedback.
Keypad Illumination :
Permanent or timed.
Operating voltage:
- 12V to 24VAC,
- 12V to 48VDC.
Consumption :
25 to 80 mA.
1] PRODUCT PREVIEW
The DGA a self contained keypad, under the Digicode
®
brand, was engineered
to secure your accesses. The DGA will compliment any audio or video entry systems
to control the operation and locking of your doors and gates.
Its design and its high resistance to vandalism make it suitable to secure residential as well
as industrial sites. Its compatibility with all CDVI locking devices gives you the exibility to set
your own personalized system while keeping a high security level.
IP64
Environmental tests
Salt spray
-25°C à +70°C
CE Certication
HIGH RESISTANCE
TO VANDALISM
WEEE & RoHS
2] PROGRAMMING
DGA
Cast aluminium Digicode
®
Self Contained
DEFAULT FACTORY VALUES
- No code programmed in the keypad,
- Programming mode time: 120 seconds,
- Illumination time: 10 seconds,
- Sub master code for user to reprogram its Pin code group #1: A and B,
- Relay output time: 1 second,
- Sub master code for user to reprogram its Pin code group #2: 1 and 3,
- Code length: 5-digits,
- Red LED lights on when the keypad is powered.
- Master code: 12345,

3
cdvi.com
cdvigroup.com
INSTALLATION MANUAL
DGA
Cast aluminium Digicode
®
Self Contained
AUDIBLE SIGNAL
- 1 short beep
>
Keypad powered,
- 1 long beep
>
data computing in programming or access granted,
- 2 short beeps
>
Enter or Exit from programming,
- 4 short beeps
>
Data computing error.
CODE LENGTH
- All the keypad keys can be used to program a code,
- The master code and the Pin code can be of 4, 5 or 6-digits,
- The master code CAN NOT be used as a PIN code (User Pin code),
- Codes 000000, 00000 and 0000 can only be used to delete a user code,
- To delete a specic User Code replace it by 0000 if code length is 4-digit format or replace it
by 00000 if the code is in 5-digit format.
REQUEST-TO-EXIT INPUT
P1 input activates relay 1. (The output can be programmed) :
- The timer input H1 if connected allows using the 0 key as a request-to-enter,
- If the timer contact is open then the 0 digit key is used for the Pin code,
- if the contact is closed then the 0 key is used for the request-to-enter.
CONSUMPTION
- 12V AC: in stand-by 20 mA, when 2 relay outputs activated 80 mA max,
- 24V AC: in stand-by 10 mA, when 2 relay outputs activated 40 mA max.
R
ESET
M
ASTER
C
ASTER CASTER
ODE
AND
D
ELETE
A
LL
U
SER
C
SER CSER
ODES
1]
Enter the master code twice (12345 default value master code):
- the red LED lights on to conrm entry in programming mode.
2]
Press A6 to enter in the reset menu:
- the green LED lights on for 1 second,
- press simultaneously on A and B to start the reset,
- the green LED lights during all the reset process, wait until it lights off,
- the master code is reset to its factory value 12345 and all the user codes are deleted,
- the keypad is reset to the factory default values, the red LED lights on then lights off.
------------------------------------------------------ OR ---------------------------------------------------------
1]
Turn off the power. Short the white and the yellow wires.
2]
Power on the keypad:
- the green LED lights on,
- wait a few seconds, one beep is emitted. The green LED lights off. Unshort the wires.
3]
The keypad is reset to the factory default values.
SETTING CODE LENGTH
1]
Enter the master code twice (12345 default value master code) :
- the red LED lights on to conrm entry in programming mode
2]
Press A4 to program the code length:
- the green LED lights on during 1 second,
- press 4, 5 or 6 to enter the code length,

4
cdvi.com
cdvigroup.com
INSTALLATION MANUAL
DGA
Cast aluminium Digicode
®
Self Contained
- the green LED lights on during 1 second to conrm programming of the code length.
3]
Enter A5 to modify the master code:
- the green LED lights on during 1 second,
- enter the new 4 or 5 or 6-digit master code,
- the green LED lights on during 1 second to conrm programming of the new master code.
4]
Press B to exit from programming mode:
- the red LED lights off to conrm exit from programming.
The
red
LED
ashes
4
times
to
indicate
a
data
computing
error
Master code or user code:
12369
When changing to 4-digit code:
enter 2369
When changing to 6-digit code:
enter 012369
It is recommended to program the codes in 6-digits
and then modify the code length.
CHANGING THE MASTER CODE
1]
Enter the master code twice (12345 default value master code):
- the red LED lights to conrm entry in programming mode.
2]
Press A5:
- the green LED lights on during 1 second,
- enter the new master code (according to the code length set up),
- the green LED lights on during 1 second to conrm programming.
3]
Press B to exit from programming mode. The red LED lights off to conrm exit from programming.
ADDING USER CODES
Group 1:
from user number 00 to user number 59, relay 1
Group 2:
from user number 60 to user number 99, relay 2
1]
Enter the master code twice (12345 default master code):
- the red LED lights on to conrm entry in programming mode.
- pour programmer des codes :
MASTER CODE MASTER CODE RED LED
LIGHTS ON
2]
To add a user code, enter the user number (from 00 to 99):
- If the user number is free, the green LED lights during 1 second enter the 4, 5 or 6-digit code,
- If the user number is already programmed, the red LED ashes 4 times,
- To modify the user code enter a 4, 5 or 6 digit code,
- To cancel the user code enter 000000 or 00000 or 0000 code,

5
cdvi.com
cdvigroup.com
INSTALLATION MANUAL
DGA
Cast aluminium Digicode
®
Self Contained
- The green LED lights on duri ng 1 second to conrm programming.
If the user code is already programmed or is identical to the master code,
then the red LED
ashes
4
times
to
indicates
a
data
computing
error.
Note that the codes 000000 or 00000
or 0000 are strictly used to deleted a user code only.
3]
Press B to exit from programming mode. The red LED lights off to conrm exit from programming.
USER CODE LIST
00 25 50 75
01 26 51 76
02 27 52 77
03 28 53 78
04 29 54 79
05 30 55 80
06 31 56 81
07 32 57 82
08 33 58 83
09 34 59 84
10 35 60 85
11 36 61 86
12 37 62 87
13 38 63 88
14 39 64 89
15 40 65 90
16 41 66 91
17 42 67 92
18 43 68 93
19 44 69 94
20 45 70 95
21 46 71 96
22 47 72 97
23 48 73 98
24 49 74 99
SETTING ILLUMINATION AND OUTPUT TIME
1]
Enter the master code twice (12345 default value master code):
- the red LED lights on to conrm entry in programming mode
2]
Press A0 to program the key-in keypad time and the illumination time:

INSTALLATION MANUAL
DGA
Cast aluminium Digicode
®
Self Contained
6
cdvi.com
cdvigroup.com
- the green LED lights during 1 second. Enter the time in 10th of second 10 for 10 seconds up to 99 for 99
seconds the backlighting dims 10 seconds after the last keypress or switches off after entering a valid code,
- enter 00 for a permanent illumination keys. The green LED lights during 1 second.
3]
Press A1 to program relay 1 output time (door release time):
- the green LED lights during 1 second,
- for a timed output enter the time in seconds 01 for 1 second up to 99 for 99 seconds,
-
enter 00 for a latched output,
- the green LED lights during 1 second to validate the time.
4]
Press A2 to program relay 2 output time (door release time):
- the green LED lights during 1 second,
- for a timed output enter the time in seconds – 01 for 1 second up to 99 for 99 seconds,
- enter 00 for a latched output. The green LED lights during 1 second to v
alidate the time.
5]
Press B to exit from programming mode:
- the red LED lights to conrm exit from programming.

The
red
LED
ashes
4
times
to
indicate
a
data
computing
error.
RESET MASTER CODE
Short the white and the yellow wires:
- the green LED lights on,
- one beep is emitted,
- wait until the green LED lights off. Separate the two wires,
- the master code is reset to the factory default value 123456 in 6-digit code length, 12345 in 5-digit
code length or 1234 in 4-digit code length.
CHANGING THE CODE BY THE USER
To authorize a user to modify its own User code short the blue and the yellow wires (Separate the two wires
to disable this function).
1]
Enter the old user code:
- the relay is activated and the green LED lights on.
2]
Enter the 2-digit sub master code (default sub master code A and B):
- the red LED lights on to authorize the modication.
3]
Enter the new user code:
- the green LED lights during 1 second to conrm the new user code The red LED lights off
.
4]
Check the new user code to make sure of the modication.
SETTING A SUB MASTER CODE
The Sub Master code allows the user to change its own code without entering in programming mode. For
security reasons the code need to be changed periodically. This feature makes it easier and faster to change
its code
1]
Enter the master code twice (12345 default master code):
- the red LED lights on to conrm entry in programming.

INSTALLATION MANUAL
DGA
Cast aluminium Digicode
®
Self Contained
7
cdvi.com
cdvigroup.com
2]
Press A7 to program a sub master code for the user individual Pin code modication of Group 1:
- the green LED lights on during 1 second,
- enter the new 2-digit sub master code,
- the green LED lights on during 1 second to conrm programming of the sub master.
3]
Press A8 to program a sub master code for the user individual Pin code modication of Group 2:
- the green LED lights on during 1 second,
- enter the new 2-digit sub master code,
- the green LED lights on during 1 second to conrm programming of the sub master.
4]
Press B to exit from programming:
- the red LED lights off to conrm exit from programming.
AUDIBLE SIGNAL
The audible signal is enabled in programming mode and when the relay is energised after a valid code.
To enable the audible feedback on a key press:
1] Enter the master code twice (12345 default value master code):
- 2 beeps are emitted to conrm entry in programming mode.
2]
Press A twice:
- One beep is emitted,
- Press 0 to disable the audible signal during a keypress,
- Press 1 to enable the audible signal during a keypress,
- One beep conrms the modication.
3]
Press B to exit from programming:
- 2 beeps are emitted to conrm exit from programming mode.

8
cdvi.com
cdvigroup.com
P1
H
V
V
V
INSTALLATION MANUAL
3]
WIRING DIAGRAM
This device comes with a
varistor. The varistor must
be connected on the strike
terminal (electromagnet…)
operated by the device. If
this product operates more
than one strike, each lock
should have a varistor. The
varistor controls the overload
produced by the strike coil –
back emf.
Wires Description
Black
Input voltage 12V or 24V AC or DC
Red
Input voltage 12V or 24V AC or DC
Brown
Relay 1 N/C contact
Pink
Relais 1 common
Orange
Relay 1 N/O contact
Yellow
Common
Dark Green
Relay 1 request-to-exit input
Light Green
H Timer input
Blue
User code modication
Dark Blue
Relay 2 N/C contact
Purple
Relais 2 common
Gray
Relay 2 N/O contact
White
Reset
Varistor
INPUT VOLTAGE
12V à 24VAC
12V à 48VDC
INPUT VOLTAGE
Locking devices
230 V
ELECTROMAGNET
Black
Red
Pink [C1]
Brown [NC]
Orange [NO]
Yellow
Dark green
Light green
Blue
Purple [C2]
Gray [NO]
Dark blue [NC]
White
STRIKE
RESET
230 V
DGA
Cast aluminium Digicode
®
Self Contained

9
cdvi.com
cdvigroup.com
DGA
1
1
1
2
2
1
(X2)
(X2)
2
Digicode
3
INSTALLATION MANUAL
05D 680K
Varistor
Spanner
for Torx
®
T20 screws
M4x10
Torx
®
screw
M4x30
screws
S5 plastic
anchor
5] MOUNTING INSTRUCTION
Once you have made sure that the mounting kit is complete and that you prepared the cables
of the DGA keypad then you can proceed and mount the product. Make sure that you have
all the appropriate tools (drill, screw drivers and a meter tape...) and follow the mounting
instructions of the DGA keypad.
Take the marks with the back plate
of the DGA. Drill the 2 mounting
holes (Ø 5 MM bit and 35 MM depth
minimum) and the wiring access
hole.
Insert the 2 plastic anchors. Then
mount the back plate of the DGA
keypad, and screw on the wall with
the (M4x30) mounting screws.
Insert the cable of the keypad in
the wiring access area.
Place the keypad on the back plate
top rst and then make sure that it
ts all over the back plate.
fasten the screw at the buttom
of the DGA keypad with the Torx
®
screw using the spanner.
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
4] MOUNTING KIT
DGA
Cast aluminium Digicode
®
Self Contained

10
cdvi.com
cdvigroup.com
120
98 25
DGA
Digicode
®
avec électronique intégrée
Rétro-éclairé
.
Alliage d’aluminium.
2 relais
Pose en applique
Free voltage**
100 codes utilisateurs.
Clavier 12 touches lumineux
Montage avec vis Torx
®
.
Sauvegarde mémoire permanente E2PROM
Signalisation lumineuse et sonore.
100 codes programmables en 4, 5 ou 6 termes
2 relais d’ouverture 1 contact RT 8A/250V~
Code maître programmable en 4, 5 ou 6 termes
1 bouton poussoir de sortie commandant
l’ouverture
Code maître usine 12345 et raz des codes
Modication des codes par l’utilisateur
Signalisation lumineuse et sonore.
Choix du mode d’éclairage :
Permanent ou en action.
Alimentation :
- 12 V à 24 V AC
- 12 V à 48 V DC
Consommations :
de 25 à 80 mA.
1] PRESENTATION DU PRODUIT
Le DGA est un produit de la gamme Digicode
®
avec électronique intégrée entièrement
dédié à la sécurité de vos accès. Il est préconisé en complément d’un interphone
ou d’un vidéophone pour contrôler vos portes et portails (équipés ou non d’un
automatisme).
Son design et sa haute résistance au vandalisme prédispose le DGA à sécuriser les accès
des environnements industriels et résidentiels. Compatible avec l’ensemble des solutions de
verrouillage CDVI, il pourra s’adapter à la conguration de votre choix tout en vous offrant un
haut niveau de sécurité.
MANUEL D’INSTALLATION
2] PROGRAMMATION DU CLAVIER
IP64
Test brouillard salin
-25°C à +70°C
Certication CE
H
AUTE
RÉ
SISTANCE
AU
V
ANDALISME
VANDALISME V
DEEE & RoHS
V
ALEURS
PAR
D
É
FAUT
- Aucun code,
- Tempo sécurité programmation : 120 secondes,
- Tempo éclairage : 10 secondes,
- Codes de modication par utilisateur Groupe 1 : A et B,
- Tempo d’ouverture pour les relais : 1 seconde,
- Codes de modication par utilisateur Groupe 2 : 1 et 3,
- Nombre de termes : 5,
- La led rouge s’allume à la mise sous tension.
- Code maître usine: 1 2 3 4 5,

11
cdvi.com
cdvigroup.com
C
ORRESPONDANCE
DES
SIGNAUX
SONORES
- 1 bip court
>
Mise sous tension,
- 1 bip long
>
Validation d’une saisie en programmation et ouverture,
- 2 bips courts
>
Entrée ou sortie de programmation,
- 4 bips courts
>
Erreur de saisie.
T
ERMES
UTILIS
É
S
ET
CODES
D
’
OUVERTUR
ES
- Toutes les touches du clavier sont autorisées pour composer les codes,
- Le code maître et les codes d’ouverture de porte doivent être composés de 4, 5 ou 6 termes,
- Le code maître ne peut pas être utilisé comme code d’ouverture,
- Les codes 000000 ou 00000 ou 0000 servent à annuler un code existant et ne peuvent donc pas servir
comme code d’ouverture de porte.
C
OMMANDE
PAR
BOUTON
POUSSOIR
Le raccordement du bouton poussoir P1 est prévu pour commander le relais 1 (le mode et la temporisation
sont programmables) :
- Le contact horloge H1 permet l’utilisation de la touche 0 comme bouton extérieur
,
- Le contact horloge H1 permet l’utilisation de la touche 0 comme bouton extérieur, - Le contact horloge H1 permet l’utilisation de la touche 0 comme bouton extérieur
- Si le contact horloge est ouvert, la touche 0 est utilisée comme un terme habituel,
- Si le contact horloge est fermé, la touche 0 est utilisée pour l’ouv
erture libre.
C
ONSOMMATION
(
SANS
LES
É
L
É
MENTS
DE
COMMANDE
)
- En 12V AC : Au repos 20 mA, avec les 2 relais commandés 80 mA maximum,
- En 24V AC : Au repos 10 mA, avec les 2 relais commandés 40 mA maximum.
R
EMISE
À ZÉ
RO
DE
LA
M
É
MOIRE
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine
est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
2]
Tapez A6 :
- la led verte s’allume 1 seconde,
- tapez A et B pour valider la remise à zéro,
- les led verte s’allume,
- attendre qu’elles s’éteignent. Le code maître est de nouveau 12345 et tous les codes sont effacés.
Le clavier est réinitialisé,
la led rouge reste allumée puis s’éteint.
Le clavier est sorti de programmation
et les valeurs par défaut sont rétablies.
------------------------------------------------------ OU ---------------------------------------------------------
1]
Coupez l’alimentation :
- reliez les ls blanc et jaune.
2]
Rétablir l’alimentation :
- la led verte s’allume,
- attendre quelques secondes, un bip est émis,
- la led verte s’éteint,
- séparez les ls.
3]
Le code maître est de nouveau 12345 et tous les codes sont effacés:
- les valeurs par défaut sont rétablies.
DGA
Digicode
®
avec électronique intégrée
MANUEL D’INSTALLATION

12
cdvi.com
cdvigroup.com
DGA
Digicode
®
avec électronique intégrée
P
ROGRAMMATION
DU
NOMBRE
DE
TERMES
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
2]
Tapez A4 pour la saisie du nombre de termes des codes :
- la led verte s’allume 1 seconde,
-
tapez 4, 5 ou 6 pour le nombre de termes,
- la led verte s’allume 1 seconde pour conrmer la programmation.
3]
Tapez A5 pour changer le code maître :
- la led verte s’allume 1 seconde,
- tapez les 4, 5 ou 6 termes du nouveau code maître,
- la led verte s’allume 1 seconde
pour conrmer la programmation.
4]
Tapez B pour sortir de la programmation :
- la led rouge s’éteint pour conrmer
le retour au mode normal de fonctionnement.
- la led rouge s’éteint pour conrmer le retour au mode normal de fonctionnement. - la led rouge s’éteint pour conrmer
 4
clignotements
de
la
led
rouge
indique
une
erreur
de
saisie
Code maître ou code utilisateur :
“12369”
Passage à 4 termes :
Tapez “2369”
Passage à 6 termes :
Tapez “012369”
Il
est
conseillé
de
programmer
les
codes
en
6
termes
puis
de
modier
le
nombre
de
termes.
P
ROGRAMMATION
DU
CODE
MA
Î
TRE
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
2]
Tapez A5 :
- la led verte s’allume 1 seconde,
- tapez les 4, 5 ou 6 termes du nouveau code maître,
- la led verte s’allume 1s pour conrmer la programmation.
3]
Tapez B pour sortir de la programmation :
- la led rouge s’éteint pour conrmer le retour au mode normal de fonctionnement.
P
ROGRAMMATION
DES
CODES
Groupe 1 :
Du rang 00 au rang 59, relais 1.
Groupe 2 :
Du rang 60 au rang 99, relais 2.
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
- Pour programmer des codes :
CODE MAÎTRE CODE MAÎTRE LED ROUGE
ACTIVÉE
MANUEL D’INSTALLATION

13
cdvi.com
cdvigroup.com
DGA
Digicode
®
avec électronique intégrée
2]
Tapez le n° du rang à programmer ( de 00 à 99 ) :
- si le rang est libre, la led verte s’allume 1s, tapez les 4, 5 ou 6 termes du code,
- si le rang est occupé, la led rouge clignote 4 fois,
- tapez les 4, 5 ou 6 termes du code ou tapez
000000 ou 00000 ou 0000 pour annuler le code existant,
- la led verte s’allume
1seconde pour conrmer la programmation.
Si le code entré correspond à un code existant ou s’il est identique au code maître,
la
led
rouge
clignote

4
fois
pour
indiquer
une
erreur.
Les codes 000000 ou 00000 ou 0000 servent à annuler un code existant
et ne peuvent donc pas servir comme code d’ouverture de porte.
3]
Tapez B pour sortir de la programmation, la led rouge s’éteint pour conrmer le retour au mode normal
de fonctionnement.
C
ODES
DE
COMMANDE
D
’
OUVERTURE
00 25 50 75
01 26 51 76
02 27 52 77
03 28 53 78
04 29 54 79
05 30 55 80
06 31 56 81
07 32 57 82
08 33 58 83
09 34 59 84
10 35 60 85
11 36 61 86
12 37 62 87
13 38 63 88
14 39 64 89
15 40 65 90
16 41 66 91
17 42 67 92
18 43 68 93
19 44 69 94
20 45 70 95
21 46 71 96
22 47 72 97
23 48 73 98
24 49 74 99
MANUEL D’INSTALLATION

14
cdvi.com
cdvigroup.com
DGA
Digicode
®
avec électronique intégrée
P
ROGRAMMATION
DES
TEMPORISATIONS
1
]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
2
]
Tapez A0 pour la temporisation du clavier :
- la led verte s’allume 1seconde,
- tapez la durée de commande en secondes – 10 pour 10 secondes à 99 pour 99 secondes ou tapez 00
pour obtenir un éclairage permanent,
- la led verte s’allume 1s pour conrmer la programmation.
3
]
Tapez A1 pour la temporisation du relais 1 :
- la led verte s’allume 1seconde,
- tapez la durée de commande en secondes – 01 pour 1 seconde jusqu’à 99 pour 99 secondes,
- la durée 00 correspond au fonctionnement bistable du relais 1,
- la led verte s’allume 1s pour conrmer la programmation.
4
]
Tapez A2 pour la temporisation du relais 2 :
- la led verte s’allume 1seconde,
- tapez la durée de commande en secondes – 01 pour 1 seconde jusqu’à 99 pour 99 secondes,
- la durée 00 correspond au fonctionnement bistable
du relais 2,
- la led verte s’allume 1s pour conrmer la programmation.
5
]
Pour sortir de la programmation, tapez B :
- la led rouge s’éteint pour conrmer le retour au mode normal de fonctionnement.

4
clignotements
de
la
led
rouge
indique
une
erreur
de
saisie.
R
EMISE
À ZÉ
RO
DU
CODE
MA
Î
TRE
En fonctionnement normal, reliez les ls blanc et jaune :
- la led verte s’allume,
- un bip est émis,
- attendre que la led verte s’éteigne,
- séparez les ls,
- le code maître est de nouveau 123456 en 6 termes, 12345 en 5 termes ou 1234 en 4 termes.
C
HANGEMENT
DU
CODE
D
’
ENTR
É
E
PAR
L
’
UTILISATEUR
L’autorisation de changement de code par l’utilisateur est déterminée par la connexion des ls bleu et jaune ( pas de
connexion pour interdire le changement de code )
. Si les ls bleu et jaune sont reliés, le changement de code
est autorisé.
1]
Composez le code utilisé actuellement :
- le relais d’ouverture est commandé,
- la led verte s’allume.
2]
Tapez immédiatement les 2 termes du code de modication ( A et B ou 1 et 3 à la première utilisation ) :
- La led rouge s’allume pour autoriser le changement.
3]
Composez le nouveau code d’ouverture :
- la led verte s’allume 1 seconde, conrmant la validation du nouveau code et le retour
à un fonctionnement normal,
- la led rouge s’éteint,
MANUEL D’INSTALLATION

15
cdvi.com
cdvigroup.com
DGA
Digicode
®
avec électronique intégrée
4]
Vériez la mémorisation du nouveau code en le composant.
P
ROGRAMMATION
DES
TERMES
DE
MODIFICATIONS
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine
est 12345 ) :
- la led rouge s’allume pour conrmer l’entrée en programmation.
2]
Tapez A7 pour la saisie des termes de modications des codes utilisateurs :
- la led verte s’allume 1 seconde,
- tapez les deux termes de modications,
- la led verte s’allume 1 seconde pour conrmer la programmation.
3]
Tapez A8 pour la saisie des termes de modications des codes utilisateurs :
- la led verte s’allume 1 seconde,
- tapez les deux termes de modications,
- la led verte s’allume 1 seconde pour conrmer la programmation.
4]
Tapez B pour sortir de la programmation :
- la led rouge s’éteint pour conrmer le retour au mode normal de fonctionnement.
P
ROGRAMMATION
DU
SIGNAL
SONORE
Le signal sonore est toujours audible en programmation. Il en est de même lors de la commande d’ouverture,
suite à la reconnaissance d’un code. Par défaut, lors de la composition du code d’ouverture, aucun bip touche
n’est audible. Il est possible d’autoriser les bips touches en faisant comme suit :
1]
Tapez 2 fois le code maître ( pour la première utilisation, le code maître usine est 12345 ) :
- deux bips sont émis pour conrmer l’entrée en programmation.
2]
Tapez AA :
- un bip est émis,
- tapez 0 pour supprimer les bips touches pendant la composition du code d’ouv
erture,
- tapez 1 pour autoriser les bips touches pendant la composition du code d’ouv
erture,
-
un bip est émis pour conrmer la programmation.
3]
Tapez B pour sortir de la programmation :
- deux bips sont émis pour conrmer
le retour au mode normal de fonctionnement.
- deux bips sont émis pour conrmer le retour au mode normal de fonctionnement. - deux bips sont émis pour conrmer
MANUEL D’INSTALLATION

16
cdvi.com
cdvigroup.com
P1
H
V
V
V
DGA
Digicode
®
avec électronique intégrée
MANUEL D’INSTALLATION
3]
SCH
É
MA DE RACCORDEMENTS
Ce produit est livré avec une
varistance. Celle-ci doit être
montée directement sur les
bornes de la gâche (ventouse,
moteur, …) commandée par
l’équipement. Si l’appareil
fonctionne avec plusieurs
gâches, chacune doit être
équipée de varistance.
La varistance limite les
surtensions provoquées par le
bobinage de la gâche – effet
de self.
Fils de sortie Correspondances
Noir
Alimentation 12 V ou 24 V AC ou DC
Rouge
Alimentation 12 V ou 24 V AC ou DC
Marron
Contact repos du relais 1
Rose
Commun du relais 1
Orange
Contact travail du relais 1
Jaune
Commun
Vert
Bouton intérieur de sortie relais 1 P1
Vert clair
Horloge H
Bleu
Changement de code utilisateur
Bleu foncé
Contact repos du relais 2
Violet
Commun du relais 2
Gris
Contact travail du relais 2
Blanc
Remise à zéro
Varistance
ALIMENTATION
12 V à 24 V AC
12 V à 48 V DC
ALIMENTATION
Verrouillage
230 V
VENTOUSE
Noir
Rouge
Rose [C1]
Marron [R1]
Orange [T1]
Jaune
Vert
Vert clair
Bleu
Violet [C2]
Gris [T2]
Bleu foncé [R2]
Blanc
GACHE
REMISE A ZERO
230 V

17
cdvi.com
cdvigroup.com
DGA
Digicode
®
avec électronique intégrée
MANUEL D’INSTALLATION
DGA
1
1
1
2
2
Varistance 05D
680K
Clé mâle coudée
pour vis TORX
®
T20
Vis TORX
®
à tête fraisée
M4x10
Vis cruciforme à
tête fraisée M4x30
Cheville
plastique S5
5] MONTAGE
Après avoir vérié que le kit de montage est complet, vous allez pouvoir procéder à l’installation
nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les
recommandations de montage du DGA.
A l’aide du DGA, prenez les marques
et percez les 2 trous de xation
(forêt
Ø 5 mm et profondeur minimum.
= 35 mm) ainsi que l’ouverture
pour le passage du câble électrique
destiné au clavier.
Positionnez les 2 chevilles plastiques
dans les trous. Puis Fixez le fond du
DGA sur le support de votre choix,
à l’aide des vis cruciformes à têtes
fraisées.
Passez le câble électrique
du DGA dans son ouverture et xez
le à son support par le haut avec le
crochet supérieur.
Bloquez le DGA sur son support
par l’intermédiaire de la vis TORX
®
par l’intermédiaire de la vis TORX® par l’intermédiaire de la vis TORX
et de son outil spécique (clé mâle
coudée). Pour naliser le montage
de ce produit, placez le cache-vis.
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
4] KIT DE MONTAGE
1
(X2)
(X2)
2
Digicode
3

18
cdvi.com
cdvigroup.com
6]
NOTES
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
DGA
Digicode
®
avec électronique intégrée
INSTALLATION MANUAL

19
cdvi.com
cdvigroup.com
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
................................................................................................................................................................................................................
DGA
Digicode
®
avec électronique intégrée
INSTALLATION MANUAL

Reference : G0301FR0293V01
Extranet : EXE-CDVI_IM DGA CMYK A5 FR-EN 01
Manufacturing Access Control since 1985
cdvigroup.com
CDVI (Headquarters/Siège social)
FRANCE
Phone: [phone]
Fax: [phone]
CDVI
AMERICAS
Phone: [phone]
Fax: [phone]
CDVI
BENELUX
Phone: [phone]
Fax: [phone]
CDVI
SWITZERLAND
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI
IBÉRICA
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI
SWEDEN
Phone: [phone]
Fax: [phone]
CDVI
UK
Phone: [phone]
Fax: [phone]
DIGIT
FRANCE
Phone: [phone]
Fax: [phone]
TECHNO EM
FRANCE
Phone: [phone]
Fax: [phone]
Toutes les indications mentionnées sur le présent document (photos, dessins, caractéristiques et côtes) sont susceptibles de modications sans notication préalable. All the specications on this document (photos, drawing, features and dimensions) could be changed without prior notice.
